舟山接地導通測試儀現以被測短路接地線實例具體說明按鍵操作。導線長度 ：5.3米導線截面積：70 mm2選擇電流：30A按要求接好測試線，插上電源線，打開電源開關，等進入選擇界面后，按“選擇鍵”選擇30A電流，按“確認鍵”確認并進入導線長度修改，當按選擇鍵后位反顯示，按選擇鍵進行更改，每按一次“選擇鍵”該位數值增1（如果大于9時，顯示“.”再選擇變為“0”繼續循環） ，當變為5之后，按“確認鍵”確認，第二位反顯，同樣的方法按“選擇鍵” 選擇，當變為“.”后按“確認鍵”確認，第三位反顯。選擇“3”后按“確認鍵”確認，第四位反顯，選擇“0”后確認，第五位反顯，同樣選擇“0”后確認，此時變為全部反顯，如果輸入不正確的，可按選擇鍵重新輸入，否則按確認鍵進入“線截面積”選項，按“選擇鍵”進行選擇，選中“70 mm2”后按確認鍵進入“測試”選項，按確認鍵儀器開始測試，出現如下圖界面：正在充電請稍候…圖四電流達到設定值并且穩定后，屏幕顯示如圖五。I＝30.00A正在測試請稍候…圖五幾秒鐘后，屏幕顯示測試結果，如圖六。I ＝ 30.02ARL＝100.2uΩRV＝18.90uΩ/mRO＝280.0uΩ/m圖六屏幕中各項代表的含義：I：儀器實際輸出電流值為30.02A；RL：被測導線為5.3米的總阻值。Rv: 被測導線平均每米電阻值。Ro：截面積為70m㎡的被測導線平均每米參考阻值。當Rv≤Ro：可以判斷出所測導線符合要求，產品合格，否則產品不合格，本判斷結果只能針對部分銅質材料接地線，不能全部以此做為判斷依據。

<舟山>天正華意電氣設備有限公司

舟山接地導通測試儀測試接線專用測試線分別夾到被測試品的引出端。檢查試品引出端被夾面是否存在氧化層，如果存在，應首先清理氧化層再夾，否則會影響測試精度。測試鉗要保證連接牢固可靠，以防止測試過程掉夾。測試線另一端按顏色接儀表的紅、黑接線柱。用接地線把接地端子與大地連接，Ⅰ＋、Ⅰ-、U＋、U- 端子與被測試品采用下圖所示的四線法接線，為了測試接線簡單方便，隨儀器配套的專用測試線是兩端分接線，將電流、電壓線連接到同一測試鉗兩端。（2）測試操作連接測試夾與連接接地線時，要注意接觸端長期裸露在空氣中，表面覆蓋了一層氧化膜，該氧化膜可能造成測試結果不穩定或不準確，所以在接線時要注意清理氧化膜，或者測試夾與引出端連接好后，用力的扭動幾下測試夾以劃破氧化膜保證接觸良好。測試前了解被測地網的結構形式地網尺寸以及周圍空中、地下的環境情況如有無架空線、地下金屬管道、地下電纜等在測量時應盡量避開或采取相應措施以便減小測量誤差。測試過程中如果出現突然自動關機時可能是由于電量不足造成的，這時需要連接充電器進行充電或設置５Ａ以下輸出電流應急測試。測試前，在測試界面內，按“”或“”鍵設置輸出電流，根據被測阻值大小設置不同的電流檔位。具體設置情況請參考技術規格處的量程范圍。

舟山便攜式大電流發生器、便攜式大電流發生器生產廠家-舟山 <舟山>天正華意電氣設備有限公司
<舟山>天正華意電氣設備有限公司

舟山接地導通測試儀概述電力設備的接地引下線與地網的可靠、有效連接是設備運行的根本保障。接地引下線是電力設備與地網的連接部分，在電力設備的長時間運行過程中，連接處有可能因受潮等因素影響，出現接點銹蝕、甚至斷裂等現象，導致接地引下線與主接地網連接點電阻增大，從而不能滿足電力規程的要求，使設備在運行中存在不隱患，嚴重時會造成設備失地運行。因此在《防止電力生產重大事故的二十五項重點要求》中，明確提出接地裝置引下線的導通檢測工作應每年進行一次。接地導通電阻測試儀是我公司研制的一種自動化程度很高的便攜式測試儀，用于變電站內各個電力設備接地引下線之間的導通電阻值的測量。儀器采用高性能單片機控制，可實現測試過程智能化，具有體積小，攜帶方便，操作簡單，精度高，測試速度快，復測性好，讀數直觀，是符合規程要求的理想專用儀器。二、措施1、使用本儀器前一定要認真閱讀本手冊。2、本儀器室內外均可使用，但應避開雨淋、腐蝕氣體等場所使用。3、避免劇烈振動。4、對儀器的維修、維護和調整應由專業人員進行。

舟山接地導通測試儀測量結果的意義如下：Zx： 測量的地網阻抗值 Rx: 測量的地網電阻值V： 施加電壓值（電流樁上面的電壓）I： 試品流過的電流F1F2 : 試驗頻率打印結束后，關閉電源開關，測試完畢。6). 測試過程中屏幕上出現的檢查電源，檢查電流樁，檢查電壓樁，檢查地網等都表示儀器自動檢查，一般情況大約15秒鐘左右，請耐心等候，不必著急。4、測試菜單詳細解釋1). 測量方式: 儀器可以選擇五種測量方式即“地網” “電流樁” “電壓樁” “接地” “電壓”.前三種的作用分別是測量地網阻抗電流樁阻抗電壓樁阻抗.一般情況下做實驗的時候應選擇“地網”來測量大地網的阻抗.而當用戶要求測量電流樁或電壓樁阻抗的時候可以選擇后直接測量. “接地”的作用是測量接地電阻和土壤電阻率。默認線長20米。也可以修改線長。“電壓”的作用是測量跨步電壓，接觸電壓等參數。（注意，“電壓”需要配相應的電極）2). 頻率選擇: 儀器可以選擇兩種測量頻率即“變頻”和 “定頻”.在現場做實驗時候一定要選擇“變頻”來做實驗這樣測量能夠現場的電磁場干擾. “定頻”方式只是在實驗室里面做實驗的時候才能使用. “變頻”采用的是45Hz和55Hz雙變頻來測量. 而“定頻”采用的是嚴格50Hz來測量.3). 電流選擇: 儀器提供5種測量電流 即“1A”“2A”“4A”“5A”“6A”，“7A”“8A”“9A”“10A”.根據電流樁阻抗的大小來選擇測試電流.一般情況下使用1A電流即可.4). 自動打印: 當光標在電流上時候，按一下“確認”鍵在屏幕左下角會出現或消失打印機小符號代表選擇或取消自動打印功能.當選擇自動打印時候測試完畢

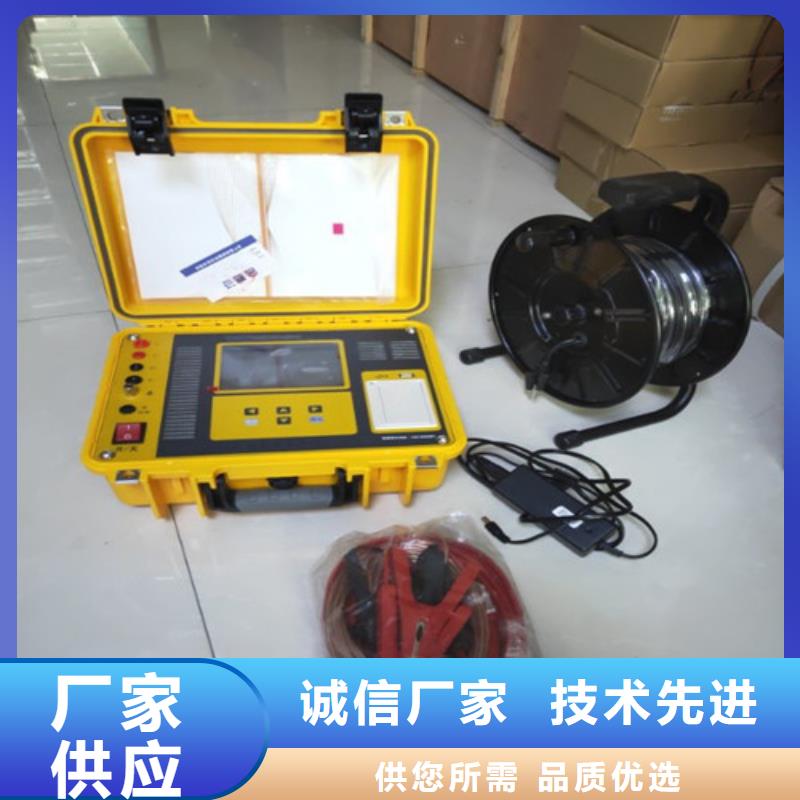

舟山接地導通測試儀結構1. U盤插口2. 打印機3. RS232接口4. U＋接線柱5. I＋接線柱6. 30A保險絲（輸出電路保護）7. I-接線柱8. U-接線柱9. 接地端10. 充電接口11. 220V市電輸入接口12. 3A保險絲（市電輸入保護）13. 220V市電輸入開關14. 液晶屏15. 打印鍵16. 返回鍵17. 上、下、左、右、確定鍵18. TEST鍵（測試鍵）19. 開關機鍵四. 操作1. 操作使用本儀表時，必須在氣候條件良好的情況下進行，在雨、雪、霧、空氣濕度較大的情況下禁止使用，以免發生危險。本儀表必須由經培訓并取得授權資格的人員操作，操作者須嚴格遵守規則。用戶應及時為儀器充電（至少每2個月為儀器充電一次），否則在嚴重虧電時仍不充電，會造成電池不可逆的損壞，縮短電池的使用壽命，影響儀器的正常使用。（1）開關機由儀器內置電池供電時：按“”鍵0.5秒開機，進入測試模式，再長按0.5秒“”鍵關機。若此時接上220V市電并閉合市電開關，儀表將自動切換為220V供電。由外接220V市電供電時：打開AC 220V/2A插座上的紅色市電輸入開關，市電輸入開關燈亮后，再按“”鍵0.5秒開機。在使用220V供電時，若突然斷電，

<舟山>天正華意電氣設備有限公司 舟山便攜式大電流發生器、便攜式大電流發生器生產廠家-舟山

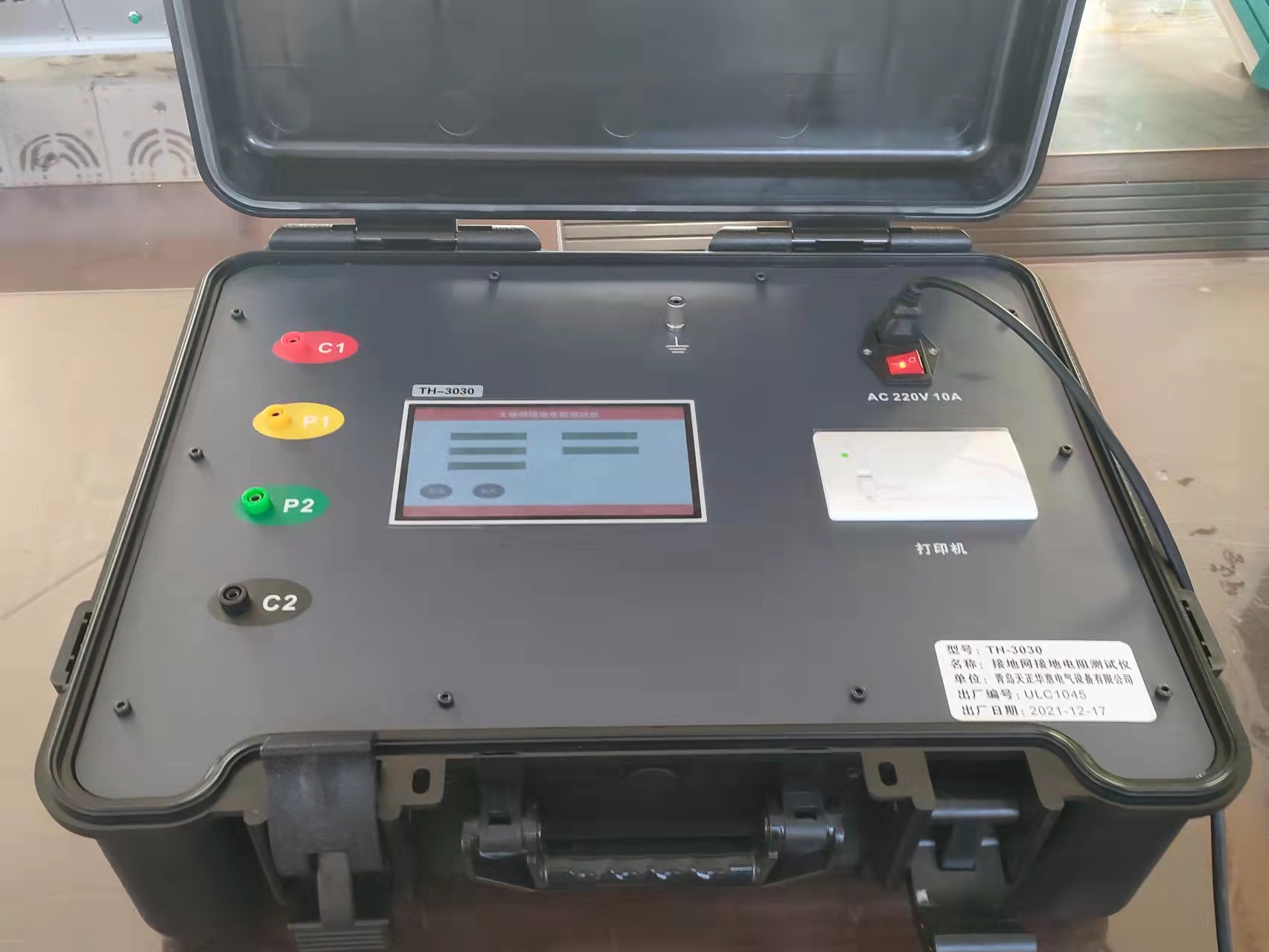

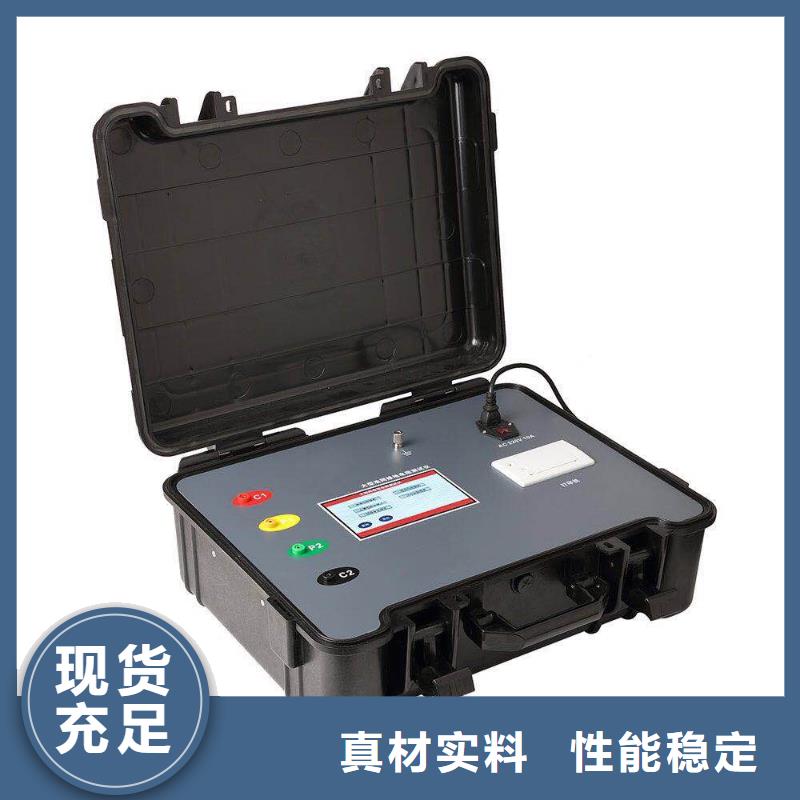

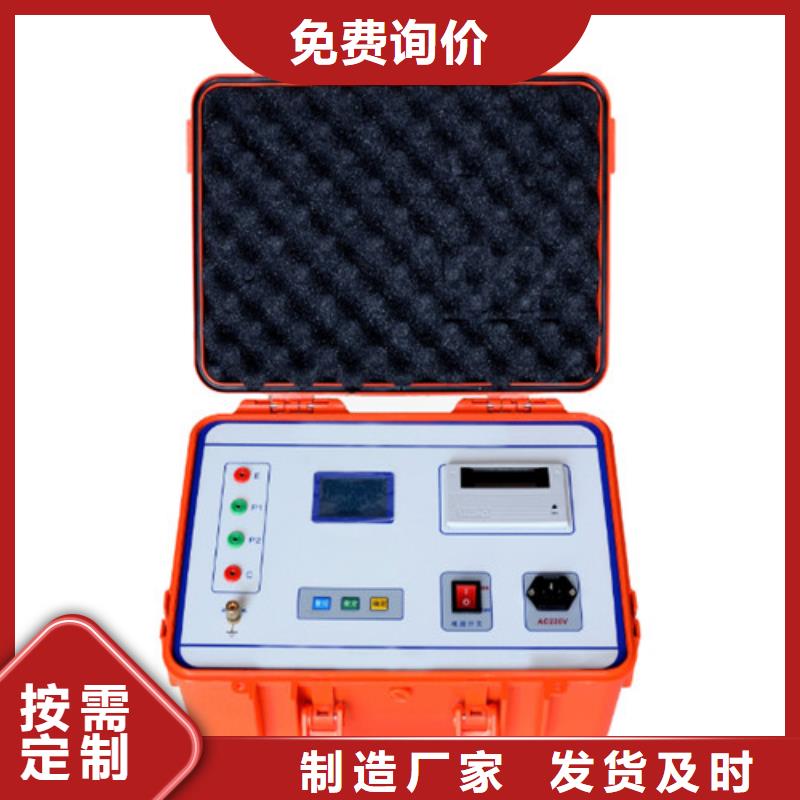

舟山接地導通測試儀性能特點1、測量的工頻等效性好。測試電流波形為正弦波，頻率僅與工頻相差為5Hz，使用45Hz 和55Hz 兩種頻率進行測量。2、抗干擾能力強。本儀器采用異頻法測量，配合現代軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠。3、精度高。基本誤差僅0.005Ω，可用來測量接地阻抗很小的大型地網。4、功能強大。可測量電流樁，電壓樁，接地電阻、輔助機、土壤電阻率。5、操作簡單。全中文菜單式操作，直接顯示出測量結果。6、布線勞動量小，無需大電流線。三、技術指標1、阻抗測量范圍：0Ω～200Ω2、分辨率：0.001Ω3、測量誤差：±（讀數×2％＋0.005Ω）4、抗工頻50Hz 電壓干擾能力：10V5、測試電流波形：正弦波6、測試電流頻率：45Hz、55Hz 雙頻7、輸出電流：10A8、輸出電壓：400V9、測量線要求： 電流線銅芯截面積≥1mm2電壓線銅芯截面積≥1.0mm210、供電電源：AC220V±10％，50Hz11、外形尺寸：440×350×21012、儀器重量：10kg四、儀器測試的操作過程及功能說明1、測量原理框圖及測試接線圖圖1測量原理示意圖R0 回路電阻大約5～200Ω Rx 測試電阻大約0～200Ω Rf 標準電阻 測量電流線D：長度為地網對角線長度的3～5倍；線徑：≥1mm2測量電壓線1：長度為0.618D；線徑： ≥1.0mm2測量電壓線2： 接被測地網測量接地線： 接被測地網。面板示意圖1．電流極(C1)2．電壓極1(P1)3．電壓極2(P2)4．接地網(C2)5．打印機6．電源輸入7．接地線8．修改菜單內容，采用循環滾動方式9．修改菜單內容，采用循環滾動方式10. 修改菜單內容，采用循環滾動方式11. 啟停鍵12.電源開關13.液晶顯示屏測量接線如下圖電流極（C1） 電壓極1（P1） 電壓極2（P2）接地網（C2） 電流樁 電壓樁地網圖2三極法測量接線示意圖說明：電壓極2（P2）接地網（C2）兩線必需都要連接在儀器上，然后按測量操作步驟進行測試。

<舟山>天正華意電氣設備有限公司
舟山便攜式大電流發生器、便攜式大電流發生器生產廠家-舟山

舟山接地導通測試儀在電力系統中，攜帶型短路接地線及個人保護接地線對防止用電設備、線路突然來電和感應電壓、放盡剩余電荷起到至關重要的作用。為防止不合格接地線進入電力系統，我公司根據《攜帶型短路接地線技術標準》和電力公司發布、實施的《電力工器具性實驗規程》的規定，研制了“接地線成組電阻測試儀”，為電力系統完成必要的產品性實驗提供服務。二、功能特點1．整機由高速單片機控制，自動化程度高，操作簡便。 2．儀器采用全新電源技術，輸出電流穩定，輸出電壓高，測量速度快，量程范圍寬，適合各種攜帶型短路接地線及個人保護接地線的試驗使用。3．儀器自帶時鐘，萬年歷，可保存20組測試數據，方便客戶隨時查詢。4．保護功能完善，內部電源過熱后自動保護，有效防止損壞電源，同時帶有電壓線反接提示功能，防止測試線接反時造成測試數據的不準確。5．儀器采用128X64點陣液晶屏，全部操作中文顯示，方便客戶的使用。6．儀器自帶熱敏打印機，可將測試數據實時打印。

<舟山>天正華意電氣設備有限公司
<舟山>天正華意電氣設備有限公司 舟山便攜式大電流發生器、便攜式大電流發生器生產廠家-舟山

舟山接地導通測試儀結構1. U盤插口2. 打印機3. RS232接口4. U＋接線柱5. I＋接線柱6. 30A保險絲（輸出電路保護）7. I-接線柱8. U-接線柱9. 接地端10. 充電接口11. 220V市電輸入接口12. 3A保險絲（市電輸入保護）13. 220V市電輸入開關14. 液晶屏15. 打印鍵16. 返回鍵17. 上、下、左、右、確定鍵18. TEST鍵（測試鍵）19. 開關機鍵四. 操作1. 操作使用本儀表時，必須在氣候條件良好的情況下進行，在雨、雪、霧、空氣濕度較大的情況下禁止使用，以免發生危險。本儀表必須由經培訓并取得授權資格的人員操作，操作者須嚴格遵守規則。用戶應及時為儀器充電（至少每2個月為儀器充電一次），否則在嚴重虧電時仍不充電，會造成電池不可逆的損壞，縮短電池的使用壽命，影響儀器的正常使用。（1）開關機由儀器內置電池供電時：按“”鍵0.5秒開機，進入測試模式，再長按0.5秒“”鍵關機。若此時接上220V市電并閉合市電開關，儀表將自動切換為220V供電。由外接220V市電供電時：打開AC 220V/2A插座上的紅色市電輸入開關，市電輸入開關燈亮后，再按“”鍵0.5秒開機。在使用220V供電時，若突然斷電，

<舟山>天正華意電氣設備有限公司

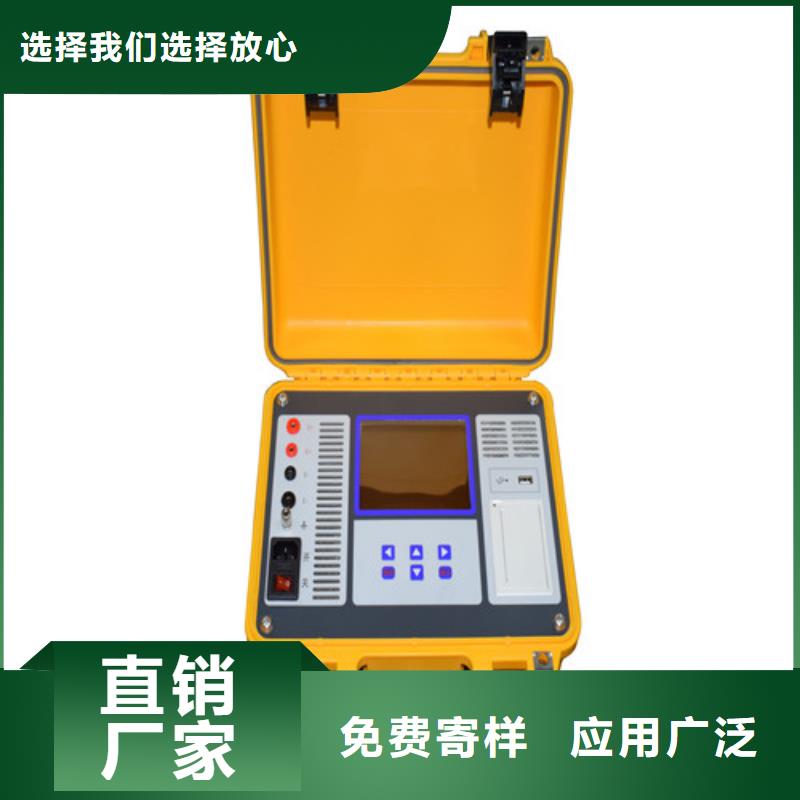

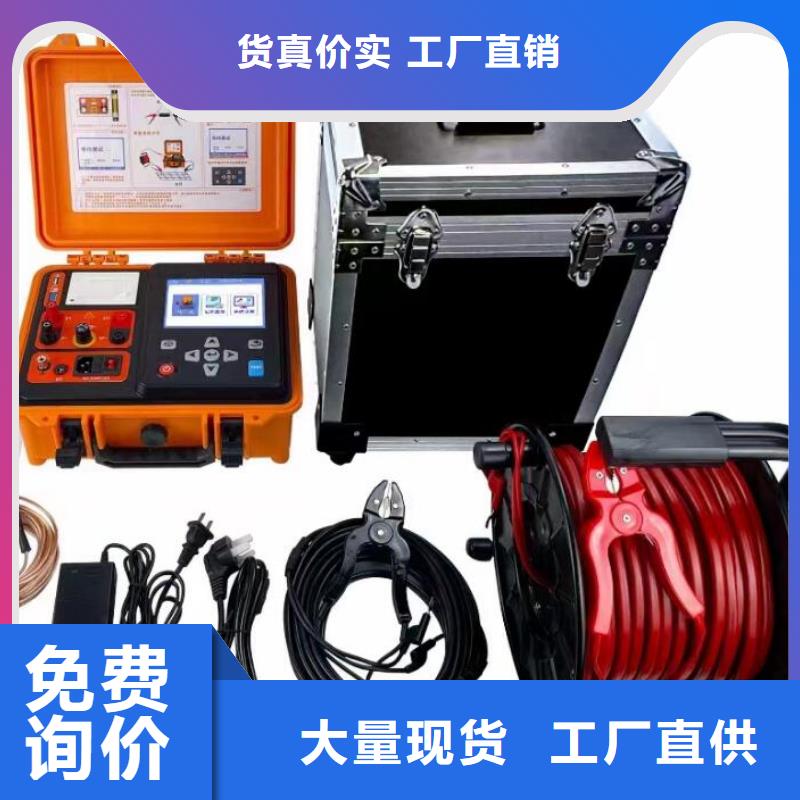

舟山接地導通測試儀試驗接線試驗前將隨機配置的專用測試線取出，將紅色、黑色測試鉗線分別夾到連接到被測地網的兩根接地引下線上，加持后來回晃動測試鉗，以磨掉表面氧化層保證接觸良好。測試線另一端連接到儀器面板接線端子，如圖2。圖2 試驗接線2）儀器操作開機界面接地導通測試儀Ver：1.1電池：39.4V 正常2019-01-09 16:32圖3 開機界面電池電量充足時按下開機鍵，儀器屏幕點亮，并顯示如圖3所示界面。如發現電池電壓低于32V，或電池提示“低電”時，應使用隨機配置的專用充電器充電，充電操作請參閱“儀器維護”章節。對比度設置：開機界面下按“↑”可增加屏幕顯示的對比度，按“↓”可降低屏幕顯示的對比度，調整完畢按“F2”保存對比度設置。系統時間設置：開機界面下按“F1”鍵，配合“↑”鍵、“↓”鍵可調整反白區域數值，按“→”鍵或“←”鍵可切換反白區域的待調整位，調整完畢按“F2”保存系統時間設置。設置電流：10 A3）電流設置圖4 電流設置界面在開機界面下，按“確認”鍵，即可進入電流設置界面，此時按“↑”鍵或“↓”鍵可增加或降低試驗電流，可供設置電流選項在1A、5A、10A，可根據試品進行設置，見圖4。4）測試顯示界面實測電流：0.00A干擾電壓：0.00V電阻：0.0000mΩ按確認鍵進行測試圖5測試界面在設置完成并確認接線無誤后，按“確認”鍵即可進入測試界面，

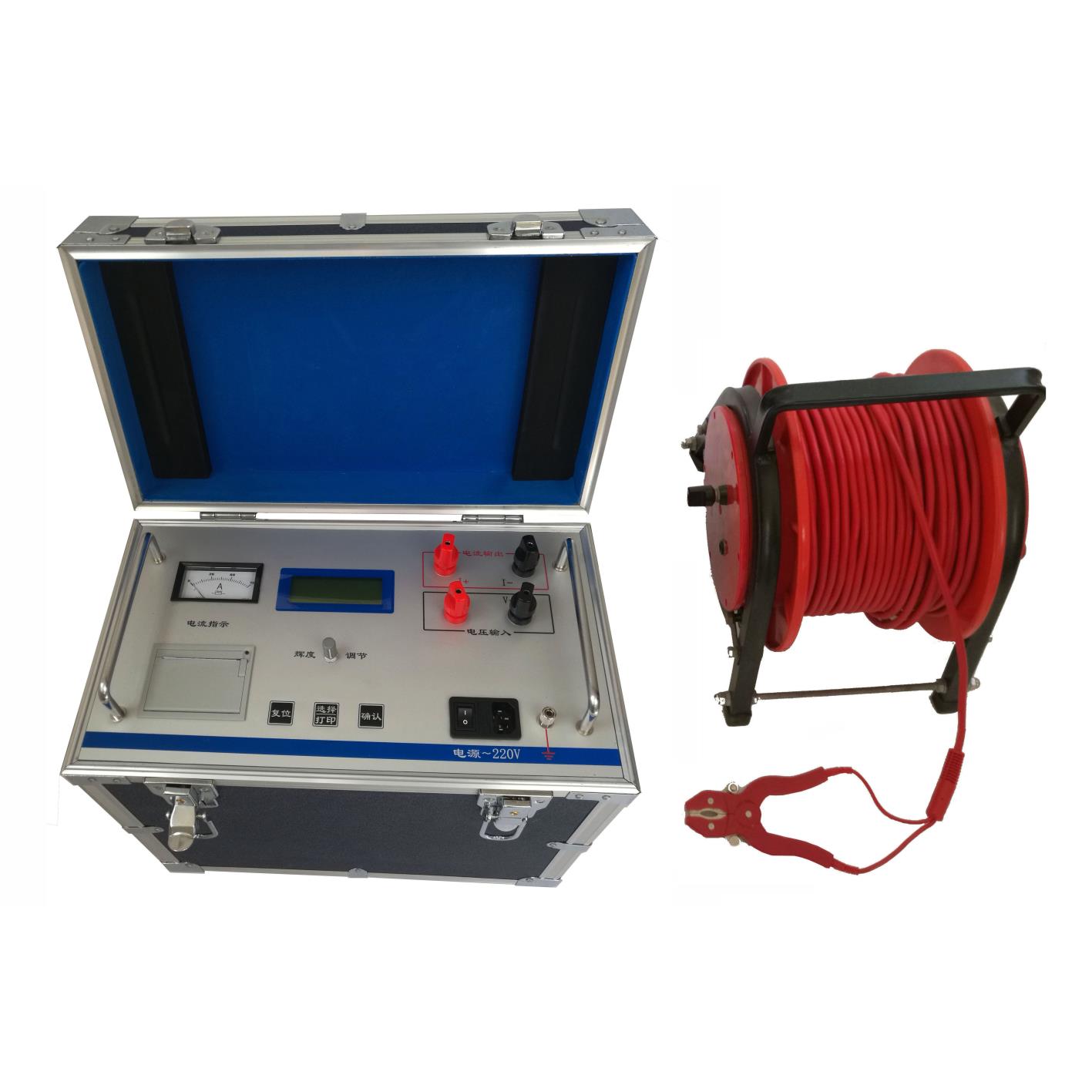

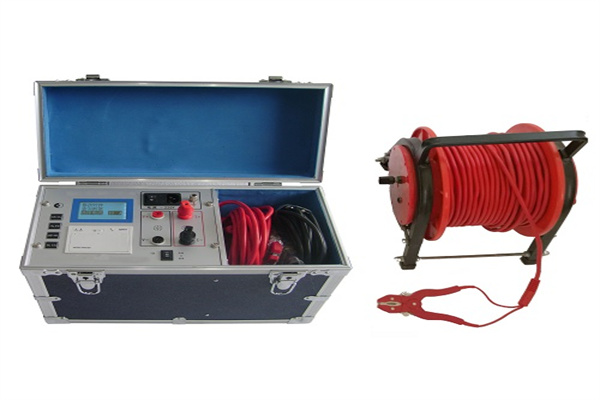

舟山接地導通測試儀 電力設備的接地引下線與地網的可靠、有效連接是設備運行的根本保障。在電力設備的長時間運行過程中，接地引下線連接處有可能因受潮等因素影響，出現接點銹蝕、甚至斷裂等現象，導致接地引下線與主接地網連接點電阻增大，從而不能滿足電力規程的要求，使設備在運行中存在隱患，嚴重時會造成設備失地運行。因此在《防止電力生產重大事故的二十五項重點要求》中，明確提出接地裝置引下線的導通檢測工作應每年進行一次。接地導通電阻測試儀是我公司研制的一種自動化程度很高的便攜式測試儀，用于變電站內各個電力設備接地引下線之間的導通電阻值的測量。儀器采用高性能單片機控制，可實現測試過程智能化，具有體積小，攜帶方便，操作簡單，精度高，測試速度快，復測性好，讀數直觀，是符合規程要求的理想專用儀器。二、措施1、使用本儀器前必須認真閱讀本手冊。2、儀器使用避開雨淋、腐蝕氣體等場所。3、儀表應避免劇烈振動。4、對儀器的維護、調試應由專業人員進行。5、測試完畢，復位后再關閉電源，拆除測試線。6、在測試過程中，禁止移動測試夾和切斷供電線路，以免發生危險。三、性能特點1、整機由高速單片機控制，自動化程度高，操作簡便。 2、采用高頻開關電源技術，輸出電流大。

舟山便攜式大電流發生器、便攜式大電流發生器生產廠家-舟山

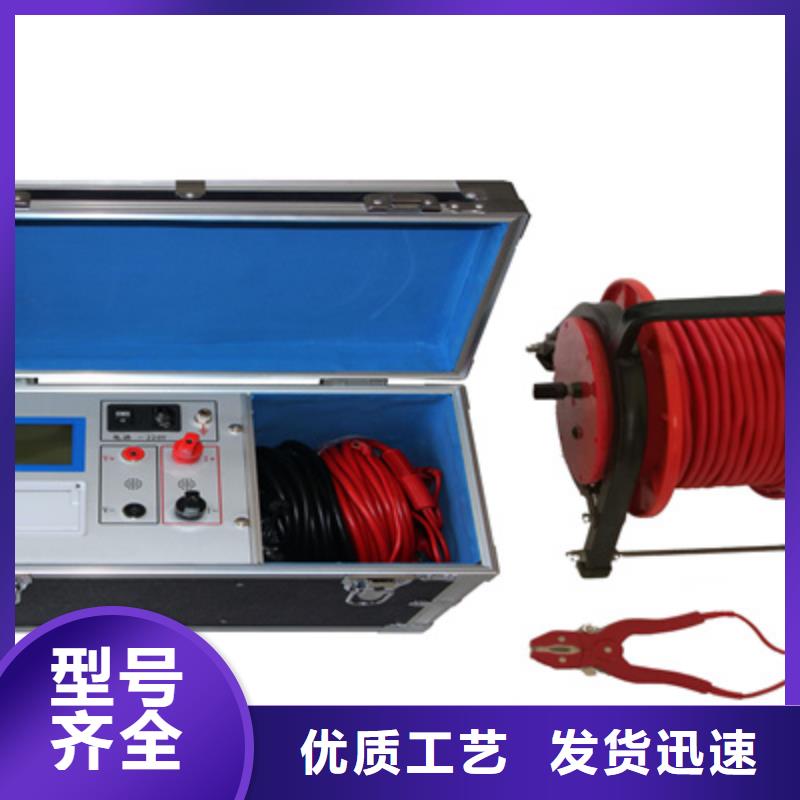

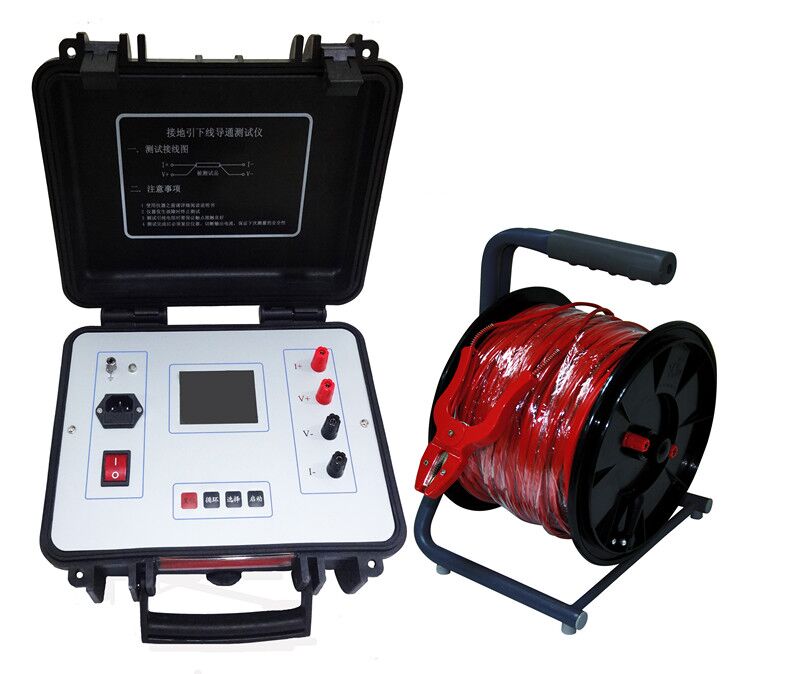

舟山接地導通測試儀智能化功率管理技術，儀器總是工作在小功率狀態，有效減輕儀器內部發熱，節約能源。三、技術指標1、輸出電流： 30A、40A、50A2、輸出電壓：≥DC10V 3、分辨率：小0.1μΩ4、量程：150uΩ-300mΩ（30A檔）100uΩ-250mΩ（40A檔） 50uΩ-200mΩ（50A檔） 5、準確度：5‰±3個字6、工作溫度：-20～40℃7、工作濕度：＜80％RH，不結露8、工作電源：AC220V±10％，50HZ四、操作說明1．面板 圖一 面板2．接線根據被測導線要求，將測試鉗分別對應夾緊被測端子。測試線另一端接對應面板上的電流端子I＋ 、I-和電壓端子V＋、V-。3．菜單選項及按鍵操作接線正確無誤后，打開電源開關，屏幕顯示如圖二。2009-12-29歡迎使用13：20：30圖二等待5秒鐘左右屏幕顯示如圖三所示：選擇電流： 30A導線長度：10.00m線截面積： 50mm2測試 查詢 設置圖三屏幕顯示菜單各選項分別是：（1）“選擇電流”：選擇儀器測試電流，分別為30A、40A、50A，用選擇鍵進行選擇。選擇完成后按確認鍵進入下一選項。（2）“導線長度”：被測接地線兩點間的距離單位： 米默認值： 10.00。當反顯示框在此選項時，可用選擇鍵進行修改，確認鍵確認并將修改處后移，直到修改到一位，按確認鍵完成修改。繼續按一次確認鍵進入下一選項。（3）“線截面積”：被測接地線截面積單位 ：mm2 默認值 ：50，分別為50、70、95、120、35、25、16、10等常用規格的導線截面積，按選擇鍵選中與被測接地線一致的截面積，按確認鍵進入下一選項。（4）“測試”：此選項為儀器的測試項，如果其他選項確定選擇正確后，此處按確認鍵開始測試。（5）“查詢”：此選項的目的是對已存儲的數據記錄進行查詢、打印或者記錄，按確認鍵進入。（6）“設置”：此選項的目的是對時間或者參數進行設置，以保證時間的準確性或測試數據的準確性。

舟山便攜式大電流發生器、便攜式大電流發生器生產廠家-舟山 <舟山>天正華意電氣設備有限公司

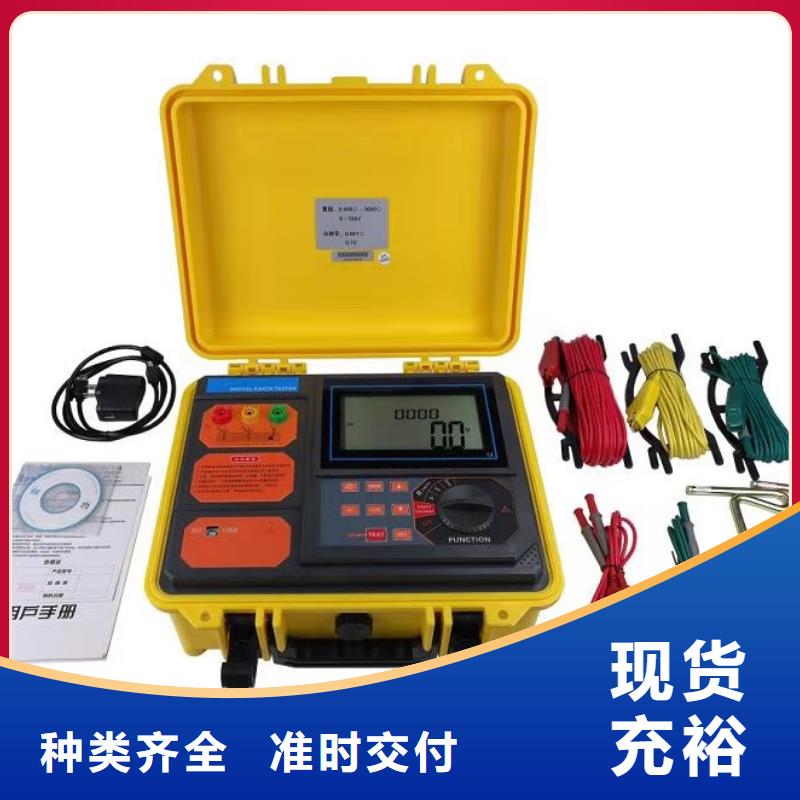

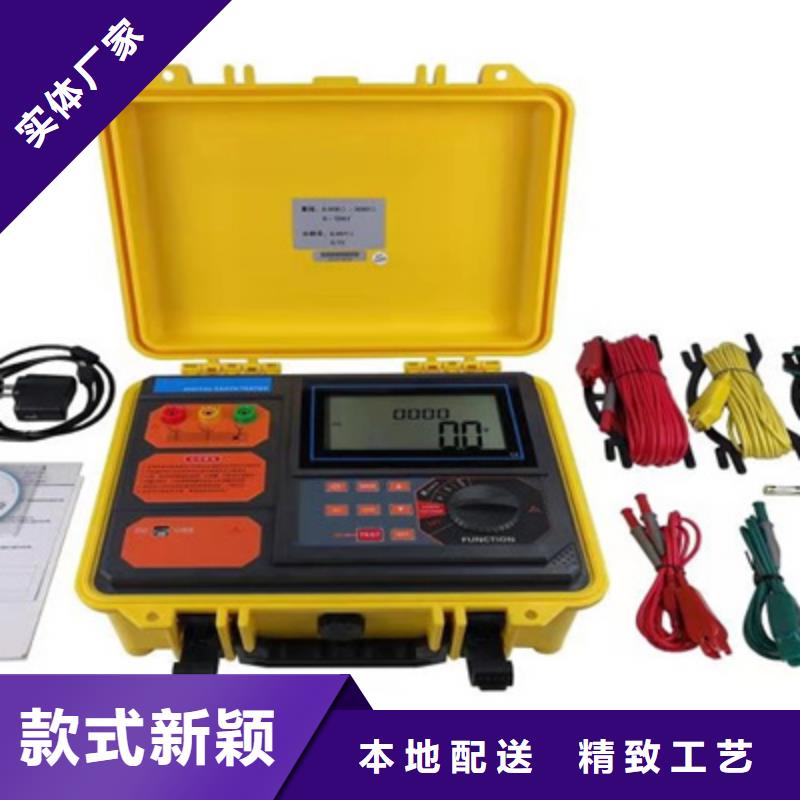

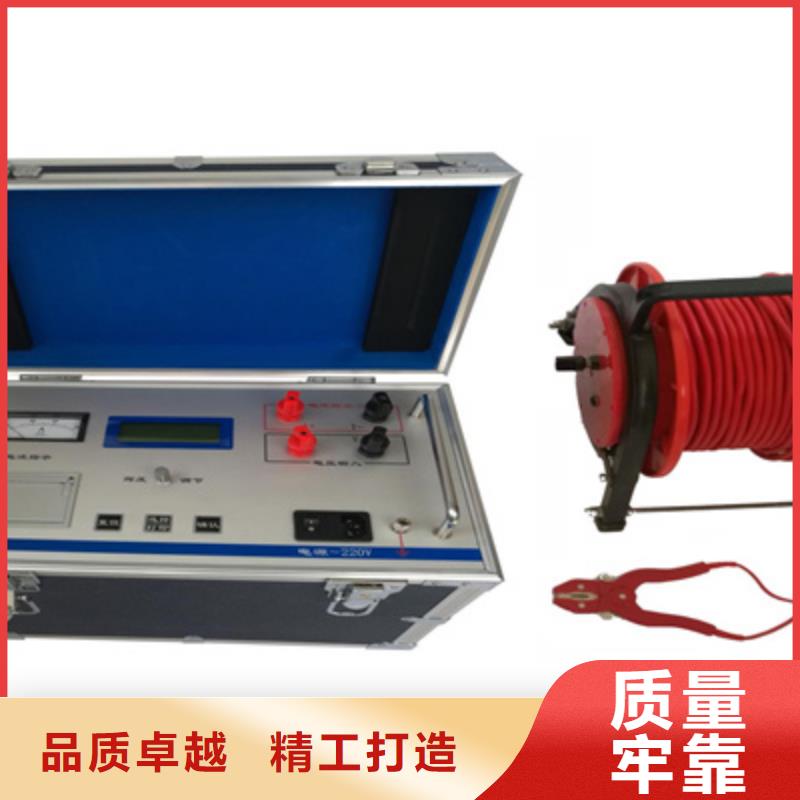

舟山接地導通測試儀 接地引下線導通電阻測試儀又名地網導通電阻測試儀、導通電阻測試儀等。接地引下線導通電阻測試儀是測量各種電氣設備與地網地極間的連接導體的電阻的專用儀表。電力設備的接地引下線與地網的可靠、有效連接是設備運行的根本保障，依據電力行業標準DL/T475-2006《接地裝置特性參數測量導則》規定電氣導通性應選用專門的儀器進行測量，儀器分辨率不大于1mΩ，準確度不低于1.0級。本儀表采用精密四線法以及大電流原理測試，結果準確可靠，且其各項技術指標均達到或優于相關標準要求。儀表也可以測量感性線圈直流電阻，斷路器、開關、車船飛機的金屬鉚接電阻、電焊接點的電阻、蓄電池并聯連接電阻、配電盤母線及導線接點電阻，建筑物中(避雷帶、地梁、構造、保護、樓板筋、水管、散熱器、衛生間、門窗、陽臺、廚房等對象的)金屬構件之間聯結質量等。其中感性線圈直流電阻的測量是變壓器、互感器、電抗器、電磁操作機構等感性線圈制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門性試驗的必測項目。儀表廣泛應用于建筑質檢站、監理公司、建筑施工單位、防雷公司、電力部門、船舶機車廠等。

舟山便攜式大電流發生器、便攜式大電流發生器生產廠家-舟山

舟山接地導通測試儀能存儲500組數據，電阻測量范圍：0.0001Ω～30KΩ，直流電壓范圍：0.0～1000V，交流電壓范圍：0.0～750V。監控軟件具有在線實時監控與歷史查詢功能，動態顯示，具有報警值設定及報警指示功能，具有歷史數據讀取、查閱、保存、報表、打印等功能。三.量程及精度測量功能量 程精度分辨力直流電阻0.1mΩ～300.0mΩ±1％rdg±10dgt0.1mΩ301mΩ～3000mΩ±1％rdg±5dgt1mΩ3.01Ω～30.00Ω0.01Ω30.1Ω～300.0Ω0.1Ω301Ω～3000Ω1Ω3.01kΩ～30.00kΩ10Ω直流電壓0.1～100.0V AC±1.5％rdg±5dgt0.1V101～1000V1V交流電壓0.1～100.0V AC±1.5％rdg±3dgt0.1V101～750V1V（注：23℃±5℃，75％rh以下）四.技術規格功 能金屬構件之間等電位聯結電阻測試，低值電阻測試，地網地極間連接導體的電阻測試，接觸電阻測試等直流電阻量程0.0001Ω～30.00KΩ 精度±1％rdg±5dgt 電阻分辨率0.0001Ω檢測方法四線法測試測試電流≤2A開路電壓≤7V功 率測量功率≤15W直流電壓量程0.0V～1000V DC 精度±1.5％rdg±5dgt直流電壓分辨率0.1V交流電壓量程0.0V～750V AC 精度±1.5％rdg±3dgt交流電壓分辨率0.1V電 源DC 6V 4.5Ah鉛酸蓄電池 連續待機100小時以上背 光可控灰白屏背光，適合昏暗場所使用

---
