濱州三相電能表校驗裝置時間校驗技術指標1、頻率測量范圍：0.1HZ～5MHz2、頻率測量準確度：±0.2PPM3、日誤差準確度：±20ms4、GPS內部對時準確度：10-6秒5、內部晶振穩定度：≤5＊10-8/秒四、裝置特點1、校表類型：各種單相／三相有功電能表和無功電能表（包括跨相90°無功、移相60°無功），各種多功能電能表（全電子式、機電式）；2、校表數量：3塊（按用戶要求可增加）3、控制方式： a、本機鍵盤操作：能夠完成電能計量單元的校驗和檢定； b、PC計算機操作：運用中文WINDOWS操作系統，所有功能的檢定和試驗，數據的管理功能和測試報告檢定的打印功能。4、試驗功能：a、基本誤差b、常數試驗c、潛動試驗d、起動試驗e、逆相序影響試驗f、諧波影響試驗g、計度器總電能示值誤差h、組合誤差i、日計時誤差j、需量指示誤差5、數據庫管理：查詢、統計、 打印、聯網6、按被校表類型不同 ，自動轉換標準表接線。五、裝置工作原理1、工作原理a、信號源及控制部分信號源采用了先進的數字調頻、調幅、調相的數字合成正弦波技術，由CPU按要求將正弦波基波或迭加的諧波值（如需輸出諧波）進行數字離散后存放于RAM中，頻率基準發生器通過計數器將存放于RAM中正弦波數字量輸入至6路D／A轉換器，分別得到6路互相間具有一定相位關系的數字合成正弦波，作為三相電壓和三相電流的信號輸入至功率放大器。信號源的幅值調節采用16位D／A轉換器，使調節細度達到（0.01％滿度）。

濱州三相電能表校驗裝置采用大屏幕進口彩色液晶作為顯示器，中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好17、體積小、重量輕，便于攜帶，既可用于現場測量使用，也可用做實驗室的標準計量設備。二、技術指標1、輸入特性電壓測量范圍：0~400V，57.7V、100V、220V、400V四檔自動切換量程。電流測量范圍： 0~5A，內置互感器分為5A(CT)檔。鉗形互感器為5A（小鉗）、25A（小鉗）、100A（中鉗）、500A（中鉗）、400A（大鉗）、2000A（大鉗）六個檔位。（其中中型鉗表和大型鉗表為選配）相角測量范圍：0~359.999°。頻率測量范圍：45~55Hz。2、準確度計量校驗部分：電壓：±0.05％（±0.1％）電流：±0.05％（±0.1％）（鉗形互感器±0.5％）有功功率：±0.05％（±0.1％）（鉗形互感器±0.5％）無功功率：±0.3％（±0.5％）（鉗形互感器±1.0％）有功電能：±0.05％（±0.1％）（鉗形互感器±0.5％）無功電能：±0.3％（±0.5％）（鉗形互感器±1.0％）頻率：±0.05％（±0.1％）相位：±0.2°3、電能質量基波電壓和電流幅值：基波電壓允許誤差≤0.5％F.S.；基波電流允許誤差≤1％F.S.基波電壓和電流之間相位差的測量誤差：≤0.5°諧波電壓含有率測量誤差：≤0.1％諧波電流含有率測量誤差：≤0.2％三相電壓不平衡度誤差：≤0.2％4、工作溫度工作溫度：－10℃~ ＋40℃5、絕緣⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。⑵、工作電源輸入端對外殼之間承受工頻1.5KV（有效值），歷時1分鐘實驗。

濱州質量靠譜的三相便攜式電能表檢定裝置廠家 <濱州>天正華意電氣設備有限公司

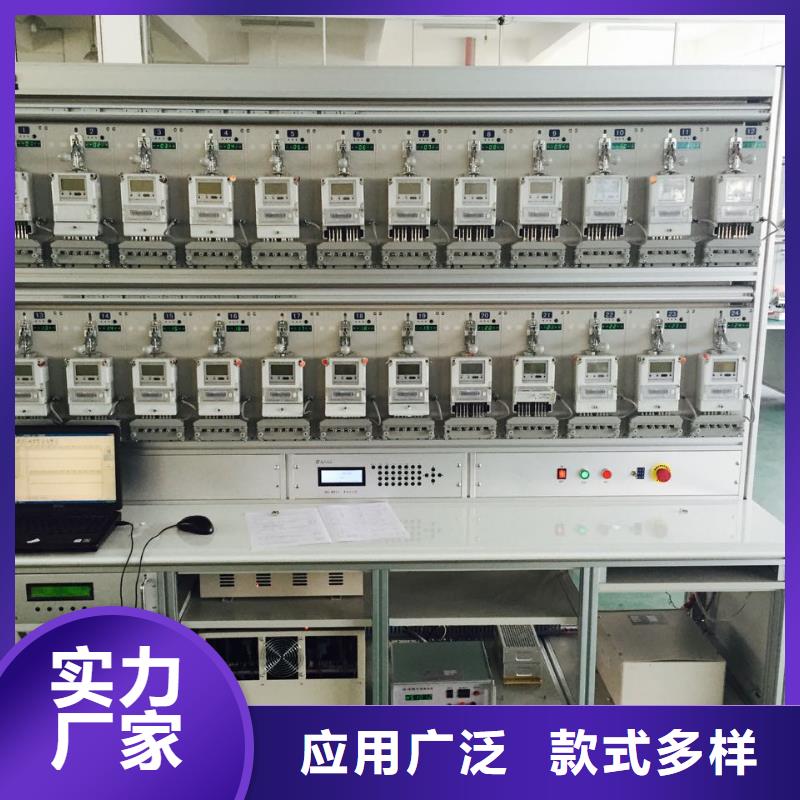

濱州三相電能表校驗裝置[警告]在未接好電源線并關上后門之前，請勿將電源線插頭插入供電插座，裝置臺體內裸露的接線端子可能會引致觸電，危及生命。在裝置通電前應注意釋放裝置的急停開關（如果曾按下），并確定試驗室的供電插座是否有電，電網相電壓是否220V/380V（線），一般正負誤差不應超過10％，電壓過低或過高，可能造成本裝置功放的供電回路不能可靠工作。在裝置內部安裝的電源插座，通常受裝置電源總開關的控制，裝置未開機前是無電的，插座用于給裝置內配置的標準表等內部儀器供電。在裝置外部安裝的電源插座，不受裝置電源總開關的控制，直接連接在裝置電源的進線端，只要連接上裝置的電源線，這個插座就始終是有電的。按下【電源】開關后，裝置的標準表、誤差計等首先供電（一般裝置內標準表的電源開關應始終開啟），再按下裝置【功放】開關。功放電路由于“延時供電電路”的作用，不會立刻接通電源，約經過幾秒鐘的延時，專伺功放電源接通的交流繼電器吸合，功放電源接通。如果裝置發生漏電或電源短路等故障，過載指示燈將點亮并發出蜂鳴聲報警。更多表位的裝置，掛表架上的誤差顯示系統可能采用獨立結構的開關電源供電，它輸出5V直流電壓給分布式誤差計及顯示器。● 被校表的裝卸被校表的安裝方式一般采用帶有多功能端子的快速自動壓接表架，被校表所有端子一次壓接完成，不用再打螺絲，大大減輕了校驗操作人員的勞動強度。電流輸出在掛表架上各表位的連接和走向是從左到右，從上到下。

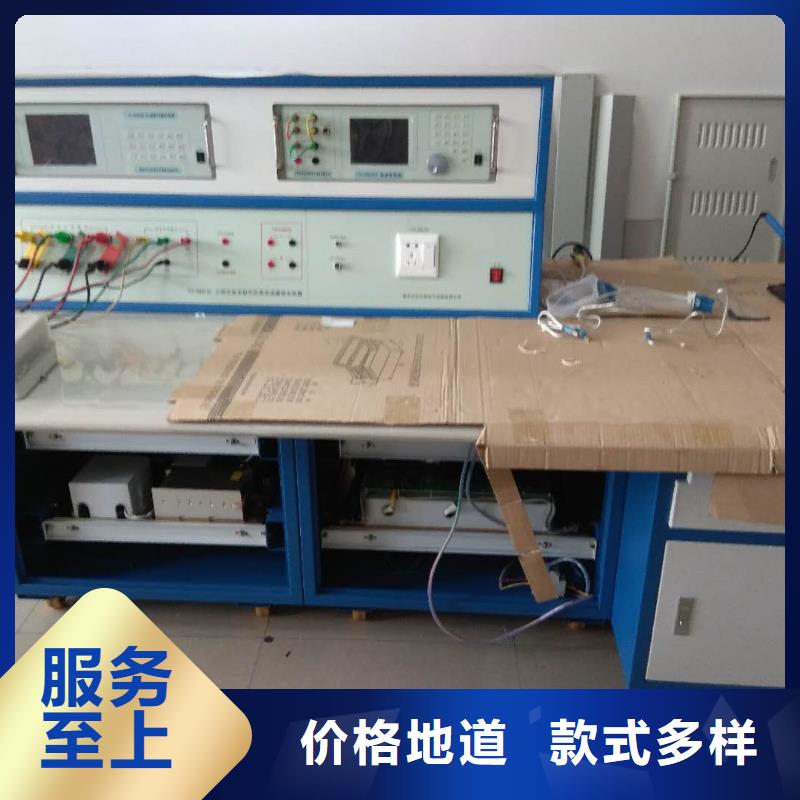

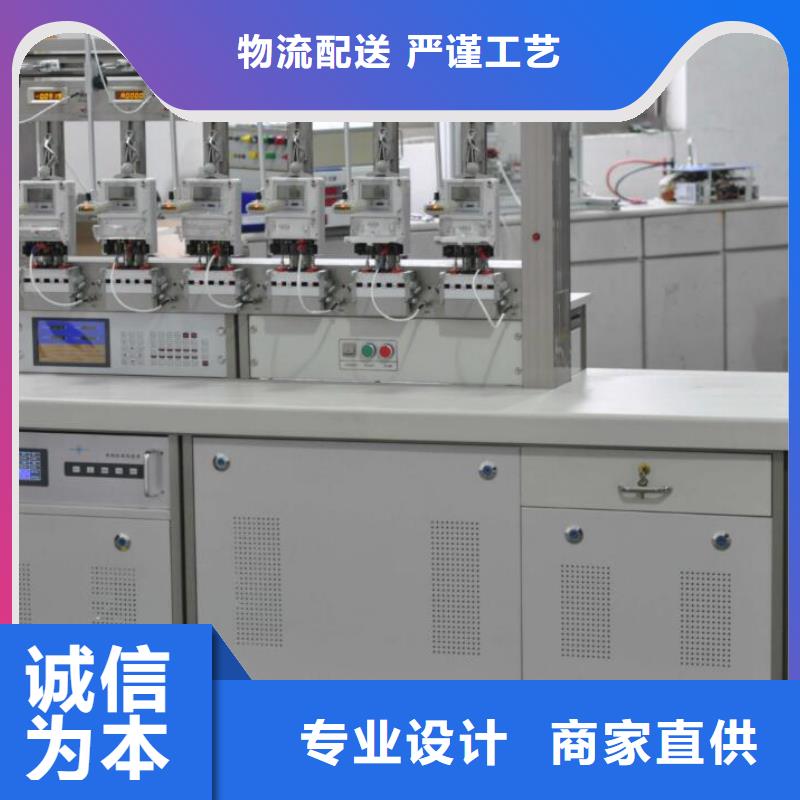

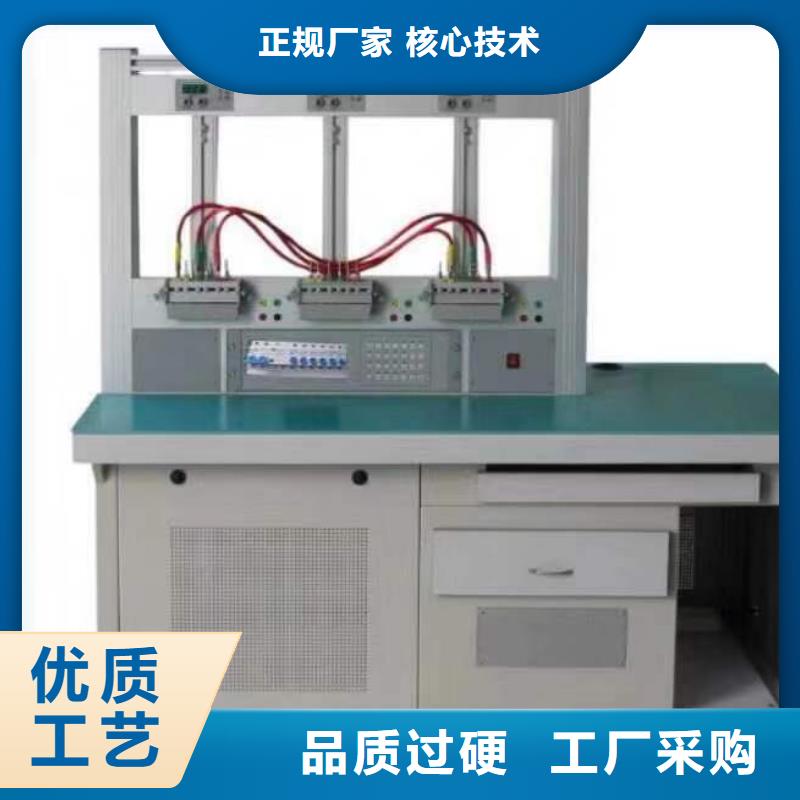

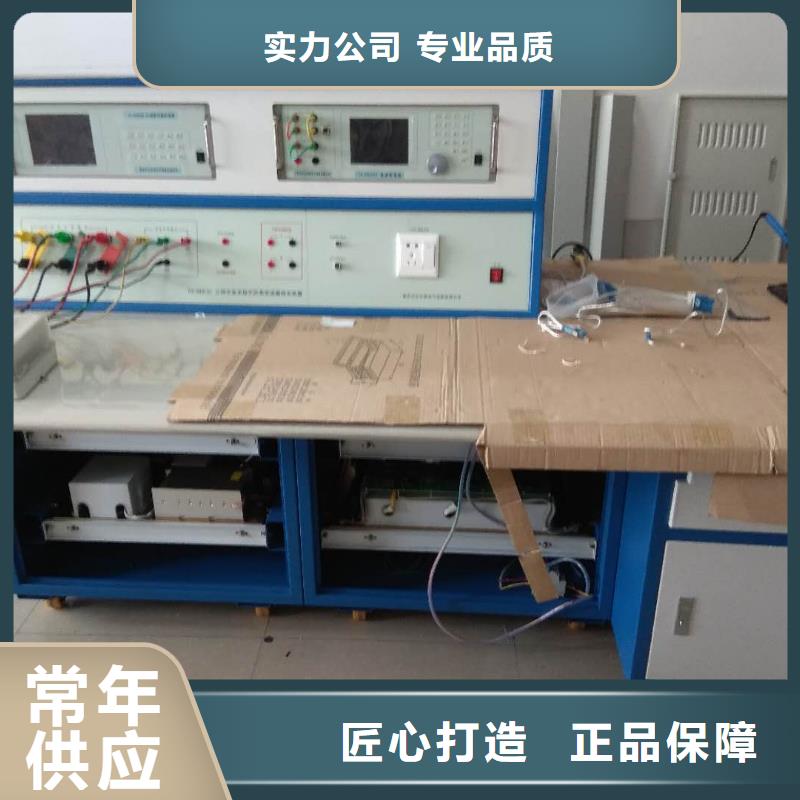

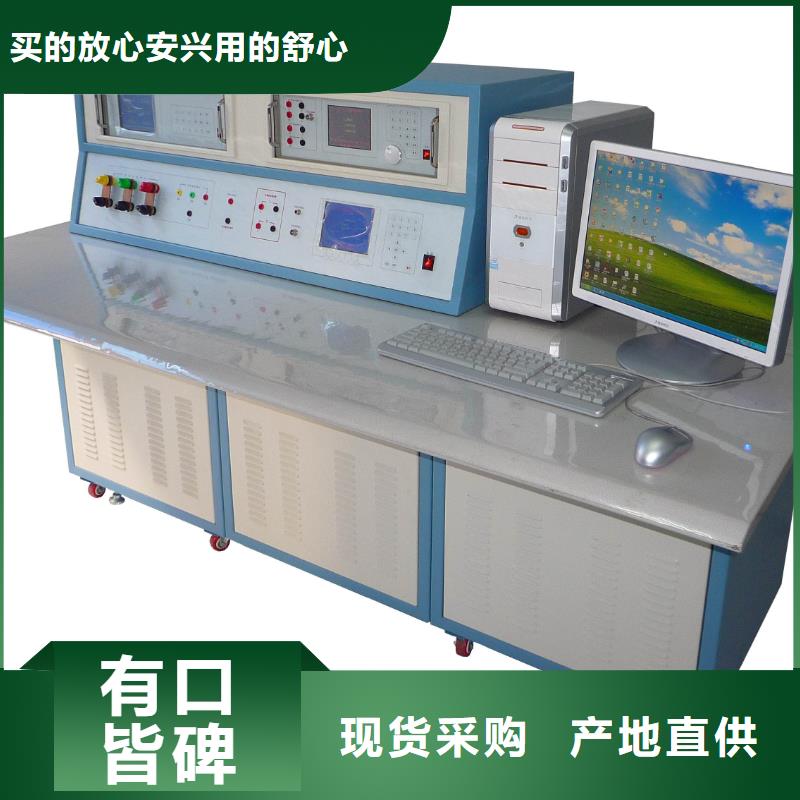

濱州三相電能表校驗裝置裝置的機械結構在開始使用裝置進行校驗電能表的工作之前，您首先應當熟悉裝置的機械結構。本裝置可能采用一體式或分體式結構。分體式結構裝置的掛表架與裝置電源控制柜在結構上是分離的，電源控制柜采用立式標準機柜，它與掛表架之間只有電氣連接，脫掉連接器，兩者可分離。一體式結構裝置的電源部分就放在掛表架的下面，在結構上是機械連接在一起的。裝置面板或掛表架上的功能按鍵，均采用帶燈的按鈕開關，按下后燈會亮。如果您不小心按下了某鍵，只要再按一次釋放該鍵就可以了。掛表架側面立柱上還裝有一個保護用“急停開關”，它是一個“動斷”式自鎖開關，緊急時按下可切斷裝置總電源，開機前該開關應處于釋放位置。掛表架側面立柱上還裝有一組電流測試輸出端子和電壓測試輸出端子，側面立柱上還有裝置內工作標準表的電能高、低頻脈沖輸出端子，用于裝置周期檢定時連接檢驗標準表，正常校表時這組電流測試輸出端子應當用配備的專用短接片短接起來。電流輸出端子可以短接而不會出現任何問題，裝置的負反饋限流電路將保證輸出電流始終與設置的電流檔位一致。在裝置另一邊立柱上，裝有電源開關、功放開關、電源過載指示燈、自動壓表按鈕，以及電流雙回路工作指示燈。● 裝置電源的連接校驗裝置使用三相交流 220V /380V 50HZ電源供電，用戶的供電電源插座應使用符合國標的三相四芯插座，插座本身的允許額定電流值應足夠大，如果用戶的供電回路裝有自動斷路器一類保護裝置，那么該自動斷路器的容量也應足夠大。通常，24表以下的裝置，自動斷路器每相的額定電流值應不小于16~25A；30表位以上的裝置，自動斷路器的額定電流值應更大一些。裝置的電源接線端子一般位于裝置電源機柜后邊的下部。安裝時，先將電源線穿入進線孔，擰下電源進線端子的壓線螺釘，按端子上的相線、零線標志接上電源線并擰緊螺釘。應仔細檢查，裝置的接地端子應按規定可靠接地，不要錯接電源線。檢查接線無誤后，將電源線插頭插入供電插座。

<濱州>天正華意電氣設備有限公司 濱州質量靠譜的三相便攜式電能表檢定裝置廠家

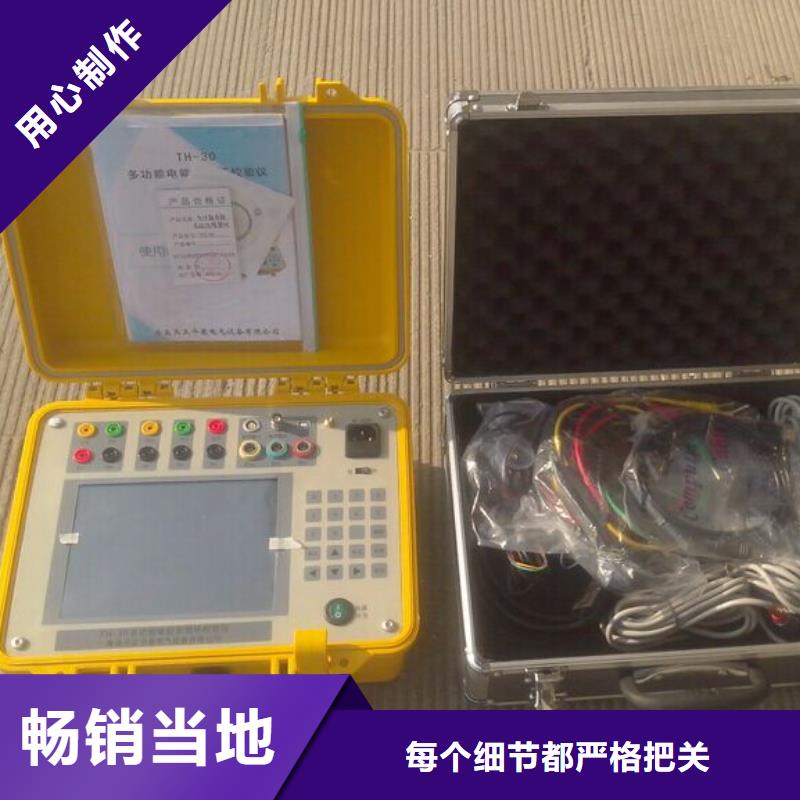

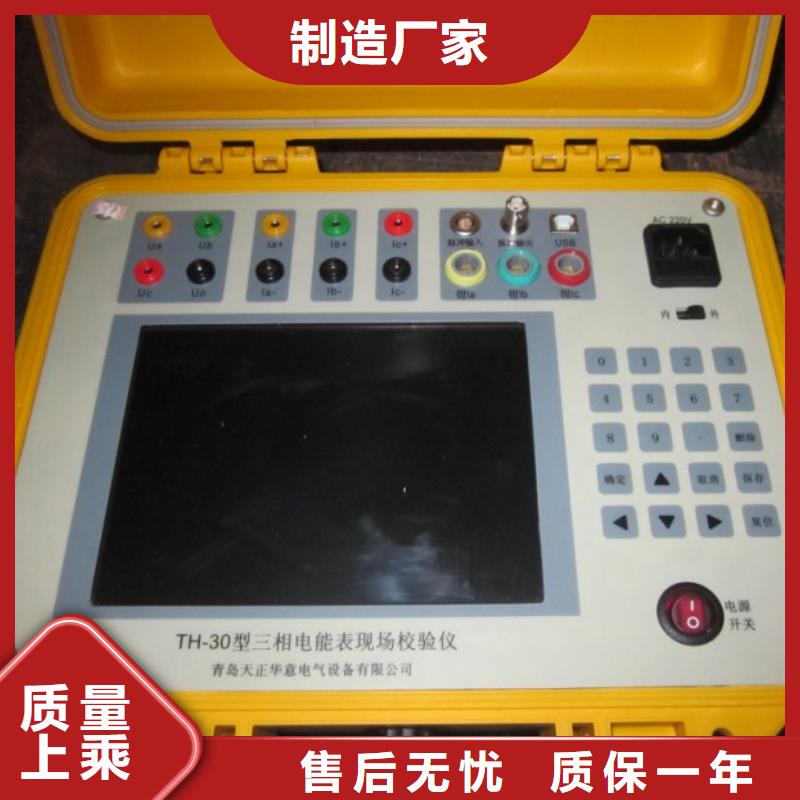

濱州三相電能表校驗裝置本操作3.1、整機及接線介紹⑴-- USB接口； - RS232通訊口；⑶—外電源插座；電源輸入范圍：55—480V；⑷--5A鉗自修正端口； ⑸--電源開關。外電源和內部端子共用電源開關，有三個檔位，中間為斷開；三相電壓輸入插座，Umax ＝ 480V；⑺--電流鉗接線座。A、B、C三相共三個專用七芯接線座；⑻-三相電流輸入輸出插座，Imax ＝ 10A；⑼--局號光電采樣脈沖輸入、局號１低頻輸出端口。（詳見下頁的正面接線俯視圖）；⑽--局號低頻脈沖輸出、局號２光電采樣脈沖輸入端口。（詳見脈沖信號接線介紹）脈沖信號接線介紹（光電頭正面俯視圖）①：地 局號１低頻輸入局號２低頻輸入：局號１低頻輸出（檢定口正面俯視圖）①：地 ＋5V 局號２低頻輸入 局號２低頻輸出 局號１低頻輸出3.3、電能脈沖輸入、輸出方法在現場測電能表時，電能脈沖取樣的準確、快捷，直接影響到現場工作的效率。脈沖取樣器有三種：光電采樣器、手動開關、脈沖線。在同時校驗兩個電能表時，需要兩個脈沖取樣器，分別接入電能脈沖。3.3.1、電能脈沖輸入?光電采樣器它依靠兩個松緊帶或吸盤將自己固定在電能表上。具有自動跟蹤、智能識別電度表上黑標的功能。不同的光電采樣器在使用時有細微的區別，詳見說明書。優點：結構簡單、體積小便于攜帶，具有智能識別功能。缺點：電能表前蓋有凸沿，才可固定住松緊帶式的光電采樣器。吸盤的使用壽命不如松緊帶的長。一般不能用于電子式電能表的測試。局號１光電采樣器接到《光電頭》，局號２光電采樣器接到《檢定口》航空頭。兩種光電采樣器可以互換。?手動開關主要用于在人工無法固定光電采樣器的情況下，用手動開關來代替光電采樣器校驗機械式電能表。手動方式時，這時的圈數是指機械表轉多少圈后按一次手動開關的意思，每按一次計算一次誤差。光電方式時，機械表轉一圈就要按一次手動開關。優點：簡單可靠。 缺點：人為誤差與個人的經驗有關。局號１手動開關接到《光電頭》，局號２手動開關接到《檢定口》航空頭。?脈沖線專為電子式電能表而設計的。一頭接儀器光電頭插座，另一頭分為兩條線，分別為黃色夾子是“局號1脈沖輸入”，綠色是夾子“局號2脈沖輸入”。黑色為“地”。?對于絕大部分廠家生產的電能表都可以通過以上的方式獲取脈沖信號。?

<濱州>天正華意電氣設備有限公司
<濱州>天正華意電氣設備有限公司

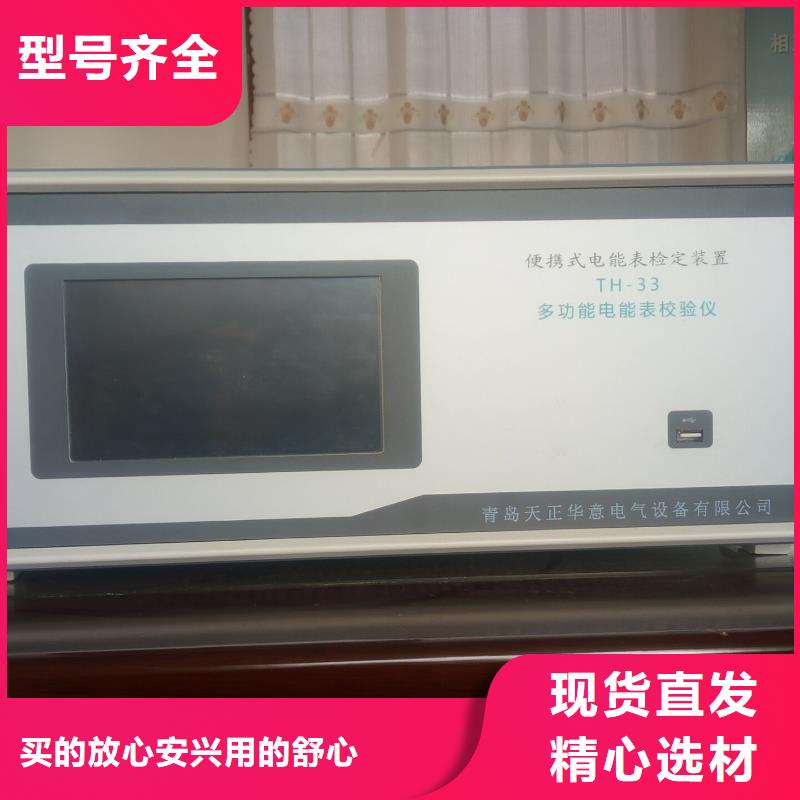

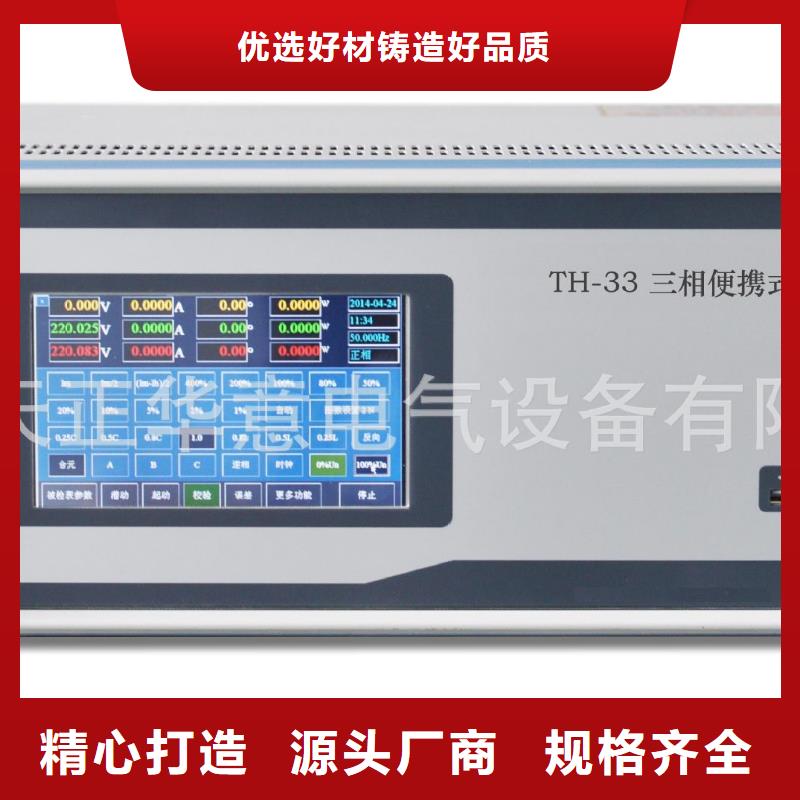

濱州三相電能表校驗裝置設備名稱：三相便攜式電能表檢驗裝置型 號：TH-33數 量：1臺套生產廠家；青島天正華意電氣設備有限公司一．概述：TH-33系列三相便攜式多功能電能表檢驗裝置，采用豪華鋁合金機箱，配合可拆卸鋁合金掛表架，適用于1.0級及以下各種三相電能表的檢驗它以豪華美觀的外形、精致的工藝、完善的功能和優異的性能，定會受到您的青睞。二、主要技術指標和技術性能： 1. 裝置等級：0.05級或者0.1級（按要求定做精度等級）2. 電腦聯機端口： RS232 通迅口3. 三相源技術參數：3．1輸出電壓：3 ＊ 57.7V Y 3＊100V ?3 ＊ 220V Y 3＊380V ?調節幅度0～120％連續可調調節細度：優于0.01％3.2輸出電流：25mA、0.1A、1A、5A、25A、100A 調節幅度0～120％連續可調；　調節細度優于0.01％小輸出電流：1mA （精度：＜5％）3.3輸出功率：（電壓回路） 3×50VA （電流回路） 3×150VA 3.4輸出電壓、電流、功率穩定度； ≤0.02％/120S 5輸出電壓、電流波形失真度：≤ 0.5％3.6．三相對稱度： 優于120o土0.3o3.7頻率范圍： 45Hz～65Hz 調節細度： 0.01Hz3.8移相范圍：-180.0o ～180.0o 調節細度:0.01o3.9指示儀表等級：電壓、電流表準確度為土0.01％相位表準確度為 土0.01o頻率表準確度為 土0.01Hz4． 內置三相標準表技術參數：4.1 電壓輸入輸入范圍（V）： 40—480輸入量程（V）： 60、120、240、480精度等級：0.02過載能力（V）: 600輸入負載 ≤0.5mA（480V）4.2 電流輸入輸入范圍（A）: 0.01—100輸入量程（A）:100、50、25、10、5、2.5、1、0.5、0.25、0.1、0.05、0.025精度等級：0.02過載能力（A）: 1504.3 準確度4.3.1準確度等級：0.05級 (0.1A~120A)4.3.2功率測量準確度有功功率測量準確度：0.05％/0.1％（PF≥0.5）無功功率測量準確度0.1％、0.2％（PF≥0.5）4.3.3電能測量準確度有功電能測量準確度0.05％、0.1％（PF≥0.5）無功電能測量準確度0.1％、0.2％（PF≥0.5）5．裝置具有完善的保護功能：電壓短路，電流開路保護，負載過載保護；顯示器過壓保護。6. 可進行2～21次諧波試驗，電壓中斷和跌落試驗，諧波幅值可調 7．供電電源： 230V士10％～50Hz8．功耗： 300 VA 工作環境：溫度20℃土5℃ 相對濕度≤85％

<濱州>天正華意電氣設備有限公司 濱州質量靠譜的三相便攜式電能表檢定裝置廠家

濱州三相電能表校驗裝置 手動校驗功能校驗之前首先要預置被校表參數，使用BDJ-3AC標準表需置7個參數，使用RM-10/11標準表需置8個參數，這些參數代碼及定義是：A 被校表額定電流，4位有效數字。H 被校表電流過載倍數，2位有效數字 三 被校表啟動電流千分值，兩位有效數字?？? 校驗控制方式，1位有效數字，“1”表示用光電頭 “2”表示用手動開關 被校表準確度，兩位有效數字。n 校驗圈數，兩位有效數字。預置參數使用“校值”鍵，步驟是：（1）按該鍵，顯示窗口出現全部參數，當前可預置參數的代碼在閃動，重復按該鍵，代碼將依次閃動。（2）選定代碼后，按數字鍵，數字進入該參數位，同時將原有數字左移一位，本參數輸入正確后，可按“校值”鍵輸入下一個參數，比如輸“n”值為5圈，要先按“0”再按 ”即可。（3）全部校驗參數置好后，按“功率”“電能”等任一鍵即可退出預置參數狀態。按“功率”鍵，顯示標準表測量功率，Ｐ窗口顯示１秒功率值，單位瓦特。按“電能”鍵Ｐ窗口將顯示累計電能值，單 表位， 表示當地誤差顯示窗口）同時校３塊表， 對應顯示被校表誤差。在使用光電頭的手動校驗時，沒有收到光電頭脈沖時 ＃為當地誤差顯示窗口）符號位置顯示“ ，每收到一個光電頭脈沖Ｇ１－Ｇ３會閃亮一次），當達到預定圈數，自動顯示出誤差并發出一聲音響，裝置能夠連續不斷地計算和顯示誤差，每次計算結果和累計脈沖數，可一直保 持到下一次校驗結果替代為止，誤差顯示小數點后三位，當誤差大于±１０時顯示Ｅ。7、起動與潛動實驗為了能打印出啟動和潛動實驗結果，設置了“起動”“潛動”鍵。按“起動”鍵可進行啟電流實驗結果 Ic顯示被校表流過毫安值 顯示“ISUA“，這時要調節電流可以用＋、-、鍵調節，每按一次＋ 、-鍵輸出電流改變4千分之一，也可以用電位器進行調節。按“潛動”鍵可以進行潛動實驗，此時電源內部切斷輸出電流， 、顯示為 表示潛動，在潛動實驗時，可以按數字鍵“ 表示相對應被校表潛動實驗合格，打印時合格以 表示，不和格時， 諧波功能諧波功能使用首先要設定諧波值，然后按下“諧波”鍵后，P窗口顯示 ，其余窗口無顯示，待源按照設定的諧波準備好輸出時，顯示恢復正常，此時啟動輸出即帶有諧波。如果諧波已經在上次合成好存在電源內，按“諧波”鍵可以自動轉換成諧波輸出，不用等待。

<濱州>天正華意電氣設備有限公司
濱州質量靠譜的三相便攜式電能表檢定裝置廠家

濱州三相電能表校驗裝置[警告]在未接好電源線并關上后門之前，請勿將電源線插頭插入供電插座，裝置臺體內裸露的接線端子可能會引致觸電，危及生命。在裝置通電前應注意釋放裝置的急停開關（如果曾按下），并確定試驗室的供電插座是否有電，電網相電壓是否220V/380V（線），一般正負誤差不應超過10％，電壓過低或過高，可能造成本裝置功放的供電回路不能可靠工作。在裝置內部安裝的電源插座，通常受裝置電源總開關的控制，裝置未開機前是無電的，插座用于給裝置內配置的標準表等內部儀器供電。在裝置外部安裝的電源插座，不受裝置電源總開關的控制，直接連接在裝置電源的進線端，只要連接上裝置的電源線，這個插座就始終是有電的。按下【電源】開關后，裝置的標準表、誤差計等首先供電（一般裝置內標準表的電源開關應始終開啟），再按下裝置【功放】開關。功放電路由于“延時供電電路”的作用，不會立刻接通電源，約經過幾秒鐘的延時，專伺功放電源接通的交流繼電器吸合，功放電源接通。如果裝置發生漏電或電源短路等故障，過載指示燈將點亮并發出蜂鳴聲報警。更多表位的裝置，掛表架上的誤差顯示系統可能采用獨立結構的開關電源供電，它輸出5V直流電壓給分布式誤差計及顯示器?！?被校表的裝卸被校表的安裝方式一般采用帶有多功能端子的快速自動壓接表架，被校表所有端子一次壓接完成，不用再打螺絲，大大減輕了校驗操作人員的勞動強度。電流輸出在掛表架上各表位的連接和走向是從左到右，從上到下。

濱州三相電能表校驗裝置 儀器操作流程儀器使用中嚴格按照操作流程進行開啟儀器電源→接好儀器端測試線→接電能表端測試線及鉗表→設置檢驗參數→校驗→拆除電能表端測試線→關閉儀器→拆除儀器端測試線。注：鉗表“＋”為電流進、“-”為電流出鉗表中間顏色代表相別：黃-A 相、綠-B 相、紅-C 相2.5 接線校驗三相三線制電能表接線方法:在測三相三線電能表時，儀器的Ua、Uc、COM(三相三線測量時 B 相電壓必須接到電壓端子的公共端COM)電壓端子分別接入所測電能表Ua、Uc、Ub，儀器A、C相電流端接入電能表Ia、Ic脈沖輸入裝置接入電能表光電插座。如圖：校驗三相四線制電能表接線方法:在測三相四線時，將儀器的Ua、Ub、Uc、COM電壓端子分別接入所測電能表Ua、Ub 、Uc、COM；儀器A、B、C相電流端接入電能表Ia、Ib、Ic；脈沖輸入裝置接入電能表光電插座。如圖：校驗單相電能表接線方法:任選儀器A、B 、C 相電壓端一相接入所測電能表“火”線，U0接入“0”線；任選A、B、C相電流鉗表中一支夾到電能表電流線；脈沖輸入裝置接入電能表光電插座。注：1、當儀器從火線的進線口取電壓時，鉗表應接到火線出線上，否則會影響校驗誤差準確度；2、當儀器從火線的出線口取電壓時，鉗表應接到火線進線上，否則會影響校驗誤差準確度。如圖(從火線的進線口取電壓)：如圖(從火線的出線口取電壓)脈沖輸入連接根據采用的校驗方式，把相應的脈沖輸入裝置（光電采樣器、手動開關或電子式電能表脈沖輸入插頭）連接至光電頭插座。同時校驗主副表以三相四線表為例在同時校驗主副表時，除脈沖接線以外其他的接線三相四線的接線一樣(請查看三相四線的接線方法)脈沖接線方法，脈沖采集線1接到主表上，脈沖采集線2接到副表上）

<濱州>天正華意電氣設備有限公司 濱州質量靠譜的三相便攜式電能表檢定裝置廠家

濱州三相電能表校驗裝置三相電能表便攜式裝置內置多功能信號發生器采用DDS技術大規模FPGA與ARM嵌入式系統組成；能產生6路獨立可調的輸出信號，其中三路電壓、三路電流；同時也是裝置的主控系統，通過一路RS232口與PC連接，第二路RS232與誤差處理系統連接；同時通過485通訊口控制電流回路的量程切換，還通過第三路RS232口與三相標準表通訊。內置7英寸彩色觸摸液晶屏，64M電子存儲器，可存儲1000塊電能表的誤差數據，模塊化的操作功能，友好的人機界面。配置一個USB口，可通過U盤，對系統升級和導出誤差數據，也可外接鼠標進行操作。后面板左上方的五芯航空插頭為內置標準表的脈沖輸出口，可輸出標準表的高頻和低頻；中間的RS232為三線串口通訊線，可與電腦聯接；左下方三個航空插座為三塊被校表的脈沖輸入端；其他幾個為，四個電壓輸出端，六個電流輸出端。5.1：液晶界面說明：系統通電，經過初始化，進入開機默認界面：顯示界面分三個功能模塊：● 上方為電量參數顯示部分；直接顯示裝置輸出的電壓、電流、相位角、有功功率、無功功率值；同時在右方還顯示當前的時間、日期，頻率和相序值?！裰虚g部分為相應功能模塊的操作按鍵，通過用手指觸摸，可輸入相應的功能?！裣路讲糠譃樾１淼墓δ苣K，相應有：被校表參數設置、潛動試驗、起動試驗、誤差試驗、誤差數據、更多功能和停止功能。通過切換不同的功能模塊，中間部分也跟著對應變化。5.2：液晶屏的使用方法。例如：對被校表為 額定電壓：220V。標定電流：5A。電表常數1200電流60A的三相四線有功電能表進行誤差試驗、潛動試驗、起動試驗的方法。

<濱州>天正華意電氣設備有限公司

濱州三相電能表校驗裝置主表常數 — 指被測主表的標準電能脈沖常數；輸入范圍為0~100000；設置時，先按【確定】鍵進入修改狀態，此時本項參數變成紅色顯示，再按下相應的數字鍵輸入所需的數字，按【確定】鍵完成設置。副表常數 — 指被測副表的標準電能脈沖常數；輸入范圍為0~100000；設置時，先按【確定】鍵進入修改狀態，此時本項參數變成紅色顯示，再按下相應的數字鍵輸入所需的數字，按【確定】鍵完成設置。主表圈數 — 設置主表的校驗周期，即幾圈（或幾個脈沖）計算一次誤差；先按【確定】鍵進入修改狀態，此時本項參數變成紅色顯示，再按下相應的數字鍵輸入所需的數字，按【確定】鍵完成設置。副表圈數 — 設置副表的校驗周期，即幾圈（或幾個脈沖）計算一次誤差；先按【確定】鍵進入修改狀態，此時本項參數變成紅色顯示，再按下相應的數字鍵輸入所需的數字，按【確定】鍵完成設置。接線方式 — 指被測表計的類型，包括：三線有功、三線無功、四線有功、四線無功四種方式，用【←】、【→】鍵進行切換；輸入方式 — 指被測表脈沖取樣方式，包括：脈沖（光電）方式和手動方式兩種，用【←】、【→】鍵進行切換；注意，用不同的脈沖取樣方式時一定要將本參數設置為與之相應的方式，否則測試可能不正常；電流輸入 — 指電流的取樣方式以及不同取樣方式下電流量程的選擇，用【←】、【→】鍵進行切換；共包括：5A【內部CT】、5A【小鉗】、25A【小鉗】、100A【中鉗】、500A【中鉗】、400A【大鉗】、2000A【大鉗】7種方式，其中5A【內部CT】指內置電流互感器輸入方式，此種方式精度高，但在現場時電流接入比較麻煩，一般在試驗室采用此種方式；其它6中帶鉗的指鉗形互感器輸入方式，本儀器共支持3種鉗表的使用，標準配置為小鉗表（開口圓形，直徑為8毫米，可選擇5A和25A兩種檔位），第二種為中型鉗表（開口圓形，直徑為50毫米，可選擇100A和500A兩種檔位），第三種為大型鉗表（開口長園形，長端為125毫米，寬50毫米），鉗表方式的優點是現場接入方便，不需斷開電流回路，但精度較低。

<濱州>天正華意電氣設備有限公司 濱州質量靠譜的三相便攜式電能表檢定裝置廠家

濱州三相電能表校驗裝置液晶界面液晶顯示界面主要有十三屏，包括主菜單、十二個功能界面，顯示內容豐富。(1)開機界面圖四、主菜單當開機后顯示圖四所示的主菜單界面。屏幕頂端一行顯示狀態參量，包括：程序版本號、電壓檔位、電流輸入方式、日期時間、電池剩余電量（用戶可根據此數值來判斷是否需要為儀器充電）。中部為功能菜單選項，共十二項，包括：參數設置、電氣測試、電表校驗、走字試驗、矢量分析、變比測試、測試_485、波形顯示、頻譜分析、諧波測試、歷史數據、系統校準。通過↑、↓、←、→鍵進行選擇，按確定鍵進入相應功能界面；屏幕下方為提示欄，為用戶進行簡單的操作提示，方便用戶正確操作。（2）參數設置界面圖五、參數設置屏如圖五所示：參數設置界面用于調整試驗前所需要確定的數據。包括：PT變比、CT變比、電表常數、設定圈數、輸入方式、電流輸入、設置日期、設置時間、電表編號、485_規約、485_速率。PT變比 — 當進行高壓計量直接測試時，用來輸入高壓計量表計所接的電壓互感器比值，從而在電氣測試中的一次參量中可直接換算到一次側的電壓值；設置時，先按【確定】鍵進入修改狀態，此時本項參數變成紅色顯示，再按下相應的數字鍵輸入所需的數字，按【確定】鍵完成設置。CT變比 — 分兩種情況；當進行高壓計量直接測試時，用來輸入高壓計量表計所接的電流互感器比值，從而在電氣測試中的一次參量中可直接換算到一次側的電流值；當進行低壓計量表計直接從CT一次側取樣進行電表校驗時，用來輸入計量表計所接的電流互感器比值，才能完成正常的校驗；設置時，先按【確定】鍵進入修改狀態，此時本項參數變成紅色顯示，再按下相應的數字鍵輸入所需的數字，按【確定】鍵完成設置。電表常數 — 指被測表的標準電能脈沖常數，輸入范圍為0~100000；設置時，先按【確定】鍵進入修改狀態，此時本項參數變成紅色顯示，再按下相應的數字鍵輸入所需的數字，按【確定】鍵完成設置。設定圈數 — 指校驗周期，即幾圈（或幾個脈沖）計算一次誤差；先按【確定】鍵進入修改狀態，此時本項參數變成紅色顯示，再按下相應的數字鍵輸入所需的數字，按【確定】鍵完成設置。

<濱州>天正華意電氣設備有限公司 濱州質量靠譜的三相便攜式電能表檢定裝置廠家

濱州三相電能表校驗裝置 功能特點1儀器是集電能表校驗、電參量測試和檢測電網中發生波形畸變、電壓波動等電能質量問題為一體的高精度測試儀器。2、不停電、不改變計量回路、不打開計量設備情況下，在線實負荷檢測計量設備的綜合誤差。3、測量電壓，電流，有功功率，無功功率，相角，功率因數，頻率等多種電參量，從而計算出測試設備回路的測量誤差。4、可顯示被測電壓和電流的矢量圖，用戶可以通過分析矢量圖得出計量設備接線的正確與否。5、電流回路使用鉗形互感器進行測量，操作人員無須斷開電流回路，就可以方便、的進行測量。6、可校驗電壓表、電流表、功率表、相位表等指示儀表以及單相的1A、5A的各種有功和無功電能表。7、可采用光電、手動、脈沖等方式進行電能表校驗。8、測量分析公用電網供到用戶端的交流電能質量，其測量分析：頻率偏差、電壓偏差、電壓波動、電網諧波。9、可顯示單相電壓、電流波形。10、負荷波動監視：測量分析各種用電設備在不同運行狀態下對公用電網電能質量造成的波動。記錄和存儲電壓、電流、有功功率、無功功率、視在功率、頻率、相位等電力參數。11、 測試分析電力系統中無功補償及濾波裝置動態參數并對其功能和技術指標作出定量評價12、可選配條碼掃描器，對電表的條碼進行自動錄入。13、電能表的485通訊接口進行檢測，并能完成現場校驗多功能（智能）電能表的工作需求，可根據電表中已設置的需量周期和滑差的時間對需量進行誤差校驗。14、具備萬年歷、時鐘功能，實時顯示日期及時間?？稍诂F場校驗的同時保存測試數據和結果，并通過串口上傳至計算機，通過后臺管理軟件（選配件）實現數據微機化管理。15、采用大屏幕進口彩色液晶作為顯示器，中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好16、體積小、重量輕，便于攜帶，既可用于現場測量使用，也可用做實驗室的標準計量設備。

---
