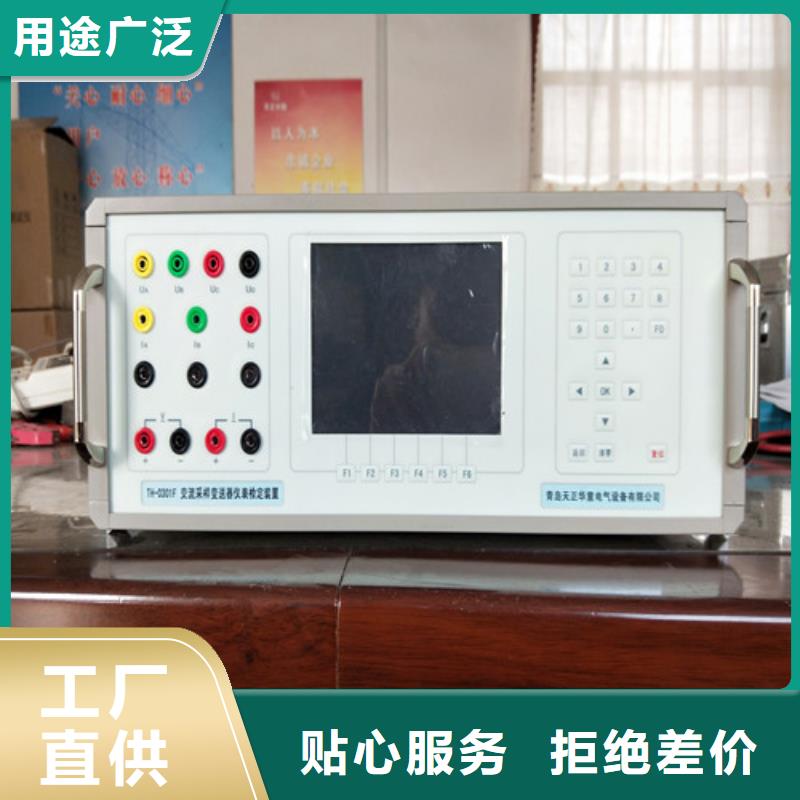

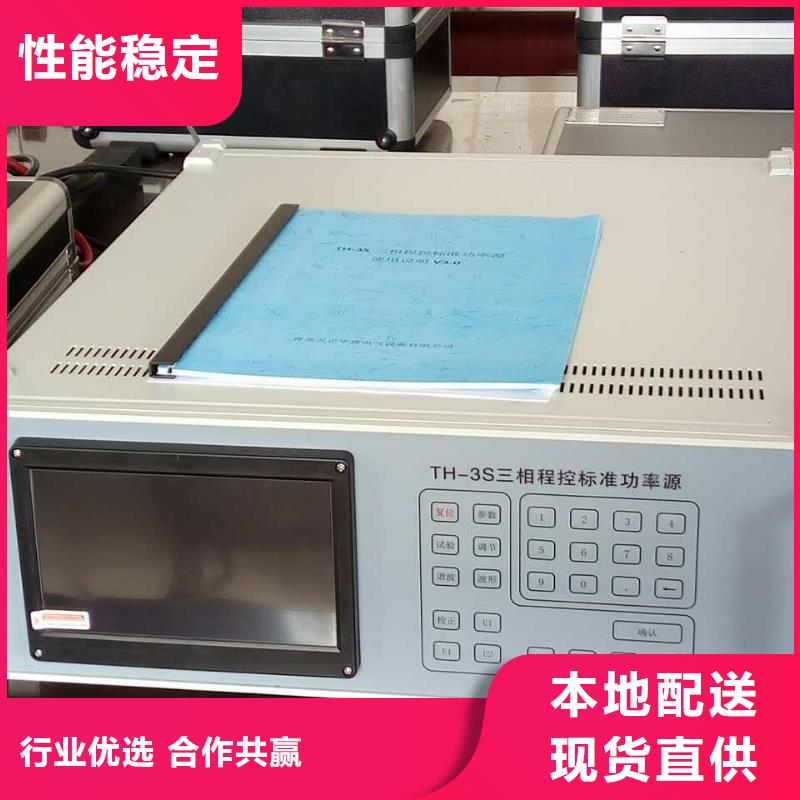

黃岡三相標準功率源 操作說明5．1注意事項：＊ 裝置電源線的地線端或裝置后板的“”大地接線端要可靠接地。＊ 裝置開機通電后，人體不得觸摸裝置接線端、測試線的金屬部分。＊ 裝置開機通電后，裝置后板的“市電100V輸出”接線端即有市電100V交流電壓輸出，請謹慎操作，以免電擊。僅作校同步表時使用。＊ 進行電表檢測前，通電預熱至少20分鐘。關機后至少30秒再開機。＊ 電壓輸出不能短路，電流輸出不能開路。手動切換電壓或電流檔位時，需先將電壓或電流降為零，然后再切換檔位。＊ 裝置的直流電流輸出低端不能與裝置的交流電壓、直流電壓輸出低端共地。因此在使用直流電流時，請將被檢表或標準表與裝置的交流電壓、直流電壓輸出端連接線斷開，以防止因被檢表或標準表內部電路原因而使裝置的直流電流輸出低端與裝置交流電壓、直流電壓輸出低端共地，造成直流電流輸出不準確。＊ 使用直流電壓75mV檔位輸出時，需用專用四芯測試導線，輸出端在后板上（裝置送上級部門檢測時，此線必須攜帶）。＊ 裝置在檢定接線方式為三相三線的表時，被檢儀表的B相電壓輸入端接裝置電壓的公共端Uo。裝置檢測交流單相表時，被檢儀表輸入端接裝置的A相輸出端。＊ 裝置檢定交流電流輕負載表時，請將后板【重載/輕載】開關向下切換到“輕載”（切到“重載”時裝置交流電流輸出為輸出容量；“輕載”時輸出容量約是重載時的一半）。＊ 如遇裝置工作時發出持續的蜂鳴聲，或電壓、電流升不起來時，須關機檢查。＊ 按“存儲”后數據存儲未結束時，不可“復位”或中斷電源，以免數據遭到破壞！＊ 進行初始化時，不可“復位”或中斷電源，以免數據遭到破壞！＊ 關機的順序是先將電壓、電流信號退到零，再撳電源開關。

黃岡三相標準功率源 數據采集“數據采集”是將裝置內存儲的儀表信息、數據上傳到電腦中進行查詢、打印及保存，分為以下幾個部分： （1）讀取數據進入“數據采集”界面，點擊“讀取數據”按鈕后。上位機程序會將裝置內存儲的所有被校信息、數據讀出來，并顯示在“信息”框里。“信息”框里所選表的數據在“數據”框中顯示。表數量多時，讀取時間長，請耐心等待。上傳至“信息”框中的信息，可以修改。（2）輸入校驗輔助信息儀表的信息、數據讀取后，可先在“信息”框中，點擊需輸入校驗輔助信息的儀表，再在“校驗輔助信息”框中輸入或選擇儀表的各項校驗輔助信息，確定無誤后，點擊“保存當前表”或“保存所有表”按鈕進行臨時存儲并在“信息”框中對應欄中顯示出來。（3）存儲儀表的信息、數據讀取完，并輸入好檢定輔助信息后，若要保存到電腦里時，可以一塊、多塊、全部形式，點擊“保存所選的表”按鈕，進行保存。6．6數據管理“數據管理”界面中包括“信息查詢”、“信息表”、“數據”三個信息框和九個功能按鈕，可對儀表數據分別進行修改、刪除、查詢、打印功能。數據管理可以在未與裝置通訊的狀態下，進行修改、刪除、查詢、打印功能操作。信息查詢“信息查詢”框中包括被檢儀表的各項參數信息和校驗輔助信息。在對應欄中輸入、選擇已知信息后，點擊“查詢”按鈕，將在“信息表”框中列出符合查詢條件的所有儀表。點擊“數據刷新”按鈕后，“信息表”框中將列出數據庫內所有的儀表。信息表“信息表”框中會顯示出符合查詢條件的所有儀表?！靶畔⒈怼笨蛑兴@示儀表信息可以直接更改，并直接保存所更改的信息。在“信息表”框中可以選擇需刪除、打印的儀表。

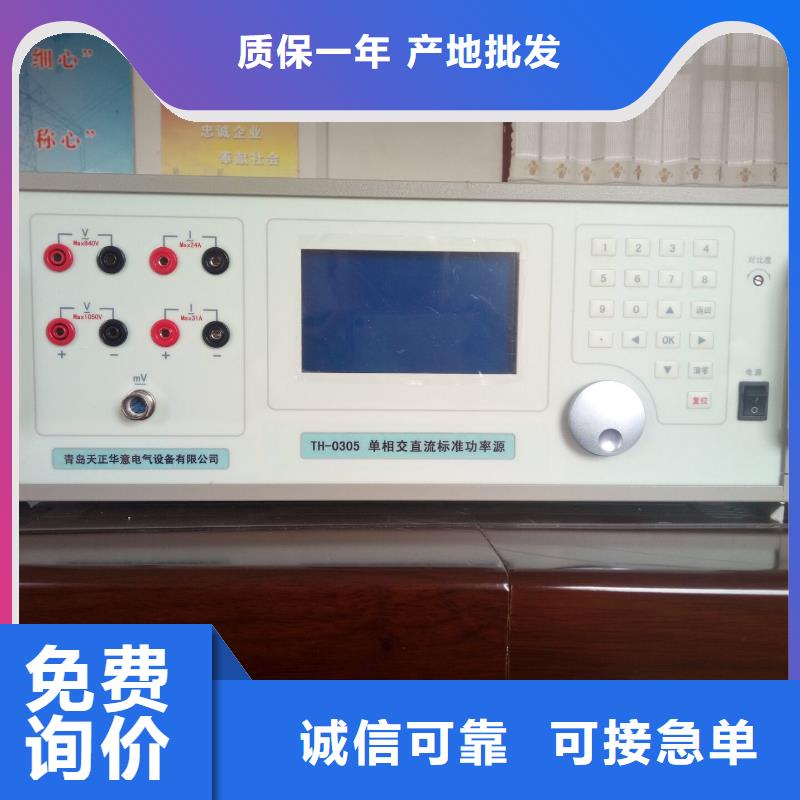

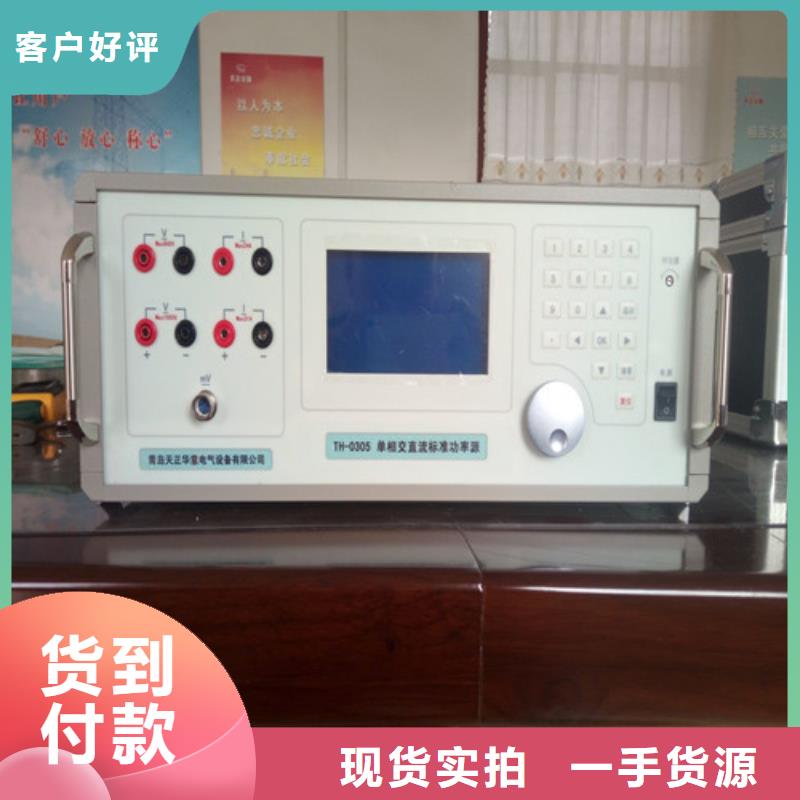

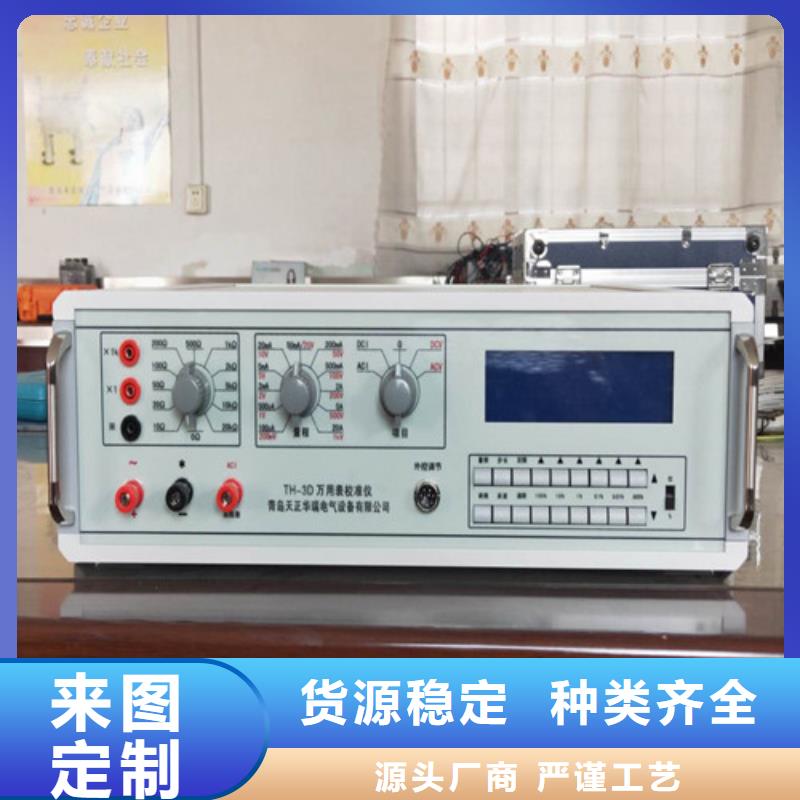

黃岡三相標準功率源本裝置是按照檢定規程JJG124－2005《電流表、電壓表、功率表和電阻表檢定規程》及相關標準的要求而設計的單相0.05級交直流標準裝置?？蓹z定0.2級及以下交直流電壓表、電流表、頻率表、電阻表。源的信號部分用的是DSP和16位高速數模轉換器組成可控制的正弦波、畸變波信號源。裝置設有RS-232接口，能與計算機組成半自動檢定系統。軟件界面友好功能豐富，包括檢定、存儲及查詢功能。 裝置采用240＊128液晶屏，圖表字符顯示清晰，具有精度高、工作穩定可靠、操作方便靈活的特點。2 主要功能及特點2．1 可半自動或手動檢驗電力系統中各種指針式和數字式萬用表、工頻電表（電壓表、電流表、頻率表、電阻表）的基本誤差。2．2 電源部分可生成具有2～31次諧波的畸變波，諧波個數、次數、幅度以及諧波對基波的相位均可程控。2．3 功放的工作頻帶為40Hz～1kHz，有良好的線性。電流功放為恒流源，電壓功放為恒壓源。由于重量輕，本裝置更適合于現場校驗使用。2．4 設有RS-232接口。通過上位機軟件（選件），由PC機控制本裝置可進行自動或手動檢驗，并對結果進行處理和管理。2．5 設有大容量的非易失性存貯器，可存貯500塊被檢表的檢測原始數據，以供查閱和上傳。3 主要技術指標3．1 交流電壓量程 200mV、400mV、2000mV、4000mV、20V、100V、200V、500V、1000V 輸出容量　20VA；3．2 交流電流量程　2mA、4mA、20mA、40mA、0.2A、0.5A、2A、5A、10A、20A輸出容量　20VA

黃岡三相標準功率源 主要技術指標3．1 交流電壓量程　　50V、100V、200V、400V、600V 　 輸出容量　20VA；3．2 交流電流量程　　0.5A、1A、2.5A、5A、10A、20A　　 輸出容量　20VA；3．3 交流電壓、電流調節范圍 0～130％ FS， 調節細度 5×10-5；3．4 工頻交流電壓、電流準確度 0.05％ FS；3．5 有功功率（50V～400V）準確度 0.05％ FS；3．6 無功功率（50V～400V）準確度 0.1％ FS；3．7 電流對同名相電壓的相位準確度　 0.050；3．8 頻　率　　調節范圍 45～65Hz， 調節細度 0.001Hz，調定值準確度0.01Hz；3．9 相　位　　調節范圍0～359.990， 調節細度 0.010；功率因數 調節范圍0～±1， 調節細度 0.0001；調定值準確度0.0005；3．10 交流電壓、電流輸出波形失真度　　 ≤0.3％；3．11 交流電壓、電流及功率輸出穩定度　 ≤0.02％ FS /60s；3．12 諧波2～31次，幅度0～40％，各次諧波相位細度0.010·N（N為諧波次數）；3．13 直流電壓量程 75mV、75V、150V、300V、500V、1000V 輸出容量20W；3．14 直流電流量程　0.5A、1A、2.5A、5A、10A、20A 輸出容量20W；3．15 直流電壓、電流調節范圍0～120％ FS（1000V量程0～105％ FS），調節細度5×10-5；3．16 直流電壓、電流輸出穩定度　 ≤0.02％ FS /60s（峰－峰值）；

黃岡三相標準功率源 操作說明5．1注意事項：＊ 裝置電源線的地線端或裝置后板的“”大地接線端要可靠接地。＊ 裝置開機通電后，人體不得觸摸裝置接線端、測試線的金屬部分。＊ 裝置開機通電后，裝置后板的“市電100V輸出”接線端即有市電100V交流電壓輸出，請謹慎操作，以免電擊。僅作校同步表時使用。＊ 進行電表檢測前，通電預熱至少20分鐘。關機后至少30秒再開機。＊ 電壓輸出不能短路，電流輸出不能開路。手動切換電壓或電流檔位時，需先將電壓或電流降為零，然后再切換檔位。＊ 裝置的直流電流輸出低端不能與裝置的交流電壓、直流電壓輸出低端共地。因此在使用直流電流時，請將被檢表或標準表與裝置的交流電壓、直流電壓輸出端連接線斷開，以防止因被檢表或標準表內部電路原因而使裝置的直流電流輸出低端與裝置交流電壓、直流電壓輸出低端共地，造成直流電流輸出不準確。＊ 使用直流電壓75mV檔位輸出時，需用專用四芯測試導線，輸出端在后板上（裝置送上級部門檢測時，此線必須攜帶）。＊ 裝置在檢定接線方式為三相三線的表時，被檢儀表的B相電壓輸入端接裝置電壓的公共端Uo。裝置檢測交流單相表時，被檢儀表輸入端接裝置的A相輸出端。＊ 如遇裝置工作時發出持續的蜂鳴聲，或電壓、電流升不起來時，須關機檢查。＊ 按“存儲”后數據存儲未結束時，不可“復位”或中斷電源，以免數據遭到破壞?。?進行初始化時，不可“復位”或中斷電源，以免數據遭到破壞！＊ 關機的順序是先將電壓、電流信號退到零，再撳電源開關。

黃岡三相標準功率源 頻率表半自動校驗在圖9中按“5”鍵，選擇儀表類型為頻率表，此時屏幕上部顯示頻率信息輸入欄。 把光標切到相應信息欄目，輸入數值即可。按“▲”、“▼”鍵，切到“頻率范圍”欄時，按“?”鍵可在“45～55Hz”、“46～54Hz”、“47～53Hz”、“48～52Hz”、“49～51Hz”等頻率范圍中選擇；“基值”是計算誤差時的分母值（設被檢頻率表的頻率范圍45～55HZ，基值可能是55-45＝10，也可能是50）；在校驗點數欄輸入校驗點數，完成輸入后按“OK”鍵，顯示如圖12所示。如果出現錯誤提示，可重新輸入正確參數后再按“OK”鍵?！?：下降”表示當前處于上升試驗狀態，按“?”鍵則變?yōu)橄陆翟囼灎顟B(tài)，上升、下降狀態可來回切換。電壓值 下降 ? ：存儲 圖12以45～55Hz頻率表，校驗點數為11為例，輸入上述參數后按“OK”鍵裝置自動進入分格點，頻率值輸出在差點標準值的0.25Hz位置，用“1～5”鍵調節輸出電量使被檢儀表指針對準所選的校驗點，按“OK”鍵，顯示此點誤差；此時裝置自動進入順序第二點的校驗，光標在第二點位置，裝置頻率值輸出在差第二點標準值0.25Hz位置，用“1～5”鍵調節輸出電量使被檢儀表指針對準所選的校驗點，按“OK”鍵，顯示第二點誤差。依此類推上升完成一個校驗點(55Hz) 校驗后，裝置頻率值輸出至55.25Hz位置，裝置自動進入做下降誤差狀態，用“1～5”鍵配合“6”鍵調節（下降）輸出電量使被檢儀表指針對準一個校驗點，按“OK”鍵示此點誤差，同時顯示變差；然后裝置自動進入倒數第二點（即54Hz）的校驗，光標在倒數第二點位置，裝置頻率值輸出至54.25Hz位置，用“1～5”鍵調節輸出電量使被檢儀表指針對準所選的校驗點，按“OK”鍵，顯示此點誤差和變差，依此類推。

黃岡三相標準功率源 電能測量在主菜單中按“4”鍵進入圖5界面。將被檢電能表脈沖輸出接至表的電能脈沖輸入端，按“▼”鍵移動光標到相應設置欄，輸入正確的校驗圈數、被檢表常數、標準偏差次數、脈沖預置數（指本表單相額定功率對應的高頻脈沖頻率，700000Hz），按“OK”鍵開始測量被檢電能表誤差，剩余圈數欄開始倒計數，計數為零時顯示該次測得的誤差值，然后校驗圈數值重置剩余圈數欄，開始下一次的測量。各設置欄參數默認如下：“校驗圈數”為2（范圍1-9999）；“檢表常數”為14400（范圍1-999999）；“脈沖預置”為20000Hz（標準脈沖常數在100V/5A時為0，對應關系詳見附錄1）；“偏差次數”為5（范圍5-10）。表內可保存9個被檢表常數根據操作提示框按“▲”鍵選擇常數，按“▼”鍵保存已輸入或修改后的常數。默認可選的常數為：600 1200 2400 3600 7200 14400 36000 72000 144000。 標準脈沖輸出接口輸出高頻脈沖，供電能表校驗裝置讀取，標準脈沖頻率可在“脈沖預置”框中預置。測試標準偏差時按“▼”鍵移動光標到“偏差次數”欄，按“OK”鍵開始測量，累計按“OK”鍵次數達“偏差次數”欄中設定的次數后即可顯示出被測標準偏差值。按“SEL”鍵循環切換顯示有功功率和無功功率。

黃岡三相標準功率源 電能測量在主菜單中按“4”鍵進入圖5界面。將被檢電能表脈沖輸出接至表的電能脈沖輸入端，按“▼”鍵移動光標到相應設置欄，輸入正確的校驗圈數、被檢表常數、標準偏差次數、脈沖預置數（指本表單相額定功率對應的高頻脈沖頻率，700000Hz），按“OK”鍵開始測量被檢電能表誤差，剩余圈數欄開始倒計數，計數為零時顯示該次測得的誤差值，然后校驗圈數值重置剩余圈數欄，開始下一次的測量。各設置欄參數默認如下：“校驗圈數”為2（范圍1-9999）；“檢表常數”為14400（范圍1-999999）；“脈沖預置”為20000Hz（標準脈沖常數在100V/5A時為0，對應關系詳見附錄1）；“偏差次數”為5（范圍5-10）。表內可保存9個被檢表常數根據操作提示框按“▲”鍵選擇常數，按“▼”鍵保存已輸入或修改后的常數。默認可選的常數為：600 1200 2400 3600 7200 14400 36000 72000 144000。 標準脈沖輸出接口輸出高頻脈沖，供電能表校驗裝置讀取，標準脈沖頻率可在“脈沖預置”框中預置。測試標準偏差時按“▼”鍵移動光標到“偏差次數”欄，按“OK”鍵開始測量，累計按“OK”鍵次數達“偏差次數”欄中設定的次數后即可顯示出被測標準偏差值。按“SEL”鍵循環切換顯示有功功率和無功功率。

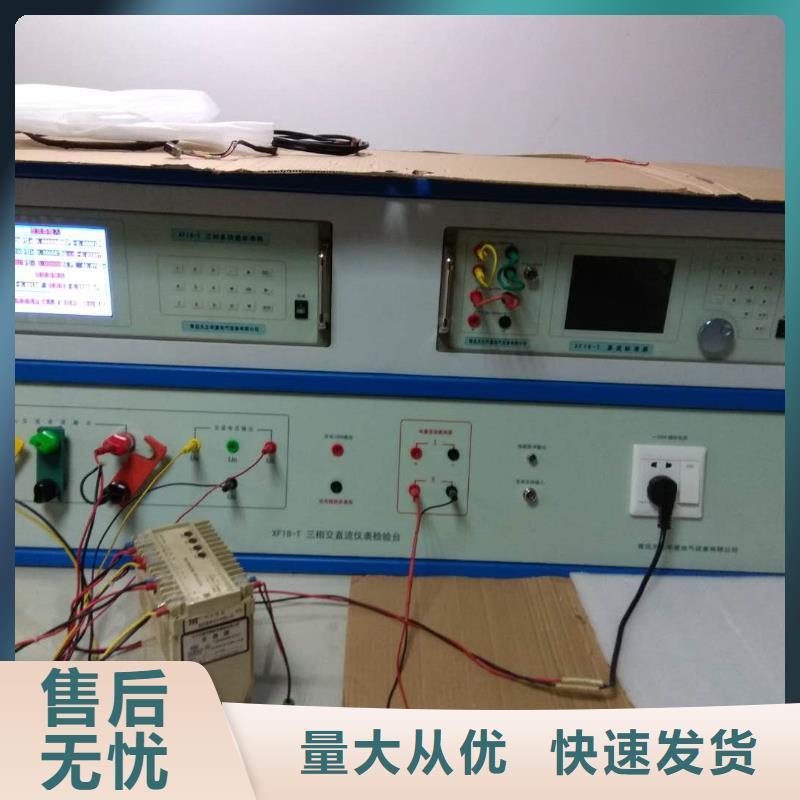

黃岡三相標準功率源 本裝置核心部分采用32位DSP和16位高速低功耗數模轉換器組成高精度工頻交流采集器。既可用做校驗裝置的標準表，又可用做測試校驗裝置的校驗儀。采用6.4寸TFT彩色液晶屏，圖表字符顯示清晰。具有量程寬、精度高、工作穩定可靠、操作簡單的特點。2 主要功能及特點2．1 可測量交流電壓、電流、有功功率、無功功率、頻率、相位和功率因數；2．2 可測量電壓、電流諧波含量和波形失真度；2．3 作為測量有功電能、無功電能標準時，輸出標準脈沖頻率可達2MHZ；2．4 可測量校驗裝置的電壓、電流、功率穩定度；2．5 可測量校驗裝置的標準偏差估計值；2．6 可測量校驗裝置的三相電壓對稱度、三相電流對稱度；2．7可測量直流電壓和直流電流（選項）；2．8設有RS-232接口，可由PC進行控制操作；2．9與校驗臺配合，可組成一套高精度、高穩定度的三相電表測試系統。

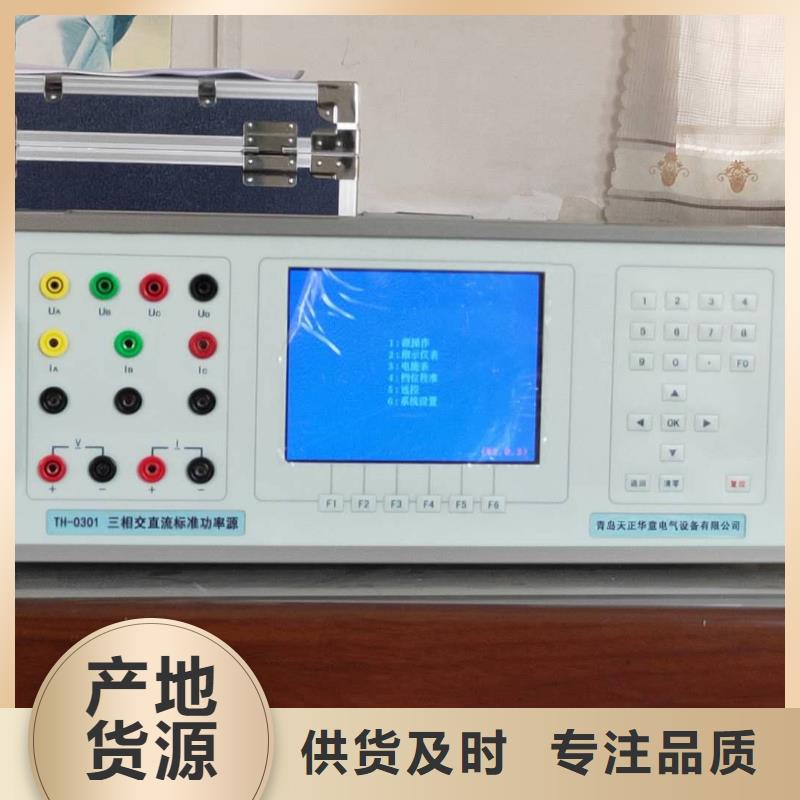

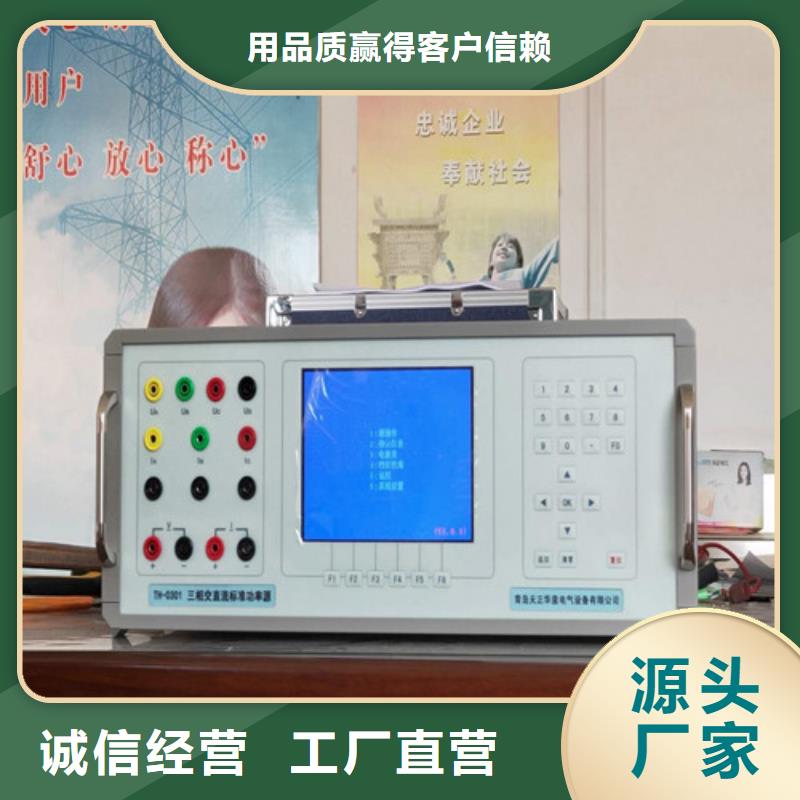

黃岡三相標準功率源 主菜單開機后液晶顯示器出現圖3所示主菜單界面，根據主菜單提示，按液晶顯示器右邊數字鍵進入相應子菜單。如交直流指示儀表校驗的全部操作可在“2：指示儀表”中完成。5．3 源操作“源操作”分為“交流輸出設置”操作和“直流輸出設置”操作。功能是在裝置輸出范圍內，在“交流輸出設置”或“直流輸出設置”界面中設置所需的輸出電量。5. 3. 1交流源輸出設置在主菜單中，按“1”鍵進入“源操作”子菜單界面，在“源操作”子菜單中按“1”顯示如圖4。在這里，可根據需要對交流源輸出進行設置。圖的上半部分（輸出檢測）顯示內置標準所測得的各相電壓、電流、功率、功率因數（或角度）和三相總的有功功率、無功功率、功率因數及頻率。其中：⑴ “總有功功率”顯示與“總無功功率”顯示會隨接線方式是有功還是無功而變換位置。⑵ 頻率欄中初始狀態為標頻50Hz。按屏幕下方“頻率”鍵進入“交流頻率輸出設置”界面后，按“9”（市電/標頻）鍵，可將頻率由“標頻”狀態轉成“市電”狀態并且頻率欄中顯示“市電”。⑶ 在圖4中按屏幕下方“因數”鍵進入“交流因數輸出設置”界面后，按數字鍵“9”（因數/角度切換）鍵后，各相的“功率因數”顯示會變換成“角度”顯示。⑷ 由于屏幕空間有限，故所有界面“輸出檢測”中，總的有功功率、無功功率單位分別默認為“W”、“Var”頻率的單位默認“Hz”不再顯示出來。圖的中間部分（輸出設置）顯示裝置當前所設置的電壓、電流檔位；相別、接線方式的狀態；電量的幅值。圖的下半部分（交流XX輸出設置）是提示當前設置的對象和使用各數字鍵在當前界面中對應的功能。其中：“交流XX（XX為電壓，或電流，或因數，或角度，或諧波，或頻率）輸出設置”是提示當前設置的對象。可通過按屏幕下方六個按鍵和右邊的按鍵，根據提示選擇不同的操作對象和操作方式。⑴ 在“交流電壓輸出設置”界面中：
