楚雄直流系統接地故障定位儀 使用方法5．1 接線5．1．1 分析儀接線分析儀共配有兩段連接插頭，其中I段包括一條紅色連接線、一條黑色連接線以及一條黃色連接線；II段包括一條紅色連接線以及一條黑色連接線。將配備的紅、黃、黑三條連接線插座一端按顏色標記插入分析儀I段插頭處；斷開電源開關，將紅、黃、黑三條連接線的另一端按如下述接入：將紅色連接線的紅夾連接到第I段母線的正極處；將黃色連接線的黃夾連接到第I段母線的地；將黑色連接線的黑夾連接到第I段母線的負極處；如果要檢測直流互竄，需將配備的紅、黑兩條線按下述接入裝置與系統：將紅色連接線與黑色連接線插座一端按顏色標記插入分析儀II段插頭處；將紅色連接線的紅夾連接到第II段母線的正極處；將黑色連接線的黑夾連接到第II段母線的負極處；如下圖示：不做直流互竄檢測時不接第II段母線的兩條連接線。5．1．2 探測儀與采集器連接將充滿電量的4節5號充電電池裝入探測儀的電池倉內；將采集器航空插一端與探測儀插座相連接。5．1．3上電檢查各部分接線無誤后，開啟分析儀電源開關，電源指示燈與液晶屏均被點亮，設備進入工作狀態，如果系統不存在接地，則分析儀正常指示燈亮，如果存在正接地則正接地指示燈亮，如果存在負接地則負接地指示燈亮。5．2 操作5．2．1 分析儀操作分析儀面板上共有四個按鍵，可對分析儀的工作參數進行調整，按鍵排列圖如下：調幅：通過該按鍵可以實現電流信號幅值大小的調節，電流信號幅值可在0mA0.25mA0.5mA1mA2mA之間進行循環設定，開機默認為1mA。復位：通過該按鍵可以實現程序重新初始化重新運行。波形：通過該按鍵可以實現電流波形的選擇，電流波形可選擇為方波或正弦波，當設定為方波時分析儀狀態欄波形顯示為“”，當設定為正弦波時分析儀狀態欄顯示為“”，開機默認為“”。

楚雄直流系統接地故障定位儀裝置原理2.2.1 絕緣故障查找原理系統分析儀與被測直流母線相連，采用乒乓原理計算被測直流系統的平衡橋電阻及對地絕緣電阻，如果被測直流系統存在絕緣故障，系統分析儀則向直流系統投入設定好頻率和幅值的檢測橋，探測儀通過對各支路中電流信號的檢測來實現接地故障點的定位，檢測原理如下圖示：圖中饋線1為正常饋線，饋線n為存在負對地絕緣故障的饋線，為絕緣故障阻值，R為系統平衡電橋。分析儀檢測到絕緣故障后向直流系統投入檢測橋，該檢測橋以圖示中的E、F表示，該檢測橋的投入使直流系統對地電壓產生一個已知頻率的周期性變化量，設該變化量的頻率為、使直流系統產生的對地電壓變化幅值為，則流過上的電流變化幅值為，變化頻率與檢測橋投入頻率相同。探測儀分別在A，B，C處進行檢測。在A處檢測不到該變化電流信號，說明饋線1沒有絕緣故障，在B處可以檢測到該變化電流信號，說明饋線n存在絕緣故障，而在C處檢測不到該變化電流信號，從而可以確定絕緣故障點處于B、C之間。2.2.2 直流互竄查找原理系統分析儀與被測兩段直流母線相連，向其中一段母線切換檢測橋，比較兩段母線電壓變化波形，通過電壓變化關系判斷系統是否存在環網故障或絕緣故障，如果存在環網故障或絕緣故障，則持續啟動檢測橋，以供支路探測儀實現環網故障點的定位。當兩段支路存在環網故障時，可使用探測儀和采集器對可能存在環網故障的支路進行逐一檢測，根據探測儀顯示波形和方向終實現環網故障點的查找。

<楚雄>天正華意電氣設備有限公司 直流系統絕緣監測儀楚雄值得信賴

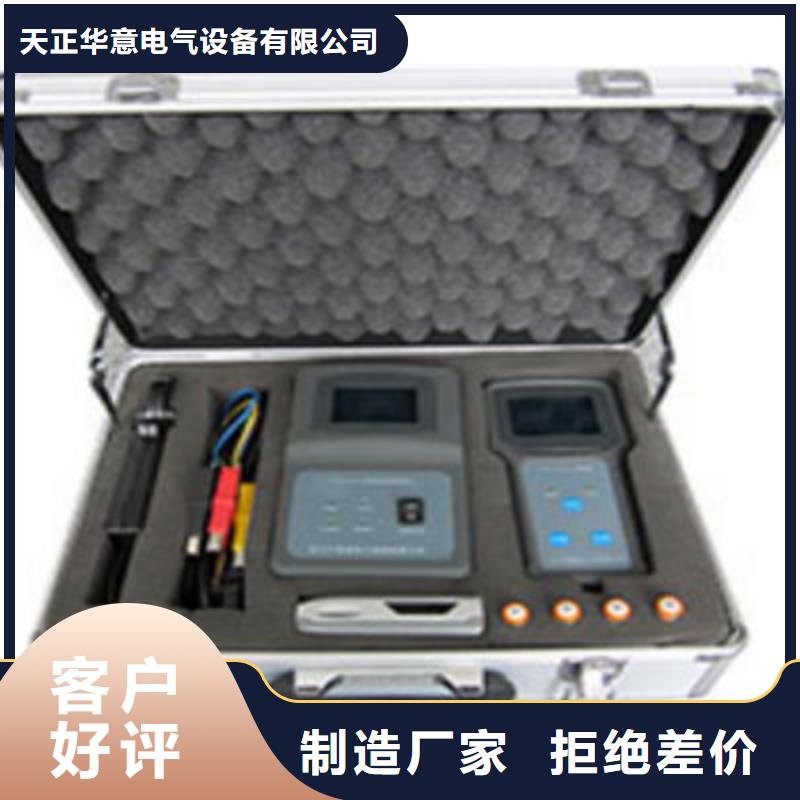

楚雄直流系統接地故障定位儀便攜式直流接地檢測儀是新一代直流接地故障測試儀。它能夠適用于任何電壓等級的直流系統，配備了高精度的檢測鉗表，通過對多種信號的處理大大提高了檢測范圍與抗干擾能力；采用了的算法和先進的模糊控制計算理論，將被檢測絕緣支路的優勢程度以數值的形式表示出來，充分體現了人工智能的優越性；對于接地點位置的斷定，它們更是擁有準確的判斷力，每次檢測都能夠指出接地點位置及方向。本裝置以系統為首要前提，按行業標準的要求，以可靠的低頻信號方式進行檢測，并在現場進行了大量的實際應用，對系統無任何影響。發電廠、變電站的直流系統為控制、保護、信號和自動裝置提供電源，直流系統的連續運行對保證發供電有著極大的重要性。由于直流系統為浮空制的不接地系統，如果發生兩點接地，就可能引起上述裝置誤動、拒動，從而造成重大事故。因此當發生一點接地時，就應在保證直流系統正常供電的同時準確迅速地探測出接地點，排除接地故障，從而避免兩點接地可能帶來的危害。TH-3000便攜式直流接地檢測儀用于在不斷電情況下查找發電廠、變電站直流系統接地點的準確位置。各種類型的接地故障，均能迅速地查找出接地點，準確率達到100％。本儀器與國內外同類型的儀器相比具有以下優點：使用簡單。

<楚雄>天正華意電氣設備有限公司 直流系統絕緣監測儀楚雄值得信賴

楚雄直流系統接地故障定位儀如果現場條件允許，建議在檢測時斷開環路的連接壓片，以提高檢測效率，減少檢測時間。不能斷開環路或環路本身就是非正常的，這時分析儀所發信號都會被環路把信號分流，造成在環路內都能檢測到接地信號，導致找不到接地點的具體方向。可根據方向判斷接地點。下面就第1種環路情形舉例說明查找環路接地點的方法，如圖所示： 如圖所示：支路1和支路2形成一條環路，而支路3是環路上的一條分支并有接地故障。用探測儀分別在A、B、C、D、E五個點檢測，其箭頭指的方向是探測儀所檢測的接地點方向，根據A、B、C、D、E點所檢測接地點的箭頭方向可知E點所在的支路是環路的分支，有接地故障并能故障定位。其它類型的環路接地可以采用類似的方法進行故障點定位。利用“波形”來判斷接地通過波形可以判斷被檢測支路的接地程度：波形幅值越大說明被檢測支路接地阻抗越小；波形越平滑，說明被檢測支路絕緣越好。六、注意事項（1）由于裝置是精密儀器，在運輸、使用和存放時要小心輕放，各部件要防止摔、跌等強烈震動，保證使用的高精度。（2）每次開啟探測儀后進行檢測前，探測儀與分析儀之間要進行一次信號的同步，同步時需保持探測儀與分析儀之間在5米以內的距離，信號同步完成之后，探測儀可以遠離分析儀，使用時，信號同步后請保持探測儀開啟狀態。（3）每次使用完成后，需將探測儀的電池從電池倉中拔出，充滿電后以供下次使用，探測儀電量不足時，應立即更換電池以保證檢測的順利進行。（分析儀一定要接在被檢測支路之前（按電流流向），正、負、地三條線分別對應接在直流正母線、負母線和地線上，保證接地線接地良好。（5） 由于采集器的靈敏度很高，在檢測時應讓采集器處于靜止狀態，以免影響檢測準確度。（5） 探測儀使用采集器檢測時，如果出現“鉗表飽和”的字樣，請確保采集器所鉗支路的漏電流大小沒有超過2A，如超過此數值，請鉗正負極雙根線。（6） 由于探測儀采集器采用齒片交錯工藝，在使用時，打開采集器卡好線后，采集器要完全自然閉合，若是不能自然閉合，應觀察后小心閉合，不能外加大力強行閉合，如強行閉合，會導致鉗口上的齒片錯位，損壞采集器。

直流系統絕緣監測儀楚雄值得信賴 <楚雄>天正華意電氣設備有限公司

楚雄直流系統接地故障定位儀技術參數1、信號發送器：工作電壓：直接從母線上取電(工作電壓為48V～260V)母線接地電阻檢測范圍：0-500 KΩ母線接地電阻測量精度：誤差≤10％功耗：小于10W外型尺寸（長×寬×高）：238×134×45（mm）重量：1.7㎏適應溫度：-10℃-＋50℃2、接收器：工作電壓：12V（鋰電池工作工作電壓為10.8V～12.6V）支路接地電阻檢測范圍：0-200 KΩ支路接地電阻測量精度：誤差≤10％ 功耗：小于1W外型尺寸（長×寬×高）：238×134×45（mm）重量：1.5㎏適應溫度：-10℃-＋50℃四、前面板各部件功能及菜單介紹：（一）、信號發送器1、電源開關：開關置ON，接通工作電源，電源指示燈亮。2、母線/支路：開關置母線時，儀器檢測母線（電橋測量）；開關置支路時，儀器檢測支路（電橋不測量）。3、顯示器：彩屏，分辨率320＊240，動態顯示。（二）、接收器 、電源開關2、按鍵：↑(上)、↓(下)、←(左)、→(右)、ESC(取消)、ENTER(確定)。3、顯示器：彩屏，分辨率320＊240，動態顯示。（三）、 接收器菜單說明:1、報警門限設定支路接地報警門限2、語音功能（1）、總開關語音總開關（2）、開機語音未啟用（3）、同步提示未啟用（4）、電池欠壓開：電池電壓低于10.8V時 ，語音報警輸出關：電池電壓低于10.8V時 ，蜂鳴器報警輸出（5）、接地報警開：接地電阻小于等于報警門限時 ，語音報警輸出關：接地電阻小于等于報警門限時 ，蜂鳴器報警輸出3、同步信號開：發送機接收機有同步信號（優先選用、測量準確）關：發送機接收機無同步信號4、檢測方式自動檢測：表示實時檢測，無須人工按鍵手動檢測：表示需按ENTER鍵才進入檢測5、開機顯示未啟用6、開始檢測進入檢測界面

楚雄直流系統接地故障定位儀直流系統接地是一種易發生且對電力系統危害較大的故障。直流系統正極接地，可能造成繼電保護誤動，因為跳閘線圈接直流電源負極，系統再有一點接地或絕緣不良，可能引起保護誤動；直流系統負極接地，系統再有一點接地或絕緣不良，可將跳閘回路或合閘回路短路，造成保護拒動，此時系統發生故障，保護的拒動必然導致系統事故擴大，同時還可能燒壞繼電器的觸點或燒保險。我公司自主設計制造的便攜式直流接地查找儀，能夠適用于任何電壓等級的直流系統，配備了高精度的檢測鉗表，通過對多種信號的處理大大提高了檢測范圍與抗干擾能力；采用了先進計算方法和模糊控制理論，將被檢測支路的絕緣程度以絕緣指數及波形的形式表示出來，充分體現了人工智能的優越性；對于接地點位置的斷定，它們更是擁有準確的判斷力，每次檢測都能夠指出接地點位置相對檢測點的方向，從而快速、準確地實現環路接地檢測。除此之外，用戶可以根據自身系統需要在絕緣告警門限值范圍內訂制合適的絕緣告警門限值的設備，用戶只需要將鉗表上的檔位與檢測器上的量程對應起來就能實現直流接地的檢測或者是絕緣程度的分析。

<楚雄>天正華意電氣設備有限公司 直流系統絕緣監測儀楚雄值得信賴

楚雄直流系統接地故障定位儀 模式：通過該按鍵可以實現分析儀工作模式的選擇，分析儀工作模式可選擇為自動模式或強制模式，當設定為自動模式時分析儀狀態欄模式顯示為“Auto”，當設定為強制模式時分析儀狀態欄模式顯示Force”開機默認為“Auto”。關于強制模式與自動模式的說明：當分析儀式工作在自動模式時，只有檢測到第I段母線系統對地電壓發生一定偏差之后才啟動檢測橋進行故障判斷，當系統恢復正常后會自動停止檢測橋的投入；當分析儀工作在強制模式時，分析儀會主動啟動檢測橋進行故障檢測，檢測完成之后無論是否存在接地或環網故障都將會向系統對地投入檢測橋。5．2．2 探測儀操作探測儀面板共設有三個按鍵，分別為“電源”“功能”“測試”，探測儀所有的檢測功能均可通過這三個按鍵來實現，探測儀兼容D型采集器和A型采集器，使用時請注意接入的采集器類型以及不同采集器類型對應的分析儀的“”和“”波形狀態。電源：電源開關按鍵；功能：按功能鍵選擇所需要的測試功能項；測試：選擇需要的功能后按此鍵開始測試。5．3 顯示5．3 .1分析儀顯示開機后分析儀進入主界面顯示，分析儀有一個顯示畫面，顯示內容如下：分析儀開機便會對系統進行檢測，檢測完畢后分析儀主界面上顯示系統當前電壓、系統正負對地電壓、正負對地絕緣電阻大小、系統分布電容大小、交流竄電狀態及是否存在環網故障。如果分析儀檢測到系統存在正極或負極絕緣故障，則對應的“正接地”或“負接地”故障指示燈閃爍。如果分析儀檢測到系統存在環網故障，則“正接地”與“負接地”故障指示燈同時閃爍。指示燈閃爍時表示分析儀正在向被測系統對地按設定的信號幅度和頻率切換檢測橋，指示燈處于非閃爍狀態時則分析儀沒有切換檢測橋。

<楚雄>天正華意電氣設備有限公司 直流系統絕緣監測儀楚雄值得信賴
直流系統絕緣監測儀楚雄值得信賴 <楚雄>天正華意電氣設備有限公司

楚雄直流系統接地故障定位儀技術參數1、信號發送器：工作電壓：直接從母線上取電(工作電壓為48V～260V)母線接地電阻檢測范圍：0-500 KΩ母線接地電阻測量精度：誤差≤10％功耗：小于10W外型尺寸（長×寬×高）：238×134×45（mm）重量：1.7㎏適應溫度：-10℃-＋50℃2、接收器：工作電壓：12V（鋰電池工作工作電壓為10.8V～12.6V）支路接地電阻檢測范圍：0-200 KΩ支路接地電阻測量精度：誤差≤10％ 功耗：小于1W外型尺寸（長×寬×高）：238×134×45（mm）重量：1.5㎏適應溫度：-10℃-＋50℃四、前面板各部件功能及菜單介紹：（一）、信號發送器1、電源開關：開關置ON，接通工作電源，電源指示燈亮。2、母線/支路：開關置母線時，儀器檢測母線（電橋測量）；開關置支路時，儀器檢測支路（電橋不測量）。3、顯示器：彩屏，分辨率320＊240，動態顯示。（二）、接收器 、電源開關2、按鍵：↑(上)、↓(下)、←(左)、→(右)、ESC(取消)、ENTER(確定)。3、顯示器：彩屏，分辨率320＊240，動態顯示。（三）、 接收器菜單說明:1、報警門限設定支路接地報警門限2、語音功能（1）、總開關語音總開關（2）、開機語音未啟用（3）、同步提示未啟用（4）、電池欠壓開：電池電壓低于10.8V時 ，語音報警輸出關：電池電壓低于10.8V時 ，蜂鳴器報警輸出（5）、接地報警開：接地電阻小于等于報警門限時 ，語音報警輸出關：接地電阻小于等于報警門限時 ，蜂鳴器報警輸出3、同步信號開：發送機接收機有同步信號（優先選用、測量準確）關：發送機接收機無同步信號4、檢測方式自動檢測：表示實時檢測，無須人工按鍵手動檢測：表示需按ENTER鍵才進入檢測5、開機顯示未啟用6、開始檢測進入檢測界面

<楚雄>天正華意電氣設備有限公司 直流系統絕緣監測儀楚雄值得信賴

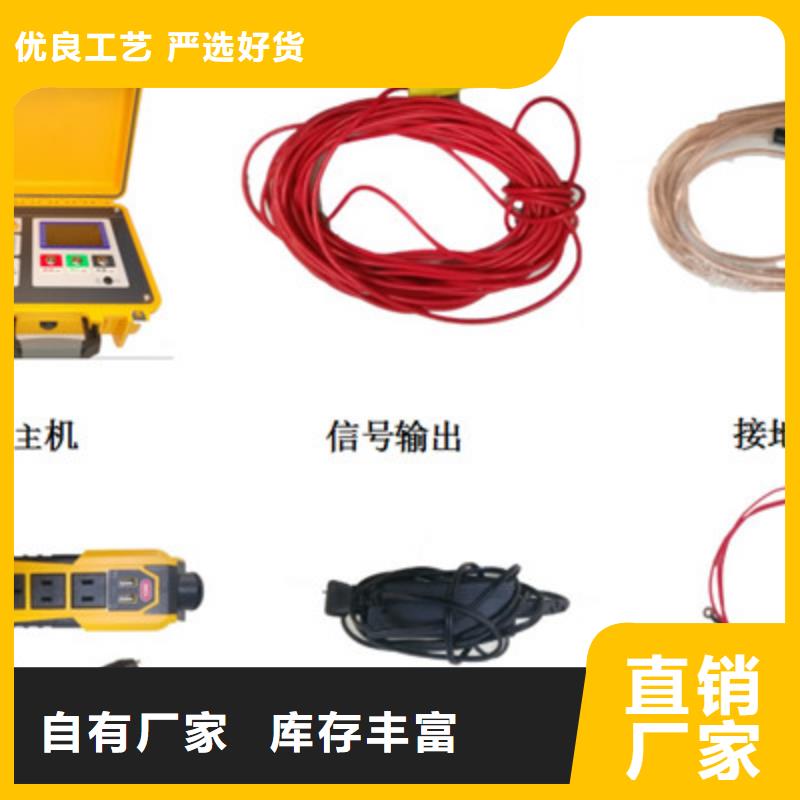

楚雄直流系統接地故障定位儀本信號發生器不采用傳統的LC或RC的振蕩電路，而采用全新的數字技術，因而具有信號穩定的特點。該信號發生器由單片機、A/D轉換電路、信號放大濾波電路、功率放大及隔直電路、輸出反饋及保護等部分組成，其實現原理圖如下：信號發生器原理圖信號接收器原理圖三、技術指標1、信號發生器?輸出信號頻率：2.5Hz?信號空載輸出電壓：±20V±5％?信號電壓幅值誤差：＜5％?信號短路輸出電流：≤80mA?輸出口抗沖擊能力：400V直流沖擊?電源電壓：AC220V±10％?電壓頻率：50Hz±5％?輸入保險：200mA?功率：3W?體積：300mm×270mm×200mm2、信號接收器?信號電流檢測靈敏度：0.5mA?信號發生器阻抗：40K?輸出電流：2.5毫安?接收器顯示：數字0-19?體積：210mm×100mm×32mm?A鉗口尺寸：Φ50mm?B鉗口尺寸：Φ7mm×9mm3、整機?檢測接地電阻：300KΩ?檢測電容：20μF?接地電阻測量精度：0-4.5KΩ 誤差≤0.5KΩ?接地電容檢測范圍：3-60uF?接地電容測量精度：3-10uF 誤差≤1uF四、儀器結構1、整機構成①信號發生器 ②信號接收器 ③A鉗（大鉗）④B鉗（小鉗） ⑤信號輸出線 ⑥電源線2、信號發生器（見圖1）圖1 信號發生器面板圖示意圖【電源輸入】：信號發生器工作時需要外接AC220V電源，該電源插座下部方框內有一保險絲（2A）。【電源開關】：開機時將開關標有“I”的一端按下，關機時將另一端標有“O”的一端按下。【輸出指示】：打開電源后信號發生器即開始輸出信號，信號輸出正常時，輸出指示燈會閃爍，表示有正常低頻電壓輸出。【信號輸出】：信號輸出口。

<楚雄>天正華意電氣設備有限公司

楚雄直流系統接地故障定位儀撥碼開關工作狀態開機顯示強制信號模式檢測范圍/kΩ＠220V123限幅/V限流/mA關關關201992.0非強制模式0—100開關關502994.00—200關開關00996.00—50開開關x1998.00—600關關開201993.0強制模式0—100開關開502995.00—200關開開x2997.00—50開開開x3999.00—600設備出廠默認為開機顯示998.0模式，即不限幅，限流1mA。強制信號模式：在強制信號模式下，如果系統接地阻抗發生變化，信號電流大小保持不變；在非強制信號模式下，如果系統接地阻抗發生變化，且變化超過一定門限值，分析儀重新計算信號電流大小。開機顯示996.0模式下，分析儀工作在不發信號模式下。限幅在表格中表示為“x”表示該檔位沒有限幅。（4 ）檢測技巧“鉗單根”的檢測方法如果是正極接地，將采集器鉗在正極電纜上，檢測方法同上；如果是負極接地，則鉗在負極電纜上，檢測方法同上。多回路線一起檢測提高檢測效率將采集器鉗在這扎電纜上（注：采集器鉗口必須能完全閉合），如果檢測出絕緣正常，說明被檢測的這扎電纜都沒有接地故障；如果通過檢測判斷該扎線纜存在絕緣故障，說明被檢測的這扎電纜中有一回路或多回路有接地故障，必須將該扎電纜分開檢測。分析儀接入點說明根據直流系統接地故障的情況，將分析儀接到靠近蓄電池輸出端的正、負母線和地線上。檢測時，應使分析儀始終接在直流支路的電源端，而探測儀始終在直流支路的負荷端進行檢測。

直流系統絕緣監測儀楚雄值得信賴

楚雄直流系統接地故障定位儀信號發生器與檢測器不受距離限制在復雜的直流系統中，信號發生器接入點可能與接地查找點有著很長的一段距離，不過檢測器并不受此距離的限制，可以在同一個系統中的任何一點進行查找。3.7 運行、可靠信號發生器是需要接入直流系統之中的，這就對設備的性與根據直流系統現場的實際情況，信號發生器可智能式產生1.0—5.0mA 的信號電流，且功率小于0.2W，適用于各類直流系統，對直流系統的運行、可靠運行提供了保障。四、裝置主要技術指標4.1 可檢測接地電阻范圍　系統電壓為220V時：　0 -500KΩ系統電壓為110V時：　0 -250KΩ系統電壓為48V時：　 0 -50KΩ系統電壓為24V時：　 0 -10KΩ4.2 檢測信號功率 ≤ 0.2W(信號發生器輸出功率)?輸出信號頻率：2.5Hz4.3 抗對地分布電容值：對地電容單支路≤8uF，系統對地總電容≤100uF；4.4 適用直流系統電壓：220V±10％，110V±10％，48V±10％，24V±10％，或用戶提出其它電壓等級；4.5環境溫度：-35℃～＋55℃；4.6 相對濕度：≤95％ 4.7總質量：2.8kg 4.8 外形尺寸（鋁合金包裝箱）：460x240x120（mm）五、使用方法5.1 將信號發生器接入直流系統：信號發生器的信號連線，紅夾接正母線，黑夾接負母線，黃夾接地線。確定信號發生器正確接好后，打開信號發生器電源開關。5.2 按不同電壓等級自適應輸出信號：信號發生器自適應不同電壓等級的直流系統，系統無接地故障時，“正常”指示燈亮。液晶顯示屏顯示接入直流系統電壓、正對地電壓、負對地電壓。系統有接地故障時，信號發生器自動判斷接地極性，如果系統正接地，信號發生器“正接地”指示燈亮，在向系統輸出信號的同時，“正接地”指示燈閃爍。如果系統負接地，“負接地”指示燈亮，在向系統輸出信號的同時，“負接地”指示燈閃爍。同時液晶顯示屏顯示系統正對地電壓、負對地電壓、系統對地絕緣總阻抗。

<楚雄>天正華意電氣設備有限公司
<楚雄>天正華意電氣設備有限公司 直流系統絕緣監測儀楚雄值得信賴

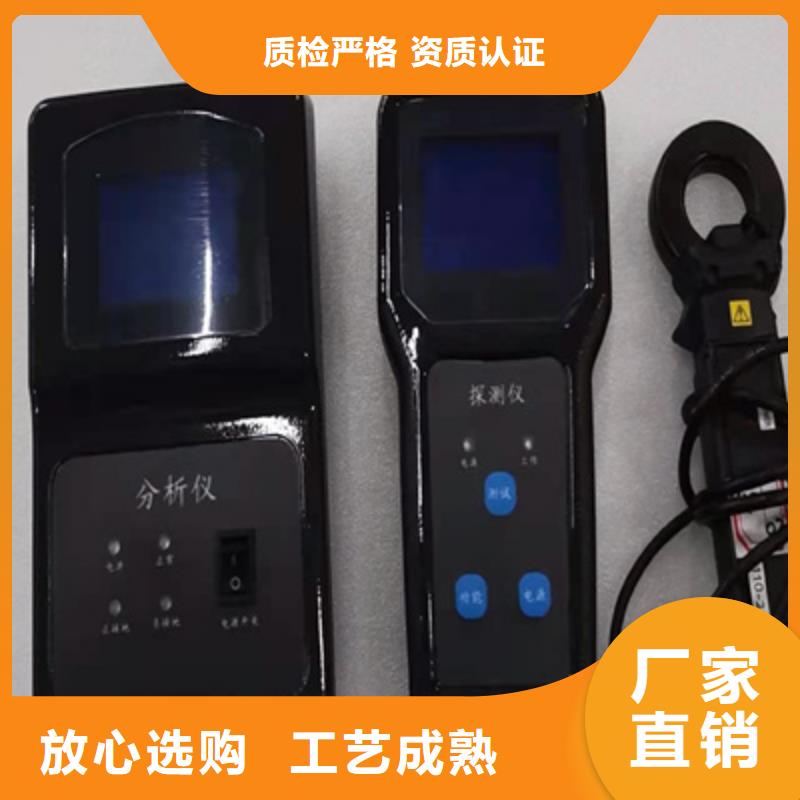

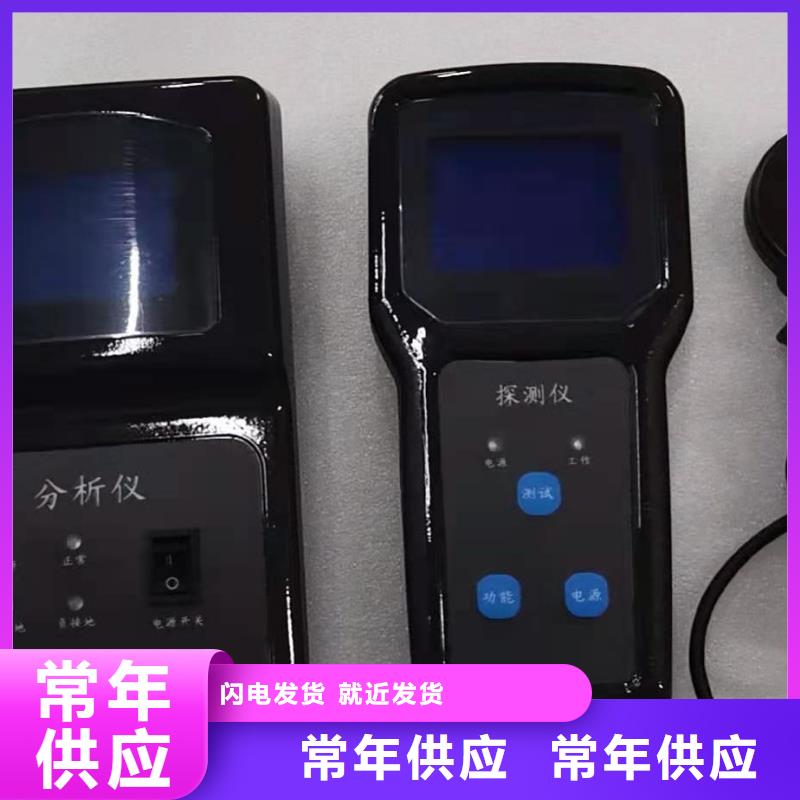

楚雄直流系統接地故障定位儀設備特點（1）高可靠性的設計裝置采用進口16位微控制器做主系統，硬件設計嚴格遵照電力及電磁兼容相關標準進行，內部采用多處冗余方式保證裝置與被測設備的可靠性。（2）精密選材裝置采用高精度采集器作為信號采集單元，電壓采樣采用高精度的進口模數轉換芯片，電壓與阻抗的測量準確；（3）人性化的人機交互界面“分析儀”與“探測儀”均采用液晶顯示屏供用戶查看信息；操作簡單快捷，在實現對不同支路的檢測時，只需要按一次啟動鍵即可完成；測試結果顯示直觀明了，測試結果可通過多種顯示形式呈現給用戶，包括接地與否，波形曲線，絕緣等級，絕緣阻抗，漏電流大小，方向信息等。（智能化的檢測識別系統“分析儀”可以自動識別系統電壓等級；“分析儀”在系統絕緣阻抗發生變化后可以快速顯示絕緣阻抗信息；“探測儀”與“分析儀”信息同步一次之后，不受檢測距離的影響；“探測儀”在進行檢測時，采集器既可鉗單根電源線，也可鉗多根電源線，提高檢測效率；“探測儀”檢測完成之后，如被測支路有絕緣故障，會判斷出故障點相對測試點的方向信息。（5）完備的測試功能與處理故障能力“分析儀”與“探測儀”之間內置了無線數傳模塊進行通信，測試功能與顯示信息完備，可以處理直流系統中的各類絕緣故障情況。

楚雄直流系統接地故障定位儀故障定位畫面如下：故障定位畫面該畫面顯示了被測回路的電流波形圖、絕緣阻抗大小、故障點方向等信息。上圖中左圖為接A型采集器時對故障支路進行檢測的顯示界面，右圖為接D型采集器對故障支路檢測的顯示界面。對于存在故障支路的檢測，從圖中可以看出探測儀檢測到了與分析儀所發同頻率信號和投入檢測橋同頻率的電流信息，并以波形的形式顯示出來，檢測完成之后并指出故障點的方向。故障點方向顯示為“同向”或“反向”，該方向是相對于檢測點的采集器標識方向而言。如果同向，表示故障點方向和采集器標識的方向一樣；反之，相反。對于純電阻回路，同步點箭頭，指示在電流波形的波峰或者波谷位置；對于有分布電容的回路，指示在電流波形的波峰和波谷之間。故障電流頻譜分析畫面如下：故障電流頻譜分析由兩幅畫面組成，上圖中左圖為故障電流頻譜原始電流波形圖，右圖為經FFT變換后的頻譜圖。該功能先將原始電流信號以波形顯示出來，然后進行快速FFT變換，再將該故障電流的頻譜圖顯示出來，并計算出電流幅值的頻點及故障電流幅值。直流電流測試畫面如下：在該界面下按“測試”鍵可對當前測試電流進行清零操作。“電流測量”功能只適合使用D型采集器，如果使用A型采集器，界面會提示“請接D型鉗表”，即需將A型采集器更換成D型采集器后進行電流測量操作。六、注意事項（1）由于裝置是精密儀器，在運輸、使用和存放時要小心輕放，各部件要防止摔、跌等強烈震動，保證使用的高精度。

<楚雄>天正華意電氣設備有限公司 直流系統絕緣監測儀楚雄值得信賴

楚雄直流系統接地故障定位儀 檢測時，應使信號發生器始終接在直流支路的電源端，而故障檢測器和鉗表始終在直流支路的負荷端進行檢測。6.2 高檢測效率，鉗表鉗一扎回路出線：在直流配電屏的屏面上的各個保險的出口線（捆成一扎）上，如果檢測結果為“非接地”說明該扎直流電源的回路均無接地故障。如果該扎線檢測結果有“接地”，再分別鉗各個回路，檢測方法同上。假設檢測出第N饋線支路有故障后，欲進一步尋找饋線支路以下的各個分支路時，可繼續按照上述步驟，用鉗表對各個分支路進行檢測。6.3 故障進一步定位：檢測出接地支路后，對具體接地故障點進行定位檢測。用戶在檢測時，可以采取二分法進行故障區域的檢測定位。在每次檢測后，故障區域均按二分取點方式進行下一次的檢測定位，以便迅速地檢測出具體的接地故障點；假設在A處檢測時有接地狀況，在B處檢測時沒有接地狀況，就可以判斷接地故障點在A-B之間。同時可根據饋線電纜走向和設備連接情況，對故障支路的各個饋線入口分別進行檢測，找出故障支路，進一步將故障定位。6.4 利用“絕緣量化指數”檢測多點接地：系統有多個接地故障，或者正、負直流母線均有接地故障，在各回路的檢測中，裝置會自動探測出接地故障較嚴重的支路，然后檢測出接地故障點。檢測中分析檢測結果，接地故障較嚴重的（正或負）接地故障。也可利用“絕緣程度條”和參考“絕緣程度百分比”的量化指數，比較測試結果的微小差異。該故障排除后再進行其他支路的檢測，并將接地故障點逐一檢測排除。
