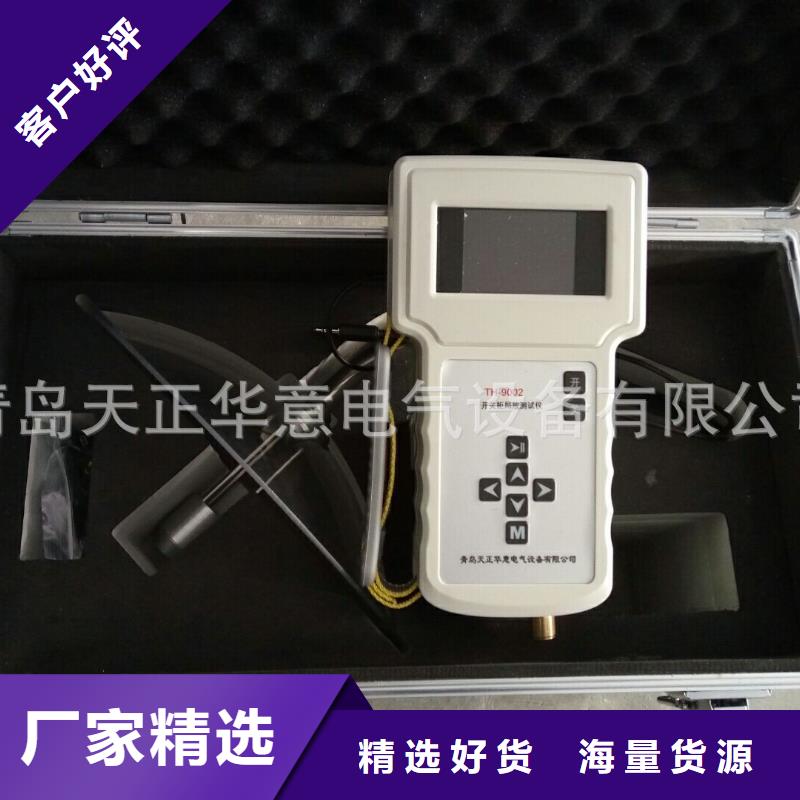

阿壩手持式超聲波局部放電檢測儀顯示器存儲功能操作方法：（液晶顯示器顯示界面）模式選擇 AUTO/SIGN/NONE連續檢測/單次檢測/慢掃描伏值/Div 通過移動鍵調整伏值參數的大小。時間/Div 通過移動鍵調整時間參數的大小。（文件存儲 FS） 當光標處于此位置時，在分貝值顯示區域（右下角）會出現如Save File001標識，按“ ”鍵進行存儲。(文件調入FL) 當光標處于此位置時，在分貝值顯示區域（右下角）會出現如Load File001標識，按“ ”鍵進行存儲。采樣平均次數(Nm) 當光標處于此位置時，在分貝值顯示區域（右下角）會出現如NUMave＝025標識，移動上、下鍵改變數值的大小，調整顯示波形的采樣頻率。電池狀態 電池電量指示。時間顯示區 通過移動調整時間。分貝值顯示 用于dB值顯示。運行/暫停 按“ ”鍵進行運行、暫停切換狀態。左右兩鍵為移動光標鍵。①顯示屏從左上角開始個方框?yàn)轱@示模式，開機后不用操作，讓其處于NONE模式即可。②第二、三個方框?yàn)榭v、橫坐標尺度，當光標在其上時，按＋、-鍵可改變大小（其中縱坐標要改變尺度大小，需長按＋、-鍵）。③第四個方框FS為存儲，當光標在其上時，按＋、-鍵可選擇要存儲的位置文件，存儲則按M鍵。存儲方式是覆蓋（無需刪除），顯示器在正常工作的情況下，按下M鍵，存儲成功則存儲的位置跳向下一個文件。④第五個方框FL為讀取，當光標在其上時，按＋、-鍵可選擇要讀取的文件，M鍵為確認鍵。顯示的紫色波形為讀取波形。也可連接計算機通過專用軟件讀取波形。⑤第六、八個框不用操作。⑥第七個框Nm為dB值顯示的采樣平均數，按＋、-鍵可改變平均的個數。⑦左下角為顯示時間框，通過移動光標以及按＋、-鍵可設置時間。開機后都要重新設置時間，便于讀取數據時查看日期。⑧右上角為電池狀態。右下角方框?yàn)轱@示器運行狀態。上方的按鍵為暫停鍵。

阿壩手持式超聲波局部放電檢測儀定位功能打開設置面板，將《特殊功能》改為定位，會出現圖6.26的面板，波形顯示區域會多出兩個藍色的游標（如圖6.27），拖動游標，然后會自動將兩個游標間的時間差顯示到定位面板的《測量時差》一欄中。，可以手動天道對應的位置，也可以勾《選自動填入》，然后點擊對應的位置，就會自動將數字測量時差的值填入。說明：測量位置是以4＊4的網格為坐標系，左上角為原點坐標，中間的9個點分別對應面板中的9個位置。設置填好9個位置的時差并設置好參數，點擊計算就可的出放電點的空間位置坐標。圖6.26圖6.276.10 長時采集功能打開設置面板，將《特殊功能》改為長時，會出現圖6.28的面板，設置好參數點擊應用即可，該功能可以連續采集長時間的波形圖6.28七、注意事項7.1使用儀器之前，請仔細閱讀本使用說明書；7.2當實驗使用到超聲波傳感器時，請?jiān)趥鞲衅魈沾苫宥送磕ǔ曬詈蟿傥皆诒粶y設備外殼上，以便更好的采集信號；7.3在試驗過程中，不同的傳感器測量時，應在“參數設置”項中正確設置參數，以確保測量準確；7.4在儀器使用過程中，設備需輕拿輕放，避免磕碰；7.5實驗完畢后，請及時對主機進行充電，方便下次使用；7.6關閉儀器時請使用軟關機，并不需要其他特別的操作。

<阿壩>天正華意電氣設備有限公司 變壓器局放耐壓臺阿壩

阿壩手持式超聲波局部放電檢測儀生產報告試驗過程系統可自動生成試驗報告，執行菜單《試驗報告》-＞《生產報告》可以生產此次試驗的實驗報告。報告保存到對應的試驗所在的文件夾目錄下，可以對報告進行瀏覽、修改和打印。方便日后分析數據、查看數據。（如圖6.17所示）。圖6.176.9實時顯示點擊快捷菜單的，或在設置面板的可以改變顯示模式，各種模式的狀態如圖6.18-1.23圖6.18 直線顯示圖6.19 橢圓顯示圖6.20 正弦顯示圖6.21 三維PRPS顯示圖6.22 三維PRPD顯示6.9右擊菜單右擊菜單整合了一些常用的指令和菜單。調出方式在顯示區域點擊鼠標右鍵或長按觸摸屏即可調出右擊菜單（三維圖模式下三維圖區域不可調出。右擊菜單如圖6.23。圖6.23 右擊菜單6.10 通道的標定調出右擊菜單，并執行《單位》可出現如圖6.24子菜單，然后點擊《標定A通道》即可完成相應的標定，需要注意的是校準脈沖的pC值要和設置面板的標準脈沖值一樣圖6.24標定菜單6.10頻譜圖調出右擊菜單，并執行顯示模式可出現如圖6.25子菜單，然后點擊《頻譜圖》即可調出頻譜圖，需要注意的是頻譜圖的原數據來自調出右擊菜單時鼠標所在位置波形對應的通道，根據頻譜的波形也可區分原數據。頻譜來自于2048個通道連續數據數據中心點為預觸發所在位置。

<阿壩>天正華意電氣設備有限公司 變壓器局放耐壓臺阿壩

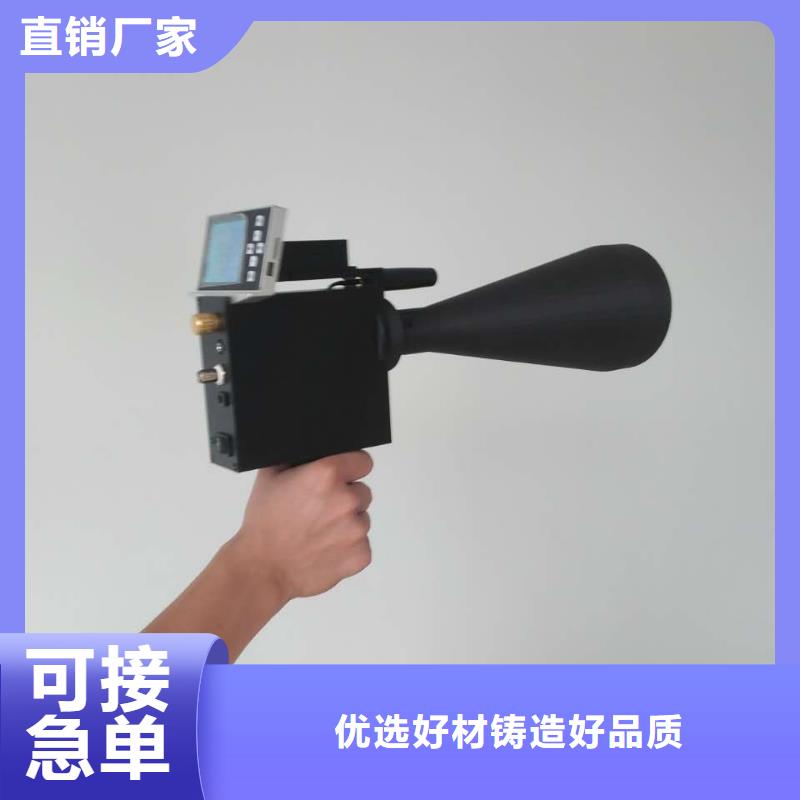

阿壩手持式超聲波局部放電檢測儀 超聲波(US)法檢測原理局部放電發生前，放電點周圍的電場力絕緣介質的機械應力和粒子力處于相對平衡狀態。局部放電發生時電荷的快速釋放或遷移使電場發生改變，打破了平衡狀態，引起周圍粒子發生震蕩性機械運動，從而產生聲音或振動信號，如圖4-2所示。超聲波法通過在設備腔體外壁上安裝超聲波傳感器來測量局部放電信號。該方法特點是傳感器與地理設備的電氣回路無任何聯系，不受電器方面的干擾，但在現場使用時容易受周圍環境噪聲或設備機械振動的影響。由于超聲信號在電力設備常用絕緣材料中的衰減較大，超聲波檢測法的檢測范圍有限，但具有定位準確度高的優點。局部放電產生的聲波的頻譜很寬，可以從幾十Hz 到幾MHz，其中頻率低于20kHz的信號能夠被人耳聽到而高于這一頻率的超聲波信號必須用超聲波傳感器才能接收到。通過測量超聲波信號的聲壓大小，推測放電的強弱。此外超聲波法還具有可探測不同類型的故障，如懸浮、、沿面等，可在線檢測不影響設備正常運行，具有很高的靈敏度，良好的抗電磁干擾能力以及具有定位準確度高等優點。

變壓器局放耐壓臺阿壩 <阿壩>天正華意電氣設備有限公司

阿壩手持式超聲波局部放電檢測儀進入系統主界面后，按【設置】鍵進入設置界面，按或鍵選擇要修改的項目，選中項目后按或鍵對選中的項目進行修改。其中特殊項：設備名稱、任務編號和日期時間，對其進行修改時需按下述步驟：首先按或鍵選擇要修改的項目；然后按或鍵選擇要修改的具體位置，待修改位置光標閃爍后，按或鍵對該位置的值進行修改，修改完畢后按或鍵調整光標到?jīng)]有閃爍區域，按或鍵選擇要修改的其他項目。圖5-4特殊項更改光標位置示意圖系統設置?文件名稱—設置數據存儲文件的名稱，以及文件當前狀態。?設備名稱—設置被檢測設備的編號。?任務編號—設置試驗任務編號。?測量方式—設置當前選擇的測量方式：UHF，US。?同步方式—設置當前選擇的同步方式：內同步、外同步、光同步。內同步：系統采用內部50Hz同步信號。外同步：采用試驗電源同步。光同步：在室內或其他無陽光直射地點檢測時，需打開白熾燈，可將同步方式改為光同步。?按鍵聲音—設置按鍵聲音開、關情況。?日期時間—設置系統日期時間。?圖片存儲位置—設置當前圖片存儲路徑，可存儲在SD卡內，或通過USB口存儲到終端設備。?音量—設置耳機音量大小。圖5-5系統設置圖?UHF設置?預警值（黃色）—設置黃色“交通燈”門限值（默認值-60dBmW）。?報警值（紅色）—設置紅色“交通燈”門限值（默認值-30dBmW）。?測量模式—設置UHF測量模式，包含監測模式、巡檢模式。?周波數—設置波形模式下單次處理的周波數量。?統計時長—設置統計模式的統計時間。?背景閾值—根據現場實際情況設置慮除閾值。?濾波方式—設置當前的濾波方式：高通，低通，直通

阿壩手持式超聲波局部放電檢測儀尊敬的用戶：感謝您購買本公司TH-9029UHF局部放電巡檢儀。在您初次使用該產品前，請?jiān)敿?xì)閱讀使用說明書。該儀器用于探測中/高壓（MV/HV）設備中的局部放電源。如果沒有探測到放電，其并不意味著中高壓設備中無放電活動。放電源往往具有潛伏期，絕緣性能也可能會由于局部放電以外的其他原因而失效。如果檢測到與中高壓電力系統相連的設備中有相當大的放電，應立即通知對設備負責的相關單位。警告：?始終保持高壓部分與儀器、探頭和操作人員之間的距離。 ?嚴格遵守當?shù)匾?guī)則。 ?附近有雷暴天氣時，不得進行測量。 ?不得在爆炸環境中操作儀器或附件。 ?使用產品時，請按說明書規范操作。?儀器電池報警后請關機充電。?未經允許，請勿開啟儀器，這會影響產品的保修。自行拆卸廠方概不負責。?存放保管本儀器時，應注意環境溫度和濕度，放在干燥通風的地方為宜，要防塵、防潮、防震、防酸堿及腐蝕氣體。?儀器運輸時應避免雨水浸蝕嚴防碰撞和墜落。本手冊內容沒有書面許可，任何部分都不許以任何（電子的或紙質的）形式、方法或以任何目的而進行傳播。

<阿壩>天正華意電氣設備有限公司 變壓器局放耐壓臺阿壩

阿壩手持式超聲波局部放電檢測儀主機面板介紹手持式局放測試儀主機的前面板分為若干功能區，根據上圖標注標號分別為：1. 波形顯示區2. F1~F5: 菜單按鍵3. 電源指示燈4. MEAS: 測量菜單5. AUTORANGE: 自動AUTO6. MENU OFF: 關閉菜單選項7. MENU: 菜單按鈕8. AUTO: 自動設置按鍵9. RUN/STOP: 開始/停止10. 方向鍵11. TRIG: 觸發菜單12. LEVEL: 調節觸發電平13. TIME/DIV: 時基14. POSITION: 調節水平觸發位置15. HORI: 水平菜單16. VERTICAL: 調節垂直位置17. VOLTS: 電壓檔位18. 電源開關19. REF: REF菜單20. MATH: MATH功能鍵21. CH2: 顯示CH2菜單22. CH1: 顯示CH1菜單23. UTILITY: 輔助功能24. SAVE RECALL: 保存/調用25. RECORDER:萬用表趨勢圖、示波器趨勢圖、波形記錄儀 26. SCOPE/DMM: 功能界面切換按鍵，切換到萬用表過信號源界面27. CURSOR: 光標測量3.2 主機充電在首次使用手持式局放測試儀主機時，首先應該對該主機進行充電，完全充電所需時間為7小時，但如果該主機已經部分充電，則充電時間會減少，當電池充電充滿后，儀器會自動停止充電，充電狀態由主機面板上充電指示燈指示。1）指示燈亮：電池正在充電。2）指示燈不亮：電池不在充電，即充電已經完成或充電器已經關閉。

<阿壩>天正華意電氣設備有限公司 變壓器局放耐壓臺阿壩
變壓器局放耐壓臺阿壩 <阿壩>天正華意電氣設備有限公司

阿壩手持式超聲波局部放電檢測儀1. 產品概述GIS以結構緊湊、可靠性高等優點已成為超、特高壓電力系統中的主流設備。隨著GIS的廣泛應用，GIS設備運行可靠性引起了國際社會和電力部門的普遍關注。從近40年運行經驗來看，絕緣故障始終是影響GIS可靠性的重要原因之一，局部放電是導致GIS設備絕緣劣化直至閃絡故障發生的主要表現形式。GIS內部一旦出現絕緣故障，極易造成設備故障，將破壞電力系統正常運行，給國民經濟和社會正常秩序造成不良影響。因此，實現對GIS局部放電在線檢測意義重大。TH-9029UHF局部放電巡檢儀是我公司總結多年局部放電測量經驗，采用特高頻(UHF)測量和超聲波(US)測量兩種新興技術設計的數字化局部放電帶電檢測專用儀器。本系統采用現代電子和計算機綜合技術，實現信號放大、濾波、數據采集、數據處理、局部放電參數計算，圖譜繪制，試驗報告自動生成，從而完成局部放電的智能化測量與分析。本設備采用手持式設計、Wince系統開發；設備輕巧、攜帶方便、測量快速、便于現場使用；界面友好、操作簡單、刷新速率高；功能完善、抗干擾能力強、測量準確。本儀器在檢測過程中對待檢測電力設備沒有任何損害，且對設備的運行沒有任何影響。根據UHF和US方法的多種檢測模式得到的圖譜對檢測電力設備絕緣缺陷或隱患進行診斷分析，可清楚的判斷該電力設備的運行狀態。

<阿壩>天正華意電氣設備有限公司 變壓器局放耐壓臺阿壩

阿壩手持式超聲波局部放電檢測儀尊敬的用戶：感謝您購買本公司TH-9029UHF局部放電巡檢儀。在您初次使用該產品前，請?jiān)敿?xì)閱讀使用說明書。該儀器用于探測中/高壓（MV/HV）設備中的局部放電源。如果沒有探測到放電，其并不意味著中高壓設備中無放電活動。放電源往往具有潛伏期，絕緣性能也可能會由于局部放電以外的其他原因而失效。如果檢測到與中高壓電力系統相連的設備中有相當大的放電，應立即通知對設備負責的相關單位。警告：?始終保持高壓部分與儀器、探頭和操作人員之間的距離。 ?嚴格遵守當?shù)匾?guī)則。 ?附近有雷暴天氣時，不得進行測量。 ?不得在爆炸環境中操作儀器或附件。 ?使用產品時，請按說明書規范操作。?儀器電池報警后請關機充電。?未經允許，請勿開啟儀器，這會影響產品的保修。自行拆卸廠方概不負責。?存放保管本儀器時，應注意環境溫度和濕度，放在干燥通風的地方為宜，要防塵、防潮、防震、防酸堿及腐蝕氣體。?儀器運輸時應避免雨水浸蝕嚴防碰撞和墜落。本手冊內容沒有書面許可，任何部分都不許以任何（電子的或紙質的）形式、方法或以任何目的而進行傳播。

<阿壩>天正華意電氣設備有限公司

阿壩手持式超聲波局部放電檢測儀觸發模式：包含無觸發、自動、重復和單次四種選擇。觸發源：觸發源為高速采樣啟動的條件，當達到設定條件時設備內部高速AD轉換開始工作，否則處于等待狀態。有通道A、通道B、外部觸發，三種觸發源；觸發方式：上升沿觸發和下降沿觸發；觸發電平：觸發電平為量程的（％）百分比與放電閾值有關（外部觸發無效）；遲滯觸發：遲滯觸發為量程的（％）百分比，可以增加采集的穩定性（外部觸發無效）；預觸發：預觸發單位為（°）度（外部觸發無效）；觸發光標：指明觸發位置圖6.11單位：單位有（mV）、（dBmV）和（pC）；標準脈沖：校準脈沖的pC值；顯示方式：橢圓、正弦、直線和三維，其中三維三維圖（包含PRPD圖譜和PRPS圖譜）；采樣率：ADC采集數據的速度；時基：窗口的時間；圖6.13濾波：濾波開關；濾波方法：濾波方法為常用的FIR濾波器；階數：濾波器的階數；低截止：低截止頻率；高截止：高截止頻率；圖6.14特殊功能：有測量、定位和長時采集三種功能；6.6 干擾處理打開設置面板，打開濾波（如圖6.15所示），可設置濾波方法、濾波類型、階數、低截止頻率、高截止頻率；可按照當前設備情況進行設置。圖6.156.7保存數據主要用于實驗試驗報告的生成，將保存的數據自動填入實驗報告中，如果不需要生成實驗報告，可以不操作“保存數據”按鈕。存數操作：單擊 “保存數據”按鈕（如圖6.16所示），此操作的效果是將當前通道的當前時間、當前的視在放電量、波形的圖像等保存。(兩個通道的數據保存效果一樣，和《文件》-＞《保存數據》命令一樣)

變壓器局放耐壓臺阿壩

阿壩手持式超聲波局部放電檢測儀 測量US有2種測量方式：巡檢模式、監測模式。進入系統主界面，按【設置】鍵進入設置界面，在【系統設置】中【測量方式】項選擇【US】，按【US設置】鍵進入U(xiǎn)S設置界面，在【測量模式】中選擇相應的測量模式。按鍵進入相應的測量方式。?US—巡檢模式在【US設置】→【測量模式】→巡檢模式，按鍵進入巡檢模式。在巡檢模式下有4種模式：波形模式 ，連續模式，相位模式，脈沖模式。在運行狀態下，按或鍵切換不同模式。?波形模式波形檢測模式用于對被測信號的原始波形進行診斷分析，以便能直觀的觀察被測信號是否存在異常。圖5-12US波形模式圖?背景（mV）—顯示被測儀器所在環境的信號。?有效值—顯示被測信號在一個周期內的有效值。?峰值—顯示被測信號濾波后的周期峰值，分別用mV和dB 值表示。?50Hz—顯示被測信號50Hz頻率成分。?100Hz—顯示被測信號100Hz頻率成分。表5-4操作指示表當前狀態操作按鍵說明運行停止F1停止測量運行歷史F2報警歷史、歷史讀數以及報警指示運行設置F4設置試驗以及通道項目運行幅值縮放↑↓↑幅值放大，↓幅值縮小運行切換顯示←→切換不同的模式運行查看記錄取消查看保存的測量數據的記錄停止運行F1開始測量停止保存數據F2保存當前采樣數據的信息停止設置F4設置試驗以及通道項目停止幅值縮放↑↓↑幅值放大，↓幅值縮小停止查看記錄取消查看保存的測量數據的記錄停止保存背景確認將當前測量數值保存為背景值?連續模式連續模式用于考察儀器并定位超聲信號的來源，是局部放電超聲波檢測中應用為廣泛的一種檢測方法。可迅速檢測被測信號特征，顯示直觀，響應速度快。該模式通過不同參數值的大小組合判斷被測設備是否存在局部放電以及可能的放電類型。

<阿壩>天正華意電氣設備有限公司
<阿壩>天正華意電氣設備有限公司 變壓器局放耐壓臺阿壩

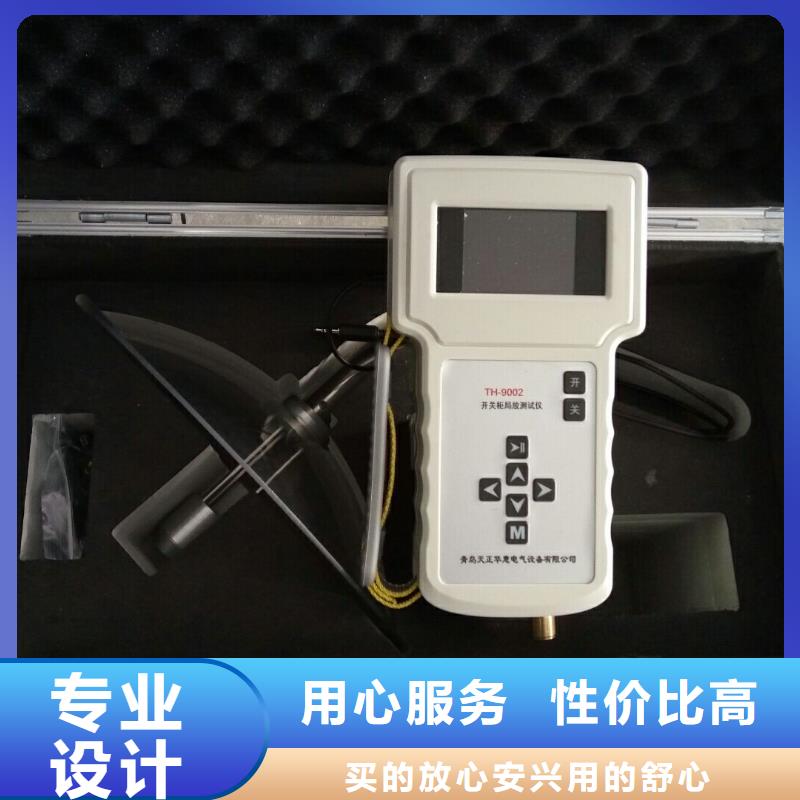

阿壩手持式超聲波局部放電檢測儀TEV測量（主要檢測開關柜內部局部放電）1、復合式TEV傳感器連接方式取BNC-SMA同軸電纜一條，將BNC端連接到主機CH1通道BNC頭上，SMA端則連接到復合式TEV傳感器標有“RF-OUT”SMA頭上。復合式TEV傳感器接線2、主機設置打開主機，點擊選擇CH1，將當前通道選擇到通道1上，單擊“MENU”菜單鍵，在菜單欄按F1鍵將“放電檢測”選擇為TEV，按F2鍵設置是否“輸出電壓”及“單位”。使用復合式TEV傳感器進行檢測時需要輸出電壓。3、開始測量點擊“AUTORANGE”按鈕，當按鈕顯示綠色燈亮?xí)r主機開始測量。AUTORANGE打開單擊后主機處于自動觸發狀態，顯示界面通道1則顯示為當前復合式TEV傳感器檢測到的放電信號。無放電信號 有放電信號當開關柜局放測試主機檢測到的放電信號過大，則顯示界面顯示的數值變?yōu)榧t色，此時傳感器處于飽和狀態。傳感器飽和4、背景噪聲開關柜外部的一些源發出的電磁信號也可能在開關柜的外部產生瞬時接地電壓，這些源可以是架空線絕緣子、變壓器進行套管、強的無線電信號甚至是附近高速公路的車流量。這些也可以在不連接到開關柜的金屬體如變電站房門或圍欄等金屬體上產生瞬時接地電壓信號。因此在對開關柜進行檢測之前，就應該測量出這些表面上的背景噪聲。測量不屬于開關柜組成部分的金屬體如金屬門、金屬圍欄等的背景噪聲。記下三次連續的有關金屬體的分貝值和計數，并取中間幅值的讀數作為背景測量的讀數。

阿壩手持式超聲波局部放電檢測儀 數據存儲系統將數據存儲在SD卡/USB中，為了保證軟件正常存儲及讀取，應保證SD卡/USB有效。存儲前應先在系統設置中設置文件名稱、設備名稱、任務編號，以作為日后查看標識。保存數據—在停止?fàn)顟B(tài)下，按【保存數據】鍵，可對數據和當前顯示的圖譜進行存儲，數據存儲在SD卡或USB設備中。5.9數據查看按【查看記錄】鍵，可以進入保存數據界面，記錄包含每條數據的所有圖譜以及記錄類型，同步方式，設備名稱，任務編號，時間，單位局放值，背景以及背景閾值所有詳細信息。通過操作按鈕可以對歷史記錄進行一系列操作。圖5-17歷史記錄圖表5-6操作表操作按鍵說明刪除本條F1進入刪除當前記錄模式，通過取消和確認是否刪除記錄刪除文件F2刪除當前保存記錄的文件 文件導出F3將數據文件導出到USB中藍牙發送F4把數據發送到鏈接平臺切換記錄↑↓↑↓切換上下條記錄翻頁←→←上一頁，→下一頁 ，每頁10條切換圖譜取消切換當前記錄的圖譜返回確認返回到之前的測量模式5.10外同步的使用在現場試驗時，為了得到穩定而且準確的相位，可以采用外同步觸發方式，在【系統設置】里，設置【觸發方式】→外同步，并將短天線接到主機外同步SMA端口，再將無線同步發射器接到試驗電源上，此時放電相位為穩定而準確的相位。注意：無線同步連接試驗電源時，應嚴格按照LNE的標識進行接線；無線接收器在主機內部。

<阿壩>天正華意電氣設備有限公司 變壓器局放耐壓臺阿壩

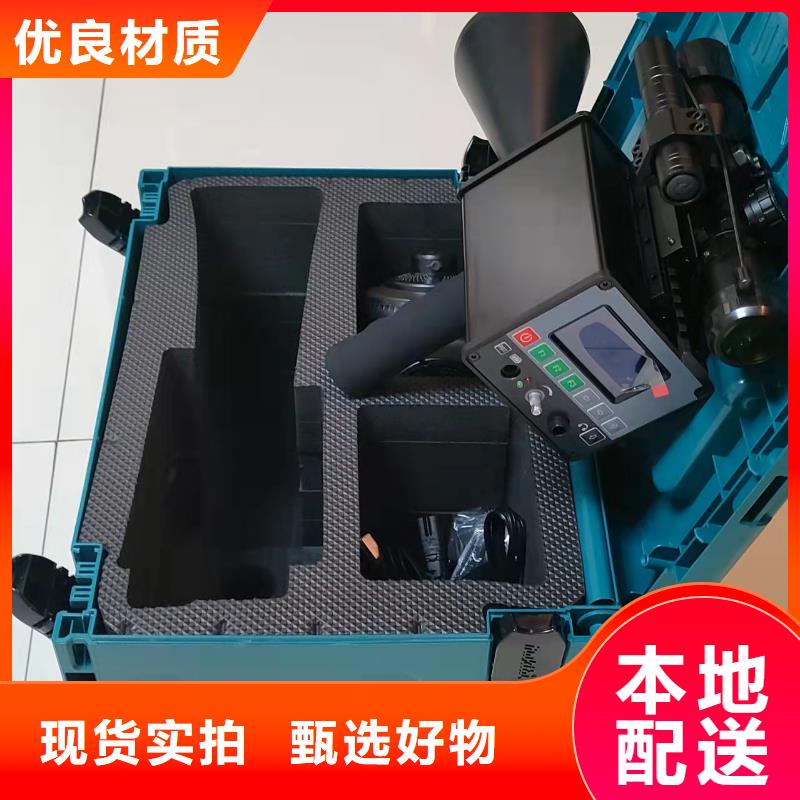

阿壩手持式超聲波局部放電檢測儀產品主要特點介紹 1、抗干擾能力較強，檢測數據準確2、高靈敏度的傳感器，能夠靈敏反映設備內部的局部放電狀態1）超聲傳感器采用目前進的技術，實際應用驗證，可檢測到微弱的放電信號，確保可以有效檢測到高壓設備內部的局部放電信號。2）復合式ＴＥＶ傳感器與開關柜柜體接觸部分采用介電常數良好的聚四氟乙烯材料，內置接收電極，與開關柜柜壁形成電容，可將柜內放電信號耦合到傳感器中進行信號處理，確保可以有效檢測到開關柜內部的局部放電信號。3）高頻電流互感器采用有源零磁通設計原理，不僅能夠滿足mA電流信號的采集，而且具有很強的抗干擾能力。4）局部放電定位探測器能夠通過組合式傳感器檢測高壓電纜的局部放電信號，同時具備高頻電場、超聲波檢測方法，傳感器與主機間采用同軸電纜連接，有效避免了現場各種電磁干擾對檢測數據的影響。同時保證人身。3、安裝簡單方便自吸附式超聲傳感器可直接吸附在高壓設備的外壁上，操作簡單而且。高頻電流互感器為圓形或矩形開口式設計，便于卡裝在不同接地線上。局部放電定位探測器能夠操作簡單方便，檢測時探測器與被試品無任何接線，被試品無需停電，可通過非接觸方式檢測電纜局放信號。4、連接簡單方便系統可選擇采用多種連接方式，傳感器與主機之間可選用BNC、SMA接口兩種方式，便于使用（默認為BNC接口方式）。5、裝置內置大容量鋰電池，可長時續航本裝置有蓄電池和外接電源兩種供電方式，使用蓄電池供電可以方便的對大范圍內的高壓設備進行檢測，蓄電池的持續工作時間不低于4小時；如需長時間連續使用只需提供AC220V±10％交流電源即可。
