秦皇島一次通流加壓模擬帶負荷向量試驗裝置220kV母線各間隔通流參考相位以220kV #1母線PT 的A相為參考相位基準，將220kV#1PT間隔21P-D1接地連接排拆除接入高壓電壓（10kV），拉開21P-1刀閘（注意檢查與母線開關處在分?jǐn)辔?，臨時拆除母線PT處的-1D接地聯片，將#1母線PT智能匯控柜中的電壓并列把手置于強制Ⅰ）；通過#1主變高壓側220kV套管處對母線三相通流（160A）按照對應檢測回路關系操作開關分合及接地刀閘，完成母線差動、線路保護檢驗；檢查4回220kV線路進線側接地刀閘D3接地可靠防止向線路送電。4.1)201-#1母線-200母聯開關-#2母線-213線路間隔將201-3、201、201-1、200-1、200、200-2、213-2、213開關合上， 213-D2接地刀閘合上，測試電流經過主變開關-#1母線-母聯開關-#2母線-213線路間隔。通流加壓路徑如圖2圖2測量2套母差保護屏中201、200、213母差保護，測量213間隔線路保護方向，包括后臺監控機測量值等；測量完成后將213間隔一次設備恢復到初始狀態。備注：為節約后續試驗工作，縮短測試時間，通流時改換測試間隔時可不必中斷輸出，先合上214間隔開關，然后再將213間隔一次設備恢復到初始狀態。以下間隔雷同4.2)201-#1母線-200母聯開關-#2母線-214線路間隔將201-3、201、201-1、200-1、200、200-2開關合位狀態不變，合上214-2、214、214-D2接地刀閘，測試電流經過主變開關-#1母線-母聯開關-#2母線-214線路間隔。通流加壓路徑圖略測量2套母差保護屏中201、200、214母差保護，測量214間隔線路保護方向，包括后臺監控機測量值等；測量完成后將213間隔一次設備恢復到初始狀態。4.3）201-#1母線-200母聯開關-#2母線-202#2主變開關間隔將201-3、201、201-1、200-1、200、200-2開關合位狀態不變，合上202-2、202、202-D2接地刀閘，測試電流經過主變開關-#1母線-母聯開關-#2母線-202#2主變間隔。通流加壓路徑圖略測量2套母差保護屏中201、200、202母差保護，包括后臺監控機測量值等；測量完成后將202間隔一次設備恢復到初始狀態。4.4）201-#1母線-200母聯開關-#2母線- 215線路間隔將201-3、201、201-1、200-1、200、200-2開關合位狀態不變，合上215-2、215、215-D2接地刀閘，測試電流經過主變開關-#1母線-母聯開關-#2母線-215線路間隔。通流加壓路徑圖略測量2套母差保護屏中201、200、215母差保護，包括后臺監控機測量值等；測量完成后將215間隔一次設備恢復到初始狀態。

秦皇島一次通流加壓模擬帶負荷向量試驗裝置模擬負荷模塊連接關系及功能簡述55V/200A一般用于變壓器差動保護，在中壓和高壓側短路，低壓側加壓的情況；110V/100A、220V/50A、440V/25A一般用于變壓器差動保護，對低壓和高壓側短路，中壓側加壓的情況；440V/25A、880V/12.5A一般用于變壓器差動保護，對中壓側和低壓側短路，高壓側加壓的情況；其中880V還用于全站通壓試驗中。Ⅰ路電源接三相工頻大電流轉換輸出15V/200A，用于母線及間隔回路通流試驗；Ⅱ路電源接三相工頻電壓轉換輸出10kV/0.2A，用于對PT一次加壓做為參考相位基準，驗證PT變比、極性、相位關系是否正確；電壓轉換輸出100V/0.1A方便對保護裝置的二次輸入電壓用作相位測量的參考基準。6. 模塊操作說明6.1變頻電源操作說明打開變頻電源柜門，接好輸入電源線及2路輸出線后，啟動送電，合上左上角控制開關，待顯示屏進入登錄界面后合上輸入開關，并根據試驗項目需要合上輸出開關，變頻電源的電壓、頻率、相位調整均可通過平板控制實現。6.2平板操作說明6.2.1藍牙連接打開app，左上角會顯示“模擬負荷調試（未連接）”，請點擊右上角三個點，選擇連接設備，已匹配設備列表中有 “MNFH-xxx”的藍牙設備，點擊連接。成功連接后左上角會顯示“模擬負荷調試（已連接）”，藍牙連接前的平板所有設置均為無效設置，藍牙連接后會自動更新至源當前設置狀態。如果已匹配設備為空，請關閉軟件，到系統設置——藍牙——可用設備——選中MNFH-xxx，并輸入配對密碼1234，待成功配對后返回模擬負荷app界面連接藍牙設備。6.2.2 Ⅰ路電源輸出連接說明a) 變頻電源連接三相工頻大電流轉換裝置時，Ⅰ路輸出方式：升流輸出，Ⅰ路輸出端選擇：10V/200A 升流器；b) 變頻電源連接三相阻抗變換裝置時，輸出方式：升壓輸出，Ⅰ路輸出端選擇：根據阻抗變換裝置連接關系做一一對應；c) 變頻電源直接輸出時，輸出方式：升壓輸出，Ⅰ路輸出端選擇：電源輸出；6.2.3 Ⅱ路電源輸出連接說明變頻電源連接升壓裝置時，Ⅱ路輸出方式：升壓輸出；變頻電源Ⅱ路直連時，Ⅱ路輸出方式：電源輸出；平板顯示的電壓、電流、均為按照變比折算到一次回路上的電壓、電流幅值。6.2.4 電源參數設置參數設置時，先輸入設置值，再按輸入值左側灰底黑字描述部分，待設置值由黑色變?yōu)榛疑?，說明設置成功。以變頻源Ⅱ路連接升壓裝置為例，Ⅱ路電壓設置5.7kV，并按設置值左側對應的灰色按鈕“Ⅱ-電壓[kV]”待設置值由黑色變?yōu)榛疑f明設置成功。如果Ⅱ路電源處于啟動狀態，輸出相電壓為5.7kV。在平板設置與實際接線一致的情況下，平板顯示的電壓、電流幅值為實際施加到一次回路上的電壓、電流幅值。

<秦皇島>天正華意電氣設備有限公司 秦皇島數模一體化繼電保護校驗儀-售后完善

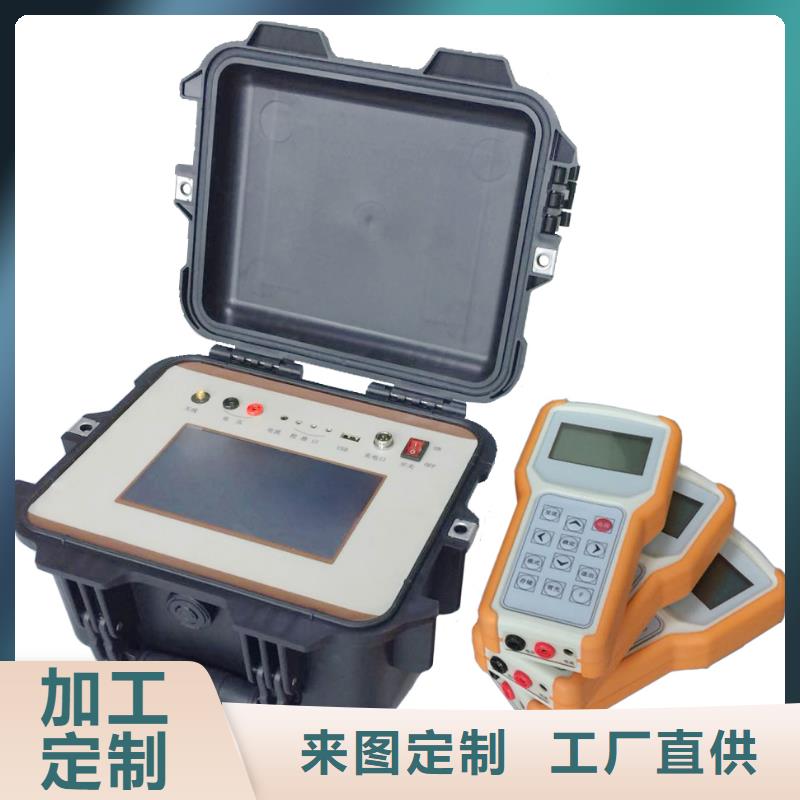

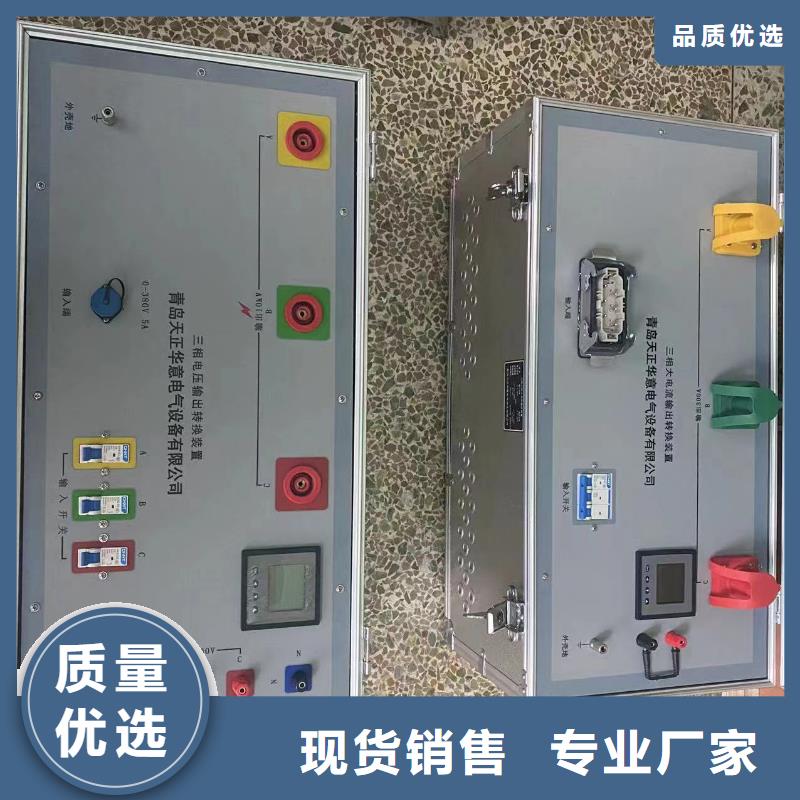

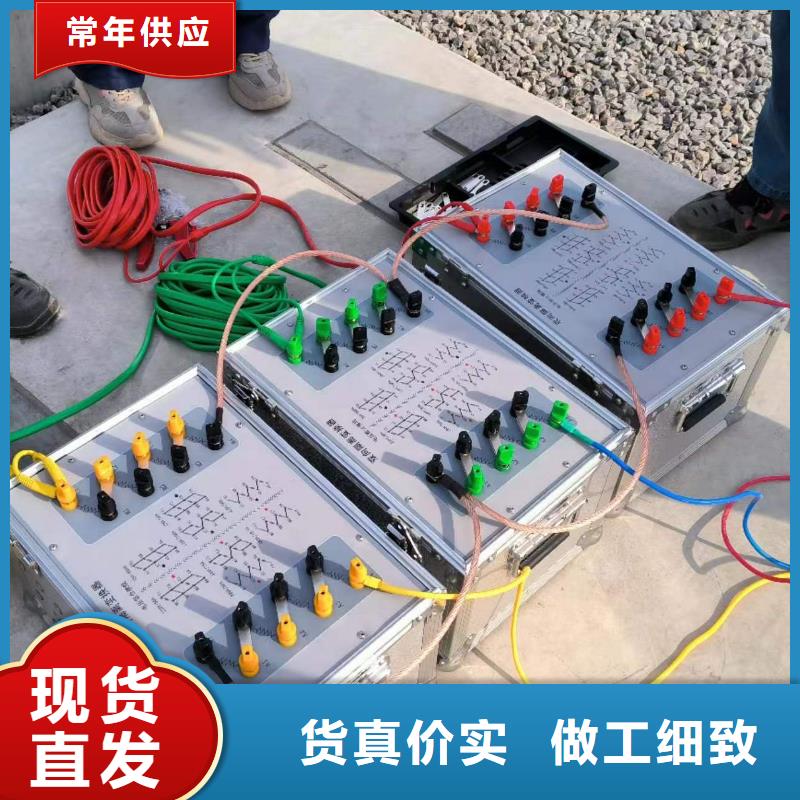

秦皇島一次通流加壓模擬帶負荷向量試驗裝置三相工頻大電流轉換輸出裝置 額定容量：10kVA 輸入電壓/電流：0～380V/15A 輸出電流：對稱120°（可實現平衡對稱輸出和不對稱輸出） 輸出電流/開口電壓： 0～200A/15V（工頻）連續可調長時間穩流輸出 輸出電流200A，時間不小于120分鐘（帶有三相輸出電流顯示表頭） 4.3 三相工頻電壓轉換輸出裝置 容量： 3kVA 輸入電壓/電流：0～380V/5A 輸出：對稱120°三相電壓（帶有三相輸出電流顯示表頭） 輸出一次電壓范圍：0～10kV/200mA； 輸出二次電壓范圍：0～100V/1A 4.4 雙向工頻阻抗轉換裝置（3臺） 針對變壓器繞組對的等效短路阻抗，選擇電壓、電流輸入及輸出檔位，實現通過對變壓器低壓側空載勵磁，對整站各電壓級所有母線PT施加一次電壓（開口三角電壓）完成一次通壓；根據主變繞組對的等效短路阻抗計算，利用短路法對變壓器繞組任一施加 880V相電壓或 200A電流，其它非加壓繞組在開關側利用接地開關短路接地形成短路電流，完成變壓器差動保護六角圖檢查。 額定容量：10kVA/相 輸入：0～380V/50A A/N繞組：0～55V/200A、110V/100A、220V/50A M/C繞組: 220V/50A、440V/25A、880V/12.5A 4.5 無線遙測相位測量裝置（一臺主機，三臺分機） 測試頻率范圍：5～60Hz，高精度晶振對時，自動頻率跟蹤，基波采樣無線通訊距離：空曠500米，采用中繼方式大于1000米；表計對時同步采樣時間誤差（30分鐘內）：50ns以內（測量偏差1°以內） 相位測量：0～360°，誤差≤3° 電壓范圍：0.1～400V，精度±0.5%，分辨率0.1V 電流鉗范圍：（工頻）2mA～5A 精度±0.5%；（低頻）2mA～1A 精度±1% 4.6 裝置控制平板電腦 10.8寸華為M6 同步相量測量系統試驗裝置 三相通流加壓模擬負荷向量試驗裝置 六相微機繼電保護綜合測試儀 無線相位表測試儀 相位伏安表無負荷相量測量裝置 變電站三相一次通流加壓模擬帶負荷繼電保護向量檢測裝置 高壓核相電流相位表 智能變電站投運前繼電保護向量檢查裝置 六相微機繼電保護校驗儀 三相一次通流加壓模擬帶負荷繼電保護檢測裝置

<秦皇島>天正華意電氣設備有限公司 秦皇島數模一體化繼電保護校驗儀-售后完善

秦皇島一次通流加壓模擬帶負荷向量試驗裝置變電站繼電保護相關標準要求及問題新建變電站一、二次設備安裝完畢后，帶負荷進行向量檢查是繼電保護技術工作中非常重要的項目，向量錯誤將導致正常運行狀態或故障狀態的繼電保護誤動或拒動，因此在繼電保護正式投運前必須保證向量的正確性。《DL/T 995-2006 繼電保護和電網自動裝置檢驗規程》明確要求：對新安裝的或設備回路有較大變動的裝置，在投入運行前，必須用一次電流及工作電壓加以校驗和判定，包括：電壓、電流幅值及相位的判定；使用電壓互感器三次電壓或零序電流互感器電流的裝置接線的正確性判定；電流差動保護中差動回路接線的正確性判定及所有差動保護中相回路、差回路、中性線不平衡電壓電流的判定。 2018版- 電網有限公司十八項電網重大反事故措施（修訂版）， 15條防止繼電保護事故中明確規定：所有保護用電流回路在投入運行前，除應在負荷電流滿足電流互感器精度和測量表計精度的條件下測定變比極性以及電流和電壓回路相位關系正確外，還必須測量各中性線的不平衡電流（或電壓），以保證保護裝置和二次回路接線的正確性。目前因?yàn)樵囼?yàn)條件的限制在工程投運前必須通過帶一次負載送電來驗證二次回路的正確與完整，以及檢查設備的向量正確性。變電站傳統投產啟動方案采用循序漸進的方式，雖然可靠，但是進度慢、工作量大、存在可能的故障風險等。實際的工程投產啟動方案，需考慮多種電網運行方式，分步分段進行試驗，需要一步步驗證一次接線、二次回路、保護裝置的正確完整，試驗進度緩慢；帶一次負荷送電試驗時，二次回路及裝置沒有得到驗證，保護不能直接投入，需增加臨時保護等措施；帶一次負荷試驗，從沖擊開始到試驗結束，操作涉及到一次設備的合分和保護的投退，步驟復雜，操作工作量非常大；帶一次負荷試驗要求必須有一定量系統負荷，如果負荷電流太小不滿足測試要求值，相關試驗無法完成；帶一次負荷試驗，發現回路故障后，故障排查需要時間，耽誤變電站正常投運進度。

秦皇島數模一體化繼電保護校驗儀-售后完善 <秦皇島>天正華意電氣設備有限公司

秦皇島一次通流加壓模擬帶負荷向量試驗裝置試驗前準備工作5.1 資料和圖紙變電站相關設計圖紙，繼電保護裝置原理說明書及使用說明書等資料齊全。5.2 試驗設備及儀器儀表試驗設備: TH-2030型變電站三相一次通流加壓模擬帶負荷繼電保護向量檢測裝置1套(其中大電流轉換試驗裝置1臺，高電壓試驗轉換裝置1臺，專用電源線4組，大電流三相輸出線1組，高電壓三相輸出線1組，高精度高靈敏選頻相位表1套)，數字萬用表（0.5級及以上）1塊，電流鉗表（1.0級及以上）1塊，組合工具接地線圍欄等。5.3 設備狀態變電站所有線路出口一次側已斷引（或線路隔離開關在分位）、電壓互感器一次側已斷引；斷路器及隔離開關在分位，保護出口壓板已斷開。6 試驗項目及方法變電站繼電保護相位檢驗試驗時，大電流轉換試驗裝置固定放置在主變側易于接線的位置方便對各電壓級母線通流(開關站可固定放置在輸電線路中間位置某一間隔)高電壓轉換試驗裝置放在對應母線電壓互感器位置通過倒閘操作配合完成變電站所有繼電保護相位的檢驗工作。對安裝兩臺主變的變電站，裝置變頻電源宜放置在主變位置根據變壓器阻抗參數選擇合適的變壓器繞組為施加變頻電源通過一臺主變母線串帶另一臺主變開關和繞組施加工頻（或低頻）電源，其余側繞組在繞組開關后級合上刀閘形成一次短路電流，完成變壓器差動保護相位檢驗。試驗順序宜按照各電壓級分別進行，對分段雙母線需要利用變壓器升壓方式，完成一次電壓并列相位檢查（開口三角電壓），而后進行各電壓級電壓線路保護、母線保護的順序進行， 進行變壓器差動保護相位檢驗試驗，電度表二次回路接線、斷路器保護和故障錄波器可隨線路和變壓器保護相位檢驗試驗同時進行。 變電站繼電保護向量檢查裝置 帶負荷校驗保護裝置 變電站監控信息自動對點裝置 特高壓變壓器繼電保護向量測試裝置 高精度六相微機繼電保護綜合測試儀 變電站投運前繼電保護一二次回路向量檢查 智能變電站通流加壓典型實驗裝置 三相微機繼電保護測試儀 智能變電站繼電保護向量檢查裝置 三相通流加壓模擬負荷校驗裝置

秦皇島一次通流加壓模擬帶負荷向量試驗裝置功　　能 測量三相交流電壓、電流、電壓間相位、電流間相位、電壓電流間相位、頻率、相序、有功功率、無功功率、視在功率、功率因數、電流矢量和，判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等電　　源 3.7V鋰充電電池功　　耗 250mA顯示模式 LCD彩屏顯示，72×55mm儀表尺寸 長寬厚：187*119*48mm鉗口尺寸 Φ8mm電壓量程 AC 0.00V～600V 分辨率：0.01V 精度：±0.5%FS電流量程 AC 0.0mA～20.0A 分辨率：0.1mA 精度：±0.5%FS相位量程 0.0°～360.0° 分辨率：0.1° 精度：±1°頻率量程 45.00Hz～65.00Hz 分辨率：0.01Hz 精度：±0.5Hz有功功率量程 0.0W～12kW 分辨率：0.1W 精度：±(3%rdg+3dgt)無功功率量程 0.0W～12kVAR 分辨率：0.1VAR 精度：±(3%rdg+3dgt)視在功率量程 0.0W～12kVA 分辨率：0.1VA 精度：±(3%rdg+3dgt)功率因數量程 -1～+1 分辨率：0.001 精度：±0.03電流矢量和 0mA～60.0A相　　序 正相：U1、U2、U3或I1、I2、I3光標從左往右順次閃爍反相：U1、U2、U3或I1、I2、I3光標從右往左順次閃爍檢測速率 約2秒/次數據保持 測試中按HOLD鍵保持?jǐn)?shù)據，“HOLD”符號顯示數據存儲 500組硅膠防護套 有USB接口 USB接口，所存數據上傳電腦，便于分析管理數據自動關機 儀表無操作約15分鐘后關機背光功能 有，適合昏暗場所及夜間使用電壓檢測 當電池電壓低于3.2V時，電池電壓低符號顯示，提醒及時充電儀表質量 主機：380g(帶電池)尖嘴形電流鉗：180g×3測試線：190g電壓測試線長度 1.5m電流鉗線長 2m工作溫濕度 -10℃～40℃；80%Rh以下存放溫濕度 -10℃～60℃；70%Rh以下輸入阻抗 測試電壓輸入阻抗為：1MΩ耐　　壓 儀表線路與外殼間耐受1000V/50Hz的正弦波交流電壓歷時1分鐘絕　　緣 儀表線路與外殼之間≥100MΩ結　　構 外殼絕緣適合安規 IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等級2 三相通流加壓模擬負荷校驗裝置 模擬負荷向量試驗裝置 電位差相位伏安表 模擬一次負荷法繼電保護相位檢驗裝置 母差保護線路保護 鉤式驗電器2 繼電保護向量檢查和動作邏輯校驗測試裝置 電位差雙鉗相位伏安表 三相微機繼電保護綜合校驗儀

<秦皇島>天正華意電氣設備有限公司 秦皇島數模一體化繼電保護校驗儀-售后完善

秦皇島一次通流加壓模擬帶負荷向量試驗裝置變壓器通流試驗核查差動保護接線1）試驗準備為方便現場接線，根據變壓器阻抗參數計算，本次選擇變壓器110kV側繞組為施加變頻電源側完成#1和#2主變差動保護接線校驗。1.1）在#1主變中壓115kV側套管處經主變開關-110kV#1母線-母聯-#2主變開關施加三相工頻（或低頻）電源，對#2主變差動保護接線檢驗，利用變壓器短路阻抗在#2主變220kV側和10kV側繞組在主變開關后級合上接地刀閘形成短路電流，進行變壓器電流差動保護回路檢查，通過二次電流六角向量圖核定接線組別完成檢驗。1.2）在#2主變中壓115kV側套管處經主變開關-110kV#2母線-母聯-#1主變開關施加三相工頻（或低頻）電源，對#1主變差動保護接線檢驗，利用變壓器短路阻抗在#1主變220kV側和10kV側繞組在主變開關后級合上接地刀閘形成短路電流，進行變壓器電流差動保護回路檢查，通過二次電流六角向量圖核定接線組別完成檢驗。1.3）注：為方便也可利用工頻電壓轉換裝置同時對220#1PT施加10kV電壓，以Ua為參考相位基準繪制六角向量圖。 PT變比220kV/√3/0.1kV√3）二次相電壓約2.62V。2）變壓器阻抗參數計算#1主變與#2主變短路阻抗差別較小，故以#1主變參數計算。根據#1主變短路阻抗參數計算出阻抗歐姆值：ZH-M=40.85Ω ZH-L=153.65Ω ZM-L=27.32Ω 因本次由中壓側加壓，故換算中壓側對高壓側等效阻抗:ZM-H=40.85/（230/115）2≈10.21高壓側和低壓側短路后并聯等效阻抗保護顯示屏及測量裝置顯示分辨率完全可滿足讀數及測量。3）#2主變?nèi)齻?cè)通流（由#1主變開關-110kV#1母線-母聯-#2主變開關）將101-3、101、101-1、100-1、100、100-2、102-2、102、102-3開關合上，由#1主變110kV側對#2主變施加試驗電流；將#2主變220kV側202-3、202開關合上，202-D1接地刀閘合上，在220kV側主變開關202進線側形成短路接地；將#2主變10kV側002手車推至工作位置，合上002開關，在0022出線側使用短路線短路接地，在#2主變10kV 002開關出線側形成短路接地。

<秦皇島>天正華意電氣設備有限公司 秦皇島數模一體化繼電保護校驗儀-售后完善
秦皇島數模一體化繼電保護校驗儀-售后完善 <秦皇島>天正華意電氣設備有限公司

秦皇島一次通流加壓模擬帶負荷向量試驗裝置?本儀器屬帶電工作設備，為了你的請遵守 生產的相關規定，嚴格按電力工作規程進行操作。?注意本儀表面板及背板的標貼文字及符號?使用前應確認儀表及附件完好，無破損、裸露及斷線才能使用。儀表后蓋及電池蓋板沒有蓋好禁止使用，儀表在使用中，機殼或測試線發生斷裂而造成金屬外露時，請停止使用。?不能用于測試高于600V的電壓，請勿在強電磁環境下使用，以避免影響儀器正常工作，禁止在易燃性及危險場所測試。?確定導線的連接插頭已緊密地插入接口內，相位測試時請注意方向。測試線必須撤離被測導線后才能從儀表上拔出，不能手觸輸入插孔，以免觸電。?請勿用潮濕手操作儀器，或?qū)⑵浔┞对矣晁?，儀表于潮濕狀態下，請勿使用。 ?請勿于高溫潮濕，有結露的場所及日光直射下長時間放置和存放儀表。?保持產品表面清潔和干燥，不能用腐蝕劑或粗造物清潔，須用軟布（如眼鏡布），沾清潔防銹除濕類的潤滑劑，輕輕擦試電流鉗即可。?請勿撞擊、跌落儀器，以避免儀表和電流鉗受沖擊，損壞儀器，尤其是鉗口接合面。?注意本儀表所規定的測量范圍及使用環境。?嚴禁私自使用、拆卸、校準、維修本儀表，必須由有授權資格的人員操作。?手冊中的“ ”乃警告標志，使用者必須依照本手冊內容進行操作。?手冊中的“ ”等危險標志，使用者必須嚴格依照本手冊內容進行操作。無線相位測試儀 無線核相電流相位表 特高壓變壓器繼電保護向量測試裝置 三相通流加壓模擬帶負荷向量試驗裝置 多功能型 SOE測試儀 電子式三相通流加壓模擬負荷校驗裝置 電力系統同步相量測量系統試驗裝置 帶負荷校驗保護裝置 無線相位伏安測試裝置 三相一次通流加壓模擬帶負荷繼電保護向量檢測裝置

<秦皇島>天正華意電氣設備有限公司 秦皇島數模一體化繼電保護校驗儀-售后完善

秦皇島一次通流加壓模擬帶負荷向量試驗裝置試驗準備、測試步驟(1) 試驗準備根據對變電站現場踏勘，站內檢修電源箱開關容量（空開80A/3P）可滿足裝置供電要求，現場安裝主變兩臺，220kV、110kV雙母線單分?jǐn)啵?0kV三母線單分?jǐn)?。為減少試驗接線操作，本次試驗充分利用220kV、110kV母聯開關和10kV聯絡開關的操作實現各通流和加壓回路間隔的投切。(2) 測試步驟1)全站母線一次通壓試驗通過#1主變10kV低壓側套管對變壓器低壓側勵磁，在變壓器230kV、115kV感應出一次電壓，將220kV、110kV母聯開關合上完成母線一次電壓并列相位檢查。2）220kV、110 kV、10 kV母線/間隔通流試驗在#1主變220kV、110kV側套管分別接入三相工頻大電流，通過#1主變開關201將220kV母聯開關及需檢測的回路間隔投入試驗回路，在21-P-1#1母線220kV PT處接入高電壓，通過倒閘操作配合完成220kV線路保護、母線保護相位的檢驗；通過#1主變開關101將110kV母聯開關及需檢測的回路間隔投入試驗回路，在11-P-1#1母線110kV PT處接入高電壓，通過倒閘操作配合完成110kV線路保護、母線保護檢驗。3）#1、#2變壓器通流試驗核查差動保護接線根據變壓器阻抗參數計算，本次選擇變壓器110側繞組為施加變頻電源側通過一臺主變母線通過110kV母線串帶另一臺主變開關對115kV側繞組施加工頻（或低頻）電源，其余側繞組在主變開關后級合上刀閘形成短路電流，完成變壓器差動保護相位檢驗。9.8 一次電壓并列相位檢查220kV、110kV、10kV母線一次電壓并列相位檢查（含開口三角電壓，10kV#1接地變接線組別）：裝置變頻電源三相電源輸出接入#1主變低壓側套管，通過對變壓器低壓側勵磁后，三相相序?yàn)檎颍謩e在變壓器各側感應出一次電壓：10kV母線：一次電壓=380V，接地變低壓側電壓及PT二次電壓=14.47V;110kV母線:變壓器變比K=115/10.5=10.95 PT變比=110/0.1/0.1√3PT一次電壓=0.380×10.95=4.160kVPT二次線電壓=4160/1100=3.782VPT一次相電壓=0.380×10.95/1.732=2.400kVPT二次相電壓=4160/1100/1.732=2.183V220kV母線：變壓器變比K=230/10.5=21.9 PT變比=220/0.1/0.1√3PT一次電壓=0.380×21.9=8.322kVPT二次線電壓=8322/2200=3.782VPT一次相電壓=0.380×21.9/1.732=4.804VPT二次相電壓=8322/2200/1.732=2.183V通過測量各母線側PT二次電壓值，驗證電壓互感器二次回路接線、變比、驗證各保護裝置電壓采樣幅值、相位的正確性，驗證電壓并列功能的正確性。

<秦皇島>天正華意電氣設備有限公司

秦皇島一次通流加壓模擬帶負荷向量試驗裝置分機對時校準顯示菜單6.3.2 測量數據無線通訊編碼、存儲、查閱對主機接入的信號輕觸“基準選擇”進行電壓或電流切換，無線通訊過程中，接入信號應始終保持不變做為相位參考基準，分機發送的被測二次幅值及相位信息是相對于主機接入信號的滯后角度，分機根據測試點定義對應的測試組和相別，按“發送”將分機測試數據對應存儲到主機顯示屏幕的位置，測試過程分機可隨時對已測試過的信息進行讀取查閱，待該測試完成后可由分機控制主機對測試數據按照時鐘時間進行存儲（見圖7）。圖7分機測試通訊、定義組別、存儲、回傳信息顯示菜單6.3.3 分機操作待分機測試的電壓或電流幅值數據穩定后，按“發送”鍵分機將被測試點的電壓（或電流）幅值及相對于參考基準的相位信息通過無線通訊發送至主機，同時主機將數據再次反饋給分機進行有效確認；改變測試組別時按“F”鍵，通過方向鍵進行修改，電壓電流相別各有9組供選擇，若無操作10s退出編號修改界面；測試完成后按分機“存儲”鍵控制主機存儲分機所有上傳的測試數據；通過分機主菜單“數據回傳”，可提取主機已存儲的所有信息，通過方向鍵翻看存儲數據。 一次通流加壓模擬帶負荷向量試驗裝置 電位差數字相位伏安表 電位差雙鉗相位伏安表 電位差雙鉗數字相位伏安表 模擬一次負荷法繼電保護相位檢驗裝置 三相通流加壓模擬帶負荷繼電保護向量檢測裝置 六相微機繼電保護校驗儀 三相智能相位伏安表 繼電保護相位測試裝置 無線相位伏安測試儀 智能變電站投運前繼電保護向量檢查裝置

秦皇島數模一體化繼電保護校驗儀-售后完善

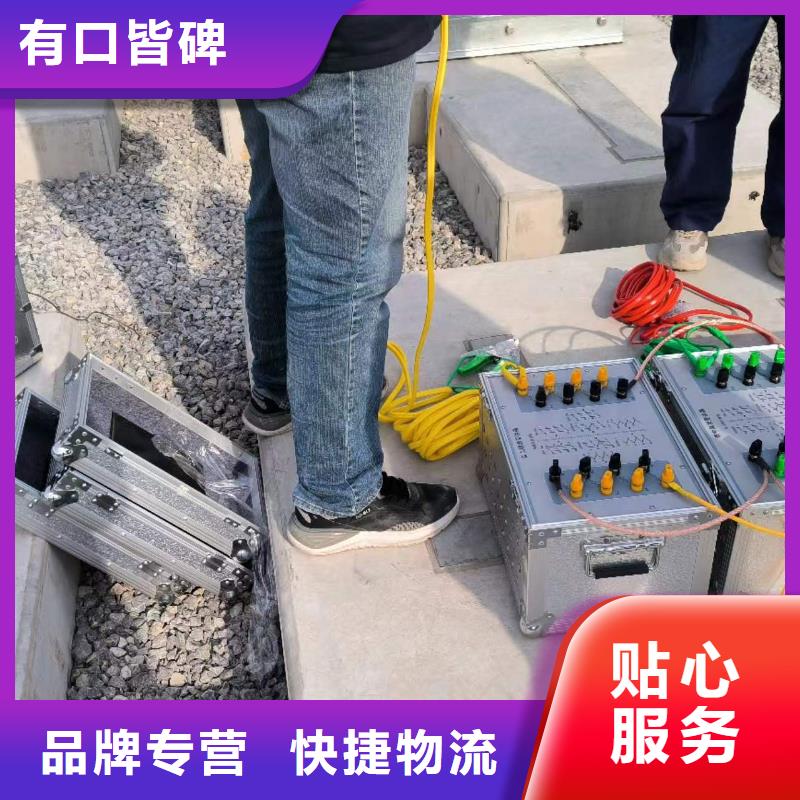

秦皇島一次通流加壓模擬帶負荷向量試驗裝置現場文明施工及環境保護措施(1) 試驗現場應進行圍護，與試驗無關人員不得進入施工現場，現場試驗時應有專人進行監護。(2)嚴格遵守勞動紀律，堅守崗位，盡職盡責，做好本職工作。(3)施工用的儀器儀表擺放整齊，做到衛生清潔，專人保管。(4)施工中注意做到“工完料凈場地清”，每天施工面的施工廢料和垃圾下班前及時清理，保持施工現場的整潔。(5)試驗過程中，做好成品保護。不破壞二次接線工藝，拆掉的接線、劃開連片，要及時回復，不要遺漏；保護好各種封蓋、防水膠圈。(6)及時將試驗完畢的設備添加警示標識或加鎖，防止電源、機構、聯鎖桿操作不當造成損壞，防止重要接線被其他班組誤動。(7)試驗完畢的帶電部分增加警示標識防止觸電傷人。9 典型現場試驗案例220kV智能變電站三相一次通流加壓模擬帶負荷試驗方案9.1工程概況220kV變電站工程驗收工作已基本結束，近期準備正式啟動送電投運，傳統的保護裝置向量檢查工作是在新設備投運前，需要調整運行方式，利用運行的斷路器進行串代，加裝臨時保護，計算臨時保護定值，一次設備必須有滿足保護裝置向量檢查的小負荷。存在倒閘操作多，投運方案復雜，負荷安排困難，工作量大，投運時間長，性低等問題。本次利用TH-2030型變電站三相一次通流加壓模擬帶負荷繼電保護向量檢測裝置進行現場對一次母線通流/加壓試驗，裝置采用同步觸發技術控制設備輸出的電壓、電流幅值及相位，模擬線路、變壓器的實際負荷，利用在電壓互感器一次側加電壓，電流互感器一次側加電流的方法，在投產前完成變電站內所有繼電保護裝置向量的檢查。主要檢查電壓互感器并列相位、母線差動保護、線路方向保護、變壓器差動保護、測控裝置、計量裝置、故障錄波裝置等二次設備的向量正確性。

<秦皇島>天正華意電氣設備有限公司
<秦皇島>天正華意電氣設備有限公司 秦皇島數模一體化繼電保護校驗儀-售后完善

秦皇島一次通流加壓模擬帶負荷向量試驗裝置電網有限公司十八項電網重大反事故措施（修訂版）， 15條防止繼電保護事故中明確規定：所有保護用電流回路在投入運行前，除應在負荷電流滿足電流互感器精度和測量表計精度的條件下測定變比極性以及電流和電壓回路相位關系正確外，還必須測量各中性線的不平衡電流（或電壓），以保證保護裝置和二次回路接線的正確性。目前因?yàn)樵囼?yàn)條件的限制在工程投運前必須通過帶一次負載送電來驗證二次回路的正確與完整，以及檢查設備的向量正確性。變電站傳統投產啟動方案采用循序漸進的方式，雖然可靠，但是進度慢、工作量大、存在可能的故障風險等。實際的工程投產啟動方案，需考慮多種電網運行方式，分步分段進行試驗，需要一步步驗證一次接線、二次回路、保護裝置的正確完整，試驗進度緩慢；帶一次負荷送電試驗時，二次回路及裝置沒有得到驗證，保護不能直接投入，需增加臨時保護等措施；帶一次負荷試驗，從沖擊開始到試驗結束，操作涉及到一次設備的合分和保護的投退，步驟復雜，操作工作量非常大；帶一次負荷試驗要求必須有一定量系統負荷，如果負荷電流太小不滿足測試要求值，相關試驗無法完成；帶一次負荷試驗，發現回路故障后，故障排查需要時間，耽誤變電站正常投運進度。4. 裝置技術參數4.1 三相通流加壓模擬負荷電子式電源變頻電源采用高頻開關放大器原理設計，三階濾波輸出，觸摸屏設計、雙路輸出、幅值相位可調、市電過壓跳閘、輸入過流跳閘、風機智能運行、直流母線過、欠壓保護、逆變器及可控硅過溫保護、輸出過流預告警、輸出過流保護及瞬時過流保護過熱保護。額定容量： 33kVA 輸入：三相四線 380V±10%/50A 頻率：50Hz輸出波形：標準正弦波 波形失真：優于THD3% 輸出穩定度：±1% 輸出頻率：0.5Hz～150Hz可選 雙路輸出獨立單獨可控Ⅰ路輸出：電流/電壓： 0～380V /0～50A連續可調Ⅱ路輸出：電流/電壓： 0～380V/0～5A連續可調Ⅱ路以Ⅰ路電流為參考基準可移相輸出，移相范圍±180°使用環境：－20℃至50℃，相對濕度<90%，海拔2000m以下通流加壓模擬帶負荷向量檢測裝置 變電站監控信息自動對點裝置 三相微機繼電保護校驗儀 通流加壓模擬帶負荷試驗方案 帶負荷測試裝置 無線核相電流相位表 變壓器差動保護裝置 模擬試驗裝置 三相一次通流加壓模擬帶負荷向量試驗裝置 無負荷相量測量裝置 智能變電站繼電保護向量檢查裝置

秦皇島一次通流加壓模擬帶負荷向量試驗裝置變壓器通流試驗核查差動保護接線1）試驗準備為方便現場接線，根據變壓器阻抗參數計算，本次選擇變壓器110kV側繞組為施加變頻電源側完成#1和#2主變差動保護接線校驗。1.1）在#1主變中壓115kV側套管處經主變開關-110kV#1母線-母聯-#2主變開關施加三相工頻（或低頻）電源，對#2主變差動保護接線檢驗，利用變壓器短路阻抗在#2主變220kV側和10kV側繞組在主變開關后級合上接地刀閘形成短路電流，進行變壓器電流差動保護回路檢查，通過二次電流六角向量圖核定接線組別完成檢驗。1.2）在#2主變中壓115kV側套管處經主變開關-110kV#2母線-母聯-#1主變開關施加三相工頻（或低頻）電源，對#1主變差動保護接線檢驗，利用變壓器短路阻抗在#1主變220kV側和10kV側繞組在主變開關后級合上接地刀閘形成短路電流，進行變壓器電流差動保護回路檢查，通過二次電流六角向量圖核定接線組別完成檢驗。1.3）注：為方便也可利用工頻電壓轉換裝置同時對220#1PT施加10kV電壓，以Ua為參考相位基準繪制六角向量圖。 PT變比220kV/√3/0.1kV√3）二次相電壓約2.62V。2）變壓器阻抗參數計算#1主變與#2主變短路阻抗差別較小，故以#1主變參數計算。根據#1主變短路阻抗參數計算出阻抗歐姆值：ZH-M=40.85Ω ZH-L=153.65Ω ZM-L=27.32Ω 因本次由中壓側加壓，故換算中壓側對高壓側等效阻抗:ZM-H=40.85/（230/115）2≈10.21高壓側和低壓側短路后并聯等效阻抗保護顯示屏及測量裝置顯示分辨率完全可滿足讀數及測量。3）#2主變?nèi)齻?cè)通流（由#1主變開關-110kV#1母線-母聯-#2主變開關）將101-3、101、101-1、100-1、100、100-2、102-2、102、102-3開關合上，由#1主變110kV側對#2主變施加試驗電流；將#2主變220kV側202-3、202開關合上，202-D1接地刀閘合上，在220kV側主變開關202進線側形成短路接地；將#2主變10kV側002手車推至工作位置，合上002開關，在0022出線側使用短路線短路接地，在#2主變10kV 002開關出線側形成短路接地。

<秦皇島>天正華意電氣設備有限公司 秦皇島數模一體化繼電保護校驗儀-售后完善

秦皇島一次通流加壓模擬帶負荷向量試驗裝置變壓器短路阻抗計算點擊左上角三個點，選擇“差動計算”，根據變壓器銘牌輸入變壓器的額定容量、額定電壓、短路阻抗及電流互感器變比，當變比為1時二次側顯示的電流值為實際一次電流值。根據變壓器類型，選擇“三相電力變壓器”、“三相自耦變壓器”、 “單相電力變壓器”或“單相自耦變壓器”；根據短路阻抗接線方式選擇“高壓側加壓 中低壓側短路”、“中壓側加壓 高低壓側短路”、“低壓側加壓 高中壓側短路”。參數輸入完成后按“計算”鍵會自動計算短路等效阻抗、建議施加的電壓、電流幅值及二次側電流幅值信息等。6.3 無線遙測相位表操作說明（部分）6.3.1 主機、分機對時校準使用前需要先將主機與分機開機后通過校準線連接，主機在 “工作模式”或“通訊測量”界面（見圖5），分機光標指在“電壓通訊”或“電流通訊”時按“確定”鍵進入對時校準，分機顯示屏幕動態提示對時時間（見圖6），通常在90秒內完成對時校準，主機與分機的對時校準完成后拔出校準線即可進入測量通訊工作方式，當主機被誤操作斷電時需關閉分機重新進行對時校驗。 三相一次通流加壓模擬帶負荷向量試驗裝置 一次通流加壓模擬負荷向量試驗裝置 模擬試驗裝置 變電站繼電保護回路向量檢查 模擬帶負荷繼電保護向量檢測裝置 無線相位伏安測試裝置 三相通流加壓模擬負荷向量試驗裝置 通流加壓模擬帶負荷試驗方案 通流加壓模擬帶負荷繼電保護向量檢測裝置 變電站工程通流加壓模擬帶負荷試驗裝置 三相一次通流加壓模擬帶負荷繼電保護檢測裝置
