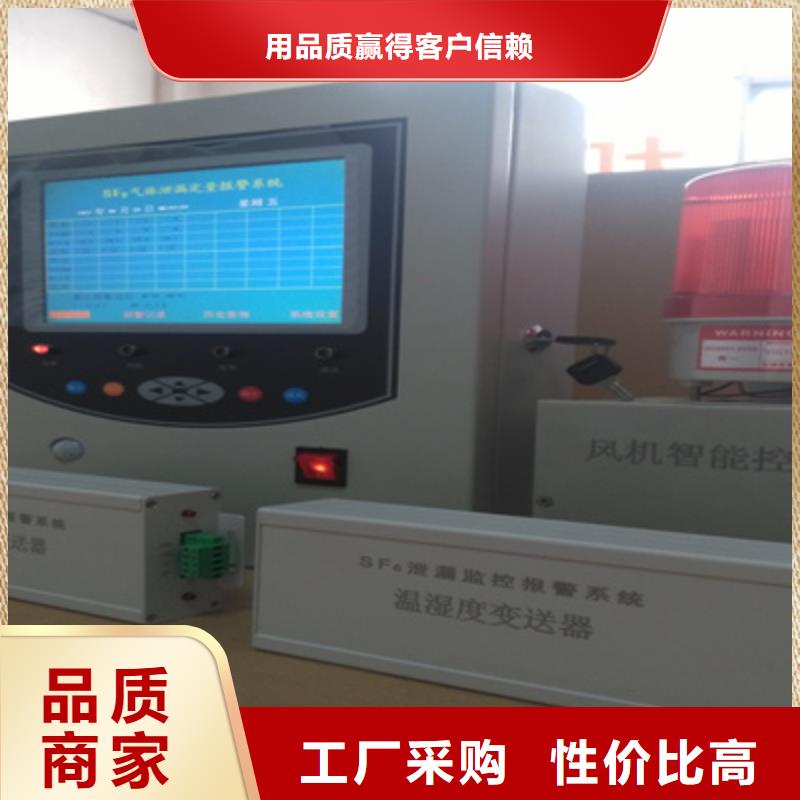

sf6氣體泄漏定量報警系統現貨價格

廈門SF6氣體抽真空充氣裝置 回收：電器設備——橡膠軟管——回收進氣口充放：電器設備——橡膠軟管——充放出氣（液）口電器設備SF6回收灌瓶需二根軟管：電器設備——橡膠軟管——回收進氣口鋼瓶——橡膠軟管——充放出氣（液）口貯存容器內SF6灌瓶：鋼瓶——橡膠軟管——充放出氣（液）口設備除了回收進氣口、充放出氣（液）口之外，還有一個排放大氣口，它的接口用戶可根據需要決定是否配接管路。3、油位檢查回收裝置中壓縮機采用N46（25＃）冷凍機油作為潤滑劑，真空泵采用高速真空泵油作為潤滑劑，開機前應先檢查油位。如果油位太低或太高，應加油或放油至油標視鏡中心位置，在運行中也應注意定期檢查實際油位線，不應低于中心線太多。N46號冷凍機油，原則上使用期一年，到期需調換機油，用油量見第二節有關內容，換油方法見第六節有關內容。4、冷凍系統檢查冷凍系統采用R22為制冷劑，壓縮機為全封閉活塞式壓縮機，需要時則添加制冷劑。開機前還應檢查線路有無損傷，接頭有否松動，風機是否正常等等。5、電源連接本裝置的供電電源為三相交流50HZ 380V±10％，總功率≤7KW。裝置的電器控制元件全部集中在電控箱內，電器線路圖可參見附錄五電器原理圖、附錄六電控箱元件布置圖。因按鈕、開關及指示燈安裝在電控箱的門上，故在正常工作狀態下電控箱不用打開，見附錄七電控箱操作面板圖，只須將放在回收裝置貯存容器邊上的動力電纜線插頭與適當的電源連接。在本節上述幾項開機前的工作均已完成的情況下方可開啟電控箱電源開關，進入工作狀態，此時需按第五節的說明進行操作。電器線路中設有斷相與相序保護繼電器，可手動調正電源相序。電控箱上方設有積時儀，無論是真空泵或SF6壓縮機或泵機同時開，它均會自動記時。

sf6氣體泄漏定量報警系統現貨價格
<廈門>天正華意電氣設備有限公司

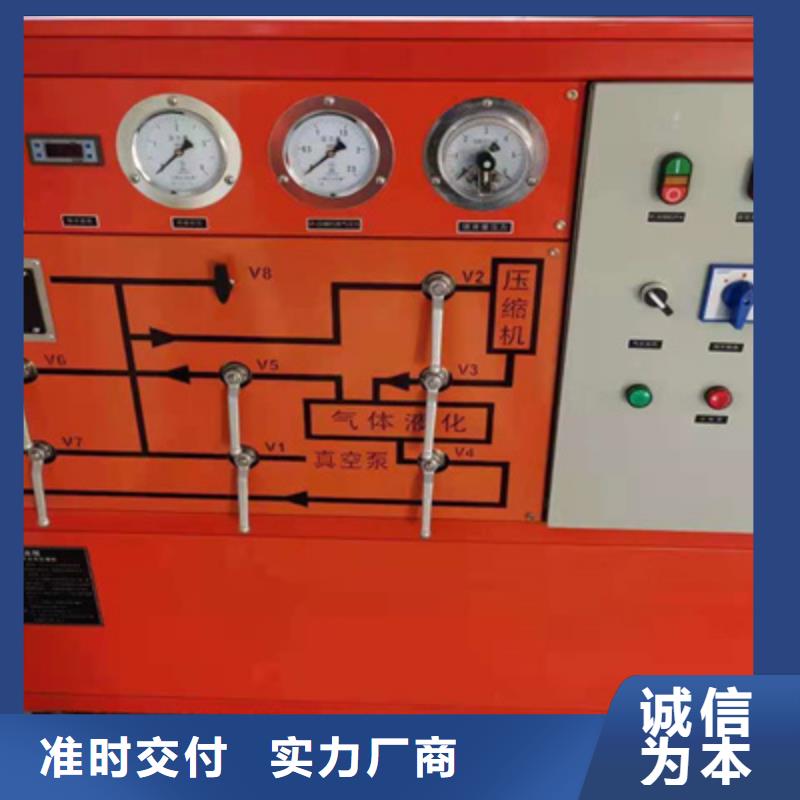

廈門SF6氣體抽真空充氣裝置各功能的串聯或切換主要通過操作集中于面板一側的電控箱和球閥來完成。回收裝置的基本工作原理是采用冷凍液化法。在回收時，利用壓縮機的抽吸性和壓縮性把SF6電器設備內一定壓力的SF6氣體吸入壓縮機，并壓縮至某一較高的壓力。同時利用R22制冷劑的低蒸發溫度特性，將較高溫度的SF6氣體冷卻至冷凝溫度進行液化、貯存。這樣連續抽吸至SF6壓縮機串聯運行，直至達到回收終壓力。在充放時，首先利用本裝置的真空泵對SF6電器設備（或鋼瓶）和連接管路進行抽真空，然后直接利用壓差或利用壓縮機的抽吸性并造成一定的壓差將裝置貯存容器內的SF6充入SF6電器設備，直至達到所需的工作壓力。在需灌瓶時則同時利用如前所述的R22制冷劑的特性，將液化的SF6直接灌入鋼瓶。凈化功能是在完成上述回收、充放功能時同步完成的。系統中設置了兩只油分離器，分別安裝在壓縮機的出口，以有效去除SF6氣體所帶的油份。系統回路中設置了干燥過濾器，以保證進入貯存容器的SF6的純度并有效去除水份。過濾器帶有加熱再生裝置，可在抽真空下加熱再生，分子篩從而能反復使用。系統中設有可靠的保護裝置，高壓壓力控制器安裝在SF6壓縮機排氣口，一旦排氣壓力超過限定值它會自動停止壓縮機的工作，待壓力下降后再重新啟動壓縮機；閥安裝在貯存容器上一旦超壓閥自動打開排放氣體，壓力下降后自動關閉。另外，系統中還設置了監視儀表和控制儀表共七只，其中真空計一只，安裝在裝置回收進氣口，并在真空計前裝置了DN8電磁閥門，需要觀察時打開即可；壓力表五只，分別安裝在回收進氣口、SF6壓縮機排氣口、冷凍壓縮機吸排氣口和貯存容器上；冷凍系統上設置了一只溫控，利用溫包感應SF6液體溫度。

<廈門>天正華意電氣設備有限公司
sf6氣體泄漏定量報警系統現貨價格

廈門SF6氣體抽真空充氣裝置各功能的串聯或切換主要通過操作集中于面板一側的電控箱和球閥來完成。回收裝置的基本工作原理是采用冷凍液化法。在回收時，利用壓縮機的抽吸性和壓縮性把SF6電器設備內一定壓力的SF6氣體吸入壓縮機，并壓縮至某一較高的壓力。同時利用R22制冷劑的低蒸發溫度特性，將較高溫度的SF6氣體冷卻至冷凝溫度進行液化、貯存。這樣連續抽吸至SF6壓縮機串聯運行，直至達到回收終壓力。在充放時，首先利用本裝置的真空泵對SF6電器設備（或鋼瓶）和連接管路進行抽真空，然后直接利用壓差或利用壓縮機的抽吸性并造成一定的壓差將裝置貯存容器內的SF6充入SF6電器設備，直至達到所需的工作壓力。在需灌瓶時則同時利用如前所述的R22制冷劑的特性，將液化的SF6直接灌入鋼瓶。凈化功能是在完成上述回收、充放功能時同步完成的。系統中設置了兩只油分離器，分別安裝在壓縮機的出口，以有效去除SF6氣體所帶的油份。系統回路中設置了干燥過濾器，以保證進入貯存容器的SF6的純度并有效去除水份。過濾器帶有加熱再生裝置，可在抽真空下加熱再生，分子篩從而能反復使用。系統中設有可靠的保護裝置，高壓壓力控制器安裝在SF6壓縮機排氣口，一旦排氣壓力超過限定值它會自動停止壓縮機的工作，待壓力下降后再重新啟動壓縮機；閥安裝在貯存容器上一旦超壓閥自動打開排放氣體，壓力下降后自動關閉。另外，系統中還設置了監視儀表和控制儀表共七只，其中真空計一只，安裝在裝置回收進氣口，并在真空計前裝置了DN8電磁閥門，需要觀察時打開即可；壓力表五只，分別安裝在回收進氣口、SF6壓縮機排氣口、冷凍壓縮機吸排氣口和貯存容器上；冷凍系統上設置了一只溫控，利用溫包感應SF6液體溫度。

<廈門>天正華意電氣設備有限公司 sf6氣體泄漏定量報警系統現貨價格

廈門SF6氣體抽真空充氣裝置電源連接本裝置的供電電源為三相交流（五芯制，需接零線）50HZ 380V±10％，總功率≤5KW。裝置的電器控制元件全部集中在電控箱內，電器線路圖可參見附錄五電器原理圖、附錄六電控箱元件布置圖。因按鈕、開關及指示燈安裝在電控箱的門上，故在正常工作狀態下電控箱不用打開，見附錄七電控箱操作面板圖，只須將放在回收裝置貯存容器邊上的動力電纜線插頭與適當的電源連接。在本節上述幾項開機前的工作均已完成的情況下方可開啟電控箱電源開關，進入工作狀態，此時需按第五節的說明進行操作。電器線路中設有斷相與相序保護繼電器，可手動調正電源相序。五、操作說明及注意事項進入工作狀態的操作應是在完成第四節有關內容的工作后才能進行。本裝置具有抽真空、回收貯存、充放、灌瓶、凈化干燥五個基本功能及相應的組合功能，下面按各功能分別說明其操作，操作時應注意按先后順序進行。閥門在下述開機時均假設處于關閉狀態。5.1、抽真空指將裝置或系統從一個大氣壓抽至本裝置極限真空度或認定的真空度。注意點：開真空泵抽真空前，根據需要決定是否連接管路排放至室外。開真空泵抽真空前，必須保證被抽裝置或系統壓力為零表壓或以下。凡需要觀察真空度時，按下電阻真空計開關，電磁閥工作燈亮，觀察完畢后隨時關閉電阻真空計開關。

<廈門>天正華意電氣設備有限公司 sf6氣體泄漏定量報警系統現貨價格

廈門SF6氣體抽真空充氣裝置干燥效果不好可能是分子篩飽和應進行自再生處理，也可能干燥過濾器堵塞，應拆開檢查，必要時更換內件。7.6、儀表7.6.1壓力控制器達到上下限值但不切斷電路，可能為壓力控制器線路有故障，應拆開檢查，必要時更換。7.6.2其他壓力表或真空計讀數不準，可能為儀表損壞，應校驗或更換。7.6.3各儀表不讀數，應檢查各接口是否完好。八、售后服務8.1自設備之日起，提供產品的質保期為1年。8.2設備出現故障而買方無法解決時，72小時響應并給予解決方案。8.3技術文件：提供完整的相關技術文件與資料。技術文件包括圖紙、說明書等。技術文件的形式和內容應盡量詳細和易于理解，應能滿足設計、安裝維護技術人員的工作需要。8.4說明書：設備的安裝使用及維護有詳細的說明書圖紙資料。8.5技術培訓：對用戶運行人員和維護人員進行一般維護工作的技術培訓。8.6在設備安裝和調試過程中，公司安排有經驗的工程技術人員提供安裝調試指導等服務。8.7提供安排需方到工廠技術培訓，并應提供相關的中文培訓教材和資料。8.8設備終身維修。8.9用戶可隨時將儀器的使用情況或意見告知本公司。單位名稱：青島天正華意電氣設備有限公司

<廈門>天正華意電氣設備有限公司

廈門SF6氣體抽真空充氣裝置、簡明參數表型號TH7T-15-50真空泵抽速（m3/h）15極限真空度（Pa）10真空泵國產雙極真空泵SF6回收壓縮機（m3/h）12.2壓力（MPa）2.5壓縮機廠家半封閉谷輪壓縮機過濾器顆粒（微米）0.02油份（PPM）酸值（PPM）0.1可水解氟化物（PPM）0.2生物毒性無水份（PPM）≤60SF6純度≥99.9％SF6貯罐50LSF6貯罐材質碳鋼制冷系統優質壓縮機過濾器美國原裝干燥器美國原裝真空計數顯閥門獨有技術（內置蝶形密封，確保多次開關不會漏氣）2.3、主要技術參數描述2.3.1、回收回收初壓力≤0.8MPa回收終壓力≤50KPa回收時間：對初壓力0.8MPa的1 m3 SF6氣體容積，回收至終壓力50KPa，回收時間小于2.5小時。2.3.2、充氣對初壓力為133Pa的1 m3 SF6氣體容積充至0.8MPa，充氣時間小于0.8小時。2.3.3、抽真空裝置極限真空度小于等于10 Pa對初壓力為0.1MPa的1 m3 SF6氣體容積抽真空至133Pa所需時間小于1.0小時。2.3.4、貯存貯存容器容積0.05m3名義液態貯存量50kg貯存壓力3.8 MPa2.3.5、凈化對含水量1000PPM（體積比）以下的SF6氣體，經本裝置一次回收凈化后，水份小于60PPM（重量比），油份小于10PPM（重量比）2.3.6、年泄漏率≤1％名義儲存量2.3.7、噪聲≤75dB(A)聲壓級2.3.8、工作環境溫度 -10°- 40℃2.3.9、功率≤5KW2.3.10、電源：交流三相五線制 50HZ 380V±10％2.3.11、重量約600 kg2.3.12、外形尺寸（長×寬×高）：1400×810×1350三、工作原理和結構特征TH7T-15-50型SF6氣體回收充放裝置具有回收、充放、凈化、抽真空、貯存、灌瓶等綜合性功能，系統比較完全。

<廈門>天正華意電氣設備有限公司 sf6氣體泄漏定量報警系統現貨價格

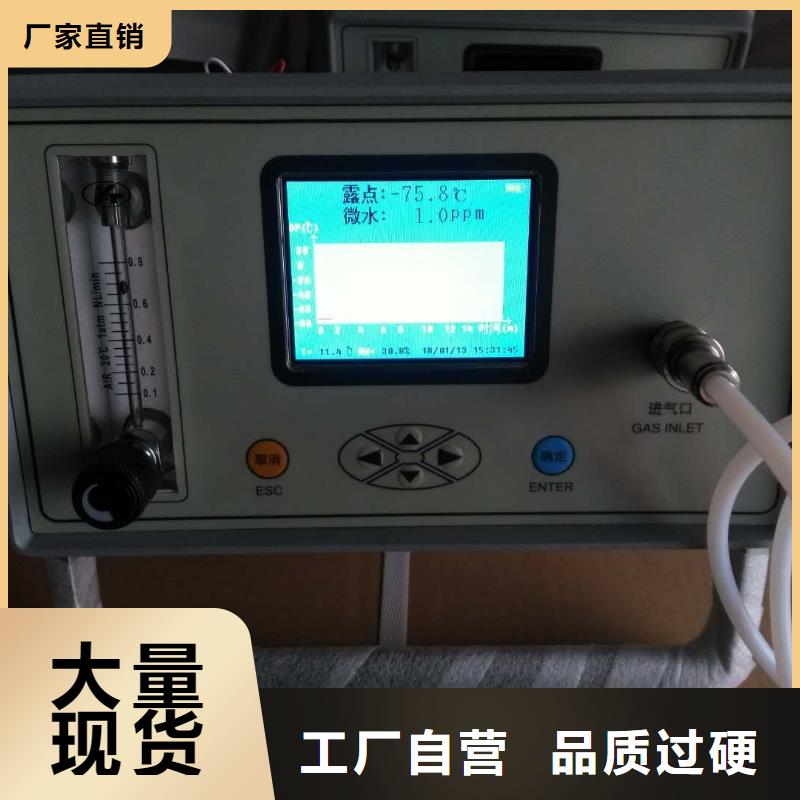

廈門SF6氣體抽真空充氣裝置測量完畢后1)關閉儀器上的高精度針型調節閥。2)將轉接頭從SF6電氣設備上取下。3)將測試管和儀器后面版之間連接的快速插頭退下。4)重復如上步驟，測試下一項數據。5)全部測試完成后，關閉電源。5.注意事項1.儀器應放置在位置，防止摔壞，避免劇烈震動。2.儀器使用前，應及時充電。3.充電時只需將電源線接入交流電插座，無需打開電源開關，儀器將自動充電，充電時間一般需要10個小時以上。4.儀器內部使用高容量鋰電池，因為電池特性。所以建議儀器長時間不用時，能夠每1~2個月沖一次電。以保持鋰電池的活性。5.儀器不用應放入鋁合金包裝箱，并置于試驗臺或儀器架上以便防塵、防潮。6.儀器每年用標準氣體標定一次。可送至廠家或授權單位進行標定，以確保準確性。7.當檢測氣體中的HF和CF4濃度較高時，應使用干凈的氣體（空氣或氮氣）清洗管道，將儀器內部清洗干凈后再進行下一次測量。8.當檢出設備中的HF和CF4濃度超過正常值時，建議測量兩次，確認結果。6.常見故障及排除故障可能原因處理方法露點值不變化氣體未進入檢測器檢查氣路連接，查看針形閥、流量閥是否打開傳感器連接線開路發送至廠家檢查露點值偏高氣路漏氣使用檢漏儀檢測氣路是否漏氣儀器放置時間過長用高純氮清洗氣路30分鐘，

<廈門>天正華意電氣設備有限公司 sf6氣體泄漏定量報警系統現貨價格

廈門SF6氣體抽真空充氣裝置干燥效果不好可能是分子篩飽和應進行自再生處理，也可能干燥過濾器堵塞，應拆開檢查，必要時更換內件。7.6、儀表7.6.1壓力控制器達到上下限值但不切斷電路，可能為壓力控制器線路有故障，應拆開檢查，必要時更換。7.6.2其他壓力表或真空計讀數不準，可能為儀表損壞，應校驗或更換。7.6.3各儀表不讀數，應檢查各接口是否完好。八、售后服務8.1自設備之日起，提供產品的質保期為1年。8.2設備出現故障而買方無法解決時，72小時響應并給予解決方案。8.3技術文件：提供完整的相關技術文件與資料。技術文件包括圖紙、說明書等。技術文件的形式和內容應盡量詳細和易于理解，應能滿足設計、安裝維護技術人員的工作需要。8.4說明書：設備的安裝使用及維護有詳細的說明書圖紙資料。8.5技術培訓：對用戶運行人員和維護人員進行一般維護工作的技術培訓。8.6在設備安裝和調試過程中，公司安排有經驗的工程技術人員提供安裝調試指導等服務。8.7提供安排需方到工廠技術培訓，并應提供相關的中文培訓教材和資料。8.8設備終身維修。8.9用戶可隨時將儀器的使用情況或意見告知本公司。單位名稱：青島天正華意電氣設備有限公司
