包頭二次壓降負載測試儀屏幕的下半部分是用來顯示接線結果的分析情況，包括：相序、接線判斷、錯接線更正系數，根據不同的負荷情況功率夾角的不同分4種角度范圍（感性－5～55、感性55～115、容性－5～－65、容性－65～－125）對各48種接線方式進行結果判定，上圖所示為標準阻性負載時接線全部正確情況下的向量圖，由于純阻性負載的功率夾角為0°，屬于－5～55的范圍，因此我們要看接線分析的行感性（－5～55）的結果，另外三行的分析結果無效；圖中接線判斷中的“正”表示電壓是正相序，如為逆相序應顯示“負”；“Ua Ub Uc”表示電壓接線是應為“Ua Ub Uc”的位置上所接的是“Ua Ub Uc”電壓接線正確；“＋Ia ＋Ic”表示電流接線應為“Ia Ic”的位置上所接的是“Ia Ic”相別正確，“＋”表示極性也都是正確的；更正系數為“1”表示接線正確，電能計量值不需更正，如果接線不正確的情況下結果中會給出具體的補償系數（根據不同種類的接線錯誤可能為數值，也可能為公式）。具體的接線方式判定結果分析表見附件。

包頭互感器伏安綜合測試儀廠家可開票

包頭二次壓降負載測試儀電壓幅值的大小與電壓矢量的長度成比例。電流幅值的大小與電流矢量的長度成比例。在界面的右側用數字顯示電壓，電流的幅值和相位，并且自動的判斷電壓相序和電流相序是否正確。用白色方塊表示幅值大小，相序無法判斷，用紅色方塊表示相序錯誤，用綠色方塊表示相序正確。所有矢量都是以UA為相位參考，界面如下圖所示：2、操作說明數據保持功能保持功能使屏幕上的參數測量值，矢量圖保持不變，便于用戶讀取、分析等。通過按下F2鍵即可實現當前測量結果的保持與取消保持。切換到三相伏安界面在本界面時，按下F1鍵，儀表回到三相伏安界面。切換到單路測試界面在本界面時，按下F4鍵，儀表跳轉到單路測試界面。切換到顯示設置界面在本界面時，按下F3鍵，儀表跳到顯示設置界面。在該界面下，可以實現矢量圖的角度正方向，零序位置，基準量角度，以及是否顯示UAUBUCIAIBIC矢量。界面如下圖所示。用←，→鍵移動到需要更改的項目，并用↑，↓鍵更改項目選項。由于電測計量部門和繼電保護部門不同用戶習慣不同，國內外不同設備上顯示向量圖方式也不同，為方便用戶使用，向量圖繪制還可以根據用戶習慣進行設置，角度正方向可設為順時針或逆時針，0°角可設為12 點鐘方向或3 點鐘方向，基準量可以設為0°或330°。可以設置是否顯示UAUBUCIAIBIC.更改完參數設置后，可以按F3鍵，保存設置，另外也可按F2直接復默認設置參數，按F1鍵回到矢量圖界面查看設置的結果。

<包頭>天正華意電氣設備有限公司
包頭互感器伏安綜合測試儀廠家可開票 <包頭>天正華意電氣設備有限公司

包頭二次壓降負載測試儀切換到相位測量界面按下F4鍵，儀表跳轉到相位測量界面。十二、相位測量界面1、功能說明相位測量界面以UA為相位參考，分別顯示UBUCIAIBIC的相位，并計算每一相電壓與電流之間的相位差，同時顯示UAUBUCIAIBIC的幅值。界面如下圖所示。2、操作說明數據保持功能保持功能使屏幕上的參數測量值，保持不變，便于用戶讀取、分析等。通過按下F2鍵即可實現當前測量結果的保持與取消保持。切換到單路測量界面按下F1鍵，儀表跳轉到單路測量界面。切換到功率測量界面按下F4鍵，儀表跳轉到功率測量界面。十三、功率測量1、功能說明功率測量界面顯示三相的功率因數，有功功率，有功功率因數，無功功率因數，無功功率，總有功功率，總無功功率。界面如下圖所示。2、操作說明數據保持功能保持功能使屏幕上的參數測量值，保持不變，便于用戶讀取、分析等。通過按下F2鍵即可實現當前測量結果的保持與取消保持。切換到相位測量界面按下F1鍵，儀表跳轉到相位測量界面。切換到不平衡度界面按下F4鍵，儀表跳轉到不平衡度界面。

包頭二次壓降負載測試儀電流回路可使用鉗形互感器進行測量，操作人員無須斷開電流回路，就可以方便、的進行測量。7、可校驗電壓表、電流表、功率表、相位表等指示儀表以及三相三線、三相四線、單相的1A、5A的各種有功和無功電能表。8、可采用光電、手動、脈沖等方式進行電能表校驗。9、測量分析公用電網供到用戶端的交流電能質量，可測量分析：頻率偏差、電壓偏差、電壓波動、三相電壓允許不平衡度和電網諧波。10、可顯示單相電壓、電流波形并可同時顯示三相電壓、電流波形。11、負荷波動監視：測量分析各種用電設備在不同運行狀態下對公用電網電能質量造成的波動。記錄和存儲電壓、電流、有功功率、無功功率、視在功率、頻率、相位等電力參數。12、 電力設備調整及運行過程動態監視，幫助用戶解決電力設備調整及投運過程中出現的問題。13、可選配條碼掃描器，對電表的條碼進行自動錄入。14、電能表的485通訊接口進行檢測，并能完成現場校驗多功能（智能）電能表的工作需求，可根據電表中已設置的需量周期和滑差的時間對需量進行誤差校驗。15、具備萬年歷、時鐘功能，實時顯示日期及時間。可在現場校驗的同時保存測試數據和結果，并通過串口上傳至計算機，通過后臺管理軟件（選配件）實現數據微機化管理；預留USB端口，可以將存儲數據直接轉存到U盤。16、采用大屏幕進口彩色液晶作為顯示器，中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好17、體積小、重量輕，便于攜帶，既可用于現場測量使用，也可用做實驗室的標準計量設備。

<包頭>天正華意電氣設備有限公司 包頭互感器伏安綜合測試儀廠家可開票
<包頭>天正華意電氣設備有限公司

包頭二次壓降負載測試儀如設置基準量角度為330°，則在向量圖顯示時會將基準量的角度調整顯示為330°其余各量會根據同基準量之間的相位角進行相應的調整，保證各輸入量之間的相位關系。增加此功能是為方便電能計量使用部門在三相三線制時的測量。根據相電壓與線電壓之間的關系，如假定UA 為0°，則UAB 應為330°。假設UA ＝ 200.0 ∠0°，UB ＝ 210.0 ∠240°，UC＝ 160.0 ∠120°，IA ＝ 5.0 ∠30°，IB ＝ 8.0 ∠270°，IC ＝ 6.0 ∠150°:角度正方向為:逆時針零序位置為:三點，基準量角度為:0°時，矢量圖如下圖所示:角度正方向為:順時針零序位置為:三點，基準量角度為:0°時，矢量圖如下圖所示:角度正方向為:逆時針零序位置為:三點，基準量角度為:330°時，矢量圖如下圖所示:角度正方向為:逆時針零序位置為:十二點，基準量角度為:0°時，矢量圖如下圖所示: 角度正方向為:順時針零序位置為:十二點，基準量角度為:0°時，矢量圖如下圖所示:十一、單路測量1、功能說明單路測量界面用大字體顯示單路的電壓，電流，相位，功率因數，功率，頻率參數。大字體顯示更清晰簡潔，不同于三相伏安界面，本界面下的可以測量UAUBUC任一相的頻率。界面如下圖所示。2、操作說明數據保持功能保持功能使屏幕上的參數測量值，保持不變，便于用戶讀取、分析等。通過按下F2鍵即可實現當前測量結果的保持與取消保持。切換到矢量圖界面按下F1鍵，儀表跳轉到矢量圖界面。切換通道按下F3鍵，實現A相/B相/C相 通道的切換。

包頭互感器伏安綜合測試儀廠家可開票

包頭二次壓降負載測試儀 三線壓降自校 異常圖五 三線壓降自校 正常圖五所示為三線壓降自校結果顯示內容包括：PT側AB相電壓，CB相電壓，Wh側AB相電壓，CB相電壓，兩側AB相角差、CB相角差；兩側AB相比差、CB相比差；AB相綜合誤差及修約值，CB相綜合誤差及修約值。4．三線壓降屏在選中‘三線壓降’功能后，按鍵，進入三線壓降測試屏，即開始測試計數，如果兩側的幅值和角差不正常，在計數12次后則提示接線異常（如圖六所示），正常的話在計夠60次后測試完畢，顯示測試結果（如圖七所示）。圖六 三線壓降測試 異常圖七 三線壓降測試 正常圖七所示為三線壓降測試結果包括：PT側AB相電壓，CB相電壓；Wh側AB相電壓，CB相電壓；兩側AB相比差、CB相比差；兩側AB相角差、CB相角差；AB相綜合誤差及修約值，CB相綜合誤差及修約值。并提示可選擇相應的保存、打印功能進行數據保存或打印測試結果。5．四線自校屏四線壓降自校功能是在進行三相四線壓降測試前進行的精度自動校準功能，用來提高測試時的精度。在選中‘四線自校’功能后，按鍵進入‘四線自校’屏，開始自校計數，如果兩側的幅值和角差不正常，在計數12次后則提示接線異常（如圖八所示），計夠60次后測試完畢，顯示測試結果（如圖九所示）。圖八 四線自校測試 異常圖九 四線自校測試 正常圖九所示為四線壓降自校結果包括：PT側A相電壓、B相電壓、C相電壓；Wh側A相電壓、B相電壓、C相電壓；兩側A相角差、B相角差、C相角差；兩側A相比差、B相比差、C相比差；兩側A、B、C各相的綜合誤差及修約。6．四線壓降屏在選中‘四線壓降’功能后，按鍵進入‘四線壓降’屏，開始測試計數，如果兩側的幅值和角差不正常，在計數12次后則提示接線異常（如圖十所示），計夠60次后測試完畢，顯示測試結果

<包頭>天正華意電氣設備有限公司 包頭互感器伏安綜合測試儀廠家可開票

包頭二次壓降負載測試儀慎重保證本公司生產的產品，在發貨之日起六個月內，如產品出現缺陷，實行包換。兩年內如產品出現缺陷，實行免費維修。兩年以上如產品出現缺陷，實行有償終身維修。注意事項請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修與操作。?作為措施，該儀器配有保護接地端子，試驗前應將裝置側面的接地端子可靠接地。?防止跌落：勿將本儀器置于不平穩的平臺或桌面上以防儀器跌落受損。?使用適當的電源線：應使用220VAC、50/60Hz、承受電流10A及以上的電源線。?保證良好散熱：儀器側面的風扇、通風孔為通風散熱而設，請勿堵塞。?防止短路：不要讓任何異物掉入機箱內，以免發生短路。?正確地連接和斷開：當設備在測試時，請勿連接或斷開測試導線。?請勿在無儀器蓋板時操作:如蓋板或面板已卸下，請勿操作本產品。?使用適當的保險絲：本設備使用12A保險絲。?避免接觸裸露電路和帶電金屬：產品有電時，請勿觸摸裸露的接點和部位。?在有可疑的故障時，請勿操作：如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。?操作環境：請勿在潮濕環境、易爆環境中操作。?本儀器是精密電子儀器，請在室外使用時注意防止烈日暴曬等高溫環境，注意做好遮擋烈日及通風工作，以防儀器過熱或導致測量精度下降。?產品運輸：運輸時請在儀器外面鋪墊海綿等緩沖保護物，以免振動顛簸損壞儀器或降低儀器精度。

<包頭>天正華意電氣設備有限公司 包頭互感器伏安綜合測試儀廠家可開票

包頭二次壓降負載測試儀波形顯示界面如圖十五所示：在此屏中可顯示出當前各個被測模擬量的實際波形，波形實時刷新，能直觀的反映出被測信號的失真情況（是否畸變、是否截頂），本屏中顯示當前顯示為Ua、Ia的波形 用【↑↓】鍵來切換不同的顯示通道；可切換為B相電壓、電流的波形，C相電壓、電流的波形，A、B、C三相所有的電壓的波形，A、B、C三相所有的電流的波形，A、B、C三相所有的電壓和電流的波形；可以做為簡單的示波器使用。屏幕下方顯示出各相電壓的有效值、峰值、小峰值、各相電流的有效值、峰值、小峰值。所示：此屏以柱狀圖的形式顯示出各相電壓、各相電流的諧波含量分布情況，還能顯示出諧波失真度和各次諧波含量數值。通道UA-UB-UC-IA-IB-IC提示當前通道（可通過←、→鍵來改變所選通道），1％-10％為各諧波分量百分比（當所有次數的諧波含量都小于10％時進行放大顯示，即以10％做為滿刻度；當有一項以上的諧波含量大于10％時，正常顯示，即以做為滿刻度），05-30指示的是諧波的次數，右側數值顯示總諧波畸變率THD、有效值和32 次諧波。無失真的信號應顯示次諧波（基波）。

包頭二次壓降負載測試儀電流回路可使用鉗形互感器進行測量，操作人員無須斷開電流回路，就可以方便、的進行測量。7、可校驗電壓表、電流表、功率表、相位表等指示儀表以及三相三線、三相四線、單相的1A、5A的各種有功和無功電能表。8、可采用光電、手動、脈沖等方式進行電能表校驗。9、測量分析公用電網供到用戶端的交流電能質量，可測量分析：頻率偏差、電壓偏差、電壓波動、三相電壓允許不平衡度和電網諧波。10、可顯示單相電壓、電流波形并可同時顯示三相電壓、電流波形。11、負荷波動監視：測量分析各種用電設備在不同運行狀態下對公用電網電能質量造成的波動。記錄和存儲電壓、電流、有功功率、無功功率、視在功率、頻率、相位等電力參數。12、 電力設備調整及運行過程動態監視，幫助用戶解決電力設備調整及投運過程中出現的問題。13、可選配條碼掃描器，對電表的條碼進行自動錄入。14、電能表的485通訊接口進行檢測，并能完成現場校驗多功能（智能）電能表的工作需求，可根據電表中已設置的需量周期和滑差的時間對需量進行誤差校驗。15、具備萬年歷、時鐘功能，實時顯示日期及時間。可在現場校驗的同時保存測試數據和結果，并通過串口上傳至計算機，通過后臺管理軟件（選配件）實現數據微機化管理；預留USB端口，可以將存儲數據直接轉存到U盤。16、采用大屏幕進口彩色液晶作為顯示器，中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好17、體積小、重量輕，便于攜帶，既可用于現場測量使用，也可用做實驗室的標準計量設備。

<包頭>天正華意電氣設備有限公司 包頭互感器伏安綜合測試儀廠家可開票

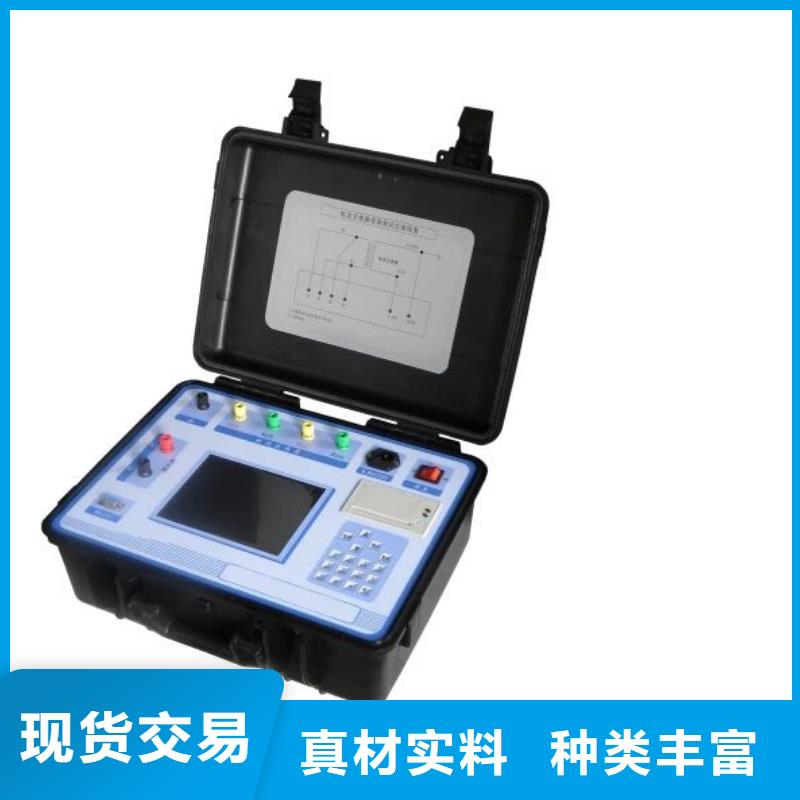

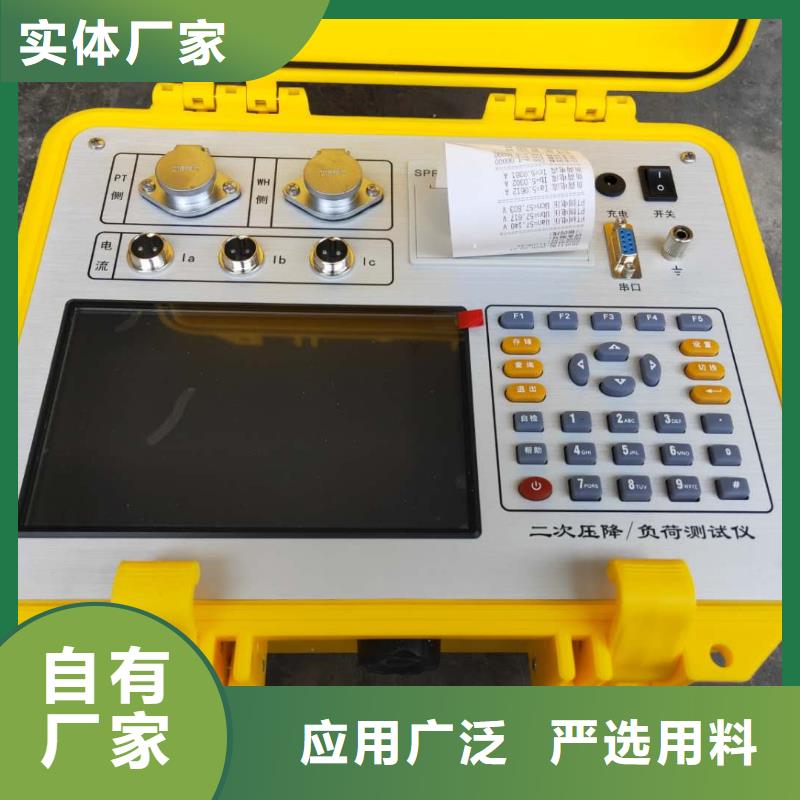

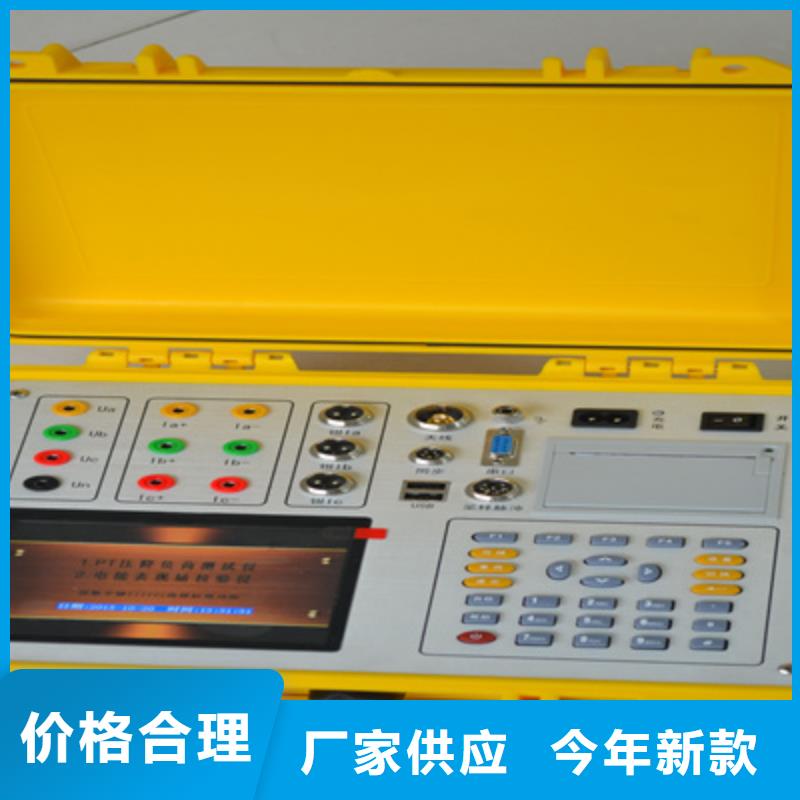

包頭二次壓降負載測試儀多功能電能表現場校驗儀是我公司開發、研制的集電參量測量、電能表校驗、接線判斷為一體的高精度測試儀器。該儀器配以高精度、高線性度的電壓互感器和電流互感器，使儀器對各種參量的測量精度很高，同時配有鉗形電流互感器，使得現場接線簡便，無需斷開電流回路即可直接接入。該儀器采用大屏幕彩色液晶作為顯示器，全中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好，向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據。全觸摸式導電硅膠鍵盤操作方式，操作手感好，簡便易學。儀器內置大容量掉電不丟失數據存儲器，可將現場校驗數據保存下來，多可存儲1000組現場校驗結果，可提供后臺微機管理軟件，將結果上傳至計算機，實現微機化管理。儀器采用本公司獨立設計開模制造的工程塑料外殼，儀表外形美觀、實用。現場測試操作方便。一、功能特點1、儀器是集電能表校驗、電參量測試和檢測電網中發生波形畸變、電壓波動和三相不平衡等電能質量問題為一體的高精度測試儀器。2、不停電、不改變計量回路、不打開計量設備情況下，在線實負荷檢測計量設備的綜合誤差。3、測量電壓，電流，有功功率，無功功率，相角，功率因數，頻率等多種電參量，從而計算出測試設備回路的測量誤差。4、可選配虛擬負載箱，當用戶無負荷或超低負荷時，也能對電表進行準確的測量。5、可顯示被測電壓和電流的矢量圖，用戶可以通過分析矢量圖得出計量設備接線的正確與否。同時，在三相三線接線方式時，可自動判斷48種接線方式；追補電量自動計算功能，方便使用人員對接線有問題的用戶計算追補電量。

<包頭>天正華意電氣設備有限公司 包頭互感器伏安綜合測試儀廠家可開票

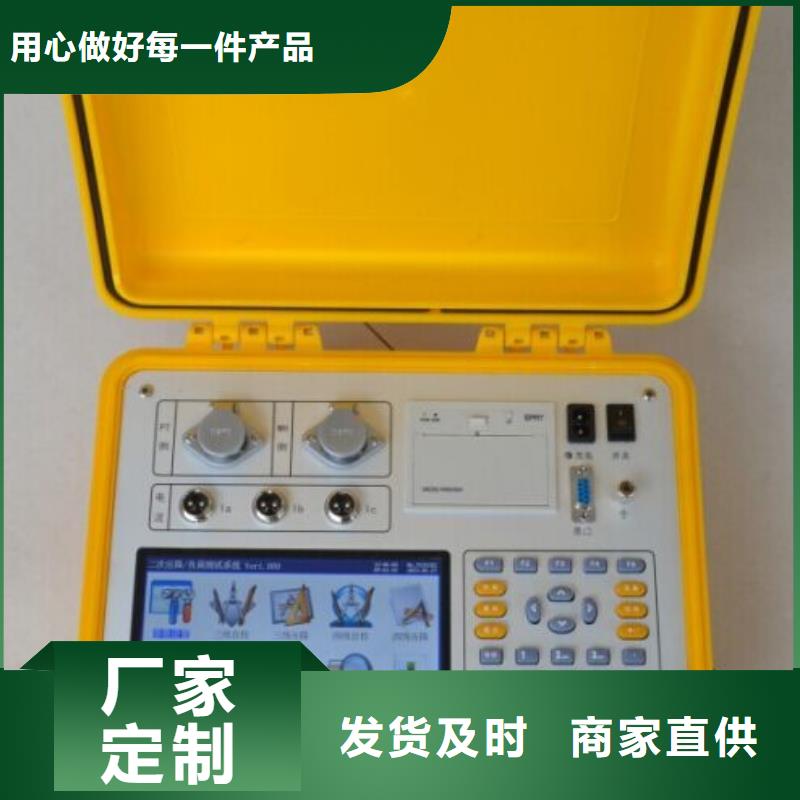

包頭二次壓降負載測試儀 測試步驟為了保證各測試項目的精度，必須嚴格按照測試步驟進行。壓降測試：步：將儀器上PT側的測試線和WH側的測試線均連接到被測計量裝置的PT出線端子處；（具體接線方法見后節說明）第二步：進入相應的自校界面（三線或四線）進行自校；第三步：在不關機的情況下，將儀器WH側的測試線用放線盤布線到被測計量裝置的表計的電壓接線端子；（具體接線方法見后節說明）第四步：進入相應的測試界面（三線或四線）進行測試；第五步：將測試結果打印出來，測試完成。六、使用方法1．三線壓降自校接線方法三線自校接線方法如圖十九。圖十九2．三線壓降測量接線方法三線壓降測量接線方法如圖二十。圖二十3．四線壓降自校接線方法四線自校接線方法如圖二十一。圖二十一4．四線壓降測量接線方法四線測量接線方法如圖二十二。圖二十二5．三線PT負荷測試方法三線PT負荷測試時，電壓線B相跟N相短接，鉗Ia、鉗Ic分別夾A相、C相電流，鉗Ib不夾。見圖二十三。圖二十三6． CT負荷測試方法CT負荷測試時，接線如下圖。見圖二十四。圖二十四7．四線PT負荷測試方法四線PT負荷測試時，鉗Ia、鉗Ib、鉗Ic、分別夾A相、B相、C相電流。見圖二十五圖二十五七、打印功能每做完一項試驗，按F4鍵均可將測試結果打印出來，每種項目的數據類型各有不同，此處不一一介紹。在結果查詢時按下F4鍵也可將當前正在瀏覽的記錄中的數據打印出來。八、電池維護儀器采用高性能鋰離子充電電池做為內部電源，操作人員不能隨意更換其他類型的電池，避免因電平不兼容而造成對儀器的損害。儀器須及時充電，避免電池深度放電影響電池壽命，正常使用的情況下盡可能每天充電（長期不用在一個月內充一次電），以免影響使用和電池壽命，每次充電時間應在6小時以上，因內部有充電保護功能，可以對儀器連續充電。每次將電池從儀器中取出后儀器內部的電池保護板自動進入保護狀態，重新裝入電池后，不能直接工作，需要用充電器給加電使之解除保護狀態，才可正常工作。九、注意事項1．在測量過程中一定不要接觸測試線的金屬部分，以避免被電擊傷。2．測量接線一定要嚴格按說明書操作，否則后果自負。3．測試之前一定要認真檢查接線是否正確。4．使用有地線的電源插座。5．不能在電壓和電流過量限的情況下工作。6．儀器在室外使用時，盡可能避免或減少陽光對液晶屏直接曝曬。
