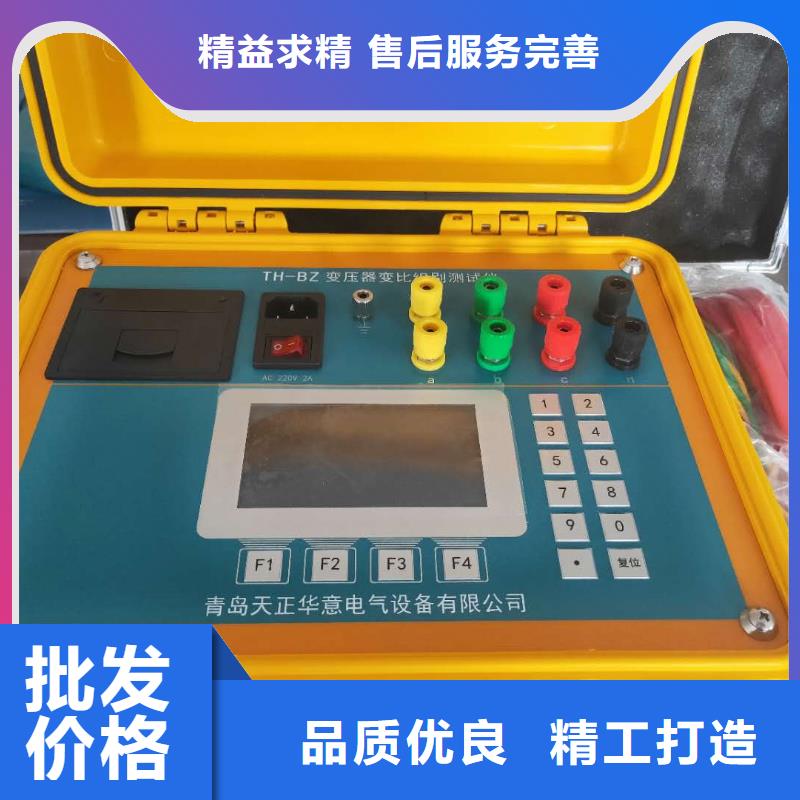

柳州變壓器變比測試儀液晶界面液晶顯示界面主要有九屏，包括主菜單和八個子功能界面，下面分別加以詳細介紹。1．主菜單界面主菜單如圖三所示：圖三、主菜單當開機后顯示主菜單，如圖三所示的主菜單界面。主菜單共有八個功能選項，包括：參數設置、三相變壓比、三相匝數比、單相變壓器、Z型變壓器、備用選項2個、歷史數據，通過↑、↓、←、→鍵進行選擇，選中的項目文字為反白顯示（圖中選中項目為“參數設置”），按確定鍵進入相應功能界面；屏幕頂端一行顯示狀態參量，包括：程序版本號，日期時間等；屏幕下方一行為提示欄，為用戶進行簡單的操作提示，方便用戶正確操作；同時顯示出內部電池的電壓幅值和剩余電量，以便操作人員隨時觀察儀器電池狀態，當發現電池虧電時可及時充電。2．參數設置屏在選中‘參數設置’功能時首先進入?yún)?shù)設置屏，如圖四所示。在參數設置屏中可見，需設置項目有：試品編號、額定變比、分接總數、等分接級、設置日期、設置時間等。顯示屏下一行為提示行，提示操作人員如何進行操作，在圖四界面下，按上下鍵移動光標，按【確定】鍵所選參數項顏色發生變化，按數字鍵輸入所需的參數后按【確定】鍵設置參數生效，所選參數項顏色回復正常，設置完畢后就按【退出】鍵返回；各項參數的含義和作用如下：?試品編號：指被測變壓器的編號，多可輸入6位。?額定變比：指被測試變壓器的額定檔位的高壓側與低壓側的電壓變比值?分接總數：指變壓器分接開關總的檔位數?等分接級：變壓器每檔調整的電壓百分比。?設置日期：設置當前的日期。?設置時間：設置當前的時間。圖四、參數設置屏3．三相變壓比測試圖五、三相變壓比測試接線提示屏進行三相變壓比測試之前應先進行參數設置，按【設置】鍵或選擇“參數設置”項按【回車】進入?yún)?shù)設置屏進行參數設置，設置好各參數后按【退出】鍵回到主界面選擇“三相變壓比”測試選項按【回車】鍵進入接線提示屏（如圖五所示），屏中給出了詳細的接線圖，操作人員可按照圖示進行接線。

<柳州>天正華意電氣設備有限公司 柳州變壓器變比測試儀檢定裝置質量保證老牌廠家

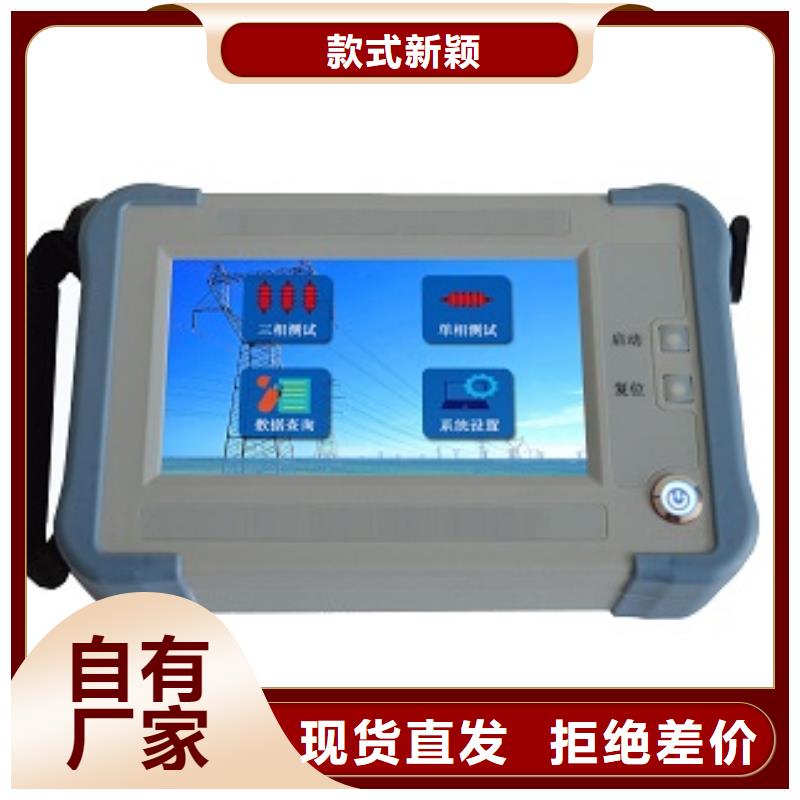

柳州變壓器變比測試儀主要技術指標1.變比測量范圍： 0.8－5000（0.8－20000可定制）2.變比測量精度： 0.2％（0.8-1000），0.5％（1000-5000）0.1％（0.8-2000），0.2％（2000-20000）（可定制）3.輸出電壓： 高壓側輸出交流24V。4.工作電源：AC220V±15％（內置鋰電池供電需用戶定制）5.工作溫度：-10℃～50℃6.環境濕度：≤90％RH7.體 積 ： 270mm×190mm×70mm8.重 量 ： 2kg(不包括測試線)四、按鍵設置：本儀器為全觸摸屏操作，設有16個按鍵的數字鍵盤和數字拼音的全鍵盤（類似電腦鍵盤）。如圖：數字鍵“0-9”：在參數輸入狀態下，用于輸入數據。“q-m”鍵用于字母或全拼漢字輸入法輸入用戶名或變壓器型號等，“abc”鍵用于由數字鍵盤切換到字母鍵盤，“123”用于字母鍵盤切換到數字鍵盤，“X”用于關閉軟鍵盤。“keybod”用于在屏幕上自由移動鍵盤，用手點擊住此鍵可將鍵盤拖動到屏幕任意位置。“Back”為退格鍵光標前一個字符，“CE”鍵用于當前輸入項的全部字符，“Ent”為回車確認鍵。

<柳州>天正華意電氣設備有限公司 柳州變壓器變比測試儀檢定裝置質量保證老牌廠家

柳州變壓器變比測試儀接線完成后按【回車】鍵開始自動進行測試，測試自動計數進行到55次自動停止計數，測試完畢，顯示測試結果屏。提示行及測試結果屏如圖六所示。圖六、三相變壓比測試結果屏測試完畢后結果顯示在液晶屏上，圖六中可見：屏幕左側顯示的測試數據結果，包括：三相高壓側電壓值、三相低壓側電壓值（以上二項為測試過程的數據），各相的當前分接變比值、三相實測額定變比值、三相變比誤差百分?jǐn)?shù)、判定組別，測試計數的次數及測試狀態。右側顯示的為設置的各個參數及組別的矢量圖，圖中可見：當前組別為0點，所以圖中高壓側矢量圖（外圈大三角形）與低壓側矢量圖（內圈小三角形）角度方向重合。測試完成后按【存儲】保存測試結果，【F4】打印。按【退出】返回，【確定】重新測試。4．三相匝數比測試進行三相匝數比測試之前應先進行參數設置，按【設置】鍵或選擇“參數設置”項按【回車】進入?yún)?shù)設置屏進行參數設置，設置好各參數后按【退出】鍵回到主界面選擇“三相匝數比”測試選項按【回車】鍵進入接線提示屏（如圖七所示），屏中給出了詳細的接線圖，操作人員可按照圖示進行接線。圖七、三相匝數比測試接線提示屏接線完成后按【回車】鍵開始自動進行測試，測試自動計數進行到42次自動停止計數，測試完畢，顯示測試結果屏。提示行及測試結果屏如圖八所示。圖八、三相匝數比測試結果屏測試完畢后結果顯示在液晶屏上，圖六中可見：屏幕左側顯示的測試數據結果，包括：三相高壓側電壓值、三相低壓側電壓值（以上二項為測試過程的數據），各相的當前分接變比值、三相實測額定變比值、三相變比誤差百分?jǐn)?shù)、判定組別，測試計數的次數及測試狀態。右側顯示的為設置的各個參數。測試完成后按【存儲】保存測試結果，【F4】打印，按【退出】返回，【確定】重新測試。5．單相變壓器測試進行單相變壓器測試之前應先進行參數設置，設置好各參數后按【退出】鍵回到主界面選擇“單相變壓器”測試項按【回車】鍵進入接線提示屏（如圖九所示），按照單圖示進行接線。圖九、單相變壓器測試接線提示屏接線完成后按【回車】鍵，儀器開始自動進行測試，測試計數進行到第25次停止計數測試完畢，顯示測試結果屏、提示行及測試結果屏如圖十所示。測試過程中提示行提示為“單相電力變壓器變比.極性測試”。測試完畢后結果顯示在液晶屏上，圖六中可見，測試結果包括：單相高壓側電壓，單相低壓側電壓，，單相額定變比，單相測試變比及單相變比誤差值，組別判定，測試計數，測試狀態。測試完成后按【存儲】保存測試結果，【F4】打印。按【退出】返回，【確定】重新測試。

<柳州>天正華意電氣設備有限公司
柳州變壓器變比測試儀檢定裝置質量保證老牌廠家 <柳州>天正華意電氣設備有限公司

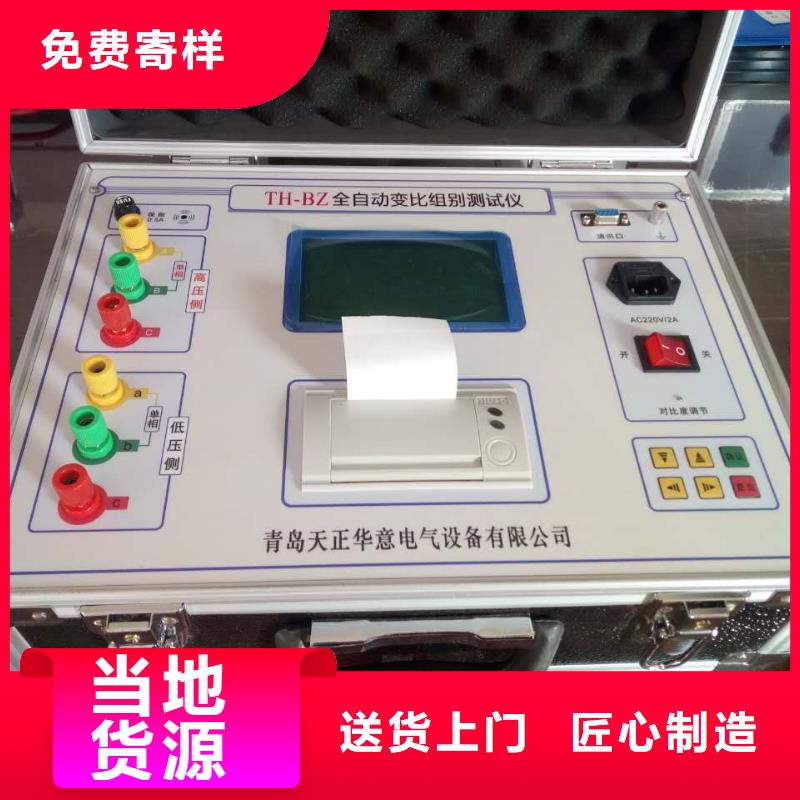

柳州變壓器變比測試儀技術指標1、變比測量范圍：0.8~10000。2、測量速度快：1分鐘內完成三相測試。3、測量精度: 高壓側電壓的測量精度0.05％低壓側電壓的測量精度0.1％變比測量精度 0.1％（0.8－1000）0.2％（1000－3000）0.3％（3000－10000）4、攜帶方便、適合野外作業。5、重量：3Kg三、工作原理框圖四、結構外觀儀器由主機和配件箱兩部分組成，其中主機是儀器的核心，所有的電氣部分都在主機內部，其主機采用手持式注塑機箱，堅固耐用，配件箱用來放置測試導線及工具。1、結構尺寸圖一、主機與配件箱尺寸2、儀器外觀圖二、儀器外觀－正、側面圖儀器頂端部分是變比測試航空插頭，高壓側，低壓側端子。正面上部是彩色液晶屏，下部是標準30鍵的控制鍵盤；在儀器的右側打開支架可看到USB接口、充電接口、RS232接口。3、鍵盤說明鍵盤共有30個鍵，分別為：存儲、查詢、設置、切換、↑、↓、←、→、軟開關、退出、回車、自檢、幫助、數字1、數字2（ABC）、數字3（DEF）、數字4（GHI）、數字5（JKL）、數字6（MNO）、數字7（PQRS）、數字8（TUV）、數字9（WXYZ）、數字0、小數點、＃、輔助功能建F1、F2、F3、F4、F5。各鍵功能如下：↑、↓、←、→鍵：光標移動鍵；在主菜單中用來移動光標，使其指向某個功能菜單，按確認鍵即可進入相應的功能；在參數設置功能屏下上下鍵用來切換當前選項，左右鍵改變數值。鍵：確認鍵；在主菜單下，按此鍵顯示菜單子目錄，在子目錄下，按下此鍵即進入被選中的功能，另外，在輸入某些參數時，開始輸入和結束輸入。退出鍵：返回鍵，非參數輸入狀態時，按下此鍵均直接返回到主菜單。回車鍵：確認鍵，用來確認使所設置的參數生效或者進入所選擇的屏。存儲鍵：用來將測試結果存儲為記錄的形式。查詢鍵：用來瀏覽已存儲的記錄內容。設置鍵：在主菜單按下此鍵，直接進入?yún)?shù)設置屏。切換鍵：出廠調試時生產廠家使用，用戶不需用到此鍵。自檢鍵：保留功能，暫不用。幫助鍵：用來顯示幫助信息。數字（字符）鍵：用來進行參數設置的輸入（可輸入數字或字符）。小數點鍵：用來在設置參數時輸入小數點。＃鍵：保留功能，暫不用。F1、F2、F3、F4、F5：輔助功能鍵（快捷鍵）。用來快速進入輔助功能界面或?qū)崿F(xiàn)相應的功能。

柳州變壓器變比測試儀歷史數據屏。按【查詢】按鍵或者在主界面下選中“歷史數據”選項即可進入歷史數據屏，該屏顯示的是曾經測量并記錄的三相變壓器變比測量數據。如圖十三所示的歷史數據屏所包含的項有:總計數據條數，當前數據序列、記錄的時間日期、試品編號、分接總數、等分接級、額定變比、變比分接值、變比值、誤差、夾角和組別等。提示行提示的內容為按【上下】翻頁，【F2】存U盤，【F3】刪除，【F4】打印結果。圖十三、歷史數據查詢六、接線方法1．三相測量時，儀器高壓側的黃、綠、紅三根線分別接變壓器高壓側的A、B、C，儀器低壓側的黃、綠、紅三根線分別接變壓器低壓側的a、b、c接線正確方可測試。接線圖如下圖所示：圖十四、三相變壓器的測試接線2．單相測量時，儀器高壓側的黃、綠兩根線分別接單相變壓器高壓側的A，N，儀器低壓側的黃、綠兩根線分別接變壓器低壓側的a、n，接線正確方可測試。接線圖如下圖所示：圖十五、單相變壓器的測試接線3．測量Z型變壓器時，儀器高壓側的黃、綠、紅、黑四根線分別接變壓器高壓側的A、B、C、N，儀器低壓側的黃、綠、紅三根線分別接變壓器低壓側的a、b、c接線正確方可測試。接線圖如下圖所示：圖十六、Z型變的測試接線測量斯科特型變壓器時，儀器高壓側的黃、綠、紅三根線分別接變壓器高壓側的A、B、C，儀器低壓側的黃、綠、紅三根線分別接變壓器低壓側的α、β、n接線正確方可測試。接線圖

<柳州>天正華意電氣設備有限公司 柳州變壓器變比測試儀檢定裝置質量保證老牌廠家
柳州變壓器變比測試儀檢定裝置質量保證老牌廠家 <柳州>天正華意電氣設備有限公司

柳州變壓器變比測試儀尊敬的用戶：感謝您選擇了多功能變比測試儀，為了讓您盡快熟練地操作本儀器，我們隨機配備了內容詳實的操作手冊，從中您可以獲取有關產品介紹、使用方法、儀器性能以及注意事項等諸多方面的知識。在次使用儀器之前，請務必仔細閱讀本操作手冊，并按本手冊對儀器進行操作和維護，這會有助于您更好的使用該產品并且可以延長該儀器的使用壽命。 在編寫本手冊時，我們本著科學和嚴謹?shù)膽B(tài)度進行工作，并認為本手冊中所提供的信息是正確和可靠的。然而，智者千慮必有一失，本手冊也難免會有錯誤和疏漏之處。如果您發現了手冊中的錯誤，請務必盡快設法通知我們，并監督我們盡快改正錯誤！本公司保留對儀器使用功能進行改進的權力，如發現儀器在使用過程中其功能與操作手冊介紹的不一致，請以儀器的實際功能為準。我們希望本儀器能使您的工作變得輕松、愉快，使您在繁忙的工作之中體會到辦公自動化的輕松感覺。當您對本儀器感到滿意時，請向您的朋友！當您對本儀器有意見和建議時，請您與我們聯系，本公司定竭盡全力給您一個滿意的答復。再次感謝您對我公司的支持！

柳州變壓器變比測試儀操作說明感應分壓器主要有兩種使用狀態：作為分壓器和作為電壓比例器。下面分別對這兩種使用狀態進行說明。1、使用感應分壓器校電壓互感器（作分壓器使用）使用感應分壓器校電壓互感器時，按上圖連線，一般感應分壓器相對被檢電壓互感器準確度而言，標準的誤差可以忽略不計，從電壓互感器校驗儀上可直接讀出被檢電壓互感器的示值，經過折算到一次，求出被檢互感器的誤差。如果被檢電壓互感器一次電壓超過200V時，可以用比被檢電壓互感器高2個準確度等級的互感器進行變換，然后再利用感應分壓器進行分壓，測出被檢感應分壓器的誤差。2、作電壓比例標準時的測量線路這是變壓比電橋常采用的線路，此時電壓比值與負載無關，故有很高準確度。在校準電壓互感器校驗儀時，可采用此線路得到高準確度的同相分量值，而殘余的正交分量會很小。五、使用注意事項1、儀器面板上的接地端子與機殼相通，使用時應可靠接地，保證人身及設備。2、使用時，不要在滿電壓下切換量程，至少降到100V以下，再進行切換。3、發現輸出電壓誤差過大時，應先檢查接線是否正確，保險管是否已燒壞，指示盤置數位置是否準確，查明原因采取必要的措施后，方可重新試驗。4、為保證測量精度，感應分壓器在使用時不要帶上負載。5、感應分壓器為高精度設備，檢定感應分壓器時，注意環境的變化不能超出允許的范圍。6、儀器應注意防震、防潮、防腐、保潔。六、售后服務我公司對所提供的成套設備，質量均滿足我公司的企業標準和相關標準。首次使用時，免費現場指導、負責調試工作及性能驗收；凡購買此儀器的用戶均享受以下的售后服務：1、儀器自售出之日起三個月內，如有質量問題，由我公司免費更換新儀器，但用戶不能自行拆機。2、儀器二年內凡質量問題由我公司免費維修。3、儀器使用超過二年，我公司負責長期維修，適當收取材料費。4、若儀器出現故障，應請我公司專職維修技術人員或寄回本公司修理，不得自

<柳州>天正華意電氣設備有限公司
柳州變壓器變比測試儀檢定裝置質量保證老牌廠家 <柳州>天正華意電氣設備有限公司

柳州變壓器變比測試儀操作使用說明?單相變壓器或單相PT測試接線高壓測試端紅色測試線的黃、綠測試鉗接被測試品的高壓端；低壓測試端黑色測試線的黃、綠測試鉗接被測試品的低壓端。?單相CT測試接線高壓測試端紅色測試線的黃、綠測試鉗接被測試品的二次側；低壓測試端黑色測試線的黃、綠測試鉗接被測試品的一次側。?三相變壓器測試接線高壓測試端紅色測試線的黃、綠、紅測試鉗接被測試品高壓端的A、B、C相；低壓測試端黑色測試線的黃、綠、紅測試鉗接被測試品低壓端的a、b、c相。?打印機使用說明打印機按鍵和打印機指示燈是一體式。打印機上電后，正常時指示燈為常亮，缺紙時指示燈閃爍。按一次按鍵，打印機走紙 打印機換紙：扣出旋轉扳手，打開紙倉蓋；把打印紙裝入，并拉出一截(超出一點撕紙牙齒)，紙的方向?yàn)橛兴幰阂幻?光滑面)向上；合上紙倉蓋打印頭走紙軸壓齊打印紙后稍用力把打印頭走紙軸壓回打印頭，并把旋轉扳手推入復位。

<柳州>天正華意電氣設備有限公司 柳州變壓器變比測試儀檢定裝置質量保證老牌廠家

柳州變壓器變比測試儀使用操作 所有測試線接好以后，打開電源開關，儀器初始化后進入“主菜單”屏（ 圖二此時頂欄顯示儀器運行時間，中間顯示儀器型號、廠家信息、功能選項，底部顯示軟件版本號和儀器編號。按上下左右鍵選擇相應功能選項，按“確認”鍵進入所選功能菜單。變比測試?三相測試：普通三相變壓器測試?單相測試：單相變壓器、P、CT測試Z 型測Z型變壓器測試。 三相測試在“主菜單”屏下選中“變比測試項后按確認”鍵進入變比測試選擇”屏在變比測試選擇屏下選中三相測試項后，按確認鍵進入“三相測試選擇”屏）。圖三圖四?正常測試：已知高、低壓聯結方式的情況下，正確輸入高、低壓聯結方式后進行測試?盲測功能：在不知道高、低壓聯結方式及組別時可以準確測出變比和組別。“正常測試”和盲測功能”的設置、操作類似，在此以“盲測功能”為例進行說明介紹。選擇“盲測功能”項后，按“確認鍵進入盲測功能參數設置”屏（見圖五）。圖五“額定高壓額定低壓”分接聯結組別”、“試品編號、“測試”為菜單選項，其右邊所屬各項為功能參數。

<柳州>天正華意電氣設備有限公司 柳州變壓器變比測試儀檢定裝置質量保證老牌廠家 柳州變壓器變比測試儀檢定裝置質量保證老牌廠家 <柳州>天正華意電氣設備有限公司

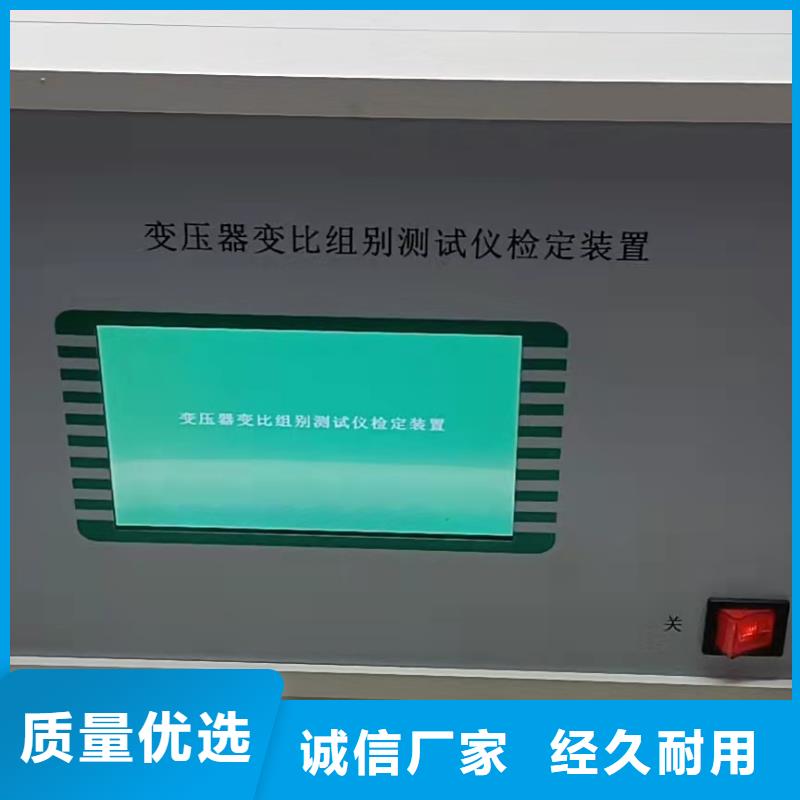

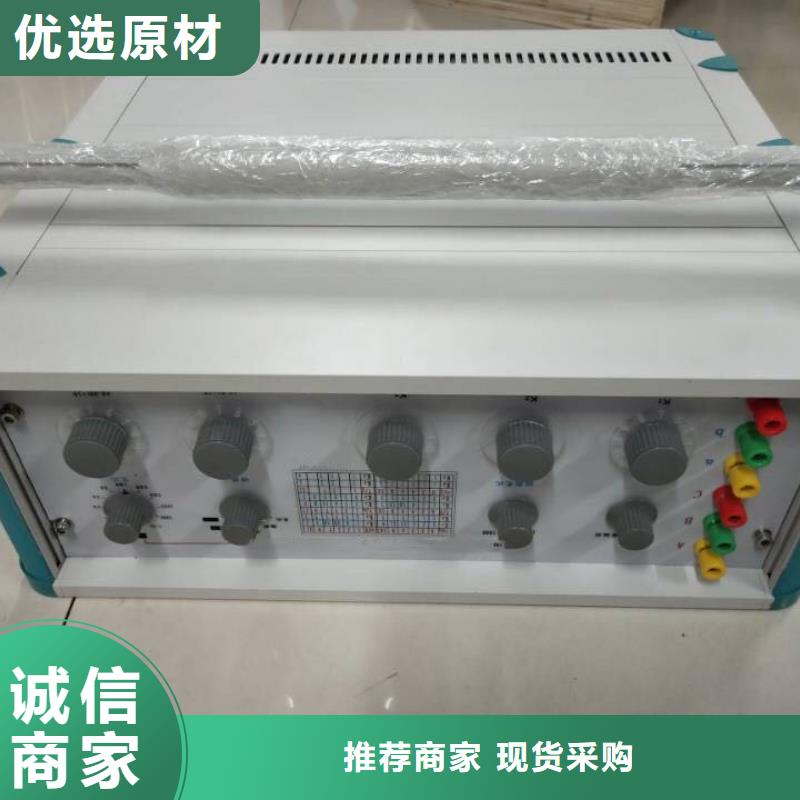

柳州變壓器變比測試儀一．主要特點：變比組別測試儀檢定裝置是專門為變壓器，互感器變比組別測試儀檢定校準所設計的標準檢定器具，參考GB1094.1-1996《電力變壓器 部分 總則》、JJG314-2010《測量用電壓互感器》檢定規程，專門針對數字式變比組別測試儀校驗要求研制的標準設備。儀器可以在200V電壓下完成變比檢定校驗工作，由七個十進制調節盤，實現任意變比比率值設定。由三個調節盤組合，實現D/d、D/y、D/z、Y/d、Y/y、Y/z、聯結組別設定。設備采用無源電壓比例標準器具，由三組單相比例標準通過開關組合連接。設備操作簡單，性能可靠、抗干擾能力強。 二．技術指標：1 ：整機通用技術指標①電壓比率量值準確度級別：0.01級②輸入電壓范圍：0V～240V③輸出電壓比率范圍：1.000000～100000④輸出組別變比范圍：10、100、1000、⑤輸出組別變比精度：0.05％⑥連接組別設置范圍：D/y、D/d、D/z、Y/y、Y/d、Y/z、三、操作指南 面板端子說明a、變比校準部分標準面板右邊A、X、Ao、Xo、0-200V、x接線端子，其中A、X 與Ao、Xo端子（分別為雙級電壓互感器勵磁繞組，比例繞組輸入端，采用并聯連接方式）組合為初級輸入電壓信號輸入端。0-200V、x端子為設定比率次級電壓信號輸出端。

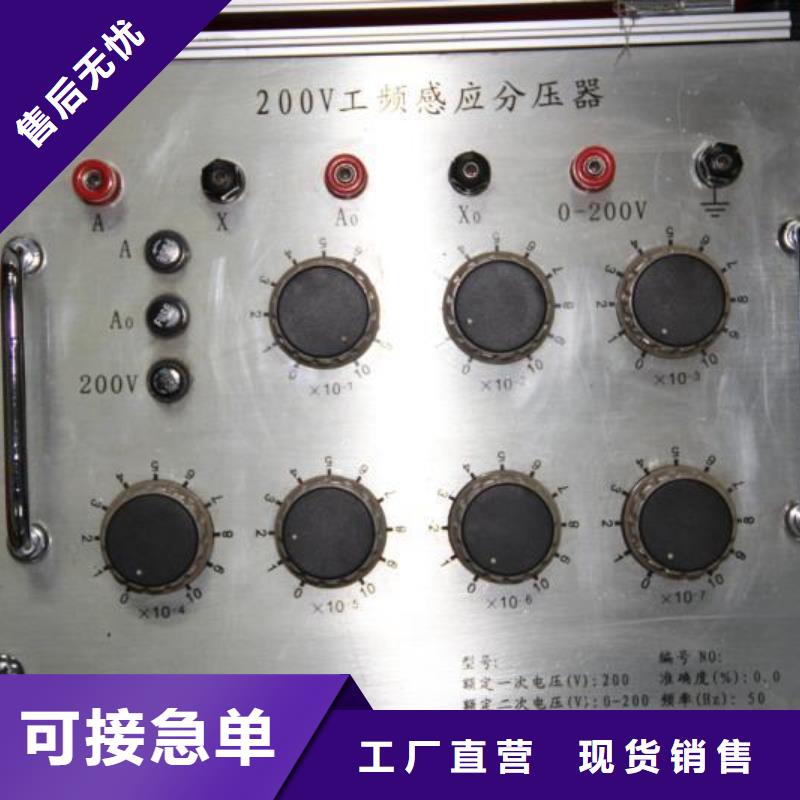

柳州變壓器變比測試儀三、操作指南面板端子說明a、變比校準部分標準面板右邊A、X、Ao、Xo、0-200V、x接線端子，其中A、X 與Ao、Xo端子（分別為雙級電壓互感器勵磁繞組，比例繞組輸入端，采用并聯連接方式）組合為初級輸入電壓信號輸入端。0-200V、x0端子為設定比率次級電壓信號輸出端。 設備面板右邊部分有10－1～10－7 共七個十進制分度盤，用來設置電壓變比比值，例如：變比值Kx為：10，則變比值的倒數為1/Kx＝ 1×10-1 對應面板為盤位置數Sk為變比值Kx為：100，則變比值的倒數為1/Kx＝ 1×10-2 對應面板為盤位置數Sk為變比值Kx為：350，則變比值的倒數為1/Kx＝ 2.8571×10-3 對應面板為盤位置數Sk為變比值Kx為：1100，則變比值的倒數為1/Kx＝ 9.091×10-4 對應面板為盤位置數Sk為變比值Kx為：2200，則變比值的倒數為1/Kx＝ 4.545×10-4 對應面板為盤位置數Sk為變比值Kx為：3300，則變比值的倒數為1/Kx＝ 3.030×10-4 對應面板為盤位置數Sk為變比值Kx為：5000，則變比值的倒數為1/Kx＝ 2.000×10-4 對應面板為盤位置數Sk為變比值Kx為：5500，則變比值的倒數為1/Kx＝ 1.818×10-4 對應面板為盤位置數Sk為變比值Kx為：7500，則變比值的倒數為1/Kx＝ 1.333×10-4 對應面板為盤位置數Sk為變比值Kx為：7650，則變比值的倒數為1/Kx＝ 1.307×10-4 對應面板為盤位置數Sk為變比值Kx為：10000，則變比值的倒數為1/Kx＝ 1.307×10-4 對應面板為盤位置數Sk為b、組別校準部分標準面板左邊A、B、C、N、a、b、c、n接線端子，分別三相變壓器初級繞組和次級繞組接線端。

<柳州>天正華意電氣設備有限公司

柳州變壓器變比測試儀斯科特型變的測試接線5．測量逆斯科特型變壓器時，儀器高壓側的黃、綠、紅三根線分別接變壓器高壓側的α、β、n，儀器低壓側的黃、綠、紅三根線分別接變壓器低壓側的a、b、c接線正確方可測試。接線圖如下圖所示：圖十八、逆斯科特變壓器的測試接線七、電池維護及充電儀器采用高性能鋰離子充電電池做為內部電源，操作人員不能隨意更換其他類型的電池，避免因電平不兼容而造成對儀器的損害。儀器須及時充電，避免電池深度放電影響電池壽命，正常使用的情況下盡可能每天充電（長期不用在一個月內充一次電），以免影響使用和電池壽命，每次充電時間應在6小時以上，因內部有充電保護功能，可以對儀器連續充電。每次將電池從儀器中取出后儀器內部的電池保護板自動進入保護狀態，重新裝入電池后，不能直接工作，需要用充電器給加電使之解除保護狀態，才可正常工作。八、注意事項1．在測量前要確保被測設備處于停電狀態，各測試端子不能接地。2．測量接線一定要嚴格按說明書操作，否則后果自負。3．測試之前一定要認真檢查設置的參數是否正確。4．充電時使用有地線的電源插座。5．不能在過量限的情況下工作。6．嚴禁高低壓接反。九、售后服務儀器自購買之日起1年內，屬產品質量問題免費包修或包換。終身提供保修和技術服務。如發現儀器有不正常情況或故障請與本公司及時聯系，以便為您安排便捷的處理方案。

<柳州>天正華意電氣設備有限公司
柳州變壓器變比測試儀檢定裝置質量保證老牌廠家 <柳州>天正華意電氣設備有限公司

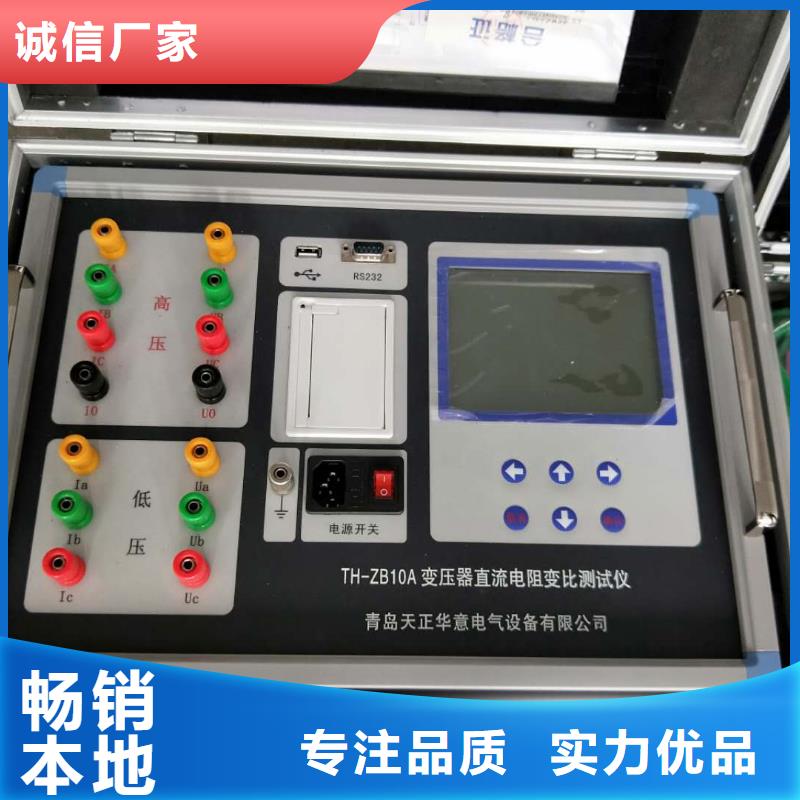

柳州變壓器變比測試儀注意事項6.1 變比測試6.1.1 對于具有多個分接位的變壓器，輸入額定高、低壓電壓值、分接間距、額定檔位，是為了使測試結果可以自動計算出誤差值，以及分接開關所處的分接位。如果上述參數輸入正確，則測試各個分接位時都可以自動計算出該分接位的變比誤差值以及該分接位的具體位置，不必再做數據改動。6.1.2 有載分接開關19檔的變壓器，若9、10、11分接是同一個值，儀器輸入額定分接位時應輸入9，此時12分接位以后，儀器顯示分接位置比實際位置小2。6.1.3 本儀器分接位置的設置按高壓側調壓設計，是假設1分接為電壓擋位，如果電壓反向設計或分接開關在低壓側的變壓器，顯示分接位置和實際分接位置倒置。6.1.4 三相變壓器銘牌上的變比是指不同電壓繞組的線電壓之比，因此，不同接線方式的變壓器，其變比與匝數比有如下關系：一次、二次側接線相同的三相變壓器的電壓比等于匝數比；一次側、二次側接線不同時，Y－d接線的匝比值等于變比值除以，D－y接線的匝比值等于變比值乘以。6.2直阻測試6.2.1在無載調壓繞組，不允許在測試過程中或未放完電時切換無載分接開關。6.2.2在測試過程中或放電過程中不允許拆除測試線和切斷AC220V電源。6.2.3在高壓端子測試過程中，變壓器中壓和低壓端必須開路。7 售后服務7.1 本公司產品隨機攜帶產品保修單，訂購產品交貨時，請當場檢驗并填好保修單。7.2 自購機之日起，憑保修單保修兩年，終身維護。在保修期內，維修不收維修費；保修期外，維修調試收取適當費用。7.3 屬下列情況之一者不予保修：7.3.1 用戶對產品有自行拆卸或?qū)Ξa(chǎn)品工藝結構有人為改變。7.3.2 因用戶保管或使用不當造成產品的嚴重?fù)p壞。7.3.3 屬于用戶其它原因造成的損壞。

<柳州>天正華意電氣設備有限公司 柳州變壓器變比測試儀檢定裝置質量保證老牌廠家
<柳州>天正華意電氣設備有限公司

柳州變壓器變比測試儀說明部分是對所選功能的解釋說明。當菜單選項被選中時，按上下鍵選擇不同菜單功能，按左右鍵選擇菜單選項所屬功能參數，當菜單選項所屬功能參數被選中時，按上下鍵修改參數，按“確認”鍵或“取消”鍵返回菜單選項。額定高壓、額定低壓：設置所測試品的額定高、低電壓值。高、低電壓值可以按實際電壓值輸入，也可以根據實際情況按實際比例關系輸入。只有額定高、低電壓值、分接間距、額定分接位輸入正確后，測試結果才可以正確計算出當前分接檔位值和誤差值。分接設置所測試品的分接間距和額定分接位，對于沒有分接位的試品，額定分接位輸入00或01即可。結組別：設置所測試品的聯結方式和聯結組別。對于聯結方式，高壓側可以實現“Y→D→未知之間的循環轉換，Y表示星形聯結，D表示三角形聯結， “未知”表示不清楚高壓側聯結方式，由儀器自動判斷；低壓側可以實現“y→d→未知”之間的循環轉換，y表示星形聯結，d表示三角形聯結，“未知”表示不清楚低壓側聯結方式，由儀器自動判斷。當用戶選擇已知的聯結方式后，儀器測量與顯示按用戶輸入為準，當用戶選擇“未知”后，由儀器自動判斷聯結方式，如果高、低壓側的聯結方式都選擇“未知”時，測量結果不顯示聯結方式。對于聯結組別，用戶可按實際情況進行選擇，如果聯結組別未知，可選“自動”，由儀器自動判斷聯結組別，在“盲測功能”菜單里，聯結組別固定為“自動”，不可改動。

柳州變壓器變比測試儀檢定裝置質量保證老牌廠家

柳州變壓器變比測試儀液晶界面液晶顯示界面主要有九屏，包括主菜單和八個子功能界面，下面分別加以詳細介紹。1．主菜單界面主菜單如圖三所示：圖三、主菜單當開機后顯示主菜單，如圖三所示的主菜單界面。主菜單共有八個功能選項，包括：參數設置、三相變壓比、三相匝數比、單相變壓器、Z型變壓器、備用選項2個、歷史數據，通過↑、↓、←、→鍵進行選擇，選中的項目文字為反白顯示（圖中選中項目為“參數設置”），按確定鍵進入相應功能界面；屏幕頂端一行顯示狀態參量，包括：程序版本號，日期時間等；屏幕下方一行為提示欄，為用戶進行簡單的操作提示，方便用戶正確操作；同時顯示出內部電池的電壓幅值和剩余電量，以便操作人員隨時觀察儀器電池狀態，當發現電池虧電時可及時充電。2．參數設置屏在選中‘參數設置’功能時首先進入?yún)?shù)設置屏，如圖四所示。在參數設置屏中可見，需設置項目有：試品編號、額定變比、分接總數、等分接級、設置日期、設置時間等。顯示屏下一行為提示行，提示操作人員如何進行操作，在圖四界面下，按上下鍵移動光標，按【確定】鍵所選參數項顏色發生變化，按數字鍵輸入所需的參數后按【確定】鍵設置參數生效，所選參數項顏色回復正常，設置完畢后就按【退出】鍵返回；各項參數的含義和作用如下：?試品編號：指被測變壓器的編號，多可輸入6位。?額定變比：指被測試變壓器的額定檔位的高壓側與低壓側的電壓變比值?分接總數：指變壓器分接開關總的檔位數?等分接級：變壓器每檔調整的電壓百分比。?設置日期：設置當前的日期。?設置時間：設置當前的時間。圖四、參數設置屏3．三相變壓比測試圖五、三相變壓比測試接線提示屏進行三相變壓比測試之前應先進行參數設置，按【設置】鍵或選擇“參數設置”項按【回車】進入?yún)?shù)設置屏進行參數設置，設置好各參數后按【退出】鍵回到主界面選擇“三相變壓比”測試選項按【回車】鍵進入接線提示屏（如圖五所示），屏中給出了詳細的接線圖，操作人員可按照圖示進行接線。

<柳州>天正華意電氣設備有限公司 柳州變壓器變比測試儀檢定裝置質量保證老牌廠家

柳州變壓器變比測試儀三相變壓器聯結組，K2”，“K1”開關具體置數見“組別開關選擇表”部分。“組別變比選擇”開關則可以實現上述四種聯結組中的10、100、1000變比功能。當需要完成聯結組別為D/z，D/y時，可用“組別選擇”開關，連接組別開關“K1”，“K3” 用來完成。例如；需設置聯結組別為Y/y-0組別變比為10時“組別選擇”開關置到“組別”選擇檔位，“組別變比選擇” 開關置到“10”選擇檔位，再跟據“組別開關選擇表”顯示將開關“K2”置“1”檔位，“K1”置“2”檔位。例如；需設置聯結組別為D/d-0組別變比為100時“組別選擇”開關置到“組別”選擇檔位，“組別變比選擇” 開關置到“100”選擇檔位，再跟據“組別開關選擇表”顯示將開關“K2”置“2”檔位，“K1”置“3”檔位。例如；需設置聯結組別為Y/d-1組別變比為1000時“組別選擇”開關置到“組別”選擇檔位，“組別變比選擇” 開關置到“1000”選擇檔位，再跟據“組別開關選擇表”顯示將開關“K2”置“2”檔位，“K1”置“2”檔位。例如；需設置聯結組別為D/y-5組別變比為10時“組別選擇”開關置到“組別”選擇檔位，“組別變比選擇” 開關置到“10”選擇檔位，再跟據“組別開關選擇表”顯示將開關“K2”置“10”檔位，“K1”置“3”檔位。例如；需設置聯結組別為D/z-0時“組別選擇”開關置到“Z型組別”選擇檔位，跟據“組別開關選擇表”顯示將開關“K1”置“3”檔位，“K3”置“1”檔位。例如；需設置聯結組別為Y/z-1時“組別選擇”開關置到“Z型組別”選擇檔位，跟據“組別開關選擇表”顯示將開關“K1”置“2”檔位，“K3”置“1”檔位。其它設置可以依次類推完成。注意事項1、設備使用時，先根據需要查表，開關設置出需要的聯結組別，再用儀器加壓進行校準，在校準過程中不能更換連接導線和改變開關置數。2、變比校準時，輸入電壓不大于240V，組別校驗時輸入電壓不大與250V。3、請不要自行對本設備進行任何的開箱維修操作，否則將失去保修資格，出現儀器不正常工作現象請聯系公司維修部門。
