鑄鐵閘門安裝技術要求

（1）閘門及其門槽埋設件的安裝，應按施工圖紙的規定進行。
（2）閘門的埋設件安裝，應符合DL／T5018-2004第9.1.3條、第9.1.4條和第9.1.10條至第9.1.13條的規定。
（3）閘門現場拼裝前應制定嚴格控制焊接變形的拼裝焊接工藝方案，報監理人批復后方可實施。
（4）閘門主支承部件的安裝調整工作應在門葉結構拼裝焊接完畢，經過測量校正合格后方能進行。所有主支承面應當調整到同一平面上，其誤差不得大于施工圖紙的規定。
（5）閘門水封裝置的安裝技術要求，應符合DL/T5018-2004第9.2.3條至第9.2.7條的規定。
（6）閘門安裝完畢后，應埋件表面和門葉上的所有雜物，特別應注意不銹鋼水封座板表面的水泥漿。在滑道支承面和滾輪軸套涂抹或灌注潤滑脂。
（7）經監理人檢查合格的閘門及門槽埋件，方能按第13.2.6條規定進行涂裝修補。
（8）閘門安裝完畢，應作靜平衡試驗。試驗方法為：將閘門**地吊離地面100mm，通過滾輪或滑道的中心測量上、下游方向與左、右方向的傾斜，其傾斜值不得大于5.0mm當超過上述規定時，應予配重調整。

液壓啟閉機，卷揚啟閉機，門機，手輪啟閉機，手搖啟閉機，螺桿式啟閉機等。按類型分為用于各類大型給排水水利水電工程。用于控制各類大中型鑄鐵閘門及鋼制閘門的升降達到開啟與關閉的目的。20.啟閉機操作規程。 按吊具移動的方向分為單向移動啟閉機和雙向移動啟閉機。前者吊具僅沿壩面線左右移動；后者不僅沿壩軸線方向左右移動，而且也能上下游方向移動。沿專鋪設的軌道移動，并能逐次升降數個排或列布置的閘門的機械設備。移動式啟閉機類型繁多，主要。 式中Vmin——集水池有效容積（m）Vmin=TminQ/4(-當利用集水池的進水流量和每臺水泵抽水之間的規律推算時，可采用(-式計算有效容積Zmax——水泵每小時啟停次數。Qp——泵站一臺泵的泵送流量（m/h）式中VEff——泵站有效容積（m）公。 3多井筒設計的并聯泵站宜采用相同的和水位；2泵站水位到泵坑底部的距離應大于配套水泵停泵高度；1泵站和水位之間的有效高度，由泵站有效容積和平面尺寸確定；泵站豎向高程設計應符合下列規定Q——水泵流量（m/s）Tmin——水泵工作周期（s。 圓閘門產品用途電動操作電動控制裝置，定位操作輕巧易實現自控和遠控手動操作采用螺桿式啟閉操作，操作方便輕巧可靠。維修方便若經多年使用后出現泄漏現象，只需將閘板吊起，調換門框上橡膠密封圈即可，省時省力，維修成本低。

機閘一體式鑄鐵閘門正常使用水頭1-6.5米，還可承受一定的反向水頭，為滿足用戶要求，可制造高水頭閘門。
 2、閘門安裝用整體安裝，二期澆注，將閘板與閘框的封水間隙調到0.3mm以下，方可進行二期澆注。

 3、機閘一體閘門在澆注混凝土時，流進閘板、閘框、斜鐵、擋板間隙中的灰漿必須，防止灰漿凝固后影響閘門啟閉。
 4、閘門上下框設有固定塊，可防止閘板在運輸吊裝等過程中滑出，安裝凝固后(使用前)應先卸掉上閘框的固定塊和下框緊回螺栓，方可啟動。
 5、機閘一體式鑄鐵閘門啟閉時，應注意閘板的上下板限位置，以免損壞閘門或啟閉機。

 機閘一體鋼閘門按閘門的結構形式分為：
 PZ型平面平板門和PGZ型平面拱形門又可分為整體式和組裝式兩種，規格齊全從0.2x0.2—6.5x6.5m(6.5x6.5m米或者水頭高為6.5m米)并生產矩形鑄鐵閘門;出水口=3米時，為雙吊點閘門。機閘一體式鑄鐵閘門主要適用與正向受壓止水，根據用戶需要可制造反向止水閘門。在結構上采用機加工硬止水，較大閘門底封水亦可采用橡膠封水。根據用戶要求，可采用鑲銅或鑲不銹鋼止水，該設備可以根據客戶需要做成鑄鐵的，鋼的和不銹鋼的，滿足不同地方不同客戶需要。

調試應做到：

（1）無水情況下，滑道或滾輪運行時應無卡阻現象；偏心滾輪踏面經調整均在同一平面上，且與軌道接觸良好；雙吊點閘門的同步滿足設計要求。在閘門全關位置，水封橡皮無損傷，漏光檢查合格，止水嚴密。在本項試驗的全過程中，必須對水封橡皮與不銹鋼水封座板的接觸面采用清水沖淋潤滑，以防損壞水封橡皮。
（2）靜水情況下的全行程啟閉調試應在無水試驗合格后進行。試驗、檢查內容與無水試驗相同（水封裝置漏光檢查除外）。

【雙向止水鑄鐵閘門特殊要求可定做】閘門安裝注意事項

(1)在閘門安裝前，首先檢查各連接部位的螺栓是否因運輸裝卸中造成的松動，如有松動應加以緊固。
  (2)檢查主立框與橫框連結上的止水面是否有錯位，如有錯位則松動連接螺栓將止水面調整在同一平面內。
  (3)閘門安裝時應采用整體就位安裝，禁止閘框、閘板分體安裝，防止閘框變形。
  (4)二期澆筑前將閘門整體吊裝就位后找好前后、左右的正確位置，然后調整螺栓與工程配鋼筋焊牢固。
 (5)閘門出廠前，為了使閘板、閘框貼合的更緊，安裝后減少間隙，2米以上的閘門在上下橫框上安裝了壓板卡鐵，立框的斜鐵上增加了頂絲

【雙向止水鑄鐵閘門特殊要求可定做】

我廠產品是一種水利工程專用設備，廣泛用于水利工程閘門的啟閉，是農田灌溉、水產養殖、污水處理廠、水利發電站、水庫、河流（水閘、堤壩、渠道、涵洞、管道）等進水閘、退水閘的配套機械。所有產品啟閉靈活，經久耐用，自動化程度高，并可為您的工程提供成套設備，并可協助設計、安裝。

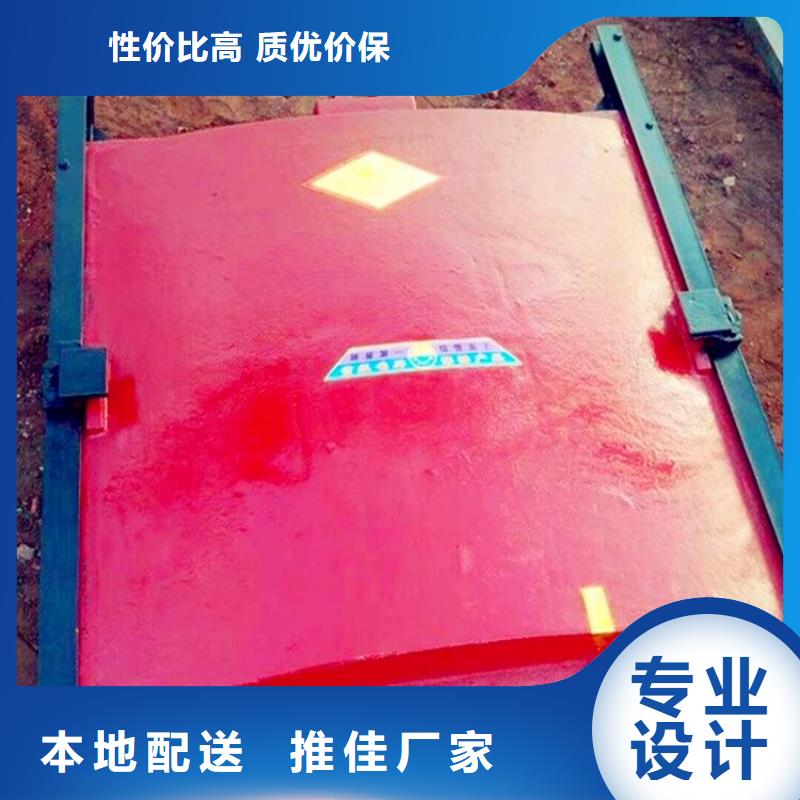

1，雙向止水鑄鐵閘門主要用于給排水、防汛、灌溉、水利、水電工程中，用來截止、疏通水流或起調節水位的作用，根據建設部通用標準和美國AWWA標準設計生產。它采用獨特的外弧形設計，結構合理、受力均勻，采用優質灰口鑄鐵或球墨鑄鐵、不銹鋼制造，止水密封面鑲銅條或橡膠，并經精密加工后配研，達到平面接觸密封，密封性能好，當密封止水性能下降時，可通過楔塊裝置的調整加以解決。

---
