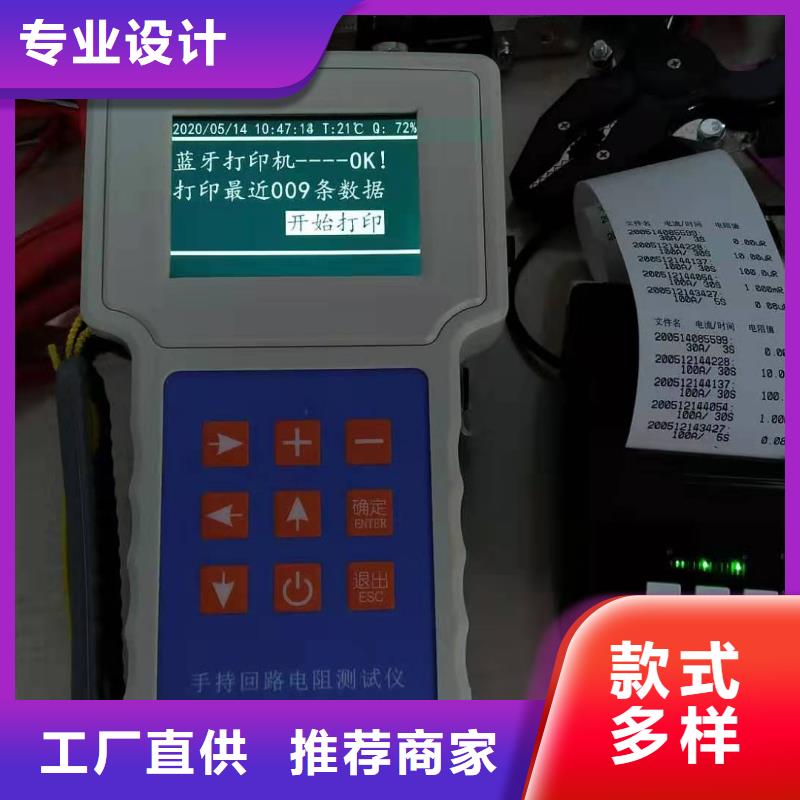

洛陽回路電阻測試儀 開機 長按一行中間的電源鍵可以開機，界面如下：6.3 關機 短按一行中間的電源鍵可以關機。6.4 測量 開機后按“→”鍵移動選擇“測量”菜單，然后按“確定”鍵，進入測量設置界面如下：注意： 第1種方式為“快速方式” 使用的參數為電流100A，時間3秒，只能測量0～2mΩ的電阻。若要測量更大范圍的阻值請使用其它電流模式。第2種方式中電流可選擇100A、50A。第3種方式中電流可選擇100A、50A、30A。然后按“→”鍵移動選擇各菜單，“確定”鍵用于確認進入或執行此內容。比如選擇“100A”處按“＋”或“-”鍵將改變數值，按“→”鍵移動到“啟動測量”上，然后按“確定”鍵將開始測量，界面如下：然后按“→”鍵移動選擇“保存數據”，然后按“確定”鍵將進入保存數據頁面，保存數據到本機內部空間。數據將根據時間自動命名也可自編號方便快捷。注意：在測試中或停止測試后，按“退出”鍵可終止測試，返回上級菜單。在測量完后按“↑”鍵可使用語音播報數值。6.5日期設置開機后進入“設置”界面，再進入“日期設置”，如下：按“→”鍵移動選擇數字，然后按按“＋”或“-”鍵更改數值，選擇“保存”然后按“確定”鍵，日期將設置成功！然后按“退出”鍵退出即可。6.6處理數據開機后，按“→”鍵選擇“數據”，進入后界面如下：6.6.1按“→”鍵選擇“查看數據”，按“確定”鍵進入，界面如下： 如果保存的歷史數據較多，可按“↑”或“↓”鍵上下翻頁。6.6.2 按“→”鍵選擇“藍牙打印”，進入后，再打開藍牙打印機，等待打印機開機就緒后，此時只有“STAUS”藍燈亮?xí)r，即可開始打印設置好的n條數據。6.6.3 按“→”鍵選擇“U盤導出”，進入后選擇“開始導出”，按“確定”鍵即可導出所有數據到U盤，文件名為“TestData.txt”。6.7查看幫助在開機后按“→”鍵移動到“幫助”上，即可查看幫助內容。6.8設置背光在開機后的主界面下，按“＋”或“-”鍵，將調節背光的亮度。6.9設置音量在開機后的主界面下，按“↑”或“↓”鍵，將調節開機音量的大小。

洛陽回路電阻測試儀 儀器以A相電阻為標準值，自動產生B相、C相電阻對A相電阻的比較值故障分析與排除故障現象原因分析排除方法備注開機無顯示電源未接接通電源更換保險管應更換同型號保險管不能用其它型號代替2)儀器保險管未安裝好或開路重新安裝保險管或更換保險管輸出電流達不到額定電流測試線路太長即導線截面積過小更換截面積較大導線無電流輸待檢設備開路檢查設備排除故障試驗回路有開路故障檢查試驗回路排除開路故障十注意事項1.打開電源測試之前，應先將電流輸出端與被試品接好。2.儀器應放置于干燥、通風，無腐蝕性氣體的室內。3.請不要私自拆卸、分解或改造儀器，否則有觸電的危險。4.請不要私自維修儀器或自主改造、加工儀器，否則儀器不在質保之列。5.為發揮本產品的性能在使用本公司產品前請仔細閱讀使用說明書。十五、運輸、貯存運輸設備需要運輸時，建議使用本公司儀器包裝木箱和減震物品，以免在運輸途中造成不必要的損壞，給您造成不必要的損失。設備在運輸途中不使用木箱時，不允許堆碼排放。使用本公司儀器包裝箱時允許堆碼層數為二層。運輸設備途中，儀器面板應朝上。貯存設備應放置在干燥無塵、通風無腐蝕性氣體的室內。在沒有木箱包裝的情況下，不允許堆碼排放。設備貯存時，面板應朝上。并在設備的底部墊防潮物品，防止設備受潮。

洛陽回路電阻測試儀 警告為防止電擊、人員傷亡，請務必在使用儀器前仔細閱讀以下信息：?請僅通過有資質的操作人員對儀器進行操作。?請勿在潮濕的環境中使用儀器。?為防止本產品或與其連接的任何其它產品受到損壞，或可能會發生的危險，只允許在規定的范圍內使用。?為防止儀器運行中機身感應靜電，試驗之前先通過接地端將主機可靠接地。?由于輸入輸出端子、測試柱等均有可能帶電壓，在您拔插測試線、電源插座時、會產生電火花，請注意避免觸電危險，注意人身。?為了防止火災和電擊危險，在使用儀器前請?jiān)敿?xì)閱讀本手冊，確定各儀器的額定值和標記。?一旦懷疑儀器的保護功能被削弱，請立即將裝置處于非運行狀態，并確保不會被意外操作。?測試導線與帶電端子連接時，請勿隨意連接或斷開，如產品意外帶電，請勿觸摸裸露的接點或部位。?請?jiān)谑褂脺y(cè)試線之前對其進行檢查。請勿使用絕緣損壞或有金屬裸露的測試線。請檢查測試線的通斷性。?請使用與所在國或地區的電壓和插座相匹配的電源線和連接器。?當機蓋或外殼被打開時，請勿使用本儀器。?注意保持機箱通風口的空氣流動暢通，請不要遮擋通風口，以免影響散熱。?請僅使用本手冊中規定的替代保險絲。?試驗過程中，請不要頻繁開關電源，以免對儀器造成損壞或測試精度降低。?試驗過程中，如遇到異常情況，應立即切斷電源。?切勿將儀器露天放置而被雨水淋濕勿在爆炸氣體、水蒸氣或粉塵環境中使用。?儀器工作異常時，請及時與廠家聯系，請勿自行維修。本公司保留對此說明書修改的權利，屆時恕不另行通知。產品與說明書不符之處，以實際產品為準。

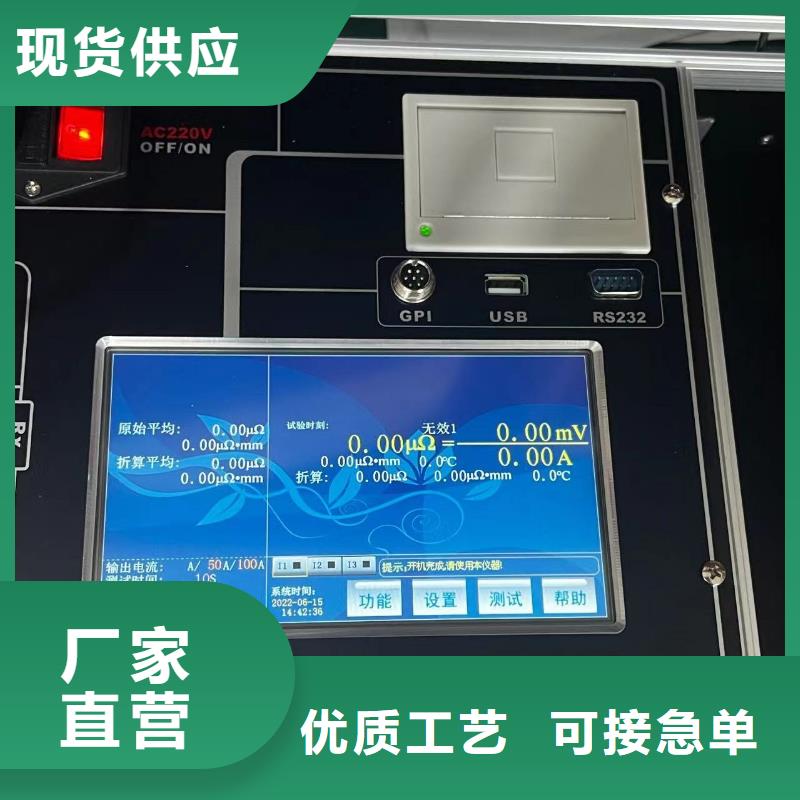

洛陽回路電阻測試儀 第三行顯示實測電阻率、實測溫度。下一行顯示標準溫度下的折算數據 折算電阻、折算電阻率、標準溫度。左上顯示區： 顯示原始實測電阻平均值、原始實測電阻率平均值、折算標準溫度電阻平均值、折算標準溫度電阻率平均值。左下參數區：設置三個輸出電流檔位、測試時間、電阻上限報警值、被測電阻的長度、截面積。右下試驗區：（1）三個按鈕對應三個電流檔的每頁試驗數據，綠色代表有數據，黑色沒有數據。選中按鈕（黃色框），將切換顯示此電流檔的試驗數據。（2）提示信息框：簡要的說明語句，提示操作過程。（3）系統日歷時間顯示。（4）命令按鈕：功能、設置、測試、幫助。按“功能”按鈕和“幫助”接鈕，顯示上拉菜單，按菜單項可以進行其它操作。 圖5 菜單項(3)設置試驗參數在主界面上，按“設置”按鈕進行設置試驗參數界面如圖6:圖6 設置試驗參數界面可以通過數字鍵盤或下拉菜單項進行設置參數，按“確定”按鈕將保存參數到FLASH內存，方便下次使用，不受關機掉停影響。電流次數和輸出電流：在此界面設置“電流次數”代表輸出不同的電流檔位，方便求平均值，可選項為[I1]、[I1/I2]、[I1/I2/I3]三個。[I1]為只輸出I1的電流進行測試。[I1/I2]為先輸出I1的電流進行測試，接著輸出I2的電流進行測試。I1/I2/I3為先輸出I1的電流進行測試，接著輸出I2的電流進行測試，輸出I3的電流進行測試。測試時間：可以設置1-9999S。電阻上限：可以設置0-999999μΩ，被測電阻不超過電阻上限時，試驗狀態顯示為“合格”；被測電阻超過電阻上限時，試驗狀態顯示為“超限”；電流、電壓接線不對等顯示為無效。長度和截面積：設置被測電阻的長度和截面積，用于計算電阻率。溫度設置：將實際溫度下的電阻值折算成標準溫度下的電阻值。實測選項選擇“停用”時，實際溫度為預設溫度；如果選配了溫度傳感器，選擇“啟用”時，實際溫度為溫度傳感器采集的溫度值。背景選擇和簡繁顯示：設置屏幕顏色，可以改成圖紋藍底、圖紋黑底。選擇“簡化”項，主界面不顯示折算等內容，簡潔顯示。

洛陽回路電阻測試儀 注意事項7.1 使用本儀器前一定要認真閱讀本手冊。7.2 儀器的操作者應具備一般電氣設備或儀器的使用常識。7.3 本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所。7.4 對儀器的維修、護理和調整應由專業人員進行。7.5 在測試過程中，禁止移動測試夾和供電線路。7.6 在測試過程中，當儀器輸出電流時，切不可拆除測試線，以免發生事故。7.7 用大電流測試時，儀器會發熱，應停一會兒再測。八、服務承諾售前服務：1.保證為您解答任何專業技術問題。2.我們?cè)?4小時內為您郵寄任何所需的技術資料。3.我們隨時歡迎您到公司實地考察，并為您提供各種便利條件。售中服務：1.我們保證與貴單位簽訂統一合法的《購銷合同》。2.我們保證及時、準確的送貨上門。3.我們提供安裝、調試及培訓的服務。售后服務：1.我們對所售設備提供三年免費保修。 2.我們對所售設備提供免費升級。3.我們的服務人員每年進行兩次回訪。
