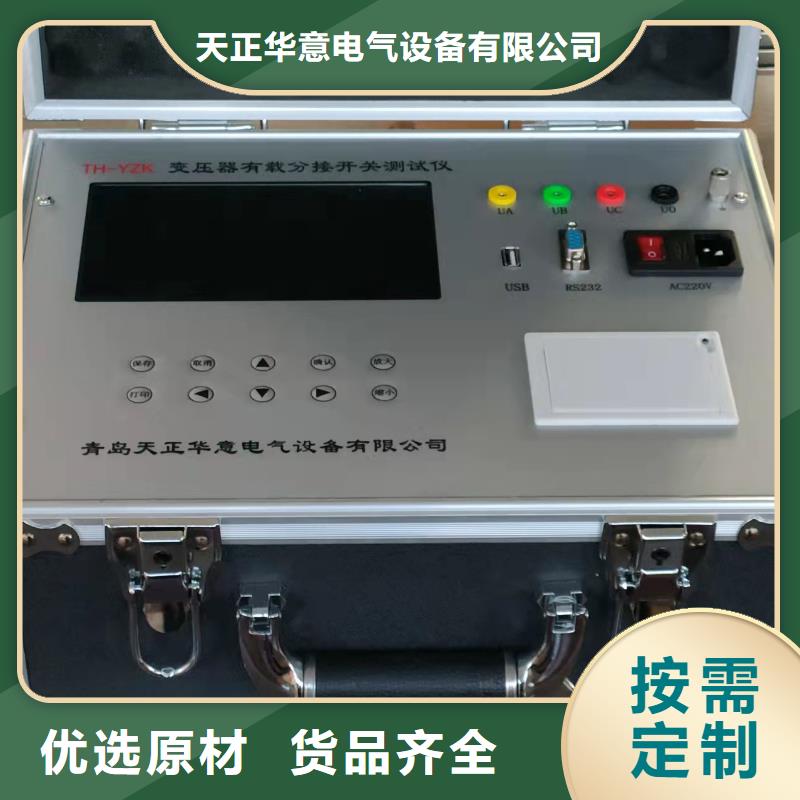

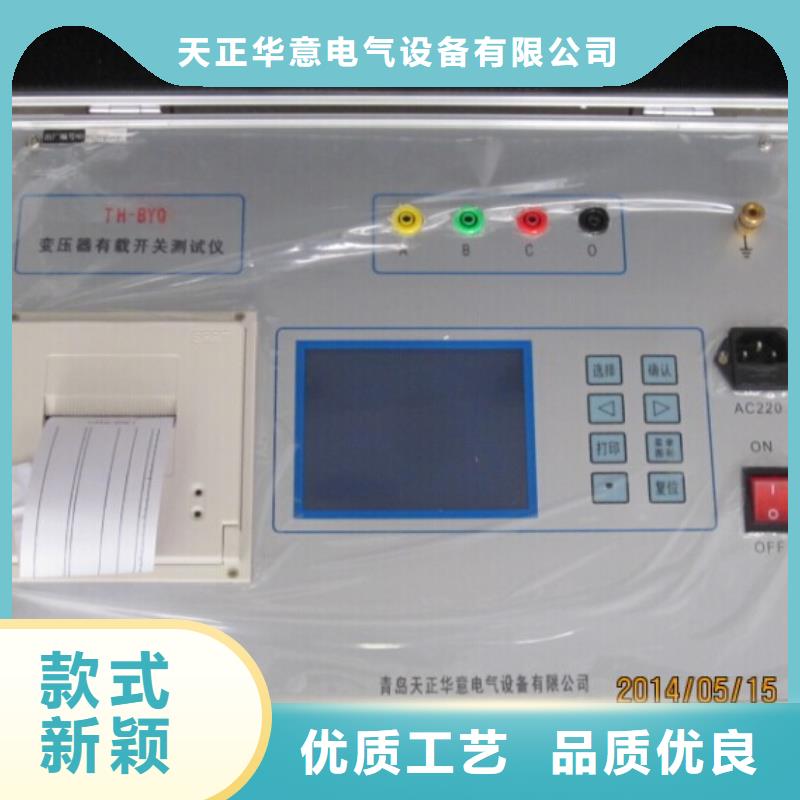

西藏變壓器有載開關測試儀觸發測試：交流法測試在點擊〖結束〗后自動進入鎖存〖觸發〗功能，如圖九所示，待圖九提示界面自動消失后，可啟動變壓器有載分接開關變換開關位置，當程序會自動撲抓到開關過度波形時，【自動回放】功能啟動，界面自動回放撲抓到的過度波形。為操作，測試結束后斷開電源輸出（按一下〖電源啟停〗按鈕，按鈕開關處于彈起位置（指示燈熄滅），停止電流輸出）。 調節觸發靈敏度：當圖九提示界面自動消失后，若這時有載開關尚未動作切換,儀器【自動回放】功能就啟動了，原因是儀器采到了干擾波形，說明靈敏度太高了，需要增加【閥值設定】中的“標值”或“有效點”，降低觸發靈敏度。若開關已經切換完畢后，波形還在繼續測試，沒有自動回放，說明觸發靈敏度太低，需要減小【閥值設定】”中的“標稱值”或“有效點”，提高觸發靈敏度。通常“標值”設為0.8-2.5左右，“有效點”設為3-5左右。根據現場情況，不同的變壓器有載開關需要設定其相應的觸發靈敏度，每次改變閥值參數后需重新點擊〖測試〗鍵測試，經過幾次反復試驗，才能找到 觸發狀態，待觸發值設定合適后，程序會自動撲抓到有載開關的過渡波形。⑷ 單次和連續測試儀器有“單次測試”和“連續測試”兩個測試功能方式，“單次測試”是手動控制測試及保存數據，“連續測試”是全自動測試，在 次點擊“測試”及“結束”后，連續動作開關，儀器將自動保存數據并進行下次測試。“連續測試”在“采樣設置”下拉菜單中進行選擇，軟件初始默認為“單次測試”，測試方式在“電流量程自動調整”窗口中會有顯示，在“人工”測試模式下，無法使用“連續測試”，（建議使用“連續測試”時，先用“單次測試”準確找到并設置好標稱值，并成功測試幾次后，再使用連續測試方式。）

西藏變壓器有載開關測試儀波形對比分析點擊菜單區中【數據查詢】項，即可打開數據庫中窗口，如圖十三所示：點擊選擇需要的項目條（該項目條顏色變深）后，再點擊下方的【打開】鍵，彈出圖十一界面，點擊【應用】、【確認】鍵后，波形自動回放當前界面中。波形對比功能主要用來分析同一臺變壓器有載分接開關的不同時間測試得到的波形進行縱向對比(歷次測試得到的波形)，以發現其中的異同，方便分析和發現問題。在“菜單區”中，點擊【波形對比】項，即可打開窗口，圖十六所示：波形對比窗口包含上下兩個波形控制區，可同時對兩個波形進行對比。波形顯示區域可以被一個波形獨占，也可以兩個波形分享。如果要讓某一個波形獨占顯示區，則可以點擊另一個波形的勾選框。例如要讓上面的波形占用整個波形顯示區，則點擊下面波形控制區的勾選框。如果要恢復原來兩個波形共享顯示區的情形，則再次點擊下面波形控制區的勾選框即可，顯示區會恢復原貌。 圖十六基本操作步驟如下：⑴ 打開要比較的波形數據點擊“加載數據按鈕”，會彈出數據選擇窗口，選定制定的測試數據后，打開即可。圖十三所示，點擊選擇需要的項目條（該項目條顏色變深）后，再點擊下方的【打開】鍵，彈出圖十一界面，點擊【應用】、【確認】鍵后，波形自動回放當前界面中。對兩個顯示區依次進行此操作，即可將波形數據顯示在窗口。⑵ 顯示波形對應的詳細數據信息點擊“測試詳情”按鈕，即可彈出次波形對應的詳細數據信息窗口，圖十七所示：圖十七關閉“測試詳情”窗口返回波形對比窗口。⑶ 控制波形的顯示/打開如果只想觀察A,B,C三相中的某1個或兩個信號，則通過控制區的勾選框即可實現。例如，只想觀察上半區波形中的B,C相信號，則反勾選A-相即可。如果要恢復A相信號的顯示，則勾選“A-相”即可。

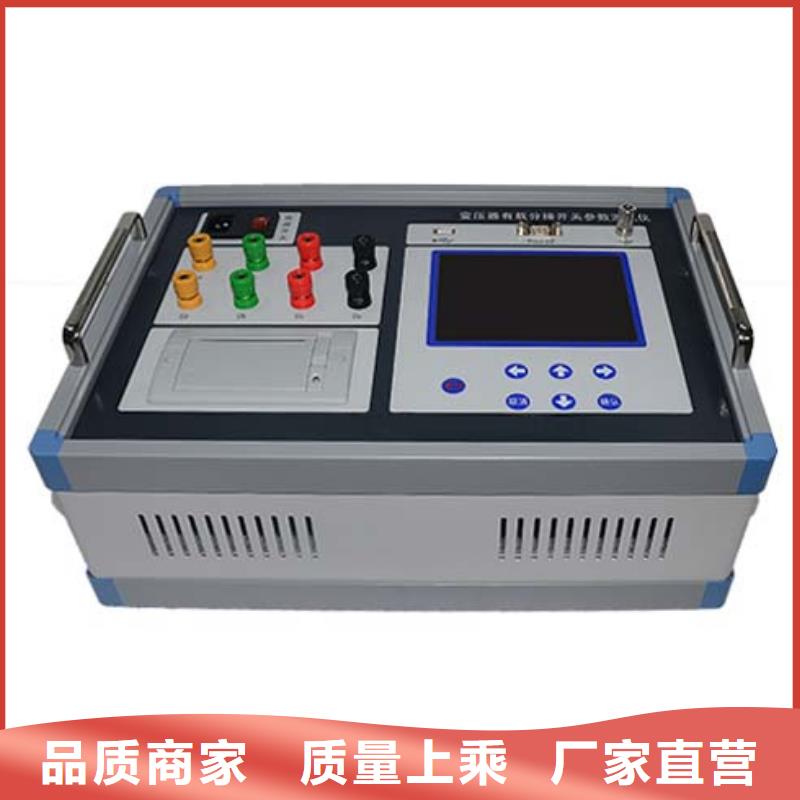

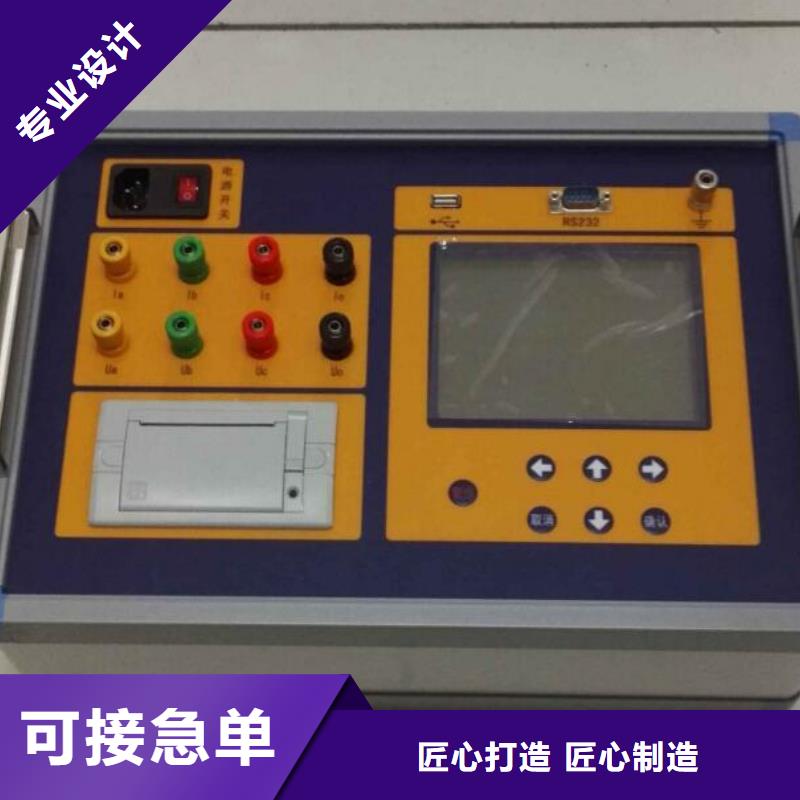

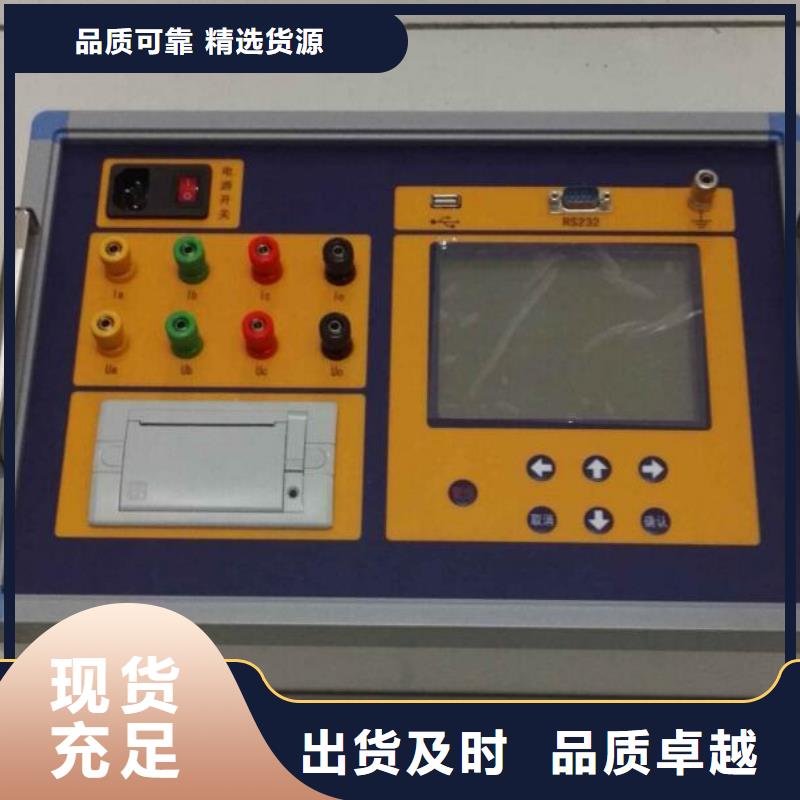

西藏變壓器有載開關測試儀主要技術指標：1. 基本測量精度： 電壓、電流 ±（讀數×0.2%+2字）功率 (0.2≤cosφ≤1) ±（讀數×1.0% +2字） 2．電壓測量范圍： AC 50V ～850V3. 電流測量范圍： AC 0.5A～100A4. 工 作 溫 度： -10℃～40℃ 5. 存 儲 溫 度： -20℃～50℃5. 環 境 濕 度： 10%～85% 6. 外 形 尺 寸: 395×295×175mm7. 重 量: 5kg(不包括測試線)四 、面板及各鍵功能介紹:1. 測試儀面板布局見圖一：圖一2. 各鍵功能如下：1） 選擇鍵：在菜單選擇狀態下用來選擇測試項；在參數輸入狀態下用來改變輸入項。分相測量中，“選擇”鍵用于選擇加壓繞組。 2） “↑” “↓”鍵：在參數輸入狀態用來改變數值大小。3） “←” “→”鍵：在參數輸入狀態和時間校正狀態下用來改變輸入參數位；在分相測試狀態用來顯示三相折算結果。在讀取記錄狀態用來選擇記錄。 4） 確認鍵：在菜單選擇狀態和參數設置狀態用于確認選擇并進入下一界面；在測量狀態鎖屏；在單相測量狀態除鎖屏外還記錄當前顯示電壓、電流和功率等相關數據。5） 返回鍵：按“返回”鍵退出當前界面。6） 存儲鍵：在測量狀態下存儲當前的測試結果及相關信息。7） 打印鍵：在測量狀態下打印顯示屏顯示數據；在瀏覽界面打印瀏覽的數據。 8） 取消鍵：在測試狀態，按“取消”鍵，退出鎖屏狀態重新測試。9） 復位鍵：按“復位”鍵，儀器恢復到初始上電狀態。10）開 關：儀器工作電源開關。 11）U 盤：U盤接口。12）RS232：通訊接口（廠家升級用）。13）各接線端子：用于連接測試線（具體接線使用見后面接線方法）。14）端子：儀器接地端子。 15）打印機：用于打印各種測試數據。16）液晶屏：顯示測試狀態和測試數據。
