玉林臺區識別儀使用方法1、開始運行單擊臺區用戶識別儀的數據管理系統1.0”-〉“型臺區用戶識別儀的數據管理系統1.0”便開始運行本軟件。2、軟件登陸由于本軟件所存儲的數據為主要資料，所以運行本軟件后，首先您需要輸入用戶名和密碼來登陸本軟件。未經許可的人員不得擅自操作本軟件。圖七 系統登陸界面注意：軟件安裝后系統管理員的初始密碼為“111”。登陸軟件后請更改密碼。圖八 數據管理系統主界面3添加操作員、修改密碼系統登陸后，進入本系統主界面。單擊“系統設置”-〉“密碼設置”，打開“密碼設置”界面。如需添加新的操作員，請直接在“操作員”欄中直接輸入新添操作員的用戶名，并輸入兩次其要注冊的新密碼。確認無誤后，單擊“添加”按鈕。即可添加成功。當需要刪除操作員是，可以在“操作員”欄中選擇要刪除的操作員。選中后，單擊“刪除”按鈕，即可刪除該操作員。注意：操作員的添加、刪除操作，只有“系統管理員”才有該權限。其他操作員無法進行這兩項操作圖九　　密碼設置界面如需修改密碼，單擊“密碼修改”標簽，進入密碼修改窗口，選擇需要修改密碼的用戶名，并依次輸入原密碼、新密碼。并且新密碼需要輸入兩次，然后單擊“確定”按鈕即可。圖十　　密碼修改界面4、數據上傳當在實驗現場，通過臺區用戶識別儀測試臺區線路并保存數據后，就可以將所保存的數據上傳到本軟件中，進行數據管理操作。這也是本軟件的核心功能。數據上傳之前，需要用數據線將電腦和臺區用戶識別儀的連接起來。數據線請使用我們為您配置的專用數據線。當數據線連接完畢后，單擊主菜單“系統配置”-〉“串口設置”。打開“串口設置”窗口。選擇正確的串口。圖七 串口設置窗口說明：串口設置一般有幾個串口可供選擇，如圖七所示，可以先選擇其中一個串口，如果不能上傳再依次選擇其他串口。據此，選擇正確的COM口。單擊“確定”按鈕保存退出。單擊主菜單中的“數據管理”-〉“數據上傳”，打開數據上傳窗口，并點擊“上傳數據”按鈕。此時，數據管理系統等待臺區用戶識別儀的的數據上傳。此時，打開測試儀，進入主菜單，選擇“6、數據上傳”并點擊確定，或直接單擊“通訊”按鈕，便可將儀器所保存數據上傳。“數據上傳”窗口將顯示所上傳數據的基本信息。當確認基本信息正確無誤后，單擊“保存數據”按鈕，將上傳數據保存到系統數據庫中。同時“上傳數據”列表框清空。 至此，數據上傳操作完成

玉林臺區識別儀第三章 技術參數3.1、測量標準?《GB/T 15945-2008 電能質量 電力系統頻率允許偏差》?《GB 12325-2008 電能質量 供電電壓允許偏差》?《GB/T 15543-2008 電能質量 三相電壓允許不平衡度》?《GB/T 18481-2001 電能質量 暫時過電壓和瞬態過電壓》?《GB/T 14549-93 電能質量 公用電網諧波》?《GB 12326-2008 電能質量 電壓波動與閃變》?《GB 24337-2009 電能質量公用電網間諧波》?《電能質量測試分析儀檢定規程》?《GB/T 19862-2005電能質量監測設備通用要求》?《Q/ZDJ 31-2005電能質量分析儀訂貨技術條件》3.2、測量精度?電壓(電流)諧波測試 A級?電壓偏差誤差 ≤0.2％?電網頻率誤差 ≤0.01Hz?三相電壓不平衡度誤差 ≤0.1％?基波電壓(電流)相位誤差 ≤0.50度?短時閃變值誤差 ≤5％3.3、額定參數?工作電源 220V±20％/100V±20％，AC/DC，50Hz?交流電流 AC 200mA～5A或AC 50mA～1A?交流電壓 450V3.4、過載能力?交流電流回路：2倍額定電流 連續工作10倍額定電流 允許工作10S40倍額定電流 允許工作1S?交流電壓回路：1.2倍額定電壓 連續工作3.5、允許環境條件?正常工作溫度： -25℃～70℃?相對濕度 10％～100％?大氣壓力 70～110kpa3.6、抗干擾性能?靜電放電抗擾度能承受GB/T 17626.2-1998標準Ⅳ級、試驗電壓8KV的靜電接觸放電試驗。?射頻電磁場輻射抗擾度能承受GB/T 17626.3-1998標準Ⅲ級、干擾場強10V/M的幅射電磁場干擾試驗。?快速瞬變脈沖群抗擾度能承受GB/T 17626.4-1998標準Ⅲ級的快速瞬變干擾試驗。?浪涌(沖擊) 抗擾度能承受GB/T 17626.5-1999標準Ⅲ級、開路試驗電壓4KV的浪涌干擾試驗。?電壓暫降、短時中斷和電壓變化的抗擾度能承受GB/T 17626.11-1999標準70％UT等級的電壓暫降、短時中斷干擾試驗。?振蕩波抗擾度能承受GB/T 17626.12-1998標準Ⅲ級阻尼振蕩波干擾試驗，以及電壓幅值共模4KV、差模2KV的Ⅲ級振鈴波干擾試驗。?工頻磁場抗擾度能承受GB/T 17626.8-1998標準Ⅲ級持續工頻磁場干擾試驗。

<玉林>天正華意電氣設備有限公司 臺區用戶識別儀歡迎電詢

玉林臺區識別儀注意事項?由于在現場使用時屬于帶電測試，所以在操作前請詳細閱讀本說明書，以便熟悉本儀器的操作步驟及注意事項，嚴格按照說明書要求來使用。如有不明白的地方，可直接與我公司技術人員取得聯系。?接線時先接儀器端，后接被試端，且先接零線后接火線；拆線時先拆被試端，后拆儀器端，且先拆火線后拆零線。?接入電壓應為相電壓AC220V±10％，嚴禁接線電壓或其它等級電壓。分機具有自動保護功能，一旦接入到380V，儀器將保護，報警燈將亮起。?接入被測電網時，接點處會產生少量電弧，屬于正常現象。?電流脈沖信號會產生一定的熱量，長時間使用后背板有一定溫度，屬于正常現象。?主機、分機保險管均為2A，不能采用其它型號的保險管。若出現反復燒斷保險管，應檢查被測點電壓，依然存在問題的可與我公司技術人員聯系。

<玉林>天正華意電氣設備有限公司 臺區用戶識別儀歡迎電詢

玉林臺區識別儀運行環境硬件處理器： Inter Pentium III 或更高的處理器顯示器： 800＊600或更高分辨率的顯示器內存： 64MB以上內存硬盤： 不少于200M的可用硬盤空間光驅： CD_ROM光驅或DVD_ROM光驅USB口： 至少一個可用的232串口軟件Windows2000、Windows XP操作系統三、軟件安裝及卸載首先，安裝驅動程序，將臺區分機用隨機帶的數據線連接電腦的USB口，系統提示如圖一所示。選擇“從列表或指定位置安裝(高級)(S)”項，單擊“下一步”。顯示如圖二。單擊“瀏覽”，選擇隨儀器贈送的光盤中的“CP210x_Drivers”目錄，如圖三所示。圖一 開始安裝驅動程序圖二 選擇搜索驅動程序的方式圖三 選擇驅動程序目錄然后單擊“下一步”，顯示如圖四。圖四 安裝完成驅動再按此情況重復一遍，即可安裝完畢好驅動程序。將臺區用戶識別儀的所隨機贈送的光盤放入光驅，雙擊“臺區用戶識別儀的數據管理系統.exe”文件，開始軟件安裝（如圖五所示）。圖五 軟件開始安裝界面然后依次根據軟件界面的提示，單擊“下一步”按鈕，直到軟件安裝完成即可（如圖六所示）。圖六 軟件安裝完成界面當需要卸載本軟件時，請單擊“開始”-〉“程序”-〉“臺區用戶識別儀的數據管理系統1.0”-〉“卸載臺區用戶識別儀的數據管理系統1.0”。即可完成軟件的卸載操作。注意：軟件卸載后，原來所保存的數據也將丟失，所以卸載操作務必謹慎！

玉林臺區識別儀一旦分機接收到完整的主機載波信號幀后，將顯示該測試線路的主機編號（也就是變壓器編號）、被測線路所屬相別以及該相線路主機、分機兩端所測得的相電壓等測試數據。由于數據較多，無法在一屏中完全顯示，可以通過“↑”、“↓”鍵上下翻頁查看（如圖20~22所示）。當分機接入待測線路，大約10秒后仍未接收到完整的主機電力載波數據，分機將提示“該線路未安裝主機”。在該界面單擊“取消”鍵，將返回主菜單界面。5.5 脈沖測試在分機的主菜單界面下，通過“↑”、“↓”鍵移動光標，使光標選中“3、脈沖測試”，單擊“確定”鍵，進入脈沖測試界面（如圖23所示）。也可在主菜單下，直接單擊“3”鍵，進入脈沖測試界面。圖23該界面下的接線方式以及注意事項與“載波測試”完全相同，即紅、黑測試線歪頭接到儀器的接線孔，表筆端接到待測線路，分機將顯示接入線路的交流電壓。紅、黑表筆之間只能接到AC220V的相電壓線路上，切記不可接入AC380V以及其他更高電壓等級的線路。一旦進入該界面，分機將發送一組脈沖電流信號。并提示用戶，可以再次單擊“確定”鍵再次發送脈沖電流信號。該功能主要是應用于不使用電力載波通訊或不方便使用電力載波通訊的情況下，當分機發出電流脈沖時，借助第三方通訊方式，查詢當分機發出脈沖電流后，主機是否接收到了有效脈沖電流信號。如果收到信號，主機將顯示發出該信號的分機所在線路的表戶及相別信息。

<玉林>天正華意電氣設備有限公司 臺區用戶識別儀歡迎電詢

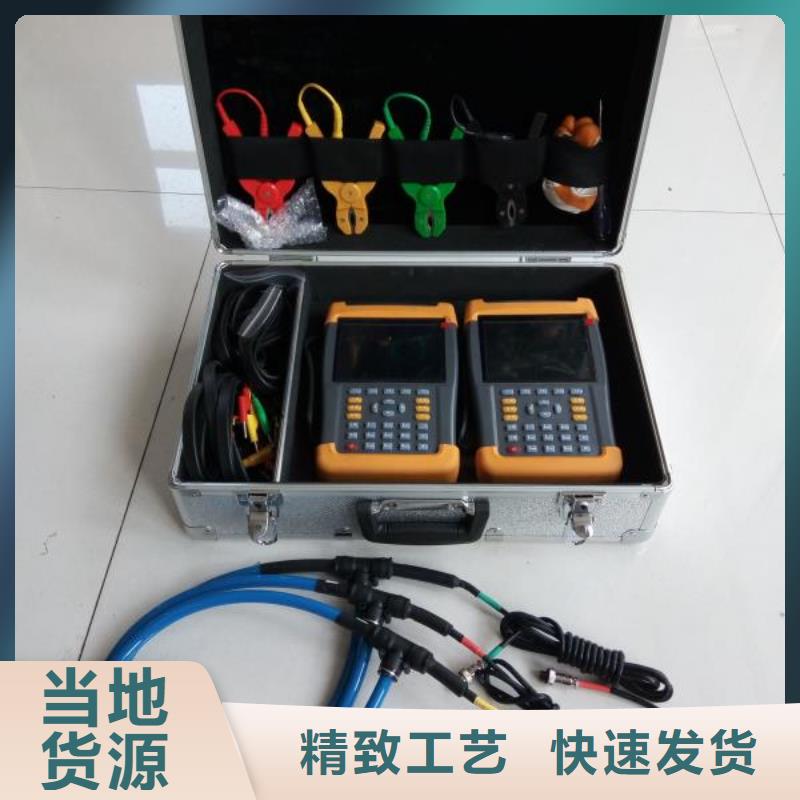

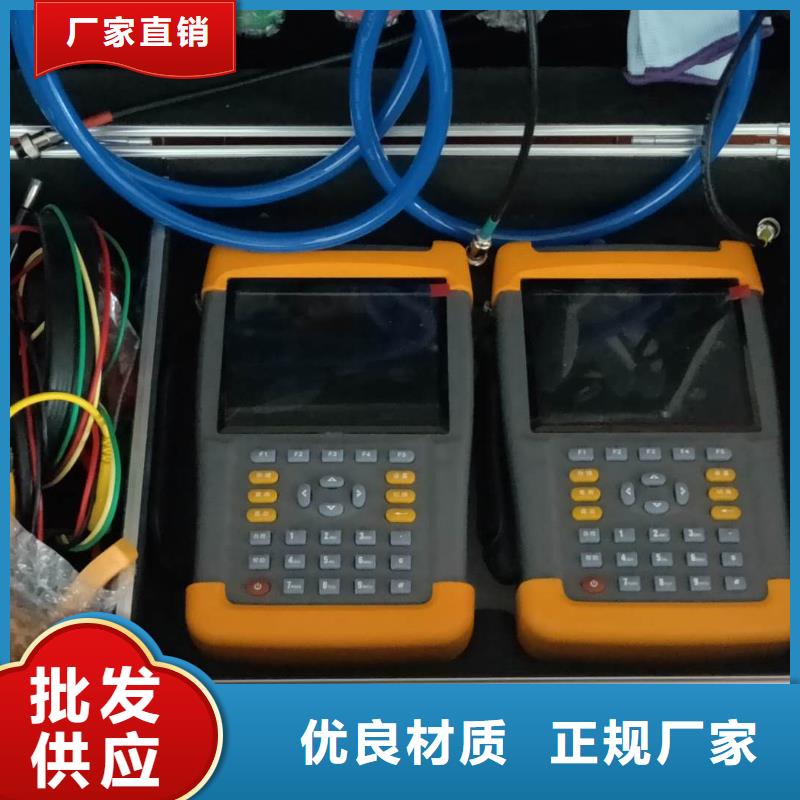

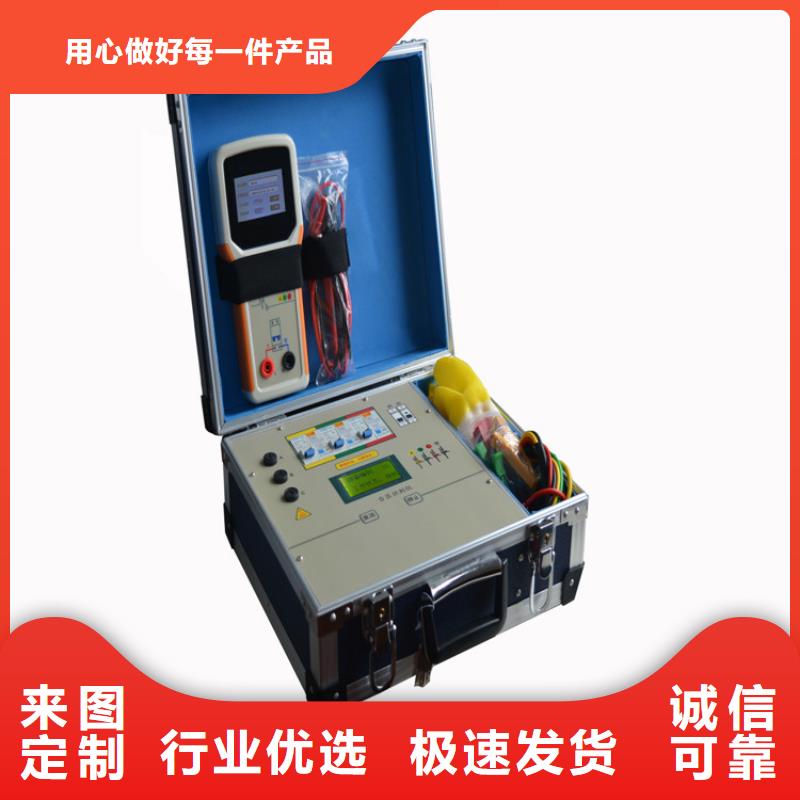

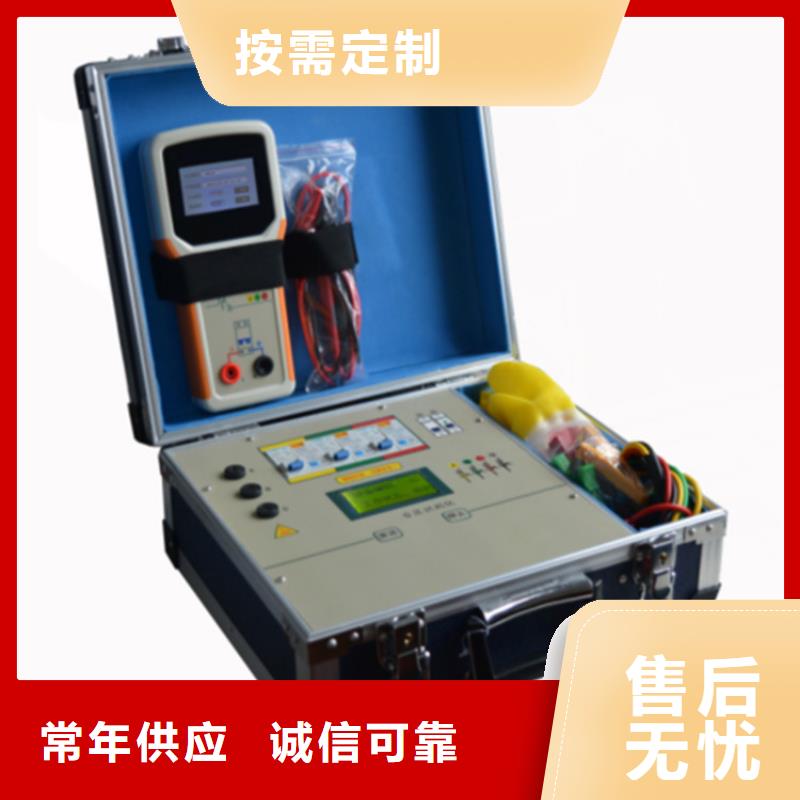

玉林臺區識別儀 配變臺區識別儀由主機和手持分機及相關輔件組成，主機和手持分機之間的通信采用低頻過零通信技術與脈沖電流檢測技術，在相鄰臺變共高壓、共地、共電纜溝的情況下可以準確的進行臺區識別、相位識別、分支識別。2 功能特點（1）多模識別方式：三種識別模式可選，可滿足不同現場需要。（2）分支識別：可判斷某用戶所屬用電分支（開關），功能更實用。（3）相別識別：可判斷某用戶所屬臺區的哪一相，顯示直觀。（4）線路壓降顯示：可同屏顯示主機側（變壓器低壓側）的出口電壓和被測用戶220V接入端口電壓，得到用戶供電線路上的電壓降幅值，為合理調配平衡載荷提供一手數據。（5）存儲量大：可存儲至少800組被測用戶信息，并可隨時查閱。數據導出功能：主機具有USB數據接口可以將所有被測用戶的信息導出，便于臺區信息的整理和統計。（6）主機外箱塑殼采用高分子抗沖擊工程塑料便攜式外箱，并具有良好的機械性能和一定防水功能外形美觀，整機重量輕，方便現場使用。（8）主機與分機均采用大屏幕點陣式液晶顯示屏，全部簡體中文顯示，操作直觀簡便一目了然。（9）整機配置附件齊全，可滿足不同現場的多種需要。（10）多模識別方式，可準確判斷用戶所屬配變臺區或所屬用電電路分支（開關），識別準確度達到100％，信號強度高，傳輸距離遠。 （11）主機與分機的配置數量靈活，由于主機與分機的號碼可以通過鍵盤隨意設定，從而實現復雜條件下的多臺配變（開關）供電區域的用戶識別。（12）主機與分機均具有記憶功能，一次設定好工作模式后，再次開機無需重新設定工作模式。（13）具有端口電壓與用戶端電壓及線路壓降同屏顯示功能，方便對比壓降，為合理調配平衡負荷提供參考。（14）主機、分機都具有誤接電源保護和報警提示功能，當220V電源被誤接380V時，電路會自動判斷并切斷內部電路，同時發出聲光報警提示。（15）主機工作電源兩種方式可選，測試電壓線借電工作及外掛直流電源模塊。（16）主機主電路采用高速處理器具有極強的數據處理能力和強大的存儲能力，可以存儲至少800組測試數據，并可隨時查閱，并可以通過USB數據接口將存儲的數據結果導出。

<玉林>天正華意電氣設備有限公司 臺區用戶識別儀歡迎電詢
<玉林>天正華意電氣設備有限公司 臺區用戶識別儀歡迎電詢

玉林臺區識別儀注意事項?由于在現場使用時屬于帶電測試，所以在操作前請詳細閱讀本說明書，以便熟悉本儀器的操作步驟及注意事項，嚴格按照說明書要求來使用。如有不明白的地方，可直接與我公司技術人員取得聯系。?接線時先接儀器端，后接被試端，且先接零線后接火線；拆線時先拆被試端，后拆儀器端，且先拆火線后拆零線。?接入電壓應為相電壓AC220V±10％，嚴禁接線電壓或其它等級電壓。分機具有自動保護功能，一旦接入到380V，儀器將保護，報警燈將亮起。?接入被測電網時，接點處會產生少量電弧，屬于正常現象。?電流脈沖信號會產生一定的熱量，長時間使用后背板有一定溫度，屬于正常現象。?主機、分機保險管均為2A，不能采用其它型號的保險管。若出現反復燒斷保險管，應檢查被測點電壓，依然存在問題的可與我公司技術人員聯系。

玉林臺區識別儀注意：電壓測試線接線時先接零線再接火線，且相別必需要對應，否則影響測量準確度。4.2 開機圖6 主機主界面開機進入主界面（如上圖），項為表戶識別，按1鍵或按上下鍵把光標移到到項再按確定，進入表戶識別界面。（按鍵時手指不要松開，等界面有反應后在離開）。 表戶識別：用于設置載波開、關及顯示檢測到的電流信號；電流量程：用于設置電流量程及測試方法；主機編號：設置所在主機的編號及分機數量；電參顯示：顯示被測點的電壓電流；極性判別：用于檢查現場接線正確與否；(電流檢測要求電壓和電流必須一一對應）信號測試：信號測試；硬件測試：硬件測試。4. 3 表戶識別載波發送：表示當前電力載波通訊的狀態。按“開始/結束”鍵可切換載波發送狀態。“OK”表示發送電力載波信號；“NO”表示停止發送電力載波信號；圖7電流次數：用來顯示收到的有效電流脈沖組次數；相別：用來顯示一次收到的有效電流脈沖信號所屬的相別信息。按返回鍵進入主界面。

<玉林>天正華意電氣設備有限公司 臺區用戶識別儀歡迎電詢
臺區用戶識別儀歡迎電詢 <玉林>天正華意電氣設備有限公司

玉林臺區識別儀那么，解決這個問題，從而使之能夠正確的分辨，我們慣常采用的辦法就是在相鄰的臺區加掛我們的主機，這樣因為信號的微弱區別，使之能夠準確的分辨是從哪個臺區發出來的信號，這種方式也是經過很多使用單位的現場試驗和驗證證明了的。（5）為保證操作使用過程的，除要嚴格按照相關的規程操作外，設備首先要先接黑線（零線）進行保護，并在工作結束后拆線時拆除零線。（6）由于載波在傳輸過程當中會受到各種電器運行時產生的各種各樣的干擾和線路本身的阻抗等各種原因，有時可能會出現終端提示“請重試”，這表明終端已經收到了主機的信號，但無法正確完整的接受，這時可以多測試幾遍，或者換一個同一條線的不同點來測試或者過一會再來測試。（7）在主機剛剛上線使用過的情況下，需要再次掛接前，為保證測試效果，建議在接線前先行將主機黑色的零線和三根相線（紅、綠、黃）進行短路3-5秒，目的是釋放機內的殘余電壓。注意：本項操作是在主機準備加電之前進行，并非在主機已經上電時的帶電操作。（8）為保證，在夾上本設備的地方，一定要有專人值守或將設備鎖進封閉設備間內，如果露天擺放，至少要有相應醒目的提示警示標志。完成工作后，立即撤除！（9）設備在夾上去的時候，有時可能會在接觸的一瞬間出現微弱火花，對使用和不構成任何影響。（10）為避免導致儀器的損害或其他的后果，請務必按對應相序接線，特別注意主機上的黑線必須接零線或地線。（11）操作人員務必持證上崗，并佩帶帽、絕緣手套、穿絕緣膠鞋，現場進行警示和隔離，同時嚴格遵守各項操作規程。（12）使用人員應嚴格遵守電工帶電檢測的有關條例和規定。（13）本儀器內有高壓和大電容，非本公司以外的任何人、機構對儀器拆動和維修都是危險的。（14）本公司聲明：對違反以上條款的行為不承擔任何相關責任。

玉林臺區識別儀 配變臺區識別儀由主機和手持分機及相關輔件組成，主機和手持分機之間的通信采用低頻過零通信技術與脈沖電流檢測技術，在相鄰臺變共高壓、共地、共電纜溝的情況下可以準確的進行臺區識別、相位識別、分支識別。2 功能特點（1）多模識別方式：三種識別模式可選，可滿足不同現場需要。（2）分支識別：可判斷某用戶所屬用電分支（開關），功能更實用。（3）相別識別：可判斷某用戶所屬臺區的哪一相，顯示直觀。（4）線路壓降顯示：可同屏顯示主機側（變壓器低壓側）的出口電壓和被測用戶220V接入端口電壓，得到用戶供電線路上的電壓降幅值，為合理調配平衡載荷提供一手數據。（5）存儲量大：可存儲至少800組被測用戶信息，并可隨時查閱。數據導出功能：主機具有USB數據接口可以將所有被測用戶的信息導出，便于臺區信息的整理和統計。（6）主機外箱塑殼采用高分子抗沖擊工程塑料便攜式外箱，并具有良好的機械性能和一定防水功能外形美觀，整機重量輕，方便現場使用。（8）主機與分機均采用大屏幕點陣式液晶顯示屏，全部簡體中文顯示，操作直觀簡便一目了然。（9）整機配置附件齊全，可滿足不同現場的多種需要。（10）多模識別方式，可準確判斷用戶所屬配變臺區或所屬用電電路分支（開關），識別準確度達到100％，信號強度高，傳輸距離遠。 （11）主機與分機的配置數量靈活，由于主機與分機的號碼可以通過鍵盤隨意設定，從而實現復雜條件下的多臺配變（開關）供電區域的用戶識別。（12）主機與分機均具有記憶功能，一次設定好工作模式后，再次開機無需重新設定工作模式。（13）具有端口電壓與用戶端電壓及線路壓降同屏顯示功能，方便對比壓降，為合理調配平衡負荷提供參考。（14）主機、分機都具有誤接電源保護和報警提示功能，當220V電源被誤接380V時，電路會自動判斷并切斷內部電路，同時發出聲光報警提示。（15）主機工作電源兩種方式可選，測試電壓線借電工作及外掛直流電源模塊。（16）主機主電路采用高速處理器具有極強的數據處理能力和強大的存儲能力，可以存儲至少800組測試數據，并可隨時查閱，并可以通過USB數據接口將存儲的數據結果導出。

<玉林>天正華意電氣設備有限公司 臺區用戶識別儀歡迎電詢

玉林臺區識別儀在準備使用儀器時測試線必須嚴格按相序與主機和測試夾對接（尤其黑色與黃、綠、紅三色不能混淆），在夾測試夾時，請先將黑色的夾子夾到變壓器的零線上，再按順序依次將其他各色（黃、綠、紅）夾子夾到低壓側對應相序的三相電接線柱上。 四、功能描述 電力臺區用戶查詢儀是一臺經大量用戶實際使用認可的高性能高可靠性的臺區用戶識別儀器。該臺區查詢儀能充分滿足電力管理部門對準確、快捷的查清各類臺區（特別是線路復雜、臺區相鄰交叉、資料不全的情況）所有用戶資料的要求，可限度的降低人員的工作量和勞動強度，大幅度提高用戶資料的準確度，提高工作效率。從而為實現臺區精細化管理、降耗減損提供真實準確的基礎數據。同時，該儀器還附帶了相序查詢功能，能作在線相序查詢儀來使用。

<玉林>天正華意電氣設備有限公司
臺區用戶識別儀歡迎電詢 <玉林>天正華意電氣設備有限公司

玉林臺區識別儀在準備使用儀器時測試線必須嚴格按相序與主機和測試夾對接（尤其黑色與黃、綠、紅三色不能混淆），在夾測試夾時，請先將黑色的夾子夾到變壓器的零線上，再按順序依次將其他各色（黃、綠、紅）夾子夾到低壓側對應相序的三相電接線柱上。 四、功能描述 電力臺區用戶查詢儀是一臺經大量用戶實際使用認可的高性能高可靠性的臺區用戶識別儀器。該臺區查詢儀能充分滿足電力管理部門對準確、快捷的查清各類臺區（特別是線路復雜、臺區相鄰交叉、資料不全的情況）所有用戶資料的要求，可限度的降低人員的工作量和勞動強度，大幅度提高用戶資料的準確度，提高工作效率。從而為實現臺區精細化管理、降耗減損提供真實準確的基礎數據。同時，該儀器還附帶了相序查詢功能，能作在線相序查詢儀來使用。

玉林臺區識別儀敬的顧客感謝您使用本公司生產的用戶表計接線檢測儀在初次使用該測試儀前，請您詳細地閱讀使用說明書，將可幫助您正確使用該測試儀。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的產品可能與使用說明書有少許的差別。如果有改動的話，我們會用附頁方式告知，敬請諒解！您有不清楚之處，請與公司售后服務部聯絡，我們定會滿足您的要求。由于輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊。為避免觸電危險，務必遵照說明書操作！要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修。請勿擅自打開儀器，否則將不能得到包修等到各種服務，出現任何問題請先電話聯系售后服務部。——防止火災和人身傷害?使用適當的電源線：只可使用本產品專用、并且符合本產品規格的電源線。?正確地鏈接和斷開：當測試導線與帶電端子連接時，請勿隨意連接或斷開測試線。?產品接地：本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地，請自行檢查用戶接地線是否可靠。?注意所有終端的額定值：為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在接線之前，請閱讀產品使用說明書，以便進一步了解有關額定值的信息。?請勿在儀器未裝好時操作：如蓋板或面板已卸下，請勿操作本產品。?使用適當的保險管：只可使用符合本產品規定類型和額定值的保險管。?避免接觸裸露電路和帶電金屬：產品有電時，請勿觸摸裸露的接點和部位。?有可疑的故障時，請勿操作：如懷疑本產品有損壞 ，請本公司維修人員進行檢查，切勿繼續操作。
