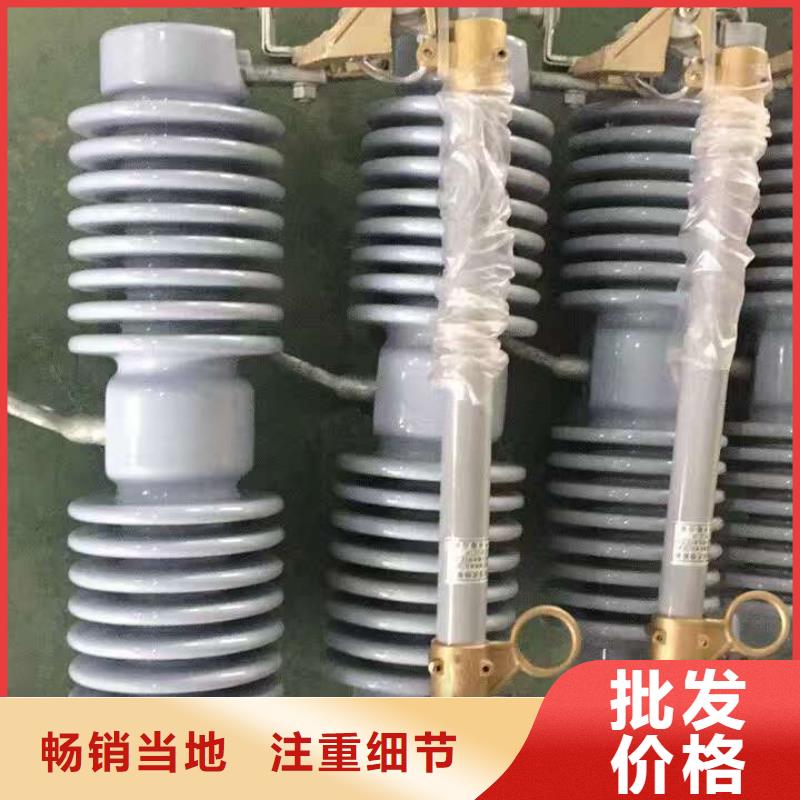

【跌落式熔斷器】HRW12-10/200A

跌落原理：熔斷器靠安裝板固定在安裝架上，熔斷器在運行時串聯在電力線路中，正常工作時，熔絲尾線使熔絲管和動觸頭間的活動關節緊鎖，熔絲管能在靜觸頭的壓力下處于臺閘位置。熔絲熔斷后，失去熔絲的張緊力，活動關節釋放、熔管在上、下靜觸頭的彈簧壓力和熔絲管自身重量的作用下，迅速跌落，形成明顯可見的隔離間隙。 　　產品特點：具有良好的開斷特性，可開斷額定開斷電流及以下各種短路和過載電流，性能達到電工委員會（IEC）標準的要求。由于采用逐級排氣，熔管內加裝新型滅弧材料小管，合理解決了開斷大小電流的矛盾、擴大了下限開斷電流范圍。 　　熔管用鋼紙一環氧玻璃布管復合制成，保證熔絲管具有較高的機械強度和開斷三次以上的額定開斷能力，可免除運行人員熔斷器動作一次后即更換消弧管的麻煩手續。瓷件與上、下靜觸頭、安裝板均采用機械卡裝，與水泥澆裝比較，具有更高的機要強度，不會發生瓷件膠裝處斷裂及松動現象。 　　零件采用沖壓件，互換性強，便于生產維修。剛件采用熱鍍鋅工藝，保證具有較強防腐性能，保證可靠運行。跌落式熔斷器是配電線路分支線和配電變壓器常見的一種短路保護開關。它具有經濟、操作方便、適應戶外環境性強等特點，被廣泛應用于配電線路和配電變壓器一次側作為保護和進行設備投、切操作之用。 　　安裝在配電線路分支上，可縮小停電范圍。因其有一個明顯的斷開點，具有了隔離開關的功能，給檢修線路和設備創造了一個作業環境，增加了檢修人員的性。帶拉負荷的跌落式熔斷器，還配有彈性輔助觸頭和滅弧罩，用以分合額定負荷電流。

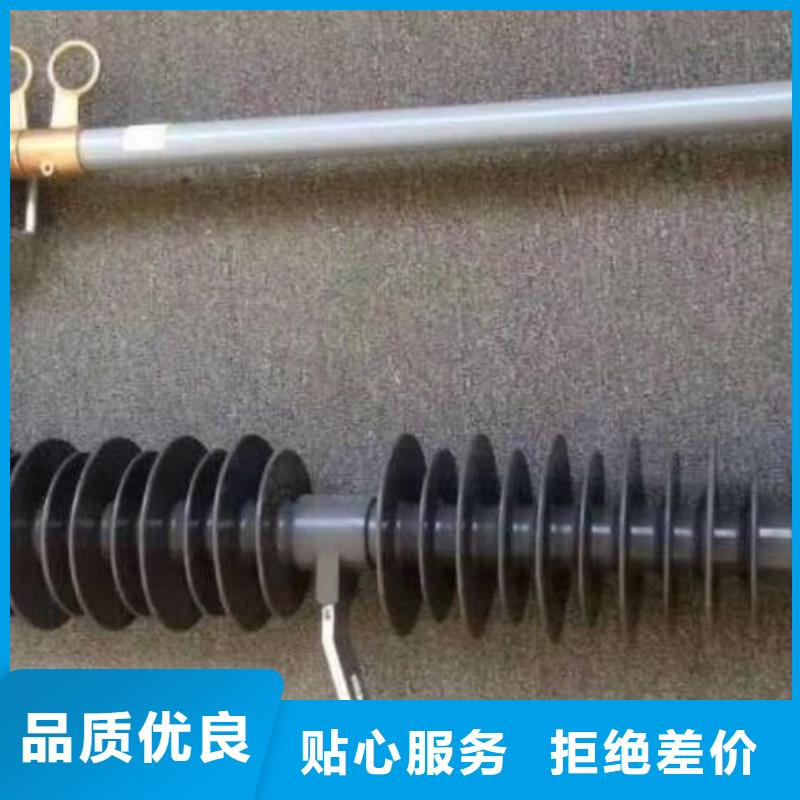

【跌落式熔斷器】HRW12-10/200A

　跌落式熔斷器由絕緣支架和熔絲管二部分組成，靜觸頭安裝在絕緣支架兩端，動觸頭安裝在熔絲管兩端絲管由層的消弧管和外層的環氧玻璃管組成。拉負荷跌落式熔斷器增加彈性輔助觸頭及滅弧罩，用以分、合負荷電流。跌落式熔斷器在正常運行時，熔絲管借助熔絲張緊后形成閉合位置。 　　當系統發生故障時，故障電流使熔絲迅速熔斷，并形成電弧，消弧管受電弧灼熱，分解出大量的氣體，使管內形成很高壓力，并沿管道形成縱吹，電弧被迅速拉長而熄滅。熔絲熔斷后，下部動觸頭失去拉力而下翻，鎖緊機構釋放熔絲管，熔絲管跌落，形成明顯的開斷位置。 　　當需要拉負荷時，用絕緣桿拉開動觸頭，此時主動、靜助觸頭仍然接觸，繼續用絕緣桿拉動觸頭，輔助觸頭也分離，在輔助觸頭之間產生電弧，電弧在滅弧罩狹縫中被拉長，同時滅弧罩產生氣體，在電流過零時，將電弧熄滅。跌落原理：熔斷器靠安裝板固定在安裝架上，熔斷器在運行時串聯在電力線路中，正常工作時，熔絲尾線使熔絲管和動觸頭間的活動關節緊鎖，熔絲管能在靜觸頭的壓力下處于臺閘位置。 　　當電力系統發生故障時，故障電流使熔絲迅速熔斷，在熔絲管內產生電弧，熔絲管內襯的鋼紙管和套在熔管上的內消弧管在電弧作用下產生大量氣體，使熔絲管內形成足夠壓力，并沿熔絲管道形成強烈縱吹，使電弧迅速拉長，在電流過零時，由于強烈去游離作用而熄滅。 　　熔絲熔斷后，失去熔絲的張緊力，活動關節釋放、熔管在上、下靜觸頭的彈簧壓力和熔絲管自身重量的作用下，迅速跌落，形成明顯可見的隔離間隙。產品特點：具有良好的開斷特性，可開斷額定開斷電流及以下各種短路和過載電流，性能達到電工委員會（IEC）標準的要求。
