注漿管超前小導管與管棚管的區別?

  超前小導管的處理范圍一般也就6米左右，小導管為壁厚5mm的鋼管，直徑一般為42mm。是通過小導管漿將掌子面前方的較為破碎的圍巖進行固結的一種方法，使圍巖形成一個整體后再進行下一步工序。而管棚是在進洞口的地質條件非常差(如：沙土、破碎嚴重的巖石、黃土等)的情況下使用，一般長度就20-30米左右，管棚為壁厚3.5mm的鋼管，直徑一般為108mm。當然洞內地質條件非常差的時候也可以用管棚(如：洞內遇到冒頂現象造成的沿洞軸線長度較大，放量較大)。

  為了保證掌子面在開挖過程中土體不會塌或產生流沙，開挖前需對前方土體采取超前支護、注漿加固等輔助措施。小導管注漿加固地層技術，是通過沿隧道開挖輪廓線外縱向向前傾斜安設注漿管，并注入漿液，達到超前加固圍巖和止水的目的，同時小導管還可起到超前管棚預支護作用。

  特點：

  ①小導管注漿施工工藝簡單，易于操作，施工，土層加固見效快，漿液損失少，成本低，是隧道施工中常用的加固土層的方法之一。

  ②小導管注漿僅作為地下工程施工防塌和沉陷的輔助手段。

  ③小導管超前注漿設計應根據地質條件、隧道斷面大小及支護結構型式選用不同的設計參數。

  適用范圍：

  小導管適用于處于無粘結、自穩能力差的砂層及砂礫(卵)石層;

  小導管施工只是對開挖掌子面局部土層進行加固，開挖土層不宜長時間暴露，應堅持先支撐后開挖的原則;

  同時小導管注漿也可用于各種臨時性的地層加固。

注漿管鉗壓式聲測管連接原理

 鉗壓式聲測管端部的U形槽內裝有O形橡膠密封圈，安裝時將聲測管的插口端，插入承插口端至標線位置，用專用的液壓鉗對U形槽一側部位同時進行擠壓。橡膠密封圈受擠壓后起密封作用，鉗壓部位插口端和承插口端的管材同時收縮變形(剖面形成六角形狀)起定位固定、抗拉拔、抗旋轉的作用，從而有效地實現了聲測管的連接。

注漿管結構

管可直接固定在鋼筋籠內側上：固定方式可采用焊接或綁扎，管子之間應基本上保持平行-若檢測結果需對各測點混凝土的強度做出評估，則不平行度應控制在1‰以下。鋼筋籠放入樁孔時應防止扭曲。

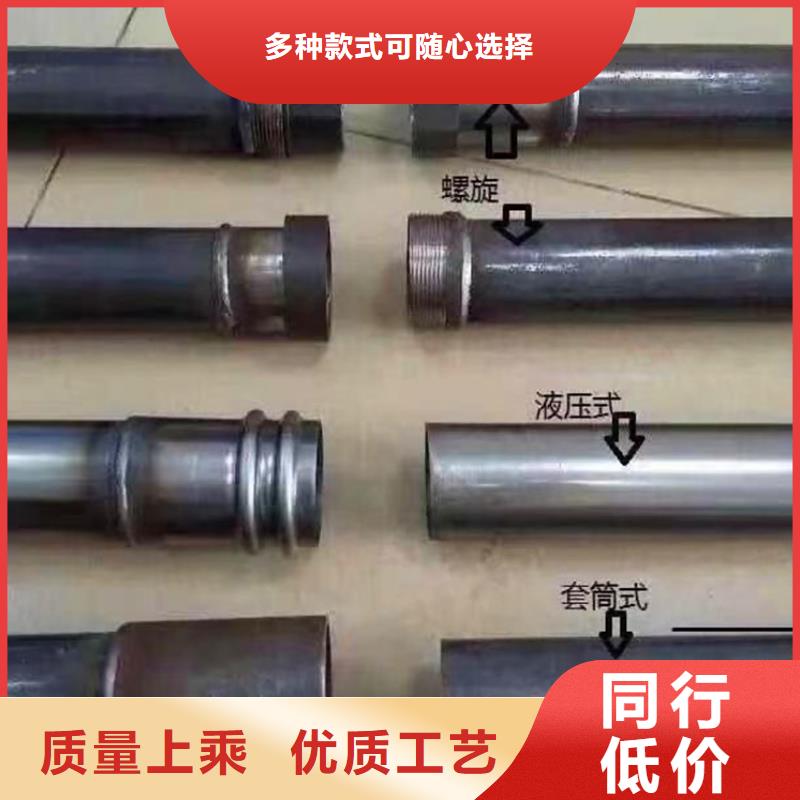

管子一般隨鋼筋籠分段安裝，每段之間的接頭可采用反螺紋套筒接口或套管焊接方案，若采用波紋管則可利用大一號的波紋管套接，并在套接管的兩端用膠布纏繞密封。無論那種接頭方案都必須保證在較高的靜水壓力下不漏漿，接口內壁應保持平整，不應有焊渣、毛刺等凸出物，以免妨礙探頭的自如移動，聲測管的底部也應密封，安裝完畢后應將上口用木塞堵住，以免澆灌混凝土時落入異物，致使孔道堵塞。
