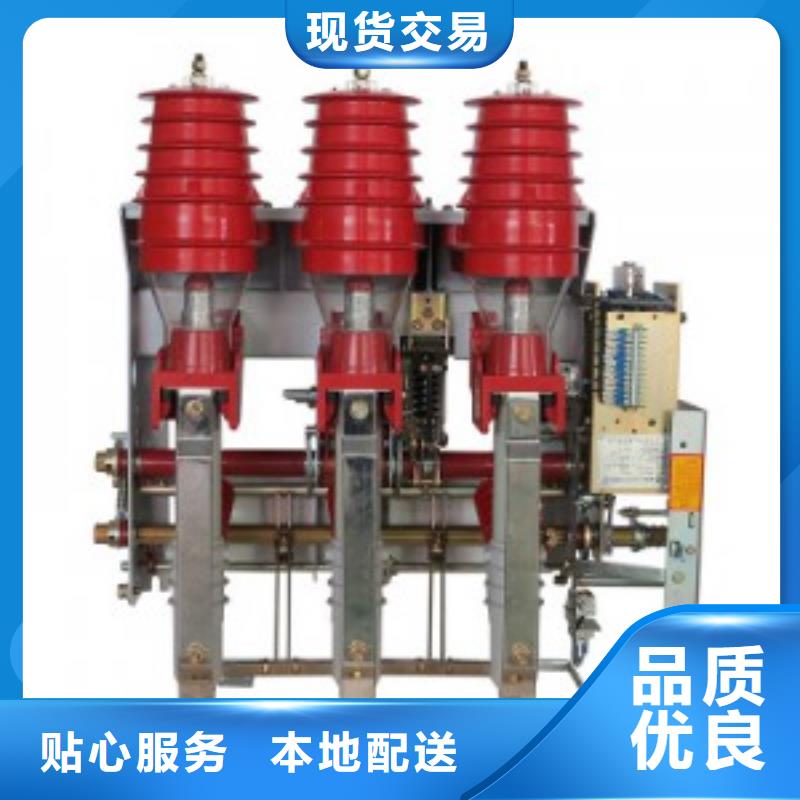

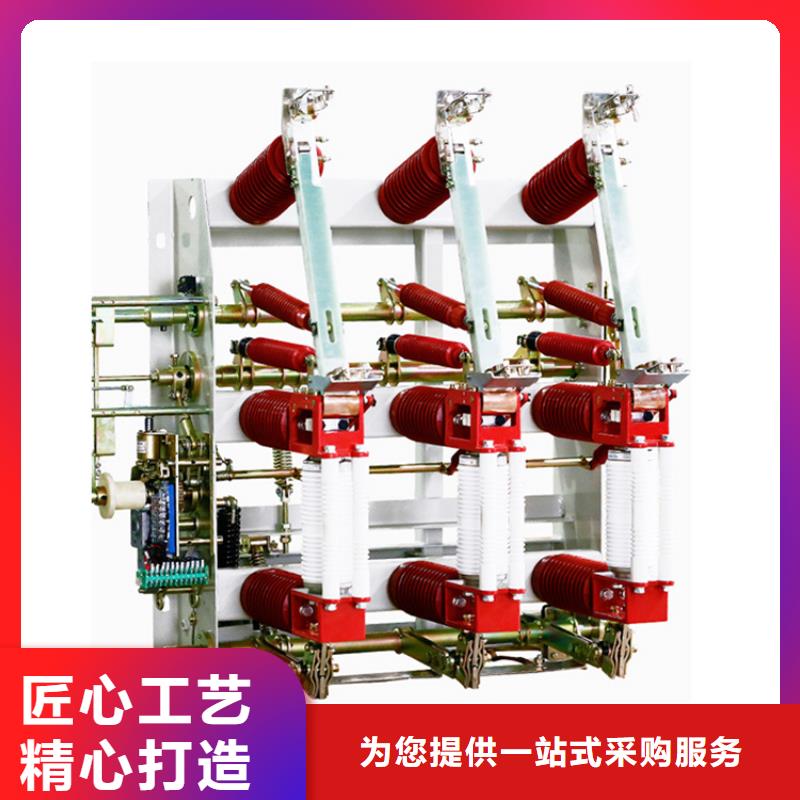

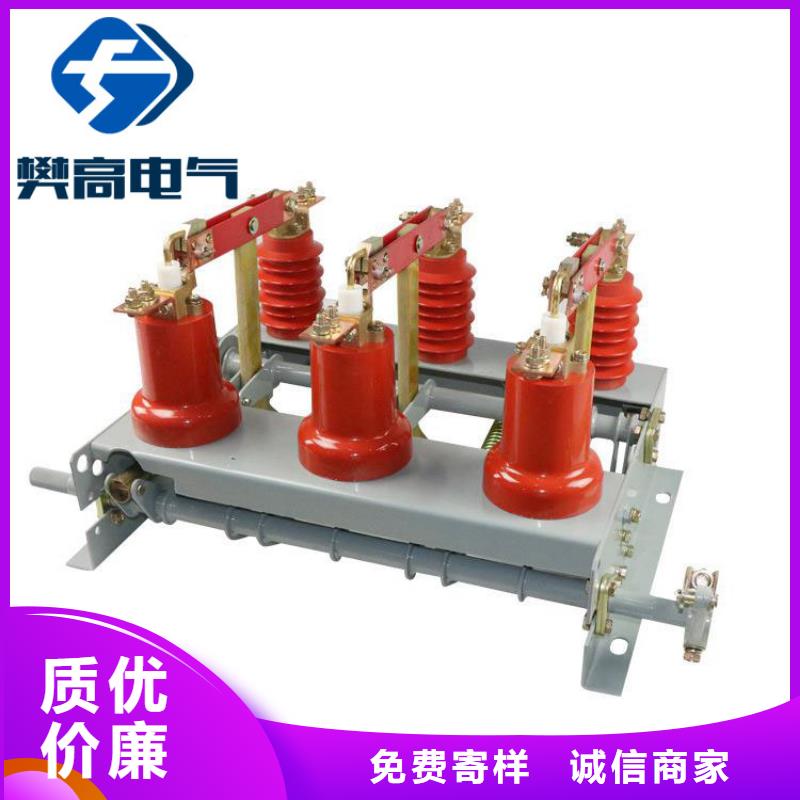

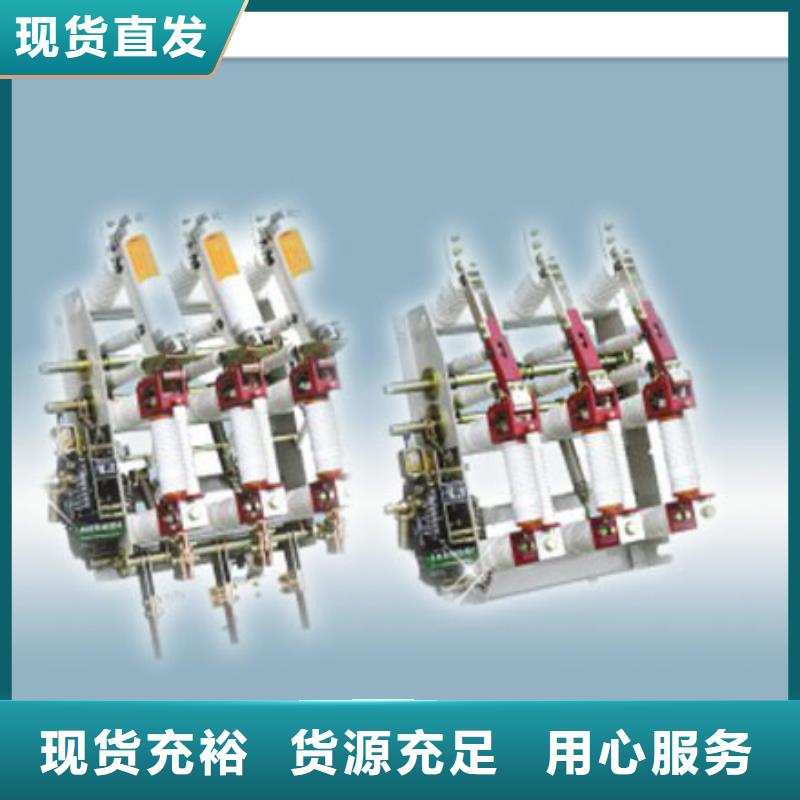

| 產品參數 | |
|---|---|
| 產品價格 | 333/臺 |
| 發貨期限 | 3 |
| 供貨總量 | 999999 |
| 運費說明 | 1 |
| 負荷開關 | 負荷開關 |
| 范圍 | FKN-12/200高壓負荷開關供應范圍覆蓋青海省、西寧市、海東市、海北市、海南市、海西市、玉樹市、果洛市、黃南市等區域。 |
? VZF(R)-12型系列中置固封移開式真空負荷開關一熔斷器組合電器（以下簡稱真空開關），是根據獨特的設計概念并結合市場需求而研發的 一代真空開關設備，它廣泛應用于戶內鎧裝式空氣絕緣開關柜中。它符合GB3804-2004GB16926-1997等標準的規定。在正常使用條件下，只要在真空開關的技術參數范圍內，它就可以保證、可靠地運行于相應電壓等級的電網中。
例：VZF(R)-12/T160-50-AC220-275-210即表示訂購一臺配套800MM柜寬的組合電器，其額定電流為160A，短路開斷電流50KA，極間距275MM。
工作原理
? VZF(R)-12型系列真空開關，通過“固封極柱”方式，把限流熔斷器和真空滅弧室有機地結合在一起，構成一個串聯回路，由真空開關本體(真空滅弧室）承擔關合和開斷各種負荷電流及過載電流（或相應的短路電流）；由限流熔斷器承擔短路電流的開斷。
? VZF（R)-12型系列真空負荷開關組合電器的工作原理示意圖：
結構說明
? VZF(R)-12型真空開關采用極柱與操動機構前后布置成一體的形式，使傳動環節簡化，機構的輸出特性更吻合真空開關要求的負載特性，降低了能耗，提高了機械可靠性。
? VZF(R)-12型真空開關三相極柱部分是通過自動壓力凝膠工藝（APG），將真空滅弧室及接線端子等零部件固封在環氧樹脂內，形成“T”型極柱。極柱結構避免了粉塵，濕度對真空滅弧室外絕緣的影響，并減少了真空開關的調整環節及滅弧室外殼的污染，提高了可靠性；三相熔斷器安裝在“T”型極柱頂部，其結構設計充分考慮真空開關在中置式開關柜內的電場分布，極大地降低了感性元件對柜體耐壓實驗的不利影響，提高了柜體成套產品的絕緣強度。（在施工現場沒有高壓熔斷器替代部件時仍然可以對成套產品進行絕緣強度實驗）。
負荷開關-限流熔斷器組合電器保護變壓器特性好，但只有兩者配合好才能有效。
a區域為工作電流范圍。I>InK，InK為組合電器的額定電流。它小于熔斷器的額定電流InHH，這是由于熔斷器安裝時的溫度狀況及熱損耗消散受限制，使組合電器不能承受熔斷器的全部電流。組合電器的額定電流開斷由負荷開關單獨完成。負荷開關三相同時開斷，三相同時熄弧。
b區域為過負荷范圍InHH<I<3InHH，在此范圍內，熔斷器承受超過額定電流的過電流。約從2InHH起，熔體動作，但熔斷器尚不能熄弧，熔斷器的撞擊器觸發，使負荷開關動作，三相開斷并熄弧。在這里，熔體動作的含義是所有熔體至少在一處開斷。這就是說，在過負荷范圍內，由負荷開關三相開斷并熄弧。
c區域為轉移電流ITC范圍約從3InHH起，熔斷器動作后亦可熄弧。在三相電路中，三相熔斷器中一相首先動作，觸發撞擊器并熄弧。負荷開關熄滅另兩相中的電流，其他兩相熔斷器可能也動作，但負荷開關有時動作更快，因此，在轉移電流區域，熔斷器與負荷開關配合共同完成開斷任務。轉移電流是負荷開關在各自功率因數下，所能開斷的 電流，它介于5InHH（小型熔斷器）～1.5InHH（大型熔斷器）之間。
d區域為限流范圍，當故障電流更大時（約從20InHH），熔斷器在電流的 個半波就已經動作，并將故障電流的峰值限制到它的允通電流值ID。這是熔斷器熄滅大于轉移電流ITC的電流，負荷開關在撞擊器作用下雖動作，但不開斷電流。
因此，只有負荷開關與熔斷器配合得當，組成的組合電器就能夠開斷：負荷開關額定開斷電流的任何負載電流；組合電器額定短路開斷電流的任何過電流。這就是說，負荷開關加熔斷器能承擔工作電流和全短路電路之間的開斷任務。
1、在我們的電路之中，我們經常可以看到很多類似于閘刀和閥門的東西，有很多的線，很多我們都是傻傻分不清，不過我們只知道在我們離高壓線的下面行走的時候我們是不會擔心什么高壓電漏電，主要是因為里面有一個零件在發揮著作用，它就是我們日常生活中很多電路要用的重要零件負荷開關，那么負荷開關到底在我們的日常電路中到底起著什么作用呢2、開斷和關合作用。由于它有一定的滅弧能力，因此可用來開斷和關合負荷電流和小干一定倍數(通常為3-4倍)的過載電流;也可以用來開斷和關合比隔離開關允許容量更大的空載變壓器，更長的空載線路，有時也用來開斷和關合大容量的電容器組。?
2、替代作用。負荷開關與限流熔斷器串聯組合可以代替斷路器使用。即由負荷開關承擔開斷和關合小于一定倍數的過載電流，而由限流熔斷器承擔開斷較大的過載電流和短路電流。負荷開關與限流熔斷器串聯組合成一體的負荷開關，在 標準中規定稱為“負荷開關-熔斷器組合電器”。熔斷器可以裝在負荷開關的電源側，也可以裝在負荷開關的受電側。當不需要經常掉換熔斷器時，宜采用前一種布置，以便利用負荷開關兼作隔離開關的功能，用它來隔離加在限流熔斷器上的電壓。
3、負荷開關是一種功能介于高壓斷路器和高壓隔離開關之間的電器，負荷開關常與高壓熔斷器串聯配合使用;用于控制電力變壓器。高壓負荷開關具有簡單的滅弧裝置，因為能通斷一定的負荷電流和過負荷電流。但是它不能斷開短路電流，所以它一般與高壓熔斷器串聯使用，借助熔斷器來進行短路保護。在規定的使用條件下，可以接通和斷開一定容量的空載變壓器(室內315KVA，室外500KVA);可以接通和斷開一定長度的空載架空線路(室內5KM，室外10KM);可以接通和斷開一定長度的空載電纜線路。通過兩套四連桿機構組成的傳動系統，使主閘刀先打開，然后推動滅弧閘刀使弧觸頭打開，氣缸中的壓縮空氣通過噴口吹滅電弧
