巴中變壓器有載開關測試儀波形對比分析點擊菜單區中【數據查詢】項，即可打開數據庫中窗口，如圖十三所示：點擊選擇需要的項目條（該項目條顏色變深）后，再點擊下方的【打開】鍵，彈出圖十一界面，點擊【應用】、【確認】鍵后，波形自動回放當前界面中。波形對比功能主要用來分析同一臺變壓器有載分接開關的不同時間測試得到的波形進行縱向?qū)Ρ?歷次測試得到的波形)，以發現其中的異同，方便分析和發現問題。在“菜單區”中，點擊【波形對比】項，即可打開窗口，圖十六所示：波形對比窗口包含上下兩個波形控制區，可同時對兩個波形進行對比。波形顯示區域可以被一個波形獨占，也可以兩個波形分享。如果要讓某一個波形獨占顯示區，則可以點擊另一個波形的勾選框。例如要讓上面的波形占用整個波形顯示區，則點擊下面波形控制區的勾選框。如果要恢復原來兩個波形共享顯示區的情形，則再次點擊下面波形控制區的勾選框即可，顯示區會恢復原貌。 圖十六基本操作步驟如下：⑴ 打開要比較的波形數據點擊“加載數據按鈕”，會彈出數據選擇窗口，選定制定的測試數據后，打開即可。圖十三所示，點擊選擇需要的項目條（該項目條顏色變深）后，再點擊下方的【打開】鍵，彈出圖十一界面，點擊【應用】、【確認】鍵后，波形自動回放當前界面中。對兩個顯示區依次進行此操作，即可將波形數據顯示在窗口。⑵ 顯示波形對應的詳細數據信息點擊“測試詳情”按鈕，即可彈出次波形對應的詳細數據信息窗口，圖十七所示：圖十七關閉“測試詳情”窗口返回波形對比窗口。⑶ 控制波形的顯示/打開如果只想觀察ABC三相中的某1個或兩個信號，則通過控制區的勾選框即可實現。例如，只想觀察上半?yún)^(qū)波形中的BC相信號，則反勾選A-相即可。如果要恢復A相信號的顯示，則勾選“A-相”即可。

巴中變壓器有載開關測試儀在此測量界面按“打印”鍵可打印數據；按“存儲”鍵存儲數據（可選存儲介質：本機、優盤）；按“確認”鍵鎖屏，按“取消”鍵重新測量，按“返回”鍵返回上一界面。②接線方法 短接變壓器對側接線端子a-b-c，三相實驗電源（一般為380V）的A、B、C相分別接儀器的“入IA”、“入IB”、“入IC”。黃色測試鉗一端接變壓器A相接線柱，另一端接儀器的“出IA”和“出Ua”；綠色測試鉗一端接變壓器B相接線柱，另一端接儀器的“出IB“和“出Ub”；紅色測試鉗一端接變壓器C相接線柱，另一端接儀器的“出IC”和“出Uc”；如果變壓器本側有中性點，其中性點應該與面板上“Uo”接線柱相接，沒有中性點的可以不接。如圖七所示：圖七2）分相YN型測試①分相YN型測試是指變壓器高壓側為YN型連接的變壓器，其特點為可以使用單相法直接測出某一相的阻抗參數。在短路阻抗測量界面下選擇“2、分相YN型測試”，按“確認”鍵進入短路阻抗參數設置界面，同圖五。輸入好參數后，按確認鍵進入測試界面，如圖八。圖八在此界面下，按“確認”鍵記錄當前所測繞組的參數，然后按“選擇”鍵更改加壓繞組，三相記錄完成后，按“←”或 “→”鍵”進行三相折算，顯示如圖九所示界面。此時按“返回”鍵可返回短路阻抗主菜單

<巴中>天正華意電氣設備有限公司

巴中變壓器有載開關測試儀直流試驗測試操作流程5.4.1測試前設置相關參數測試流程與交流測試方法相同，可參考5.3.1.5.4.2測試操作流程首先將“信息設置”中“AD配置”的“輸入信號”選擇為“直流輸入”，如圖。然后將“采樣頻率”修改為10K后，點擊“應用”后點擊“確認”。現在儀器就進入了直流測試模式。直流測試模式，測試前不用再去設置“閥值設定”，和調節儀器的內部電源。其他測試流程同交流測試模式的測試方法相同，測試流程首先按下“電源啟停”按鈕后，點擊“測試”進入靜態電阻測量界面，等待三相靜態電阻趨于穩定平衡并緩沖區顯示數據緩存后，點擊“準備觸發”即可切換有載分接開關完成測試。可參照說明書5.3.2。5.4.3直流檔位選擇本設備直流檔位分為“0.3A”和”1.0A”兩個檔位，目前0.3A檔的測試量程是0-40Ω1.0A檔是0-20Ω（電阻量程可根據要求定制調整）。軟件操作如圖所示，在“輔助選項”中，在測試前點擊“直流檔位”操作按鈕，即可切換直流檔位。

<巴中>天正華意電氣設備有限公司 更多用戶選擇巴中直流電阻有載分接開關綜合測試儀

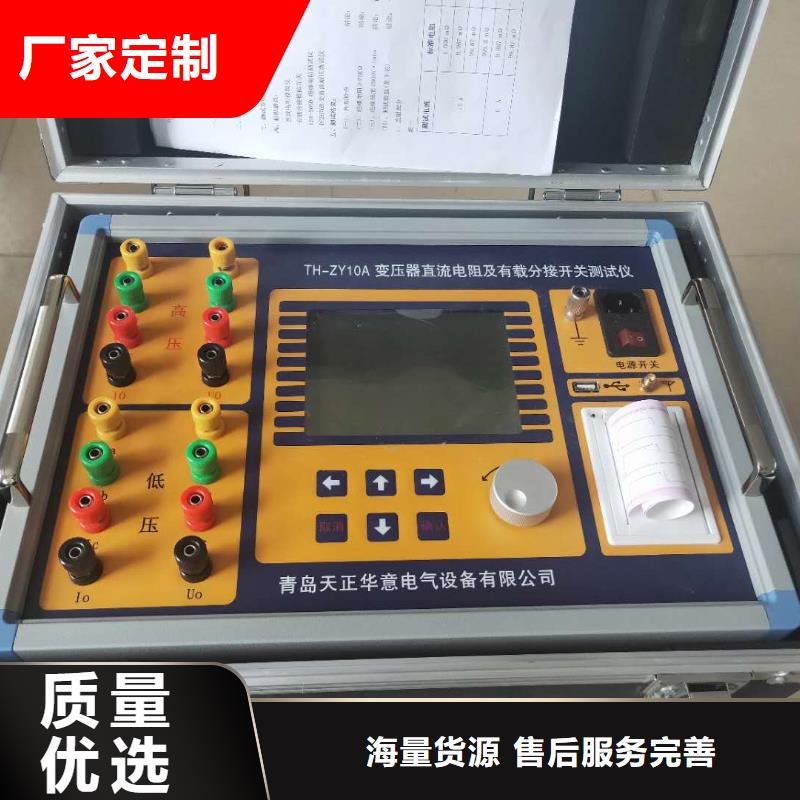

巴中變壓器有載開關測試儀主要功能特點1.本測試裝置采用交直流法測試，目的是能測試出真實的過渡波形（不對波形進行濾波處理），適合于在變電站現場，在帶繞組狀態下對變壓器有載分接開關的過渡波形、過渡時間、三相同期性等參數進行測量。能判斷出開關過渡電阻斷線、觸頭接觸不良、過渡電阻橋接時間超規程要求等設備的隱性缺陷。2.本測試裝置采用交直流法試驗判斷有載分接開關是否存在故障隱患的判據很明確，就是通過分析觀察有載分接開關切換全過程的過度波形是否連續，波形是連續的說明有載分接開關工作狀態是良好。3.采用本測試裝置測試時接線不受變壓器繞組結線方式的限制。能對10kV～500kV電壓等級的各種結線組別開關進行測試，如：結線為YN.d、YN.y0，或結線為Y.y0、D.y0（變壓器調壓繞組在一次側，沒有中性點引出）三相、單相變壓器有載分接開關動作特性進行交流測試。4.本測試裝置具有內置電源和外接電源兩種接線方法，設備內能輸出三相電源，現場測試接線十分方便。外接電源能進行高電壓試驗、零序試驗。5.本測試裝置測試采樣速度高，采集速度達200 k/s/通道以上（一般直流法測試儀采集速度為10 k/s）。存儲數據量大，高速緩存深度達8 M byte FIFO。若開關動作過程中存在微弱接觸不良缺陷。交流法從波形上能明顯反應出。6. 本測試裝置系統配置，數據處理系統由嵌入式電腦和測試軟件組成，顯示屏采用10.4寸大屏幕彩色屏，中文測試界面，觸摸屏?xí)鴮懛绞剑到y(tǒng)支持U盤存儲數據，支持USB鍵盤和鼠標，本裝置配置微型打印機，可現場直接打印輸出測試結果。

<巴中>天正華意電氣設備有限公司 更多用戶選擇巴中直流電阻有載分接開關綜合測試儀

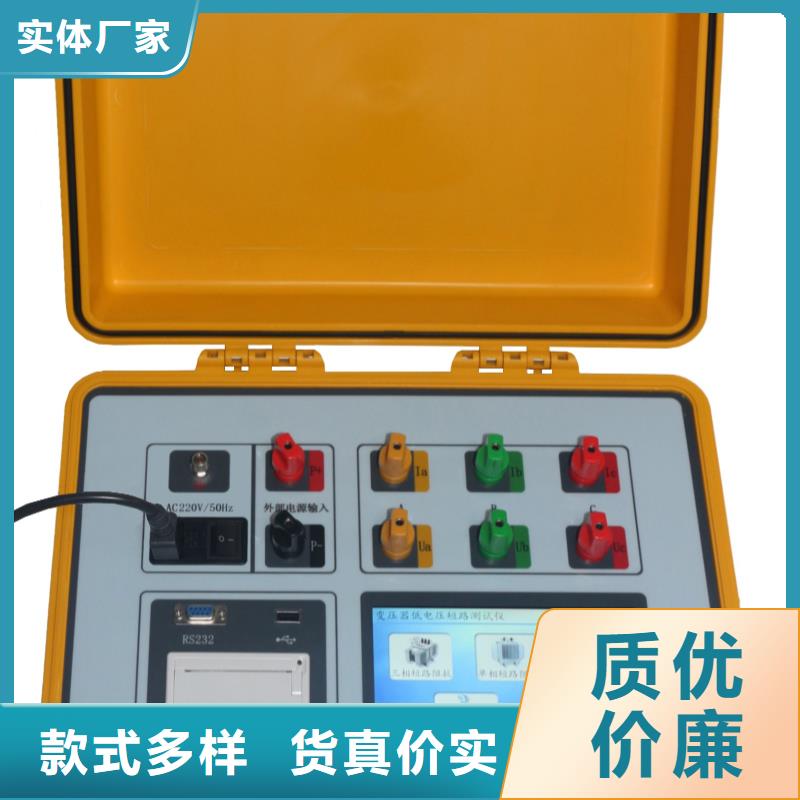

巴中變壓器有載開關測試儀低電壓短路阻抗測量是變壓器常規試驗項目中的基本項目，通過比較變壓器受到短路電流的沖擊前后測得的短路阻抗值，可以初步估計繞組變形程度。低電壓短路阻抗試驗是鑒定運行中變壓器受到短路電流的沖擊，或變壓器在運輸和安裝時受到機械力撞擊后，檢查其繞組是否變形的直接方法，它對于判斷變壓器能否投入運行具有重要的意義，也是判斷變壓器是否要求進行解體檢查的依據之一。型變壓器短路阻抗測試儀是我公司研制的用于現場和試驗室條件下對變壓器進行低電壓短路阻抗測量的儀器，該儀器體積小，重量輕。儀器內部采用電壓電流同步交流采樣及數字信號處理技術，測量數據準確。對于三相變壓器，儀器可采用三相同時測試和分相測試的方法對變壓器進行測試：三相同時測試采用三相電源，可直接測量出三相參數；分相測試采用單相電源，依次測量對應相后，自動折算出三相參數。對于單相變壓器，儀器具有單相變壓器測試功能，可直接測試其阻抗參數。

<巴中>天正華意電氣設備有限公司
更多用戶選擇巴中直流電阻有載分接開關綜合測試儀

巴中變壓器有載開關測試儀波形分析界面波形分析界面如圖9所示，頂部的RaRbRc為過渡電阻（即兩條電阻標尺之間的電阻平均值），每條曲線的右下方顯示的是過渡時間（即兩條時間標尺之間的時間差）。屏幕右側為6個波形分析按鈕。波形分析界面主要是通過改變標尺的位置來分析波形的。在標尺位置改變的同時，相應的過渡電阻和過渡時間值也會改變。共有八組標尺“三相時間”、 “三相電阻”、“A相時間”、“A相電阻”、“B相時間”、“B相電阻”、“C相時間”、“C相電阻”（由如圖所示的‘三相’和‘時間’兩個按鈕來切換），用來分析不同的參數。每組分為”標尺1”“標尺2”兩條標尺以便分析。界面上各個按鈕功能如下：? 三 相 ： 在此按鈕上按確認鍵時按鈕上顯示文字會在“三相”，“A相”，“B相”和“C相”之間循環改變，同時波形顯示區域顯示的標尺也會相應切換。? 阻 值 ： 在此按鈕上按確認鍵時按鈕上顯示文字會在“時間”和“阻值”，之間循環改變。同時波形顯示區域的標尺也會在“時間標尺”和“阻值標尺”之間循環切換。? 標尺1 ：在此按鈕上按確認鍵時會在按鈕會在“按下”和“抬起”兩個狀態之間循環切換。按下狀態時按“↑、↓、←、→”鍵會被響應為標尺1的移動，“↑、↓”為微調（一次1個格），“←、→”為粗調（一次十個格）。標尺移動的同時它所代表的波形參數也會改變。? 標尺2 ：操作方法同“標尺1”。但是操作的標尺是標尺2。

巴中變壓器有載開關測試儀電阻量程：0.3A檔 0-40Ω；1A檔 0-20Ω （如測量范圍不能達到用戶要求，可向我公司訂做寬范圍有載分接開關參數測試儀）9.直流電阻測量精度：±(5%+0.01Ω)。2.2.5 絕緣性能1.絕緣電阻：電源輸入端對機殼的絕緣電阻＞20MΩ。2.測試裝置絕緣水平應能耐受1500V交流電壓(有效值)2.2.6 重量體積1.重量：30kg(不包括測試線)。2.體積：530*320*600（mm）三、儀器面板各部分功能說明儀器面板功能示意圖（1）接線端子1）“電源輸出”端子部分：電源輸出端子：IA 輸出、IB 輸出、IC輸出；選用內接電源測試時與“電源輸入”端子對應鏈接；選用外接電源測試時不接線。2）“電源輸入”端子部分：電源輸入端子：IA 輸入、IB 輸入、IC輸入；選用內接電源測試時與“電源輸出”端子對應鏈接；選用外接電源測試時與外部電源對應鏈接。3）“電壓輸入”端子部分：電壓輸入端子：UA 輸入、UB 輸入、UC輸入；與“電源輸入”端子對應鏈接。4）“電流輸出1” 端子部分( 電流量程0.1A)：電流輸出端子：Ia1 輸出、Ib1 輸出、Ic1輸出；選用0.1A小電流量程時接變壓器測量端子。5）“電流輸出2” 端子部分( 電流量程10A)：電流輸出端子：啊輸出、Ib2 輸出、Ic2輸出；選用10A大電流量程時接變壓器測量端子。 6）N零線共用端；接入試驗電源（零線）和接變壓器測量端子7）直流“電流輸出3” 端子部分電流輸出端子：a端輸出接變壓器A相套管、b端輸出接變壓器B相套管、c端輸出接變壓器C相套管、N端輸出接變壓器繞組中心端。（2）電源保險： 5A保險管（按在裝電源插座盒內）（3）〨接地端一個：使用本機配備接地線與大地連接（4）電源插座（自帶電源開關）： 接AC-220V電源；指示燈亮電源接通（5）電源調節旋鈕一個：用于調節機內試驗電源輸出，順時鐘旋轉升高電壓，逆時鐘旋轉降低電壓。
