宜賓手持式超聲波局部放電檢測儀主機的開關1）開機：按下開機按鈕接通主機電源，等待30秒時間主機將會啟動，此時開機按鈕為黃色燈。2）關機：關閉主機時，長按開機鍵，當主機屏幕變為黑色時，主機為關閉狀態，開機按鈕按鍵等為關閉狀態。3）待機：當主機處于啟動狀態時，若長時間無操作，主機將自動處于待機狀態，此時開機按鈕將為紅色燈。當主機處于待機狀態時，點擊任意按鍵即可打開主機。3.4 顯示區1.手持式局放測試儀主機設置狀態信息T 手持式局放測試儀主機已檢測到一個觸發，正在采集觸發后信息。 手持式局放測試儀主機處于自動方式并正采集無觸發下的波形。 手持式局放測試儀主機以掃描方式連續地采集并顯示波形數據。 ● 手持式局放測試儀主機已停止采集波形數據。 S 手持式局放測試儀主機已完成單次序列的采集。2.手持式局放測試儀主機工具圖標：變亮表示鍵盤鎖定，上位機通過USB控制手持式局放測試儀主機鍵盤鎖定。：變亮表示U盤已經連接，灰色則沒有。：USB從口連接到計算機時變亮，否則灰色。3.5 菜單欄點擊“MENU”菜單鍵后再顯示界面底部會出現以下菜單欄根據檢測時不同的更改需求點擊菜單欄所對應的不同的F1-F5按鍵進行選擇不同的設置選項進行更改即可。3.6 菜單欄介紹及操作 1、通道選擇：點擊“CH1”、“CH2”按鍵可選擇當前通道。點擊CH1即為選擇1通道，再點擊 “菜單”鍵時，即為設置或更改當前通道1的參數。點擊CH2即為選擇2通道，再點擊 “菜單”鍵時，即為設置或更改當前通道2的參數。當前選擇為1通道或2通道則觀察下圖紅框位置即可，顯示CH1則為通道1，顯示CH2則為通道2。

<宜賓>天正華意電氣設備有限公司

宜賓手持式超聲波局部放電檢測儀?相位模式由于局部放電信號的產生與工頻電場具有相關性，因此可以將工頻電壓作為參考量，通過觀察被測信號的發生相位是否具有聚集效應來判斷局部放電是否因設備內部放電引起的。圖5-14US相位模式圖說明橫軸為角度（0～360°），縱軸為信號幅值（mV）。?脈沖模式微粒每碰撞殼體一次，就發射一個寬帶瞬態聲脈沖，它在殼體內來回傳播。這種顆粒的聲信號是顆粒端部的局部放電和顆粒碰撞殼體的混合信號。脈沖模式可記錄微粒每次碰撞殼體時的時間和產生的脈沖幅值，并以飛行圖的形式顯示出來。圖5-15US脈沖模式圖說明橫軸為周期（ms），縱軸為信號幅值（mV）。?US—監測模式監測模式是保證GIS長期可靠運行的有效手段。通過對30個周期內設備狀態的實時監測，和對一定時間段內設備運行狀態的查看，可及時準確的發現問題。圖5-16US監測模式圖表5-5操作指示表當前狀態操作按鍵說明運行停止F1停止測量運行設置F4設置試驗以及通道項目停止運行F1開始測量停止保存數據F2保存監測數據信息停止設置F4設置試驗以及通道項目停止保存背景確認將當前測量數值保存為背景值

宜賓手持式超聲波局部放電檢測儀2.2.軟件操作說明用戶可以根據自己的需求，利用系統軟件，為每次試驗建立試驗檔案，填寫檢測說明信息，保存檢測數據，以便將檢測數據與檢測信息對應起來。 在桌面有SCJF-V4.0.EXE快捷方式，雙擊，根據操作指示進入測量界面。當軟件次啟動時，系統會出現“試驗設置”對話框，提醒用戶填寫試驗信息，同時可以對試驗列表進行查看和刪除某個試驗，當單擊試驗列表中某個試驗時，試驗信息區將顯示對應試驗信息。如果你點擊取消按鈕，不建立自己的試驗檔案，系統軟件也可以快速建立默認數據庫quik_test.db3，保證完成試驗數據的存儲。軟件會在硬盤D:TESTV4.X\test中建立存儲目錄以保存數據，例如：試驗名稱為： TEST1則檢測數據存儲路徑為：D:TESTV4.0\test\test1所有的檢測原始數據都以二進制方式保存以節省存儲空間，所有的記錄數據都存儲在SQLite數據庫中，以備生成報告使用。利用本系統進行檢測檢測數據都存儲在硬盤中，也可以導出到PC機進行備份。歷史數據可以被加載入系統進行追蹤分析。試驗設置對話框：圖2.2-1試驗設置對話框當上述參數均設置完畢后，點擊開始試驗進行試驗。

<宜賓>天正華意電氣設備有限公司
宜賓絕緣子故障測試儀銷售

宜賓手持式超聲波局部放電檢測儀?相位模式由于局部放電信號的產生與工頻電場具有相關性，因此可以將工頻電壓作為參考量，通過觀察被測信號的發生相位是否具有聚集效應來判斷局部放電是否因設備內部放電引起的。圖5-14US相位模式圖說明橫軸為角度（0～360°），縱軸為信號幅值（mV）。?脈沖模式微粒每碰撞殼體一次，就發射一個寬帶瞬態聲脈沖，它在殼體內來回傳播。這種顆粒的聲信號是顆粒端部的局部放電和顆粒碰撞殼體的混合信號。脈沖模式可記錄微粒每次碰撞殼體時的時間和產生的脈沖幅值，并以飛行圖的形式顯示出來。圖5-15US脈沖模式圖說明橫軸為周期（ms），縱軸為信號幅值（mV）。?US—監測模式監測模式是保證GIS長期可靠運行的有效手段。通過對30個周期內設備狀態的實時監測，和對一定時間段內設備運行狀態的查看，可及時準確的發現問題。圖5-16US監測模式圖表5-5操作指示表當前狀態操作按鍵說明運行停止F1停止測量運行設置F4設置試驗以及通道項目停止運行F1開始測量停止保存數據F2保存監測數據信息停止設置F4設置試驗以及通道項目停止保存背景確認將當前測量數值保存為背景值

宜賓絕緣子故障測試儀銷售 <宜賓>天正華意電氣設備有限公司

宜賓手持式超聲波局部放電檢測儀產品特點?采集板卡：自主研發的高速采樣板卡?軟件系統：采用嵌入式系統?FPGA控制：控制啟動、停止采樣，數據同步與高速數據存取，時間間隔20ms?LCD顯示：使用高清5寸真彩顯示屏?專家系統根據檢測數據，判斷放電能量和部位?局放顯示：在檢測界面顯示局部放電的幅值、每個工頻周期的脈沖個數?超限報警：使用紅、黃、藍三色指示提示局部放電的嚴重程度?平均無故障時間：大于500000 小時?性能：符合 GB/T 19862-2005 開關柜監測設備通用要求?電磁兼容：靜電放電抗擾度滿足GB/T17626.2-20064級阻尼振蕩波抗干擾度滿足GB/T17626.10-1998 3級工頻磁場抗擾度滿足GB/T17626.8-2006 3級脈沖磁場抗擾度滿足GB/T17626.9-1998 3級?電源：采用12.6V電鋰電池供電，功耗＜ 10W，可持續工作6小時以上，實時電量顯示?環境條件：存儲溫度：-40℃～＋85℃，工作溫度：-20℃～＋60℃，相對濕度：5％～95％在35℃下無凝露?重量輕、易攜帶，很適合現場使用主機重量＜0.8kg2.3性能指標2.3.1 HFCT法：?將接地線串過傳感器，適用于變壓器、配電電纜的局放檢測，技術參數：檢測頻率：0.5～20MHz；靈敏度：6mV/1mA；動態范圍：60dB。

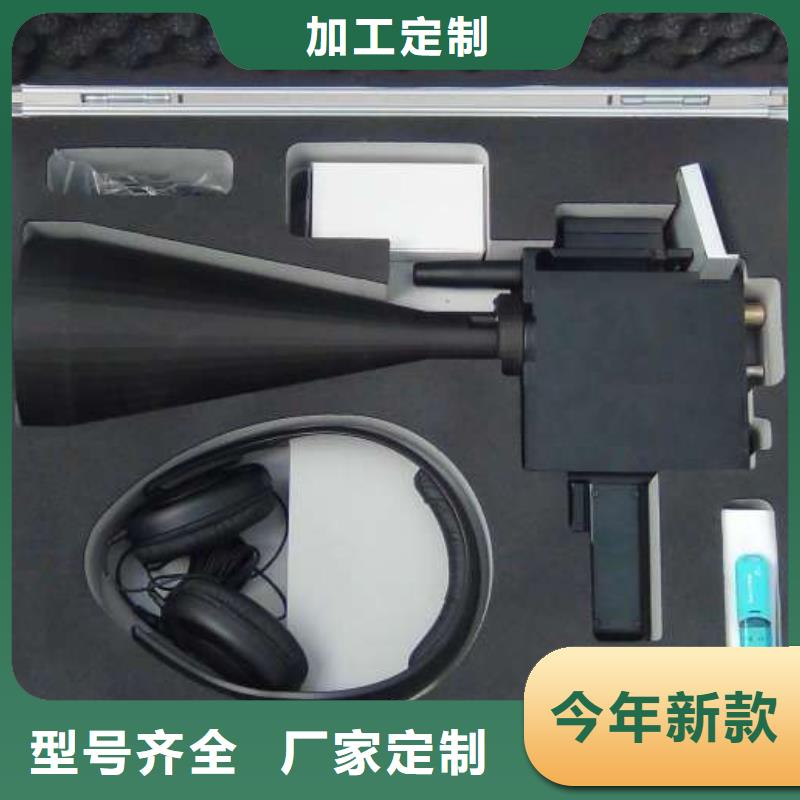

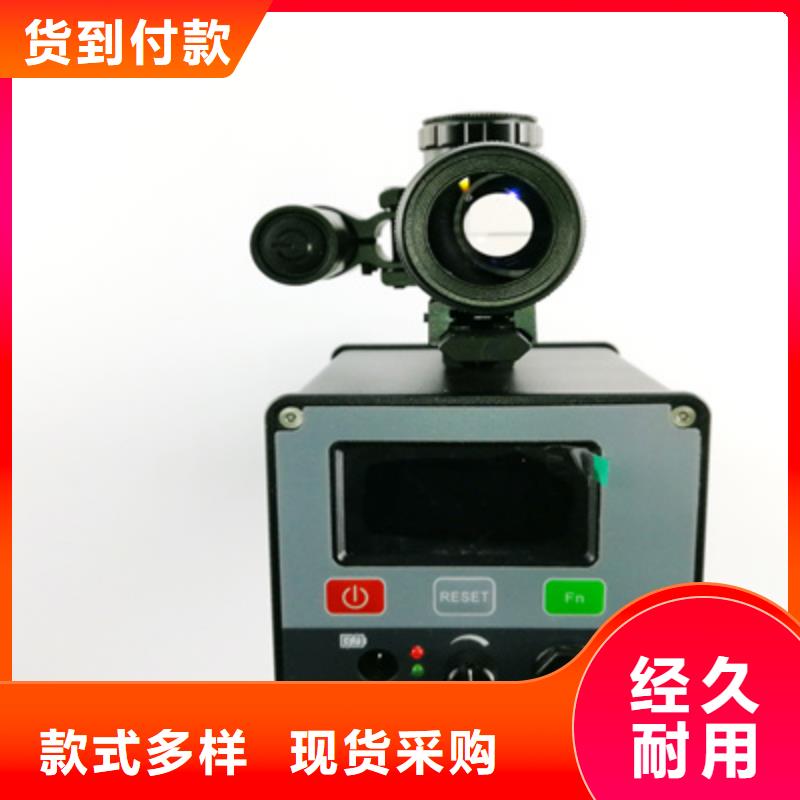

宜賓手持式超聲波局部放電檢測儀使用方法1、使用者佩帶好耳機，手持巡線儀，打開電源手指扣住板機，激光對準檢測對象，聽是否有嘟嘟聲或看顯示器有無波形即可。2、制定掃描周期：一般一個月一次，對發出聲音小的設備十天一次，對發出聲音比較大的設備一周一次，對發出聲音的設備三天一次。使用單位根據自己的實際情況可制定適合自己的帶電監測周期方案。3、帶電監測不同于停電檢測，停電測試往往是根據規程規定的標準一次測試就可確定數據是否合格，設備有無故障；帶電監測必須看帶電監測的數據的變化趨勢，一般正常情況下，一次高壓設備在帶電運行時，用儀器監測其超聲波背景噪音應該是寂靜的。對于相鄰的同一類設備在同一時間段進行掃描，橫向對比其發出的聲音的大小，按聲音的大小把這些劃分為重點監測對象、一般監測對象、忽略對象(基本沒有聲音的設備)。對于重點監測對象制定不同時間的縱比監測周期計劃，比如十天監測一次、一周監測一次、嚴重的三天監測一次，看其超聲波信號的發展變化趨勢。經幾個周期監測聲音越來越大，對其進行具體趨勢分析，排除負載過大等正常原因后，聲音還是越來越大，就可確定該設備有嚴重的放電等問題，不停電查找原因就要發生絕緣擊穿等重大事故，將嚴重影響整個電力系統的運行。

宜賓絕緣子故障測試儀銷售

宜賓手持式超聲波局部放電檢測儀 自檢及系統信息儀器啟動后，系統會進行自檢，自檢完成后，顯示屏會顯示下列信息：?自檢測試結果-顯示加電自檢測試結果，顯示正常或失敗。如果儀器自檢失敗，則列出故障點，請根據故障類型相應處理，若無法處理，則應將儀器返廠修理。?設備型號—顯示設備型號名稱。?設備編號—顯示設備編號信息。?軟件版本號—顯示儀器上安裝的當前軟件的版本。?序列號—顯示當前儀器序列號另外開機后按【設置】→【系統信息】鍵進入系統信息界面，瀏覽系統信息。5.4軟件主窗口圖5-3系統軟件主窗口介紹圖?狀態信息—顯示當前測量的狀態：測量方式，測量模式，同步方式，運行狀態，USB狀態，時間，電池電量。?當前數據—顯示當前測量的數據：當前測量模式下的圖譜，背景值，峰值讀數，報警歷史，歷史讀數，報警指示等測量實時測量信息。?操作指示—顯示當前模式下按鍵所對應的操作，F1→【停止】，F2→【歷史】，F4→【設置】，↑↓→【幅值縮放】，←→ →【切換顯示】，取消←→【查看記錄】。5.5設置進入系統主界面后，按【設置】鍵進入設置界面，按或鍵選擇要修改的項目，選中項目后按或鍵對選中的項目進行修改。其中特殊項：設備名稱、任務編號和日期時間，對其進行修改時需按下述步驟：首先按或鍵選擇要修改的項目；然后按或鍵選擇要修改的具體位置，待修改位置光標閃爍后，按或鍵對該位置的值進行修改，修改完畢后按或鍵調整光標到沒有閃爍區域，按或鍵選擇要修改的其他項目。

宜賓手持式超聲波局部放電檢測儀近幾年隨著國民經濟的發展，停電越來越難隨著狀態檢修的推廣帶電測試越來越重要已成為電網運行的重要保障手段。運行中的電力設備局部放電的監測是狀態檢修的重要組成部分。電力設備局部放電發生時，產生聲光電熱磁等物理現象。其中聲為超聲波，超聲波是20kHz以上的聲波，人耳聽不到，它以聲源為中心，以球面波的形式向周圍傳播。超聲波為機械波，不受電磁環境的影響。用接收超聲波信號來判斷局放存在及定位的方法，紅外攝像儀、紫外攝像儀更易優先發現局放故障，因為局放發生時往往先有振動產生超聲后才有熱光磁等物理信號。我公司集中科研力量，在廣采眾長，降低用戶購買成本的原則指導下，研發出了手持式超聲波局部放電巡線儀裝置，填補了國內空白，適合在我國電力、鐵路、石化行業推廣，是狀態檢修的好幫手。二、功能及特點1、功能（1）本產品新增溫濕度顯示、GPS定位功能。（2）本產品有車載巡線功能，巡線速度為30邁左右 。（3）對運行變壓器、GIS等高壓一次設備不接觸掃描，發現并定位外部放電；（4）對變壓站開放（露天）設備帶電掃描，發現并定位各種放電（電暈、電弧、閃絡、爬電、斷線、拉弧等）；（5）對運行中的高壓開關柜掃描，發現并定位局部放電、螺絲松動等故障；（6）發現并定位鐵塔上的絕緣子放電，露天電纜頭的爬電，地下電纜的局部放電；（7）在電力系統的交接及性試驗中，主變及GIS的局放試驗中，用該裝置配合局放儀使用，如有局部放電，可區分是內部放電還是外部放電，如是外部放電，可定位具體的放電點；（8）大型油漬式變壓器及GIS等生產廠家的出廠試驗中，該裝置在局放試驗中配合局放儀使用，如有放電，在局放儀的屏幕上不能看出是內部放電還是外部放電，用手持式巡線儀進行掃描。可很快發現并定位外部放電，如無外部放電則判斷為內部放電。對干式變壓器的出廠局放試驗，用該裝置配合局放試驗儀使用，能很快區分是內部放電還是外部放電。另外對帶電運行的干式變壓器進行掃描，無論是內部放電還是外部放電，都能準而快地發現并定位；（9）大型機械設備軸承，因潤滑不良產生的機械故障，用該裝置可檢測并定位；（10）高壓密封氣體液體的泄漏檢測；

<宜賓>天正華意電氣設備有限公司 宜賓絕緣子故障測試儀銷售

宜賓手持式超聲波局部放電檢測儀該便攜式局放巡檢儀是我公司技術人員根據多年高壓電氣設備局放檢測經驗設計生產。適用于變壓器、GIS、開關柜、電纜、避雷器、互感器等高壓電氣設備的局放帶電巡檢。該便攜式局放巡檢儀由2通道便攜式巡檢測試儀主機、局放巡檢軟件、高頻電流互感器（開口圓形互感器）、超聲波傳感器、超高頻傳感器 、TEV傳感器、校準脈沖發生器、同軸電纜等組成。圖1.1 便攜式局放巡檢儀二、產品主要特點介紹 1、抗干擾能力較強，檢測數據準確利用數字濾波技術，可以有效地現場干擾，在強干擾環境下也能實現局部放電測量。2、高靈敏度的傳感器，能夠靈敏反映設備內部的局部放電狀態采用寬頻帶局部放電超高頻傳感器，檢測頻帶可覆蓋300MHz-1.5GHz（任意頻帶可選），可有效采集到 GIS設備內部的局部放電信號。超聲傳感器采用目前進的技術，實際應用驗證，可檢測到微弱的放電信號，確保可以有效檢測到高壓設備內部的局部放電信號。ＴＥＶ傳感器與開關柜柜體接觸部分采用介電常數良好的聚四氟乙烯材料，內置接收電極，與開關柜柜壁形成電容，可將柜內放電信號耦合到傳感器中進行信號處理，確保可以有效檢測到開關柜內部的局部放電信號。高頻電流互感器采用有源零磁通設計原理，不僅能夠滿足mA電流信號的采集，而且具有很強的抗干擾能力。3、安裝簡單方便接觸式超聲傳感器可直接貼附在高壓設備的外壁上，操作簡單而且。高頻電流互感器為圓形開口式設計，便于卡裝在不同接地線上。4、連接簡單方便系統采用多種連接方式，傳感器與主機之間選用BNC、SMA接口、光纖三種方式，便于使用。

宜賓手持式超聲波局部放電檢測儀?US設置?預警值（黃色）—設置黃色“交通燈”門限值（默認值2mV）。?報警值（紅色）—設置紅色“交通燈”門限值（默認值6mV）增益—設置US通道增益，系統采用自動增益控制調節，范圍為：42dB、35dB、28dB、21dB、14dB、7dB、0dB、-7dB。?測量模式—設置US測量模式，包含監測模式、巡檢模式。?周波數—設置波形模式下單次處理的周波數量。?背景閾值—根據現場實際情況設置慮除閾值。圖5-7US設置圖?系統信息?設備型號—顯示當前設備的型號?設備編號—顯示當前設備編號?軟件版本號—顯示當前設備采用的軟件版本?序列號—顯示當前設備的軟件序列號圖5-8系統信息圖5.6UHF測量UHF有2種測量方式：巡檢模式、監測模式。進入系統主界面，按【設置】鍵進入設置界面，在【系統設置】中【測量方式】項選擇【UHF】，按【UHF設置】鍵進入UHF設置界面，在【測量模式】中選擇測量模式。按鍵進入相應的測量方式。?UHF—巡檢模式在【UHF設置】→【測量方式】→巡檢模式，按鍵進入巡檢模式。在巡檢模式下有3種顯示圖：波形圖，PRPD圖，PRPS圖。在運行狀態下，按或鍵切換不同顯示圖，且三種顯示圖同步處理放電數據。?波形圖顯示當前測量數據波形，根據【UHF設置】中周波數設置顯示對應的周波數目，根據放電特性來判斷是否放電，同時通過或鍵可對波形幅值進行縮小或放大調節。圖5-9UHF波形圖?測量通道—顯示當前測量連接的通道。?測量模式—顯示當前選擇的測量模式。?同步方式—顯示當前選擇的同步方式，內同步、外同步、光同步。?運行狀態—顯示當前試驗的運行狀態，運行、停止。?USB—顯示當前USB接口有無接外接鼠標鍵盤或移動存儲設備。?日期時間—顯示當前的日期時間，年月日時分秒。?電池狀態—顯示當前電池電量的百分比。?測試背景—顯示被測儀器所在環境的信號。?峰值讀數—顯示數據的采樣峰值，用dBmW表示。?報警歷史—顯示38個周期內測得數值的大小。?歷史讀數—顯示38個周期內測得數值的值。

宜賓絕緣子故障測試儀銷售

宜賓手持式超聲波局部放電檢測儀近幾年隨著國民經濟的發展，停電越來越難隨著狀態檢修的推廣帶電測試越來越重要已成為電網運行的重要保障手段。運行中的電力設備局部放電的監測是狀態檢修的重要組成部分。電力設備局部放電發生時，產生聲光電熱磁等物理現象。其中聲為超聲波，超聲波是20kHz以上的聲波，人耳聽不到，它以聲源為中心，以球面波的形式向周圍傳播。超聲波為機械波，不受電磁環境的影響。用接收超聲波信號來判斷局放存在及定位的方法，紅外攝像儀、紫外攝像儀更易優先發現局放故障，因為局放發生時往往先有振動產生超聲后才有熱光磁等物理信號。我公司集中科研力量，在廣采眾長，降低用戶購買成本的原則指導下，研發出了手持式超聲波局部放電巡線儀裝置，填補了國內空白，適合在我國電力、鐵路、石化行業推廣，是狀態檢修的好幫手。二、功能及特點1、功能（1）本產品新增溫濕度顯示、GPS定位功能。（2）本產品有車載巡線功能，巡線速度為30邁左右 。（3）對運行變壓器、GIS等高壓一次設備不接觸掃描，發現并定位外部放電；（4）對變壓站開放（露天）設備帶電掃描，發現并定位各種放電（電暈、電弧、閃絡、爬電、斷線、拉弧等）；（5）對運行中的高壓開關柜掃描，發現并定位局部放電、螺絲松動等故障；（6）發現并定位鐵塔上的絕緣子放電，露天電纜頭的爬電，地下電纜的局部放電；（7）在電力系統的交接及性試驗中，主變及GIS的局放試驗中，用該裝置配合局放儀使用，如有局部放電，可區分是內部放電還是外部放電，如是外部放電，可定位具體的放電點；（8）大型油漬式變壓器及GIS等生產廠家的出廠試驗中，該裝置在局放試驗中配合局放儀使用，如有放電，在局放儀的屏幕上不能看出是內部放電還是外部放電，用手持式巡線儀進行掃描。可很快發現并定位外部放電，如無外部放電則判斷為內部放電。對干式變壓器的出廠局放試驗，用該裝置配合局放試驗儀使用，能很快區分是內部放電還是外部放電。另外對帶電運行的干式變壓器進行掃描，無論是內部放電還是外部放電，都能準而快地發現并定位；（9）大型機械設備軸承，因潤滑不良產生的機械故障，用該裝置可檢測并定位；（10）高壓密封氣體液體的泄漏檢測；

宜賓手持式超聲波局部放電檢測儀 友情提示感謝您選用我司產品，本說明書介紹了局部放電檢測儀的檢測原理、使用方法和干擾排除，在初次使用時，請詳細閱讀，有助于您熟練地使用，確保檢測精度。2、產品介紹2.1概述局部放電是指絕緣結構中由于電場分布不均勻、局部場強過高而導致的絕緣介質中局部范圍內的放電或擊穿現象局部放電是絕緣老化的重要征兆和表現形式因此對局部放電的有效檢測對電力設備的經濟運行具有重要意義。局部放電的檢測是以局部放電所產生的各種現象為依據通過能表征放電的物理量來分析局部放電的狀態及特性。國內外學者進行廣泛、深入研究局部放電的過程中產生的電脈沖、電磁輻射、超聲波、光和分解產物后，提出了局部放電法（主要有暫態地電波法、脈沖電流法、超聲波法和超高頻法）、電化學法和光學法等檢測方法。傳統的局部放電檢測儀其測量信號的響應頻率一般不超過1 MHz易受外界干擾的影響穩定性差，影響了其應用。隨著計算機技術、電子技術和傳感器技術的進步，為超高頻檢測技術創造了條件，使其具有檢測頻率高、抗干擾性強和靈敏度高，得到高度重視。局部放電檢測儀，配置有五種傳感器，其中TEV、超聲波和HFCT適用于對高壓開關柜、環網柜局部放電檢測；超聲波和UHF適用于對GIS的絕緣狀態進行檢測；使用超聲波和HFCT適用于電纜的絕緣狀態進行檢測。內置的專家診斷系統能根據檢測數據進行分析，判斷放電能量大小和可能部位，在電力、鐵路等得到廣泛應用。

宜賓手持式超聲波局部放電檢測儀 超聲波(US)法檢測原理局部放電發生前，放電點周圍的電場力絕緣介質的機械應力和粒子力處于相對平衡狀態。局部放電發生時電荷的快速釋放或遷移使電場發生改變，打破了平衡狀態，引起周圍粒子發生震蕩性機械運動，從而產生聲音或振動信號，如圖4-2所示。超聲波法通過在設備腔體外壁上安裝超聲波傳感器來測量局部放電信號。該方法特點是傳感器與地理設備的電氣回路無任何聯系，不受電器方面的干擾，但在現場使用時容易受周圍環境噪聲或設備機械振動的影響。由于超聲信號在電力設備常用絕緣材料中的衰減較大，超聲波檢測法的檢測范圍有限，但具有定位準確度高的優點。局部放電產生的聲波的頻譜很寬，可以從幾十Hz 到幾MHz，其中頻率低于20kHz的信號能夠被人耳聽到而高于這一頻率的超聲波信號必須用超聲波傳感器才能接收到。通過測量超聲波信號的聲壓大小，推測放電的強弱。此外超聲波法還具有可探測不同類型的故障，如懸浮、、沿面等，可在線檢測不影響設備正常運行，具有很高的靈敏度，良好的抗電磁干擾能力以及具有定位準確度高等優點。

---
