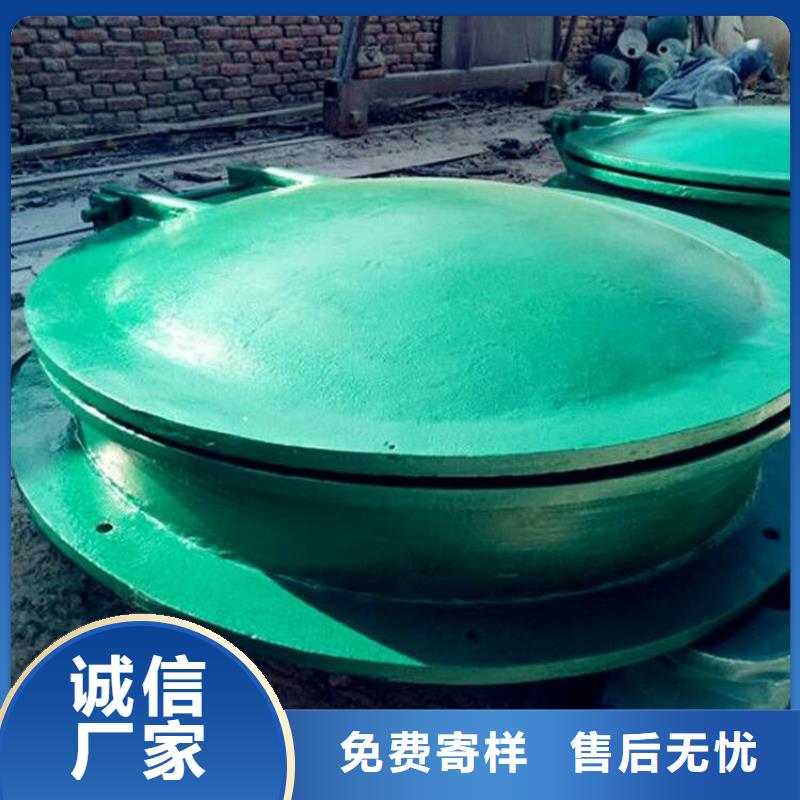

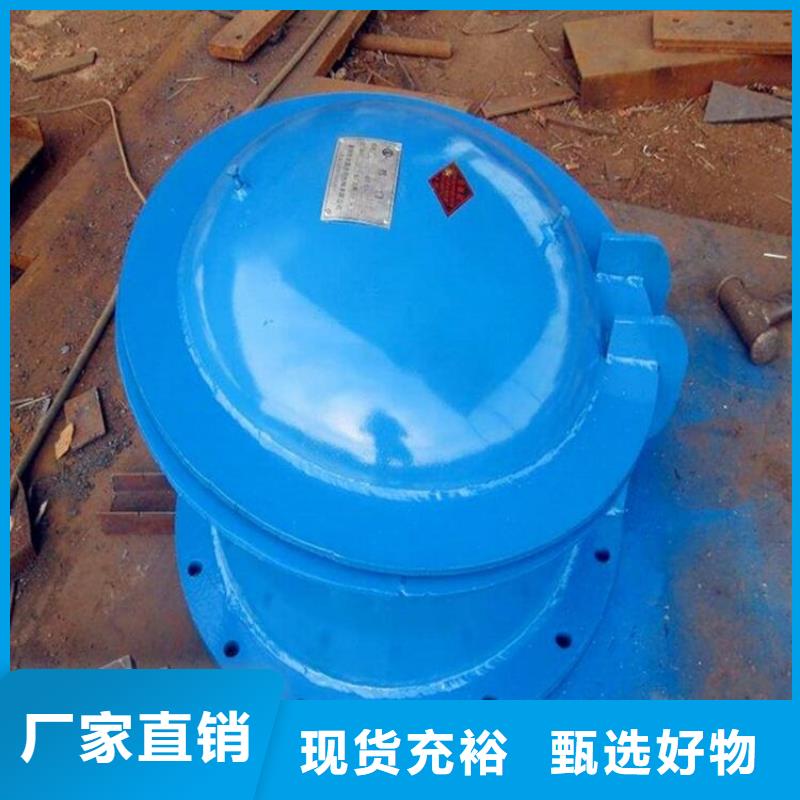

鑄鐵拍門安裝： 拍門安裝可采用以下方式：法蘭連接，混凝土澆筑。 拍門中心與流道中心允許偏差不應大于3.0mm 拍門四周應留有400mm的安裝空間，拍門出口下方做成1：5的斜坡。 拍門安裝的配件：螺栓或膨脹絲采用不銹鋼或經過防腐處理的碳鋼；密封件采用橡膠或橡膠墊片。 性能： 適用介質：水，河水，江水，海水，生活，工業污水 適用范圍：適用于水利系統、市政污水、城市防洪排澇、污水處理廠、自來水廠等。 產品規格和類別：拍門規格分圓形拍門和方形拍門兩種，可根據出水口大小形狀設計生產；拍門類別可分別為空心浮板式拍門和平板式拍門。 浮箱式拍門主要由閥座、閥板、密土封圈、鉸鏈四部分構成。形狀分為圓形和方形。拍門的材質傳統上為各種金屬制品，現在已經發展為多種復合材料。 原理： 拍門由閥座(閥體)、閥板、密封圈、鉸鏈四部分構成。僅用于單向水流的圓形和方形出水口，結構嚴密，工作可靠，無需人力操作啟閉力來自水源壓力，當拍門內的水壓大于拍門外側壓力則開啟;反之則關閉。 適用介質:水，河水，江水，海水，生活，工業污水 適用范圍:適用于水利系統、市政污水、城市防洪排澇、污水處理廠、自來水廠等。 主要產品有：鑄鐵鑲銅閘門渠道閘門，拍門

鑄鐵閘門外形尺寸及安裝尺寸 規格型號 口徑 安裝尺寸（mm) 配啟閉機(t) 使用水頭 重量（kg)

1、鑄鐵鑲銅閘門安裝前，要首先檢查豎框與橫框之間、閘板與閘板之間（指多塊閘板組合的閘門）的連接螺絲，是否在運輸裝卸中引起松動，它們的接茬是否錯牙，要調整成一個平面，檢查閘板與閘槽的間隙，保證閘槽與閘板的間隙不大于0.08mm，如有間隙可以調節閉緊裝置。上緊各連接螺栓。
2、安裝時閘門整體豎入預留槽，在兩邊立框的下面墊上調整墊（嚴禁墊下橫梁），兩立框用手動葫蘆和斜拉立穩，將閘門找直找平，各地腳孔內串上地腳螺栓，調節好閘門的位置，支好模板進行二期澆注。
3、澆注混凝土時，流進閘板、閘框、斜鐵、擋板間的灰漿應徹底，以防止灰漿凝固后影響閘門啟閉。
4、加固物。閘門出廠前，為使閘板、閘框貼合緊湊，安裝后減少間隙，2m以上的閘門在上下框上安裝了4-6個緊閉裝置壓鐵，注意在間隙調整后，閉緊壓鐵拆除，以便閘門啟閉。
5、按預埋圖中的要求預留閘門及啟閉機安裝位置；
6、用吊鉛錘直線方法預埋預埋件，保證其表面和垂直度為1.5~3‰范圍內；
7、用螺栓將門框、導軌固定在預埋件上；
8、當螺桿細長比（桿長度/螺桿外徑）4H/d>200時應設置軸導架，軸導架距閘門吊耳距離應大于閘門開啟度。

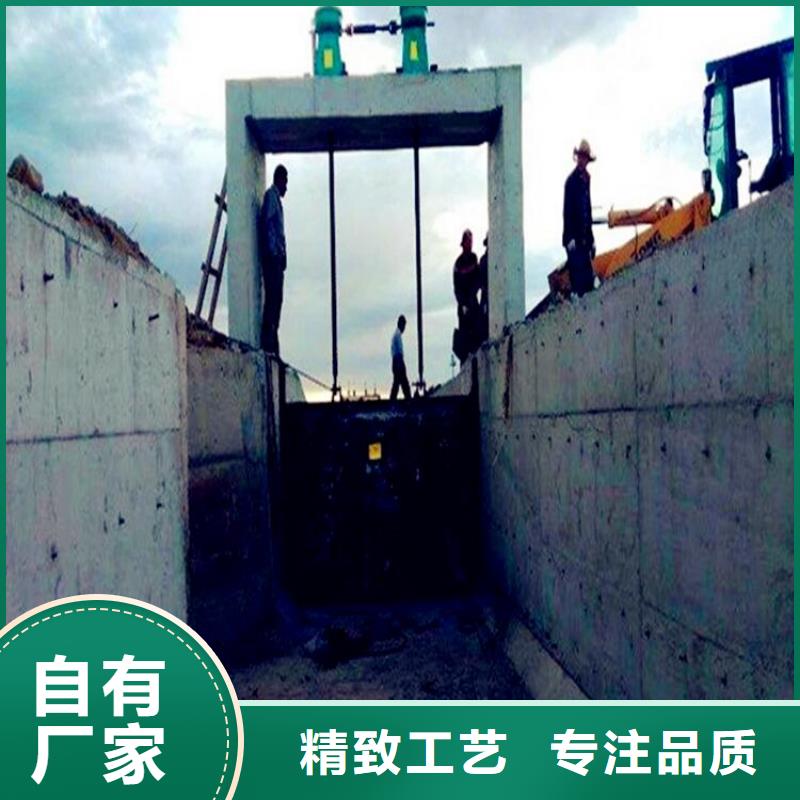

鑄鐵閘門主要用于給排水、防汛、灌溉、水利、水電工程中，用來截止、疏通水流或起調節水位的作用。 鑄鐵閘門有方形、圓形兩種。鑄鐵閘門一般由門葉和門框兩部分組成，門體和門框的材料為鑄鐵，一般整體鑄造、整體加工。門體一般采用面板與加強肋的結構，面板可做平面或拱形。門體一般整體鑄造和機加工，但尺寸較大的采用分塊組成式。主要用于水利水電、市政建設、給水排水、農用水利建設、污水處理等工程。防腐能力強，可在PH=6-8的流體酸堿中使用。閘門結構合理，便于安裝、操作簡單靈活，便于管理。灌溉用600*1000鑄鐵閘門主要適用正向受壓止水，正常使用水頭1-8m。根據用戶需要可制造高水頭閘門，正向設計水頭可達50m，反向水頭可達20m。閘門關閉時設有鎖緊，止動裝置，在結構上采用機加工面硬止水。 平面鑄鐵閘門生產銷售操作動力可分為人力的，電力的，液力的。動力傳送方式可分為機械傳動和液壓傳動，機械傳動又分為皮帶傳動，鏈條傳動，齒輪傳動和組合傳動。液壓傳動可分為油壓傳動和水力傳動。啟閉機的安裝狀況可分為固定式和移動式，常以此種分類法命名啟閉機。制造與維修都較方便。(2)密封面不易磨損及擦傷，密封性好，啟閉時閥瓣與閥體密封面之間無相對滑動，因而磨損與擦傷均不嚴重，密封性能好，使用壽命長。這在閥門和管道焊接在一起時非常適用。不銹鋼截止閥的流動阻力由于介質流經該類閥門的流動方向發生變化而比其他閥門的流動阻力大。不銹鋼閘板-鋼制閘板廠家的特點：(1)結構比閘閥簡單。 鑄鐵閘門在排水閥門工程中的作用。在液壓工程領域閥的運用，鐵門是液壓的構造，它能夠根據需要封閉該建筑物的孔也能夠是全部或有些開放的孔，用于調理下流水位和流量的主要組成有些，形成防洪，灌溉，供水，發電，航運和過木木筏別的優點太多，鑄鐵閘閥也可用于掃除漂浮物，泥沙，冰等，或提供必要的修理建筑物和設備的有關條件。 水管閥門上排水閥，一般是一些慣例設置來操控鐵門，用于根據需要調理流量操控供水工程;取水泵站和一些地道，涵洞，倒虹吸管進口和出口的一般裝有修理閘門，為水工建筑物和泵設備的養護狀況;在儲溢洪道或溢洪道一般設置有用于防洪水庫水位溢洪道工作和下流活動泄大化好處儲功用。鐵門用于操控設備封閉和翻開排氣口（放）水通道。水力構造的一個主要組成有些，可被用于阻攔的活動，操控水位，調整沉積物和漂浮物和別的排放的活動。 平面鑄鐵閘門生產銷售注意在間隙后將卡鐵和斜鐵上的頂絲拆除，以使閘門啟閉。在澆注混凝土時，流進閘板，閘框，斜鐵，檔板間隙中的灰漿應，防止灰漿凝固后影響閘門啟閉。用于城市給水，排水的閘門，堰門，拍門等設備可以掛墻安裝，也可以與池底相安裝。電化學腐蝕金屬與電解質相，產生電子流動，而使自身在電化學作用遭受破壞，這是腐蝕的主要形式。常見的酸堿鹽溶液腐蝕，大氣腐蝕，土壤腐蝕，海水腐蝕，微生物腐蝕。2不銹鋼的點腐蝕和縫隙腐蝕等等，都是電化學腐蝕。

閘門通常用于許多水利系統、市政污水和自來水廠，鑄鐵閘門可以對各種河水、江水和工業污水起到很好的控制作用。而且，閘門本身具有相對緊密的結構，這項工作也很可靠，無需手動即可打開和關閉，這是目前被廣泛使用的主要原因。鑄鐵閘門的鑄鐵支座是封閉式柱狀結構。主要是用來承受啟閉閘門時的重力或支反力，在內裝承重軸承，外型比較的精美。鑄鐵閘門的護罩由薄壁不銹鋼管制成的，其長度一般比閘門行程大了200mm，讓一端密封住，另一端用螺栓固定在卷揚啟閉機上部電動裝置上，可以有效保護絲桿螺紋免受損壞。點擊進入看圖評論注意事項：如果操作人員工作馬虎，不按閘門啟閉程序先檢查后操作或原操作人員因事請假，代班人員在不熟悉啟閉程序和方法時，盲目操作，如將啟閉方向反向，當閘門處在關閉狀態時開閘，電動啟閉時按錯按鈕或人工啟閉時搖反方向，把閉閘的方向誤操作為開閘。有的是在閉閘時操作人員思想不集中、閘到下限位置未能即時停機，有的是螺桿的限位螺母、限位標志移位，不起限位作用。電動啟閉機還會遇到供電部門在維修電器設備或供電線路時電源相序變動，致使啟閉機上的電動機改變了原運轉方向導致啟閉機啟閉方向的改變。此時如閘門處在關閉狀態時開閘，必將發生頂閘事故。隨著我國科技的發展，在材料的研究方面取得了重大的突破，如今很多地方已經應用到了玻璃鋼和高密度聚乙烯材料制作的閘門。因此我們可以預測到，在未來，復合材料制作的閘門將是閘門發展的一個主要的方向，采用復合材料制作的閘門，不僅具有新科技材料具有的諸多優點，同時應用在水利方面由于它強度高、密度小等優勢，也有很大的幫助，這是傳統的閘門材料所不具備的。另外，新材質的閘門在重量、開啟速度和價格方面也會有很大的突破。未來的閘門，重量將會越來越輕，開啟速度將會越來越快，閘門價格也會更加的便宜。這樣才能更好的滿足人們的需求，進而擴大閘門的市場，使得更多的領域都用到閘門，目前很多科學家已經在朝著這個方向研究并取得了階段性的成果。

---
