葫蘆島滅磁過電壓測試儀測試的顯示屏幕為8吋LCD彩色屏，外表附有電阻觸控屏。若有因顛簸造成觸控不，可以在USB口插入隨機附贈的鼠標自行修正。在桌面左上角的“我的設備”圖標上雙擊鼠標左鍵，依次鼠標左鍵雙擊“控制面板”-“筆針”。在筆針屬性對話框中選擇“校準”選項卡，單擊“再校準“命令按鈕。用筆尖(或其它堅硬帶尖物體)準確點擊觸摸屏提示的筆針位置，依次校準完中心和周邊4個角后確定退出校準程序。重啟測試裝置器后，觸摸屏鼠標位置會恢復到正確位置。圖四、電壓測試界面電壓測試界面左上方有測試類型選取，在做微小漏電流試驗時可以選擇DC 30mA檔；做交流試驗時可以選擇AC 100 mA檔；界面中部有漏電流報警限值設置，可以通過上下的加減按鈕進行1毫安級的微調，也可以通過下方的控制條的隨意拖動實現大范圍調節。旁邊有定時調節設置，通過下拉列表框可以將定時時間設定在5-180秒范圍內，每個定時檔位為5秒，當定時成功并啟動測試后，若測試時間達到定時時間，測試裝置自動復位，切斷輸出電壓。右側設置按鈕，將把測試類型選取、漏電流限值和定時值下發至執行機構【每次按下面板啟動按鈕之前，請點擊設置命令，以便使測試條件生效】。界面正下方為電壓、電流、漏電流預置值和定時時間構成。左下方為“過電壓”、“清空”和“退出”命令按鈕。點過電壓退出當前程序，進入過電壓測試程序；點清空后，屏幕上保留的電壓電流和定時值會歸零；點退出結束當前程序回到桌面或NandFlash目錄。界面右側顯示測試裝置運行狀態，綠燈亮起表示正在測試，紅燈亮起表示停止測試，綠燈亮起時面板上的測試指示燈同步點亮；界面右下方顯示測試類型。

葫蘆島氧化鋅避雷器帶電無線測試儀歡迎詢價
葫蘆島滅磁過電壓測試儀 、主要技術參數：1、儀器適用于 6kV ～35kV 消諧電阻器伏安特性測試；2、使用環境：戶內和戶外；3、環境溫度： -20 ℃～ 50℃；4、環境濕度：不大于80% RH；5、輸出電流 AC：0mA ～20 mA；6、輸出電壓 AC：0V～3000V；7、工作電壓 AC:220V ±10% 50Hz。8、自帶打印機，自帶時鐘，能夠及時輸出測試結果；五、面板：六、操作步驟:1、先把消諧器分別用測試線夾與儀器面板上接線孔按相連接，紅色測試夾與消諧器高壓端連接，黑色與消諧器接地端連接；2、接入 220V 交流電源；3、打開電源開關，儀器軟件啟動完成進入測試界面后；4、電流測量：軟件默認選擇0.3mA、1.0mA 、3.0mA 、10mA，儀器自動測試規程所規定的全部電流點對應的電壓值；5、電壓測量：軟件默認測量出電流點對應的“電壓峰值”或“峰值 /√2”；6、啟動測試：點擊“開始”按鈕，系統自動開始測試，并依次顯示測試結果，全部測試選項完成后系統提示完成；7、打印結果：按中文指示點擊“打印”按鈕，打印機將自動輸出本次測試結果。七、注意事項：1、在測試狀態下（儀器面板上紅燈亮時）儀器有高壓輸出，禁止接觸被測物件。2、一定要在斷電情況下，更換測試件，進行下一組測試。

<葫蘆島>天正華意電氣設備有限公司

葫蘆島氧化鋅避雷器帶電無線測試儀歡迎詢價
葫蘆島滅磁過電壓測試儀交流測量”頁面在“交流測量確認頁面”按“進入”鍵后進入“交流測量”頁面，儀器輸出交流高壓進行試驗，如圖9。測量輸出高壓時，儀器有聲光報警提示。測量過程中可以按“中止”鍵中止當前的測量。測量完畢，顯示測量結果，即三次的測量數據及平均值。動作電壓 交流19.1kV 19.3kV 測量A-N中止圖9交流測量4.3.3 “交流測量結果”頁面工頻放電電壓試驗儀器自動測試三次，每次間隔15秒，并取三次測試的平均值做為終測量結果顯示。如圖10所示。動作電壓 測量19.1kV 19.3kV 結果19.1kV A-N平均 19.1kV 退出圖10交流測量結果按左鍵可打印測量結果，頁面會自動按“A-N”、“B-N”、“C-N”、“A-B”、“A-C”、“B-C”的相別順序循環顯示，用戶可根據此顯示進行接線，以便打印數據與相別正確對應。按右邊的“退出”鍵退出本次測試，并返回“交流測量功能”頁面。4.4 “無間隙TBP ZnO避雷器”頁面在功能選擇頁面按“選擇”鍵選擇“無間隙TBP ZnO避雷器”，即可進入該測量頁面，如圖11所示。按“退出”鍵可退出并返回功能選擇頁面；按“進入”鍵進入“直流測量確認”頁面。 直流測量無間隙TBP ZnO避雷器泄漏電流退出 進入圖11 直流測量功能4.4.1 “直流測量確認”頁面在“直流測量功能”頁面按“進入”鍵進入“直流測量確認”頁面，如圖12所示。確定加直流高壓？請確認接線正確退出 進入圖12直流測量確認按“退出”鍵退出測量，返回“測量功能選擇”頁面；按“進入”鍵將輸出直流高壓，開始“直流1mA參考電壓試驗”（簡稱“直流測量”）。注意：1、在開始測量前應將面板上的“高壓輸出”開關打至“OUT”狀態，否則儀器無法輸出高壓。2、開始測量前，應確認接線正確，接地良好，以免發生電擊事故。3、10秒內無操作，儀器自動返回上一頁面“直流測量功能”頁面。

<葫蘆島>天正華意電氣設備有限公司 葫蘆島氧化鋅避雷器帶電無線測試儀歡迎詢價

葫蘆島氧化鋅避雷器帶電無線測試儀歡迎詢價
葫蘆島滅磁過電壓測試儀儀器現場接線及使用a交流耐壓試驗接線適用于干式與油浸式變壓器、電抗器、斷路器、電壓/電流互感器、套管、支柱絕緣子等交流耐壓試驗。圖2試品交流耐壓試驗接線圖b有串聯間隙過電壓保護器交流耐壓試驗接線（以A相-地接線為例）注意：試驗前應將過電壓保護器所有接線拆除，保持A、B、C三相及地線均為懸空狀態??！圖3有串聯間隙過電壓保護器試驗接線圖b無串聯間隙過電壓保護器及氧化鋅避雷器直流1mA參考電壓試驗接線（以A相-地接線為例）注意：試驗前應將過電壓保護器所有接線拆除，保持A、B、C三相及地線均為懸空狀態！！圖4無串聯間隙過電壓保護器試驗接線圖4.2.1 開關機將電源開關打至“ON”狀態，儀器顯示屏上顯示開機畫面（如圖5），將電源開關打至“OFF”狀態，儀器關閉。歡迎使用過電壓保護器測試儀圖5開機4.2.2 測量功能選擇頁面開機畫面后儀器進入“功能選擇”頁面（如圖6），有五個菜單選項： 個菜單項為“有間隙TBP”測量功能，用于有間隙過壓保護器的工頻放電電壓試驗。

葫蘆島氧化鋅避雷器帶電無線測試儀歡迎詢價
葫蘆島滅磁過電壓測試儀?當試品出現燃燒情況，請立即關斷負載電源，防止電源長時間短路。?儀器出現故障時必須由專業人員進行檢查維修，非青島天正華意電氣工作人員不得擅自打開儀器。3操作說明3.1準備工作3.1.1首先打開配電柜電源開關。然后啟動設備后端電源開關，旋開急停按鈕。把試品放在試品箱內固定好，上端連接高壓端、下端連接低壓端。（如果需要測殘壓：高壓端端連接分壓器的紅色鱷魚夾，低壓端連接黑色鱷魚夾，盡量貼近接地端）。3.1.2打開示波器，并進行設置。3.2觸摸屏軟件操作系統啟動后自動進入觸摸屏主控界面，在主控頁面內可以通過簡單的觸摸操作完成對系統的所有控制，并且將系統的運行狀態直觀的以圖形動畫顯示出來。主控界面主要包括二部分

葫蘆島氧化鋅避雷器帶電無線測試儀歡迎詢價

葫蘆島氧化鋅避雷器帶電無線測試儀歡迎詢價
葫蘆島滅磁過電壓測試儀測試裝置器外觀測試裝置尺寸為：380mm×320mm×260mm 前面板換分為LCD顯示區域，測試、超漏和電源指示燈，AC220V輸入口，高壓輸出口，遙控高壓測試棒接口，USB存儲器端口，電壓調節旋鈕，啟動和復位按鈕。儀器背面板主要有一個散熱口(當功率較大時風扇自動開啟，功率降低后自動關閉)和四個地腳支架組成（儀器平放時，應打開地腳支架，用于機箱內部熱空氣導出）。圖二、測試裝置前面板圖六、操作說明操作前將儀器平放（打開背板地腳支架）或豎放于穩固平臺之上，操作時必須帶好橡膠絕緣手套、座椅和腳下墊好橡膠絕緣墊！檢查電壓調節旋鈕，確保電源啟動前旋鈕位于“0”位置，確保測試裝置與被測樣品的電路連接準確接線牢固，確保不會發生開路或短路。然后打開測試裝置電源開關，電源指示燈亮起。屏幕顯示本司logo，等待系統軟件加載。系統成功啟動后，默認先進入耐壓試驗程序。耐壓試驗程序和過電壓試驗程序之間可以自由切換（分別各自界面上的特定控制按鈕），單機界面上的“退出”命令，將離開程序回到系統桌面，雙擊桌面上的“我的設備”類似于PC機的“我的電腦”，進入后選擇“NandFlash”，里面可以看到本應用程序和其它幾個運行必備文件。里面若有測試生成的圖形文件，可以通過U盤進行剪切拷走。 工頻放電電壓試驗裝置 工頻放電電壓試驗儀 過電壓保護器測試儀 過電壓保護器校驗儀 過壓保護器測試儀 三相過電壓保護器測試儀 過電壓保護器三相測試儀 組合式過電壓保護器測試儀 過電壓保護裝置

葫蘆島氧化鋅避雷器帶電無線測試儀歡迎詢價

葫蘆島氧化鋅避雷器帶電無線測試儀歡迎詢價
葫蘆島 滅磁過電壓測試儀交流耐壓測量確認在“試驗電壓”選擇頁面按“進入”鍵進入“交流測量確認頁面”，如圖17所示。按“退出”鍵退出測量，返回“交流測量”頁面。按“開始”鍵將輸出工頻高壓，開始“交流耐壓試驗”。注意：1、在開始測量前應將面板上的“高壓輸出”開關打至“OUT”狀態，否則儀器無法輸出高壓。2、開始測量前，應確認接線正確，接地良好，以免發生電擊事故。3、10秒內無操作，儀器自動返回“交流測量”功能頁面。4.5.3“交流耐壓試驗”頁面在“交流測量確認”頁面，按“開始”鍵后即進入“交流耐壓”試驗頁面，開始輸出交流高壓，當輸出電壓達到設定電壓值時，計時器開始60秒計時。如圖18所示交流耐壓電壓29.97kV時間 07 秒打印退出圖18 交流耐壓試驗4.5.4“交流耐壓試驗結果”頁面如60秒交耐壓試驗通過，儀器會停止輸出并顯示圖19頁面，按“打印”鍵可打印試驗結果。按“退出”返回功能頁面。交流耐壓電壓29.96kV時間 60 秒打印退出圖19交流試驗通過如交流耐壓試驗未通過，會出現報錯頁面，如圖時間設定”功能當菜單項在“時間設定”項時，按“進入”鍵將進入“時間設定”功能，顯示頁面如圖21所示。 時間設定2015年1月1日00:00選擇 修改圖21 時間設定按“選擇”鍵可在時間的各參數項間切換；按“修改”鍵可修改被選中的時間項目的數字，修改完成后按“選擇”鍵保存當前設定時間并返回初頁面。時間具有掉電運行功能，無需每次開機都重新設定。5現場使用注意事項1.測試前應保證被試品與高壓斷開2.測試前將儀器可靠接地3.檢查試驗接線無誤后再開機4.測試時應注意：“高壓輸出”開關置于“OUT”方可輸出高壓，測試完畢應將“高壓輸出”置于“OFF”后，才能進行接換線操作。5.拆線時應先拆除試品端接線再拆除儀器端接線，接地線應 拆除。

葫蘆島氧化鋅避雷器帶電無線測試儀歡迎詢價

葫蘆島氧化鋅避雷器帶電無線測試儀歡迎詢價

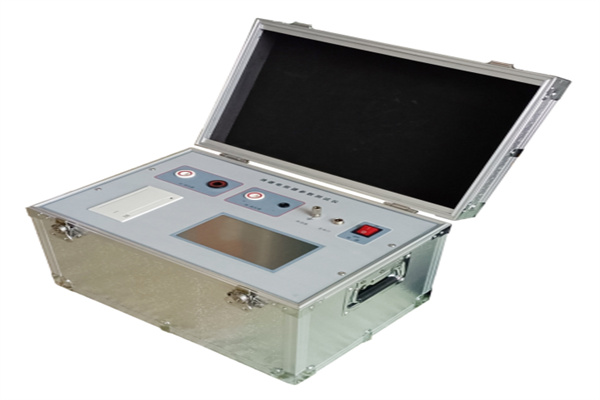

葫蘆島滅磁過電壓測試儀性能特點1.儀器主機采用高強度鋁合金機箱，分體式結構設計，具有外形美觀，堅固耐用，防震性能好，絕緣等級高，方便現場搬運等特點。2.周到的設計：儀器設計有高壓輸出開關，置于OUT后硬件電路才可接入高壓輸出電路，可有效避免因誤操作導致輸出高壓，而對試驗人員造成傷害的隱患，儀器一旦有高壓輸出會發出聲光報警示，對現場儀器使用人員有良好的提示作用。3.全中文簡體液晶顯示，人機界面良好，操作簡單直觀，儀器主機內置32位高速處理器，具有強大的數據處理能力。4.儀器主機可直接輸出直流高壓用于測試氧化鋅避雷器及無間隙三相過電壓保護器直流特性，通過外接高壓試驗變壓器用于交流耐受電壓試驗和有串聯間隙的過電壓保護器工頻放電電壓試驗，一套儀器即可完成10kV電壓級電氣設備常用的交直流耐壓試驗項目。5.測試過程全自動，根據被試品試驗項目類型選定設置好試驗參數，儀器自動進行試驗電壓升降和電流的自動采樣，交流耐壓自動計時，串聯間隙過電壓保護器交流動作電壓自動測試三次，氧化鋅避雷器及無間隙過電壓保護器的直流1mA參考電壓全過程自動試驗。6.對工頻耐壓試驗，儀器具有良好的試品擊穿瞬間后級電源保護功能，內置高頻尖脈沖抑制器防止損壞儀器測量電路，并根據試品類型自動調整升壓速度、同步測取施加電壓、泄露電流的真有效值。7.儀器內部程序根據各類設備交接和性試驗要求的耐受電壓值，選定后自動進行測試并同步計時1min終止試驗，帶有面板式微型打印機，及時打印出被試品類型、耐壓試驗參數及耐受時間。

---
