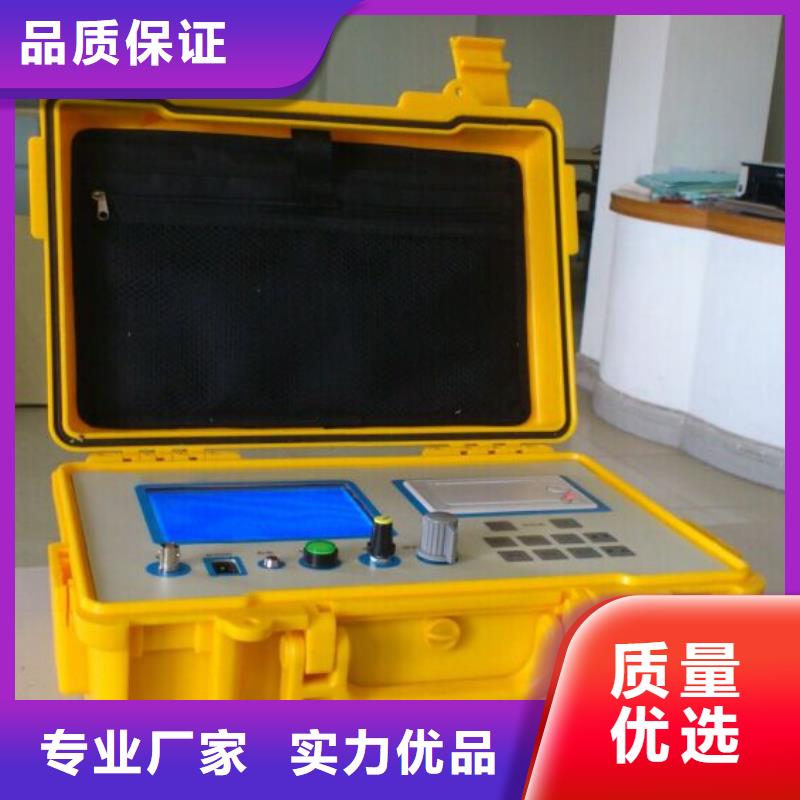

海西異頻線路參數測試儀界面介紹儀器開機后會自動顯示如下圖型界面，其中曲線部分為上一次采樣得到的數據波形。主要操作功能為分析、采樣和縮放功能。分析功能主要是通過控制“左移”和“右移”鍵改變標識線的位置，尋找波谷發生的頻率點。顯示屏幕下方的L表示故障距離，會隨著標識線位置的變化而給出對應距離數據。A表示駐波點的幅值，f為當前標識線所標定的頻率點的頻率值。采樣是進行駐波點測量的過程。縮放是結合分析對所測的曲線在頻率軸（x軸）方向進行曲線的壓縮與放大（精細度的改變）。開路或短路提示為測量采樣后，儀器根據數學模型分析得到的線路末端為開路斷線或短路接地的故障狀態標識，也是進行距離計算的數據。距離標識下方的電壓等級標識主要是選擇該電壓等級下線路的波速用，其選擇對應于所測線路電壓等級。四﹑主要技術參數1．掃頻范圍 （100Hz～100kHz） 分段選擇2．測量距離 2～100km3．被測線路電壓等級 35kV～500kV4．顯示LCD 240×128點陣 （黑白）5．顯示方式 圖形及文字6．輸出電壓 Vp_p≥8V7．精 度 1％8．內部電池使用時間 2～4小時/每次充電9．充電電流及時間 100～200mA/12小時10．體積 260(寬)×350(長)×190(高)mm11．重量 5Kg五﹑按鍵操作介紹本儀器除了電源開關外。還有五個簡單的操作鍵，分別為“短路/開路”選擇鍵，“功能”選擇鍵，左移鍵和右移鍵在不同的功能狀態下左﹑右移鍵還有其它一些定義。“功能”選擇鍵，是用于選擇分析、采樣、縮放操作狀態，每按一次順序會改變一次，當前被選中的操作功能狀態會反白顯示。在分析過程中按下左、右移鍵，會使標識線左、右移動，當移動到圖形的 左、右兩端時，如果還有數據，會自動換頁。

海西異頻線路參數測試儀如果此時將打印機與儀器面板上的“USB”接口相連。只要打印機的驅動程序與本儀器的驅動程序相同，點擊界面中的模擬“打印”鍵，打印機立即打印出如圖十六所示的文檔。文檔中的“檢測地點”和“操作人員”欄可以人工填寫。也可以在連接打印機之前，在“USB”口連接一個標準鍵盤，點擊圖十六中的“參數修改”模擬鍵，將彈出如圖十七的參數修改界面。用觸摸筆選中要填入的信息，即可利用鍵盤和漢字輸入法在“測試地點”、“操作人員”、“備注”欄中填寫相關內容。并且在點擊“頁面設置”鍵后，彈出“頁面設置”菜單，如圖十八所示。可在此菜單中選擇“紙張”、打印“方向”和“頁邊距”。上述參數設置完后點擊“確認”鍵回到圖十六界面。連上打印機，點擊“打印：鍵，即可打印出一張完整的簡明測試報告了。如果沒有和本儀器驅動程序相匹配的打印機，也可利用標準鍵盤的屏幕拷貝功能（點擊鍵盤上的“print screen sysrq”），將完成參數修改的打印界面拷貝在儀器中的寫字板，形成一個專用文件，放在桌面上。用U盤拷貝出來，用辦公室的打印機打印出來也是可以的。11.“退出”測試工作全部完成后，儀器即可關閉。但關閉的步驟應符合電腦的關閉程序，切不可強行關機直接關機。關機的順序如下：用觸摸筆點擊屏幕右下方的“退出”按鍵兩次，儀器便回到初始界面。再點擊屏幕左下方的“關閉計算機”，按提示菜單再點擊“關機”后，儀器就自動關機了。12.測試界面的再進入如果儀器在點擊“退出”鍵后回到初始界面，需要再進入測試界面，只需用觸摸筆點擊桌面上的電纜儀圖標，就可進入線路故障定位儀的測試界面，重新開始新一輪的測試工作。八、線路的波速測量：一般情況下，儀器的測試精度能滿足現場測試要求。

<海西>天正華意電氣設備有限公司 海西輸電線路參數測試系統解決方案

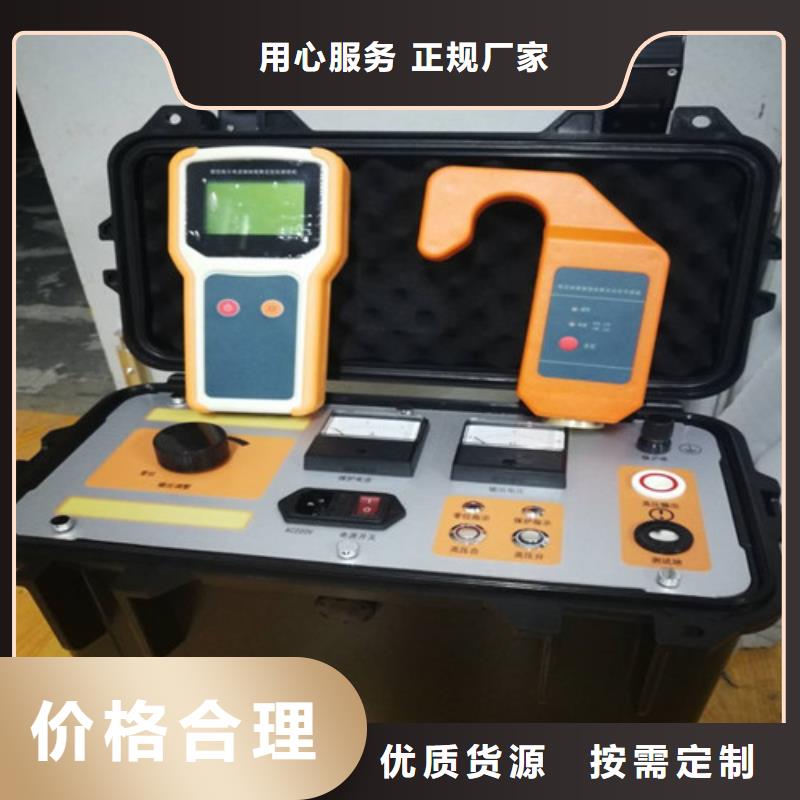

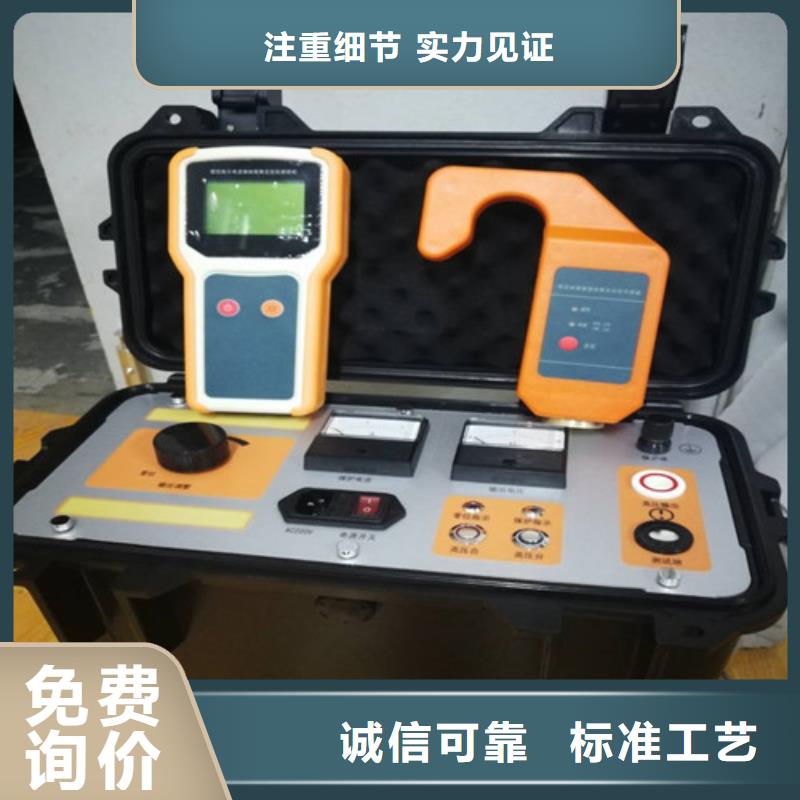

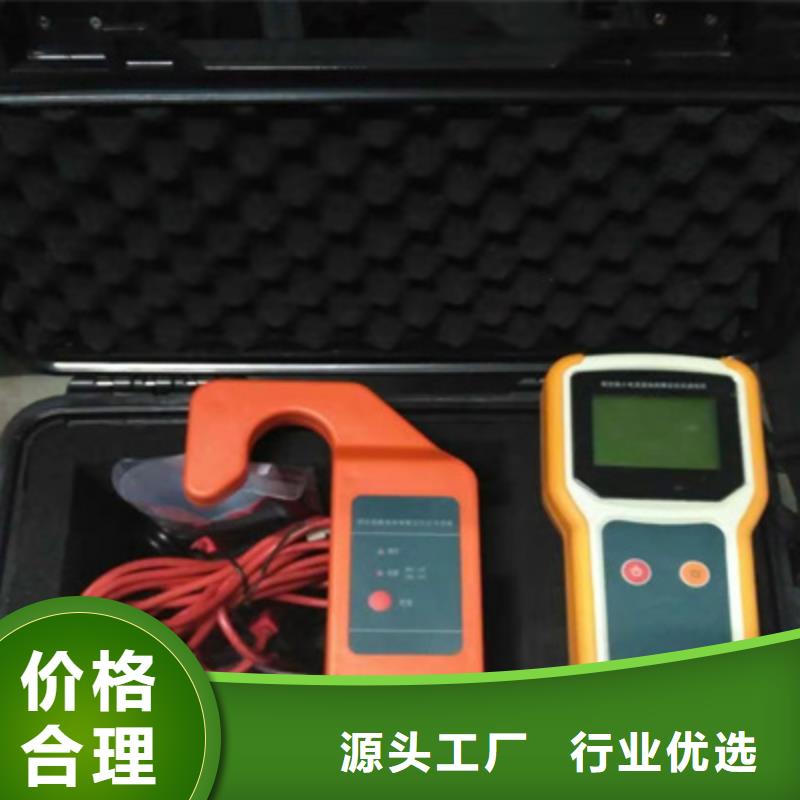

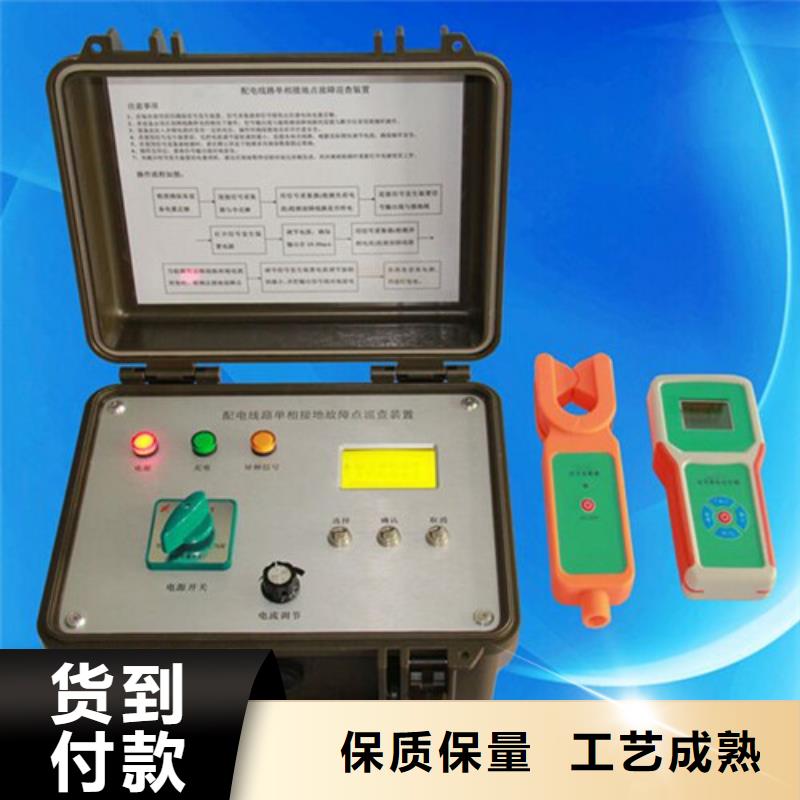

海西異頻線路參數測試儀它解決了因長時間找不到接地故障點而不能及時恢復送電引起的的客戶投訴和因售電量減少造成的經濟效益問題；也解決了因人海戰術即人工逐級登桿查找接地故障而耗費大量人力物力的問題。使用該儀器就可以在極短的時間內找出接地故障點。儀器內置電池供電，一次可以工作6小時以上，重量小于8公斤，實用方便，從而很好的解決了上述問題，并使停電查線更為準確、快捷、方便、輕松，具有傳統方法所無可比似的優越性。2.1設備組成單相接地故障點巡查裝置是由信號發生裝置、信號采集器、信號接收定位器三部分組成。（1）信號發生裝置：在故障線路停電狀態下，該裝置向10kV故障線路注入檢測信號，用以檢測接地故障。（2）信號采集器：為手持可移動測量裝置，檢測異頻電流信號用于定位單相接地點。在線路正常運行時，可實時檢測線路負荷電流。（3）信號接收定位器： 用于接收并顯示信號采集器發送異頻電流、負荷電流和鉗表電壓及本機電壓等測量數據，確定故障點方向及位置。2.2操作原理當線路發生接地故障時，在停電狀態下，信號發生裝置向故障線路發送一個具有一定功率的異頻信號，該信號會通過接地點流向大地，即信號源、線路、接地點和大地之間形成回路。

<海西>天正華意電氣設備有限公司 海西輸電線路參數測試系統解決方案
<海西>天正華意電氣設備有限公司 <海西>天正華意電氣設備有限公司

海西異頻線路參數測試儀面板說明圖3-1儀器面板指示圖1、緊急停止按鍵2、系統復位按鍵3、USB接口4、液晶觸摸顯示屏5、測試電源輸出（A、B、C、N）插孔（電流測量端子）6、電壓測量輸入（UA、UB、UC、UN）插孔（電壓測量端子）7、測量輸入保險管8、接地接線柱9、輸入電源開關10、電源輸入插座（AC220）11、打印機3.1、緊急停止按鍵安裝位置：如圖3—1—。功 能：斷開測試輸出電源，并將外部接線全部接地；測試過程中遇到突發事件時，按此鍵可在不斷開輸入電源的情況下緊急快速地關斷所有輸出電源并使所有接線接地，保證使用；3.2、系統復位按鍵安裝位置：如圖3—1—。功 能：提供儀器內部中央處理器復位；注 意：此復位鍵是復位儀器內部所有控制器件，而非直接操作輸出斷開，因此若測量過程中遇到緊急情況請先按緊急停止按鍵來快速地斷開輸出；3.3、USB接口安裝位置：如圖3—1—。功 能：U盤插入口，把儀器內部保存的所有測量數據自動導入U盤中并生成文件保存，提供給用戶在電腦操作系統下通過儀器附帶的軟件操作查看數據并生成報告文件；注 意：當U盤插入儀器USB接口并開始傳輸數據的時候，嚴禁中途拔出U盤，否則可能導致數據傳輸錯誤，嚴重的可能損毀U盤；3.4、液晶觸摸顯示屏安裝位置：如圖3—1—。功 能：超大屏幕中文顯示每一步操作過程，用戶只需在相應的地方輕輕觸碰一下，即可自動完成整個測量過程；注 意：觸摸式液晶顯示屏屬于精密配件，應避免長時間陽光暴曬或重物擠壓和利器劃傷；在操作液晶屏的時候使用鉛筆頭或者其它筆形塑料物件操作可以提高操作準確度；

海西異頻線路參數測試儀輸電線路故障定位儀使 用 說 明一、儀器的用途隨著我國電力事業的迅速發展及農村電網改造工程的深入進行，目前農電中大量使用110KV、35KV以及10KV的高壓輸電線網絡。然而，由于鐵塔上絕緣瓷瓶的質量問題及雷電等自然災害，常常使一些輸電線路上發生絕緣故障，引發停電事故。通過大量實踐及現場分析發現，大多數故障都是由于絕緣瓷瓶被擊穿所致。具體表現為送電時瓷瓶有電閃絡現象引起跳閘；有的呈性擊穿，形成高阻泄漏性接地或低阻短路性接地。當然，有時也會發生斷線及相間短路故障現象對于數十公里長的輸電線路，沿線有數十至數百個鐵塔。發生絕緣故障時要迅速排除故障十分困難。常常要派出大量人力沿線爬桿（鐵塔），一組一組地檢查各塔上瓷瓶狀況，或是用紅外熱成像儀一個瓷瓶一個瓷瓶地探測。效率非常之低，耗費大量人力及時間，所造成的經濟損失有時難以估計。為了在線路發生故障時能快速確定故障發生區段及快速定位，有必要利用高科技手段及一些現成的科技成果來處理這樣的停電事故。本定位儀利用雷達測距原理，在線路出現高阻泄漏故障及閃絡性故障時能較地根據波形測試出故障點距測試端的距離，其誤差不超過一根鐵塔。此時如果外加足夠高的沖擊高壓，將會在故障瓷瓶上看到放電火花，并聽到“叭、叭”放電聲。省去了逐塔檢測之苦。對于短路或開路故障，也可從波形直接分析確定故障距離。得出結論也就是在數分鐘內。真正作到了排除故障快、準、省。

<海西>天正華意電氣設備有限公司
海西輸電線路參數測試系統解決方案

海西異頻線路參數測試儀若線路是短路故障，所顯示曲線與正弦曲線相似，既A的值隨著頻率的爭加由小向大再向小變化（見線路短路時駐波比與頻率的關系圖）。若線路是開路故障，所顯示曲線與余弦曲線相似，既A的值隨著頻率的爭加由大向小變化（見線路開路時的駐波比與頻率變化的關系圖）。根據波的傳輸理論和理論公式可知，當故障點離測試點距離越近，在注入點出現個駐波波谷時的頻率f0越高。當故障點距離太近時可能測量不到f0的值，當故障點離測試點距離太遠時f0的值可能只有幾百赫茲，我們所測到的可能不是駐波點而是第二、第三駐波點，當曲線波形中駐波點所示故障距離大于50kM時，可通過距離檔位按鈕選擇大于50kM的檔位來進行的測量。七、誤差的修正本儀器程序中的架空線路波速是固定的，對于不同參數的架空線路，其波數與給定波速會有一定偏差。因此，對于不同參數的架空線路，測出的距離也有一定偏差；但這一偏差可通過下列兩種辦法進行修正。1.根據對具體線段參數測試，修改程序中架空線路的波速參數，以保證測量精度。本方法適用于同一電壓等級線路參數基本一致的用戶。此項工作由架空線廠家與用戶配合進行。2.用戶用SH333儀器對已知長度L0的線路測量時，分別測量非故障相長度L1和故障相長度L2，可通過下列公式得到故障距離。Lx＝L0×L2/L1八、注意事項1.儀器中的蓄電池為全密封型，可以任意放置。2.關上電源開關，將220V市電由所配充電線引入充電插口就可進行充電，充電時間為12小時。3.為了延長電池壽命使電池達到使用效果，應每月進行充放電一次

<海西>天正華意電氣設備有限公司

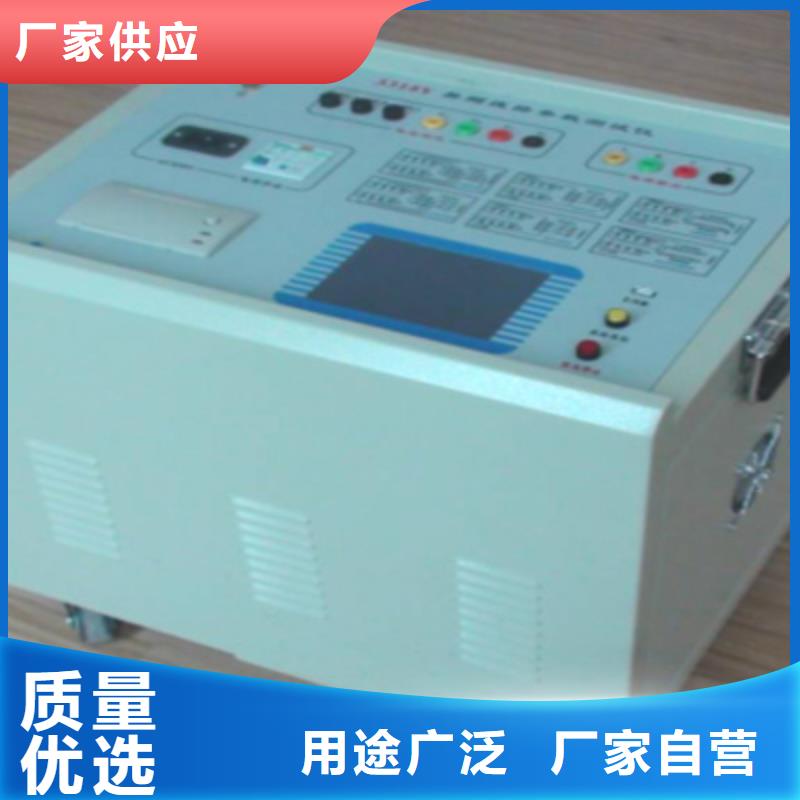

海西異頻線路參數測試儀是現場測試各種高壓輸電線路(架空、電纜、架空電纜混合)工頻參數的高精度測試儀器。儀器為一體化結構，內置變頻電源模塊，可變頻調壓輸出電源。頻率可變為45Hz或55Hz，采用數字濾波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。隨著電網的發展和線路走廊用地的緊張，同桿多回架設的情況越來越普遍，輸電線路之間的耦合越來越緊密，在輸電線路工頻參數測試時干擾越來越強，嚴重影響測試的準確性和測試儀器設備的性，針對這一問題，我們開發了新一代輸電線路異頻參數測試系統，集成變頻測試電源、精密測量模塊、DSP高速數字處理芯片及獨有的抗感應電壓電路；有效地強干擾的影響，保證儀器設備的，能極其方便、快速、準確地測量輸電線路的工頻參數。儀器主要具有如下特點：?一體化結構，體積小、重量輕儀器內部高度集成化，把傳統測量方法中將近一卡車的設備器材全部集成在一體化主機箱內；是目前國內同等產品當中體積小、重量輕的；為試驗提供了一種簡單便捷的試驗手段。?接入電源簡單方便儀器所有測量過程僅僅只需接入市電220V電壓即可，解決現有測量方法中現場380V電壓接入不方便的麻煩。?的抗感應電壓能力儀器內部采用獨特的（號：9.X）抗感應電壓電路，保證儀器能夠承受更高的感應電壓，能夠在上萬伏的高感應電壓下正常工作。?變頻技術、精準測量抗干擾能力強，由儀器內部自帶變頻電源模塊提供儀器測量輸出電源，頻率可變為45Hz或55Hz，并采用數字濾波技術，有效地避開了現場各種工頻干擾信號，使儀器實現高精度、準確可靠的測量。?

海西輸電線路參數測試系統解決方案 <海西>天正華意電氣設備有限公司

海西異頻線路參數測試儀按住開始測試不放，當進度條跑滿整個方格的時候，儀器將自動進入的測試過程。為更好的保證測量精度和測量性，儀器首先將對外界干擾信號進行檢測并分析；當然，儀器內部采用的是高端的專業DSP快速處理器來處理，相對用戶來說整個干擾檢測過程就是一瞬間的事情，用戶根本不用擔心此過程會占據過多的時間而導致測試過程時間過長。干擾檢測完成后儀器立即啟動變頻輸出裝置；首先變頻到55Hz使輸出端快速平緩地輸出至200伏電壓或者4安培電流，整個過程儀器內部均采用實時監控的手段，保證輸出的穩定可靠。升壓或升流成功后，保持200伏電壓或4安培電流然后進行55Hz（如圖4—4）環境下的檢測分析；當55Hz檢測分析完成后，儀器自動變頻到45Hz進行45Hz（如圖4—5）環境下的檢測分析；經過儀器內部中央處理器的高精度處理，得出并顯示各項測試結果及數據（如圖4—6），包括55Hz所有數據和45Hz所有數據，用戶可以自行選擇查看并打印。整個測試過程的所有數據均是采取的實時檢測并顯示的方式，用戶可以很直觀的觀察監視整個測試過程發生的變化。 圖 4—3圖 4—4圖 4—5圖 4—64.4、時間設置圖 4—74.4、數據管理圖4—8圖4—9圖4—10 圖4—11圖4—12圖4—13五參考接線測試開始前，將測量端的線路引下線可靠接入大地，并將面板左上角的儀器接地端子可靠接入大地，然后分別將電源輸出信號地N和電壓輸出信號地UN分別可靠接入大地，將測試電源輸出端子A、B、C連接到線路測量引下線儀器電源側，將電壓測量端子 UA、UB、UC接入線路引下線線路側，儀器測試接線完成后，再打開線路引下線的接地，以保證設備和操作人員的。5.1、正序阻抗接線（如下圖），零序阻抗也可采用此種接線方法接線，

海西異頻線路參數測試儀按住開始測試不放，當進度條跑滿整個方格的時候，儀器將自動進入的測試過程。為更好的保證測量精度和測量性，儀器首先將對外界干擾信號進行檢測并分析；當然，儀器內部采用的是高端的專業DSP快速處理器來處理，相對用戶來說整個干擾檢測過程就是一瞬間的事情，用戶根本不用擔心此過程會占據過多的時間而導致測試過程時間過長。干擾檢測完成后儀器立即啟動變頻輸出裝置；首先變頻到55Hz使輸出端快速平緩地輸出至200伏電壓或者4安培電流，整個過程儀器內部均采用實時監控的手段，保證輸出的穩定可靠。升壓或升流成功后，保持200伏電壓或4安培電流然后進行55Hz（如圖4—4）環境下的檢測分析；當55Hz檢測分析完成后，儀器自動變頻到45Hz進行45Hz（如圖4—5）環境下的檢測分析；經過儀器內部中央處理器的高精度處理，得出并顯示各項測試結果及數據（如圖4—6），包括55Hz所有數據和45Hz所有數據，用戶可以自行選擇查看并打印。整個測試過程的所有數據均是采取的實時檢測并顯示的方式，用戶可以很直觀的觀察監視整個測試過程發生的變化。 圖 4—3圖 4—4圖 4—5圖 4—64.4、時間設置圖 4—74.4、數據管理圖4—8圖4—9圖4—10 圖4—11圖4—12圖4—13五參考接線測試開始前，將測量端的線路引下線可靠接入大地，并將面板左上角的儀器接地端子可靠接入大地，然后分別將電源輸出信號地N和電壓輸出信號地UN分別可靠接入大地，將測試電源輸出端子A、B、C連接到線路測量引下線儀器電源側，將電壓測量端子 UA、UB、UC接入線路引下線線路側，儀器測試接線完成后，再打開線路引下線的接地，以保證設備和操作人員的。5.1、正序阻抗接線（如下圖），零序阻抗也可采用此種接線方法接線，

<海西>天正華意電氣設備有限公司
海西輸電線路參數測試系統解決方案 <海西>天正華意電氣設備有限公司

海西異頻線路參數測試儀它解決了因長時間找不到接地故障點而不能及時恢復送電引起的的客戶投訴和因售電量減少造成的經濟效益問題；也解決了因人海戰術即人工逐級登桿查找接地故障而耗費大量人力物力的問題。使用該儀器就可以在極短的時間內找出接地故障點。儀器內置電池供電，一次可以工作6小時以上，重量小于8公斤，實用方便，從而很好的解決了上述問題，并使停電查線更為準確、快捷、方便、輕松，具有傳統方法所無可比似的優越性。2.1設備組成單相接地故障點巡查裝置是由信號發生裝置、信號采集器、信號接收定位器三部分組成。（1）信號發生裝置：在故障線路停電狀態下，該裝置向10kV故障線路注入檢測信號，用以檢測接地故障。（2）信號采集器：為手持可移動測量裝置，檢測異頻電流信號用于定位單相接地點。在線路正常運行時，可實時檢測線路負荷電流。（3）信號接收定位器： 用于接收并顯示信號采集器發送異頻電流、負荷電流和鉗表電壓及本機電壓等測量數據，確定故障點方向及位置。2.2操作原理當線路發生接地故障時，在停電狀態下，信號發生裝置向故障線路發送一個具有一定功率的異頻信號，該信號會通過接地點流向大地，即信號源、線路、接地點和大地之間形成回路。

<海西>天正華意電氣設備有限公司

海西異頻線路參數測試儀測試電源輸出（A、B、C、N）插孔（電流測量端子）安裝位置：如圖3—1—。功 能：包含A（黃色）、B（綠色）、C（紅色）和N（黑色）共4個端子，提供儀器測試輸出電源；注 意：測試過程中此輸出端子有較大電流輸出，嚴禁用手觸碰端子金屬部分，以防電擊；3.6、電壓測量輸入（UA、UB、UC、UN）插孔（電壓測量端子）安裝位置：如圖3—1—。功 能：包含UA（黃色）、UB（綠色）、UC（紅色）和UN（黑色）共4個端子，提供儀器測試輸入電壓；注 意：測試過程中嚴禁用手觸碰端子金屬部分，以防電擊；3.7、測量輸入保險管安裝位置：如圖3—1—。功 能：測試過程中保護儀器本身，防止不正常情況下通過輸入端損壞儀器；注 意：測量過程中如出現顯示器上那一相電壓顯示的數據不正確（如數據亂跳動或者始終不變等），則可能此相的保險管已經燒毀；更換保險管時可用十字螺絲刀輕輕擰開外面的黑色護套，然后裝入新的保險管重新擰上外殼即可；3.8、接地接線柱安裝位置：如圖3—1—。功 能：儀器保護接地；注 意：儀器內部自帶接地保護裝置，測試中應當保證接入可靠地網；3.9、輸入電源開關安裝位置：如圖3—1—。功 能：打開此關，儀器上電進入工作狀態。關閉此開關，也同時關閉儀器內部所有電源系統，緊急情況應立即關閉此開關并拔掉輸入電源線；注 意：此開關是自帶漏電保護的空氣開關，當出現后端漏電的情況下此開關將自動斷開，可再次檢查接線后再合上開關；3.10、電源輸入插座（AC220）安裝位置：如圖3—1—。功 能：使用標準大功率專用插座與市電或發電機相連接；注 意：電源線插頭是大號空調插座，一般三角插座可能插不進，可使用儀器附帶的接線排插延長接線；3.11、打印機安裝位置：如圖3—1—。功 能：顯示可打印數據時，將光標移動至“打印”項按確認鍵打印。注 意：打印機為全自動熱敏打印機，打印紙寬55mm。更換打印紙時請使用熱敏打印機專用打印紙，首先按下打印機下部凸起的按鈕，打印機蓋板將自動彈起，然后按順序將打印紙放入打印紙倉內并留少許部分在外面，合上打印機蓋板

海西輸電線路參數測試系統解決方案

海西異頻線路參數測試儀諧振故障信息顯示如圖5.8所示：圖5.8 母線號：諧振線路所在的母線號。母線電壓：諧振線路所在的母線電壓。諧振頻率：諧振線路的諧振頻率。時間：線路發生諧振時的日期和時間。信息序號：右下角記錄的信息總數量，和當前的記錄號，值為20，記錄近所發生的諧振信息。進入菜單時，彈出的為近的記錄信息。打印：對當前記錄進行打印。鍵盤操作：使用“→”“←”方向鍵可選定查看一條接地記錄，使用“↑”“↓”方向鍵可在本條記錄內將光標移至“打印”字符處。當光標處于“打印”時，按“確認”鍵進行打印。如果故障追憶表內無諧振內容，則顯示“無記錄”，按任意鍵返回。c) “故障追憶”： 選擇將追憶表中內容(包括接地、諧振故障信息)；將光標移至對應選項，按“確認”鍵，記憶內容后顯示“成功！”字樣。顯示如圖5.9所示：圖5.9d) “查看裝置參數”： 在運行狀態下，只能瀏覽裝置部分內容的參數，不能修改，如要設置裝置參數，請參照5.2.3 裝置參數設置說明；e） “修改時間”： 系統投入運行時，必須對時間進行正確設定；菜單顯示如圖5.10所示：圖5.10用“←”或“→”鍵移動光標到要修改的位置，按住“↑”鍵增加數值，或按住“↓”鍵減少數值。每按一次，增加或減少一個數值。全部修改完畢后按“確認”鍵保存。按“取消”鍵返回到運行菜單。f） “裝置自檢”： 對裝置內部進行自檢，全部完成并無誤，顯示 “自檢OK!!”。按“取消”鍵返回到運行菜單。菜單顯示如圖5.11所示：圖5.11g） “定值打印”： 當光標鎖定在“定值打印”項，并按“確認”鍵，打印機會將本裝置的各種設定參數打印出來，便于使用者進行保存查閱，打印數據發送完畢后自動返回到運行菜單。5.2.3裝置參數設置菜單設置菜單用于對裝置運行所需的各種參數進行設置，修改，按“確認”即可保存，操作簡便，掉電不丟失。菜單如圖5.12-15所示：圖5.12 圖5.13圖5.14 圖5.15裝置參數設置各項菜單簡要說明如下：a)“裝置型號”：設置裝置型號可確定出線數和跳閘路數，詳細型號定義見表2.1。b)“啟動參數”：可根據現場要求設置各段母線的零序電壓啟動值與電流啟動值。啟動電壓數值范圍為10V~100V。啟動電流數值范圍為0.1A~100A(一次側電流)。

<海西>天正華意電氣設備有限公司 海西輸電線路參數測試系統解決方案

海西異頻線路參數測試儀電源部分電源部分輸出電源為：＋5V 12V。 4.1.1.2人機接口a) 直流電源指示、運行及接地指示；b) 液晶顯示功能：漢字顯示；c) 打印功能：可自動打印接地選線故障信息。d) 存儲功能：存儲裝置定值參數，存儲檢測出的接地、諧振故障信息；e）鍵盤功能：觸摸鍵盤。4.1.1.3信息處理部分a) 檢測接地及選線功能；b) 檢測諧振及消諧功能；c) 檢測斷線功能；d) 通迅功能：RS-232或RS-485通訊接口。4.2選型指南4.2.1裝置尺寸MGL系列裝置，結構都為標準的19" 4U機箱。詳細尺寸及安裝開孔見“ 機箱結構”一章。5裝置使用說明5.1裝置前面板說明裝置面板示意圖如圖5.1所示。圖5.1 前面板示意圖 前面板示意圖說明：①液晶顯示屏：顯示系統的運行狀態及故障信息。②信號指示燈:1)運行信號燈（綠光）：裝置處于運行狀態時，此燈閃爍。2)接地信號燈（紅光）：檢測到系統發生接地故障時，此燈亮，接地消失后 燈滅。3)故障信號燈（紅光）：檢測到系統諧振、斷線故障以及裝置本身故障等情況之一時，此燈亮，故障解除后燈滅。4)跳閘信號燈（紅光）：裝置發出跳閘信號時，此燈亮，按“復歸”鍵燈滅。③ 緊湊型鍵盤：共有六個鍵，“↑、↓、←、→”鍵完成光標的移動及數值的修改 “取消”鍵用于取消某項操作或退出某個菜單；“確認”鍵用于確認某項操作。5.1.1通電前檢查通電前，檢查電源電壓是否正常，接線是否正確，裝置各插接件是否插接牢固。5.1.2通電檢查將裝置通電，觀察板上的運行指示燈和液晶顯示屏。正常情況為：運行燈閃爍，液晶顯示系統運行正常界面。5.2操作說明裝置的操作可分為運行和設置兩部分。裝置在正常狀態下工作時，液晶顯示屏下行顯示當前系統的日期和時間。如要對裝置進行操作，按“確認”鍵進入主菜單。正常運行界面

<海西>天正華意電氣設備有限公司

海西異頻線路參數測試儀諧振故障信息顯示如圖5.8所示：圖5.8 母線號：諧振線路所在的母線號。母線電壓：諧振線路所在的母線電壓。諧振頻率：諧振線路的諧振頻率。時間：線路發生諧振時的日期和時間。信息序號：右下角記錄的信息總數量，和當前的記錄號，值為20，記錄近所發生的諧振信息。進入菜單時，彈出的為近的記錄信息。打印：對當前記錄進行打印。鍵盤操作：使用“→”“←”方向鍵可選定查看一條接地記錄，使用“↑”“↓”方向鍵可在本條記錄內將光標移至“打印”字符處。當光標處于“打印”時，按“確認”鍵進行打印。如果故障追憶表內無諧振內容，則顯示“無記錄”，按任意鍵返回。c) “故障追憶”： 選擇將追憶表中內容(包括接地、諧振故障信息)；將光標移至對應選項，按“確認”鍵，記憶內容后顯示“成功！”字樣。顯示如圖5.9所示：圖5.9d) “查看裝置參數”： 在運行狀態下，只能瀏覽裝置部分內容的參數，不能修改，如要設置裝置參數，請參照5.2.3 裝置參數設置說明；e） “修改時間”： 系統投入運行時，必須對時間進行正確設定；菜單顯示如圖5.10所示：圖5.10用“←”或“→”鍵移動光標到要修改的位置，按住“↑”鍵增加數值，或按住“↓”鍵減少數值。每按一次，增加或減少一個數值。全部修改完畢后按“確認”鍵保存。按“取消”鍵返回到運行菜單。f） “裝置自檢”： 對裝置內部進行自檢，全部完成并無誤，顯示 “自檢OK!!”。按“取消”鍵返回到運行菜單。菜單顯示如圖5.11所示：圖5.11g） “定值打印”： 當光標鎖定在“定值打印”項，并按“確認”鍵，打印機會將本裝置的各種設定參數打印出來，便于使用者進行保存查閱，打印數據發送完畢后自動返回到運行菜單。5.2.3裝置參數設置菜單設置菜單用于對裝置運行所需的各種參數進行設置，修改，按“確認”即可保存，操作簡便，掉電不丟失。菜單如圖5.12-15所示：圖5.12 圖5.13圖5.14 圖5.15裝置參數設置各項菜單簡要說明如下：a)“裝置型號”：設置裝置型號可確定出線數和跳閘路數，詳細型號定義見表2.1。b)“啟動參數”：可根據現場要求設置各段母線的零序電壓啟動值與電流啟動值。啟動電壓數值范圍為10V~100V。啟動電流數值范圍為0.1A~100A(一次側電流)。

<海西>天正華意電氣設備有限公司 海西輸電線路參數測試系統解決方案
海西輸電線路參數測試系統解決方案 <海西>天正華意電氣設備有限公司

海西異頻線路參數測試儀同時，也證明了電橋法因無法克服線路上的工頻感應電壓的干擾而不可能在輸電線路上予以應用。以下實測時數據和波形的的具體分析：2006年9月29日1、線路全長A相與地全長B相與地全長A相與B相全長2、線路斷線/斷路故障（1組）A相斷線B相短路A相B斷線B相斷線（2組）B相短路A相斷線（3組）測其中一項對地（A相B相短接）A相對地短路B相對地短路（4組）A相對草B對草地（5組）B相對地接800歐電阻B相接樹A相1、A相2到樹A相對地閃絡性故障2007年11月9日～10日在福建電力試驗研究院模擬故障試驗波形集11月9日在蘭高線上的測試波形：（線路全長16894m，在第107﹟桿塔處進行斷線、短路模擬試驗項目）①15:04 B相斷線（開路）測得開路全長距離為16894m。（游標卡在發射脈沖和回波脈沖前沿拐點上的有效讀數范圍16877～16925m，即是說在這個讀數范圍內都可視同為正確的，有148m讀數誤差范圍）②15:08 A相對鐵塔（地）短路 測得短路全長為16894m。有效讀數范圍16877～16925m。③15:33 B相對地短路 測得短路全長為16894m。有效讀數范圍16877～16925m。在99﹟桿塔處進行斷線、短路模擬試驗④16:42 B相對地短路 測得短路距離為15527m。有效讀數范圍15470～15550m。有80m讀數誤差范圍。

<海西>天正華意電氣設備有限公司

海西異頻線路參數測試儀它解決了因長時間找不到接地故障點而不能及時恢復送電引起的的客戶投訴和因售電量減少造成的經濟效益問題；也解決了因人海戰術即人工逐級登桿查找接地故障而耗費大量人力物力的問題。使用該儀器就可以在極短的時間內找出接地故障點。儀器內置電池供電，一次可以工作6小時以上，重量小于8公斤，實用方便，從而很好的解決了上述問題，并使停電查線更為準確、快捷、方便、輕松，具有傳統方法所無可比似的優越性。2.1設備組成單相接地故障點巡查裝置是由信號發生裝置、信號采集器、信號接收定位器三部分組成。（1）信號發生裝置：在故障線路停電狀態下，該裝置向10kV故障線路注入檢測信號，用以檢測接地故障。（2）信號采集器：為手持可移動測量裝置，檢測異頻電流信號用于定位單相接地點。在線路正常運行時，可實時檢測線路負荷電流。（3）信號接收定位器： 用于接收并顯示信號采集器發送異頻電流、負荷電流和鉗表電壓及本機電壓等測量數據，確定故障點方向及位置。2.2操作原理當線路發生接地故障時，在停電狀態下，信號發生裝置向故障線路發送一個具有一定功率的異頻信號，該信號會通過接地點流向大地，即信號源、線路、接地點和大地之間形成回路。

<海西>天正華意電氣設備有限公司

海西異頻線路參數測試儀選中項目顯示區；此區域多能同時添加四個測試項目，如需要添加其它測試項目請先點擊下方刪除單項數據或清空單項列表，然后再另行添加。3，項目詳細數據顯示區；此區域又分為四個小表格；個表格為基本信息欄，顯示一些基本測量條件供用戶自行填寫，以便生成報告文件的時候一起寫入報告中保存。第二個表格為測試過程中45Hz和55Hz詳細數據。第三個表格為每一相的測試結果數據。第四個表格為總結果以及每公里換算值。4，功能按鍵選擇區；此區域共七個鍵從左至右分別為導入數據、添加、生成標準報告、單項數據報表、刪除單項數據、清空數據列表和推出系統。6.2、數據導入點擊導入數據按鍵，在彈出的對話框中選擇數據文件。6.3、基本信息填寫因為報告文件中需要一些做試驗時的環境參數，所以在右邊的基本信息欄中提供一些可供用戶自行填寫的空白區域，當這些參數在軟件中填寫好之后，那么生成的報告文件中就會自動添加；如果在軟件中沒有填寫，那么報告中相應的選項也為空。附錄A ___工頻參數測量試驗報告試驗日期: 報告日期:）銘牌參數位置線路型號地線型號長度(km)（二）線路參數理論計算值 （架空線路部分） 正序阻抗（Ω）零序阻抗（Ω）（三）現場干擾測量感應電壓測量結果（相對地感應電壓）

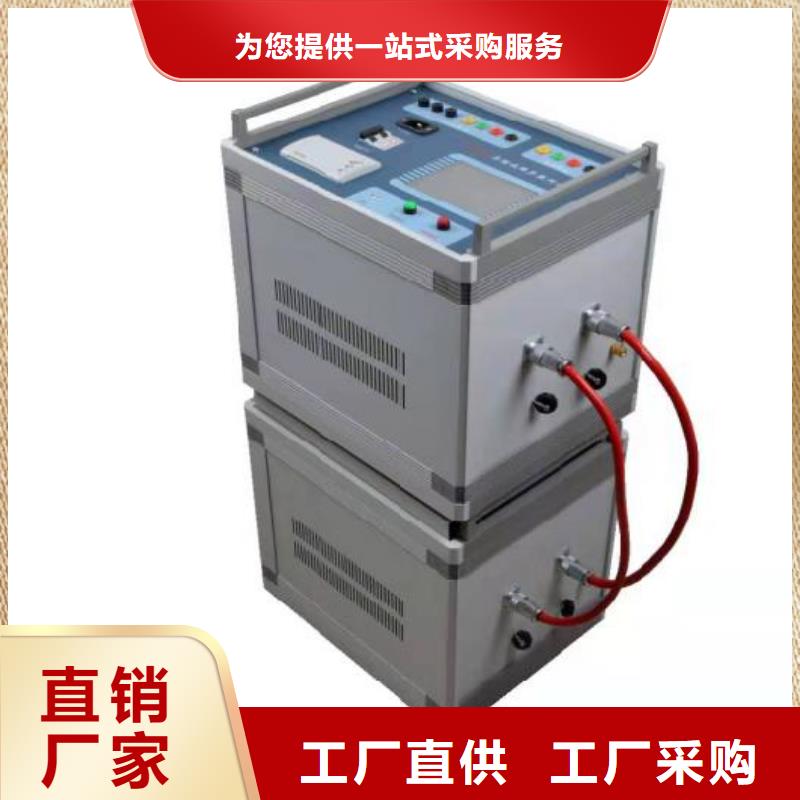

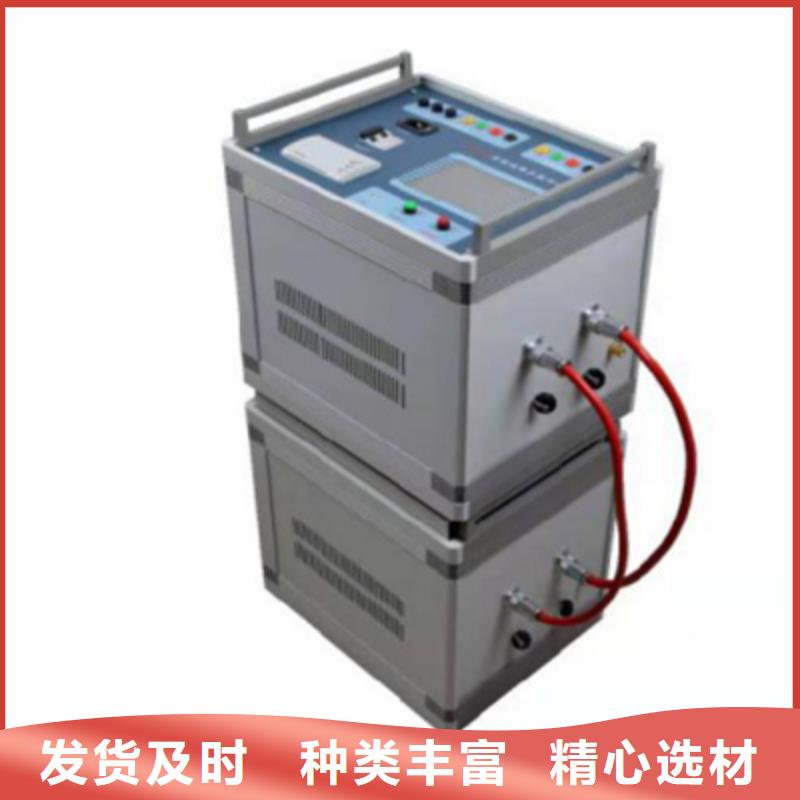

海西異頻線路參數測試儀異頻線路參數測試儀是現場測試各種高壓輸電線路(架空、電纜、架空電纜混合)工頻參數的高精度測試儀器。儀器內置變頻電源模塊，可變頻調壓輸出電源。頻率可變為45Hz或55Hz，采用數字濾波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。隨著電網的發展和線路走廊用地的緊張，同桿多回架設的情況越來越普遍，輸電線路之間的耦合越來越緊密，在輸電線路工頻參數測試時干擾越來越強，嚴重影響測試的準確性和測試儀器設備的性，針對這一問題，我們開發了新一代輸電線路異頻參數測試系統，集成變頻測試電源、精密測量模塊、DSP高速數字處理芯片及獨有的抗感應電壓電路；有效地強干擾的影響，保證儀器設備的，能極其方便、快速、準確地測量輸電線路的工頻參數。儀器主要具有如下特點：?體積小、重量輕在原來一體機的基礎上把主機和電源獨立開來，極大地方便了使用、運輸和售后。是目前國內同等產品當中體積小、重量輕的；為試驗提供了一種簡單便捷的試驗手段。?接入電源簡單方便儀器所有測量過程僅僅只需接入市電220V電壓即可，解決現有測量方法中現場380V電壓接入不方便的麻煩。?的抗感應電壓能力儀器內部采用獨特的（號：9.X）抗感應電壓電路，保證儀器能夠承受更高的感應電壓，能夠在上萬伏的高感應電壓下正常工作。?變頻技術、精準測量抗干擾能力強，由儀器內部自帶變頻電源模塊提供儀器測量輸出電源，頻率可變為45Hz或55Hz，并采用數字濾波技術，有效地避開了現場各種工頻干擾信號，使儀器實現高精度、準確可靠的測量。?DSP高速處理器精準快速，儀器內部采用專業的DSP快速數字信號處理器作為處理核心，在保證測量數據精準的前提下，大大的了一起本身的運算處理能力。
