南平變壓器油色譜在線監測系統工作流程1、變壓器油經閉路循環進入油氣分離室，受檢油樣在真空環境及電磁激振作用下，實現油氣分離。2、經冷阱除油后，分離出的故障特性氣體導入氣體定量室后，在載氣的作用下流經色譜柱。利用色譜柱對各個氣體組份具備不同的吸附\解附作用，使故障特性氣體被依次分離。3、氣敏傳感器按出峰順序對故障特性氣體逐一進行檢測，并將故障氣體的濃度特性轉換成電信號。4、數據處理單元對電信號進行分析處理，分別計算出故障氣體各組份濃度。5、通信模塊將氣體組份濃度、載氣壓力狀態、譜圖等數據信息按照TCP/IP、IEC61850通信協議上送過程層網絡，變壓器狀態監測主IED故障診斷系統對色譜數據進行綜合分析診斷，超過設定注意值時進行報警，實現變壓器故障的在線監測。3.4系統結構圖3-1系統結構在功能上劃分為油樣獲取單元、油氣分離單元、載氣單元、色譜檢測單元、控制與數據處理單元、通信接口單元。1、油樣獲取單元經油泵強循環從變壓器主油箱取得油樣，并送入脫氣室。

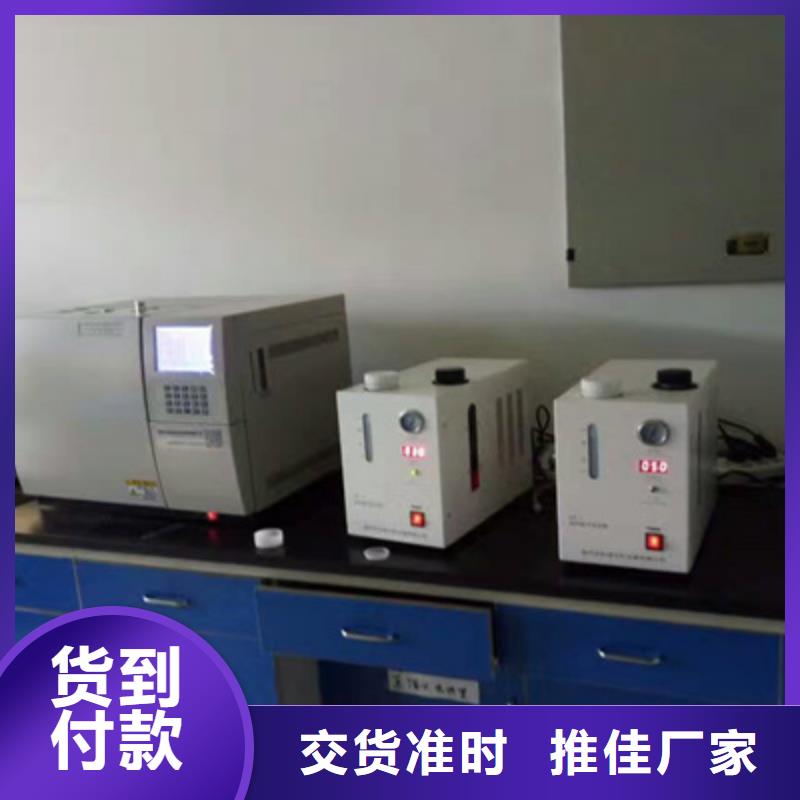

南平變壓器油色譜在線監測系統 開箱檢查按裝箱單清點儀器和附件。第二章 儀器工作原理、結構及安裝一、儀器工作原理絕緣油色譜分析儀是一種多組份混合物的分離與檢測的分析工具。它是以氣體為流動相，采用沖洗法的柱色譜技術。從結構上看，又是一個載氣連續運行的自動記錄儀器。其工作流程見圖二。氣相色譜分離是利用試樣中各組份在色譜柱中的氣相和固定液液相間的分配系數不同，當汽化后的試樣被載氣帶入色譜柱中運行時，組份就在其中的兩相間進行反復多次的分配（吸附-脫附或溶解-釋放），由于固定相對各組份的吸附或溶解能力不同（即保留作用不同），因此各組份在色譜柱中的運行速度就不同，經過一定的柱長后，便彼此分離，順序離開色譜柱進入檢測器，經檢測器后轉換為電信號送至色譜數據處理裝置處理。圖二 絕緣油色譜分析儀工作流程示意圖二、儀器整機結構變壓器油色譜儀由主機(包括進樣、色譜分離、檢測及電氣、氣路控制系統)、色譜數據處理機或工作站組成。主機分為：色譜柱室（包括進樣和檢測器）和氣路、電氣控制部分。1、氣路變壓器油色譜儀采用先進的氣路結構，三柱三氣路操作。氣路流程可靠、靈活、易于擴展，基線穩定性好。基本氣路為9路（其氣路流程見圖三），可擴展到21路。氣路控制面板位于儀器整機右下側（見圖一儀器外型結構），圖三 變壓器油色譜儀氣路流程圖使用填充柱操作時：載氣分為載氣1和載氣2，經穩壓閥與穩流閥調節后分別與汽化室1和汽化室2連接，并有壓力表指示。

<南平>天正華意電氣設備有限公司 南平變壓器油色譜分析儀、變壓器油色譜分析儀廠家直銷—薄利多銷

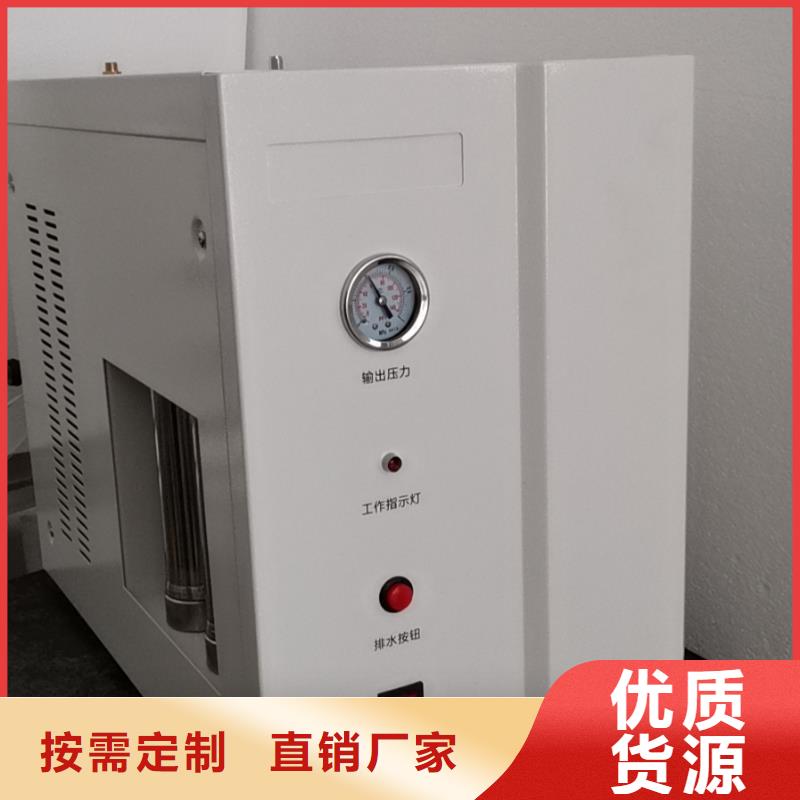

南平變壓器油色譜在線監測系統 電源：儀器用220V/50HZ交流電源，電源的輸入線路的承受功率，必須大于儀器消耗功率(約3kw)；電源接線板要接觸可靠；當外供電源電壓波動較大時，要用5～10kw的穩壓器或調壓器及時調壓，否則將對儀器性能產生重大影響。（3）地線：為保證儀器性能及使用者的人身，儀器必須和大地可靠相連。建議用銅網或銅板埋入一米深以下的濕土中，土中加1Kg食鹽，來埋設地線。用2 mm＊10 mm的扁銅帶電焊引出并接到儀器的接地端，不允許用電源中線代替地線，不允許將地線接在自來水管或暖氣片上。（4）氣源與氣路管路：須用高純惰性氣體和純凈空氣。氮氣和氫氣要由高壓鋼瓶或氮氣、氫氣發生器供給。空氣可由無油空壓機供給，方便時用高壓鋼瓶。用高壓鋼瓶時，氮氣、空氣可用氧氣減壓閥（0-25MPa/0-2.5MPa）氫氣為專用氫氣減壓閥，為反絲（0-25MPa/0-0.4MPa）.本儀器對三種氣源減壓閥輸出壓強要求為：載氣（N2）：0.4MPa 氫氣：0.25MPa 空氣：0.4MPa。當使用電子捕獲檢測器時，載氣必須用純度為99.999％以上的高純氮氣，再加上脫氧管。安裝注意以下幾點：?先參閱有關使用高壓鋼瓶的資料，按要求操作，裝好減壓表。?氣瓶放置牢靠，周圍嚴防明火和電火花存在。（5）電子捕獲檢測器使用Ni63放射源，需在檢測器的排出口裝上排氣管、使氣體排出室外，同時用標簽注明有放射性同位素存在。（排出口高出房頂，且管口朝下，以防進雨。）。

<南平>天正華意電氣設備有限公司 南平變壓器油色譜分析儀、變壓器油色譜分析儀廠家直銷—薄利多銷

南平變壓器油色譜在線監測系統系統氣密性檢查程序；氣源接通后，由減壓閥給定壓力0.4MPa，在步檢查無問題的前體下，進行下一步打開儀器主機機箱蓋板，松開相應氣路緊固壓帽，將氣路接線端用盲堵頭封閉，并保證出氣口的氣密性。打開儀器前面板的控制閥，讓系統充氮氣到0.32Mpa，讓氣體平衡2分鐘后，關閉減壓閥。觀察氣路面板壓力表相應壓力的壓力變化，10分鐘后壓力若有顯著變化，則說明系統有漏氣，需要進行檢漏試驗。其檢漏方法同上。檢漏過程中一定要盡量少的使用漏液，檢漏后必須及時檢漏液以防污染氣路系統。儀器出廠前系統氣密性經過嚴格試驗，儀器啟動前此項不是必做項目。只有確切系統有故障，或更換氣路部件方可進行此試驗。6、通電前的檢查檢查電源接線是否正確；檢查氣路連接是否完整，并檢查氣體種類是否與要求相符；檢查鋼瓶是否固定，減壓閥的壓力范圍是否符合要求；檢查并熟悉儀器整體結構。鍵盤設定方法、各項控制開關、氣路系統，并參照本說明書的有關章節熟悉每個氣體流量調節閥的作用及調節方法。當氣源使用鋼瓶供氣時，每個鋼瓶必須裝配一個氣體減壓閥，以將高壓氣體減到所需的壓力值，減壓閥只能使用一種氣體，不得混用。一般鋼瓶貯存的氣體壓力為15、20、30Mpa三種。其中常用的為15Mpa的氣體鋼瓶，鋼瓶氣的容量為40升左右。由于鋼瓶內部氣體壓力比較大，所以使用時一定要注意。必須嚴格遵守有關鋼瓶的使用規則。使用鋼瓶氣的優點是種類齊全，壓力穩定、氣體純度高、安裝容易、更換方便。缺點是某些城市供應比較困難，運輸麻煩且價格比較高。

南平變壓器油色譜在線監測系統凈化裝置內部的填充物要做到定期活化或更換，否則將失去應有的作用。長期使用含水量高的氣體會減少色譜柱的使用壽命，降低儀器的穩定性及污染氣路系統使儀器不能正常工作。2、開箱儀器到貨以后，請及時檢查儀器外包裝，并對照發貨單清點檢查數量的完整性。如發現外包裝已破損或配套部件遺失時，請及時與運輸部門取得聯系，并通知供應商，以便及時妥善地處理。拆箱后請檢查儀器外觀質量，查看在運輸中有無破損現象，并對照裝箱清單點附件、備件數量是否相符。儀器配置情況與產品訂貨單是否一致，功能是否完整，各轉動活動部位是否靈活可靠。若發現遺漏物品、裝配差錯或工作性能不完整時，請及時將信息反饋給供應商。以便及時妥善地處理。3、電源及信號連接本儀器的電源及信號接頭在儀器的后部（對應處印有文字說明），通電前檢查儀器電源輸入端電源插頭、保險絲座、電源插座是否滿足儀器使用要求，接地線是否良好。儀器電源總開關位于儀器的右側板的下側。儀器配電和其它用電設備單獨配置，以避免相互干擾。儀器各控制器各自帶有自己的信號輸出端口，儀器可同時安裝三個控制器（TCD、FID、ECD），或其中FPD、NPD。輸出信號線為通用型。儀器輸出信號可與記錄儀、數據處理機或色譜工作站等記錄裝置直接連接。4、氣路連接儀器氣源通過外徑Φ3mm的氣路管與氣路入口接頭（位于儀器機箱后側面下部）分別對應相連接（見下圖）。氣路管要用無油干凈的不銹鋼管或紫銅管或乙烯管、聚四氟乙烯管，注意經常性地檢查、維護，以防止泄漏事故發生。

<南平>天正華意電氣設備有限公司 南平變壓器油色譜分析儀、變壓器油色譜分析儀廠家直銷—薄利多銷

南平變壓器油色譜在線監測系統工作流程1、變壓器油經閉路循環進入油氣分離室，受檢油樣在真空環境及電磁激振作用下，實現油氣分離。2、經冷阱除油后，分離出的故障特性氣體導入氣體定量室后，在載氣的作用下流經色譜柱。利用色譜柱對各個氣體組份具備不同的吸附\解附作用，使故障特性氣體被依次分離。3、氣敏傳感器按出峰順序對故障特性氣體逐一進行檢測，并將故障氣體的濃度特性轉換成電信號。4、數據處理單元對電信號進行分析處理，分別計算出故障氣體各組份濃度。5、通信模塊將氣體組份濃度、載氣壓力狀態、譜圖等數據信息按照TCP/IP、IEC61850通信協議上送過程層網絡，變壓器狀態監測主IED故障診斷系統對色譜數據進行綜合分析診斷，超過設定注意值時進行報警，實現變壓器故障的在線監測。3.4系統結構圖3-1系統結構在功能上劃分為油樣獲取單元、油氣分離單元、載氣單元、色譜檢測單元、控制與數據處理單元、通信接口單元。1、油樣獲取單元經油泵強循環從變壓器主油箱取得油樣，并送入脫氣室。

<南平>天正華意電氣設備有限公司 南平變壓器油色譜分析儀、變壓器油色譜分析儀廠家直銷—薄利多銷
<南平>天正華意電氣設備有限公司 南平變壓器油色譜分析儀、變壓器油色譜分析儀廠家直銷—薄利多銷

南平變壓器油色譜在線監測系統．更換色譜柱2．載氣污染2．更換或再生載氣過濾器3．載氣流速太高3．重新調節載氣流速4．接地不良4．檢查并做好良好的接地5．高阻污染5．清洗污染的高阻6．進樣器污染6．清洗進樣器中進樣管7．空氣或氫氣流速太高或太低（FID）7．重新調節空氣或氫氣的流速8．空氣或氫氣污染8．更換氫氣或空氣過濾器9．水冷凝在FID中9．增加FID溫度水分10．高頻信號線故障10．檢查高頻信號線額外峰故障判斷檢查方法及修理1．前一樣品的高阻分峰1．待前一次樣品全部溜出后再進樣2．冷凝在層析柱中的水分在出峰2．安裝或再生凈化器的操作條件要適當選擇3．樣品分解3．降低進樣器溫度4．樣品被污染4．保證樣品干凈鋸齒型基線故障判斷檢查方法及修理1．穩流閥膜片疲勞1．換膜片或修理閥2．載氣瓶減壓閥輸出壓力變化2．調節載氣閥減壓的壓力在另一位置3．氣流的流量不當3．重新設置氣流的流量反峰故障判斷檢查方法及修理1．氫氣流量過大（FID）1．調整氫氣流量2．正負開關弄錯2．改變正負開關到正確的位置3．參比池與測量池的鎢絲引線搞錯（TCD）3．檢查參比池與測量池鎢絲的引線情況。沒有進樣而基線單方向變化（FID）故障判斷檢查方法及修理1．檢測器溫度太低1．提高檢測器溫度色譜柱溫停止加溫或失控2．檢修控溫系統和加熱絲鉑電阻3．探漏單方向基線漂移故障判斷檢查方法及修理1．檢測器溫度大幅度變化1．穩定檢測器溫度2．放大器零點漂移2．檢修放大器各部件3．柱溫大幅度增加或減少3．穩定色譜柱溫度4．漏氣4．探漏升溫時不規則基線變化故障判斷檢查方法及修理1．柱流失過多1．選擇適當色譜柱，使用柱溫應遠低于固定液使用溫度，老化柱子2．沒有選擇好合適的操作條件2．選擇合適的操作條件3

南平變壓器油色譜在線監測系統 歷史數據出提供如圖6所示圖表功能外，用戶也可通過日報表界面的導出功能鍵。實現數據的導出功能，將數據保存在用戶指定的位置。日報表功能圖示圖6.13 日報表圖6.14 譜圖圖6.15 故障診斷—立方體圖示法圖6.16 故障診斷—大衛三角形法圖日報表數據導出6.4.2歷史數據圖示歷史數據的查詢需定義所查詢數據的時間區間，如圖：圖6.18 歷史數據查詢時間定義圖6.19 濃度報表圖6.20 綜合報表圖6.21 常數坐標趨勢圖圖6.22 對數坐標趨勢圖6.5 參數設置本系統參數設置功能僅限于供應商安裝人員、用戶專業維護人員使用。該功能操作將直接影響到系統、平穩運行。該功能操作采用權限設置，只有經權限許可的技術人員才可進入該功能系統，以確保系統正常使用。參數設置分采樣參數、實時操作、計算參數、報警參數設置四種功能。以下按圖示分別說明。圖6.23是進入參數設置功能系統的權限界面，只有經授權許可的技術人員輸入密碼后方可登陸。圖6.23 進入參數設置功能權限設置采樣參數功能包含三部分信息設置：基本信息、采樣設置、模式設置。基本信息包含該受檢變壓器現場主機本地IP地址、受檢變壓器的站點、變壓器編號及現場主機的相關信息。IP地址是實現上下位機通訊的代碼，必須與下位機IP一直。采樣設置是系統采樣的必要設定。

<南平>天正華意電氣設備有限公司 南平變壓器油色譜分析儀、變壓器油色譜分析儀廠家直銷—薄利多銷
南平變壓器油色譜分析儀、變壓器油色譜分析儀廠家直銷—薄利多銷 <南平>天正華意電氣設備有限公司

南平變壓器油色譜在線監測系統否則可能危害本系統和變壓器的運行。1.4產品特點1、 真空與電磁振蕩脫氣技術采用的真空與電磁振蕩相結合的脫氣技術可在低真空度條件下，利用電磁激振與溶質的真空揮發共同形成溶解氣體的循環自激，在無任何介質介入的前提下，實現變壓器油溶解氣體的快速有效分離。脫氣效率高、時間短、重復性好，避免對變壓器絕緣油的污染。2、冷阱技術在油色譜檢測中存在油氣對色譜柱活性物質的污染，這將嚴重影響色譜柱的分離效果，降低色譜柱使用壽命。通常采用活性劑（如活性碳等）對分離出來的故障氣體進行吸附過濾，可有效降低油氣對色譜柱污染。但活性劑的活化再生特性無法滿足在線監測系統長時期穩定運行要求。冷阱是在一定的低溫環境下，將變壓器油C3以上有機物揮發成份實現有效冷凝，徹底避免油氣對色譜柱的污染，實現系統免維護要求。3、復合色譜柱用復合單柱取代雙柱，簡化系統結構。復合色譜柱在一定溫度環境下，可有效分離H2、CO、CH4、C2H6、C2H4、C2H2等六種故障氣體，且在不同恒溫條件下，各氣體出峰面積不變，不影響系統數據處理的捕峰條件，適用于現場安裝的變壓器油色譜在線監測裝置。復合色譜柱具有柱效率高，抗污染性能好，使用壽命長等特點。4、氣體檢測器技術采用集成傳感技術，敏感元件和控制電路集成在獨特的陶瓷硅芯片上，對應設計的故障氣體受檢氣室，具有小的死體積，可大大提高檢測靈敏度。和FID、TCD傳感器相比，不怕中毒，壽命長。和其他非色譜檢測法對比，檢測器構造簡單，體積小巧，檢測靈敏度高。5、支持TCP/IP、IEC61850通信協議氣體組份濃度、載氣壓力狀態、譜圖等數據信息可采用SV/GOOSE形式傳輸至過程層網絡，支持TCP/IP通訊協議并支持智能變電站基于IEC61850通信要求，可實現與其他廠商的變壓器狀態監測主IED的無縫接入

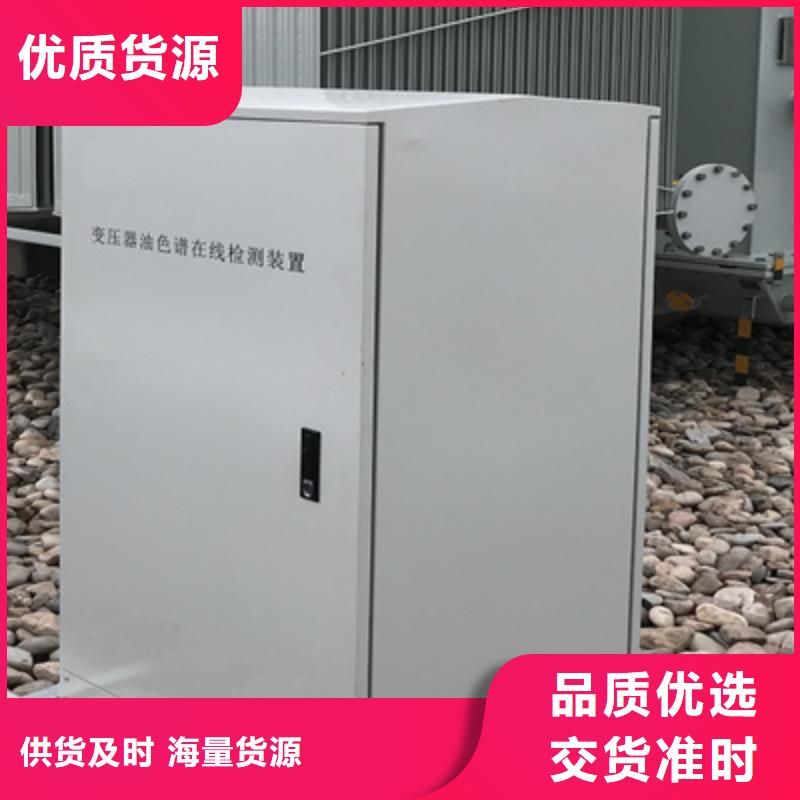

南平變壓器油色譜在線監測系統油氣分離單元采用真空與電磁振蕩相結合的脫氣方法，將氣體從油中分離出來，并導入定量室。3、載氣單元為色譜檢測提供流速、流量恒定的流動相，保證色譜分離的準確性和穩定性。4、色譜檢測單元采用復合型色譜柱及基于集成傳感技術的檢測器，實現多組份氣體的分離和檢測。5、控制與數據處理單元按照工藝流程實現對控件的順序控制，實現載氣調節、溫度控制，完成信號調理、轉換和數據計算。6、通信接口單元按照TCP/IP、IEC61850通信協議，將數據信息上傳至過程層網絡。3.5數據通信功能裝置適用于符合TCP/IP、IEC61850標準的全智能變電站，氣體組份濃度、載氣壓力狀態、二維譜圖等數據信息采用MMS方式傳輸至過程層網絡。裝置可提供兩路電氣以太網接口，用于與變壓器狀態監測主IED通訊，或者將數據信息直接上送站端一體化信息平臺。4硬件結構4.1結構與安裝圖4-1外形尺寸現場數據采集器外形尺寸為：1400×720×420mm4.2面板說明1、運行指示：裝置主CPU運行指示，常開狀態。2、控制指示：裝置各部件運行指示，常開狀態。

<南平>天正華意電氣設備有限公司 南平變壓器油色譜分析儀、變壓器油色譜分析儀廠家直銷—薄利多銷

南平變壓器油色譜在線監測系統此參數的設定將直接影響系統檢測性能與檢測結果。一般情況下，該參數在出廠前一調試設定完畢，現場無需重新設定。如出現變故，需重新設定，必須在相關專業技術人員的監護下操作。模式設置主要用來設定采樣開始時間與采樣周期，用戶可根據具體情況設置該現場主機的采樣模式。圖6.24 采樣參數設置界面實時操作功能包含時間校準、開始采樣、停止采樣、獲取單次數據、獲取全部數據、所有數據等功能。該功能主要為用戶提供實時的遠程操作，實現現場主機的隨機采樣、數據獲取、對時、多余數據等功能，達到變壓器油色譜分析實效性目標。以上陳述的所有操作及該現場主機的實時運行信息，本界面的信息框中均有明細記錄，用戶可通過該信息查詢了解現場主機及系統運行的詳細信息。圖6.25 實時操作界面計算參數功能鍵設置了如圖6.26所示的權限功能，該功能只有具備管理員權限的專業技術人員方可操作。圖6.26 計算參數設置界面本檢測系統報警設置為用戶提供自主報警參數的設置功能。系統默認值均為“0”。供應商建議用戶采用IEC標準設置氫氣、總烴、乙炔報警門限，其余用戶可按需要設置。對于報警門限值的設定供應商建議按不同變壓器的運行狀況設置不同的報警值，但報警值不宜過小，以免造成不必要的、頻繁的報警。IEC標準氫氣一級門限：1501μL/L；總烴一級門限：1501μL/L；乙炔（220KV等級變壓器）一級門限：31μL/L。圖6.27報警參數設置界面

<南平>天正華意電氣設備有限公司
南平變壓器油色譜分析儀、變壓器油色譜分析儀廠家直銷—薄利多銷 <南平>天正華意電氣設備有限公司

南平變壓器油色譜在線監測系統系統氣密性檢查程序；氣源接通后，由減壓閥給定壓力0.4MPa，在步檢查無問題的前體下，進行下一步打開儀器主機機箱蓋板，松開相應氣路緊固壓帽，將氣路接線端用盲堵頭封閉，并保證出氣口的氣密性。打開儀器前面板的控制閥，讓系統充氮氣到0.32Mpa，讓氣體平衡2分鐘后，關閉減壓閥。觀察氣路面板壓力表相應壓力的壓力變化，10分鐘后壓力若有顯著變化，則說明系統有漏氣，需要進行檢漏試驗。其檢漏方法同上。檢漏過程中一定要盡量少的使用漏液，檢漏后必須及時檢漏液以防污染氣路系統。儀器出廠前系統氣密性經過嚴格試驗，儀器啟動前此項不是必做項目。只有確切系統有故障，或更換氣路部件方可進行此試驗。6、通電前的檢查檢查電源接線是否正確；檢查氣路連接是否完整，并檢查氣體種類是否與要求相符；檢查鋼瓶是否固定，減壓閥的壓力范圍是否符合要求；檢查并熟悉儀器整體結構。鍵盤設定方法、各項控制開關、氣路系統，并參照本說明書的有關章節熟悉每個氣體流量調節閥的作用及調節方法。當氣源使用鋼瓶供氣時，每個鋼瓶必須裝配一個氣體減壓閥，以將高壓氣體減到所需的壓力值，減壓閥只能使用一種氣體，不得混用。一般鋼瓶貯存的氣體壓力為15、20、30Mpa三種。其中常用的為15Mpa的氣體鋼瓶，鋼瓶氣的容量為40升左右。由于鋼瓶內部氣體壓力比較大，所以使用時一定要注意。必須嚴格遵守有關鋼瓶的使用規則。使用鋼瓶氣的優點是種類齊全，壓力穩定、氣體純度高、安裝容易、更換方便。缺點是某些城市供應比較困難，運輸麻煩且價格比較高。

南平變壓器油色譜在線監測系統 檢測器控制界面FPD的靈敏度為0到3靈敏度、NPD的靈敏度為0到3，0靈敏度、在運行不同的檢測器時，必須選擇相對應的極性、電流、量程的值。具體的輸入方法：同上述一樣，將光標移至你將要的極性、電流或量程的位置依次按《數字》＋《確認》鍵即可。在此狀態欄〡溫控〡檢測器〡事件〡程序升溫〡輔助功能〡，按右移光標鍵《 》，光標移至《事件》欄上，然后按《確認》鍵，則顯示屏變為圖[十五]界面。此界面為事件控制設置，事件分均設有5開5關。可進行全部設置，例如電磁閥的開關來控制六通閥的自動進樣、切換等。控制分流/不分流時，初始設置 要均設為：開5關，時間是累加的。 事件控制設置界面 程序升溫界面按《Menu》鍵后，將光標右移至《程序升溫》欄上，再按《確認》，則顯示屏顯示界面。即為程序升溫界面。如圖0狀態為恒溫狀態（即初溫溫度恒定狀態）。程序升溫階數共8階，恒溫度，時間范圍，升溫速0~40℃在程序升溫工作狀態中，界面上將顯示 數字/數字、 數字/數字或 數字/數字符號，其中 表示處于恒溫狀態， 表示處于升溫狀態， 表示處于降溫狀態，數字/數字：上面的數字表示現所處的階數，下面的數字為程序升溫的總階數。柱恒溫箱程序升溫曲線見分別為階、第n階綜溫溫度，T0為初溫溫度。分別為階、第二階第n階終溫溫度恒定時間，t0為初溫溫度恒定時間。分別為階、第二階第n階升溫速率。設置好升溫速率、恒溫溫度、恒溫時間后，按《START》鍵啟動程序，或按兩次《Menu》鍵狀態欄顯示〡啟動程序〡停止程序〡查看/報警，再按《確定》鍵啟動程序 程序升溫曲線再按《Menu》鍵，狀態欄顯示〡溫控〡檢測器〡事件〡程序升溫〡輔助功能〡，將狀態欄的光標，移至《輔助功能》欄，并按確定鍵《確定》，則狀態欄顯示〡用戶配置〡儀器參數〡保護溫度〡秒表〡，此時光標處于《用戶配置》欄，再按確定鍵《確定》后，則顯示界面，即輔助功能界面。在此可重新設子置時間和日期。鍵盤音的設置：0~99
