威海架空線路故障測試儀為采集器正向夾持的信號波形，圖26為同一信號反向夾持的信號波形，夾持方向不同波形相反不影響檢測結果。?如圖27為檢測到不穩定的信號時的波形；?如圖28位檢測到的穩定的小信號的波形；7.3定位步驟:定位故障由定線、定段和定點組成。7.3.1定線：首先確定故障線路，將高壓主機信號線搭在待測線路上，向故障相注入高壓直流信號，該信號將沿線路流至故障點，并經故障點流入大地。這樣，從信號注入處至故障點會有等值的直流電流。通過查看主機開始檢測屏幕中的“接地狀態”查看線路上是否存在故障。7.3.2定段：檢測到線路發生故障，然后確定故障的區段。圖29 故障配電線路示意圖用采集器在線路主要分支測量信號，接收器故障檢測將顯示故障點位置是在上游或下游，上游表示故障在靠近信號輸入方向，下游表示故障在遠離信號輸入方向。按照上述方法，就可以準確確定故障區段。例如上圖中所示，在節點“a”處測量，確定粗線（紅線）部分為故障區段。7.3.3定點：當確定故障區段后，主機輸出的信號將沿線路經故障點流入大地（如下圖），根據此特點即可采用二分法進一步定位故障。圖30故障信號流向圖二分法：①　在故障線路中間位置塔桿兩側檢測信號電流，通過采集器測量到的信號后，將在接收器上顯示故障是在上游還是在下游。若在塔桿輸入/輸出兩側側均為上游，則表示故障在信號靠近的主機側；若在塔桿輸入/輸出兩側側均為下游，則表示故障在信號遠離主機側；若在塔桿輸入側為下游輸出側為上游，則表明故障就在此處。②若在上述檢測后，確定故障在下游，則在下游線路中間位置進行第二次測量，并重復上述的測量過程，然后逐步縮小故障范圍后，直至找到故障點位置。注：當檢測到塔桿兩側的信號值有明顯不同時（兩側相差大于5mA），很有可能存在故障，請重點檢查此處。8售后服務：8.1凡購本公司產品隨機攜帶產品保修單，訂購產品交貨時，請當場檢驗并填好保修單。8.2自購機之日起，在保修期內，維修不收取維修費；保修期外，維修調試收取適當費用。8.3電池屬消耗品，不在保修范圍內。8.4屬下列情況之一者不予保修：8.5用戶對儀器有自行拆卸或對儀器工藝結構有人為改變。8.6因用戶保管或使用不當造成儀器的嚴重損壞。 8.7屬于用戶其它原因造成的損壞。

<威海>天正華意電氣設備有限公司 電力設備試驗現場預試服務規格齊全

電力設備試驗現場預試服務規格齊全 <威海>天正華意電氣設備有限公司

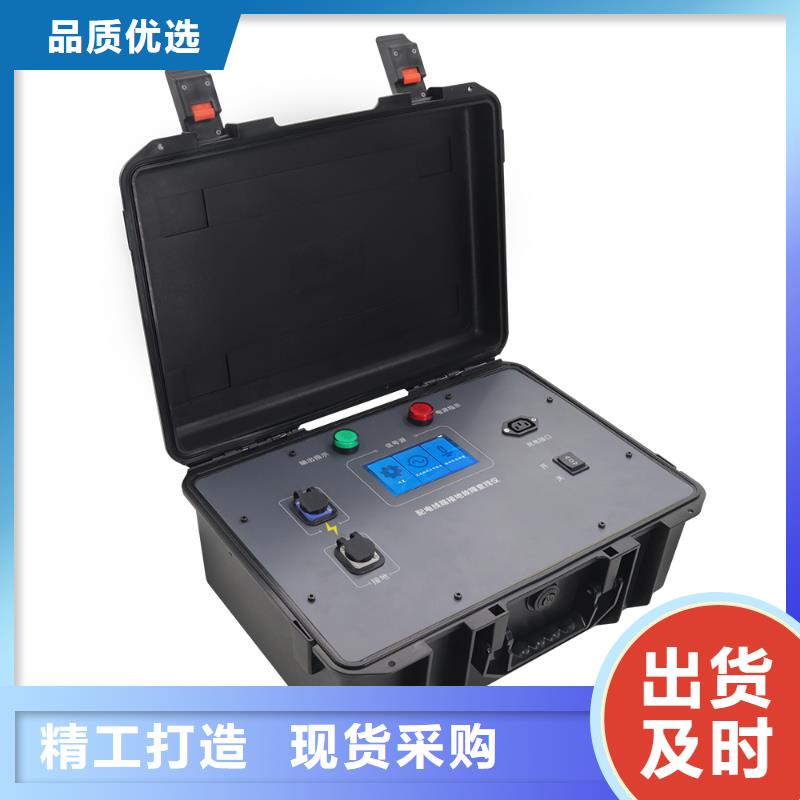

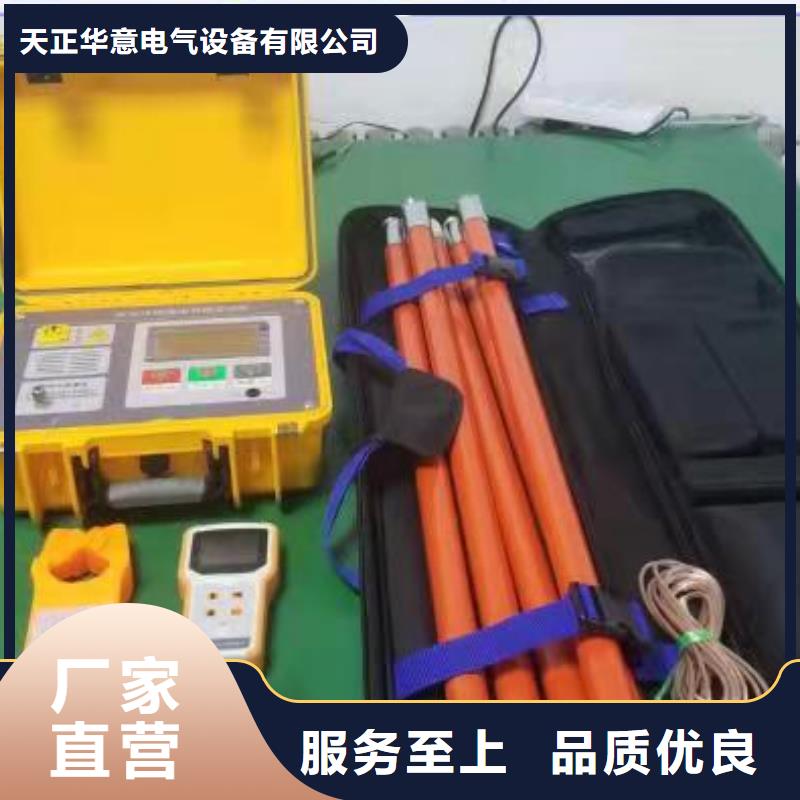

威海架空線路故障測試儀同時，儀器的操作較為復雜，對使用人員的有較高的專業技術要求，也給使用人員帶來困擾。為解決這些問題，我公司結合國內外接地故障定位技術以及多年的實踐經驗，開發出適合國內電網特點的架空線路接地故障定位儀。該儀器是目前國內體積小、重量輕輕（僅4.5kg），同時也是國內首臺超低頻率（0.5Hz）高壓恒流接地故障檢測定位儀。該儀器結合我公司獨有的高速數據采樣技術以及先進的軟件算法，有效的解決了故障線路分布電容對信號的影響。一臺主機能夠配合一組或多組采集接收器進行故障檢測的獨特設計，更加提高了查找故障點的速度，提高了工作效率。解決了因長時間找不到接地故障點而不能及時恢復送電，引起客戶投訴和因售電量減少帶來的經濟效益問題。也解決了因人海戰術和人工逐級登桿查找接地故障，而耗費大量人力物力等問題。儀器內置大容量鋰電池供電，滿負荷連續工作時間可達4小時。操作簡單、接線方便，主機、采集器和接收器總質量不足5Kg，非常適合野外作業。簡單實用的人機界面實時顯示故障信息，線路狀況一目了然，同時能夠自動識別故障上下游，對快速查找故障點提供了有力的數據依據，大大降低了對檢測人員專業要求。

威海架空線路故障測試儀為采集器正向夾持的信號波形，圖26為同一信號反向夾持的信號波形，夾持方向不同波形相反不影響檢測結果。?如圖27為檢測到不穩定的信號時的波形；?如圖28位檢測到的穩定的小信號的波形；7.3定位步驟:定位故障由定線、定段和定點組成。7.3.1定線：首先確定故障線路，將高壓主機信號線搭在待測線路上，向故障相注入高壓直流信號，該信號將沿線路流至故障點，并經故障點流入大地。這樣，從信號注入處至故障點會有等值的直流電流。通過查看主機開始檢測屏幕中的“接地狀態”查看線路上是否存在故障。7.3.2定段：檢測到線路發生故障，然后確定故障的區段。圖29 故障配電線路示意圖用采集器在線路主要分支測量信號，接收器故障檢測將顯示故障點位置是在上游或下游，上游表示故障在靠近信號輸入方向，下游表示故障在遠離信號輸入方向。按照上述方法，就可以準確確定故障區段。例如上圖中所示，在節點“a”處測量，確定粗線（紅線）部分為故障區段。7.3.3定點：當確定故障區段后，主機輸出的信號將沿線路經故障點流入大地（如下圖），根據此特點即可采用二分法進一步定位故障。圖30故障信號流向圖二分法：①　在故障線路中間位置塔桿兩側檢測信號電流，通過采集器測量到的信號后，將在接收器上顯示故障是在上游還是在下游。若在塔桿輸入/輸出兩側側均為上游，則表示故障在信號靠近的主機側；若在塔桿輸入/輸出兩側側均為下游，則表示故障在信號遠離主機側；若在塔桿輸入側為下游輸出側為上游，則表明故障就在此處。②若在上述檢測后，確定故障在下游，則在下游線路中間位置進行第二次測量，并重復上述的測量過程，然后逐步縮小故障范圍后，直至找到故障點位置。注：當檢測到塔桿兩側的信號值有明顯不同時（兩側相差大于5mA），很有可能存在故障，請重點檢查此處。8售后服務：8.1凡購本公司產品隨機攜帶產品保修單，訂購產品交貨時，請當場檢驗并填好保修單。8.2自購機之日起，在保修期內，維修不收取維修費；保修期外，維修調試收取適當費用。8.3電池屬消耗品，不在保修范圍內。8.4屬下列情況之一者不予保修：8.5用戶對儀器有自行拆卸或對儀器工藝結構有人為改變。8.6因用戶保管或使用不當造成儀器的嚴重損壞。 8.7屬于用戶其它原因造成的損壞。

<威海>天正華意電氣設備有限公司 電力設備試驗現場預試服務規格齊全

威海架空線路故障測試儀 儀器存儲數據可以通過裝置面板USB接口使用U盤導出，可在任意一臺PC機上方便用戶對測試數據的管理，編輯線路工頻參數測試報告。4 測試裝置主要技術參數 4.1 根據測試系統選型配置表選擇適用于不同工頻干擾強度及線路長度的規格型號：以滿足對0.2～1500km架空線路或電纜線路交流工頻參數測試需要。4.2 測試裝置抗工頻干擾能力：在裝置輸出信號與工頻干擾信號之比為1:20的條件下可靠、穩定輸出，準確分離工頻干擾信號并完成所有測試項目。4.3 供電電源：單相AC 220V±10％，（10～40A）50Hz±2％；4.4 測試裝置保護功能1) 工作電源保護：儀器輸入電源誤接入380V電源時，過壓報警指示燈亮并同時蜂鳴器發出告警提示音。2）裝置外殼接地與試驗接地檢測：裝置試驗接地及外殼接地不良時，裝置發出告警提示字符并關閉電源輸出。3）具備急停按鈕，出現意外快速切斷電源輸出并將被測線路首端接地，保護測試人員和設備。4）其他保護：裝置具備過壓、過流、短路、過熱四種保護，在面板裝有故障指示燈，提示出現故障類型。4.5 異頻電源輸出特性： 1) 輸出頻率：45Hz/55Hz/260Hz定頻輸出 頻率度優于±0.1％； 2）輸出波形：標準正弦波， 波形失真度優于±2％；4.6 裝置型號及技術參數選型對應表技術參數A型B型C型D型適用于線路1500km0.5~800km1~500km1~200km異頻電源功率10kVA5kVA3kVA2kVA輸入工作電源單相單相單相單相接地檢測功能對稱測試有有有─適用電壓等級1000kV及以下500kV及以下220kV及以下110kV及以下阻抗測試范圍0.1～1000Ω0.1～400Ω0.2～400Ω0.4～400Ω電容測試范圍0.02μF～80μF0.05μF～50μF0.1μF～50μF0.1μF～30μF移動萬向平板車有有有有高空接線鉗有有──專用測試鉗線

威海架空線路故障測試儀為采集器正向夾持的信號波形，圖26為同一信號反向夾持的信號波形，夾持方向不同波形相反不影響檢測結果。?如圖27為檢測到不穩定的信號時的波形；?如圖28位檢測到的穩定的小信號的波形；7.3定位步驟:定位故障由定線、定段和定點組成。7.3.1定線：首先確定故障線路，將高壓主機信號線搭在待測線路上，向故障相注入高壓直流信號，該信號將沿線路流至故障點，并經故障點流入大地。這樣，從信號注入處至故障點會有等值的直流電流。通過查看主機開始檢測屏幕中的“接地狀態”查看線路上是否存在故障。7.3.2定段：檢測到線路發生故障，然后確定故障的區段。圖29 故障配電線路示意圖用采集器在線路主要分支測量信號，接收器故障檢測將顯示故障點位置是在上游或下游，上游表示故障在靠近信號輸入方向，下游表示故障在遠離信號輸入方向。按照上述方法，就可以準確確定故障區段。例如上圖中所示，在節點“a”處測量，確定粗線（紅線）部分為故障區段。7.3.3定點：當確定故障區段后，主機輸出的信號將沿線路經故障點流入大地（如下圖），根據此特點即可采用二分法進一步定位故障。圖30故障信號流向圖二分法：①　在故障線路中間位置塔桿兩側檢測信號電流，通過采集器測量到的信號后，將在接收器上顯示故障是在上游還是在下游。若在塔桿輸入/輸出兩側側均為上游，則表示故障在信號靠近的主機側；若在塔桿輸入/輸出兩側側均為下游，則表示故障在信號遠離主機側；若在塔桿輸入側為下游輸出側為上游，則表明故障就在此處。②若在上述檢測后，確定故障在下游，則在下游線路中間位置進行第二次測量，并重復上述的測量過程，然后逐步縮小故障范圍后，直至找到故障點位置。注：當檢測到塔桿兩側的信號值有明顯不同時（兩側相差大于5mA），很有可能存在故障，請重點檢查此處。8售后服務：8.1凡購本公司產品隨機攜帶產品保修單，訂購產品交貨時，請當場檢驗并填好保修單。8.2自購機之日起，在保修期內，維修不收取維修費；保修期外，維修調試收取適當費用。8.3電池屬消耗品，不在保修范圍內。8.4屬下列情況之一者不予保修：8.5用戶對儀器有自行拆卸或對儀器工藝結構有人為改變。8.6因用戶保管或使用不當造成儀器的嚴重損壞。 8.7屬于用戶其它原因造成的損壞。

---
