無線式氧化鋅避雷器帶電測試儀興安

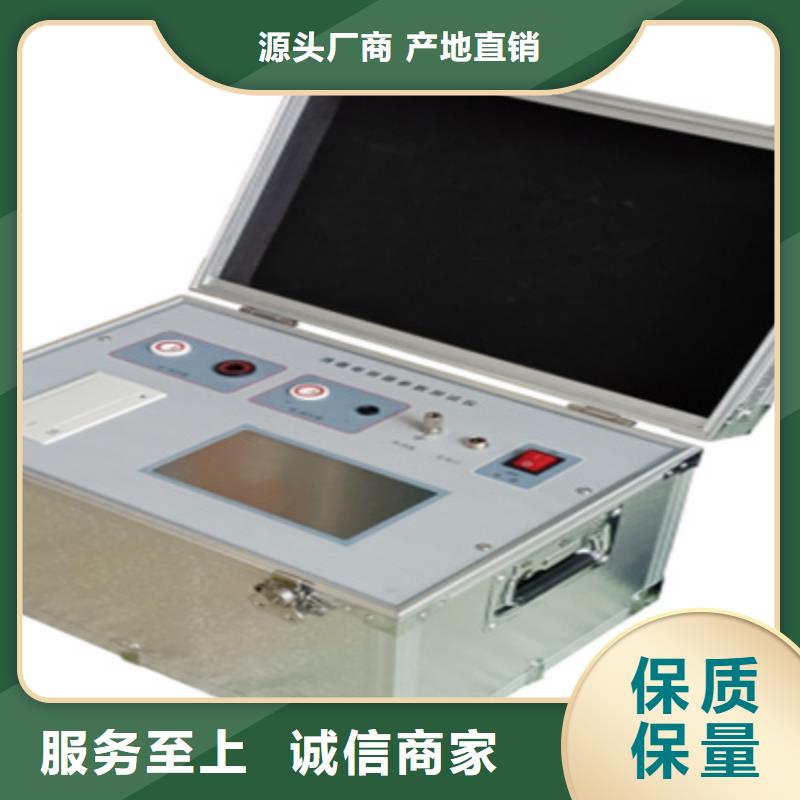

興安非線性電阻測試儀由于消諧器電阻具有非線性，在測量時電壓和電流的波形會發生畸變，不再是傳統的正弦波信號，因此不能采用測量普通正弦波的方法進行測量，需要針對消諧器電壓、電流真有效值和峰值進行準確測量，通過對比電壓、電流的峰值/√2的數值來判斷發生諧振時電路中電壓、電流的畸變程度，以便準確分析消諧器電阻的非線性特性，對消諧器產品的合格性進行判定。本測試儀器滿足對35kV以下電壓級：a）并聯限壓間隙碳化硅消諧器；b）無并聯限壓間隙碳化硅消諧器的例行試驗和交接試驗性能參數檢測。能實現自動檢測消諧器在電流峰值為0.3mA、0.5mA、1mA、3mA、5mA、10mA時相對應的電壓有效值，并能自動繪制出消諧器伏安特性曲線圖；測量出直流電流1mA、3mA、5mA下的直流電壓，計算非線性系數α是否滿足標準規范和銘牌參數。儀器采用高能鋰電池供電，便于攜帶至現場方便使用，采用7寸高度亮彩色液晶屏，交流和直流測量及輸出方式一鍵切換，具有測量精度高、性能穩定、等特點，即能用于消諧器電氣性能參數檢測，儀器將交/直流高壓電源、測量和控制系統組成一體，全部元件濃縮在一個機箱內，具有體積小，重量輕等特點，是電力系統現場試驗必不可少的設備，可及早發現設備內部絕緣受潮及閥片老化等危險缺陷。二、儀器技術依據的標準：GB/T50064-2014《交流電氣裝置的過電壓保護和絕緣配合設計規范》 GB/T20840.3 《互感器 第3部分：電磁式電壓互感器的補充技術要求》DL/T2045-2019《中性點不接地系統鐵磁諧振防治技術導則》T/CEC 187-2018《電磁式電壓互感器用非線性電阻性消諧器技術規范》便攜式耐壓測試儀 氧化鋅避雷器檢測儀 氧化鋅避雷器測試儀 工頻過電壓保護試驗裝置 工頻過電壓保護試驗儀 氧化鋅避雷器直流特性測試儀 氧化鋅避雷器閥片特性測試儀 直流保護電器級差配合測試儀 滅磁過電壓保護測試儀 消諧電阻器參數測試儀 消諧電阻器測試儀 消諧測試儀

<興安>天正華意電氣設備有限公司

興安非線性電阻測試儀 青島天正華意電氣設備有限公司隨著進口勵磁調節器在大容量發電機組中的大量選用，與之配套的碳化 硅滅磁電阻得到了較為普遍的應用。由于用戶對這一元件的特性了解有限， 并且其應用過程中出現了諸多事故，尋求對其特性參數及其變化進行測試的 有效手段已成為業內共同關注的議題。 目前已知的測試方法有兩種，一種是實驗室電感儲能放電法，一種是滅 磁系統在線測試法。前者工作效率低，測試成本高昂，平臺的可復制性差， 不易推廣；后者需要對已安裝就緒的滅磁屏柜進行改造，只能在實際滅磁或 發電機開機試驗時進行測試，測試時機比較被動。 TH-22 型非線性電阻測試儀采用獨創的電容儲能放電法，即將貯存在高 壓電容器上的電能通過可控硅在 SIC 滅磁電阻上進行瞬時釋放，信號記錄單 元對放電過程中變化的電壓、電流進行高速記錄，對記錄結果進行處理后即 可完成 V/I 曲線顯示、特性參數計算、數據對比分析等任務。這一方法具有放 電峰值電壓較高、峰值電流較大，能耗小，被測電阻基本無溫升，可多次重 復等特點。 TH-22 可利用獲得的 V/I 關系曲線，計算組件的位形系數、非線性系數 等參數，計算室溫工況各種滅磁電壓下不同組件（或閥片）的均流系數 。 TH-22 所有電容器、電容器充電控制電路、可控硅、放電控制電路、信 號記錄單元均集成在一只便攜的儀器箱中，測試時無需從滅磁屏上拆下組件， 操作方便。 TH-22 設計了三種電流量限，既可測試不同型號的組件特性，又可測試 單一閥片的特性，適用于自并機及無刷勵磁均有應用的核電廠。 TH-22 采用 win7 操作系統，具有 8 吋顯示屏及鼠標鍵盤接口，所有數 據的顯示分析可直接在儀器上完成。

無線式氧化鋅避雷器帶電測試儀興安 <興安>天正華意電氣設備有限公司

興安非線性電阻測試儀警告！1.設備的測試輸出端在工作過程中，會產生3000V高壓，在測試過程中嚴禁觸摸被測試件和測試夾。2.儀器在現場必須可靠接地。一、概述：電壓互感器中性點用非線性電阻消諧阻尼器( 以下簡稱消諧器 )是它安裝在6kV～35kV電壓互感器 ( 以下簡稱 PT)一次繞組 Yo中性點與地之間的一種非線性電阻消諧阻尼器件，起到限流與阻尼的作用，能夠達到良好的抑制涌流和PT鐵磁諧振的目的，同時又不影響壓變的正常運行，消諧器的正常工作與否，至關重要，為核實消諧器是否合格，應對其工頻電流、電壓參數進行校驗，本測試儀器能實現自動檢測消諧器在電流有效值為0.3mA、3.0mA 、1mA 、10mA時相對應的電壓有效值。二、儀器依據的標準：Q/GDW415-2010《電磁式電壓互感器用非線性電阻性消諧器技術規范》三、儀器功能特點：1、自動升電壓，測量電壓電流，并能自動記錄對應電流電壓值2、液晶顯示屏，中文提示界面。4、試驗數據自動打印。5、測量為電壓峰值、有效值顯示。6、儀器輕巧、便捷適用于現場使用。7、0.3mA、1.0mA 、3.0mA 、10mA常用電流指示精度等級。四、主要技術參數：1、儀器適用于 6kV ～35kV 消諧電阻器伏安特性測試；2、使用環境：戶內和戶外；3、環境溫度： -20 ℃～ 50℃；4、環境濕度：不大于80% RH；5、輸出電流 AC：0mA ～20 mA；6、輸出電壓 AC：0V～3000V；7、工作電壓 AC:220V ±10% 50Hz。8、自帶打印機，自帶時鐘，能夠及時輸出測試結果； 壓敏型過電壓保護裝置測試儀 滅磁電阻測試儀 發電機滅磁過壓測試儀 發電機滅磁過壓保護裝置測試儀 無間隙過電壓保護器測試儀 過電壓保護器氧化鋅避雷器綜合測試儀 過電壓保護器氧化鋅避雷器測試儀 過電壓保護器避雷器綜合測試儀 過電壓保護器避雷器測試儀 工頻放電電壓測試儀 過電壓保護儀測試儀 過壓保護器測試裝置 開關柜耐壓試驗裝置

興安非線性電阻測試儀用筆尖(或其它堅硬帶尖物體)準確點擊觸摸屏提示的筆針位置，依次校準完中心和周邊4個角后確定退出校準程序。重啟測試裝置器后，觸摸屏鼠標位置會恢復到正確位置。圖四、電壓測試界面電壓測試界面左上方有測試類型選取，在做微小漏電流試驗時可以選擇DC 30mA檔；做交流試驗時可以選擇AC 100 mA檔；界面中部有漏電流報警限值設置，可以通過上下的加減按鈕進行1毫安級的微調，也可以通過下方的控制條的隨意拖動實現大范圍調節。旁邊有定時調節設置，通過下拉列表框可以將定時時間設定在5-180秒范圍內，每個定時檔位為5秒，當定時成功并啟動測試后，若測試時間達到定時時間，測試裝置自動復位，切斷輸出電壓。右側設置按鈕，將把測試類型選取、漏電流限值和定時值下發至執行機構【每次按下面板啟動按鈕之前，請點擊設置命令，以便使測試條件生效】。界面正下方為電壓、電流、漏電流預置值和定時時間構成。左下方為“過電壓”、“清空”和“退出”命令按鈕。點過電壓退出當前程序，進入過電壓測試程序；點清空后，屏幕上保留的電壓電流和定時值會歸零；點退出結束當前程序回到桌面或NandFlash目錄。界面右側顯示測試裝置運行狀態，綠燈亮起表示正在測試，紅燈亮起表示停止測試，綠燈亮起時面板上的測試指示燈同步點亮；界面右下方顯示測試類型。 工頻放電電壓試驗裝置 工頻放電電壓試驗儀 過電壓保護器校驗儀 三相過電壓保護器測試儀 過電壓保護器三相測試儀 組合式過電壓保護器測試儀 過電壓保護裝置 三相組合式過電壓保護器測試儀 過電壓保護器綜合測試裝置 過電壓保護器綜合測試儀

無線式氧化鋅避雷器帶電測試儀興安 <興安>天正華意電氣設備有限公司

興安非線性電阻測試儀、消諧電阻器參數測量儀操作步驟:1、先把消諧器分別用測試線夾與儀器面板上接線孔按顏色相連接；如圖1所示圖12、打開電源開關，儀器軟件啟動完成進入測試界面后進入測量選項。3、按照消諧器類型進行測試，先選擇要測試的電流檔位，再根據儀器右側菜單選擇“自動”或“手動”模式，點擊“啟動”完成測試；如選擇“手動”模式，則需要點擊“↑增加”或“↓減小”手動調節電壓。4、啟動設備后，設備對消諧器施加試驗電壓，當通過消諧器的電流等于試驗值時，測量工頻電流（峰值/2）下的電壓 U（峰值/√2）值。電流選擇：點擊屏幕上的電流選項，選擇所需要檢測的電流檔，儀器自動測試所選電流檔對應的電壓值繪制伏安特性曲線。5、打印結果：點擊“打印”按鈕，打印機將自動輸出本次測試結果。六、消諧電阻器主要電氣性能參數表技術參數系統標稱電壓 10kV（6kV） 35kV（20kV）工頻電流1mA（峰值/ 2）下電壓U 1mA（峰值/ 2）V 280～350 800～1000工頻電流10mA（峰值/ 2）下電壓U 10mA（峰值/ 2）V 800～1000 2000～2500直流電流 1mA 下的直流電壓 280～350 800～1000直流電流 10mA 下的直流電壓 800～1000 2000～2500非線性系數 α 0.3～0.45 0.25～0.40工頻放電電壓a 下限 1500 3000上限 2200 4000a工頻放電電壓僅適用于并聯限壓間隙的碳化硅消諧器。備注：非線性系數計算公式 α=lg（U1/U2）/lg(I2/I1)七、注意事項1、在測試狀態下儀器有高壓輸出，禁止接觸被測試品。2、一定要在斷電情況下，更換測試件，進行下一組測試。 消諧器交流特性測試儀 消諧器特性測試儀 消諧器測試儀 消諧電阻器參數測量儀 電壓器消諧電阻器測試儀 消諧電阻器分析儀 互感器消諧電阻器測試儀 消諧器交流參數檢測儀 過電壓保護器測試儀 過壓保護器測試儀 非線性電阻測試儀

興安非線性電阻測試儀主要技術參數：1、儀器適用于 6kV ～35kV 消諧電阻器伏安特性測試；2、使用環境：戶內和戶外；3、環境溫度： -20 ℃～ 50℃；4、環境濕度：不大于80% RH；5、輸出電流 AC：0mA ～20 mA；6、輸出電壓 AC：0V～3000V；7、工作電壓 AC:220V ±10% 50Hz。8、自帶打印機，自帶時鐘，能夠及時輸出測試結果；五、工作原理：六、面板布置:七、操作步驟:1、先把消諧器分別用測試線夾與儀器后面板上接線孔按顏色相連接，紅色測試夾與消諧器高壓端連接，黑色與消諧器接地端連接，音頻線與接地體相連；2、接入 220V 交流電源；3、打開電源開關，儀器軟件啟動完成進入測試界面后；4、電流測量：軟件默認選擇0.3mA、0.5mA、1.0mA 、3.0mA 、5.0mA 、10mA，儀器自動測試規程所規定的全部電流點對應的電壓值；5、電壓測量：軟件默認測量出電流點對應的“電壓峰值”或“峰值 /√2”；6、啟動測試：點擊“開始”按鈕，系統自動開始測試，并依次顯示測試結果，全部測試選項完成后系統提示完成；滅磁及過電壓性能測試儀勵磁系統的滅磁及過電壓測試儀勵磁系統滅磁及過電壓測試儀勵磁系統滅磁過電壓性能測試儀勵磁系統滅磁及過電壓性能測試儀發電機滅磁過壓保護裝置滅磁過電壓測試裝置發電機綜合特性測試儀滅磁過電壓和耐壓測試儀滅磁過壓直流特性測試儀

<興安>天正華意電氣設備有限公司 無線式氧化鋅避雷器帶電測試儀興安

興安非線性電阻測試儀技術指標1.電源：220V、50Hz或內部鋰電池供電2.測量范圍：泄漏電流 0-10mA（可擴展）； 電壓 30-100V（可擴展）；（選配二：電場強度輸入范圍：30kV/m~300kV/m。）3.測量準確度：電流：全電流>100μA時： ±5%讀數±1個字；電壓：基準電壓信號>30V時： ±5%讀數±1個字。4.測量參數：泄漏電流全電流波形、基波有效值、峰值。泄漏電流阻性分量基波有效值及3、5、7次有效值。泄漏電流阻性分量峰值：正峰值Ir+ 負峰值Ir-。容性電流基波，全電壓、全電流相角差。電壓有效值。避雷器功耗。5.電壓基準信號取樣方式：有線同步：40米（可擴展）無線同步：>400米（可擴展）6.鋰電池參數：充電時間 > 6小時 連續工作時間 > 4小時間斷工作時間 > 8小時7.儀器尺寸： 主機36cm×26cm×14cm 配件箱42cm×33cm×20cm8.儀器重量： 主機5.0kg 配件箱9.0kg四、儀器面板介紹圖2測試儀面板如圖2所示，測試儀分為主機和PT測試單元兩部分。PT測試單元：采集PT二次側電壓（或選配二：B相感應板電場強度信號），通過有線或無線方式將信號發送給主機。

<興安>天正華意電氣設備有限公司 無線式氧化鋅避雷器帶電測試儀興安

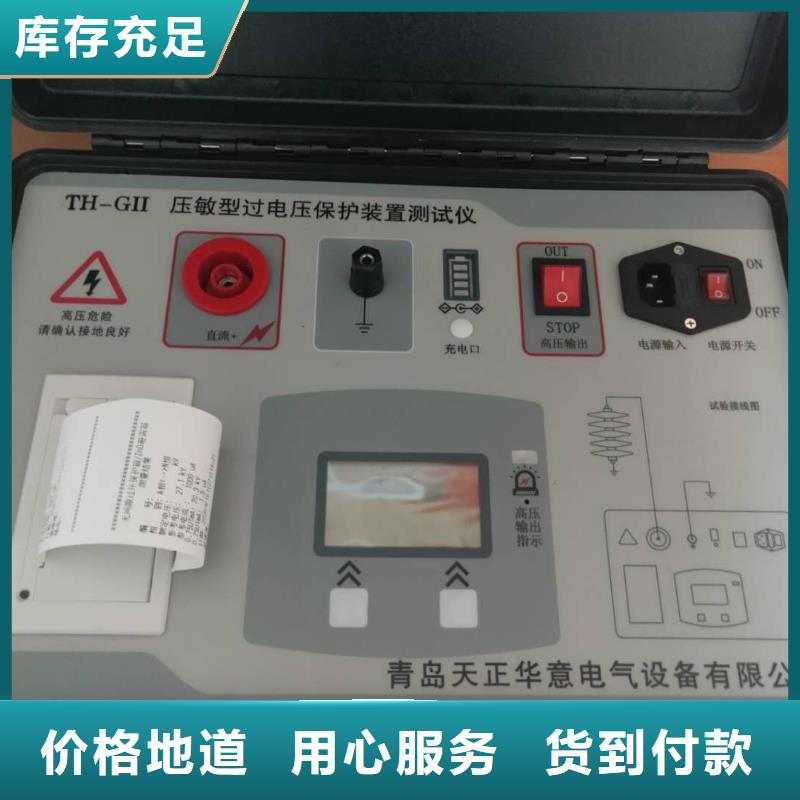

興安非線性電阻測試儀前言感謝客戶購置和使用青島天正華意電氣設備有限公司的產品，為保證用戶的人身和被測設備、正確的使用本公司產品，敬請用戶在操作之前詳細閱讀本產品說明書的全部內容。本說明書僅適用于TH-GII型滅磁過電壓測試裝置。說明書中包含了使用須知、工作原理、技術指標和產品的使用操作方法等一系列內容。在編寫過程中我們盡力做到內容的性和準確性，如果用戶在使用過程中有疑問，或者發現有不足或錯誤之處，歡迎直接聯系本公司。二、使用須知滅磁過電壓測試裝置為大功率高壓輸出設備，不正確的使用可能會使儀器受損，嚴重時會危及人身，使用中請嚴格遵守本規定。1）操作時必須戴好橡膠絕緣手套、座椅和腳下墊好橡膠絕緣墊，以防高壓電擊造成生命危險！在連接和拆卸被試品時一定要在關機且復位狀態電壓輸出為“0”時。2）儀器必須可靠接地！測試時儀器接地端與被測物體可靠連接，嚴禁開路！3）切勿將輸出地與交流電源線短路，造成儀器外殼帶電；切勿將高壓輸出端子與地線短路，以免發生意外！4）測試燈或超漏報警燈若有損壞，必須及時更換。檢查故障時必須關掉測試裝置電源。儀器空載時顯示有微小漏電流屬正常現象。5）采用標準的電源插座（采用單相250V/10A三極標準電源插座，其接地極必須與地線連接！），需將接地端良好接地。6）打開電源開關前要將“電壓輸出旋鈕”調到“0”。7）供電電源為220V、50Hz工頻電源。8）測試中和有高壓輸出時，不得接觸被試品。9）使用環境要求：勿在腐蝕性環境中使用本產品（不要在含有腐蝕性液體和氣體的地方使用本產品，否則會對本產品造成損害）。勿在爆炸性環境下操作（不在存放有易爆品的地方使用本產品，以免造成危險）。勿在嚴重粉塵環境下操作本產品（本儀器內有大功率發熱器件，高壓可能會有打火放點現象，大量粉塵會有危險）。注意事項：操作時必須帶好橡膠絕緣手套、座椅和腳下墊好橡膠絕緣墊！電源線必須用有可靠接地的三芯線！只有在測試燈熄滅，無高壓輸出狀態時，才能進行被試品鏈接或拆卸操作！

無線式氧化鋅避雷器帶電測試儀興安 <興安>天正華意電氣設備有限公司

興安非線性電阻測試儀用筆尖(或其它堅硬帶尖物體)準確點擊觸摸屏提示的筆針位置，依次校準完中心和周邊4個角后確定退出校準程序。重啟測試裝置器后，觸摸屏鼠標位置會恢復到正確位置。圖四、電壓測試界面電壓測試界面左上方有測試類型選取，在做微小漏電流試驗時可以選擇DC 30mA檔；做交流試驗時可以選擇AC 100 mA檔；界面中部有漏電流報警限值設置，可以通過上下的加減按鈕進行1毫安級的微調，也可以通過下方的控制條的隨意拖動實現大范圍調節。旁邊有定時調節設置，通過下拉列表框可以將定時時間設定在5-180秒范圍內，每個定時檔位為5秒，當定時成功并啟動測試后，若測試時間達到定時時間，測試裝置自動復位，切斷輸出電壓。右側設置按鈕，將把測試類型選取、漏電流限值和定時值下發至執行機構【每次按下面板啟動按鈕之前，請點擊設置命令，以便使測試條件生效】。界面正下方為電壓、電流、漏電流預置值和定時時間構成。左下方為“過電壓”、“清空”和“退出”命令按鈕。點過電壓退出當前程序，進入過電壓測試程序；點清空后，屏幕上保留的電壓電流和定時值會歸零；點退出結束當前程序回到桌面或NandFlash目錄。界面右側顯示測試裝置運行狀態，綠燈亮起表示正在測試，紅燈亮起表示停止測試，綠燈亮起時面板上的測試指示燈同步點亮；界面右下方顯示測試類型。 工頻放電電壓試驗裝置 工頻放電電壓試驗儀 過電壓保護器校驗儀 三相過電壓保護器測試儀 過電壓保護器三相測試儀 組合式過電壓保護器測試儀 過電壓保護裝置 三相組合式過電壓保護器測試儀 過電壓保護器綜合測試裝置 過電壓保護器綜合測試儀

興安非線性電阻測試儀是可用于測量晶閘管的VDRM、VRRM、IDRM、IRRM以及二極管的VRRM、IRRM參數以及其它半導體器件的相關參數測試的專業設備。它的測試方法符合GB/JB/T7626-94標準。該測試臺具有漏電流自動保護功能，過電壓自動保護功能。阻斷電壓和漏電流均采用數字表顯示，讀數準確、直觀。二、技術性能技術參數：2.1. 輸出峰值電壓：0.20-4.00KV ，分辨率：10V 精度3%±10V 。2.2．輸出峰值漏電流：低檔0.01-1 mA ，分辨率：0.001mA 精度3%±0.01mA1-100mA 分辨率：0.1mA 精度 3%±1mA2.3. 保護電流：0.02-100mA ±5%.2.4. 輸出測試頻率： 50HZ或5HZ 切換方式:手動2.5. 連接示波器接口： V （1000:1）（電壓），電流 I 2.6. 可切換正反向測試2.7. 電壓調節方式：手動2.8. 漏電流量程換擋：手動：低擋0.001-1mA、1-100mA2.9. 保護漏電流設定方式：手動2.10.測試方式：單次測量三、使用環境條件：3.1. 環境溫度： 5—35℃3.2． 相對濕度： 20%-70%3.3. 大氣壓力： 86Kpa —106Kpa3.4. 電網電壓： 單相220V±10%無嚴重諧波3.5． 電網頻率： 50Hz±1Hz四、適用功能介紹：本測試臺主要用于二極管、晶閘管伏安特性的測試。五、面板說明1、 電 壓：顯示輸出峰值電壓2、 漏電流：顯示在相應峰值電壓下的器件電流值3、 V：連接示波器，檢測輸出電壓波形比例為1000:1;與I同時使用可觀 查伏安特性曲線;4、 I: 連接示波器，檢測測試時電流波形;5、 輸出A：用來連接被測元件的陽極;正向測試時將輸出高壓;6、 輸出k：用來連接被測元件的陰極;反向測試時將輸出高壓;7、 保護設定之紅色按扭：按住時漏電流表可顯示漏電流設定值;8、 保護設定之灰色旋扭：用來調節保護漏電流的大小;9、 保護：漏電流/電壓過載保護時亮燈，同時切斷主電路，表頭恢復“0.00”顯示，無輸出電壓及電流；10、復位：當漏電流/電壓過載保護時，此時“電壓調節”旋鈕必須置于零位;按一下“復位”可恢復主電路接通，11、電源：測試臺總電源開關12、換向：控制選擇正/反向操作13、測量：輕按下去指示燈亮，測量電路接通可實施測量操作;14、電壓調節：調節輸出電壓，逆時針旋到底為零位；15、頻率選擇：輸出測量頻率選擇5HZ或50HZ；16、電流換擋：低檔，量程0.001-1 mA;量程1-100 m消諧器交流特性測試儀消諧器特性測試儀消諧器測試儀消諧電阻器參數測量儀電壓器消諧電阻器測試儀消諧電阻器分析儀 互感器消諧電阻器測試儀消諧器交流參數檢測儀過電壓保護器測試儀過壓保護器測試儀非線性電阻測試儀

<興安>天正華意電氣設備有限公司 無線式氧化鋅避雷器帶電測試儀興安

興安非線性電阻測試儀技術指標1.電源：220V、50Hz或內部鋰電池供電2.測量范圍：泄漏電流 0-10mA（可擴展）； 電壓 30-100V（可擴展）；（選配二：電場強度輸入范圍：30kV/m~300kV/m。）3.測量準確度：電流：全電流>100μA時： ±5%讀數±1個字；電壓：基準電壓信號>30V時： ±5%讀數±1個字。4.測量參數：泄漏電流全電流波形、基波有效值、峰值。泄漏電流阻性分量基波有效值及3、5、7次有效值。泄漏電流阻性分量峰值：正峰值Ir+ 負峰值Ir-。容性電流基波，全電壓、全電流相角差。電壓有效值。避雷器功耗。5.電壓基準信號取樣方式：有線同步：40米（可擴展）無線同步：>400米（可擴展）6.鋰電池參數：充電時間 > 6小時 連續工作時間 > 4小時間斷工作時間 > 8小時7.儀器尺寸： 主機36cm×26cm×14cm 配件箱42cm×33cm×20cm8.儀器重量： 主機5.0kg 配件箱9.0kg四、儀器面板介紹圖2測試儀面板如圖2所示，測試儀分為主機和PT測試單元兩部分。PT測試單元：采集PT二次側電壓（或選配二：B相感應板電場強度信號），通過有線或無線方式將信號發送給主機。

<興安>天正華意電氣設備有限公司 無線式氧化鋅避雷器帶電測試儀興安

興安非線性電阻測試儀尊敬的用戶：感謝您選購我公司的氧化鋅避雷器直流特性測試儀，本儀器可完成10kV電壓級以下的氧化鋅避雷器的直流1mA參考電壓試驗，大中型同步發電機轉子保護用氧化鋅非線性電阻ZnO閥片U10ma的V-A特性試驗，鋰電池組供電，具有體積小、重量輕、精度高、操作使用方便等優點。請您在使用本儀器之前仔細閱讀本說明書內容，并著重關注“指導”部分。 如果您已經閱讀完本說明書，建議您將此說明書妥善保管，以便在將來的使用過程中進行查閱。如果您在使用中出現問題，或者對本儀器的某些功能的使用存在疑問，且無法在本手冊中獲得幫助，請咨詢儀器經銷商。安 全 指 導☆閱讀并理解說明書中的所有指導內容☆確認儀器與被測設備及地連接好才可開始試驗☆嚴禁用手或金屬物體觸碰高壓輸出端子，以免造成電擊事故☆儀器內部有高壓，請勿隨意拆卸☆充電只可使用附帶的專用電源充電器充電☆使用時請勿將儀器放置在不穩定的架子或桌子上，避免摔落損壞☆勿將儀器置于過熱、過濕的環境存放☆勿使用液體或氣體清潔劑清潔儀器，可使用干燥布料清潔目 錄

<興安>天正華意電氣設備有限公司 無線式氧化鋅避雷器帶電測試儀興安

興安非線性電阻測試儀電壓互感器中性點用非線性電阻消諧阻尼器(以下簡稱消諧器)是安裝在6kV～35kV電壓互感器(以下簡稱PT)一次繞組Y0中性點與地之間的一種非線性電阻消諧阻尼器件。消諧器其本質是一種高容量非線性電阻器，起阻尼與限流的作用，具有良好的限制電壓互感器鐵磁諧振的效果。如果6～35kV電網中性點不接地，母線上Y0接線的TV一次繞組，成為該電網對地 金屬性通道。安裝消諧器可PT飽和諧振和抑制涌流，能夠達到良好的抑制涌流和防止PT鐵磁諧振的目的，同時又不影響PT的正常運行。因此，消諧器在長期運行過程中會逐步老化影響正常動作，消諧器的正常工作與否，對電網的運行至關重要，因此定期或不定期對消諧器運行性能參數的檢測十分必要的。按照中國電力企業聯合會標準《T/CEC 187-2018電磁式電壓互感器用碳化硅消諧器技術規范》 ，應對其工頻電流1mA(峰值/√2)下電壓U1mA(峰值/√2)、電流10mA(峰值/√2)下電壓U10mA(峰值/√2)、直流電流1mA/10mA下的直流電壓、非線性系數α、限壓間隙工頻放電電壓等參數進行校驗。 電抗器耐壓試驗裝置 支柱絕緣子交流耐壓試驗 真空斷路器耐壓試驗裝置 組合式過壓保護器測試儀 帶間隙過電壓保護器測試儀 三相帶間隙過電壓保護器測試儀 電氣設備耐壓綜合試驗儀 氧化性避雷器工頻放電電壓試驗儀 避雷器直流特性測試儀 手持式氧化鋅避雷器帶電測試儀 手持式氧化鋅避雷器測試儀 手持式避雷器帶電測試儀 手持式避雷器測試儀 直流系統接地故障探測儀 匝間耐壓測試儀

興安非線性電阻測試儀設備常見故障及維護1、設備維護時，為防止意外情況發生請先了解主電路原理或聯系設備廠家。 2、非專業人員請勿打開設備。打開設備方法:將設備頂蓋四角灰色部分方塊 沿縫隙向上輕輕翹起擰掉下面的螺絲將上蓋整個打開3、當開啟電源表頭不亮時請檢查電源線連接是否可靠電源插座內置保險是否熔斷更換保險(3A):將電源進線插孔下的小盒子拉出更換外露的保險管沒有外露的保險管是備用的;4、當開啟電源時其中一個表頭不亮請檢查內部連接是否可靠(表頭供電為220V請注意)還有可能是表頭自身損壞; 5、測量不準問題若是電壓不準請按前述方法重新校驗電源諧波大也會造成同步采樣不準導致顯示不準，請改善電網供電;若是電流不準除校驗外請檢查內部取樣電阻是否損壞;或是主板有故障;6、沒有漏電流顯示: 的可能是測試線不通請檢驗 ；有電壓顯示無電流顯示可能是測試線斷開或內部線斷開;另外可能是表頭信號線不通或漏電流設定按鈕(紅色或綠色)損壞; 是主板故障;請逐一檢查;7、漏電流顯示的不是測試數據:可能原因一是表頭連線松動二是用于漏電流設 定功能的電位器損壞;三是主板故障;8、電壓表不顯示:可能原因一是內部表頭連線松動二是輸出短路三是內部衰減板及主板連線不通或主板故障;9、請注意環境濕度對本設備的影響下圖為電壓與相對濕度使用對照表.請參考 使用;

<興安>天正華意電氣設備有限公司 無線式氧化鋅避雷器帶電測試儀興安

興安非線性電阻測試儀前言感謝客戶購置和使用青島天正華意電氣設備有限公司的產品，為保證用戶的人身和被測設備、正確的使用本公司產品，敬請用戶在操作之前詳細閱讀本產品說明書的全部內容。本說明書僅適用于TH-GII型滅磁過電壓測試裝置。說明書中包含了使用須知、工作原理、技術指標和產品的使用操作方法等一系列內容。在編寫過程中我們盡力做到內容的性和準確性，如果用戶在使用過程中有疑問，或者發現有不足或錯誤之處，歡迎直接聯系本公司。二、使用須知滅磁過電壓測試裝置為大功率高壓輸出設備，不正確的使用可能會使儀器受損，嚴重時會危及人身，使用中請嚴格遵守本規定。1）操作時必須戴好橡膠絕緣手套、座椅和腳下墊好橡膠絕緣墊，以防高壓電擊造成生命危險！在連接和拆卸被試品時一定要在關機且復位狀態電壓輸出為“0”時。2）儀器必須可靠接地！測試時儀器接地端與被測物體可靠連接，嚴禁開路！3）切勿將輸出地與交流電源線短路，造成儀器外殼帶電；切勿將高壓輸出端子與地線短路，以免發生意外！4）測試燈或超漏報警燈若有損壞，必須及時更換。檢查故障時必須關掉測試裝置電源。儀器空載時顯示有微小漏電流屬正常現象。5）采用標準的電源插座（采用單相250V/10A三極標準電源插座，其接地極必須與地線連接！），需將接地端良好接地。6）打開電源開關前要將“電壓輸出旋鈕”調到“0”。7）供電電源為220V、50Hz工頻電源。8）測試中和有高壓輸出時，不得接觸被試品。9）使用環境要求：勿在腐蝕性環境中使用本產品（不要在含有腐蝕性液體和氣體的地方使用本產品，否則會對本產品造成損害）。勿在爆炸性環境下操作（不在存放有易爆品的地方使用本產品，以免造成危險）。勿在嚴重粉塵環境下操作本產品（本儀器內有大功率發熱器件，高壓可能會有打火放點現象，大量粉塵會有危險）。注意事項：操作時必須帶好橡膠絕緣手套、座椅和腳下墊好橡膠絕緣墊！電源線必須用有可靠接地的三芯線！只有在測試燈熄滅，無高壓輸出狀態時，才能進行被試品鏈接或拆卸操作！

<興安>天正華意電氣設備有限公司 無線式氧化鋅避雷器帶電測試儀興安

興安非線性電阻測試儀技術指標1.工作電源：AC220V/50Hz；若選配內帶高能鋰離子電池，內部電池供電，充電時間>3小時，連續工作時間>8小時。2.測量范圍：泄漏電流:0-10mA（可擴展）； 電壓:30-100V（可擴展）；220V電場強度輸入范圍：30kV/m~300kV/m（選配）。3.測量準確度：電流：全電流>100μA，±5%讀數±1個字；電壓：基準電壓信號>30V時，±2%讀數±1個字；4.測量參數：泄漏電流全電流波形、基波有效值、峰值。泄漏電流阻性分量基波有效值及3、5、7次有效值。泄漏電流阻性分量峰值：正峰值Ir+ 負峰值Ir-。容性電流基波，全電壓、全電流相角差。電壓有效值，避雷器功耗。 5.電壓基準信號取樣方式：20米（可擴展）6.儀器尺寸： 主機360mm×260mm×140mm 7.儀器重量： 主機5.0kg 四、儀器面板介紹圖2PT信號航插：接PT二次電壓信號或感應板信號。氧化鋅避雷器泄漏電流按有效值分為0-2mA / >2mA兩個檔。電流航插：接氧化鋅避雷器泄漏電流信號。接地端：接地端必須接地，泄漏電流通過接地端流向大地。打印機：打印機是熱敏打印機，當試驗完成后按鍵盤上的“打印”按鈕打印試驗結果。RS232：RS232是與計算機相連的串口通信接口，是用戶選配接口。LCD對比度：因為液晶顯示屏在溫度和光線有所不同時稍有些變化，可能過LCD對比度調節背光到適合亮度。液晶： 320X240像素點陣白色背光液晶，在陽光和黑暗環境下都十分清楚。鍵盤：由上、下、左、右、確定、打印、保存、退出8個鍵組成，是用戶和設備交互的終端。電源開關：一般接AC220V外部電源，并帶保險切斷\閉合外部電源；若選配內帶高能鋰離子電池，切斷\閉合供電電池電源。充電端：若選配內帶高能鋰離子電池，儀器帶此端子，接入充電器充電。 電壓器消諧電阻器測試儀 消諧電阻器分析儀 互感器消諧電阻器測試儀 消諧器交流參數檢測儀 過電壓保護器測試儀 過壓保護器測試儀 非線性電阻測試儀 氧化鋅閥片測試儀 發電機滅磁特性測試儀 感應式氧化鋅避雷器阻性電流測試儀 過電壓保護裝置測試儀 電器設備耐壓綜合試驗儀 壓敏型過電壓保護裝置測試儀

興安非線性電阻測試儀消諧器是安裝在6kV～35kV電壓互感器一次繞組Y0中性點與地之間的一種非線性電阻消諧阻尼器件，起到限流與阻尼的作用，能夠很好抑制涌流和PT鐵磁諧振，并且不影響變壓器的正常運行。消諧器在使用過程中由于吸收空氣中的水分或者通過較大的電流，額定參數會發生變化，如變化超過廠家技術參數表中的范圍，應進行維修或更換。消諧器的能否正常工作，至關重要，為核實消諧器是否合格，應定期對其特性參數進行檢測。由于消諧器采用大功率非線性材料制作，其阻值會隨電流變化，普通方式無法準確測量它的實際阻值和真實特性。本儀器能夠按照規程全自動快速檢測LXQ型消諧器實際工頻特性參數，并顯示出伏安特性曲線，可以準確地反映消諧器的真實狀態。注：LXQ型表示裸露的無須外瓷套保護的壓變中性點用消諧阻尼器。二、主要功能特點：1、測試儀采用32位CPU和高壓數據采樣模塊，檢測快速準確。2、內置高壓電源，無需外接升壓器，單機快速完成檢測。3、測量范圍適用于LXQ型6kV～35kV消諧器全部常用電流指標.4、采用彩色觸摸屏液晶顯示器，全中文菜單，可清晰顯示檢測數據和曲線圖。5、自帶微型快速打印機，可現場打印檢測結果。6、參考標準：Q/GDW415-2010《電磁式電壓互感器用非線性電阻性消諧器技術規范》7、自動給出伏安特性曲線圖；8、可選擇電壓峰值或有效值。9、儀器輕巧、便捷適用于現場使用。三、主要技術參數：1、工作電壓AC:220V±10%?50Hz.2、輸出電壓AC：0 V～3000 V； 3、輸出電流AC：0 mA～10 mA； 4、測量精度為±3%。5、測量范圍：0.3mA、0.5mA、1.0mA、3.0mA、5.0mA、10mA 6、環境溫度：-20℃～50℃； 7、環境濕度：≤80%； 8、使用環境：戶內和戶外；9、體積/重量：30X20X20cm/8Kg

<興安>天正華意電氣設備有限公司 無線式氧化鋅避雷器帶電測試儀興安

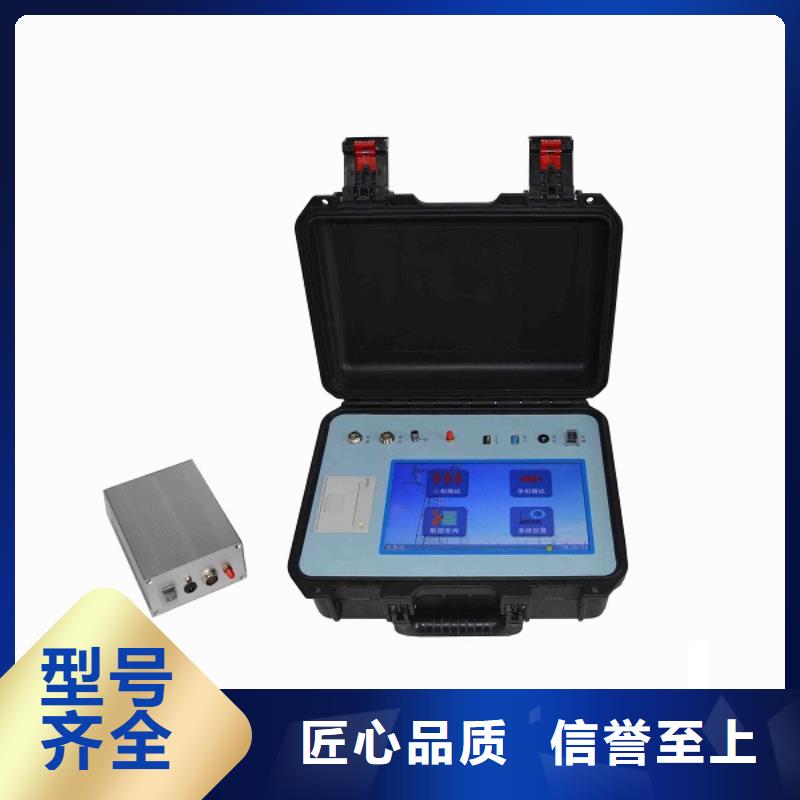

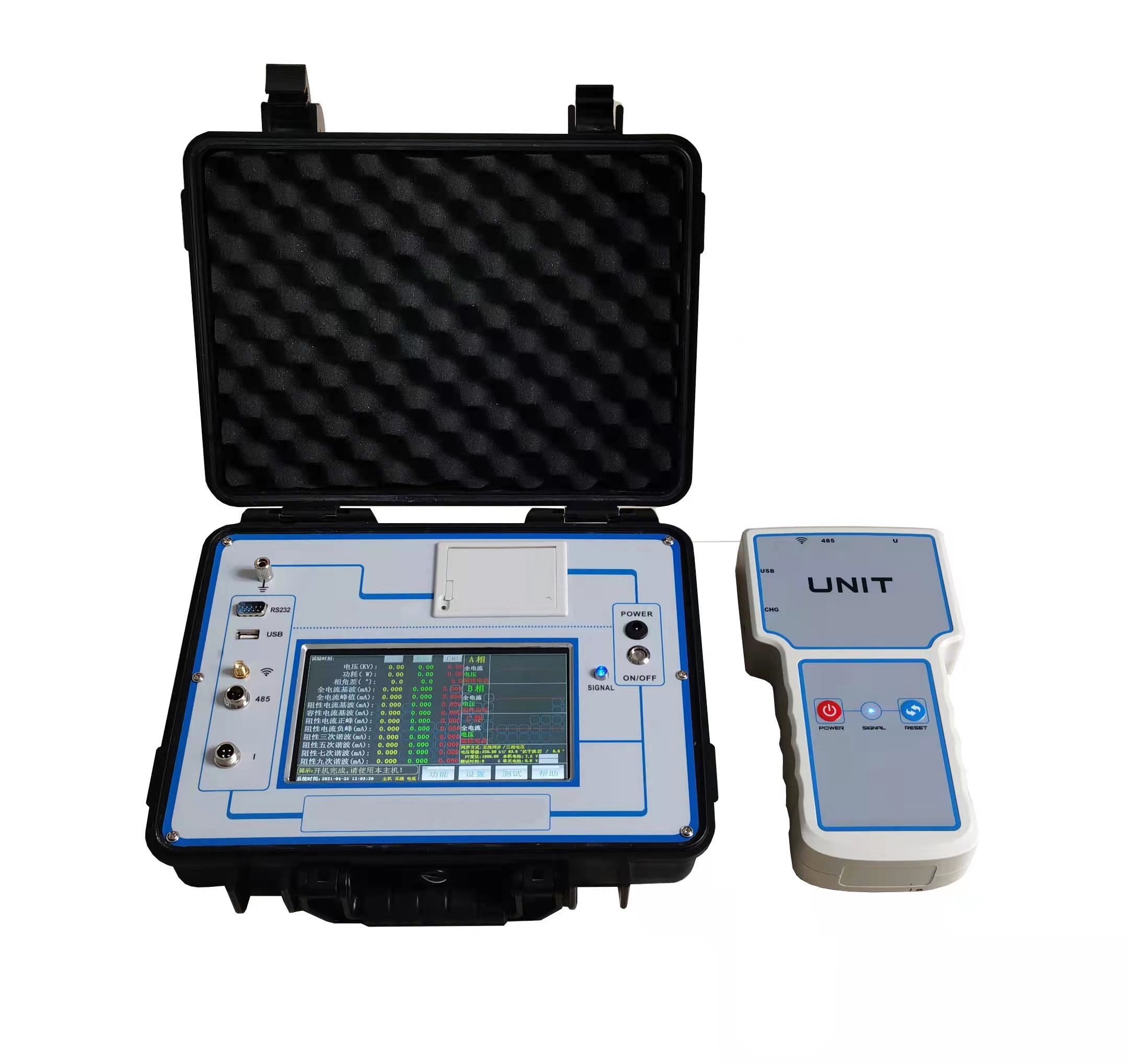

興安非線性電阻測試儀主機：采集氧化鋅避雷器泄漏電流，并接收PT測試單元電壓信號，經過FFT計算獲得氧化鋅避雷器的特征數據。主機采集電流分為“0-2mA”和“> 2mA”兩檔（ > 2mA檔 標配為2-10mA）通過一根三芯線A、B、C接到三相氧化鋅避雷器的計數器上端，另通過一根接地線接到計數器下端。通信方式：兩機之間的通信可選擇有線同步，無線同步，無電壓三種方式。有線同步和無線同步支持取三相電壓基準信號、（選配一：B相電壓基準信號、選配二：感應板三種方式）。五、使用方法1．測試線接線方法（1）方式一：現場帶電接線方式（三相電壓取樣）圖3-1測試線接線方法如圖3-1所示，請先接兩機的地線，再接一根電流測試線（3芯）， 接電壓測試線（4芯）。接電流測試線的方法，首先根據電流大小，接電流測試線到主機端“0-2mA”或“>2mA”量程檔上（ > 2mA檔 標配為2-10mA），再將另一端接計數器的上端，絕大多數用“0-2mA”量程。接電壓測試線的方法，也是先接PT測試單元端，再接PT二次測試端，一定要小心謹慎接線以避免PT二次或試驗電壓短路。軟件設置：電流量程：根據主機面板上選擇電流量程對應設置。同步方式：可以選擇“有線同步”或“無線同步”，電壓方式選用“三相電壓”。有線同步時，請接上兩機之間的通信線，不能接兩機的天線；無線同步時，請接上兩機的天線，不能接通信線，遠距離時天線可以拉高或吸附在其它高一點設備的外殼體上。PT變比：根據PT的電壓比值來輸入，一般35KV電壓等級為350，220KV電壓等級為2200，500KV電壓等級為5000等。抗干擾（選配一）：一般選“否”，在相角差完全異常情況下選“是”，并設置補償角度。此接線方式下做單相測試或二相測試時，只接相應的測試線，其它線懸置。氧化鋅閥片測試儀 發電機滅磁特性測試儀 感應式氧化鋅避雷器阻性電流測試儀 過電壓保護裝置測試儀 電器設備耐壓綜合試驗儀 壓敏型過電壓保護裝置測試儀 避雷器泄露電流測試儀 發電機滅磁過壓保護測試裝置 滅磁過電壓保護器交直流參數測試儀 過壓滅磁保護器特性測試儀

<興安>天正華意電氣設備有限公司 無線式氧化鋅避雷器帶電測試儀興安

興安非線性電阻測試儀氧化鋅避雷器帶電測試儀是用于檢測氧化鋅避雷器電氣性能的專用儀器，該儀器適用于各種電壓等級的氧化鋅避雷器的帶電或停電檢測，從而及時發現設備內部絕緣受潮及閥片老化等危險缺陷。儀器操作簡單、使用方便，測量全過程由人機界面控制，可測量氧化鋅避雷器的全電流、阻性電流及其諧波、工頻參考電壓及其諧波、有功功率和相位差，大屏幕可顯示電壓和電流的真實波形。儀器運用數字波形分析技術，采用諧波分析和數字濾波等軟件抗干擾方法使測量結果準確、穩定，可準確分析出基波和3～9次諧波的含量，并能克服相間干擾影響，正確測量邊相避雷器的阻性電流。二、產品特點1.彩色觸摸屏：800×480的7寸高清彩色觸摸屏、人機對話。2.無線距離大：兼容無線同步，無線傳輸信號超過1500米，選配可達到5000米。3.同步方式多：支持485有線同步、無線同步；無電壓方式通過軟件計算找到電壓基準三種同步方式。4.帶電停電兼容：適用于避雷器帶電、停電或試驗室等場所使用。5.大量程采集：電壓采集范圍0-250V，電流采集0-20mA。6.三相同測：真正做到三相電流、三相電壓同時測試，提高工作效率；同時支持單相測試或二相測試，選擇方便。7.可靠：儀器內部只帶弱電，電壓不超過8.4V；電流、電壓傳感器完全隔離，可靠。8.電壓方式可選：支持取三相或取B相電壓基準為電壓參考；支持用感應板方式取B相電場強度為電壓參考（選配），此功能方便電壓取樣。9.電流方式可選：可以用線接避雷器計數器兩端采樣泄漏電流，也可以用電流鉗采集避雷器的接地線的泄漏電流（選配）。10.標配邊配抗干擾處理：帶抗干擾計算功能和角度補償功能，完全解決三相互相干擾的情況220KV及上電壓等級需要。11.內置鋰電池：標配內帶高能鋰離子電池，特別適合無電源場合。12.高速采樣：高速的采樣頻率，先進的數字信號處理技術，抗干擾性能強，測量結果精度極高。13.內置日歷時鐘：內置日歷時鐘，為打印、保存數據提供時間依據。14.海量存儲試驗數據：本機配有大容量存儲，海量存儲數據。具有數據存儲與數據瀏覽功能，并具有掉電保護功能。15.U盤導出試驗數據：配有U盤導出數據功能，導出word文件。16.藍牙控制及上傳數據：標配藍牙功能、配有安卓藍牙APP，可以用手機或平板安裝APP可以控制、上傳、生成word文件。17.背景顏色方便切換：可以設置屏幕顏色，可以改成圖紋藍底、圖紋黑底，可以設置背景亮度，待機亮度和待機時間。18.內置培訓資料：屏幕內部配有各種接線方式，指導現場使用。19.中文輸入試驗信息：可以中文輸入相關站點、設備、人員、備注等，方便標識保存試驗數據，方便標識打印試驗數據。20.中英切換：可以直接界面切換中英文界面，兼容中外使用場合（選配）。21.攜帶方便：主機和單元兩部分組成，外加防塵、防腐一體機箱，體積小，重量輕，便于攜帶。22.具有選配功能，標準版本不具備選配功能，客戶可根據需求定制。

<興安>天正華意電氣設備有限公司 無線式氧化鋅避雷器帶電測試儀興安

興安非線性電阻測試儀氧化鋅避雷器帶電測試儀是用于檢測氧化鋅避雷器電氣性能的專用儀器，該儀器適用于各種電壓等級的氧化鋅避雷器的帶電或停電檢測，從而及時發現設備內部絕緣受潮及閥片老化等危險陷。儀器操作簡單、使用方便，測量全過程由微機控制，可測量氧化鋅避雷器的全電流、阻性電流及其諧波、工頻參考電壓及其諧波、有功功率和相位差，大屏幕可顯示電壓和電流的真實波形。儀器運用數字波形分析技術，采用諧波分析和數字濾波等軟件抗干擾方法使測量結果準確、穩定，可準確分析出基波和3～7次諧波的含量，并能克服相間干擾影響，正確測量邊相避雷器的阻性電流。二、產品特點1.儀器標準配置不帶高能鋰離子電池，可選配內置。2.5.7寸320×240液晶顯示器高速熱敏打印機；圖文顯示，界面直觀，便于現場人員操作和使用。3.適用于避雷器帶電、停電或試驗室等場所使用。4.三種試驗方式。支持有電壓基準信號取樣方式；也支持無電壓方式，通過軟件計算找到電壓基準；還可以選配感應板方式，通過感應電場強度來找電壓基準。5.電流、電壓傳感器完全隔離，可靠。分三次測試A、B、C三相氧化鋅避雷器可保存為一組試驗數據。6.儀器可連續測試，顯示電壓電流曲線，并可快速打印數據和曲線。7.內部配置存儲器，可掉電存儲200組試驗數據。8.選配RS232通訊接口，可通過上位機進行試驗，導出試驗數據。9.可進行抗干擾計算，補償A、C兩相電流受B相偏差。10.高速的采樣頻率，先進的數字信號處理技術，抗干擾性能強，測量結果精度極高。避雷器泄露電流測試儀發電機滅磁過壓保護測試裝置滅磁過電壓保護器交直流參數測試儀過壓滅磁保護器特性測試儀滅磁過壓直流氧化鋅特性測試儀氧化鋅避雷器直流參數測試儀全自動避雷器泄露電流表校驗儀消諧電阻器特性參數測試儀氧化鋅避雷器直流參數測試儀 氧化鋅非線性電阻測試儀氧化鋅閥片檢測儀水電站勵磁非線性電阻測試儀壓敏過電壓保護裝置測試儀壓敏式過電壓保護裝置測試儀壓敏式過電壓保護測試儀壓敏式過電壓保護器測試儀
