巴中直流系統絕緣校驗儀用戶可根據現場實際情況選擇在線測試或離線測試模式。5．2 在線測試選擇在線測試模式時，系統將會提示測試端連接線是否正確的接入系統，提示界面如下：確定測試端連接線已正確接入后按確定鍵即可進入在線測試項目列表主菜單，如下圖示：在該界面下可以選擇可在線測試的各項功能，按返回鍵可以回到模式選擇界面。5．2．1 正極接地測試在在線測試項目功能選擇菜單下選擇正極接地測試后，即進入正極接地測試設置界面，如下圖示：在該界面中，用戶可選擇1—5個正極接地測試點進行測試，被選中的測試點變綠燈做標記，每個測試點可通過點擊該測試點后屏幕上出現的虛擬鍵盤進行設置。測試時間間隔為每個測試點的測試時間，也為每兩個相鄰測試點的時間間隔，測試時間間隔可在5—999S之間進行設置。在該界面下，按返回鍵即返回上一級功能選擇畫面，設置完成之后按開始測試按鍵進入正極接地測試界面，如下圖示： 在正極接地測試界面中，測試阻抗一欄顯示的為用戶選中的測試點；當前測試阻抗：表示當前接地阻抗；時間：測試時間，達到設置測試時間間隔之后進入下一個測試點的測試，一個測試點時間達到設定值之后，自動停止測試。正對地電壓：顯示當前正極對地電壓；負對地電壓：顯示當前負極對地電壓系統電壓：顯示正極與負極之間的電壓接點I狀態：顯示接點I斷開或閉合；接點II狀態：顯示接點II斷開或閉合；在測試過程中可以按停止測試按鍵退出當前測試，返回上一級設置界面。

<巴中>天正華意電氣設備有限公司

巴中直流系統絕緣校驗儀 兩極接地測試在在線測試項目功能選擇菜單下選擇兩極接地測試后，即進入兩極接地測試設置界面，如下圖示：在該界面中，用戶可選擇1—5組兩極接地測試點進行測試，被選中的測試組變綠燈做標記，每個測試點可通過點擊該測試點后屏幕上出現的虛擬鍵盤進行設置。進行兩極接地測試時，正負極同時接地阻抗之和需≧10 kΩ。測試時間間隔為每個測試組的測試時間，也為每兩個相鄰測試組的時間間隔，測試時間間隔可在5—999S之間進行設置。在該界面下，按返回鍵即返回上一級功能選擇畫面，設置完成之后按開始測試按鍵進入兩極接地測試界面，如下圖示： 在兩極接地測試界面中，測試阻抗一欄顯示的為用戶選中的測試點；當前測試阻抗：表示當前兩極接地阻抗；時間：測試時間，達到設置測試時間間隔之后進入下一組測試點的測試，一組測試點時間達到設定值之后，自動停止測試。正對地電壓：顯示當前正極對地電壓；負對地電壓：顯示當前負極對地電壓系統電壓：顯示正極與負極之間的電壓接點I狀態：顯示接點I斷開或閉合；接點II狀態：顯示接點II斷開或閉合；在測試過程中可以按停止測試按鍵退出當前測試，返回上一級設置界面。5．2．4 電壓精度測試在在線測試項目功能選擇菜單下選擇電壓精度測試后，即進入電壓精度測試提示界面，如下圖示：在線模式下的電壓精度測試只能測試當前系統電壓值，如需對更多電壓點的精度進行測試，需在離線模式下進行測試，按下開始測試之后進入測試界面：在該界面下，顯示正對地電壓，負對地電壓以及系統正負極之間的電壓，通過上述電壓測量值與被測裝置進行對比，判斷其電壓測量精度是否附合要求。測試過程中可按停止測試鍵中止當前測試，返回上一級界面。

巴中直流系統絕緣校驗儀 兩極接地測試在在線測試項目功能選擇菜單下選擇兩極接地測試后，即進入兩極接地測試設置界面，如下圖示：在該界面中，用戶可選擇1—5組兩極接地測試點進行測試，被選中的測試組變綠燈做標記，每個測試點可通過點擊該測試點后屏幕上出現的虛擬鍵盤進行設置。進行兩極接地測試時，正負極同時接地阻抗之和需≧10 kΩ。測試時間間隔為每個測試組的測試時間，也為每兩個相鄰測試組的時間間隔，測試時間間隔可在5—999S之間進行設置。在該界面下，按返回鍵即返回上一級功能選擇畫面，設置完成之后按開始測試按鍵進入兩極接地測試界面，如下圖示： 在兩極接地測試界面中，測試阻抗一欄顯示的為用戶選中的測試點；當前測試阻抗：表示當前兩極接地阻抗；時間：測試時間，達到設置測試時間間隔之后進入下一組測試點的測試，一組測試點時間達到設定值之后，自動停止測試。正對地電壓：顯示當前正極對地電壓；負對地電壓：顯示當前負極對地電壓系統電壓：顯示正極與負極之間的電壓接點I狀態：顯示接點I斷開或閉合；接點II狀態：顯示接點II斷開或閉合；在測試過程中可以按停止測試按鍵退出當前測試，返回上一級設置界面。5．2．4 電壓精度測試在在線測試項目功能選擇菜單下選擇電壓精度測試后，即進入電壓精度測試提示界面，如下圖示：在線模式下的電壓精度測試只能測試當前系統電壓值，如需對更多電壓點的精度進行測試，需在離線模式下進行測試，按下開始測試之后進入測試界面：在該界面下，顯示正對地電壓，負對地電壓以及系統正負極之間的電壓，通過上述電壓測量值與被測裝置進行對比，判斷其電壓測量精度是否附合要求。測試過程中可按停止測試鍵中止當前測試，返回上一級界面。

<巴中>天正華意電氣設備有限公司
直流斷路器級差特性測試儀2023已更新(今日/格式) <巴中>天正華意電氣設備有限公司

巴中直流系統絕緣校驗儀為滿足用戶這一新的需求，我公司開發了直流絕緣裝置校驗儀，用戶在不停電情況下，隨時隨地校驗直流接地巡檢裝置，對便攜式直流接地查找裝置性能亦可檢驗。該裝置可廣泛應用于供電局、發電廠、技術監督部門、生產廠家及科研教學等。二、原理介紹校驗儀內部提供可調直流電源模塊，即可以模擬直流系統，將被測裝置脫離原系統進行校驗，也可以在原系統上對被測絕緣檢測設備進行校驗。校驗儀由可調電源模塊，接地電阻陣列，接地電容陣列，交流電源模塊，精密測量模塊以及控制系統和人機界面組成。在離線模式下，可將被測裝置退出原監測系統，接入校驗儀提供的模擬直流系統中，在該模擬直流系統中，通過控制系統對接地電阻陣列，接地電容陣列及交流接地模塊等的不同組合的控制，可完成對被測絕緣檢測設備各項功能的校驗工作。在在線模式下，可將校驗儀接入與被測裝置工作的同一系統中，此時，校驗儀內部的可調直流電源模塊處于斷路狀態，所有校驗功能項將在原直流系統中進行。

巴中直流系統絕緣校驗儀本功能測試時，面板上不需要連接任何線路，交流直接投到母線和地。3.由于進行交流接地測試時可能對被測設備造成嚴重損壞，請謹慎使用！5．3．3 平衡電橋檢測在離線測試項目功能選擇菜單下選擇平衡電橋檢測后，即進入平衡電橋檢測提示界面，如下圖示：平衡電橋的檢測可以為運行維護人員提供系統平衡橋的準確信息，在測試過程中，確定被測設備不會向系統注入信號，進入該頁面前，請提前關閉被測設備，防止誤報。測試方法1. 關閉被測設備，等待界面提示；2.當界面提示“請開啟待測設備…”，開啟被測設備；3. 系統開始自動檢測，整個測試時間大概在1分鐘。測試完成之后，該檢測過程將會計算出被測系統正對地阻抗，負對地阻抗以及系統平衡橋大小。檢測完成之后，按返回鍵可以返回上一級提示界面。本測試項目要求被測設備首先投入檢測橋（即不平衡橋），后投入平衡橋。5．3．4 電橋測試在離線測試項目功能選擇菜單下選擇電橋測試后，即進入電橋測試提示界面，如下圖示：電橋測試主要是為了防止直流系統一點接地引起保護誤動，根據測量的正負母線對地電壓比值能夠判斷電橋是否。按下開始測試按鍵進入電橋測試界面，如下圖示：在該界面下，顯示正對地電壓，負對地電壓以及正負對地電壓比值，通過正負對地電壓比值是否大于1.222倍，判斷其電橋是否附合要求。

<巴中>天正華意電氣設備有限公司

巴中直流系統絕緣校驗儀每次測試完成之后，需先將設備返回到主界面后再關閉電源。單位名稱：青島天正華意電氣設備有限公司稅 ???號：788839J公司地址：青島平度市李園街道辦事處平安路2號電 ???話： 七．裝箱清單1．直流系統絕緣校驗儀主機1臺2．交流輸入電源線1條3．測試端連接線1條4．接點狀態監測線2條5．測試線5條6．備用保險絲2個7．說明書1本8．合格證1份9．保修卡1份10．鋁合金包裝箱1個附:快速使用指南在線模式：1.將測試端的正、負、地對應接入待測系統或支路；2.按設備上的標示將1、2用隨機附送的短線連接；3.開啟交流電源選擇在線模式測試。離線模式：1．將待測設備退出系統，將校驗儀的測試端的正、負、地對應接入待測設備；2．按設備上的標示將1、2用隨機附送的短線連接(除了交流接地測試)，并一同穿過被測設備的傳感單元，方向與正母線到大地方向一致；3．開啟交流電源選擇正確的電壓等級后開始進行離線模式測試。環路模擬：第1步驟與離線模式相同，確認12未短接。2．將環路模擬開關打開；3．將3與4穿過傳感器A，6穿過傳感器B，5與7穿過其它待測傳感器，則傳感器A與傳感器B形成模擬環路供待測設備判斷，在該模式下可進行各項接地功能測試4．測試完成之后，斷開環路模擬開關

<巴中>天正華意電氣設備有限公司

巴中直流系統絕緣校驗儀裝置組成直流系統交流竄電測記告警裝置由以下幾部分組成：直流分壓采樣模塊、交流分壓采樣模塊、數據存儲模塊、顯示設置模塊、告警輸出模塊、通信模塊及32位處理器。其組成結構框圖如下：直流分壓采樣模塊：將直流系統中的正極對地電壓及負極對地電壓由模擬信號轉化為數字信號后上傳至處理器；交流分壓采樣模塊：將直流系統中的交流電壓分量提取出來，分壓后將交流電壓由模擬信號轉化為數字信號后上傳至處理器；32位處理器：對模塊的所有工作進行協調處理；存儲模塊：對參數設置及告警歷史數據進行存儲；告警模塊：以聲光方式及無源輸出觸點方式提供告警輸出；通信模塊：將監測實時數據及告警歷史數據通過RS485接口或RS232接口上傳到上位機系統；顯示設置模塊：對監測直流電壓、交流電壓、告警歷史記錄值進行顯示，對告警門限值進行設定。三、功能特點3.1、主要功能介紹交直流電壓實時監測功能，裝置可實時監控系統母線對地電壓，包括系統電壓，正對地電壓，負對地電壓及交流竄電電壓并實時顯示；參數設置功能，裝置可通過按鍵設置各種告警門限值，包括系統電壓高越限值、系統電壓低越限值、交流竄電電壓告警門限值、通信地址、通信規約；告警歷史數據存儲及查看功能，當直流系統中交流竄入電壓高于交流竄電告警門限值時，該告警電壓及告警時間將被保存，并可隨時查看；交流電壓波形顯示功能，裝置以波形顯示的方式實時顯示監控系統母線竄入的交流電壓；聲光告警及無源觸點輸出告警功能，當直流系統中發生交流竄電故障后裝置會發出聲光報警，并可通過無源觸點輸出告警信號；數據上傳功能，裝置可通過RS232或RS485接口將實時監測數據及歷史告警記錄數據上傳到上位機系統。

直流斷路器級差特性測試儀2023已更新(今日/格式) <巴中>天正華意電氣設備有限公司

巴中直流系統絕緣校驗儀這些由國內數十個廠家各自研發與生產的設備，在接地告警、接地選線及接地查找三部分檢測的原理與方法也多種多樣。然而，不管是巡檢裝置還是便攜裝置，國內目前沒有統一的檢驗標準，也沒有檢測手段，相關部門也不能定期對以上設備進行檢驗。另外，各廠家在生產直流接地檢測設備時，沒有系統地進行功能性、性的檢測，技術指標很不規范，用戶選用產品時，僅憑各生產廠家宣傳，沒有可參考、對照的技術指標，因而難以選擇到合符實際情況的產品。由于以上種種原因，導致這些產品的實際應用中，接地告警電阻值是否準確不知道，接地選線也經常不正確，而便攜式接地查找設備有時能查找有時又不能查找，使運行維護人員很擔心也不太愿意處理直流系統接地故障，對此類設備持有很強烈的懷疑態度，反過來阻礙設備的推廣與應用，回到人工拉閘查找接地方式。由于人工查找接地非常困難，有時還會引起責任，有的維護部門甚至懷著僥幸心理（因為發生接地故障，不是一定會引起保護等設備的誤動、拒動事故），通過降低接地告警電阻門限值，來減少接地告警次數，給系統帶來隱患。因此，無論是生產廠家的研發、生產、調試，還是用戶選用產品與在設備使用過程是否完好，均迫切需要市場提供直流系統接地的校驗設備，并提出校驗的標準與內容，以使直流系統接地檢測從研發到應用，都能夠明確了解產品的性能、質量和可靠性等。

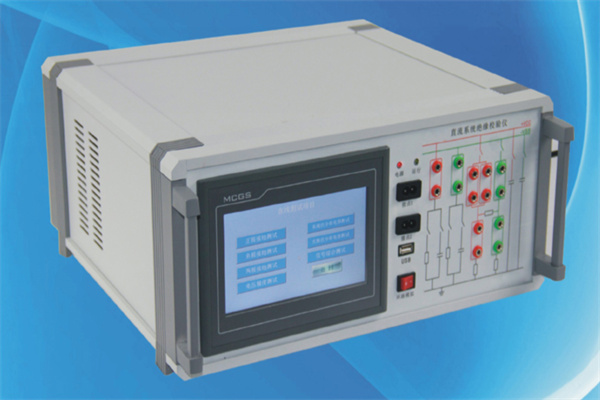

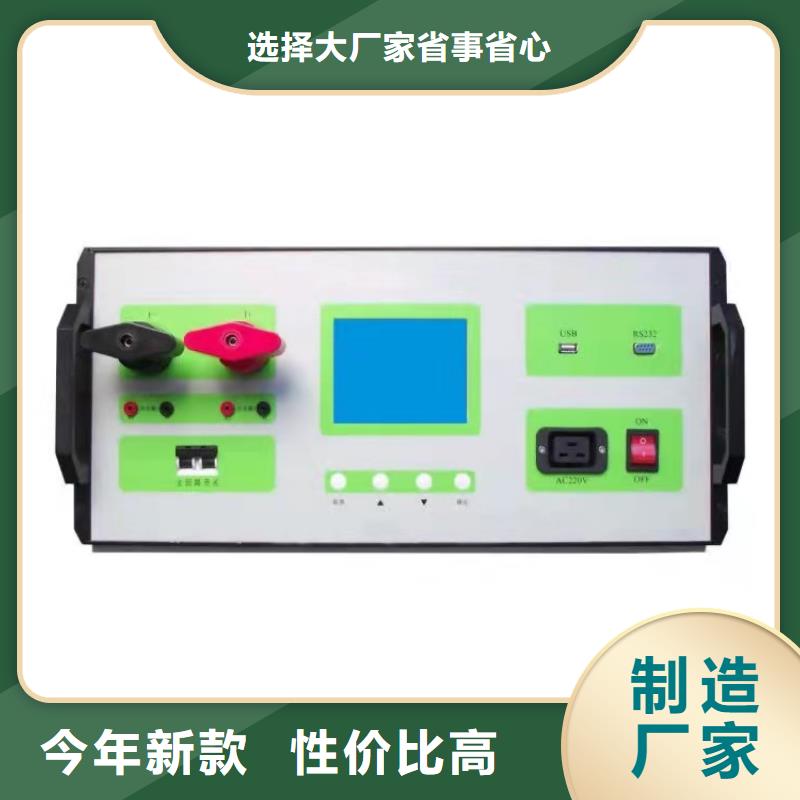

巴中直流系統絕緣校驗儀．接線說明4．1裝置面板圖示校驗儀面板圖如下圖示：電源：電源指示燈，通電后即亮；工作：工作指示燈，進行功能測試時閃爍；接點1，接點2：檢測被測設備的無源輸出觸點狀態； 環路模擬：開啟該開關之后，校驗儀內部可形成模擬環路狀態，在進行環路模擬時將其閉合，否則務必使其處于斷開位置；效驗儀側面板圖如下圖示：交流輸入：交流電源輸入接線端、保險盒及開關；測試端：連接被測系統或被測設備，棕色—正極；黑色—負極；綠色—地線電源開關：控制供電電源開關。4．2接線說明：上圖與面板上插口一致，圖中數字標示孔位，其表示的意義如下：12：用于普通支路的測試，將1與2穿過被測設備的傳感單元，在進行模擬接地測試時，其間會有漏電流流過供被測設備進行檢測；34567：用于進行環路模擬時測試，測試時將4與6穿過傳感器A，3穿過傳感器B，5與7穿過其它待測傳感器，則傳感器A與傳感器B形成模擬環路供待測設備判斷，在該模式下可進行各項接地功能測試；使用1234567插座時，上述相應位需要用設備附帶的連接線連接上下插孔。五．操作界面5．1 模式選擇界面接通電源，開啟開關之后，首先進入的是產品型號界面，等待幾秒后，進入工作模式選擇畫面：關于在線測試與離線測試的說明：在線測試：在線測試時，被測設備由原直流系統供電，設備內部直流電源模塊將不提供直流電壓輸出，此時可將測試端直接接在待測模塊所處的同一直流電源系統的母線或支路中進行測試，校驗儀將會跟據設定指令向系統或支路中投入對應的電阻或電容；離線測試：離線測試時，被測設備由校驗儀內部的直流電源系統供電，選擇該模式測試時，須將被測設備完全退出原運行直流的直流系統，單獨對其進行全方面的校驗；

<巴中>天正華意電氣設備有限公司

巴中直流系統絕緣校驗儀這些由國內數十個廠家各自研發與生產的設備，在接地告警、接地選線及接地查找三部分檢測的原理與方法也多種多樣。然而，不管是巡檢裝置還是便攜裝置，國內目前沒有統一的檢驗標準，也沒有檢測手段，相關部門也不能定期對以上設備進行檢驗。另外，各廠家在生產直流接地檢測設備時，沒有系統地進行功能性、性的檢測，技術指標很不規范，用戶選用產品時，僅憑各生產廠家宣傳，沒有可參考、對照的技術指標，因而難以選擇到合符實際情況的產品。由于以上種種原因，導致這些產品的實際應用中，接地告警電阻值是否準確不知道，接地選線也經常不正確，而便攜式接地查找設備有時能查找有時又不能查找，使運行維護人員很擔心也不太愿意處理直流系統接地故障，對此類設備持有很強烈的懷疑態度，反過來阻礙設備的推廣與應用，回到人工拉閘查找接地方式。由于人工查找接地非常困難，有時還會引起責任，有的維護部門甚至懷著僥幸心理（因為發生接地故障，不是一定會引起保護等設備的誤動、拒動事故），通過降低接地告警電阻門限值，來減少接地告警次數，給系統帶來隱患。因此，無論是生產廠家的研發、生產、調試，還是用戶選用產品與在設備使用過程是否完好，均迫切需要市場提供直流系統接地的校驗設備，并提出校驗的標準與內容，以使直流系統接地檢測從研發到應用，都能夠明確了解產品的性能、質量和可靠性等。

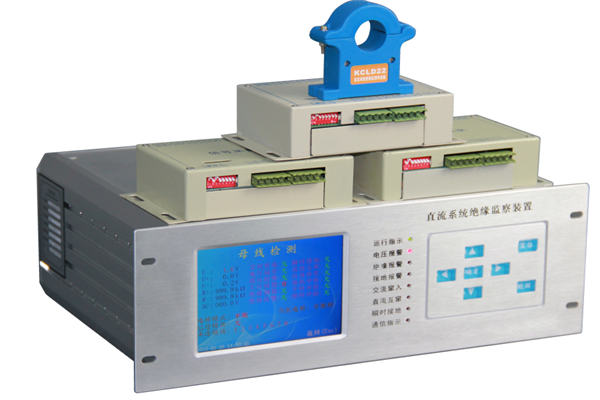

巴中直流系統絕緣校驗儀本產品一般可分為三部分內容，即接地告警、接地選線及接地查找。接地選線通常與接地告警檢測放在一起，稱之為安裝式接地檢測設備，而用于接地查找的則為便攜式接地檢測設備。接地告警：是在直流系統發生接地時，及時發出告警信號，以通知運行維護人員到場處理；接地選線：發生接地告警之后，將故障定位到直流支路，可縮小故障范圍；接地查找：確定具體的故障位置，以便排除接地故障。目前，國內電力系統基本只有接地告警檢測功能，且幾乎都是通過平衡橋回路檢測，當漏電流達到整定值時，發出告警信號。檢修人員只能通過拉閘、搖絕緣等辦法確定接地支路和具體接地位置，這樣做既不，又非常耗時、費力，遇到復雜的接地，有時沒有辦法處理。 近十年來，國內高等院校和科研單位，在直流系統接地檢測方面進行了大量的研究與開發，生產出各類接地選線與便攜式接地查找設備，現在已為電力系統廣泛采用。目前，國內新投運的110KV及以上等級變電站，大都采用了巡檢裝置，老站也陸續增加此類設備，據估計，全國在線巡檢裝置有近萬套，而便攜式設備也有近千套。

<巴中>天正華意電氣設備有限公司

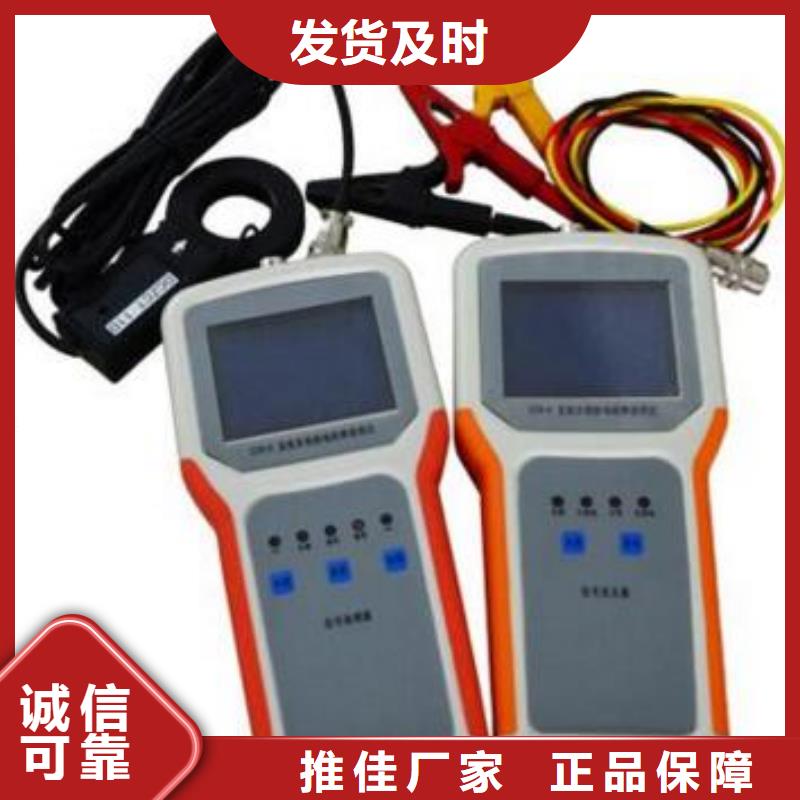

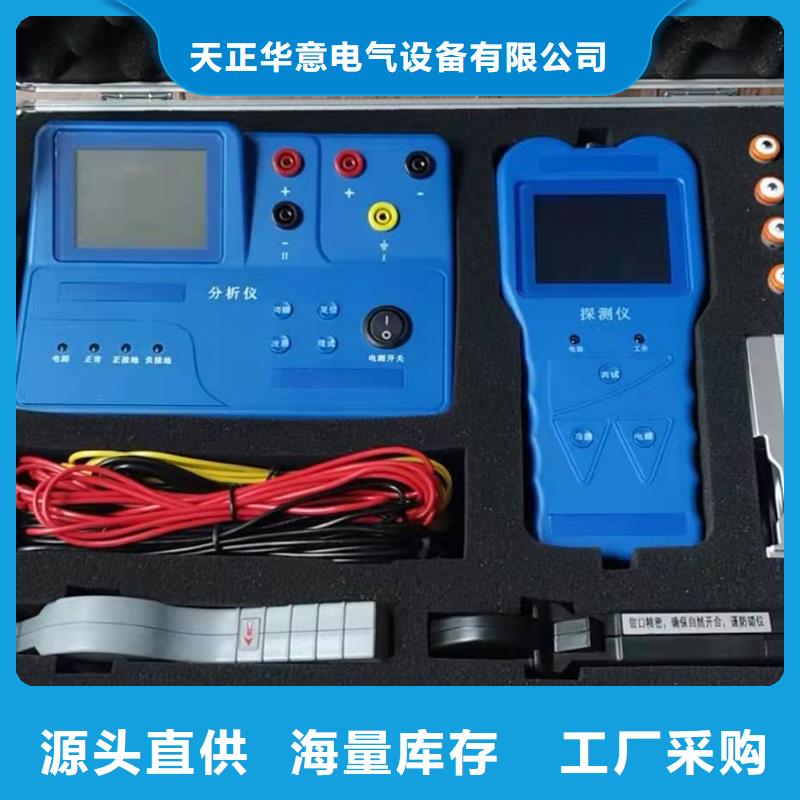

巴中直流系統絕緣校驗儀概述本產品收集了國內外主要廠家的直流系統接地故障定位裝置，棄弊取寵，根據電和力行業近標準，基于觸屏的方式取代傳統的按鍵操作，屬新一代直流接地故障定位的理想產品。直流系統絕緣故障、直流互竄故障及交流竄電故障是一種易發生且對電力系統危害性較大的故障，危害電力系統正常運行。目前電力系統直流電源接地故障查找的核心問題是現場干擾大。在不同的直流電源和不同的工作狀態下測量抗干擾性差，導致許多產品誤測誤判，這是該系列產品的缺點，也是普遍的現象。為了能夠更好的幫助現場維護人員快速準確地找出直流故障，我公司通過多年努力，總結大量現場經驗，開發出了直流接地故障查找儀。直流接地故障查找儀采用高精度電流鉗表，利用故障回路中的直流電流差值進行故障查找與定位，將快速FFT變換技術引入到直流故障查找設備中，可以檢測出各電壓等級（24V，48V，110V，220V）直流系統中的各類絕緣故障、直流互竄故障、交流竄電故障。該儀器具有檢測靈敏度高、抗干擾能力強、體積小、重量輕、使用方便等特點。

<巴中>天正華意電氣設備有限公司 直流斷路器級差特性測試儀2023已更新(今日/格式)
<巴中>天正華意電氣設備有限公司

巴中直流系統絕緣校驗儀注意事項(1) 由于裝置是精密儀器，在運輸、使用和存放時要小心輕放，各部件要防止摔、跌等強烈震動，保證使用的高精度。(2) 每次連接本裝置時，需注意查看電壓采樣線的正負極接線防止損壞本裝置。 (3) 本裝置為DC48－300V直流供電，使用時確保電源為直流。(4) 請勿在易燃易爆及溫度超過60℃的環境下使用。七、售后服務（1） 本產品自購買之日起一年內，如因產品本身質量原因造成的故障，可憑保 修卡及購貨發票復印件寄回本公司免費維修。（2） 在保修期內如因操作不當，造成產品損壞，本公司負責維修，但需收取材料費，不收取維修費；若損壞較為嚴重，造成無法修復者，本公司將原產品退回。（3） 在保修期內，未經本公司同意，用戶不得擅自打開機器，否則公司將不再承諾免費保修。（4） 本公司對售出產品實行終身維護。附：快速操作指南1.在主界面下長按“確認”鍵可開啟或關閉蜂鳴器，在主界面下長按“返回”鍵可進入時間設置畫面；2.參數設置時選定被設參數后，短按“前頁”或“后頁”是加1或減1，長按“前頁”或“后頁”是加10或減10；3.在時間設置畫面下，只有在選定到“秒”設置時按“確認”鍵才能更新時間，裝置斷電后需重新設置時間；4.交流竄電電壓高于設定值時會保存記錄，在歷史記錄畫面可以查看，交流竄電電壓高于設定值時如果變化超過2V也會保存記錄。
