濟南電容電流測試儀目前，我國電力系統的電源中性點一般是不直接接地的，所以當線路單相接地時流過故障點的電流實際是線路對地電容產生的電容電流。據統計，電力系統的故障很大程度是由于線路單相接地時電容電流過大導致起弧且電弧無法自行熄弧引起的。因此，我國的電力規程規定當10kV和35kV系統電容電流分別大于30A和10A時，應裝設消弧線圈以補償電容電流，這就要求對的電容電流進行測量以做決定。另外，電力系統的對地電容和PT的參數配合會產生PT鐵磁諧振過電壓，為了驗證該配電系統是否會發生PT諧振及發生什么性質的諧振，也必須準確測量電力系統的對地電容值。傳統的測量電容電流的方法有單相金屬接地的直接法、外加電容間接測量法等，這些方法都要接觸到一次設備，因而存在試驗危險、操作繁雜，工作效率低等缺點。進而出現了在PT二次側注入信號法測量電網電容電流；與傳統測量方法相比，該方法測量過程中，測試儀無需和一次側直接相連，因而試驗不存在危險性，無需做繁雜的工作和等待冗長的調度命令，只需將測量線接于PT的開口三角端子就可以測量出電容電流的數據。從PT開口三角處注入的是微弱的異頻測試信號，所以既不會對繼電保護和PT本身產生任何影響，又避開了50Hz的工頻干擾信號。

<濟南>天正華意電氣設備有限公司

濟南電容電流測試儀目前，我國電力系統的電源中性點一般是不直接接地的，所以當線路單相接地時流過故障點的電流實際是線路對地電容產生的電容電流。據統計，電力系統的故障很大程度是由于線路單相接地時電容電流過大導致起弧且電弧無法自行熄弧引起的。因此，我國的電力規程規定當10kV和35kV系統電容電流分別大于30A和10A時，應裝設消弧線圈以補償電容電流，這就要求對的電容電流進行測量以做決定。另外，電力系統的對地電容和PT的參數配合會產生PT鐵磁諧振過電壓，為了驗證該配電系統是否會發生PT諧振及發生什么性質的諧振，也必須準確測量電力系統的對地電容值。傳統的測量電容電流的方法有單相金屬接地的直接法、外加電容間接測量法等，這些方法都要接觸到一次設備，因而存在試驗危險、操作繁雜，工作效率低等缺點。進而出現了在PT二次側注入信號法測量電網電容電流；與傳統測量方法相比，該方法測量過程中，測試儀無需和一次側直接相連，因而試驗不存在危險性，無需做繁雜的工作和等待冗長的調度命令，只需將測量線接于PT的開口三角端子就可以測量出電容電流的數據。從PT開口三角處注入的是微弱的異頻測試信號，所以既不會對繼電保護和PT本身產生任何影響，又避開了50Hz的工頻干擾信號。

濟南全自動電容電流測試儀-可送貨上門 <濟南>天正華意電氣設備有限公司
<濟南>天正華意電氣設備有限公司

濟南電容電流測試儀補償電容器組中性點異頻信號注入法5.1 測量方法說明及測量特點常用的異頻信號注入法是從PT開口三角處注入異頻信號，其測量原理中假設電壓互感器三相勵磁特性和漏抗一致，且在測試過程中忽略了勵磁阻抗。而在實際現場，電壓互感器往往會出現由于生產批次的不同而導致的三相勵磁特性和漏抗不一致，尤其對于4PT連接方式電壓互感器的差異將大大影響電容電流的測量準確性。針對以上情況，提出了補償電容器組中性點異頻信號注入法，此測量方法避免了電壓互感器參數不一致的影響，且無需退出高低壓消諧裝置，既保證了電網運行，又保證了測量的準確性。5.2 測量原理圖2 補償電容器組中性點異頻信號注入法原理圖圖2中：PT：外接單相電磁式電壓互感器，電壓互感器變比為（UL電壓互感器額定高壓）X： 耐壓電纜DL：斷路器 DS：隔離開關 ES：接地開關 L： 限流電抗器Ca、Cb、Cc： 補償電容器組C11、C22、C33：線路三相對地電容見圖2所示，電容電流測試儀與單相電壓互感器的二次繞組相連，電壓互感器的一次繞組經耐壓電纜與補償電容器組中性點相連，通過補償電容器組向三相注入異頻零序電流。電容電流測試儀通過測量電壓互感器二次繞組的電壓和電流，計算得到對地電容和電容電流。注：補償電容器組中性點異頻信號注入法，在測量之前必須確定電容器組Ca、Cb、Cc的確切電容量；且需要一個外置單相電磁式電壓互感器，為了提高測量精度，可選用精度較高的電壓互感器，電壓互感器變比為（UL電壓互感器額定高壓）；測試儀的參數設置中“PT方式”應選擇“C1PT”。5.3 測量步驟5.3.1 查看不接地系統的接線方式和運行方式，系統所有線路均已投入。5.3.2 現場已配置消弧線圈的，根據接線方式和運行方式，退出與被測系統有電氣聯系的所有消弧線圈。5.3.3 外置單相電壓互感器置于絕緣墊上，高壓尾端、低壓尾端和外殼分別一點接地。5.3.4 將電容電流測試儀的電流輸出端與單相電壓互感器二次繞組相連。儀器置于絕緣墊上，且與互感器的距離不小于2m（10kV）和3m（35kV），電容電流測試儀外殼應可靠接地。5.3.5將單根耐壓電纜一端與外置的單相電壓互感器高壓端相連。在該補償電容器組中性點隔離開關處，利用絕緣操作桿將電纜的另一端與該補償電容器組中性點相連。無中性點隔離開關的補償電容器組可在其它操作方便處將電纜與中性點相連。連接部位需可靠接觸。 5.3.6 單相電壓互感器周圍設置圍欄，圍欄與互感器的距離不小于0.7m（10kV）、1m（35kV），向外懸掛“止步、高壓危險”標示牌。5.3.7 測試人員位于絕緣墊上開始測試。

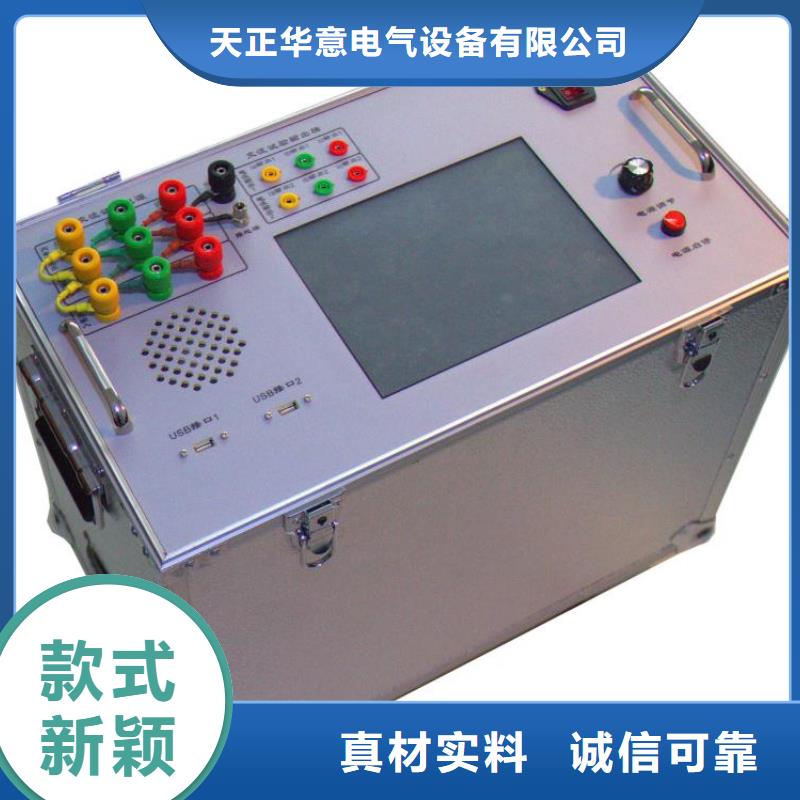

濟南電容電流測試儀三相電容電感測試儀一、概述三相電容電感測試儀是針對變電站現場測量電容器的電容值時存在的問題而專門研制的，它著重解決了以下問題：(1) 現場測量電容器需拆除連接線，不僅工作量大而且易損壞電容器；(2) 電容表輸出電壓低而導致故障檢出率低。該儀器具有測量工作量小、快捷簡便、性能穩定、測量準確、故障檢出率高等特點。(3) 測量電抗器電感量。二、技術參數1、儀器測量范圍及精度：a.電容測量（1）可測電容范圍：0. 1μF ～ 3300μF（2）可測容量范圍：5 ～ 20000kvar（3）測 量 精 度：±(1.0% 讀數+0.02μF)（4）分辨率：0.001μF b.電流測量（1）電流測量范圍：0～10A;（2）測 量 精 度：±(3.0%讀數+0.05A)（3）分辨率：0.01Ac.電感測量（1）電感測量范圍：小電感方式0.1mH～5mH大電感方式5 mH～50H（2）感抗測量范圍：50mΩ~20KΩ（3）測 量 精 度：±(3.0% 讀數+0.05mH)（4）分辨率：0.01 mHd.電阻測量范圍：（1）電阻測量范圍：小電阻方式50mΩ～1Ω 大電阻方式1Ω～20KΩ（2）測 量 精 度：±(3.0% 讀數+0.05Ω)（3）分辨率：0.01 Ω2、工作電源：a.額定電壓：工頻220V±10%b.額定頻率：50Hzc.額定輸出：1.5V/15V/150VA3、儀器的正常工作條件：a.環境溫度：-10℃ ～ +50℃b.相對濕度：≤90%4、顯示打印方式 ：液晶顯示屏全漢字顯示面板式高速打印機工作原理（如圖1）該電容電感測試儀采用橋式電路結構，標準電容器和被試電容器作為橋式電路的兩臂。當進行電容器電容值測量時，測試電壓同時施加在標準電容器和被試電容器上，處理器通過傳感器同采集流過兩者的電流信號并進行處理后得也被試電容器的電容值。由于采用標準電容器、被試電容器同步采樣技術，可不受電源電壓波動的影響；加之測量過程是全自動進行的，避免了手動操作引起的誤差，因此具有穩定性好、重復性好，準確可靠的特點。

濟南電容電流測試儀補償電容器組中性點異頻信號注入法5.1 測量方法說明及測量特點常用的異頻信號注入法是從PT開口三角處注入異頻信號，其測量原理中假設電壓互感器三相勵磁特性和漏抗一致，且在測試過程中忽略了勵磁阻抗。而在實際現場，電壓互感器往往會出現由于生產批次的不同而導致的三相勵磁特性和漏抗不一致，尤其對于4PT連接方式電壓互感器的差異將大大影響電容電流的測量準確性。針對以上情況，提出了補償電容器組中性點異頻信號注入法，此測量方法避免了電壓互感器參數不一致的影響，且無需退出高低壓消諧裝置，既保證了電網運行，又保證了測量的準確性。5.2 測量原理圖2 補償電容器組中性點異頻信號注入法原理圖圖2中：PT：外接單相電磁式電壓互感器，電壓互感器變比為（UL電壓互感器額定高壓）X： 耐壓電纜DL：斷路器 DS：隔離開關 ES：接地開關 L： 限流電抗器Ca、Cb、Cc： 補償電容器組C11、C22、C33：線路三相對地電容見圖2所示，電容電流測試儀與單相電壓互感器的二次繞組相連，電壓互感器的一次繞組經耐壓電纜與補償電容器組中性點相連，通過補償電容器組向三相注入異頻零序電流。電容電流測試儀通過測量電壓互感器二次繞組的電壓和電流，計算得到對地電容和電容電流。注：補償電容器組中性點異頻信號注入法，在測量之前必須確定電容器組Ca、Cb、Cc的確切電容量；且需要一個外置單相電磁式電壓互感器，為了提高測量精度，可選用精度較高的電壓互感器，電壓互感器變比為（UL電壓互感器額定高壓）；測試儀的參數設置中“PT方式”應選擇“C1PT”。5.3 測量步驟5.3.1 查看不接地系統的接線方式和運行方式，系統所有線路均已投入。5.3.2 現場已配置消弧線圈的，根據接線方式和運行方式，退出與被測系統有電氣聯系的所有消弧線圈。5.3.3 外置單相電壓互感器置于絕緣墊上，高壓尾端、低壓尾端和外殼分別一點接地。5.3.4 將電容電流測試儀的電流輸出端與單相電壓互感器二次繞組相連。儀器置于絕緣墊上，且與互感器的距離不小于2m（10kV）和3m（35kV），電容電流測試儀外殼應可靠接地。5.3.5將單根耐壓電纜一端與外置的單相電壓互感器高壓端相連。在該補償電容器組中性點隔離開關處，利用絕緣操作桿將電纜的另一端與該補償電容器組中性點相連。無中性點隔離開關的補償電容器組可在其它操作方便處將電纜與中性點相連。連接部位需可靠接觸。 5.3.6 單相電壓互感器周圍設置圍欄，圍欄與互感器的距離不小于0.7m（10kV）、1m（35kV），向外懸掛“止步、高壓危險”標示牌。5.3.7 測試人員位于絕緣墊上開始測試。

<濟南>天正華意電氣設備有限公司 濟南全自動電容電流測試儀-可送貨上門

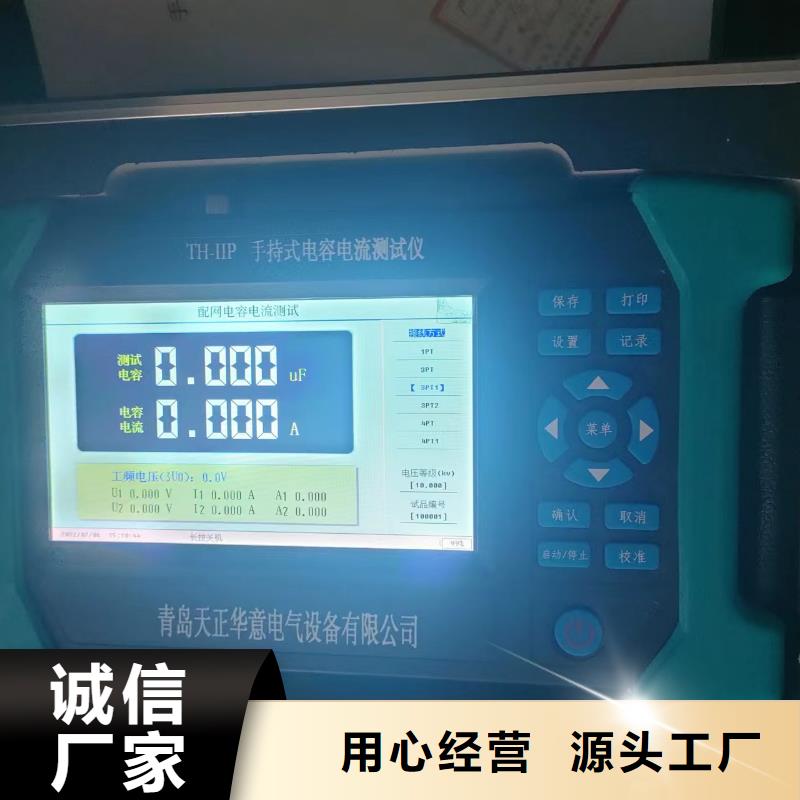

濟南電容電流測試儀但是，現有的基于PT二次側注入信號法的測試儀體積及重量較大，便攜性較差不利于測試量較大的工況。并且，此類測試儀對于4PT連接方式的電網，測量精度極低，難以滿足用戶需求；需要改變PT連接方式才能準確測量系統電容電流。為解決這些問題，我公司在上一代基于PT二次側注入信號法測試儀的基礎上，經過重新研發設計，開發出新一代產品電容電流測試儀。采用全新硬件結構和速度更快的ARM處理器及AD轉換器，內置全新的全數字變頻逆變電源，效率高、發熱量小、體積小、重量輕。與前一代相比，新一代體積和重量都大大減小，更加便于攜帶和現場測試。針對4PT連接方式內置變壓器中性點信號注入測試法和補償電容器中性點信號注入測試法，以解決4PT連接方式電網電容電流測試精度不高的問題。在任何時刻（包括測量過程中）都可準確測量零序3U0電壓，從而便于用戶判斷系統工作狀態；并且在測試過程中，如果零序3U0電壓過高可自動停止測量過程。該測試儀采用工業彩色液晶屏（強光下可讀）、中文菜單、人機交互更加友好，并且具備U盤存儲和數據打印等功能。接線簡單、測試速度快、測試穩定性和數據準確性高，大大減輕了試驗人員的勞動強度，提高了工作效率。

<濟南>天正華意電氣設備有限公司
濟南全自動電容電流測試儀-可送貨上門

濟南電容電流測試儀接線方法進行測試前，應按使用要求正確連接電源線及信號電纜。（如圖3）圖31、電壓電纜一端接到電壓輸出端子上 2、測試電流信號電纜插在電流輸入插頭上， 3、接好電容電感電源線。4、將測試電壓電纜分別夾在被試電容器組兩極的連接母線上，鉗形表卡在所需測量的單臺電容器的套管處。注意：一定要將電壓輸出紅端線從鉗形表正面穿過后再接到需測量的單臺電容器（電抗器）的套管處，接反時測量不準確。五、儀器操作方法 使用本儀器前應仔細閱讀本說明書 檢查接線無誤 儀器接地良好 防止觸電事故。開機后屏幕顯示主菜單畫面。選擇測量方式:測電容時可選單相電容、三相△、三相Y，三相Yn 三相III測電抗器電感時可選擇大電感、小電感方式，小于5mH時只能選擇小電感方式，測電阻時可選擇大電阻、小電阻方式，小于1Ω時只能選擇小電阻方式。注意:選錯可能損壞儀器!選擇電壓等級:380V 6.6kV 10 kV 35 kV 380/V 6.6/kV 10/kV 35/kV 選擇電壓等級用于計算電容的千乏數，千乏數計算公式為：千乏數（Kvar）Q=U*U*2*3.14*f*CU:電容的電壓等級；f:測量電壓的頻率；C：電容值在上述設定完成后，將箭頭指向開始測量按【ENT】鍵 稍后結果就會出現在顯示屏上，所測數據自動記錄按【ENT】鍵打印數據 按【ESC】鍵回到開機主菜單進行下一次測量，選擇數據查詢可以查看以前40次所測電容值或電感值，按上、下鍵翻頁，在數據查詢時按【ENT】鍵可進入歷史數據打印菜單，此時按【ENT】鍵打印本次數據，按下鍵打印全部40組歷史數據。需要調整系統時間時請將光標移到“時間設定”按【ENT】鍵進入時間設定菜單將光標移到要調整的“年”、“月”、“日”、“時”、“分”、“秒”上，按【ENT】鍵，此時光標前進一步，再按【上】、【下】鍵調整，完成后按【ESC】鍵回到時間設定菜單，全部調完后將光標移到“存”上，按【ENT】鍵將數據存入儀器，再按【ESC】鍵回到主菜單。

<濟南>天正華意電氣設備有限公司
<濟南>天正華意電氣設備有限公司 濟南全自動電容電流測試儀-可送貨上門

濟南電容電流測試儀儀器檢定及鉗形表配合電容電感測試儀特別使用說明一、本儀器必須在試品停電、完全放電條件下才能測試！！！二、本儀器輸出交流電壓15V/1.5V，功率150W，主要用于現場補償電容器和電抗器的測量在試驗室使用標準電容/電感檢定時，請確認標準電容/電感的負載能力、額定電流。否則將損壞標準電容/電感或者檢定結果不準(電感較小時要特別注意有些計量院的電感標準的額定電流都較小只有零點幾安培 造成誤差較大)。儀器檢定時應良好接地。三、使用本儀器時請務必將鉗形表旋轉開關設置為“OFF”，否則測量數據錯誤。請將鉗形表放在測試儀遠端，盡量遠離測試儀。四、電壓輸出紅色線從鉗形表正面穿過到試品方向不對不能使用試品自動識別方式此時測量的電感值也不正確。五、電流輸入線一端接鉗形表，一端接測試儀，不能懸空。六、使用電流輸入線的方法如下：1、一端插入儀器另一端插入鉗型表 插入鉗型表時握住航空插頭的后部， 對準鉗型表端開口方向輕輕的旋轉推入即可。2、拔出時只需握住航空插頭的中部彈簧，向外拉動即可拔出不需旋轉以免損壞接頭部分。七、測量小于5mH電感/1Ω電阻時，務必使用小電感/小電阻方式。八、單相測量時只需連接紅色和黑色線，此時紅色線插入黃色插座（UA），黑色線插入黑色插座（UN），只需要接A相的電流鉗 三相測量時 需要連接黃色、綠色、紅色、黑色線 黃色線插入UA，綠色線插入UB，紅色線插入UC，黑色線插入UN。此時需要接A、B、C三個電流鉗，電流鉗要插入相應編號的航空插座里。

<濟南>天正華意電氣設備有限公司

濟南電容電流測試儀接線方法進行測試前，應按使用要求正確連接電源線及信號電纜。（如圖3）圖31、電壓電纜一端接到電壓輸出端子上 2、測試電流信號電纜插在電流輸入插頭上， 3、接好電容電感電源線。4、將測試電壓電纜分別夾在被試電容器組兩極的連接母線上，鉗形表卡在所需測量的單臺電容器的套管處。注意：一定要將電壓輸出紅端線從鉗形表正面穿過后再接到需測量的單臺電容器（電抗器）的套管處，接反時測量不準確。五、儀器操作方法 使用本儀器前應仔細閱讀本說明書 檢查接線無誤 儀器接地良好 防止觸電事故。開機后屏幕顯示主菜單畫面。選擇測量方式:測電容時可選單相電容、三相△、三相Y，三相Yn 三相III測電抗器電感時可選擇大電感、小電感方式，小于5mH時只能選擇小電感方式，測電阻時可選擇大電阻、小電阻方式，小于1Ω時只能選擇小電阻方式。注意:選錯可能損壞儀器!選擇電壓等級:380V 6.6kV 10 kV 35 kV 380/V 6.6/kV 10/kV 35/kV 選擇電壓等級用于計算電容的千乏數，千乏數計算公式為：千乏數（Kvar）Q=U*U*2*3.14*f*CU:電容的電壓等級；f:測量電壓的頻率；C：電容值在上述設定完成后，將箭頭指向開始測量按【ENT】鍵 稍后結果就會出現在顯示屏上，所測數據自動記錄按【ENT】鍵打印數據 按【ESC】鍵回到開機主菜單進行下一次測量，選擇數據查詢可以查看以前40次所測電容值或電感值，按上、下鍵翻頁，在數據查詢時按【ENT】鍵可進入歷史數據打印菜單，此時按【ENT】鍵打印本次數據，按下鍵打印全部40組歷史數據。需要調整系統時間時請將光標移到“時間設定”按【ENT】鍵進入時間設定菜單將光標移到要調整的“年”、“月”、“日”、“時”、“分”、“秒”上，按【ENT】鍵，此時光標前進一步，再按【上】、【下】鍵調整，完成后按【ESC】鍵回到時間設定菜單，全部調完后將光標移到“存”上，按【ENT】鍵將數據存入儀器，再按【ESC】鍵回到主菜單。

濟南電容電流測試儀測量原理電容電流測試儀是從PT 開口三角側來測量系統的電容電流的。其測量原理如圖1所示。圖1 測量原理圖在圖1中，從PT二次開口三角處注入不同頻率的電流信號（頻率非50Hz，目的是為了工頻信號的干擾），在PT高壓側A、B、C三相感應出3個電流方向相同的電流信號，此電流為零序電流，因此它在電源和負荷側均不能流通，只能通過PT和對地電容形成回路，所以圖1又可簡化為圖2。圖2 簡化物理模型根據圖2的物理模型就可建立相應的數學模型，通過檢測測量信號就可以測量出三相對地電容值3C0，再根據公式I=3ωCOUφ（Uφ為被測系統的相電壓）計算出系統的電容電流。3 功能及特點3.1 測量范圍更寬，測試速度更快。3.2 支持3PT連接方式、兩種4PT連接方式、1PT連接方式現場電容電流測量。3.3 工業級彩色液晶顯示屏，分辨率320×240點陣，強光下可讀。3.4 人機交互界面更加友好：(1)對于一些重要的操作及參數設置，顯示其提示信息和幫助說明。(2)測量結果及相關參數顯示和打印更加詳細，便于用戶日后分析。(3)選擇PT連接方式時，可顯示各種PT連接方式下的接線原理圖，便于用戶判別現場PT連接方式及測試線連接位置。(4)屏幕頂部狀態欄實時顯示優盤插入狀態，對未連接的設備進行操作時，顯示相應的未連接提示信息。3.5 實時測量和顯示零序3U0電壓值，便于用戶判斷系統工作狀態；并且，在測量工程中如果發現零序3U0電壓過高，可自動停止測量過程。3.6 具備多重零序3U0過壓保護電路，測試儀輸出端可耐受AC100V 50HZ電壓而不損壞。3.7 內置全數字變頻逆變電源，具有輸出頻率準確、輸出電流可調、輸出效率高、發熱量小、體積小、重量輕、長時間工作穩定等特點。3.8 具備輸出短路保護功能。3.9 具備實時時鐘，可實時顯示當前時間和日期；測量結果包括測量日期及時間。3.10 測量數據存儲方式分為本機存儲和優盤存儲，其中本機存儲可存儲測量數據150條，并且本機存儲可轉存至優盤；優盤存儲數據格式為Word格式，可直接在電腦上編輯打印。3.11 熱敏打印機打印功能，快速、無聲。3.12 體積小、重量輕，方便攜帶使用。4 技術指標4.1 電容電流測量4.1.1 測量范圍：0.3μF～200μF 1A～400A4.1.2 準確度： ±(讀數×5%+2字)4.1.3 分辨率： 0.3～9.999（0.001） 10～99.99（0.01） 100～999.9（0.1）≥1000（1）4.1.4 電壓等級：0.1KV～99.9KV連續可調4.2 零序3U0電壓測量4.2.1 測量范圍：1V～100V AC 50HZ4.2.2 準確度： ±(讀數×1%+10字)4.2.3 分辨率： 1～9.999（0.001） 10～99.99（0.01）4.3 使用條件及外形4.3.1 工作電源：AC100-240VAC 0.8A 50/60Hz4.3.2 儀器重量：4.5Kg4.3.3 儀器體積：320mm(長)×270mm(寬)×150mm(高)4.3.4 使用溫度：-10℃～50℃4.3.5 相對濕度：＜90%，不結露

濟南全自動電容電流測試儀-可送貨上門

濟南電容電流測試儀無功補償電容器是滿足電力系統無功平衡的重要設備。近年來無功問題得到了電業部門的普遍重視，無功補償成套裝置已大量投入配電網運行。電能供給要求系統有功與無功實時平衡。因此，無功補償裝置應滿足自動跟蹤、實時補償的要求，這就不可避免地要頻繁投、切無功補償電容器組。電容器組的投、切操作，就會產生過電流與過電壓沖擊，引起電容器損壞。為保證設備的可靠性，早期發現電容器缺陷，避免故障擴大，需要定期進行檢測。而在現場電容器都是成組并聯的，傳統方法是將電容匯流排拆除，然后用老式電容表進行測量，由于電容器組是由幾十至上百個小電容器組成，要拆線測量電容量的工作量很大，而且經常拆線會使得螺絲滑牙或沒有上緊而留下隱患，也容易造成電容的二次損壞。因此，非常期望有一種測試儀器不用拆線就能測量各個小電容器的電容量，減輕檢修人員的負擔，提高檢修工作的效率，提高配電網運行的性。針對現場的實際情況，我公司研制出一種三相全自動電容電感測試儀。該儀器可以在不拆線的狀態下，測量成組并聯電容器的單相電容或各種組合連接類型的三相電容器，同時也能夠測量各種電抗器的電感，該儀器接線方便，操作簡單，減輕了檢修人員的工作負擔，大大提高了現場的測試效率，為電網的正常運行提供了保障。

濟南全自動電容電流測試儀-可送貨上門 <濟南>天正華意電氣設備有限公司

濟南電容電流測試儀補償電容器組中性點異頻信號注入法5.1 測量方法說明及測量特點常用的異頻信號注入法是從PT開口三角處注入異頻信號，其測量原理中假設電壓互感器三相勵磁特性和漏抗一致，且在測試過程中忽略了勵磁阻抗。而在實際現場，電壓互感器往往會出現由于生產批次的不同而導致的三相勵磁特性和漏抗不一致，尤其對于4PT連接方式電壓互感器的差異將大大影響電容電流的測量準確性。針對以上情況，提出了補償電容器組中性點異頻信號注入法，此測量方法避免了電壓互感器參數不一致的影響，且無需退出高低壓消諧裝置，既保證了電網運行，又保證了測量的準確性。5.2 測量原理圖2 補償電容器組中性點異頻信號注入法原理圖圖2中：PT：外接單相電磁式電壓互感器，電壓互感器變比為（UL電壓互感器額定高壓）X： 耐壓電纜DL：斷路器 DS：隔離開關 ES：接地開關 L： 限流電抗器Ca、Cb、Cc： 補償電容器組C11、C22、C33：線路三相對地電容見圖2所示，電容電流測試儀與單相電壓互感器的二次繞組相連，電壓互感器的一次繞組經耐壓電纜與補償電容器組中性點相連，通過補償電容器組向三相注入異頻零序電流。電容電流測試儀通過測量電壓互感器二次繞組的電壓和電流，計算得到對地電容和電容電流。注：補償電容器組中性點異頻信號注入法，在測量之前必須確定電容器組Ca、Cb、Cc的確切電容量；且需要一個外置單相電磁式電壓互感器，為了提高測量精度，可選用精度較高的電壓互感器，電壓互感器變比為（UL電壓互感器額定高壓）；測試儀的參數設置中“PT方式”應選擇“C1PT”。5.3 測量步驟5.3.1 查看不接地系統的接線方式和運行方式，系統所有線路均已投入。5.3.2 現場已配置消弧線圈的，根據接線方式和運行方式，退出與被測系統有電氣聯系的所有消弧線圈。5.3.3 外置單相電壓互感器置于絕緣墊上，高壓尾端、低壓尾端和外殼分別一點接地。5.3.4 將電容電流測試儀的電流輸出端與單相電壓互感器二次繞組相連。儀器置于絕緣墊上，且與互感器的距離不小于2m（10kV）和3m（35kV），電容電流測試儀外殼應可靠接地。5.3.5將單根耐壓電纜一端與外置的單相電壓互感器高壓端相連。在該補償電容器組中性點隔離開關處，利用絕緣操作桿將電纜的另一端與該補償電容器組中性點相連。無中性點隔離開關的補償電容器組可在其它操作方便處將電纜與中性點相連。連接部位需可靠接觸。 5.3.6 單相電壓互感器周圍設置圍欄，圍欄與互感器的距離不小于0.7m（10kV）、1m（35kV），向外懸掛“止步、高壓危險”標示牌。5.3.7 測試人員位于絕緣墊上開始測試。

濟南全自動電容電流測試儀-可送貨上門

濟南電容電流測試儀功能及特點?本測試儀為便攜式設備，體積小、重量輕。?具有操作簡便、精度高、抗干擾、防震、攜帶方便等特點；?采用大容量鋰電池一次充電可連續使用6小時以上，并且電池可隨時更換，為用戶連續試驗提供保障； ?測量速度快、測量數據準確穩定； ?全透型7寸大屏幕液晶，可在陽光下清晰顯示；?內置嵌入式熱敏打印機，方便用戶現場打印；?儀器軟件功能齊全，內置使用說明、按鍵說明、接線示意圖、注意事項等各種介紹，方便用戶現場試用時查閱。?不掉電時鐘和日期顯示，具有本機存儲和U盤存儲功能，可以存儲更多數據，帶有R232和USB接口方便與計數機數據對接。?儀器采用硅膠按鍵，增強使用中的按壓觸感，使按鍵操作更靈敏；硅膠材質更增強按鍵的使用壽命。三、 技術指標測量范圍：0.3μF～200μF 1A～400A準 確 度：±(讀數×5%+2字) 工作電源：AC100-240VAC 0.8A 50/60Hz儀器重量：1.2Kg儀器體積：200mm(長)×100mm(寬)×60mm(高)使用溫度：-10℃～50℃相對濕度：＜90%，不結露四、變壓器中性點異頻信號注入法電容電流測試儀是從PT開口三角側來測量系統的電容電流的。其測量原理如圖1所示。圖1 測量原理圖在圖1中，從PT二次開口三角處注入不同頻率的電流信號（頻率非50Hz，目的是為了工頻信號的干擾），在PT高壓側A、B、C三相感應出3個電流方向相同的電流信號，此電流為零序電流，因此它在電源和負荷側均不能流通，只能通過PT和對地電容形成回路，所以圖1又可簡化為圖2。圖2 簡化物理模型根據圖2的物理模型就可建立相應的數學模型，通過檢測測量信號就可以測量出三相對地電容值3C0，再根據公式I=3ωCOUφ（Uφ為被測系統的相電壓）計算出系統的電容電流。

---
