四川綿陽三相電能表校驗裝置 注意①由于電源中預置有10％的三次諧波，所以在諧波設定中,若不含三次諧波，一定要將三次諧波幅度設置為0；②當輸出諧波需要重新設置時,一定要將原來已設定的諧波,再重新設置；③在“諧波”狀態下不能使用“同步”鍵；④諧波設定后，輸出波形由于含有諧波，這樣，同樣的交流輸出峰值所對應的有功值與諧波時不同，如果在無諧波是調節電位器使顯示，加上諧波后，要獲得的輸出，必須重新調節電位器的位置。由于上述原因，在設定諧波比例較大時直接起動輸出可能會因為波形超出動態范圍而報警，因此在起動諧波輸出前應將電位器輸出旋到小，等起動后再準確調節電位器位置。9、標準偏差計算JYM-3(6)系列產品，高于0.05級的裝置，具有計算被校表標準偏差估計值的功能。裝置在“校值”狀態P顯示轉為顯示標準差估計值S％，S％按照5次相對誤差測量結果計算。10、功能選擇之間的關系在鍵盤上可選擇的功能包括：功率、電能、校值、潛動、自動、選點、諧波、諧值、校驗值11個狀態，其中自動、諧波有些特殊，其余九個狀態可以隨時通過按健轉換。諧波狀態是指電源輸出諧波，同步以外任何一種功能狀態都可以在諧波狀態下進行操作。

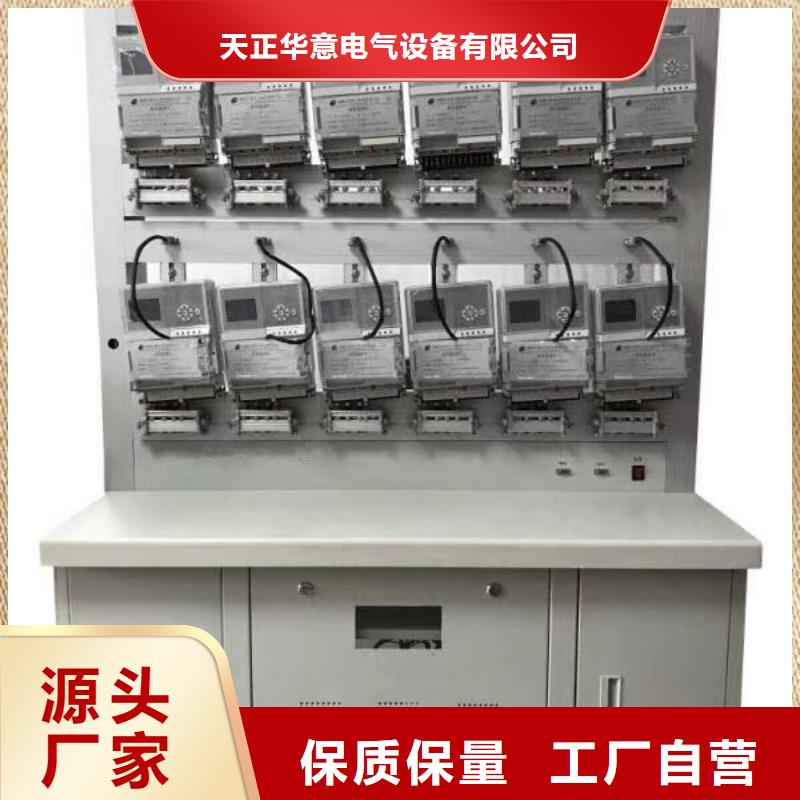

四川綿陽三相電能表校驗裝置裝置的機械結構在開始使用裝置進行校驗電能表的工作之前，您首先應當熟悉裝置的機械結構。本裝置可能采用一體式或分體式結構。分體式結構裝置的掛表架與裝置電源控制柜在結構上是分離的，電源控制柜采用立式標準機柜，它與掛表架之間只有電氣連接，脫掉連接器，兩者可分離。一體式結構裝置的電源部分就放在掛表架的下面，在結構上是機械連接在一起的。裝置面板或掛表架上的功能按鍵，均采用帶燈的按鈕開關，按下后燈會亮。如果您不小心按下了某鍵，只要再按一次釋放該鍵就可以了。掛表架側面立柱上還裝有一個保護用“急停開關”，它是一個“動斷”式自鎖開關，緊急時按下可切斷裝置總電源，開機前該開關應處于釋放位置。掛表架側面立柱上還裝有一組電流測試輸出端子和電壓測試輸出端子，側面立柱上還有裝置內工作標準表的電能高、低頻脈沖輸出端子，用于裝置周期檢定時連接檢驗標準表，正常校表時這組電流測試輸出端子應當用配備的專用短接片短接起來。電流輸出端子可以短接而不會出現任何問題，裝置的負反饋限流電路將保證輸出電流始終與設置的電流檔位一致。在裝置另一邊立柱上，裝有電源開關、功放開關、電源過載指示燈、自動壓表按鈕，以及電流雙回路工作指示燈。● 裝置電源的連接校驗裝置使用三相交流 220V /380V 50HZ電源供電，用戶的供電電源插座應使用符合國標的三相四芯插座，插座本身的允許額定電流值應足夠大，如果用戶的供電回路裝有自動斷路器一類保護裝置，那么該自動斷路器的容量也應足夠大。通常，24表以下的裝置，自動斷路器每相的額定電流值應不小于16~25A；30表位以上的裝置，自動斷路器的額定電流值應更大一些。裝置的電源接線端子一般位于裝置電源機柜后邊的下部。安裝時，先將電源線穿入進線孔，擰下電源進線端子的壓線螺釘，按端子上的相線、零線標志接上電源線并擰緊螺釘。應仔細檢查，裝置的接地端子應按規定可靠接地，不要錯接電源線。檢查接線無誤后，將電源線插頭插入供電插座。
