大同電器綜合試驗臺3特殊情況下的保護在測控系統失效的情況下，可按下控制柜上的緊急停機按鈕，可迅速切斷被試系統的主電源。大同電器綜合試驗臺試驗工裝根據試驗需求定制試驗工裝，能夠、的進行試驗操作。8主要部件清單表2 主要部件清單序號自制21150V直流電源個19技術服務和售后服務9.1技術服務對買方技術人員進行該設備調試的培訓對買方技術人員進行該設備操作培訓。9.2售后服務本產品在正常情況下是免維護的。該設備在正常情況下質保期為12個月，從終驗收簽字之日起計算。在保質期內，賣方負責提供設備維護和更換零部件，接到用戶通知后，一星期內保證設備恢復正常運行。自接到服務通知（電話、傳真或信函）始4小時內作出響應并指導用戶解決問題；對用戶不能自行解決的問題在24小時內到用戶現場進行維修。

大同電器綜合試驗臺、將試驗臺面板上的轉換開關撥到自動位置。⑤、鼠標左鍵雙擊測試軟件快捷方式 ，打開測試軟件主界面如圖1所示。圖1 測試軟件主界面⑥、選擇“測試型號”，選擇后可進行手動測試和自動測試。注意以下幾點：(1).軟件啟動時可以自動定位儀器串口位置。要求是：在開啟軟件之前應首先開啟儀器。如果打開軟件時，儀器未打開，可先關閉軟件，待開啟儀器后再打開軟件。也可手動點擊子菜單中“設置串口”，打開界面如下，進行手動選擇設置。圖2 串口設置(2).選擇適合當前電機的參數合格判斷標準的“測試型號”，如需新建或修改則點擊主界面上“”按鈕。進行測試參數標準設置，保存并退出，如圖3所示。圖3 測試型號設置界面(3).編號產生規則。編號為：年＋月＋六位整數。就是記錄當月的測試個數。編號自動增加，保證一個月內編號不重復。當到達新的一個月，六位數重新從零開始累加。a)軟件開始測試后，注意以下兩點：(1).如果選擇了“手動測試”；將手動選擇測試項目，點擊軟件主界面上的測試項目按鈕后則一直處于測量狀態，直到點擊“”按鈕。對于“電阻”和“匝間”項目，測試開始后對主項進行測試。如果需要調節絕緣電壓，就點擊“”按鈕，進入絕緣測試狀態，這時去調節電壓，調整完成后，點擊“復位”即可完成絕緣電壓設置。

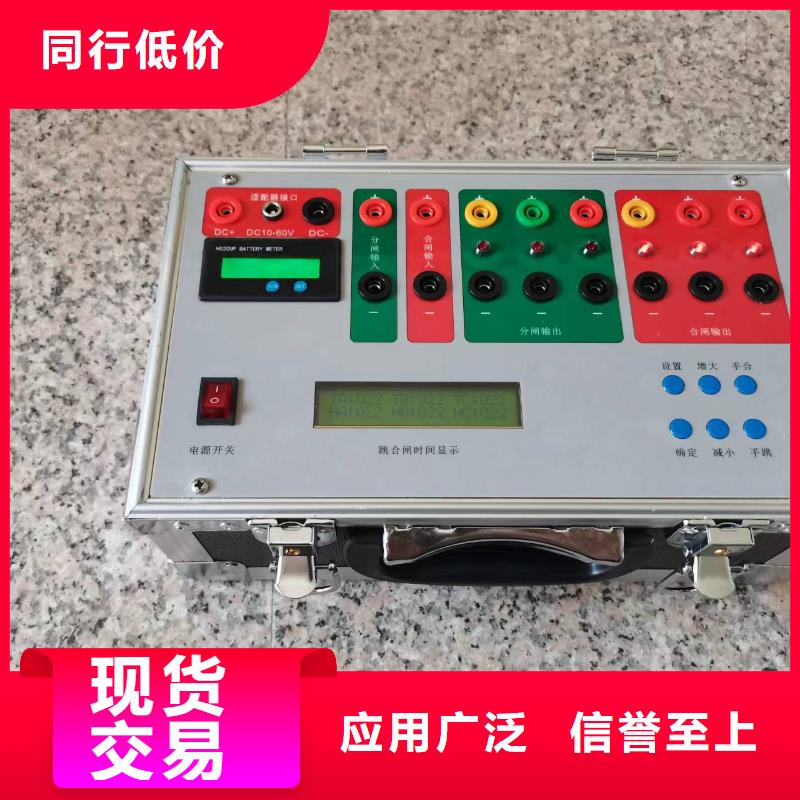

開關機械特性監測系統-薄利多銷 <大同>天正華意電氣設備有限公司

大同電器綜合試驗臺TH-II高壓斷路器磨合測試儀操作簡單，是斷路器廠家設計和測試斷路器的理想工具，更是出廠試驗的必備檢測設備。二、主要功能及特點1、操作功能：可以按預設的參數進行單分、單合、合分、重合閘操作，壽命試驗。2、報警功能：當斷路器發生拒合、拒分、誤合、誤分、輔助觸點故障時，可通過液晶顯示器及蜂鳴器進行聲光報警，并切斷電源停止操作。3、保護功能：當發出合(分)閘命令后，經過適當延時（延時時間可設置），自動切斷合(分)閘電源，防止因斷路器拒動或輔助開關轉換不到位而導致合(分)線圈長期帶電。　4、磨合完成后，有信息提示，系統自動停止操作命令，切斷電源，并聲光提示。5、時間設定靈活：分、合閘間隔時間和分、合閘輸出時間可單獨設定，整定范圍：0.01-999.99秒。（設置后自動保存，斷電不丟失）6、操作電源靈活：默認使用內置可調直流低紋波電源，也可使用外接電源，輸入交流輸出交流。三、主要技術參數1、電源：AC220V±15％；50Hz；2、整機功耗：≤2500W；3、輸出電流10A；4、內部電源輸出電壓：DC 0-280V；5、濕度：≤85％RH；6、溫度：-10℃—50℃；7、外形尺寸：370mm×280mm×160mm；8、重量：8kg

大同電器綜合試驗臺當選擇好測試型號后，程序默認的是先測試“電氣特性”，只需點擊界面上的“自動測試”即可開始測試，如果需要測試“機械特性”，只需要在測試界面的下面找到“機械特性”，用鼠標進行點擊即可進入“機械特性”的測試界面，進入界面后如需測試，只需點擊界面上的“自動測試”即可開始測試。接點壓力的測試需要人為的把測克計放在需要測試的繼電器接點上，用鼠標點擊界面右邊的1Q到8Q，1H到8H進行取數即可完成測試。如果需要中斷測試，只需在測試過程中點擊“中斷測試”即可。以上的測試電腦會自動完成，用戶只需等待即可。4.測試完成后軟件會自動提示用戶是否需要保存數據，如果需要，用戶只需點擊界面下面的“數據保存”即可，為了以后的管理方便，建議用戶將數據保存里的數據進行填寫。5.如果用戶要對以前的測試數據進行查詢，打印，只需點擊界面下的“數據管理”，在界面的右邊根據自己的需要進行查詢。九、注意事項：1.當出現以下界面時請用戶首先檢查所選被測繼電器是否正確，其次在看測試臺的程控電源是否有輸出，程控電源是在測試臺內部的，當看到“Reset”指示燈滅，即表示電源沒有輸出，可按一下測試臺面板上的“電源通”即可。如果還沒有解決問題，就有可能是程控電源保險燒斷，更換保險即可（10A）2.在測試交流繼電器時，如果出現蜂鳴器報警，表示交流程控電源輸出自動保護，用戶可先停止測試，在按一下“電源通”按鈕，報警即可停止，在按一下“電源通”按鈕，即可正常工作測試。3.測試臺還另外增加了老燈絲繼電器的測試功能，在測試過程中，用戶只需將外接線上的接頭按數字編號連接到燈絲繼電器插座的相應編號處即可。在測試其它繼電器時不需外接線連接。4.每次測試測試盒上只能插一個被測繼電器，嚴禁插兩個繼電器進行測試。5.測克計在長時間不用時，請將里面的電池取出，以防止電池流液，損壞測克計。6.測試臺在三個月內沒有使用時，是通電一次。

<大同>天正華意電氣設備有限公司 開關機械特性監測系統-薄利多銷

大同電器綜合試驗臺.測試臺可對所有的AX系列繼電器，電源屏系列繼電器，傳輸繼電器，時間繼電器進行測試，同時可根據用戶的具體需求進行功能擴展。6.大量采用數字模塊，使整個測試及數據管理過程更加智能化，同時采用冗余容錯技術，使測試臺的測試過程更加穩定、準確。為了方便的用戶實際試用，在臺板上固定有一套數字萬用表，參數如下：1）顯示分辨率： 5.5 位分辨率2）測量參數：直流伏、交流伏、直流安、交流安、電阻、電容、頻率、溫度。3）直流電壓范圍：400mV~1000.00 V；準確度：0.025％RD＋0.002％FS4）電壓交流范圍：400 mV 至 750 V；準確度：3.0％ RDG ＋0.05％ FS5）電阻范圍： 400Ω至 250MΩ 電流交流：范圍：20 mA 至 10A，精度： 3％ RDG ＋ 0.05％ FS電流直流：范圍：20 mA 至10 A，精度：0.250％ ＋ 0.007％ FS七、繼電器的測試方法：1.將測試臺電源線接好后，按下“電源通”按鈕，使測試臺通電，如果測試臺測試完畢需要斷電，按下“電源斷”按鈕即可。2.按下“電腦電源”，測試電腦上電。3.選擇被測試信號繼電器的型號，將被測繼電器插在測試盒的繼電器插座上。（測試盒上有兩個測試插座，一個測試，另外一個備用，但不能同時插兩臺繼電器）4.將測試盒用航空插頭連接線盒測試臺連接即可。5.打開電腦進入軟件程序，選擇測試繼電器型號即可進行測試。

<大同>天正華意電氣設備有限公司
<大同>天正華意電氣設備有限公司

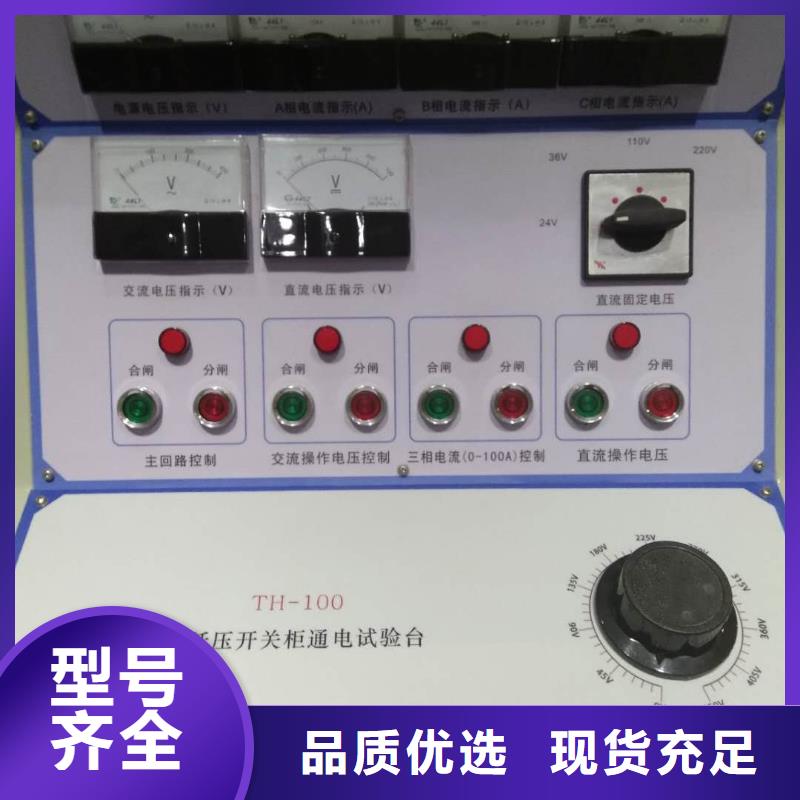

大同電器綜合試驗臺測試完成后，給定旋鈕歸零，按下停止按鈕。6.1.4、空開給定測試：1）準備工作：將被測空開連接好，合上空開。2）操作說明：1、根據被測件選擇交流電流檔位。2、確認給定旋鈕歸零后，按下啟動按鈕。3、按下輸出控制按鈕，讓電流輸出給被測件。4、旋轉給定旋鈕，增加電流至額定值，正常空開應在10秒左右脫扣。5、完成后，給定旋鈕歸零，關閉輸出控制按鈕。按下停止按鈕。6.1.5、電流給定測試：1）準備工作：將被測件串聯在電流回路里。2）操作說明：1、根據被測件選擇直流、交流電流檔位。2、確認給定旋鈕歸零后，按下啟動按鈕。3、旋轉給定旋鈕，增加電流至額定值，觀察被測件的動作。4、完成后，給定旋鈕歸零，關閉輸出控制按鈕。按下停止按鈕。6.2、自動測試部分6.2.1、啟動計算機首先將試驗臺右側前面板上的手自動開關旋轉到“自動”的位置后，將電源開關旋轉到“開”位置，這時指示燈亮起，打開試驗臺右下方機柜門按下主機的“微機啟動”按鈕，等待計算機啟動，啟動完畢，系統自動進入測試系統，如圖6-2-1所示：圖 6-2-1本試驗臺自動測試項目按被測件類型分為6種：“普通繼電器”、“時間繼電器”、“過流繼電器”、“熱過載繼電器”

<大同>天正華意電氣設備有限公司 開關機械特性監測系統-薄利多銷

大同電器綜合試驗臺如果用戶要對以前的測試數據進行查詢，打印，只需點擊界面下的“數據管理”，在界面的右邊根據自己的需要進行查詢。數據查詢時，用戶只需要選擇查詢的項目即可進行查詢，可多選，也可單選。查詢的數據首先是要進行保存之后的數據，沒有保存的數據不能查詢。在數據查詢界面用戶可對查詢出的數據進行刪除、打印操作，并可以生成相應的Excel文件，保存到想要的位置。6.用戶可對測試結果進行保存，點擊測試界面上的“保存報表”即可將測試結果存儲在電腦的任意位置。7.用戶點擊測試界面上的“數據”，可對測試數據進行。8.用戶在以下界面中，可以使用管理員模式下，對操作員進行管理，可刪除和增加用戶。用戶點擊“用戶切換”，可使不同的用戶來登陸測試程序。9.用戶點擊“退出運行”，測試界面將返回電腦桌面，程序退出。九、注意事項：1.每次測試，測試盒上只能插一個被測繼電器，嚴禁插兩個繼電器進行測試。2.測克計在長時間不用時，請將里面的電池取出，以防止電池流液，損壞測克計。3.測試臺在三個月內沒有使用時，是通電一次。4.如果測試過程種如有意外發生，請快速按下測試臺面板上的“急停”按鈕。5.測試臺面板上的電源插座嚴禁接入大功率用電器。6.測試臺上嚴禁放置水杯等物品，防止水流到測試臺內部。

<大同>天正華意電氣設備有限公司
開關機械特性監測系統-薄利多銷

大同電器綜合試驗臺接點壓力的測試需要人為的把測克計放在需要測試的繼電器接點上，用鼠標點擊界面右邊的1Q到8Q，1H到8H進行取數即可完成測試。如果需要中斷測試，只需在測試過程中點擊“中斷測試”即可。以上的自動測試電腦會自動完成，用戶只需等待即可。用戶如想要進行單次測試，只需要點擊相應的黃色的測試項目，即可進行單相測試。4.測試完成后軟件會自動提示用戶是否需要保存數據，如果需要，用戶只需點擊界面下面的“數據保存”即可，為了以后的管理方便，建議用戶將數據保存里的數據進行填寫。5.如果用戶要對以前的測試數據進行查詢，打印，只需點擊界面下的“數據管理”，在界面的右邊根據自己的需要進行查詢。數據查詢時，用戶只需要選擇查詢的項目即可進行查詢，可多選，也可單選。查詢的數據首先是要進行保存之后的數據，沒有保存的數據不能查詢。在數據查詢界面用戶可對查詢出的數據進行刪除、打印操作，并可以生成相應的Excel文件，保存到想要的位置。

大同電器綜合試驗臺、測試項目：釋放值、工作值、反向工作值、定位轉極值、反位轉極值、緩放時間、緩吸時間、接點齊度、接點電阻、線圈電阻、絕緣電阻、反向不工作值、臨界定位及反位不轉極值、脈沖寬度、脈沖間隔、轉換時間、回路電壓、線圈壓降等。（三）、測試標準：符合國標 GB6902-86五、測試精度：1.線圈電阻 ±0.5％±2d2.直流電壓，電流 ±0.5％±2d3.交流電壓，電流 ±0.5％±2d4.時間測試 0.001秒±1d5.絕緣電阻 ±10％±3d6.接點電阻 ±1％±3d7.接點齊度 0.001秒±1d以上數據使用采用PLC采樣，一次全部讀數，精度高。六、設備特點：1.箱體結構比過去設計更加小巧和人性化，使操作人員長時間工作不易疲勞和患職業病。2.測試臺采用專業的配線板配線，使測試臺配線一致性好，質量可靠，維修調試方便，從而限度地了人為因素造成的隱性故障和潛在的質量問題。3.全部數字式儀表，無需換算，顯示直觀，讀數方便。4.測試臺采用一個測試盒，一個繼電器插座（一個備用），使用人員更加方便。

<大同>天正華意電氣設備有限公司 開關機械特性監測系統-薄利多銷

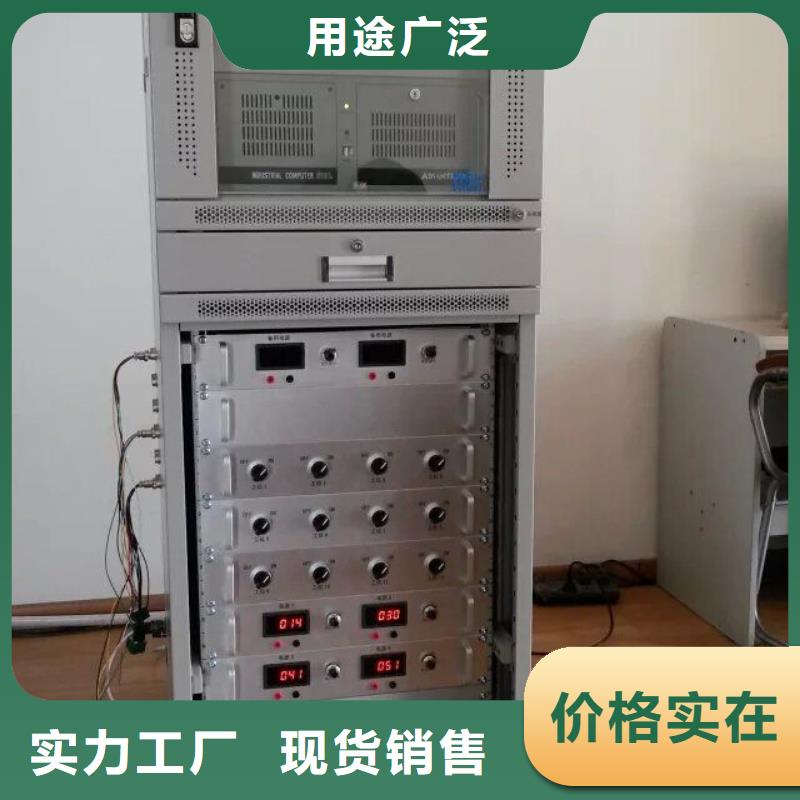

大同電器綜合試驗臺通用電機智能試驗臺使用說明書 一、概述本型電機試驗臺適用于煤礦電修車間電機檢修過程和出廠試驗之需。完成檢修過程中定子線圈直流電阻，絕緣電阻，匝間絕緣性能以及繞組對電機殼體的工頻耐用試驗，電機正常運轉后的出廠電參數測試，包括輸入電流，電壓，有功功率，功率因數及頻率測試，所有試驗項目由計算機控制，自動按程序一次性完成測試，并同步采集數據，生成試驗報告。二、技術參數1、工作電壓，：單相220V2、試驗主回路電壓：380V/660V/1140V＊200A3、主回路電流互感器變比：200A/5A0.2級4、主回路電壓互感器比例：1140V/114V0.2級5、電參數測試：電壓：（5～6000）±（量程×0.15％＋讀數×0.15％）電流：（0.025～40）±（量程×0.15％＋讀數×0.15％）功率：（U＊I量程）±（量程×0.15％＋讀數×0.15％）功率因數（0.1～1.0）精度2個字功耗：15W6、匝間絕緣測試：脈沖峰值電壓：0～5000V（100V步進）脈沖電容：0.01uF波前時間：0.1Μs測試精度：＜5％功耗：50W7、直流電阻測試：0～20Ω，0~2000Ω，精度0.2級8、絕緣電阻測試：0～2000MΩ，精度0.5級9、工頻耐壓：泄漏電流：0～100mA，輸出電壓:0～5KV測試精度：0.5級三、試驗數據標準JB/T7565.1-2004礦用防爆型三相異步電動機通用技術條件

<大同>天正華意電氣設備有限公司

大同電器綜合試驗臺當選擇好測試型號后，程序默認的是先測試“電氣特性”，只需點擊界面上的“自動測試”即可開始測試，如果需要測試“機械特性”，只需要在測試界面的下面找到“機械特性”，用鼠標進行點擊即可進入“機械特性”的測試界面，進入界面后如需測試，只需點擊界面上的“自動測試”即可開始測試。接點壓力的測試需要人為的把測克計放在需要測試的繼電器接點上，用鼠標點擊界面右邊的1Q到8Q，1H到8H進行取數即可完成測試。如果需要中斷測試，只需在測試過程中點擊“中斷測試”即可。以上的測試電腦會自動完成，用戶只需等待即可。4.測試完成后軟件會自動提示用戶是否需要保存數據，如果需要，用戶只需點擊界面下面的“數據保存”即可，為了以后的管理方便，建議用戶將數據保存里的數據進行填寫。5.如果用戶要對以前的測試數據進行查詢，打印，只需點擊界面下的“數據管理”，在界面的右邊根據自己的需要進行查詢。九、注意事項：1.當出現以下界面時請用戶首先檢查所選被測繼電器是否正確，其次在看測試臺的程控電源是否有輸出，程控電源是在測試臺內部的，當看到“Reset”指示燈滅，即表示電源沒有輸出，可按一下測試臺面板上的“電源通”即可。如果還沒有解決問題，就有可能是程控電源保險燒斷，更換保險即可（10A）2.在測試交流繼電器時，如果出現蜂鳴器報警，表示交流程控電源輸出自動保護，用戶可先停止測試，在按一下“電源通”按鈕，報警即可停止，在按一下“電源通”按鈕，即可正常工作測試。3.測試臺還另外增加了老燈絲繼電器的測試功能，在測試過程中，用戶只需將外接線上的接頭按數字編號連接到燈絲繼電器插座的相應編號處即可。在測試其它繼電器時不需外接線連接。4.每次測試測試盒上只能插一個被測繼電器，嚴禁插兩個繼電器進行測試。5.測克計在長時間不用時，請將里面的電池取出，以防止電池流液，損壞測克計。6.測試臺在三個月內沒有使用時，是通電一次。

<大同>天正華意電氣設備有限公司 開關機械特性監測系統-薄利多銷

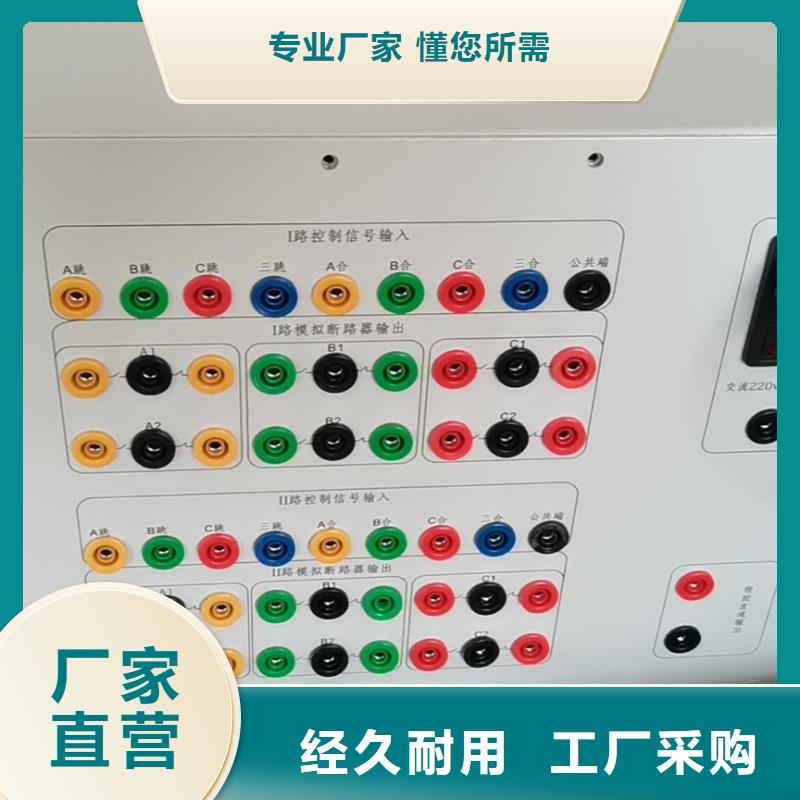

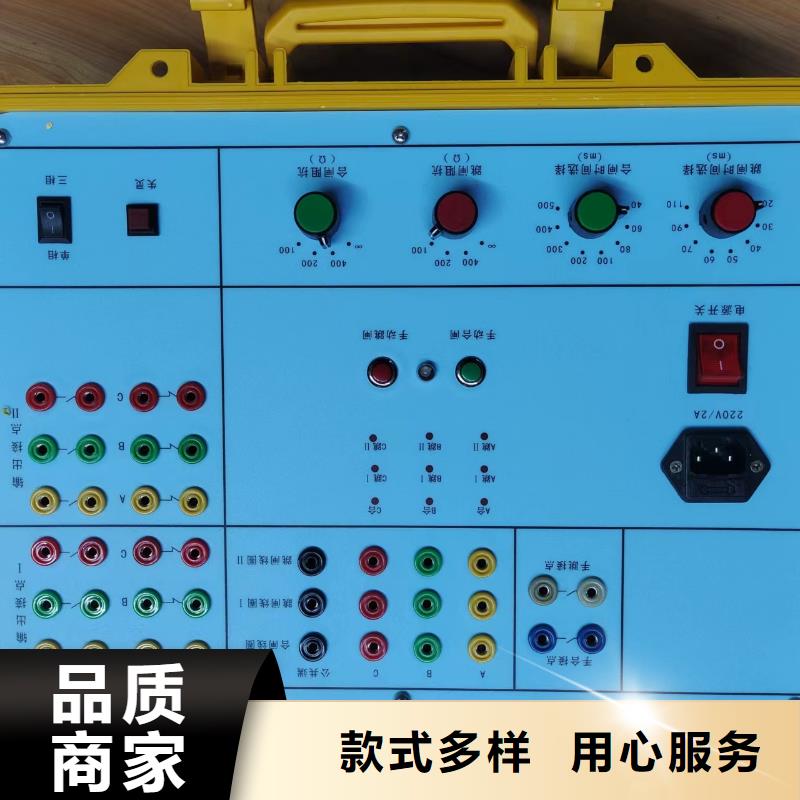

大同電器綜合試驗臺、面板介紹圖1面板介紹如圖1。1、儀器接地端（系統地）2、外接電源 （試品為交流時，外接電源接交流） 3、控制接口 （控制開關動作，及開關狀態反饋。） 4、報警 （聲光報警，當操作過程出現錯誤或磨合完畢時，聲光提示）5、液晶顯示屏（人機對話窗口） 6、電壓調節 （調節內部直流電壓）7、按鍵 （用于設定參數和操作）8、電源開關 （系統電源開關）9、AC220V 電源插座 （系統電源輸入）四、外接電源接口說明圖2外接電源接口說明如圖2。1、默認使用內部電源，外接電源可不接，當需要交流輸出時，需要外接電源。外接電源輸入為交流時輸出為與之電壓相同的交流。2、外接電源的外部需接保險或空開進行短路保護，儀器內部沒有短路保護。3、電源輸入電壓為280V。4、直流輸入時1腳為正，2腳為負。5、電源輸入為交流時可用交流調壓器。四、控制接口說明圖3控制接口說明如圖3。（一）控制信號接口各引腳說明。1腳合閘（直流時為正）2腳分閘（直流時為正）3腳公共端（直流時為負）4腳儲能（直流時為正）5腳開關狀態（必須接空接點，不能外加電源）6腳輔助開關狀態（必須接空接點，不能外加電源）7腳狀態公共端（必須接空接點，不能外加電源）（二）合閘，分閘輸出電流為10A。（三）開關狀態和輔助開關狀態的輸入必須接空接點，不能外加電源。（四）當不需要檢測輔助開關時，輔助開關狀態6腳可以不接，懸空。

<大同>天正華意電氣設備有限公司 開關機械特性監測系統-薄利多銷

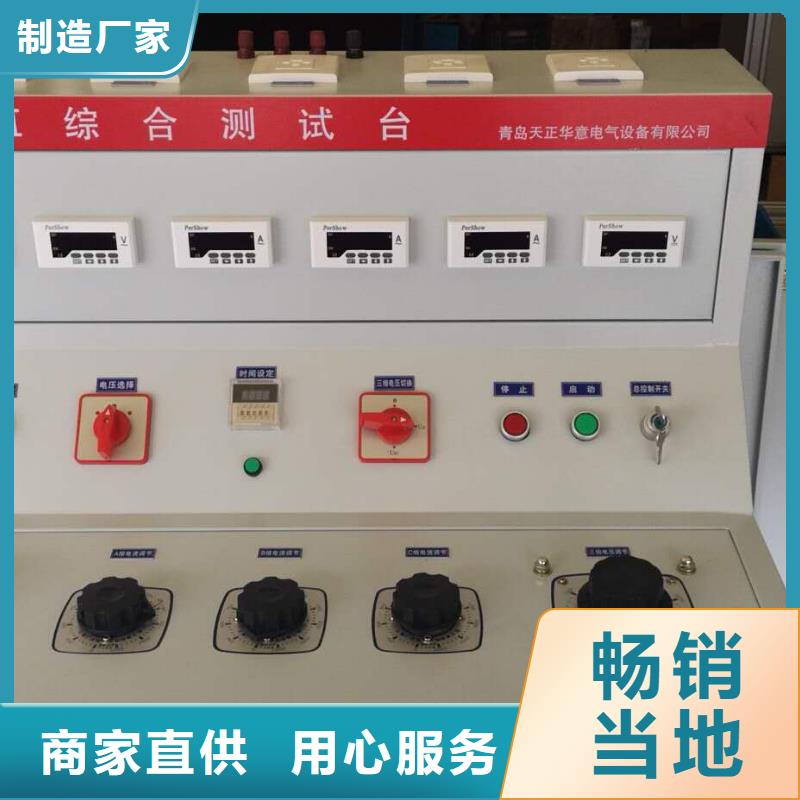

大同電器綜合試驗臺 信號繼電器智能綜合測試臺是青島天正華意電氣設備有限公司以《信號維護規則》為標準，根據用戶提出要求，并結合當前現場實際應用要求，突破了以往繼電器測試臺的開關多，測試盒和測試步驟多的缺點，開發研制的新一代信號繼電器綜合測試臺。它具有測試功能齊全、操作簡單方便、測試精度高等特點，并可以完成插入式和非插入式繼電器測試。是目前國內智能化的一款繼電器測試臺。本測試臺采用數字式儀表讀數，測試線圈電阻、接點電阻儀表直接讀取測試結果，無需換算，測試一體化設計，只要將繼電器插入調試盒插座即可，完全由電腦操作，達到只用鼠標選擇繼電器型號就可完成全部測試功能，無需記憶繁雜的測試步驟，就可輕松測試。設備維護簡單方便，性能穩定，可靠。適用于各種型號繼電器的檢修和測試、出所驗收，全自動、高精度、高測試速度一個插座測試所有繼電器，電壓調節采用工業PLC進行調節，無需人工調節，具有數據庫管理系統，可對繼電器進行到位管理、臺賬管理、測試數據查詢、打印特性標簽和條碼等。

---
