韶關非線性電阻測試儀使用說明書青島天正華意電氣設備有限公司目、儀器生產技術遵循的標準！1.設備的測試輸出端在工作過程中，會產生3000V高壓，在測試過程中嚴禁觸摸被測試件和測試夾。2.儀器在現場必須可靠接地。一、概述：電壓互感器中性點用非線性電阻消諧阻尼器( 以下簡稱消諧器 )是它安裝在6kV～35kV電壓互感器 ( 以下簡稱 PT)一次繞組 Yo中性點與地之間的一種非線性電阻消諧阻尼器件，起到限流與阻尼的作用，能夠達到良好的抑制涌流和PT鐵磁諧振的目的，同時又不影響壓變的正常運行，消諧器的正常工作與否，至關重要，為核實消諧器是否合格，應對其工頻電流、電壓參數進行校驗，本測試儀器能實現自動檢測消諧器在電流有效值為0.3mA、3.0mA 、1mA 、10mA時相對應的電壓有效值。

韶關非線性電阻測試儀操作說明操作前將儀器平放（打開背板地腳支架）或豎放于穩固平臺之上，操作時必須帶好橡膠絕緣手套、座椅和腳下墊好橡膠絕緣墊！檢查電壓調節旋鈕，確保電源啟動前旋鈕位于“0”位置，確保測試裝置與被測樣品的電路連接準確接線牢固，確保不會發生開路或短路。然后打開測試裝置電源開關，電源指示燈亮起。屏幕顯示本司logo，等待系統軟件加載。系統成功啟動后，默認先進入耐壓試驗程序。耐壓試驗程序和過電壓試驗程序之間可以自由切換（分別各自界面上的特定控制按鈕），單機界面上的“退出”命令，將離開程序回到系統桌面，雙擊桌面上的“我的設備”類似于PC機的“我的電腦”，進入后選擇“NandFlash”，里面可以看到本應用程序和其它幾個運行必備文件。里面若有測試生成的圖形文件，可以通過U盤進行剪切拷走。測試的顯示屏幕為8吋LCD彩色屏，外表附有電阻觸控屏。若有因顛簸造成觸控不，可以在USB口插入隨機附贈的鼠標自行修正。在桌面左上角的“我的設備”圖標上雙擊鼠標左鍵，依次鼠標左鍵雙擊“控制面板”-“筆針”。在筆針屬性對話框中選擇“校準”選項卡，單擊“再校準“命令按鈕。

<韶關>天正華意電氣設備有限公司 韶關氧化鋅避雷器帶電測試儀促銷等你來

韶關非線性電阻測試儀 現場接線及使用a開關機：將電源開關打至“ON”狀態儀器顯示屏上顯示開機畫面（如圖2）將電源開關打至“OFF”狀態，儀器關閉。歡迎使用氧化鋅避雷器直流特性測試儀圖2 開機顯示界面b測量功能選擇頁面：等待2秒鐘，儀器進入“功能選擇”頁面（如圖3）。功能選擇無間隙 ZnO避雷器非線性電阻ZnO閥片選擇韶關非線性電阻測儀 進入圖3 功能選擇個菜單項為“無間隙ZnO避雷器”測量功能，用于檢測10kV及以下電力系統用無間隙氧化鋅避雷直流參考電壓U1mA和0.75U1mA下的泄漏電流。第二個菜單項為“非線性電阻ZnO閥片”測量功能，用于氧化鋅非線性電阻ZnO閥片在直流參考電壓U10mA和0.5U10mA下的泄漏電流。第三個菜單項為“時間設定”，可用來設定儀器的日期和時間。日期和時間掉電不丟失，無需每次開機都重新設定。頁面底部左邊是“選擇”字符，指顯示屏下方左邊的按鍵為“選擇”功能，按下后將在上述三個菜單項間循環切換。頁面底部右邊是“進入”字符，指顯示屏下方右邊的按鍵為“進入”功能，按下后將根據菜單項功能進入對應的功能頁面。4.3 “無間隙ZnO避雷器”測量功能圖4 無間隙過電壓保護器或氧化鋅避雷器試驗接線示意圖當菜單項在“無間隙ZnO避雷器”項時，按功能鍵將進入“無間隙ZnO避雷器”測量功能，見圖5 直流測量無間隙ZnO避雷器退出 進入圖4 直流泄漏電流測量界面確定加直流高壓？確認試品接線對應退出 進入圖5 直流泄漏選擇界面注意事項：（1）在開始測量前應將面板上的“高壓輸出”開關打至“OUT”狀態，否則儀器無法輸出高壓；（2）開始測量前，應確認接線正確，接地良好，以免發生電擊事故。（3）10秒內無操作，儀器自動返回上一頁面。測量輸出高壓時，儀器伴有LED發光和蜂鳴器聲響提示，測量完畢，顯示出所有測量結果，即直流U1mA下的電壓及U1mA/0.75倍電壓下的直流泄漏電流值，測量完畢，顯示測量結果，如圖6所示。按左側功能鍵可打印測量結果，按右側功能鍵可退出本次測試。

<韶關>天正華意電氣設備有限公司 韶關氧化鋅避雷器帶電測試儀促銷等你來

韶關非線性電阻測試儀設備常見故障及維護1、設備維護時，為防止意外情況發生請先了解主電路原理或聯系設備廠家。 2、非專業人員請勿打開設備。打開設備方法:將設備頂蓋四角灰色部分方塊 沿縫隙向上輕輕翹起擰掉下面的螺絲將上蓋整個打開3、當開啟電源表頭不亮時請檢查電源線連接是否可靠電源插座內置保險是否熔斷更換保險(3A):將電源進線插孔下的小盒子拉出更換外露的保險管沒有外露的保險管是備用的;4、當開啟電源時其中一個表頭不亮請檢查內部連接是否可靠(表頭供電為220V請注意)還有可能是表頭自身損壞; 5、測量不準問題若是電壓不準請按前述方法重新校驗電源諧波大也會造成同步采樣不準導致顯示不準，請改善電網供電;若是電流不準除校驗外請檢查內部取樣電阻是否損壞;或是主板有故障;6、沒有漏電流顯示: 的可能是測試線不通請檢驗 ；有電壓顯示無電流顯示可能是測試線斷開或內部線斷開;另外可能是表頭信號線不通或漏電流設定按鈕(紅色或綠色)損壞; 是主板故障;請逐一檢查;7、漏電流顯示的不是測試數據:可能原因一是表頭連線松動二是用于漏電流設 定功能的電位器損壞;三是主板故障;8、電壓表不顯示:可能原因一是內部表頭連線松動二是輸出短路三是內部衰減板及主板連線不通或主板故障;9、請注意環境濕度對本設備的影響下圖為電壓與相對濕度使用對照表.請參考 使用;

韶關非線性電阻測試儀由于消諧器電阻具有非線性，在測量時電壓和電流的波形會發生畸變，不再是傳統的正弦波信號，因此不能采用測量普通正弦波的方法進行測量，需要針對消諧器電壓、電流真有效值和峰值進行準確測量，通過對比電壓、電流的峰值/√2的數值來判斷發生諧振時電路中電壓、電流的畸變程度，以便準確分析消諧器電阻的非線性特性，對消諧器產品的合格性進行判定。本測試儀器滿足對35kV以下電壓級：a）并聯限壓間隙碳化硅消諧器；b）無并聯限壓間隙碳化硅消諧器的例行試驗和交接試驗性能參數檢測。能實現自動檢測消諧器在電流峰值為0.3mA、0.5mA、1mA、3mA、5mA、10mA時相對應的電壓有效值，并能自動繪制出消諧器伏安特性曲線圖；測量出直流電流1mA、3mA、5mA下的直流電壓，計算非線性系數α是否滿足標準規范和銘牌參數。儀器采用高能鋰電池供電，便于攜帶至現場方便使用，采用7寸高度亮彩色液晶屏，交流和直流測量及輸出方式一鍵切換，具有測量精度高、性能穩定、等特點，即能用于消諧器電氣性能參數檢測，儀器將交/直流高壓電源、測量和控制系統組成一體，全部元件濃縮在一個機箱內，具有體積小，重量輕等特點，是電力系統現場試驗必不可少的設備，可及早發現設備內部絕緣受潮及閥片老化等危險缺陷。二、儀器技術依據的標準：GB/T50064-2014《交流電氣裝置的過電壓保護和絕緣配合設計規范》 GB/T20840.3 《互感器 第3部分：電磁式電壓互感器的補充技術要求》DL/T2045-2019《中性點不接地系統鐵磁諧振防治技術導則》T/CEC 187-2018《電磁式電壓互感器用非線性電阻性消諧器技術規范》便攜式耐壓測試儀 氧化鋅避雷器檢測儀 氧化鋅避雷器測試儀 工頻過電壓保護試驗裝置 工頻過電壓保護試驗儀 氧化鋅避雷器直流特性測試儀 氧化鋅避雷器閥片特性測試儀 直流保護電器級差配合測試儀 滅磁過電壓保護測試儀 消諧電阻器參數測試儀 消諧電阻器測試儀 消諧測試儀

<韶關>天正華意電氣設備有限公司 韶關氧化鋅避雷器帶電測試儀促銷等你來

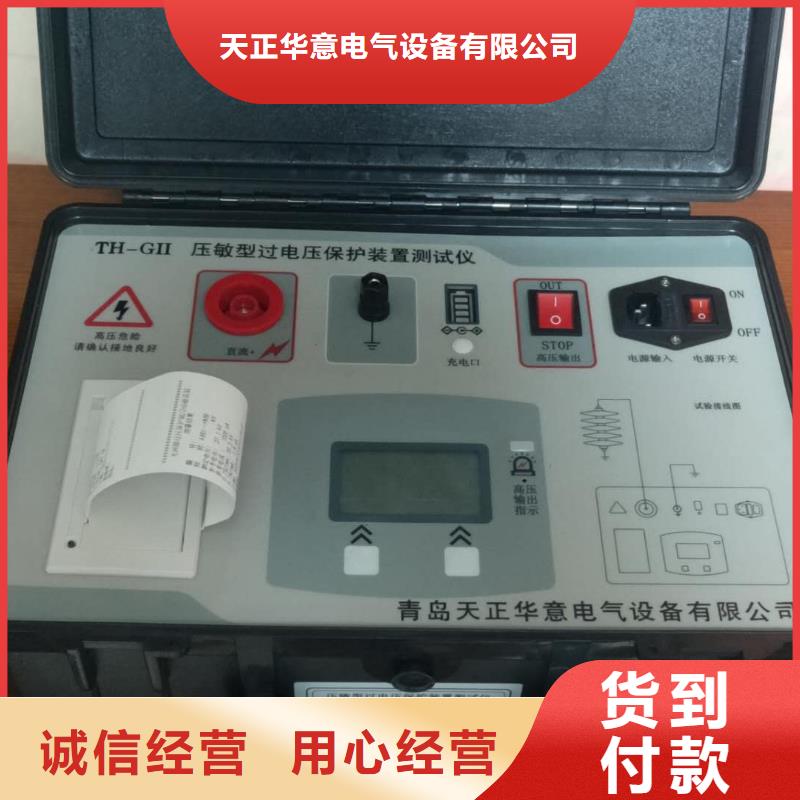

韶關非線性電阻測試儀警告！1.設備的測試輸出端在工作過程中，會產生3000V高壓，在測試過程中嚴禁觸摸被測試件和測試夾。2.儀器在現場必須可靠接地。一、概述：電壓互感器中性點用非線性電阻消諧阻尼器( 以下簡稱消諧器 )是它安裝在6kV～35kV電壓互感器 ( 以下簡稱 PT)一次繞組 Yo中性點與地之間的一種非線性電阻消諧阻尼器件，起到限流與阻尼的作用，能夠達到良好的抑制涌流和PT鐵磁諧振的目的，同時又不影響壓變的正常運行，消諧器的正常工作與否，至關重要，為核實消諧器是否合格，應對其工頻電流、電壓參數進行校驗，本測試儀器能實現自動檢測消諧器在電流有效值為0.3mA、3.0mA 、1mA 、10mA時相對應的電壓有效值。二、儀器依據的標準：Q/GDW415-2010《電磁式電壓互感器用非線性電阻性消諧器技術規范》三、儀器功能特點：1、自動升電壓，測量電壓電流，并能自動記錄對應電流電壓值2、液晶顯示屏，中文提示界面。4、試驗數據自動打印。5、測量為電壓峰值、有效值顯示。6、儀器輕巧、便捷適用于現場使用。7、0.3mA、1.0mA 、3.0mA 、10mA常用電流指示精度等級。四、主要技術參數：1、儀器適用于 6kV ～35kV 消諧電阻器伏安特性測試；2、使用環境：戶內和戶外；3、環境溫度： -20 ℃～ 50℃；4、環境濕度：不大于80% RH；5、輸出電流 AC：0mA ～20 mA；6、輸出電壓 AC：0V～3000V；7、工作電壓 AC:220V ±10% 50Hz。8、自帶打印機，自帶時鐘，能夠及時輸出測試結果； 壓敏型過電壓保護裝置測試儀 滅磁電阻測試儀 發電機滅磁過壓測試儀 發電機滅磁過壓保護裝置測試儀 無間隙過電壓保護器測試儀 過電壓保護器氧化鋅避雷器綜合測試儀 過電壓保護器氧化鋅避雷器測試儀 過電壓保護器避雷器綜合測試儀 過電壓保護器避雷器測試儀 工頻放電電壓測試儀 過電壓保護儀測試儀 過壓保護器測試裝置 開關柜耐壓試驗裝置

<韶關>天正華意電氣設備有限公司 韶關氧化鋅避雷器帶電測試儀促銷等你來
<韶關>天正華意電氣設備有限公司 韶關氧化鋅避雷器帶電測試儀促銷等你來

韶關非線性電阻測試儀技術參數1.輸出電壓：200～1600V可調（步進值25V）滿足各類計數器動作電壓；2.電 容 量：10uF；3.放電電流：大于100A，輸出沖擊電流符合波形8/20μS；4.電流校驗：輸出校驗電流 0.5～20mA可調（根據表頭 電流值設置），可進行5檔步進設置，步進值可調；按設置值自動輸出，自動停止；電流方式峰值/有效值可選，滿足各類監測儀的表頭校驗；輸出精度1%；5.計數器歸零： 設置上限可達999；設置后自動動作，自動計數；清零后自動停止，無需人為干預；6.存儲空間：儀器自帶大容量存儲芯片，存儲數據可達500條；7.供電方式：可充電鋰電池，一次充滿電，可進行動作測試2000次以上；8.電池容量：12V/3200mAH9.儀器外型：238mm×134mm×45mm。10.儀器重量：1kg。四、性能特點1.觸摸屏+按鍵操作：觸摸屏與按鍵均可操作，滿足不同客戶使用習慣。2.一鍵測試：通過計數快捷鍵，可一鍵完成動作測試；3.U盤導出：可使用U盤將存儲數據導出。4.可靠：儀器外殼采用ABS塑料材質，高壓輸出無金屬外露，操作者有保障，不會被電擊；5.測試方便：本儀器配件中配有一套測試線，同時還有一個拉桿線，能夠滿足不同試驗方式的需要。6.日歷時鐘：儀器自帶標準日歷時鐘功能，并可進行設置修改。五、使用方法1、接線將黑色線一端接測試儀接地端另一端接計數器接地端。紅色線或拉桿線接測試儀高壓輸出端另一端接計數器高壓端，

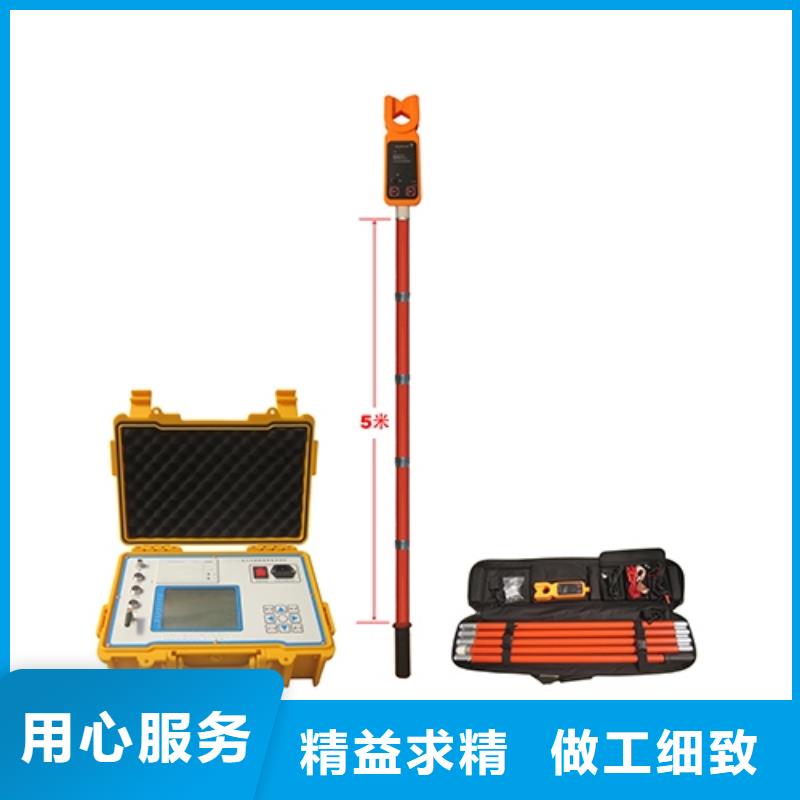

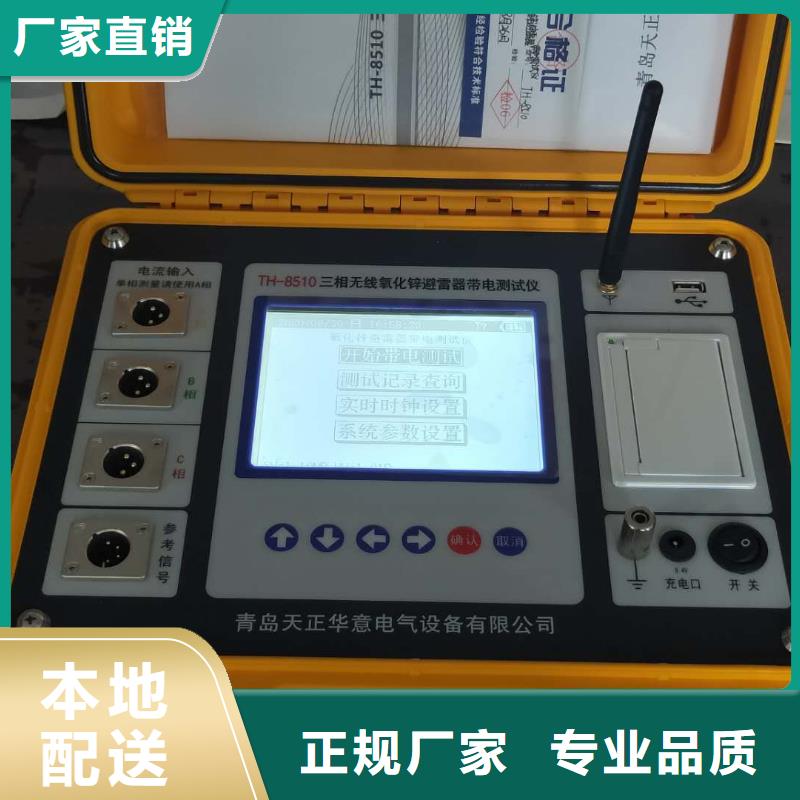

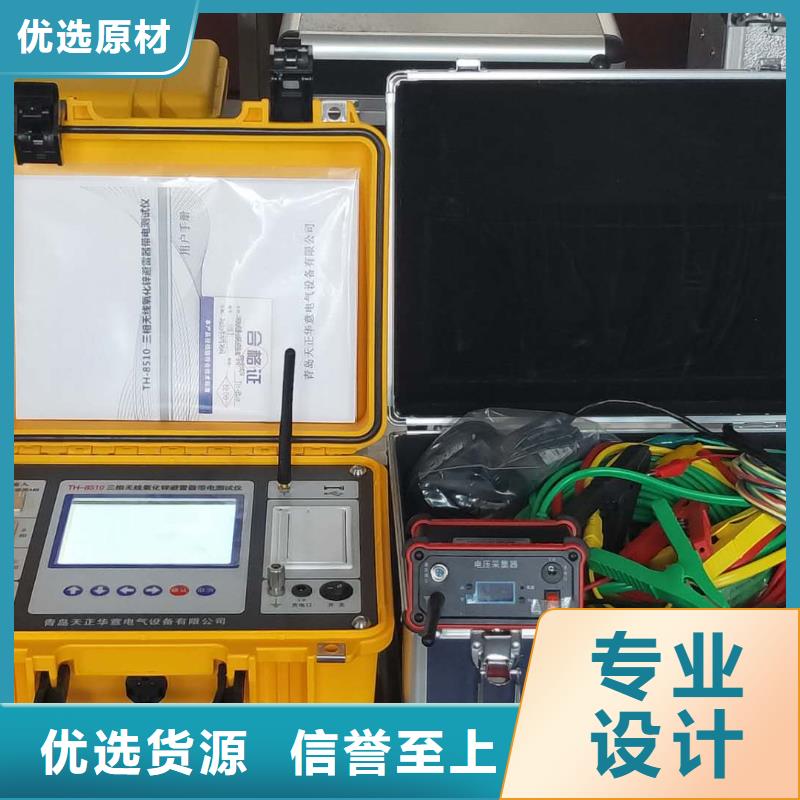

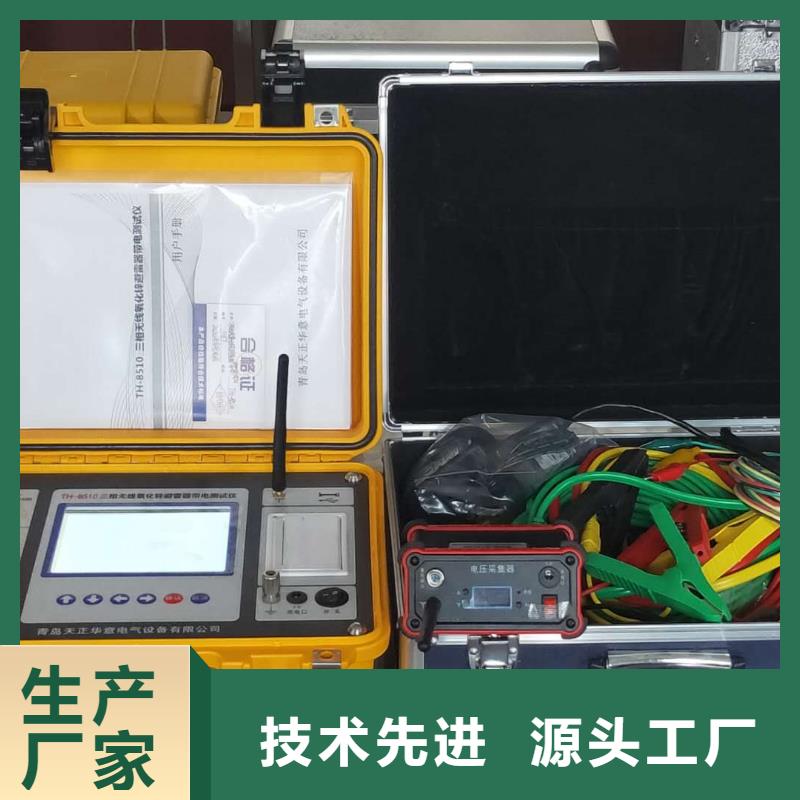

韶關非線性電阻測試儀技術指標1.電源：內部鋰電池供電或DC8.4V適配器2.測量范圍：泄漏電流： 0-20mA（可擴展）；（選配：電流鉗式傳感器0-20mA。）電壓： 30-250V（可擴展）；（選配：電場強度輸入范圍：30kV/m~300kV/m。）角度：0-360o阻性電流：0-20mA（可擴展）；容性電流：0-20mA（可擴展）；3.測量準確度：電流：全電流>100μA時： ±5%讀數±1個字；電壓：基準電壓信號>30V時： ±5%讀數±1個字。4.測量參數：泄漏電流：全電流波形、基波有效值、峰值。泄漏電流阻性分量：波形1、3、5、7、9次有效值。正峰值Ir+ 負峰值Ir-。容性電流基波。電壓：電壓波形、電壓有效值。相角差、功耗。5.電壓基準信號取樣方式：有線同步：40米（可擴展）無線同步：>1500米（可擴展）6.鋰電池參數：充電時間 > 2.5小時 連續工作時間 > 7小時間斷工作時間 > 7×24小時7.整箱尺寸： 主機42cm×34cm×18cm 8.整箱重量： 主機7.5kg四、儀器面板介紹圖2　測試儀面板如圖2所示，測試儀分為主機和單元（UNIT）兩部分。單元：采集PT二次側電壓或采集B相感應板電場強度信號（選配），共計2種電壓采集方式。主機：采集氧化鋅避雷器泄漏電流，并接收PT測試單元電壓信號，經過FFT計算獲得氧化鋅避雷器的特征數據。主機采集電流通過計數器兩端采樣，也可以通過電流鉗鉗避雷器接地線采樣（選配），共計2種電流采集方式。通信方式：兩機之間的通信可選擇有線同步，無線同步二種同步方式。也可以用無電壓方式軟件模擬電壓，將不需要使用單元。共計3種同步通信方式。五、使用方法1．測試線接線方法（1）方式一：現場帶電接線方式（電流計數器兩端采樣、電壓PT二次側取樣）圖3測試線接線方法如圖3所示，請先接主機電流線（航插4芯引出4根線），接入主機航插，再接黑線到計數器下端地線，然后分別按黃綠紅顏色線接入A、B 、C相避雷器下端計數器上端。再接單元的電壓線（航插5芯引出4根線），接入單元航插，再接PT二次測量端，分別按黃綠紅黑顏色線接入二次側測量端的A、B、C、O，一定要小心謹慎接線以避免PT二次或試驗電壓短路。

<韶關>天正華意電氣設備有限公司 韶關氧化鋅避雷器帶電測試儀促銷等你來
韶關氧化鋅避雷器帶電測試儀促銷等你來 <韶關>天正華意電氣設備有限公司

韶關非線性電阻測試儀警告！1.設備的測試輸出端在工作過程中，會產生3000V高壓，在測試過程中嚴禁觸摸被測試件和測試夾。2.儀器在現場必須可靠接地。一、概述：電壓互感器中性點用非線性電阻消諧阻尼器( 以下簡稱消諧器 )是它安裝在6kV～35kV電壓互感器 ( 以下簡稱 PT)一次繞組 Yo中性點與地之間的一種非線性電阻消諧阻尼器件，起到限流與阻尼的作用，能夠達到良好的抑制涌流和PT鐵磁諧振的目的，同時又不影響壓變的正常運行，消諧器的正常工作與否，至關重要，為核實消諧器是否合格，應對其工頻電流、電壓參數進行校驗，本測試儀器能實現自動檢測消諧器在電流有效值為0.3mA、3.0mA 、1mA 、10mA時相對應的電壓有效值。二、儀器依據的標準：Q/GDW415-2010《電磁式電壓互感器用非線性電阻性消諧器技術規范》三、儀器功能特點：1、自動升電壓，測量電壓電流，并能自動記錄對應電流電壓值2、液晶顯示屏，中文提示界面。4、試驗數據自動打印。5、測量為電壓峰值、有效值顯示。6、儀器輕巧、便捷適用于現場使用。7、0.3mA、1.0mA 、3.0mA 、10mA常用電流指示精度等級。四、主要技術參數：1、儀器適用于 6kV ～35kV 消諧電阻器伏安特性測試；2、使用環境：戶內和戶外；3、環境溫度： -20 ℃～ 50℃；4、環境濕度：不大于80% RH；5、輸出電流 AC：0mA ～20 mA；6、輸出電壓 AC：0V～3000V；7、工作電壓 AC:220V ±10% 50Hz。8、自帶打印機，自帶時鐘，能夠及時輸出測試結果； 壓敏型過電壓保護裝置測試儀 滅磁電阻測試儀 發電機滅磁過壓測試儀 發電機滅磁過壓保護裝置測試儀 無間隙過電壓保護器測試儀 過電壓保護器氧化鋅避雷器綜合測試儀 過電壓保護器氧化鋅避雷器測試儀 過電壓保護器避雷器綜合測試儀 過電壓保護器避雷器測試儀 工頻放電電壓測試儀 過電壓保護儀測試儀 過壓保護器測試裝置 開關柜耐壓試驗裝置

韶關非線性電阻測試儀設備常見故障及維護1、設備維護時，為防止意外情況發生請先了解主電路原理或聯系設備廠家。 2、非專業人員請勿打開設備。打開設備方法:將設備頂蓋四角灰色部分方塊 沿縫隙向上輕輕翹起擰掉下面的螺絲將上蓋整個打開3、當開啟電源表頭不亮時請檢查電源線連接是否可靠電源插座內置保險是否熔斷更換保險(3A):將電源進線插孔下的小盒子拉出更換外露的保險管沒有外露的保險管是備用的;4、當開啟電源時其中一個表頭不亮請檢查內部連接是否可靠(表頭供電為220V請注意)還有可能是表頭自身損壞; 5、測量不準問題若是電壓不準請按前述方法重新校驗電源諧波大也會造成同步采樣不準導致顯示不準，請改善電網供電;若是電流不準除校驗外請檢查內部取樣電阻是否損壞;或是主板有故障;6、沒有漏電流顯示: 的可能是測試線不通請檢驗 ；有電壓顯示無電流顯示可能是測試線斷開或內部線斷開;另外可能是表頭信號線不通或漏電流設定按鈕(紅色或綠色)損壞; 是主板故障;請逐一檢查;7、漏電流顯示的不是測試數據:可能原因一是表頭連線松動二是用于漏電流設 定功能的電位器損壞;三是主板故障;8、電壓表不顯示:可能原因一是內部表頭連線松動二是輸出短路三是內部衰減板及主板連線不通或主板故障;9、請注意環境濕度對本設備的影響下圖為電壓與相對濕度使用對照表.請參考 使用;

<韶關>天正華意電氣設備有限公司 韶關氧化鋅避雷器帶電測試儀促銷等你來

韶關非線性電阻測試儀警告！1.設備的測試輸出端在工作過程中，會產生3000V高壓，在測試過程中嚴禁觸摸被測試件和測試夾。2.儀器在現場必須可靠接地。一、概述：電壓互感器中性點用非線性電阻消諧阻尼器( 以下簡稱消諧器 )是它安裝在6kV～35kV電壓互感器 ( 以下簡稱 PT)一次繞組 Yo中性點與地之間的一種非線性電阻消諧阻尼器件，起到限流與阻尼的作用，能夠達到良好的抑制涌流和PT鐵磁諧振的目的，同時又不影響壓變的正常運行，消諧器的正常工作與否，至關重要，為核實消諧器是否合格，應對其工頻電流、電壓參數進行校驗，本測試儀器能實現自動檢測消諧器在電流有效值為0.3mA、3.0mA 、1mA 、10mA時相對應的電壓有效值。二、儀器依據的標準：Q/GDW415-2010《電磁式電壓互感器用非線性電阻性消諧器技術規范》三、儀器功能特點：1、自動升電壓，測量電壓電流，并能自動記錄對應電流電壓值2、液晶顯示屏，中文提示界面。4、試驗數據自動打印。5、測量為電壓峰值、有效值顯示。6、儀器輕巧、便捷適用于現場使用。7、0.3mA、1.0mA 、3.0mA 、10mA常用電流指示精度等級。四、主要技術參數：1、儀器適用于 6kV ～35kV 消諧電阻器伏安特性測試；2、使用環境：戶內和戶外；3、環境溫度： -20 ℃～ 50℃；4、環境濕度：不大于80% RH；5、輸出電流 AC：0mA ～20 mA；6、輸出電壓 AC：0V～3000V；7、工作電壓 AC:220V ±10% 50Hz。8、自帶打印機，自帶時鐘，能夠及時輸出測試結果； 壓敏型過電壓保護裝置測試儀 滅磁電阻測試儀 發電機滅磁過壓測試儀 發電機滅磁過壓保護裝置測試儀 無間隙過電壓保護器測試儀 過電壓保護器氧化鋅避雷器綜合測試儀 過電壓保護器氧化鋅避雷器測試儀 過電壓保護器避雷器綜合測試儀 過電壓保護器避雷器測試儀 工頻放電電壓測試儀 過電壓保護儀測試儀 過壓保護器測試裝置 開關柜耐壓試驗裝置

<韶關>天正華意電氣設備有限公司
韶關氧化鋅避雷器帶電測試儀促銷等你來 <韶關>天正華意電氣設備有限公司

韶關非線性電阻測試儀 現場接線及使用a開關機：將電源開關打至“ON”狀態儀器顯示屏上顯示開機畫面（如圖2）將電源開關打至“OFF”狀態，儀器關閉。歡迎使用氧化鋅避雷器直流特性測試儀圖2 開機顯示界面b測量功能選擇頁面：等待2秒鐘，儀器進入“功能選擇”頁面（如圖3）。功能選擇無間隙 ZnO避雷器非線性電阻ZnO閥片選擇韶關非線性電阻測儀 進入圖3 功能選擇個菜單項為“無間隙ZnO避雷器”測量功能，用于檢測10kV及以下電力系統用無間隙氧化鋅避雷直流參考電壓U1mA和0.75U1mA下的泄漏電流。第二個菜單項為“非線性電阻ZnO閥片”測量功能，用于氧化鋅非線性電阻ZnO閥片在直流參考電壓U10mA和0.5U10mA下的泄漏電流。第三個菜單項為“時間設定”，可用來設定儀器的日期和時間。日期和時間掉電不丟失，無需每次開機都重新設定。頁面底部左邊是“選擇”字符，指顯示屏下方左邊的按鍵為“選擇”功能，按下后將在上述三個菜單項間循環切換。頁面底部右邊是“進入”字符，指顯示屏下方右邊的按鍵為“進入”功能，按下后將根據菜單項功能進入對應的功能頁面。4.3 “無間隙ZnO避雷器”測量功能圖4 無間隙過電壓保護器或氧化鋅避雷器試驗接線示意圖當菜單項在“無間隙ZnO避雷器”項時，按功能鍵將進入“無間隙ZnO避雷器”測量功能，見圖5 直流測量無間隙ZnO避雷器退出 進入圖4 直流泄漏電流測量界面確定加直流高壓？確認試品接線對應退出 進入圖5 直流泄漏選擇界面注意事項：（1）在開始測量前應將面板上的“高壓輸出”開關打至“OUT”狀態，否則儀器無法輸出高壓；（2）開始測量前，應確認接線正確，接地良好，以免發生電擊事故。（3）10秒內無操作，儀器自動返回上一頁面。測量輸出高壓時，儀器伴有LED發光和蜂鳴器聲響提示，測量完畢，顯示出所有測量結果，即直流U1mA下的電壓及U1mA/0.75倍電壓下的直流泄漏電流值，測量完畢，顯示測量結果，如圖6所示。按左側功能鍵可打印測量結果，按右側功能鍵可退出本次測試。

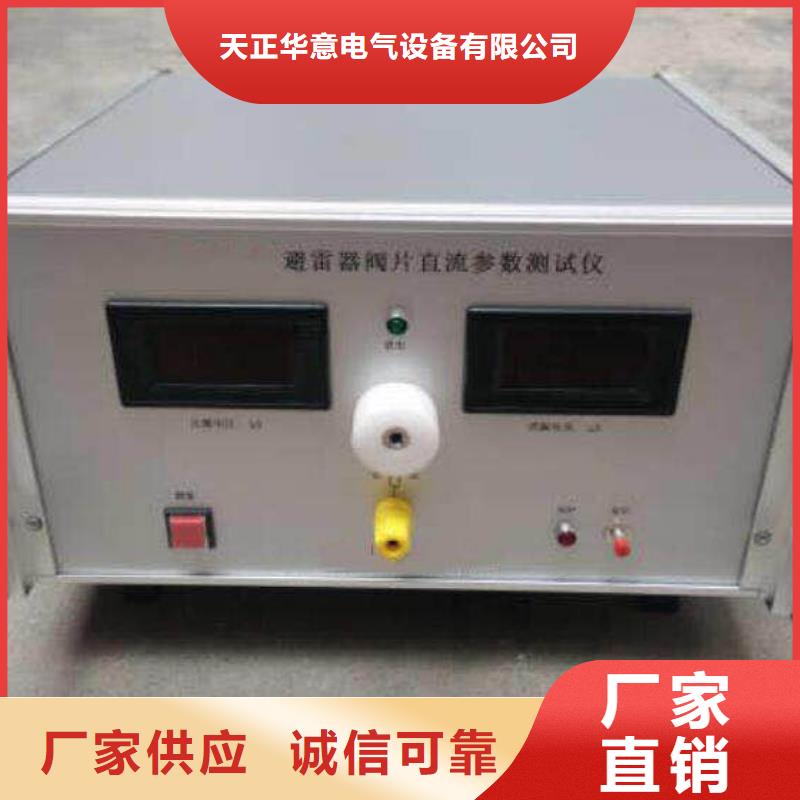

韶關非線性電阻測試儀工作原理說明測試臺接通電源，由“電壓調節”的調壓器調整輸出電壓給高壓變壓器變壓器輸出的高壓，經二極管整流后，產生5HZ或50HZ底寬10mS的正弦半波電壓輸出到A.K兩端連接到被測器件兩端;同時峰值電壓經1000/1的比例衰減后輸入到控制電路，峰值電流經取樣電阻取出輸入到控制電路。由控制電路處理后，其峰值輸出到電壓.電流表頭進行顯示。七、使用方法1、通電前先確定“電源”及“測量“按鍵處于抬起狀態，然后連接電源線應保證電源線有可靠的接地;2、將測試線“A”連接到設備輸出的“A”接線端口“K”端連接到設備輸出的“K”接線端口;3、先確認“電壓調節”旋鈕調到零位（旋鈕逆時針方向到底為零位），將測量按鈕置于關閉狀態(指示燈不亮);4、開啟“電源”按鈕，設備帶電，電壓表頭數碼管顯示“0.00”；電流表 頭數碼管顯示“0.00”（低檔）；5、設定漏電流保護:按住保護設定的紅色按鈕，觀察漏電流表頭顯示數值顯示的數值即為保護的設定值。旋轉“保護設定”的灰色旋鈕可以調整數據，順時針方向增加顯示數值；松開紅色按鈕，既設定相應漏電流保護值。6、將被測元件正確接入A-K兩端，設置好正、反向測試。正向：陽極A為高壓，陰極K為低壓；反向：陽極A為低壓，陰極K為高壓。7、輕輕按下去“測量”開關，“測量”開關指示燈亮。順時針緩慢調節 “電 壓調節”旋鈕，并觀察電壓表頭上顯示出的變化電壓值，直至達到測試值為止，同時觀察漏電流顯示表頭上的漏電流值；測試完立即將電壓調零，并作相應記。8、換向測量，需將“電壓調節”逆時針調到底，電壓降為零換向開關選擇到“反向”狀態;(當有輸出時“K”為高壓端“A”為低壓端)，再重復上述“5”的測量操作;若在高壓下直接選擇“反向”操作是極其危險的，使用時請特別注意；9、當更換被測器件時同樣將“電壓調節”逆時針調到底，電壓降為零并按起 “測量”按鈕，即關掉測量再進行更換被測的操作。不關測量進行操作比較危險;10、測試時當被測器件漏電流大于保護設定漏電流時(如設定保護漏電流為 12.9mA當測試漏電流達到12-13mA)，保護電路動作，同時“保護”紅色指示燈亮起主電路斷開不再有高壓輸出;恢復測試須將“電壓調節”調至零位再按“復位”，電壓沒有調零前無法使“復位”按鈕動作。復位后設備將恢復到測量前狀態;
