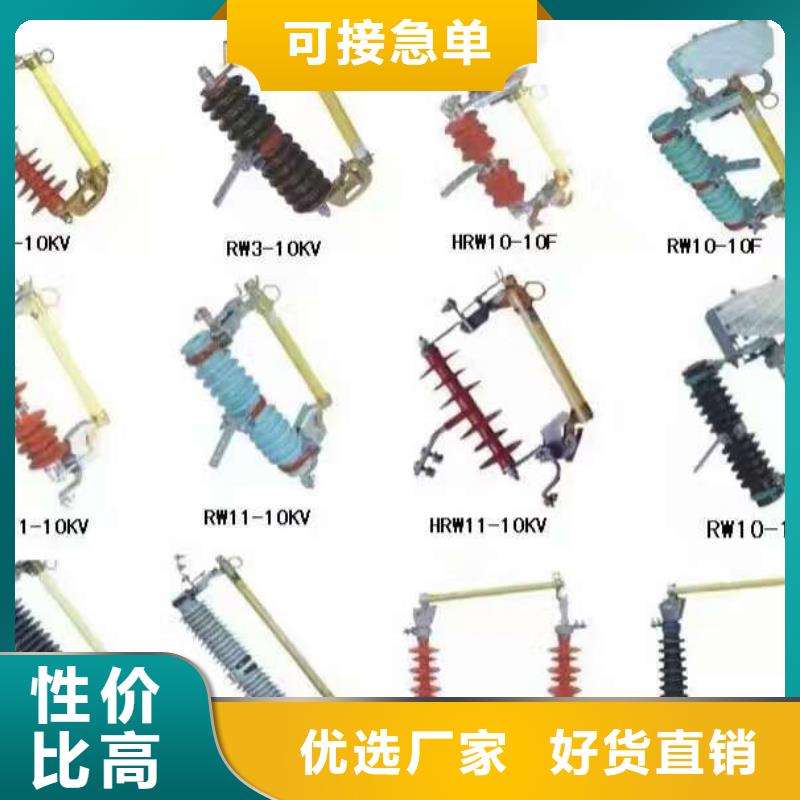

跌落式熔斷器是10kV配電線路分支線和配電變壓器常用的一種短路保護開關，它具有經濟、操作方便、適應戶外環境性強等特點，被廣泛應用于10kV配電線路和配電變壓器一次側作為保護和進行設備投、切操作之用。 跌落式熔斷器安裝在10kV配電線路分支線上，可縮小停電范圍，因其有一個 高壓跌落式熔斷器 高壓跌落式熔斷器 明顯的斷開點，具備了隔離開關的功能，給檢修段線路和設備創造了一個作業環境，增加了檢修人員的感。安裝在配電變壓器上，可以作為配電變壓器的主保護，所以，在10kV配電線路和配電變壓器中得到了普及。 戶外跌落式熔斷器適用于交流50HZ，額定電壓10KV的電力系統中，作輸配電線路和電力變壓器的過載和短路保護以及分、合額定負荷電流之用。 廣泛使用的戶外跌落式熔斷器的型號有RW7型、RW11型和RW12型三種。 熔絲管兩端的動觸頭依靠熔絲(熔體)系緊，將上動觸頭推入"鴨嘴"凸出部 跌落式熔斷器 使用環境條件編輯 1．產品正常使用條件：環境溫度不高于+40度，不低于-40度；海拔高度不超過1000m；風速不超過35m/s；地震強度不超過8度。 2．產品不適用于下列場所：有燃燒或爆炸危險的場所；有劇烈震動或沖擊的場所；有導電、化學氣體作用及嚴重污穢鹽霧地區。 安裝提示編輯 (1) 安裝時應將熔體拉緊(使熔體大約受到24.5N左右的拉力)，否則容易引起觸頭發熱。 (2) 熔斷器安裝在橫擔(構架)上應牢固可靠，不能有任何的晃動或搖晃現象。

產品特點：具有良好的開斷特性，可開斷額定開斷電流及以下各種短路和過載電流，性能達到電工委員會（IEC）標準的要求。由于采用逐級排氣，熔管內加裝新型滅弧材料小管，合理解決了開斷大小電流的矛盾、擴大了下限開斷電流范圍。 　　熔管用鋼紙一環氧玻璃布管復合制成，保證熔絲管具有較高的機械強度和開斷三次以上的額定開斷能力，可免除運行人員熔斷器動作一次后即更換消弧管的麻煩手續。瓷件與上、下靜觸頭、安裝板均采用機械卡裝，與水泥澆裝比較，具有更高的機要強度，不會發生瓷件膠裝處斷裂及松動現象。 　　零件采用沖壓件，互換性強，便于生產維修。剛件采用熱鍍鋅工藝，保證具有較強防腐性能，保證可靠運行。跌落式熔斷器是配電線路分支線和配電變壓器常見的一種短路保護開關。它具有經濟、操作方便、適應戶外環境性強等特點，被廣泛應用于配電線路和配電變壓器一次側作為保護和進行設備投、切操作之用。 　　安裝在配電線路分支上，可縮小停電范圍。因其有一個明顯的斷開點，具有了隔離開關的功能，給檢修線路和設備創造了一個作業環境，增加了檢修人員的性。帶拉負荷的跌落式熔斷器，還配有彈性輔助觸頭和滅弧罩，用以分合額定負荷電流。 　　用途及執行標準：本產品使用于10～35kV配電線路分支線和配電變壓器一次側，用于過載和短路保護，分合額定負荷電流。本產品型號按JB/T《交流高壓熔斷器型號編制辦法》的規定進行編制，產品參數按GB15166.3-1994《交流高壓熔斷器噴射式熔斷器》標準執行。 　　使用條件：*環境溫度：不高于40℃，不低于-30℃；*海拔高度：不超過1000m；（1000m以上可按GB311.1-1997進行修正）*電源頻率：50±2Hz；*地震烈度：7度以下*風速：35m/s型號定義：本產品型號按JB/T《交流高壓熔斷器型號編制辦法》規定進行定義一次后即更換消弧管的麻煩。

本產品型號按JB/T《交流高壓熔斷器型號編制辦法》的規定進行編制，產品參數按GB15166.3-1994《交流高壓熔斷器噴射式熔斷器》標準執行。對該標準中未明確定義的重要參數及配置方式，按JB/DQ《10-35kV戶外交流高壓跌落式熔斷器暫行技術條件》的要求修正執行。 　　使用條件：*環境溫度：不高于40℃，不低于-30℃；*海拔高度：不超過1000m；（1000m以上可按GB311.1-1997進行修正）*電源頻率：50±2Hz；*地震烈度：7度以下*風速：35m/s型號定義：本產品型號按JB/T《交流高壓熔斷器型號編制辦法》規定進行定義一次后即更換消弧管的麻煩。 　　由于采用逐級排氣，熔管內加裝新型滅弧材料小管，合理解決了開斷大小電流的矛盾、擴大了下限開斷電流范圍。瓷件與上、下靜觸頭、安裝板均采用機械卡裝，與水泥澆裝比較，具有更高的機要強度，不會發生瓷件膠裝處斷裂及松動現象。 　　概述：跌落式熔斷器是配電線路分支線和配電變壓器常見的一種短路保護開關。它具有經濟、操作方便、適應戶外環境性強等特點，被廣泛應用于配電線路和配電變壓器一次側作為保護和進行設備投、切操作之用。安裝在配電線路分支上，可縮小停電范圍。 　　因其有一個明顯的斷開點，具有了隔離開關的功能，給檢修線路和設備創造了一個作業環境，增加了檢修人員的性。帶拉負荷的跌落式熔斷器，還配有彈性輔助觸頭和滅弧罩，用以分合額定負荷電流。用途及執行標準：本產品使用于10～35kV配電線路分支線和配電變壓器一次側，用于過載和短路保護，分合額定負荷電流。

兩原因降低了跌落式熔斷器的功能。現實中經常出現缺熔管、缺熔體或用銅絲、鋁絲甚至于鐵絲勾掛代替熔體的情況。使得線路的跳閘率和配電變壓器的故障率居高不下。10kV~35KV跌落式熔斷器適用于環境空氣無導電塵、無腐蝕性氣體及易燃、易爆等危險性環境，年度溫差變比在±40℃以內的戶外場所。 　　其選擇是按照額定電壓和額定電流兩項參數進行，也就是熔斷器的額定電壓必須與被保護設備(線路)的額定電壓相匹配。熔斷器具的額定電流應大于或等于熔體的額定電流。而熔體的額定電流可選為額定負荷電流的1.5～2倍。 　　此外，應按被保護系統三相短路容量，對所選定的熔斷器進行校核。保證被保護系統三相短路容量小于熔斷器額定斷開容量的上限，但必須大于額定斷開容量的下限。若熔斷器的額定斷開容量(一般是指其上限)過大，很可能使被保護系統三相短路容量小于熔斷器額定斷開容量的下限，造成在熔體熔斷時難以滅弧，終引起熔管燒毀，等事故。 　　一些供電單位仍處于農網改造高峰，在選用該類熔斷器時，必須嚴把產品質量關，保護合格的設備入網，同時要注意到它的額定斷開容量上限值和下限值。跌落式熔斷器是配電線路分支線和配電變壓器常用的一種短路保護開關，它具有經濟、操作方便、適應戶外環境性強等特點，被廣泛應用于35kV配電線路和配電變壓器一次側作為保護和進行設備投、切操作之用。 　　它安裝在35kV配電線路分支線上，可縮小停電范圍，因其有一個明顯的斷開點，具備了隔離開關的功能，給檢修段線路和設備創造了一個作業環境，增加了檢修人員的感。安裝在配電變壓器上，可以作為配電變壓器的主保護，所以，在35kV配電線路和配電變壓器中得到了普及。
