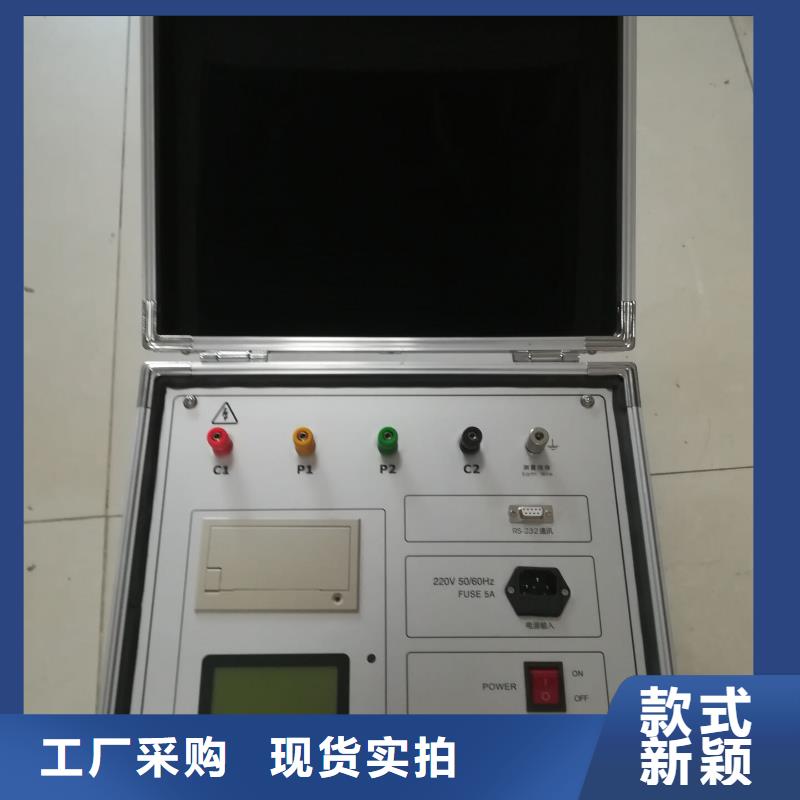

隴南接地電阻測試儀說明：（1）儀器ABS工程塑料機箱，防摔、抗磨。（2）微型打印機：位于儀器面板之左側。（3）儀器外殼接地：位于打印機上方。（4）儀器USB通訊接口：位于打印機上方，用于存儲數據導出。（5）接線端子C1 —進行接地電阻測量時通過電流線連接到注入電流極。（6）接線端子P1—進行接地電阻測量時通過電壓線連接到電位極。（7）接線端子P2 —進行接地電阻測量時接被測接地裝置參考點。（8）接線端子C2 —進行接地電阻測量時接被測接地裝置參考點。（9）充電插座：儀器右上方。（10）電源開關：儀器工作總開關。（11）按鍵：功能熱鍵7個，對應與屏幕右側菜單；數字鍵12個，位于面板右側。（12）液晶顯示器：液晶屏位于面板之中部。4.2儀器開機界面打開電源開關后，液晶屏顯示“儀器產品名稱及型號等信息”，可按顯示屏右側對應的功能熱鍵進入相應操作，見圖2。圖2 開機界面[保存] —屏幕顯示對比度信息的存儲 [變深] —屏幕顯示對比度變深[變淺] —屏幕顯示對比度變淺 [升級] —儀器軟件程序升級按鍵[優盤] —測量數據導入優盤等操作 [時間] —儀器時鐘調整；[啟動] —進入儀器測試菜單選項菜單

隴南接地電阻測試儀接地電阻表是根據電位補償原理生產的性儀表。它操作簡單、攜帶方便，廣泛用于測量單個接地體和集中接地體的接地電阻。接地電阻的測量是監測接地質量，保證用電的重要措施。接地電阻表的檢定規程是JJG366-2004接地電阻表檢定規程。TH-1D接地電阻表檢定裝置是檢定接地電阻表的標準儀器，完全符合JJG366-2004對標準器的要求，可檢定各種準確度等級的和各種型號的模擬式和數字式接地電阻表。不得用于接地導通電阻表（工作電流為AC25A）的檢定。可以作電阻箱使用，起始電阻10mΩ，分辨力達1mΩ。接地電阻測試儀是用來測量電氣設備內部的接地電阻，它所反映的是電氣設備的各外露可導電部分與電氣設備的總接地端子之間的(接觸)電阻。為接觸電阻對測試的影響，儀器采用四端測量法，即在被測電器的外露可導部分和總接地端子之間加上電流，然后再測量這兩端的電壓，算出其電阻值。

<隴南>天正華意電氣設備有限公司 隴南地網接地電阻測試儀廠家-合作共贏
隴南地網接地電阻測試儀廠家-合作共贏 <隴南>天正華意電氣設備有限公司

隴南接地電阻測試儀測試儀接地注意：在接上工作電源之前，必須保證本測試儀已經良好接地。本系列測試儀有兩種接地方式：(1)、電源線接地：本機使用三芯電源線，當電源線插到具有地線的插座時，即完成機殼接地。(2)、通過后面板上的接線端子接地：通過測試儀隔離電源輸入板上的接地端子接地，2.5 操作、存儲、運輸環境操作環境溫度：0～40℃ 操作相對濕度：20～80％RH 40℃存儲環境溫度：-40℃到55℃； 存儲相對濕度：20～80％RH 40℃請保留所有的原始包裝材料，如果儀器返回維修，請用原始包裝材料包裝，且提前與青島天正華意電氣設備有限公司客服中心聯系。送修時，請務必將電源線和測試線等全部附件一起送回，并請注明故障現象。另外，請在包裝上注明“易碎品，請小心搬運”等字樣。如果無法找到原始包裝材料來包裝，請按照下列說明來包裝：（1）先用塑料布將儀器包好，儀器置于可以承受100千克力的木箱或多層紙箱中；（2）先用厚泡沫塑料保護儀器前面板，再用可防震的材料填充儀器周圍，厚度大約為70-100mm。第三章 技術指標3.1 整機規格工作電源 AC 220V±10％，50/60HZ±5％整機空載功耗 ＝3A ±(1％讀數值＋2個字)電阻歸零 0-100 mΩ測試時間設置范圍 0.0-999.9S 0＝持續輸出時間分辨率 0.1S時間精度 ±（0.1％設定值＋0.05s）注意：（1）以上各技術參數為標準配置。測量精度為計量精度，計量時需滿足計量條件且不加測試盒等輔助配件。（2）以上測試項目可根據用戶需要進行配置，不同型號規格儀表測試功能會有差異。（3）用戶的特殊要求參考雙方簽署的技術協議，本用戶手冊不作修改。

隴南接地電阻測試儀 測量原理1. 接地電壓測量采用平均值整流法。2. 接地電阻值測量采用額定電流變極法(適合準確測量單點接地系統)，即在測量對象E接地極和C(H)電流極之間流動交流額定電流I，求取E接地極和P(S)電壓極的電位差V，并根據公式R＝V/I計算接地電阻值R。3. 以上幾種方法中其工作誤差(B)是額定工作條件內所得誤差，由使用儀表存在的固有誤差(A)和變動誤差(Ei)計算得出。A： 固有誤差E2：電源電壓變化產生的變動E3：溫度變化產生的變動 E4：干擾電壓變化產生的變動E5：接觸電極電阻產生的變動六. 操作1．基本操作旋轉FUNCTION功能旋鈕實現開關機，旋鈕指示“OFF”位置關機。開機后，如果LCD顯示電池電壓低符號，表示電池電量不足，請依照說明給電池充電。電池電力充足才能保證測量的精度。開機后，按”鍵可以開啟或關閉背光，背光功能適合于昏暗場所。每次開機默認背光關閉。開機后，將FUNCTION功能選擇旋鈕旋至相應的位置短按“AL”鍵可以開啟或關閉報警功能，長按“AL”鍵(約3秒)進入報警臨界值設定，按或”鍵改變當前數字大小，短按“SET”鍵移動光標，短按“AL”鍵保存退出。當測量值大于報警臨界設定值并已開啟報警功能，儀表將閃爍將顯示“ ”符號，并發出“嘟--嘟--嘟--”報警聲。在測試模式下，短按“MEM”鍵鎖定當前顯示數據，顯示“HOLD”、“鎖定。在測試模式下，短按“SET”可選擇顯示平均值、值、小值，顯示:”符號。在測試模式下，長按“MEM”鍵(超過3秒)進入數據查閱，按“”鍵以步進值為1選擇查閱數組號，當前組數為接地電阻數據，再按“MEM”鍵退出查閱。查閱時若無存儲數據，LCD顯示“- - - -”，見上右圖。在數據查閱狀態下，按“CLR”鍵進入數據刪除，按 ”鍵選擇“no”或“yES”， 選“no”再按“MEM”鍵不刪除并返回數據查閱狀態，選“yES”再按“CLR”鍵刪除所存數據，刪除后LCD顯示“----”。數據刪除功能是一次性刪除所有存儲數據，刪除后不能再恢復，請謹慎操作。儀表所存數據可以上傳電腦。連接好電腦與儀表的RS232通訊線，儀表開機，運行數據軟件，若軟件顯示串口打開并連接成功，即可以讀取存儲的歷史數據，上傳電腦并保存。數據軟件具有歷史數據讀取、查閱、保存、打印等功能。

<隴南>天正華意電氣設備有限公司 隴南地網接地電阻測試儀廠家-合作共贏

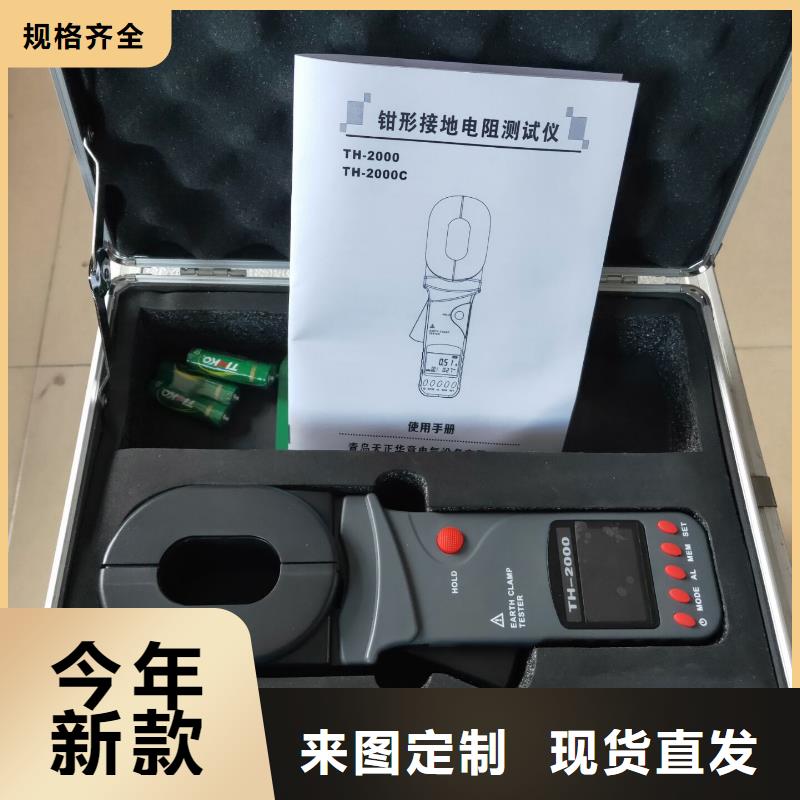

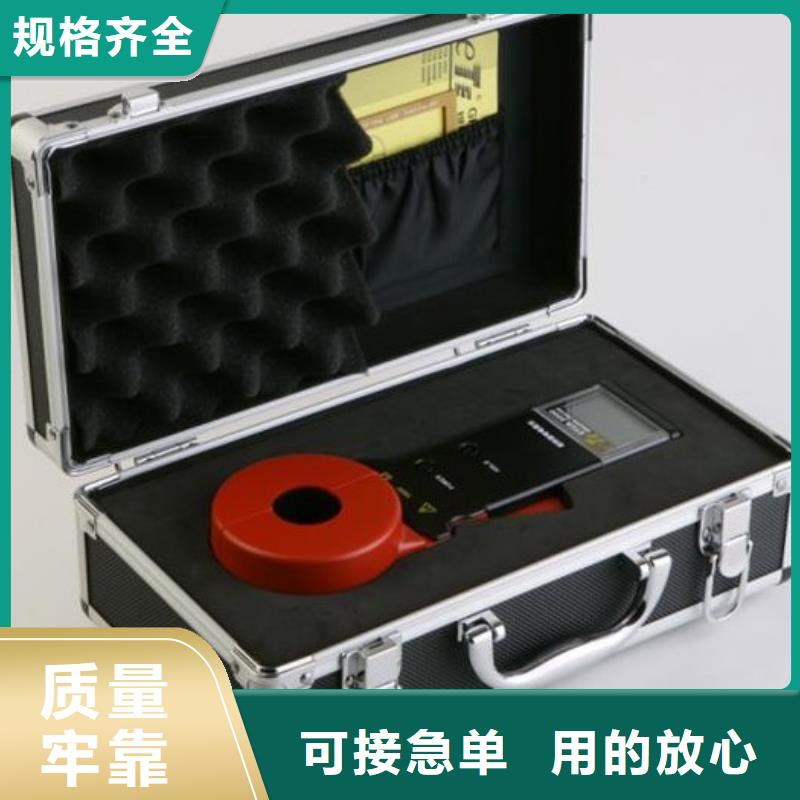

隴南接地電阻測試儀 為此，請選購我公司的有限點接地系統解算程序軟件，用戶即可使用辦公電腦或手提電腦進行機解。從原理上來說，除了忽略互電阻以外，這種方法不存在忽略R0所帶來的測量誤差。但是，用戶需要注意的是：您的接地系統中，有幾個彼此相連接的接地體，就必須測量出同樣個數的測試值供程序解算，不能或多或少。而程序也是輸出同樣個數的接地電阻值。3．單點接地系統從測試原理來說，XRD系列鉗表只能測量回路電阻，對單點接地是測不出來的。但是，用戶完全可以利用一根測試線及接地系統附近的接地極，人為地制造一個回路進行測試。下面介紹二種用鉗表測量單點接地的方法，此方法可應用于傳統的電壓-電流法無法測試的場合。⑴．二點法見下圖，在被測接地體RA附近找一個獨立的接地較好的接地體RB（例如臨近的自來水管、建筑物等）。將RA和RB用一根測試線連接起來。由于鉗表所測的阻值是兩個接地電阻和測試線阻值的串聯值。RT＝RA＋RB＋RL其中：RT為鉗表所測的阻值。RL為測試線的阻值。將測試線頭尾相連即可用鉗表測出其阻值RL。所以，如果鉗表的測量值小于接地電阻的允許值，那么這兩個接地體的接地電阻都是合格的。⑵．三點法如下圖，在被測接地體RA附近找二個獨立的接地體RB和RC。步，將RA和RB用一根測試線連接起來，見下圖。用鉗表讀得個數據R1。第二步，將RB和RC連接起來，見下圖。用鉗表讀得第二個數據R2。第三步，將RC和RA連接起來，見下圖。用鉗表讀得第三個數據R3。上面三步中，每一步所測得的讀數都是兩個接地電阻的串聯值。這樣，就可以很容易地計算出每一個接地電阻值：由于： R1＝RA＋RB R2＝RB＋RC R3＝RC＋RA所以： RA＝（R1＋R3-R2）÷2這就是接地體RA的接地電阻值。為了便于記憶上述公式，可將三個接地體看作一個三角形，則被測電阻等于鄰邊電阻相加減對邊電阻除2。

<隴南>天正華意電氣設備有限公司 隴南地網接地電阻測試儀廠家-合作共贏
隴南地網接地電阻測試儀廠家-合作共贏 <隴南>天正華意電氣設備有限公司

隴南接地電阻測試儀性能特點2.1. 抗干擾能力強。本儀器采用變頻法原理測量，配合現代軟硬件及數字濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠。儀器內置的變頻試驗電源可輸出45Hz/55Hz或49Hz/51Hz兩組頻率的試驗電流在程序的自動控制下，它分別以45Hz/55Hz或49Hz/51Hz的試驗電流進行兩次測試，測試完成后折算到50Hz后取其平均值為測量結果。由于試驗電流的頻率與系統工頻十分接近，所測結果完全可等效為接地裝置的工頻接地阻抗。2.2. 大屏幕液晶顯示，全中文菜單式操作，一屏顯示出所有測量信息和結果，可記錄/存儲/打印所有的測量數據，如測量布線方式：平行法/夾角法；地網對角線距離；電流極、電壓極布線長度；電壓及工頻干擾電壓；電流接地極回路阻抗等。2.3 儀器的測量內容包括地網的接地阻抗Z、純電阻分量R和純感抗分量X、地網接地裝置電感L，儀器能可測量現場干擾并阻斷工頻干擾電壓及其諧波至60V波峰值，可有效測量過程中引線互感（特別針對平行布線法的引線互感誤差）與地網自感的影響，即使在強干擾電壓和電流條件下，其測量結果仍具有很好的重復性和準確性。2.4. 儀器全自動測試接地裝置的接地阻抗，測試過程中可自動測試電壓極的工頻干擾電壓和電流接地極的回路阻抗，并據此自動調節異頻電源的輸出電流值（額定輸出電流為2A），無須人為干預，即可全自動完成測試。可保存1000組測量數據，掉電不丟失，可隨時查看歷史數據，且自帶微型打印機可現場打印測量結果或使用U盤導出測試數據編輯測試報告。2.5. 儀器采用可充電鋰電池組和逆變模塊/DDS數字合成調頻功率電源，功率大、體積小、重量輕，保證輸出標準正弦波波形穩定平滑，整套裝置僅重4.5kg。2.6.儀器兼容了接地裝置接地阻抗和土壤電阻率的測試功能。

隴南接地電阻測試儀 測量原理1. 接地電壓測量采用平均值整流法。2. 接地電阻值測量采用額定電流變極法(適合準確測量單點接地系統)，即在測量對象E接地極和C(H)電流極之間流動交流額定電流I，求取E接地極和P(S)電壓極的電位差V，并根據公式R＝V/I計算接地電阻值R。3. 以上幾種方法中其工作誤差(B)是額定工作條件內所得誤差，由使用儀表存在的固有誤差(A)和變動誤差(Ei)計算得出。A： 固有誤差E2：電源電壓變化產生的變動E3：溫度變化產生的變動 E4：干擾電壓變化產生的變動E5：接觸電極電阻產生的變動六. 操作1．基本操作旋轉FUNCTION功能旋鈕實現開關機，旋鈕指示“OFF”位置關機。開機后，如果LCD顯示電池電壓低符號，表示電池電量不足，請依照說明給電池充電。電池電力充足才能保證測量的精度。開機后，按”鍵可以開啟或關閉背光，背光功能適合于昏暗場所。每次開機默認背光關閉。開機后，將FUNCTION功能選擇旋鈕旋至相應的位置短按“AL”鍵可以開啟或關閉報警功能，長按“AL”鍵(約3秒)進入報警臨界值設定，按或”鍵改變當前數字大小，短按“SET”鍵移動光標，短按“AL”鍵保存退出。當測量值大于報警臨界設定值并已開啟報警功能，儀表將閃爍將顯示“ ”符號，并發出“嘟--嘟--嘟--”報警聲。在測試模式下，短按“MEM”鍵鎖定當前顯示數據，顯示“HOLD”、“鎖定。在測試模式下，短按“SET”可選擇顯示平均值、值、小值，顯示:”符號。在測試模式下，長按“MEM”鍵(超過3秒)進入數據查閱，按“”鍵以步進值為1選擇查閱數組號，當前組數為接地電阻數據，再按“MEM”鍵退出查閱。查閱時若無存儲數據，LCD顯示“- - - -”，見上右圖。在數據查閱狀態下，按“CLR”鍵進入數據刪除，按 ”鍵選擇“no”或“yES”， 選“no”再按“MEM”鍵不刪除并返回數據查閱狀態，選“yES”再按“CLR”鍵刪除所存數據，刪除后LCD顯示“----”。數據刪除功能是一次性刪除所有存儲數據，刪除后不能再恢復，請謹慎操作。儀表所存數據可以上傳電腦。連接好電腦與儀表的RS232通訊線，儀表開機，運行數據軟件，若軟件顯示串口打開并連接成功，即可以讀取存儲的歷史數據，上傳電腦并保存。數據軟件具有歷史數據讀取、查閱、保存、打印等功能。

<隴南>天正華意電氣設備有限公司 隴南地網接地電阻測試儀廠家-合作共贏

隴南接地電阻測試儀 操作人員規定1、人員資格：多功能安規測試儀在錯誤的操作時可能造成誤觸電，這足以造成人員的傷害，這種傷害甚至是有生命危險的，因此必須由訓練合格的人員使用操作。2、守則：操作人員必須隨時給予教育和培訓，使其了解各種操作規則的重要性，并依規則操作多功能安規測試儀。3、衣著規定：操作人員不可穿佩有金屬裝飾的衣服及帶金屬的手飾和手表等，以免造成意外觸電；在操作本儀器時必須佩帶絕緣手套。4、醫學規定：禁止有心臟病或配戴心率調整器、心臟起搏器的人員操作多功能安規測試儀。1.3.3 測試程序規定測試儀的電源接地線一定要按照規定接妥。拆接測試儀后面板上的接線時，請務必在切斷電源、斷開空氣開關后，再行操作！操作人員必須確定能夠完全自主掌握測試儀的控制開關和遙控開關。遙控開關不用時應定位放置。1.3.4 要點(1)、非合格的操作人員和不相關的人員應遠離測試區。(2)、隨時保持測試區的和有序。(3)、在測試進行中禁止碰觸被測負載或任何與待測物有連接的物件，謹防觸電！(4)、拆接測試儀前面板上的接線時，請務必在切斷電源，再行操作！(5)、進行絕緣和耐壓測試時，被測負載與大地以及周圍物體應保持良好的電氣隔離。尤其注意：被測負載與生產流水線體應保持良好的電氣隔離。(6)、綜合測試儀電源必須接地(7)、萬一發生任何問題，請立即關閉電源。

<隴南>天正華意電氣設備有限公司 隴南地網接地電阻測試儀廠家-合作共贏
<隴南>天正華意電氣設備有限公司

隴南接地電阻測試儀儀器測試選擇主菜單在開機界面，按熱鍵“啟動”后，進入如圖3所示測試選擇主菜單。圖3 測試選擇菜單[變深] —調整屏幕顯示對比度變深 [變淺] —調整屏幕顯示對比度變淺 [燈滅] —關閉屏幕顯示背光燈 [燈亮] —開啟屏幕顯示背光燈 [退出] —退到儀器開機顯示界面 按顯示屏右側鍵盤對應數字鍵，可進入相應的試驗菜單：(1)全自動接地電阻測試(2)土壤電阻率自動測試(3)測試數據查詢和打印4.4接地電阻測試界面在測試選擇主菜單，按數字鍵1，即可進入“全自動接地電阻測試”界面，見圖4。圖4 接地電阻測試界面通過顯示屏幕右側熱鍵“上移”、“下移”、通過“設置”、“確定”和數字鍵等對布線方式、測試頻率、地網對角線、電流極線布線長度、電壓極布線長度進行設定，根據光標反黑指示位置按壓“設置”鍵反黑后通過數字鍵或 “上移”“下移”選擇對應參數，按“確定”鍵完成信息的設定；按“測試”鍵，儀器啟動內置電源注入電流，同時自動測量、計算出接地阻抗值、接地電阻值、 接地電抗值、接地電感，提示：測試完成，關閉內部電源輸出，按“打印”進行存儲打印。

隴南地網接地電阻測試儀廠家-合作共贏

隴南接地電阻測試儀．電力系統的應用⑴．輸電線路桿塔接地電阻的測量通常輸電線路桿塔接地構成多點接地系統，只需用XRD系列鉗表鉗住接地引下線，即可測出該支路的接地電阻阻值。⑵．變壓器中性點接地電阻的測量變壓器中性點接地有二種情形：如有重復接地則構成多點接地系統；如無重復接地按單點接地測量。測量時，如鉗表顯示“L 0.01Ω”，可能同一個桿塔或變壓器有兩根以上接地引下線并在地下連接。此時應將其它的接地引下線解開，只保留一根接地引下線。⑶．發電廠變電所的應用XRD系列鉗表可以測試回路的接觸情況和連接情況。借助一根測試線，可以測量站內裝置與地網的連接情況。接地電阻可按單點接地測量。2．電信系統的應用⑴．樓層機房接地電阻的測量電信系統的機房往往設在樓房的上層，使用搖表測量非常困難。而用XRD系列鉗表測試則非常方便，用一根測試線連接消防栓和被測接地極（機房內都設有消防栓），然后用鉗表測量測試線。鉗表阻值 ＝ 機房接地電阻 ＋ 測試線阻值 ＋ 消防栓接地電阻如果消防栓接地電阻很小，則：機房接地電阻 ≈ 鉗表阻值 - 測試線阻值⑵．機房、發射塔接地電阻的測量機房、發射塔接地通常構成二點接地系統，如下圖。如果鉗表的測量值小于接地電阻的允許值，那么機房、發射塔的接地電阻都是合格的。

<隴南>天正華意電氣設備有限公司 隴南地網接地電阻測試儀廠家-合作共贏 <隴南>天正華意電氣設備有限公司

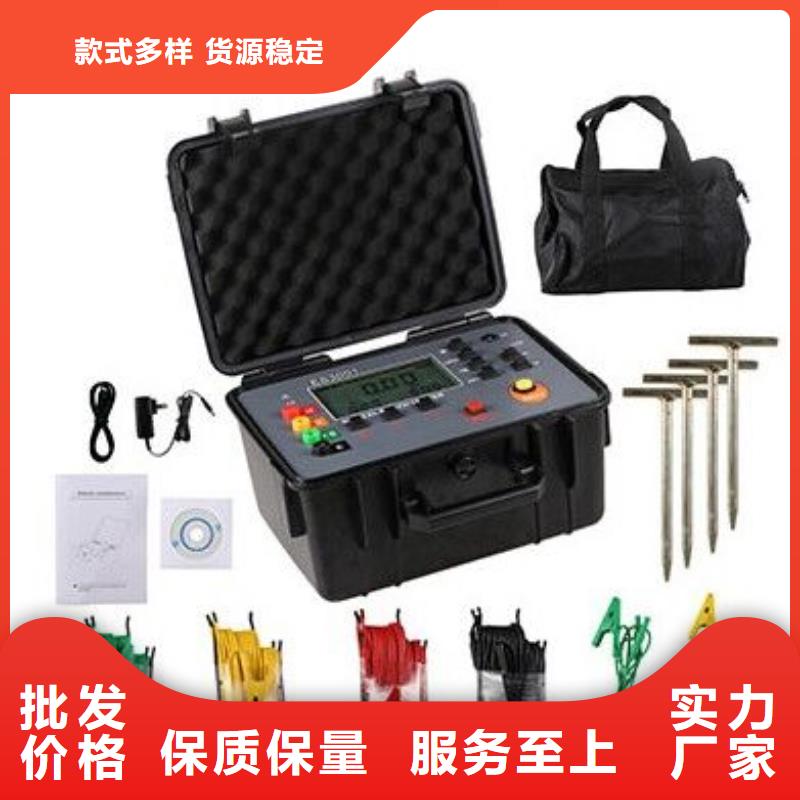

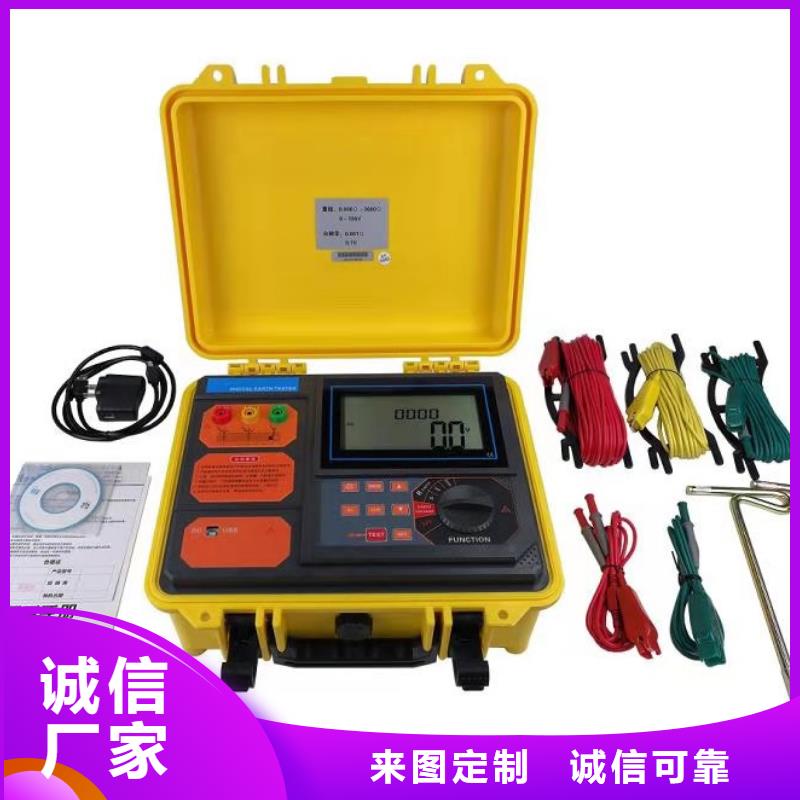

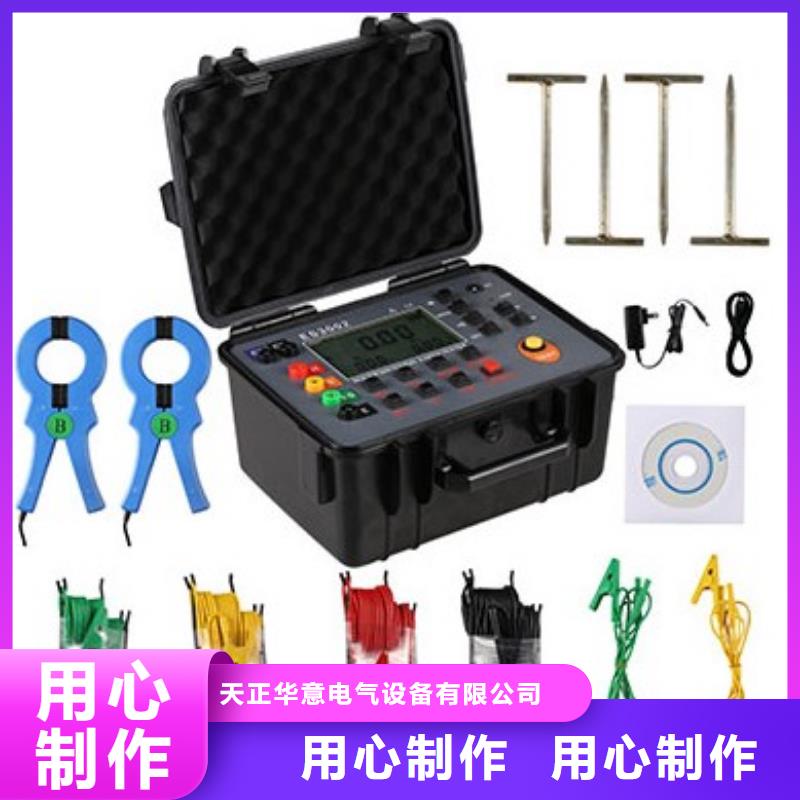

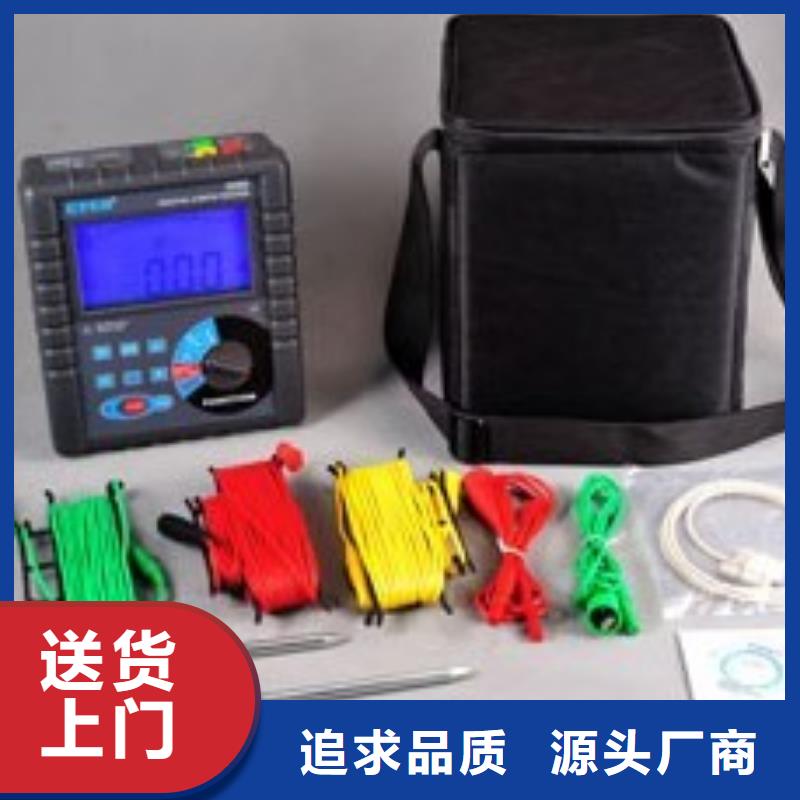

隴南接地電阻測試儀數字式接地電阻測試儀是按新的防雷接地電阻檢測標準而設計制造的，短路測試電流達20mA，精密3線法或簡易2線法測量接地電阻，導入FFT(快速傅立葉變換)技術、AFC(自動頻率控制)技術，具有獨特的抗干擾能力和環境適應能力，重復測試一致性強。其廣泛應用于電力、電信、氣象、油田、建筑、防雷及工業電氣設備等的接地電阻、接地電壓測量。儀器由主機、測試線、輔助接地棒、數據軟件、通訊線等組成。主機采用一體化工具箱式設計，用聚丙烯塑膠作為原料，添加新型復合填充料一次注塑成形，密度小、重量輕、強度、剛度、硬度、耐磨性、耐熱性、絕緣性能更優越，其箱體能承受約200kg的壓力，確保各種環境測試的高精度、高穩定性和高可靠性。主機超大LCD顯示，具有背光、棒圖指示，一目了然，能存儲100組數據，通過數據軟件可以實現歷史數據讀取、查閱、保存、報表、打印等功能。二．技術規格功 能接地電阻、接地電壓、低值電阻測量電 源DC 11.1V 大容量可充鋰電池，充滿電連續使用約20小時背 光可控白屏背光，適合昏暗場所使用測量方式精密三線法、簡易二線法測量接地電阻測量方法接地電阻測量：額定電流變極法，測量電流20mA MAX對地電壓：平均值整流(P-E接口間)量 程接地電阻： 0.00Ω～3000Ω接地電壓： AC 0～600V（50Hz/60Hz）分 辨 率0.01Ω； 1V 精 度接地電阻：±2％rdg±5dgt注：1. 輔助接地電阻100Ω±5％，對地電壓＜5V 2. 干擾電壓5V時的附加誤差≤±5％rdg±5dgt接地電壓：±2％rdg±3dgt（50Hz/60Hz）測試電壓波形正弦波測試頻率820Hz測試電流0.00Ω~30.00Ω檔： AC 20mA max30.0Ω~300.0Ω檔： AC10mAmax300Ω~3000Ω檔： AC 5mA max開路測試電壓AC 40V max顯示模式超大LCD顯示測量指示測LE閃爍指示，LCD倒計數顯示LCD尺寸128mm×75mmLCD顯示域124mm×67mm產品尺寸主機尺寸：320mm×270mm×145mm外包裝尺寸：400 mm×245mm×335mm測 試 線3條：紅色15m，黃色10m，色5m各1條簡易測試線2條：紅色1.6m，黑色1.6m各1條輔助接地棒2根：φ10mm×150mm測量時間對地電壓：約2次/秒；接地電阻：約3秒/次測量次數5000次以上(短路測試，測1次，停30秒再測)線路電壓AC 600V以下測量通訊接口具有RS232接口，存儲數據可以通過數據軟件上傳電腦，保存打印通 訊 線USB轉RS232通訊線1條

隴南地網接地電阻測試儀廠家-合作共贏

隴南接地電阻測試儀?安裝本章主要介紹TH系列產品的拆封、檢查、使用前的準備、儲存等的規則。2.1關于包裝青島天正華意的產品是包裝在一個使用泡沫保護的包裝箱內，如果收到時的包裝箱有破損，請檢查儀器的外觀是否有無變形、刮傷、或面板損壞等。如果有損壞，請立即通知青島天正華意或其經銷商，并請保留包裝箱和泡沫，以便了解發生的原因。我們的服務中心會幫您修護或更換新機，在未通知青島天正華意或其經銷商前，請勿立即退回產品。請保留所有的原始包裝材料，如果儀器必須回廠維修，請用原來的包裝材料包裝。并請先與青島天正華意的維修中心聯系。送修時，請務必將電源線和測試線等全部的附件一起送回，并注明故障現象和原因。另外，請在包裝上注明“易碎品”請小心搬運。如果無法找到原始包裝材料來包裝，請按照下列說明包裝:1. 先用泡沫或者其他緩沖材料將儀器包妥。2. 再將儀器置于可以承受 150KG (350lb.) 的多層紙箱包裝。3. 儀器的周圍必須使用可防震的材料填充，厚度大約為 70 到 100mm (3 到 4inch) ，儀器的面板必須先用厚紙板保護。4. 妥善密封箱體。5. 注明“易碎品”請小心搬運。2.2關于電源本儀器使用230V AC 10％ 50 Hz 單相的電源。必須使用正確規格的保險絲，保險絲使用規格已標示在儀器的背板上。更換保險絲前，必須先關閉輸入電源，以避免危險。在接上輸入電源之前，必須先確認電源的地線已經接妥，同時也將地線接到機體上的接地端子上。 儀器上的電源插頭只能插在帶有地線的電源插座上。如果使用延長線，必須注意延長線是否帶有接地線。本儀器是使用三芯電纜線，當電纜線插到具有地線的插座時，即已完成機體接地。2.3 安裝環境在選擇測試儀的安裝環境時，應考慮以下各項：1. 遠離易燃、易爆和腐蝕性介質，如酒精、稀釋劑和硫酸等。2. 遠離熱源、避免日曬。工作環境溫度：0℃~＋40℃儲存環境溫度：-10℃~＋50℃必須避免溫度的急劇變化，溫度急劇變化會使水氣凝結于儀器內部。3. 遠離鍋爐、加濕器、水源等。工作相對濕度：20~75％RH儲存相對濕度：0~90％RH

<隴南>天正華意電氣設備有限公司 <隴南>天正華意電氣設備有限公司

隴南接地電阻測試儀儀器內部結構和測試原理本儀器主要由提供測試電流的異頻電源、電流和電壓測量電路以及微電腦測控系統組成。儀器通過測量接地裝置的電位升高與流入接地裝置的電流之比來測量接地阻抗。儀器內部結構如圖1所示。異頻恒流電源可輸出頻率為45Hz或55Hz的正弦波測試電流，輸出頻率受微電腦系統控制。其輸出經過隔離后通過儀器面板上的E、C兩個端子輸出。電壓放大器為一個高輸入阻抗放大器，它將P1、P2兩端的電壓放大后送給濾波器。電流放大器將從電流互感器取得的電流信號進行放大后送給濾波器。濾波器用于濾除干擾信號，只允許45Hz和55Hz信號通過。A/D轉換器用于將電壓和電流信號轉換為數字信號以便微電腦系統進行分析處理。用戶啟動接地阻抗測量后，儀器首先開啟異頻電源使之輸出頻率為45Hz的電流，待電流穩定之后，微電腦系統通過A/D轉換器取得電壓和電流波形數據，進行數字濾波后計算出電壓V45和電流I45及其相位差再進一步計算出阻抗Z45、電阻分量R45和電抗分量X45。然后，切換異頻電源的輸出頻率為55Hz，經過同樣的步驟后可計算出阻抗Z55、電阻分量R55和電抗分量X55。取Z45 和Z55的平均值作為工頻接地阻抗Z50。，關閉異頻電源，通過液晶屏顯示測量結果。因此阻抗測量時，儀器測量的是兩電壓輸入端P1、P2之間的電壓與電源輸出電流之比。

隴南接地電阻測試儀本儀器適用于測試各類接地裝置的工頻接地阻抗、接觸電壓、跨步電壓、轉移電位、場區地表電位梯度等工頻特性參數以及土壤電阻率。本儀器采用異頻抗干擾技術，能在強干擾環境下準確測得工頻50Hz下的數據。測試電流較小（0～3.0A），不會引起測試時接地裝置的電位過高，同時它還具有極強的抗干擾能力，故可以在不停電的情況下進行測量。二、概述目前國內接地裝置的測試工作比較薄弱，一些關鍵的技術觀念比較模糊，技術手段落后。針對上述現狀，我國制訂了行業標準DL/T475-2006和標準GB/T17949.1-2000。新標準對舊標準做了很多重要改變。為了方便廣大現場測試和研究人員，我們根據這些標準，結合我們多年研究大型地網測試的實際經驗，研制成功本儀器。工頻接地阻抗，是指接地裝置對遠方電位零點間的電位差與通過接地裝置流入地中的工頻電流的比值。工頻接地阻抗以往被習慣地稱為“工頻接地電阻”。此名稱的糾正，在標準GB/T17949.1-2000“接地系統的土壤電阻率，接地阻抗和地面電位測量導則部分：常規測量”以及電力行業標準“接地裝置特性參數測量導則修訂稿”（取代DL475-92）中作了闡述。本測量儀采用交流電流進行測試，故所測數值稱為接地阻抗，而不再沿用以往的稱呼“接地電阻”。在對接地裝置進行測量時，由于受不平衡零序電流以及射頻等各種干擾，使得測試結果產生很大的誤差。

<隴南>天正華意電氣設備有限公司 隴南地網接地電阻測試儀廠家-合作共贏

隴南接地電阻測試儀 操作人員規定1、人員資格：多功能安規測試儀在錯誤的操作時可能造成誤觸電，這足以造成人員的傷害，這種傷害甚至是有生命危險的，因此必須由訓練合格的人員使用操作。2、守則：操作人員必須隨時給予教育和培訓，使其了解各種操作規則的重要性，并依規則操作多功能安規測試儀。3、衣著規定：操作人員不可穿佩有金屬裝飾的衣服及帶金屬的手飾和手表等，以免造成意外觸電；在操作本儀器時必須佩帶絕緣手套。4、醫學規定：禁止有心臟病或配戴心率調整器、心臟起搏器的人員操作多功能安規測試儀。1.3.3 測試程序規定測試儀的電源接地線一定要按照規定接妥。拆接測試儀后面板上的接線時，請務必在切斷電源、斷開空氣開關后，再行操作！操作人員必須確定能夠完全自主掌握測試儀的控制開關和遙控開關。遙控開關不用時應定位放置。1.3.4 要點(1)、非合格的操作人員和不相關的人員應遠離測試區。(2)、隨時保持測試區的和有序。(3)、在測試進行中禁止碰觸被測負載或任何與待測物有連接的物件，謹防觸電！(4)、拆接測試儀前面板上的接線時，請務必在切斷電源，再行操作！(5)、進行絕緣和耐壓測試時，被測負載與大地以及周圍物體應保持良好的電氣隔離。尤其注意：被測負載與生產流水線體應保持良好的電氣隔離。(6)、綜合測試儀電源必須接地(7)、萬一發生任何問題，請立即關閉電源。

<隴南>天正華意電氣設備有限公司

隴南接地電阻測試儀數字式接地電阻測試儀是按新的防雷接地電阻檢測標準而設計制造的，短路測試電流達20mA，精密3線法或簡易2線法測量接地電阻，導入FFT(快速傅立葉變換)技術、AFC(自動頻率控制)技術，具有獨特的抗干擾能力和環境適應能力，重復測試一致性強。其廣泛應用于電力、電信、氣象、油田、建筑、防雷及工業電氣設備等的接地電阻、接地電壓測量。儀器由主機、測試線、輔助接地棒、數據軟件、通訊線等組成。主機采用一體化工具箱式設計，用聚丙烯塑膠作為原料，添加新型復合填充料一次注塑成形，密度小、重量輕、強度、剛度、硬度、耐磨性、耐熱性、絕緣性能更優越，其箱體能承受約200kg的壓力，確保各種環境測試的高精度、高穩定性和高可靠性。主機超大LCD顯示，具有背光、棒圖指示，一目了然，能存儲100組數據，通過數據軟件可以實現歷史數據讀取、查閱、保存、報表、打印等功能。二．技術規格功 能接地電阻、接地電壓、低值電阻測量電 源DC 11.1V 大容量可充鋰電池，充滿電連續使用約20小時背 光可控白屏背光，適合昏暗場所使用測量方式精密三線法、簡易二線法測量接地電阻測量方法接地電阻測量：額定電流變極法，測量電流20mA MAX對地電壓：平均值整流(P-E接口間)量 程接地電阻： 0.00Ω～3000Ω接地電壓： AC 0～600V（50Hz/60Hz）分 辨 率0.01Ω； 1V 精 度接地電阻：±2％rdg±5dgt注：1. 輔助接地電阻100Ω±5％，對地電壓＜5V 2. 干擾電壓5V時的附加誤差≤±5％rdg±5dgt接地電壓：±2％rdg±3dgt（50Hz/60Hz）測試電壓波形正弦波測試頻率820Hz測試電流0.00Ω~30.00Ω檔： AC 20mA max30.0Ω~300.0Ω檔： AC10mAmax300Ω~3000Ω檔： AC 5mA max開路測試電壓AC 40V max顯示模式超大LCD顯示測量指示測LE閃爍指示，LCD倒計數顯示LCD尺寸128mm×75mmLCD顯示域124mm×67mm產品尺寸主機尺寸：320mm×270mm×145mm外包裝尺寸：400 mm×245mm×335mm測 試 線3條：紅色15m，黃色10m，色5m各1條簡易測試線2條：紅色1.6m，黑色1.6m各1條輔助接地棒2根：φ10mm×150mm測量時間對地電壓：約2次/秒；接地電阻：約3秒/次測量次數5000次以上(短路測試，測1次，停30秒再測)線路電壓AC 600V以下測量通訊接口具有RS232接口，存儲數據可以通過數據軟件上傳電腦，保存打印通 訊 線USB轉RS232通訊線1條
