汕頭臺區識別儀 測試量程及指標?頻率測量測量范圍：45～65Hz，中心頻率50Hz，測量條件：信號基波分量不小于80％F.S.測量誤差: ≤0.02Hz?輸入電壓量程：UA\UB\UC\UN輸入范圍：AC或DC 5-1000V；U0\U0N輸入范圍AC 5V-450V?輸入電流量程：0.06A-6A，其他量程可以根據用戶要求選配?電壓和電流精度：滿量程的±0.1％?基波電壓和電流之間相位差的測量誤差：≤0.5°?諧波電壓含有率測量誤差：≤0.1％?諧波電流含有率測量誤差：≤0.2％?三相電壓不平衡度誤差：≤0.2％?電壓偏差誤差：≤0.2％?能量：滿量程的0.2％?功率：滿量程的0.2％第二章．設備布局1．面板正面圖：2. 按鍵操作電源開關儀器電源開關上翻光標向上移動下翻光標向下移動遞減 數字減小或參數切換遞增 數字增大或參數切換返回 返回上一層菜單確認確認操作命令3. 測試前的準備工作：接線：1. 工作電源采用鋰電池供電，無需要外部電源，可以連續工作8小時。電池欠電時請及時充電。2. 電壓接線本儀器的UA、UB、UC 和UN 接線端子可以測量交流電壓也可以測量直流，電壓輸入范圍：AC或DC 5V-1000V。測試零序電壓的端子為U0和U0N，測量電壓只能是交流電壓，輸入范圍：AC 5V-450V電壓接線有兩種接線方法，分別為三元件星形和兩元件V形兩種接法。現場可以根據不同情況采用不同接線方法。以下分別介紹各種接線方法：A ： 三元件Y 接線方式（三相四線制Y 接法）：用電壓測試線將儀器的UA、UB、UC 和UN 接線端子分別接到現場A、B、C、N三相電壓和零線上。如上圖B ： 兩元件接線方式（V 接法）：用電壓測試線將儀器的UA 接現場A 相電壓、儀器的UC 接現場C 相電壓、儀器的UAN接現場B相電壓。如上圖備注：測量零序電壓時，只需要用 U0 和 U0N 兩個接線端子就可以了。（零序電壓測量范圍AC 5V-450V）4. 鉗表接線：各相鉗表對應插入電流輸入插座中，并鎖緊，以保證良好接觸。5. USB1接口：連接USB線，用于與后臺聯機通訊。直接使用后臺軟件測試。6. USB2接口：用于連接U盤存儲測試數據。

汕頭臺區識別儀 低壓計量，涉及到每一戶基本居民用戶的用電結算收費問題。然而在居民配網用電的100米上，仍然存在一定數量的錯亂情況。由于分段屬權管理，導致可能存在電能表與用電業主不對應的尷尬情況發生。無形中增加電網客服的投訴情況。我公司根據多年的現場工作經驗，結合自身技術水平，研發了本款用戶表計接線檢測儀。專項用于解決此類問題。儀器由主機、從機組成。主機負責發送電力載波信息、檢測電流脈沖信號，根據主機接入的電參信號以及檢測到的電流脈沖信號來判定分機所處的位置情況。分機負責接收主機發送來的電力載波信號，根據需要發送脈沖電流，并接收主機的應答信息，對主機返回的信息進行顯示。儀注意事項1、由于儀器的測量是在被測試品帶電的情況下進行的，因此，要格外注意操作的。接線時操作人員應帶絕緣手套。2、要遠離被試品的高壓側，保持足夠的距離，以免發生觸電。3、鉗形互感器是高精密的測量互感器，一定要注意輕拿輕放，避免磕碰、摔壞，否則會影響測試精度。鉗形表切口面需保持干凈、光潔，不要污染其它雜物，以保證鉗形表閉合良好。4、測試開始前請輸入正確的設置參數，否則可能會造成數據結果偏差或錯誤。

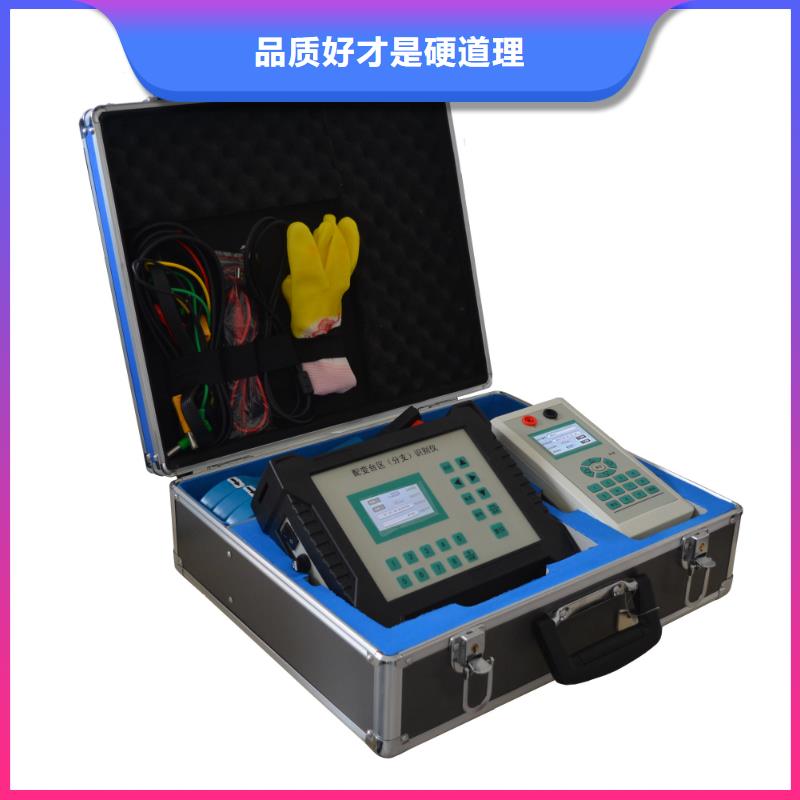

汕頭臺區識別儀產品簡介配變臺區識別儀由主機和手持分機及相關輔件組成，主機和手持分機之間的通信采用低頻過零通信技術與脈沖電流檢測技術，在相鄰臺變共高壓、共地、共電纜溝的情況下可以準確的進行臺區識別、相位識別、分支識別。2 功能特點（1）多模識別方式：三種識別模式可選，可滿足不同現場需要。（2）分支識別：可判斷某用戶所屬用電分支（開關），功能更實用。（3）相別識別：可判斷某用戶所屬臺區的哪一相，顯示直觀。（4）線路壓降顯示：可同屏顯示主機側（變壓器低壓側）的出口電壓和被測用戶220V接入端口電壓，得到用戶供電線路上的電壓降幅值，為合理調配平衡載荷提供一手?jǐn)?shù)據。（5）存儲量大：可存儲至少800組被測用戶信息，并可隨時查閱。數據導出功能：主機具有USB數據接口可以將所有被測用戶的信息導出，便于臺區信息的整理和統計。（6）主機外箱塑殼采用高分子抗沖擊工程塑料便攜式外箱，并具有良好的機械性能和一定防水功能外形美觀，整機重量輕，方便現場使用。（8）主機與分機均采用大屏幕點陣式液晶顯示屏，全部簡體中文顯示，操作直觀簡便一目了然。（9）整機配置附件齊全，可滿足不同現場的多種需要。（10）多模識別方式，可準確判斷用戶所屬配變臺區或所屬用電電路分支（開關），識別準確度達到100％，信號強度高，傳輸距離遠。 （11）主機與分機的配置數量靈活，由于主機與分機的號碼可以通過鍵盤隨意設定，從而實現復雜條件下的多臺配變（開關）供電區域的用戶識別。（12）主機與分機均具有記憶功能，一次設定好工作模式后，再次開機無需重新設定工作模式。（13）具有端口電壓與用戶端電壓及線路壓降同屏顯示功能，方便對比壓降，為合理調配平衡負荷提供參考。（14）主機、分機都具有誤接電源保護和報警提示功能，當220V電源被誤接380V時，電路會自動判斷并切斷內部電路，同時發出聲光報警提示。（15）主機工作電源兩種方式可選，測試電壓線借電工作及外掛直流電源模塊。（16）主機主電路采用高速處理器具有極強的數據處理能力和強大的存儲能力，可以存儲至少800組測試數據，并可隨時查閱，并可以通過USB數據接口將存儲的數據結果導出。3 技術參數通訊方式：低頻過零通信技術。距離：3km電流測試距離：≥5km工作電壓：AC220V±10％，頻率50Hz主機功耗：≤6W分機功耗≤2W，工作功耗不大于10W電壓、電流測量精度：1％識別準確度:鉗型電流互感器鉗口直徑：7mm(5A)、50mm(100A/500A)工作環境溫度：-30℃~70℃工作環境濕度：≤93％RH

汕頭臺區識別儀 按上下鍵用來選擇電流檢測類型和鉗表量程在進行用戶表計接線檢查（表戶識別）時，必須選擇“3.零序電流”。其他選項是作為檢測儀器精度使用的，請您慎用。4.5 主機編號主機編號：可輸入4位數字，用來設置主機編號。分機數量：表示一臺主機配多少臺分機，為9臺。對于分機只接收載波模式下，無數量限制。圖9按返回或確認鍵保存設置并退出。4.6 電參顯示用來顯示三相電壓和三相電流值。4.7極性判別L:電網成感性條件下的接線判別。C:電網成容性條件下的接線判別。圖10下邊一行分別代表Ua/Ia的角度、Ia/Ib的角度、Ib/Ic的角度。確認接線正確之后請按返回鍵進入主界面，否則無法檢測。5 分機使用說明圖11 分機現場接線示意圖5.1 主要功能表戶測試：分機可以接收到主機發送的電力載波信號是，提示用戶可以發送電流脈沖，當用戶發送電流脈沖后，主機一旦能夠檢測到該脈沖電流，將發送應答信息。此為本儀器的主功能，即用來進行表戶對應關系的測試。載波測試：接收主機發送的電力載波信號，用于檢測相別和壓降。脈沖測試：發出一組電流脈沖信號；主機檢測到信號發出應答載波信息，并顯示相別情況。主要應用于電力載波通訊情況不好的時候，可以借助第三方通訊方式，通過分機發送電流信號，來看主機的接收結果情況。5.2 開關機在分機處于斷電關機狀態下，將隨機所配分機測試線一端接入UL、UN另一端接入市電，將接通分機電源，分機開始工作。隨后分機會進入主菜單界面（如圖12所示），等待您下一步的操作指令。

汕頭臺區識別儀敬的顧客感謝您使用本公司生產的用戶表計接線檢測儀在初次使用該測試儀前，請您詳細地閱讀使用說明書，將可幫助您正確使用該測試儀。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的產品可能與使用說明書有少許的差別。如果有改動的話，我們會用附頁方式告知，敬請諒解！您有不清楚之處，請與公司售后服務部聯絡，我們定會滿足您的要求。由于輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊。為避免觸電危險，務必遵照說明書操作！要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修。請勿擅自打開儀器，否則將不能得到包修等到各種服務，出現任何問題請先電話聯系售后服務部。——防止火災和人身傷害?使用適當?shù)碾娫淳€：只可使用本產品專用、并且符合本產品規格的電源線。?正確地鏈接和斷開：當測試導線與帶電端子連接時，請勿隨意連接或斷開測試線。?產品接地：本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地，請自行檢查用戶接地線是否可靠。?注意所有終端的額定值：為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在接線之前，請閱讀產品使用說明書，以便進一步了解有關額定值的信息。?請勿在儀器未裝好時操作：如蓋板或面板已卸下，請勿操作本產品。?使用適當?shù)谋ｋU管：只可使用符合本產品規定類型和額定值的保險管。?避免接觸裸露電路和帶電金屬：產品有電時，請勿觸摸裸露的接點和部位。?有可疑的故障時，請勿操作：如懷疑本產品有損壞 ，請本公司維修人員進行檢查，切勿繼續操作。
