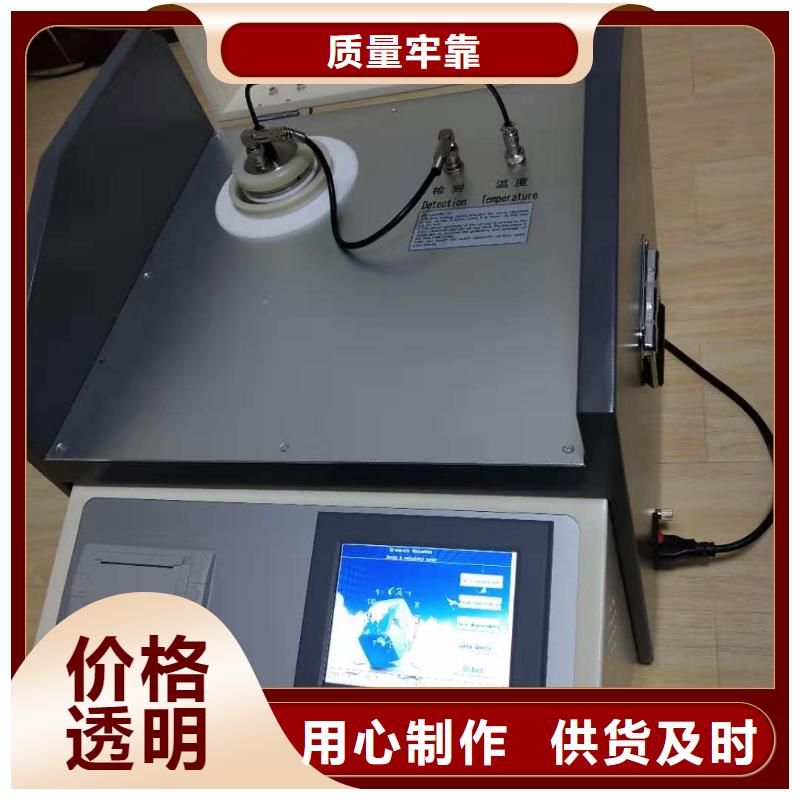

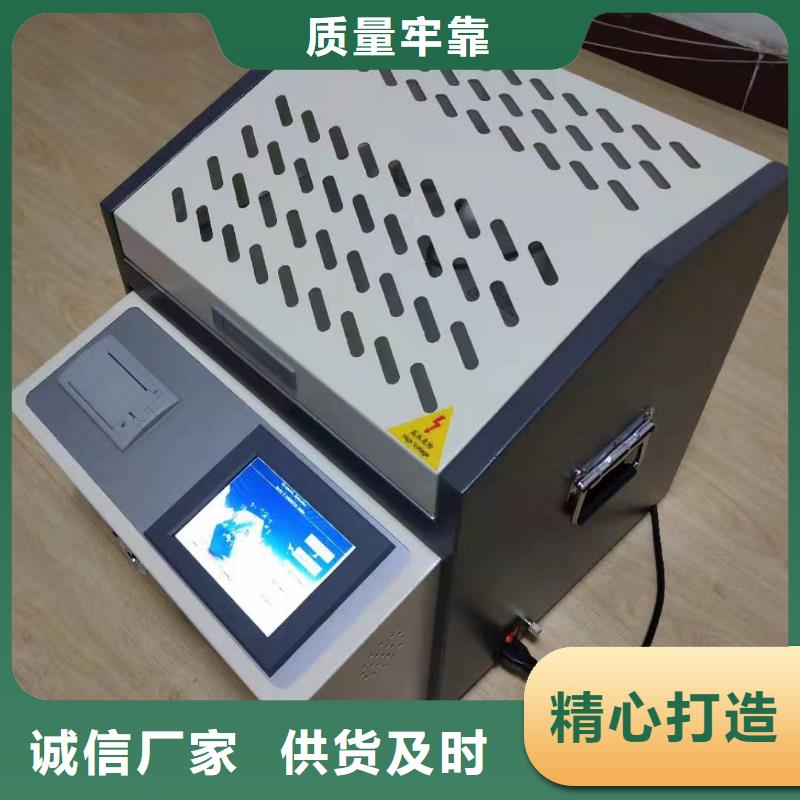

成都絕緣油介電強度測試儀本款全自動絕緣油介質損耗及電阻率測試儀 依據GB/T5654-2007《液體絕緣材料 相對電容率、介質損耗因數和直流電阻率的測量》設計制造。用于絕緣油等液體絕緣介質的介質損耗因數和直流電阻率的測量。一體化結構。內部集成了介損油杯、溫控儀、溫度傳感器、介損測試電橋、交流試驗電源、標準電容器、高阻計、直流高壓源等主要部件。儀器內部采用全數字技術，全部智能自動化測量，配備了大屏幕5.7寸TFT純彩液晶觸控顯示器，全中文菜單，測試結果可以自動存儲并打印輸出，操作人員不需專業培訓就能熟練使用。二、主要功能及特點（1）油杯采用符合國標GB/T5654-2007的三電極式結構，極間間距2mm，可雜散電容及瀉漏對介損測試結果的影響。（2）儀器采用中頻感應加熱，PID控溫算法。該加熱方式具備油杯與加熱體非接觸、加熱均勻、速度快、控制方便等優點，使溫度嚴格控制在預設溫度誤差范圍以內。（3）內部標準電容器為SF6 充氣三點極式電容，該電容的介損及電容量不受環境溫度、濕度等影響，使儀器精度在長時間使用后仍然得到保證。

<成都>天正華意電氣設備有限公司

成都絕緣油介電強度測試儀 油杯箱蓋 打開后放入或取出油杯，關閉后方可進行測試；7. 溫濕傳感器測量攝氏溫度和相對濕度，并轉換為數字信號加以顯示；8. 地線柱 可靠的地線連接柱；9. 電源插座于開關 良好插接AC220V 50Hz電源線；10.按壓開關 按壓此處打開或閉合箱蓋11. 高壓標志 提示高壓危險的三角標志。六、操作步驟圖解1. 插接電源線，打開電源開關，液晶屏顯示開機頁面（圖1）圖1. 開機頁面2. 在圖1頁面下，按 設置 鍵進入下一級頁面（圖2）；圖2. 選擇子頁面3. 在圖2頁面下，按 選擇 鍵移動光標√ 至 GB1986處，按 確認 鍵即可進入國標1986設置子頁面（圖3）。圖3. GB1986子頁面在圖3頁面下，按 ＋ 或 - 鍵設置 停升電壓 ，其默認值是80 kV，可選范圍10 kV～80 kV（檔位增量10 kV）。選擇好后按 確認 鍵返回開機頁面，按 開始 鍵進行測試。如果沒有可靠接地，儀器會顯示 請接地！并發出報警聲。這時應該關掉電源，接好地線后再重新進行操作；注：圖3頁面選擇 鍵是為多杯位選擇預留的！4. 在圖2頁面下，按 選擇 鍵移動光標√ 至GB2002處，按 確認 鍵即可進入國標2002設置子頁面（圖4）。圖4. GB2002子頁面在圖4頁面下，按 ＋ 或 - 鍵設置 停升電壓 ，其默認值是80 kV，可選范圍10 kV～80 kV（檔位增量10 kV）。選擇好后按 確認 鍵返回開機頁面，按 開始 鍵進行測試。

智能介質損耗測試儀:如何挑選 <成都>天正華意電氣設備有限公司
<成都>天正華意電氣設備有限公司

成都絕緣油介電強度測試儀感謝您選擇了本系列全自動絕緣油介電強度測試儀！為方便您盡早盡快地熟練操作本儀器，我們特隨機配備了內容詳實的操作手冊，從中您可以獲取有關產品介紹、使用方法、儀器性能以及注意事項等諸多方面的知識。在次使用儀器之前，請務必仔細閱讀本操作手冊，并按本手冊對儀器進行操作和維護，這會有助于您更好的使用該產品，并且可以延長該儀器的使用壽命。 在編寫本手冊時，雖然我們本著科學和嚴謹的態度進行了工作，并認為本手冊中所提供的信息是正確和可靠的。然而，智者千慮必有一失，本手冊也難免會有錯誤和疏漏之處。如果您發現了手冊中的錯誤，請務必于百忙之中抽時間，盡快設法告知我們，并煩請監督我們迅速改正錯誤！本公司全體職員將不勝感激！本公司保留對儀器使用功能進行改進的權力，如發現儀器在使用過程中其功能與操作手冊介紹的不一致，請以儀器的實際功能為準。我們希望本儀器能使您的工作變得輕松、愉快，愿您在繁忙的工作之中體會到辦公自動化的輕松而美好的感覺！當您對本公司儀器感到滿意時，請向您的朋友！當您對本儀器有寶貴意見和建議時，請您一定要與我們聯系，本公司定竭盡全力給您一個滿意的答復。再次感謝您對我公司的支持！

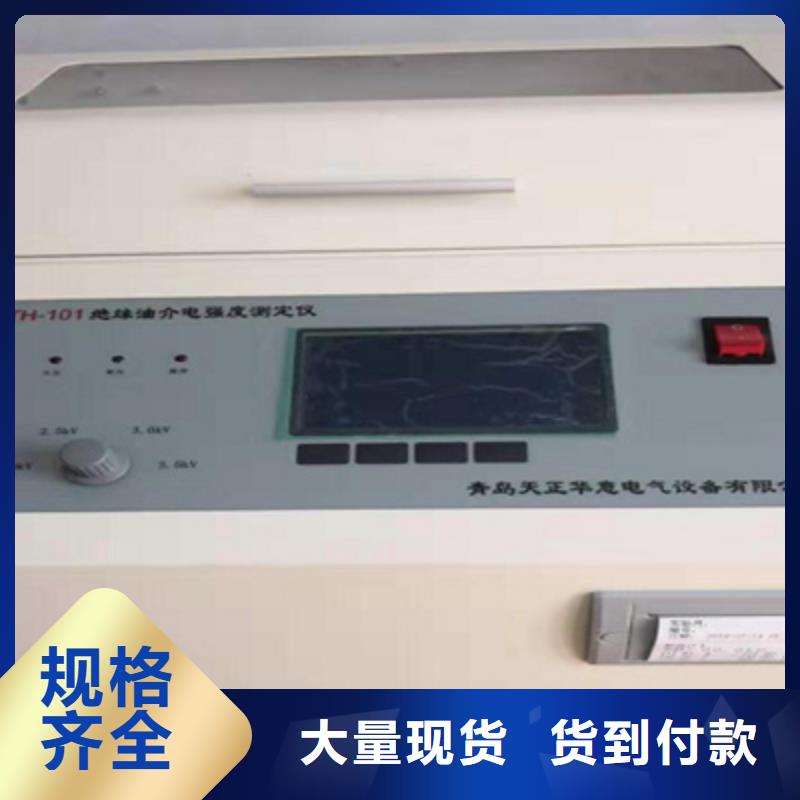

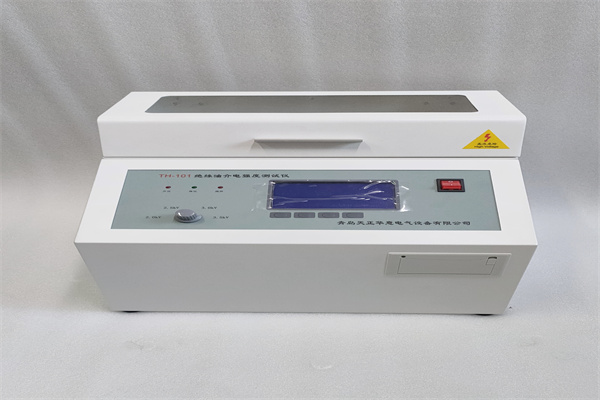

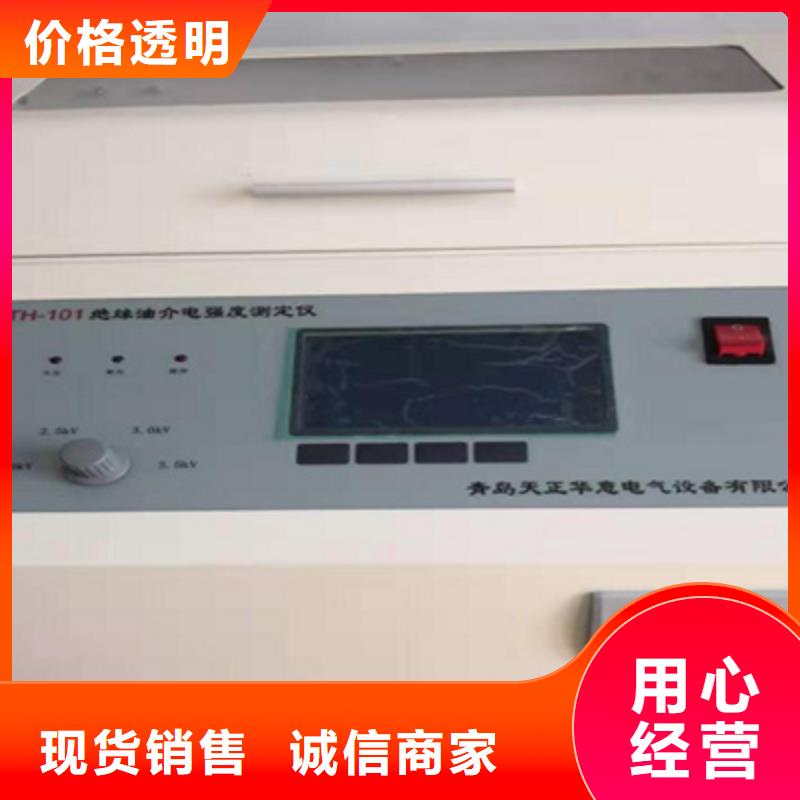

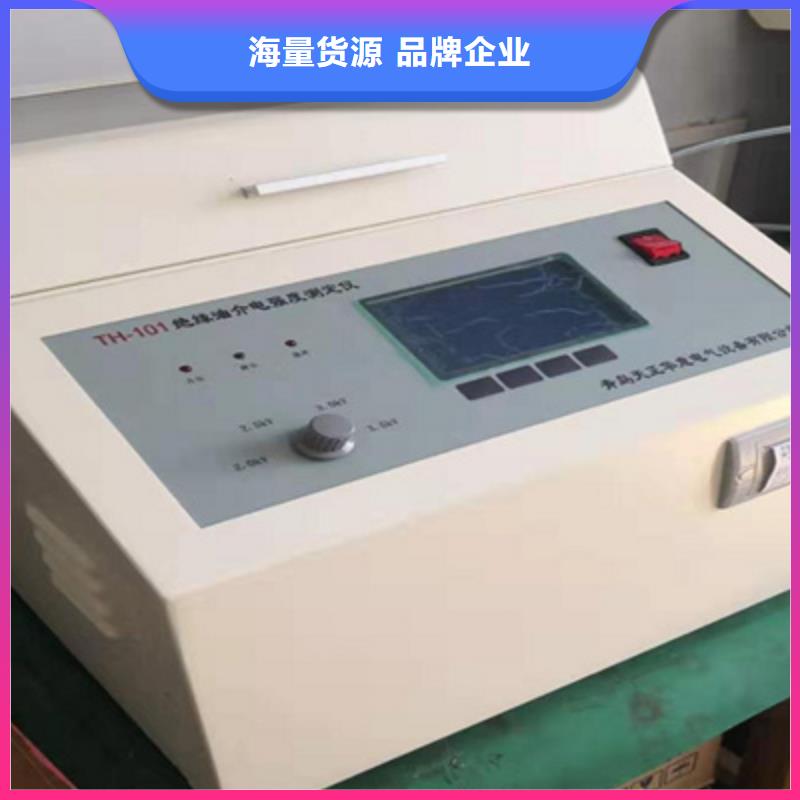

成都絕緣油介電強度測試儀本系列絕緣油介電強度測試儀是我公司全體科研技術人員，依據標準GB507-1986及行標DL-474·4-92DL/T596-1996的有關規定，發揮自身優勢，經過多次現場試驗和長期不懈努力，精心研制開發的高準確度、全數字化工業儀器。為滿足不同用戶的需求，該系列儀器可分為單杯三杯及多杯等型號。儀器操作簡便，造型美觀大方。由于采用了全自動數字化微機控制，所以測量精度高、抗干擾能力強、可靠。 二、儀器特點1. 儀器采用大容量單片機控制，工作穩定可靠；2. 儀器內設寬范圍看門狗電路杜絕了死機現象；3. 多種操作選擇，儀器程序設有GB507-1986、GB507-2002兩種標準方法和自定義操作，能適應不同用戶的多種選擇；4. 儀器油杯采用特種玻璃一次澆鑄成型，杜絕了漏油等干擾現象的發生；5. 儀器獨特的高壓端采樣設計讓測試值直接進入A/D轉換器，避免了在模擬電路中造成的誤差，使測量結果更加準確；6. 儀器內部具有過流、過壓、短路等保護等功能，并且具有極強的抗干擾能力，電磁兼容性好；7. 便攜式結構，易于移動，戶內外使用均很方便。三、技術指標1. 升壓器容量 1.5kVA2. 升壓速度 2.0 kV/s 2.05kV/s 3.0 kV/s，3.5 kV/s 5.0 kV/s任選 誤 差 0.1kV/s3. 輸出電壓 0～100 kV4. 電源畸變率＜1％5. 顯示方式 大屏幕液晶漢字顯示6. 電極間隙 標準2.5 mm7. 外形尺寸 長410 mm；寬390 mm； 高380 mm8. 儀器重量 26 kg四、使用條件 1. 環境溫度 0～40℃2. 相對濕度 ≤ 85％3. 工作電源 AC 220V ± 20％4. 電源頻率 50 Hz ± 5 Hz5. 功率消耗 ＜200 W五、機箱及面板部件說明1. 液晶屏 顯示日期、時間、操作參數、測試結果、操作菜單提示等相關信息；2. 功能鍵 選擇設置操作參數；3. 打印機 打印測試結果；4. 切換開關 選擇不同升壓速率；5. 指示燈 燈亮時表示相關操作步驟正在進行中；

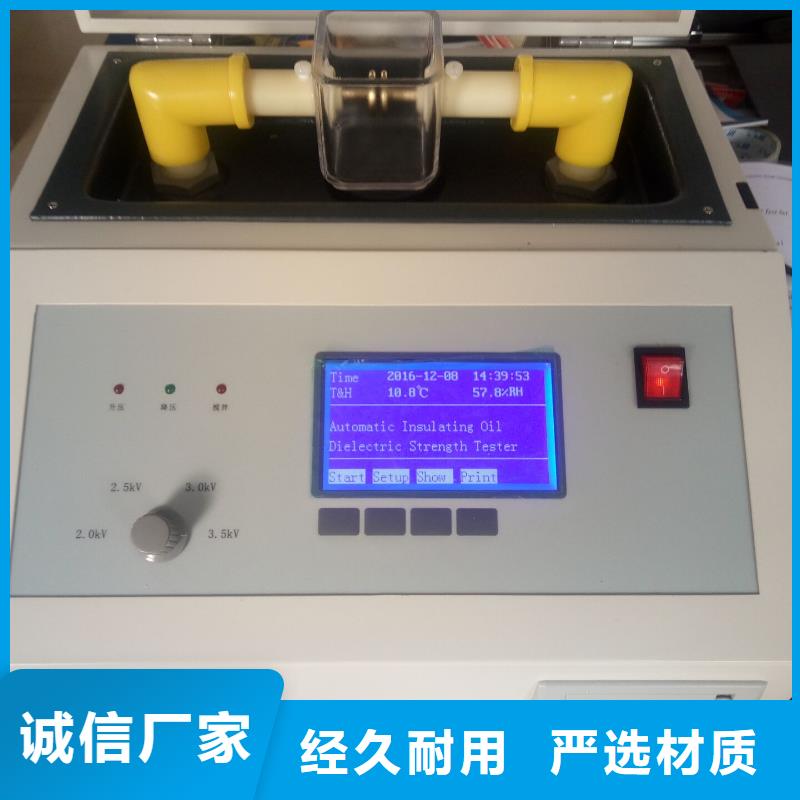

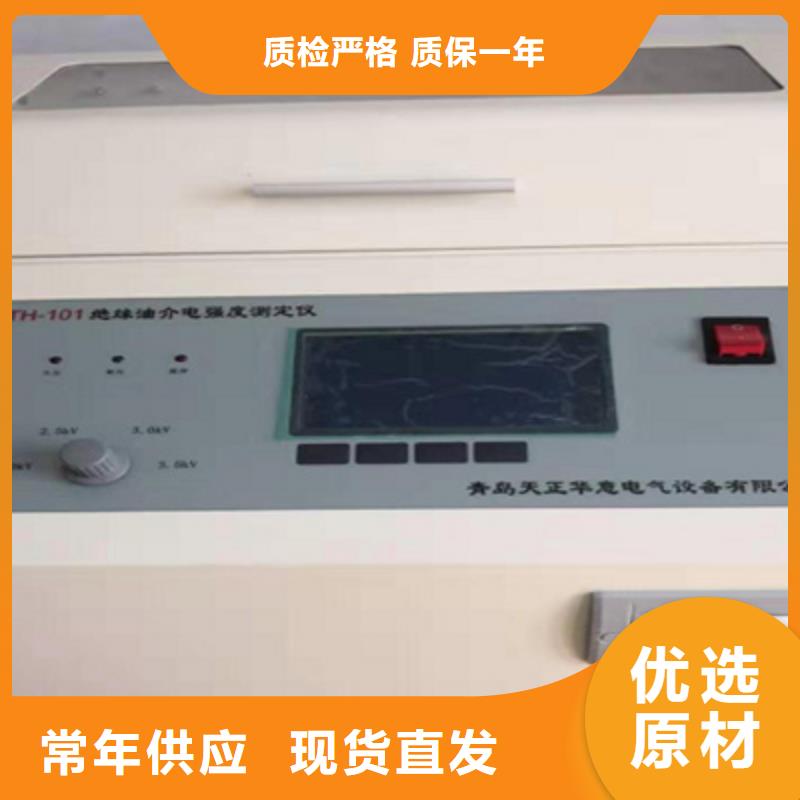

成都絕緣油介電強度測試儀機箱及面板部件說明全自動絕緣油介電強度測試儀1.液晶顯示屏；2.功能鍵；3.打印機；4.升壓速率切換開關；5.指示燈；6.油杯倉蓋；7.溫、濕度傳感器；8.地線柱；9.電源插口；10.電源開關；11.高壓標志1. 液晶屏 顯示日期、時間、操作參數、測試結果、操作菜單提示等相關信息；2. 功能鍵 選擇設置操作參數；3. 打印機 打印單次及多次測試結果的平均值；4. 切換開關選擇不同升壓速率；5. 指示燈 燈亮時表示相關操作步驟正在進行中；6. 油杯倉蓋打開后放入或取出油杯，關閉后方可進行測試；7. 溫濕傳感器 測量攝氏溫度和相對濕度，并轉換為數字信號加以顯示；8. 地線柱 可靠的地線連接柱；9. 電源插座良好插接AC 220V 50Hz電源線；10. 電源開關控制儀器電源通斷；11. 高壓標志提示高壓危險的三角標志。六、操作步驟圖解1. 插接電源線，打開電源開關，液晶屏顯示開機頁面（圖1）圖1 開機頁面2. 在圖1頁面下，按 設置 鍵進入下一級頁面（圖2）；圖2 選擇子頁面3. 在圖2頁面下，按 選擇 鍵移動光標√ 至 GB1986處，按 確認 鍵即可進入國標1986設置子頁面（圖3）。圖3 GB1986子頁面在圖3頁面下，按選擇鍵移動光標至停升電壓，按 ＋ 或 - 鍵設置停升電壓 ，其默認值是60 kV，可選范圍10 kV～80 kV（增量Δ＝10 kV）。選擇好停升電壓后，按選擇鍵移動光標至杯位選擇，按確認鍵進入杯位選擇子頁面（圖4）。圖4 杯位選擇子頁面在圖4頁面下，按選擇鍵移動光標至不同杯位，按×或√鍵定義工作杯號，默認值是全選（即各杯位均為√）。

<成都>天正華意電氣設備有限公司 智能介質損耗測試儀:如何挑選

成都絕緣油介電強度測試儀 絕緣油介電強度測試儀是我公司科研技術人員，依據標準GB507-86及行標DL-474·4-92DL/T596-1996的有關規定，發揮自身優勢，經過多次現場試驗和長期不懈努力，精心研制開發的高準確度、全數字化工業儀器。該機操作簡便，造型美觀大方。由于采用了全自動數字化微機控制，所以測量精度高、抗干擾能力強、可靠。 二、儀器特點1. 儀器采用大容量單片機控制，工作穩定可靠；2. 儀器內設寬范圍看門狗電路杜絕了死機現象；3. 多種操作選擇，儀器程序設有GB1986、GB2002兩種標準方法和自定義操作，能適應不同用戶的多種選擇；4. 儀器油杯采用特種玻璃一次澆鑄成型，杜絕了漏油等干擾現象的發生；5. 儀器獨特的高壓端采樣設計讓測試值直接進入A/D轉換器，避免了在模擬電路中造成的誤差，使測量結果更加準確；6. 儀器內部具有過流、過壓、短路等保護等功能，并且具有極強的抗干擾能力，電磁兼容性好；7. 便攜式結構，易于移動，戶內外使用均很方便。

<成都>天正華意電氣設備有限公司
智能介質損耗測試儀:如何挑選

成都絕緣油介電強度測試儀尊敬的用戶：感謝您選擇了我公司的全自動絕緣油介質損耗及電阻率測試儀。為了讓您盡快熟練地操作本儀器，我們隨機配備了內容詳實的操作手冊，從中您可以獲取有關產品介紹、使用方法、儀器性能以及注意事項等諸多方面的知識。在次使用儀器之前，請務必仔細閱讀本操作手冊，并按本手冊對儀器進行操作和維護，這會有助于您更好的使用該產品并且可以延長該儀器的使用壽命。 在編寫本手冊時，我們本著科學和嚴謹的態度進行工作，并認為本手冊中所提供的信息是正確和可靠的。然而，智者千慮必有一失，本手冊也難免會有錯誤和疏漏之處。如果您發現了手冊中的錯誤，請務必盡快設法通知我們，并監督我們盡快改正錯誤！本公司保留對儀器使用功能進行改進的權力，如發現儀器在使用過程中其功能與操作手冊介紹的不一致，請以儀器的實際功能為準。我們希望本儀器能使您的工作變得輕松、愉快，使您在繁忙的工作之中體會到辦公自動化的輕松感覺。當您對本儀器感到滿意時，請向您的朋友！當您對本儀器有意見和建議時，請您與我們聯系，本公司定竭盡全力給您一個滿意的答復。再次感謝您對我公司的支持！

<成都>天正華意電氣設備有限公司
<成都>天正華意電氣設備有限公司 智能介質損耗測試儀:如何挑選

成都絕緣油介電強度測試儀交流試驗電源采用AC-DC-AC 轉換方式，有效避免市電電壓及頻率波動對介損測試準確性影響，即便是發電機發電，該儀器也能正確運行。（5）完善的保護功能。當有過壓、過流、高壓短路時，儀器能迅速切斷高壓，并發出警告信息。當溫度傳感器失效或沒有連接時，發出警告信息。在中頻感應加熱爐內設有限溫繼電器，當溫度超過120度時，繼電器釋放，加熱停止。（6）試驗參數設置方便。溫度設置范圍0～120℃，交流電壓設置范圍200～2200V，直流電壓設置范圍0～500V。（7）采用大屏幕TFT純彩液晶觸控顯示器，顯示清晰。只需簡單設置，儀器即可自動進行測試。并自動存儲和打印測試結果。（8）自帶實時時鐘，測試日期、時間可隨測試結果保存、顯示、打印。（9）空電極杯校準功能。測量空電極杯的電容量和介質損耗因數，以判斷空電極杯的清洗和裝配狀況。校準數據自動保存，以利于相對電容率和直流電阻率的計算。（10）儀器以RAM9平臺為核心，測試精度高、速度快。

<成都>天正華意電氣設備有限公司

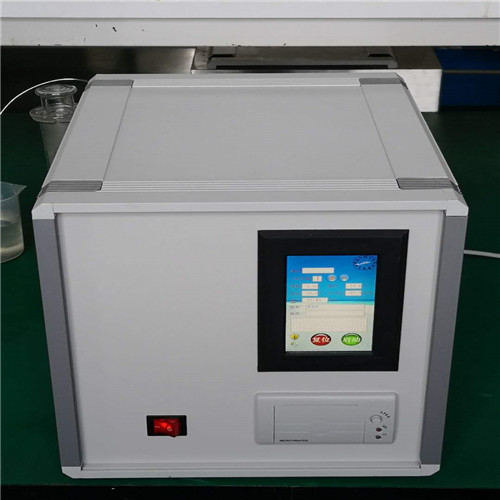

成都絕緣油介電強度測試儀使用說明㈠．面板結構示意圖液體介質體積電阻率測定儀面板共６個按鍵，在不同狀態下各鍵功能也不一樣；本儀器采用點陣式彩色液晶顯示器，可同時顯示漢字數字和圖形，設有四種功能供操作者使用(可根據提示進行操作)。㈡．操作程序1.將儀器水平放置。2.接好電源線，并將電源插頭插在有地線的三線插座上或者儀器外殼可靠接地。3.按DL421-91標準規定的方法準備試樣，并將試樣倒入電極杯，將電極杯放在儀器測試室內的熱浴孔中。 4.打開電源開關，儀器如下顯示：顯示：下面分別說明如下：⑴、“儀器檢查請按“””狀態系檢查儀器各項功能是否正常；按下該鍵屏幕顯示：按此定義操作，可以檢查儀器各項功能是否正常；可設置空杯電容值。⑵、“售后服務請按“””狀態系本公司產品售后服務內容和承諾；按下該鍵屏幕顯示：⑶、“測量檔案請按“””狀態系本儀器將所測得的數據記錄存檔，以被查閱:按下該鍵屏幕顯示：⑷、“測電阻率請按“””狀態系本儀器進行測量電阻率；按下該鍵屏幕顯示：選擇所測樣品的類別：點擊：“”鍵，則該項目被選中。點擊：“下一步”鍵，則屏幕對應顯示如下界面：絕緣油體積電阻率測定界面抗燃油體積電阻率測定界面自定義體積電阻率測定界面在此測定界面下，進行體積電阻率測定。

成都絕緣油介電強度測試儀絕緣油顆粒度檢測儀采用光阻法（遮光法）原理設計，是專門用于現場絕緣油污染度等級的快速檢測裝置。它具有體積小、質量輕、檢測速度快、精度高、重復性好等優點，可在高溫高壓等極其惡劣的條件下工作。 絕緣油顆粒度檢測儀內置微水傳感器和溫度傳感器，在對絕緣油中污染度檢測的同時，對水含量和溫度一并檢測。可廣泛應用于航空航天、石油化工、交通港口、鋼鐵冶金、汽車制造等領域中對變壓器油（絕緣油）、液壓油、潤滑油、汽輪機油（透平油）、齒輪油、發動機油等油液的檢測。二、主要特點1.采用光阻法（遮光法）原理，使用高精度激光傳感器，體積小、精度高、性能穩定。2.適用于實驗室或現場檢測，也可選配減壓裝置用于在線高壓測量，實現在用油顆粒污染度的實時檢測。3.內置校準功能。可按GB/T21540、ISO4402、GB/T18854等標準進行校準。4.內置數據分析系統。可根據標準自動判定樣品等級，具有數據自動處理、打印功能。5.可任意設定報警級別，超出限值即報警提示，實現污染度或潔凈度檢測。6.內置微水傳感器和溫度傳感器。7.具有體積沖洗和時長沖洗模式，方便用戶使用和維護。8.中英文輸入，一鍵切換。9.超大存儲，可選擇存儲在儀器內部或外部存儲設備中。10.嵌入式設計，高強度外殼，便于攜帶

智能介質損耗測試儀:如何挑選

成都絕緣油介電強度測試儀本儀器是根據電網公司變電檢測通用管理規定第64分冊 《絕緣油油泥與沉淀物檢測細則》規定的要求設計的，適用于測定絕緣油的油泥和沉淀物。一、主要功能特點本儀器主要由玻璃器皿、控溫水浴、控溫漏斗、抽濾泵、電機自動攪拌和智能化電子控溫儀組成。具有體積小、重量輕、安裝使用方便、靈活和升溫快等優點。特別是按標準規定設計的控溫漏斗，小巧輕便，它具有可縮短操作時間和節約溶劑的優點。儀器主要結構包含如下：1、水浴箱：是本儀器的主體，用于對試樣的加熱。2、溫度傳感器：置于水浴箱中，檢測箱中浴液的溫度。3、抽濾瓶：用于盛接濾液。4、鎖緊件：與支架桿一起固定漏斗和調節漏斗的高度。5、支架桿：與鎖緊件一起固定漏斗和調節漏斗的高度。6、玻璃漏斗：與濾紙一起用于試樣過濾。7、控溫漏斗：受溫度控制的漏斗。8、控制箱：水浴箱和控溫漏斗的溫度控制器。左側為水浴箱的控溫儀，右側為控溫漏斗的控溫儀，控制箱后面板右側，為抽吸量調節旋鈕，根據試驗需要調節抽吸量。二、主要技術參數1、工作電源： AC（220±10％）V、50Hz。2、水浴加熱功率：1000W。3、水浴控溫范圍：室溫～90℃內可調。4、水浴溫度顯示：LCD數字顯示。5、水浴控溫精度：±1℃。6、漏斗控溫范圍：室溫～90℃內可調。7、漏斗控溫顯示：LCD數字顯示。8、漏斗控溫精度：±2℃。9、外形尺寸： 控制箱 390㎜×260㎜×590㎜(長×寬×高)；水浴箱 390㎜×290㎜×370㎜(長×寬×高)。10、環境溫度：≤35℃。11、相對濕度：≤85％。12、整機功耗：不大于1200W。

智能介質損耗測試儀:如何挑選 <成都>天正華意電氣設備有限公司

成都絕緣油介電強度測試儀 絕緣油介電強度測試儀是我公司科研技術人員，依據標準GB507-86及行標DL-474·4-92DL/T596-1996的有關規定，發揮自身優勢，經過多次現場試驗和長期不懈努力，精心研制開發的高準確度、全數字化工業儀器。該機操作簡便，造型美觀大方。由于采用了全自動數字化微機控制，所以測量精度高、抗干擾能力強、可靠。 二、儀器特點1. 儀器采用大容量單片機控制，工作穩定可靠；2. 儀器內設寬范圍看門狗電路杜絕了死機現象；3. 多種操作選擇，儀器程序設有GB1986、GB2002兩種標準方法和自定義操作，能適應不同用戶的多種選擇；4. 儀器油杯采用特種玻璃一次澆鑄成型，杜絕了漏油等干擾現象的發生；5. 儀器獨特的高壓端采樣設計讓測試值直接進入A/D轉換器，避免了在模擬電路中造成的誤差，使測量結果更加準確；6. 儀器內部具有過流、過壓、短路等保護等功能，并且具有極強的抗干擾能力，電磁兼容性好；7. 便攜式結構，易于移動，戶內外使用均很方便。

智能介質損耗測試儀:如何挑選

成都絕緣油介電強度測試儀菜單功能6.1 菜單界面功能一覽表6.2 設置在主界面按動“”鍵進入設置主界面。可以進行測試設置(測試流速、測試次數、測試間隔、測試體積、沖洗體積、沖洗時間)、報警設置（各種測試標準下的報警級別）、存儲設置（是否打印數據、是否自動存儲、儀器內部存儲或U盤存儲）、時間設置、校準等操作。按動“”鍵選擇對應的設置進入設置界面；按動“”鍵進入相應的設置選項；按動“”鍵進入存儲數據查看界面；按動“”鍵返回測試主界面。6.2.1 測試設置 在設置主界面按動“”鍵到測試設置圖標，按動“”鍵進入測試設置界面。按動“”鍵，在各個設置選項間進行切換；按動“”鍵設置選中的數據。流速設置：設定當前通過儀器的檢品流速；測試體積：設置檢測體積；次數：設置檢測次數（當設定值為0，且測試時間間隔不為0時不計測試次數，一直測試，直到達到報警條件才會停止測試）；測試間隔：設定測試與測試之間的等待間隔；沖洗體積與沖洗時間：分別用來設置沖洗體積和沖洗時間，沖洗體積優先級高于沖洗時間，如果兩個設置項均被設置，則沖洗體積設定值有效，沖洗時間設置無效。按動“”鍵保存當前的設置直接返回到設置主界面；按動“”鍵不保存修改內容直接返回到設置主界面。

---
