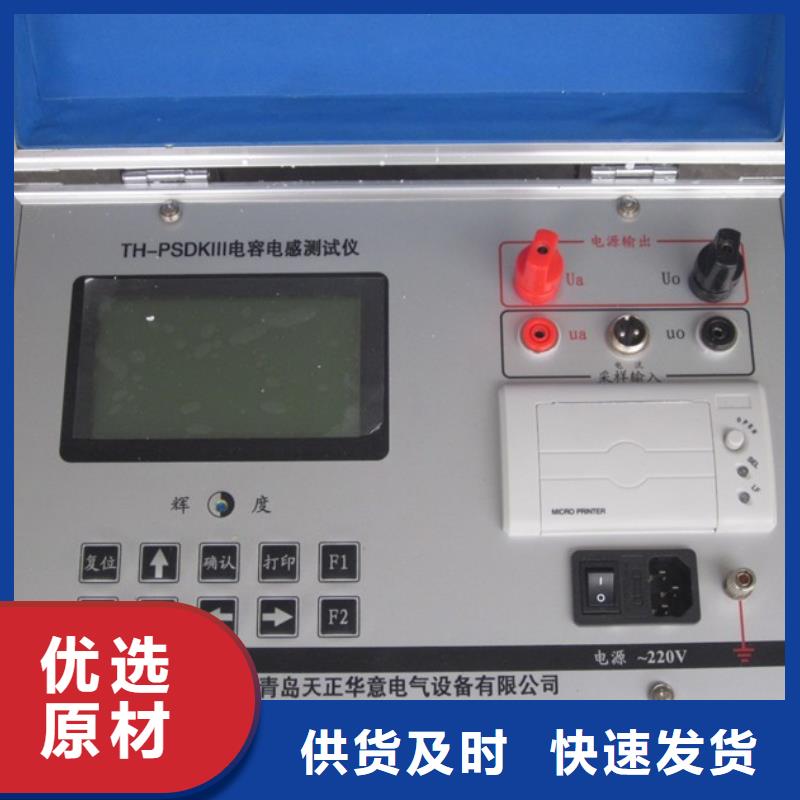

福建電容電流測試儀使用條件環境溫度 -10℃～50℃環境濕度 ≤85%RH工作電源 AC220V±10%電源頻率 50±1Hz儀器功率 200W五、面板介紹圖1Ua、Uo：測試線電源電壓輸出端；ua、 uo :測試線采樣電壓引入端；電流輸入：電流鉗接線引入端；電源開關：接通和斷開交流電源；：儀器接地端子液 晶 屏：顯示操作提示及測量數據鍵 盤：儀器各種功能的操作打 印 機：打印各種測量數據六、操作說明當儀器按要求接好測試線及電源線后，打開電源開關，液晶顯示開機界面，如下圖所示：圖2延時兩三秒鐘后液晶顯示主菜單，如下圖所示：圖3如果需要電容測試，在主菜單畫面下，按↑ ↓鍵，選擇 電容測試 后，按 確認 鍵，進入電容測量設定畫面，如下圖所示：圖4在電容測量界面，按↑ ↓鍵選擇被測電容類型，按 確認 鍵進入如下顯示界面（選擇單相電容）：圖5經過幾秒鐘時間，顯示測試結果如下圖所示：圖6如果要打印數據，請按打印鍵，存儲數據請按F1鍵，如果還需測量同相電壓下的其他單相電容，可按返回鍵返回電容測試界面，將電流鉗夾到被測電容上，按確認鍵重新測量。在電容測量界面，如果要測試三相電容，請按↑ ↓鍵選擇被測三相電容類型，此時屏幕會根據三相類型顯示當前需要測試哪一相，請根據所選擇的相接線，比如如果選擇三相△型電容測試，屏幕首先顯示的界面

<福建>天正華意電氣設備有限公司

福建電容電流測試儀功能特點?本儀器可在不拆線情況下測量成組并聯電容器的單個電容（單相電容及三相電容均能測量），同時本儀器也能測量各種電抗器的電感量，還可以做為工頻電流測試儀使用，一機三用，滿足現場的多種使用，?測量時本儀器顯示測量電容值或電感值的同時還可以顯示測量的電壓、電流、功率、頻率、阻抗、相位角等數據，以便更好的分析試品的好壞；?儀器采用240×128大屏幕帶背光的液晶顯示，白天夜間均能清晰觀察，中文菜單提示，操作簡便。?儀器內置大容量非易失性存儲器：可存儲50組測量數據。?儀器內置高精度實時時鐘功能：可進行日期及時間校準。?儀器自帶高速微型熱敏打印機：可打印測量及歷史數據。?儀器試驗電源過流保護功能：電源輸出短路不會損壞儀器。三、技術指標輸出電壓 ~2V~20V測量范圍 電容：2uF～2000uF電感：1mH～10H電流：50mA～10A電壓: 0~ ~25V測量精度 電容：±(1%+2字)電感：±(1%+5字)電流：±(1%+2字)電壓：±(1%+2字)外形尺寸 350mm×230mm×190mm儀器重量 8kg

#福建電容測試儀使用方法 #歡迎來電咨詢 <福建>天正華意電氣設備有限公司

福建電容電流測試儀功能特點?本儀器可在不拆線情況下測量成組并聯電容器的單個電容（單相電容及三相電容均能測量），同時本儀器也能測量各種電抗器的電感量，還可以做為工頻電流測試儀使用，一機三用，滿足現場的多種使用，?測量時本儀器顯示測量電容值或電感值的同時還可以顯示測量的電壓、電流、功率、頻率、阻抗、相位角等數據，以便更好的分析試品的好壞；?儀器采用240×128大屏幕帶背光的液晶顯示，白天夜間均能清晰觀察，中文菜單提示，操作簡便。?儀器內置大容量非易失性存儲器：可存儲50組測量數據。?儀器內置高精度實時時鐘功能：可進行日期及時間校準。?儀器自帶高速微型熱敏打印機：可打印測量及歷史數據。?儀器試驗電源過流保護功能：電源輸出短路不會損壞儀器。三、技術指標輸出電壓 ~2V~20V測量范圍 電容：2uF～2000uF電感：1mH～10H電流：50mA～10A電壓: 0~ ~25V測量精度 電容：±(1%+2字)電感：±(1%+5字)電流：±(1%+2字)電壓：±(1%+2字)外形尺寸 350mm×230mm×190mm儀器重量 8kg

福建電容電流測試儀功能及特點?本測試儀為便攜式設備，體積小、重量輕。?具有操作簡便、精度高、抗干擾、防震、攜帶方便等特點；?采用大容量鋰電池一次充電可連續使用6小時以上，并且電池可隨時更換，為用戶連續試驗提供保障； ?測量速度快、測量數據準確穩定； ?全透型7寸大屏幕液晶，可在陽光下清晰顯示；?內置嵌入式熱敏打印機，方便用戶現場打印；?儀器軟件功能齊全，內置使用說明、按鍵說明、接線示意圖、注意事項等各種介紹，方便用戶現場試用時查閱。?不掉電時鐘和日期顯示，具有本機存儲和U盤存儲功能，可以存儲更多數據，帶有R232和USB接口方便與計數機數據對接。?儀器采用硅膠按鍵，增強使用中的按壓觸感，使按鍵操作更靈敏；硅膠材質更增強按鍵的使用壽命。三、 技術指標測量范圍：0.3μF～200μF 1A～400A準 確 度：±(讀數×5%+2字) 工作電源：AC100-240VAC 0.8A 50/60Hz儀器重量：1.2Kg儀器體積：200mm(長)×100mm(寬)×60mm(高)使用溫度：-10℃～50℃相對濕度：＜90%，不結露四、變壓器中性點異頻信號注入法電容電流測試儀是從PT開口三角側來測量系統的電容電流的。其測量原理如圖1所示。圖1 測量原理圖在圖1中，從PT二次開口三角處注入不同頻率的電流信號（頻率非50Hz，目的是為了工頻信號的干擾），在PT高壓側A、B、C三相感應出3個電流方向相同的電流信號，此電流為零序電流，因此它在電源和負荷側均不能流通，只能通過PT和對地電容形成回路，所以圖1又可簡化為圖2。圖2 簡化物理模型根據圖2的物理模型就可建立相應的數學模型，通過檢測測量信號就可以測量出三相對地電容值3C0，再根據公式I=3ωCOUφ（Uφ為被測系統的相電壓）計算出系統的電容電流。

#福建電容測試儀使用方法 #歡迎來電咨詢 <福建>天正華意電氣設備有限公司

福建電容電流測試儀變壓器中性點異頻信號注入法6.1 測量方法說明及測量特點變壓器中性點異頻信號注入法與補償電容器組中性點異頻信號注入法類似，具備補償電容組中性點異頻信號注入法的所有特點。注：變壓器中性點異頻信號注入法，需要一個外置單相電磁式電壓互感器，為了提高測量精度，可選用精度較高的電壓互感器，電壓互感器變比為（UL電壓互感器額定高壓）；測試儀的參數設置中“PT方式”應選擇“1PT”。6.2 測量原理變壓器中性點異頻信號注入法測量原理如見圖3。圖3變壓器中性點異頻信號注入法原理圖圖3中：PT：外接單相電磁式電壓互感器Tr：變壓器35kV側繞組，或是10kV系統的接地變，O為變壓器中性點Ca、Cb、Cc：系統三相對地電容AX、ax： PT的一、二次繞組，電壓互感器變比為（UL電壓互感器額定高壓）6.3 測量步驟6.3.1 查看不接地系統的接線方式和運行方式，系統所有線路均已投入。6.3.2 現場已配置消弧線圈的，根據接線方式和運行方式，退出與被測系統有電氣聯系的所有消弧線圈。6.3.3 外置單相電壓互感器置于絕緣墊上，高壓尾端、低壓尾端和外殼分別一點接地。6.3.4 將電容電流測試儀的電流輸出端與單相電壓互感器二次繞組相連。儀器置于絕緣墊上，且與互感器的距離不小于2m（10kV）和3m（35kV），電容電流測試儀外殼應可靠接地。6.3.5將單根耐壓電纜一端與外置的單相電壓互感器高壓端相連。在變壓器中性點隔離開關處，利用絕緣操作桿將電纜的另一端與該變壓器中性點相連。無中性點隔離開關的變壓器可在其它操作方便處將電纜與中性點相連。連接部位需可靠接觸。6.3.6 單相電壓互感器周圍設置圍欄，圍欄與互感器的距離不小于0.7m（10kV）、1m（35kV），向外懸掛“止步、高壓危險”標示牌。6.3.7 測試人員位于絕緣墊上開始測試。

福建電容電流測試儀功能及特點?本測試儀為便攜式設備，體積小、重量輕。?具有操作簡便、精度高、抗干擾、防震、攜帶方便等特點；?采用大容量鋰電池一次充電可連續使用6小時以上，并且電池可隨時更換，為用戶連續試驗提供保障； ?測量速度快、測量數據準確穩定； ?全透型7寸大屏幕液晶，可在陽光下清晰顯示；?內置嵌入式熱敏打印機，方便用戶現場打印；?儀器軟件功能齊全，內置使用說明、按鍵說明、接線示意圖、注意事項等各種介紹，方便用戶現場試用時查閱。?不掉電時鐘和日期顯示，具有本機存儲和U盤存儲功能，可以存儲更多數據，帶有R232和USB接口方便與計數機數據對接。?儀器采用硅膠按鍵，增強使用中的按壓觸感，使按鍵操作更靈敏；硅膠材質更增強按鍵的使用壽命。三、 技術指標測量范圍：0.3μF～200μF 1A～400A準 確 度：±(讀數×5%+2字) 工作電源：AC100-240VAC 0.8A 50/60Hz儀器重量：1.2Kg儀器體積：200mm(長)×100mm(寬)×60mm(高)使用溫度：-10℃～50℃相對濕度：＜90%，不結露四、變壓器中性點異頻信號注入法電容電流測試儀是從PT開口三角側來測量系統的電容電流的。其測量原理如圖1所示。圖1 測量原理圖在圖1中，從PT二次開口三角處注入不同頻率的電流信號（頻率非50Hz，目的是為了工頻信號的干擾），在PT高壓側A、B、C三相感應出3個電流方向相同的電流信號，此電流為零序電流，因此它在電源和負荷側均不能流通，只能通過PT和對地電容形成回路，所以圖1又可簡化為圖2。圖2 簡化物理模型根據圖2的物理模型就可建立相應的數學模型，通過檢測測量信號就可以測量出三相對地電容值3C0，再根據公式I=3ωCOUφ（Uφ為被測系統的相電壓）計算出系統的電容電流。

<福建>天正華意電氣設備有限公司 #福建電容測試儀使用方法 #歡迎來電咨詢

福建電容電流測試儀確保將測試儀的電流輸出端正確接到圖7的開口三角N-L上。一般在二次的端子編號為N600和 L630。為了確保連接正確，可以按下列方法進行檢查：用萬用表分別測量PT二次側三相電壓和開口三角電壓；將三相電壓中的 值減去小值得到的差和開口三角電壓比較，如果兩者差不多，就說明找到的開口三角端是正確的；如果兩者差別很大，則說明沒有正確找到開口三角端。例如，測量得到三相電壓分別為61V、60V、59.5V，則正確的開口三角電壓應為1.5V左右，如果測量得到的開口三角電壓僅為0.2V，說明所找的開口三角端不正確或PT開口三角連線已經斷開（在現場實測中發現有多個變電站的PT 開口三角連線斷開情況）。（6）選擇正確的PT變比，也就是選擇正確的PT接線方式。電容電流測試儀是通過選擇PT連接方式和設定系統額定高壓來確定PT變比的，這樣對于試驗人員會更方便、快捷。PT一般是采用100/3V的二次繞組連接成開口三角，但也有特殊的情況，有些變電站的PT采用100V二次繞組組成開口三角。為了確保選擇變比的正確，可以通過測量組成開口三角的各繞組的電壓來確定。（7）完成以上操作后，就可以使用電容電流測試儀進行電容電流的準確測量。

<福建>天正華意電氣設備有限公司 #福建電容測試儀使用方法 #歡迎來電咨詢

福建電容電流測試儀從變壓器中性點測量配網電容電流的方法1、測量方法說明及測量特點變壓器中性點異頻信號注入法與補償電容器組中性點異頻信號注入法類似，具備補償電容組中性點異頻信號注入法的所有特點。注：變壓器中性點異頻信號注入法，需要一個外置單相電磁式電壓互感器，為了提高測量精度，可選用精度較高的電壓互感器，電壓互感器變比為（UL電壓互感器額定高壓）；測試儀的參數設置中“PT方式”應選擇“1PT”。2、測量原理變壓器中性點異頻信號注入法測量原理如見圖5。圖5變壓器中性點異頻信號注入法原理圖圖5中：PT：外接單相電磁式電壓互感器Tr：變壓器35kV側繞組，或是10kV系統的接地變，O為變壓器中性點Ca、Cb、Cc：系統三相對地電容AX、ax： PT的一、二次繞組，電壓互感器變比為（UL電壓互感器額定高壓）3、測量步驟1 查看不接地系統的接線方式和運行方式，系統所有線路均已投入。2 現場已配置消弧線圈的，根據接線方式和運行方式，退出與被測系統有電氣聯系的所有消弧線圈。3 外置單相電壓互感器置于絕緣墊上，高壓尾端、低壓尾端和外殼分別一點接地。4 將電容電流測試儀的電流輸出端與單相電壓互感器二次繞組相連。儀器置于絕緣墊上，且與互感器的距離不小于2m（10kV）和3m（35kV），電容電流測試儀外殼應可靠接地。5將單根耐壓電纜一端與外置的單相電壓互感器高壓端相連。在變壓器中性點隔離開關處，利用絕緣操作桿將電纜的另一端與該變壓器中性點相連。無中性點隔離開關的變壓器可在其它操作方便處將電纜與中性點相連。連接部位需可靠接觸。6 單相電壓互感器周圍設置圍欄，圍欄與互感器的距離不小于0.7m（10kV）、1m（35kV），向外懸掛“止步、高壓危險”標示牌。7 測試人員位于絕緣墊上開始測試。

#福建電容測試儀使用方法 #歡迎來電咨詢 <福建>天正華意電氣設備有限公司

福建電容電流測試儀無功補償電容器是滿足電力系統無功平衡的重要設備。近年來無功問題得到了電業部門的普遍重視，無功補償成套裝置已大量投入配電網運行。電能供給要求系統有功與無功實時平衡。因此，無功補償裝置應滿足自動跟蹤、實時補償的要求，這就不可避免地要頻繁投、切無功補償電容器組。電容器組的投、切操作，就會產生過電流與過電壓沖擊，引起電容器損壞。為保證設備的可靠性，早期發現電容器缺陷，避免故障擴大，需要定期進行檢測。而在現場電容器都是成組并聯的，傳統方法是將電容匯流排拆除，然后用老式電容表進行測量，由于電容器組是由幾十至上百個小電容器組成，要拆線測量電容量的工作量很大，而且經常拆線會使得螺絲滑牙或沒有上緊而留下隱患，也容易造成電容的二次損壞。因此，非常期望有一種測試儀器不用拆線就能測量各個小電容器的電容量，減輕檢修人員的負擔，提高檢修工作的效率，提高配電網運行的性。針對現場的實際情況，我公司研制出一種三相全自動電容電感測試儀。該儀器可以在不拆線的狀態下，測量成組并聯電容器的單相電容或各種組合連接類型的三相電容器，同時也能夠測量各種電抗器的電感，該儀器接線方便，操作簡單，減輕了檢修人員的工作負擔，大大提高了現場的測試效率，為電網的正常運行提供了保障。

福建電容電流測試儀從變壓器中性點測量配網電容電流的方法1、測量方法說明及測量特點變壓器中性點異頻信號注入法與補償電容器組中性點異頻信號注入法類似，具備補償電容組中性點異頻信號注入法的所有特點。注：變壓器中性點異頻信號注入法，需要一個外置單相電磁式電壓互感器，為了提高測量精度，可選用精度較高的電壓互感器，電壓互感器變比為（UL電壓互感器額定高壓）；測試儀的參數設置中“PT方式”應選擇“1PT”。2、測量原理變壓器中性點異頻信號注入法測量原理如見圖5。圖5變壓器中性點異頻信號注入法原理圖圖5中：PT：外接單相電磁式電壓互感器Tr：變壓器35kV側繞組，或是10kV系統的接地變，O為變壓器中性點Ca、Cb、Cc：系統三相對地電容AX、ax： PT的一、二次繞組，電壓互感器變比為（UL電壓互感器額定高壓）3、測量步驟1 查看不接地系統的接線方式和運行方式，系統所有線路均已投入。2 現場已配置消弧線圈的，根據接線方式和運行方式，退出與被測系統有電氣聯系的所有消弧線圈。3 外置單相電壓互感器置于絕緣墊上，高壓尾端、低壓尾端和外殼分別一點接地。4 將電容電流測試儀的電流輸出端與單相電壓互感器二次繞組相連。儀器置于絕緣墊上，且與互感器的距離不小于2m（10kV）和3m（35kV），電容電流測試儀外殼應可靠接地。5將單根耐壓電纜一端與外置的單相電壓互感器高壓端相連。在變壓器中性點隔離開關處，利用絕緣操作桿將電纜的另一端與該變壓器中性點相連。無中性點隔離開關的變壓器可在其它操作方便處將電纜與中性點相連。連接部位需可靠接觸。6 單相電壓互感器周圍設置圍欄，圍欄與互感器的距離不小于0.7m（10kV）、1m（35kV），向外懸掛“止步、高壓危險”標示牌。7 測試人員位于絕緣墊上開始測試。

<福建>天正華意電氣設備有限公司 #福建電容測試儀使用方法 #歡迎來電咨詢

福建電容電流測試儀尊敬的用戶：感謝您選用我生產的電容電流測試儀。希望本手冊對您使用該產品提供盡可能詳細的技術資料及幫助信息。在正式使用該儀器之前，請仔細閱讀本說明書，以確保您對本產品的正確使用。如果您對說明書中所述內容有任何疑問，或者需要業務咨詢或技術支持，歡迎您與我公司銷售部或技術部取得聯系，我們將竭誠為您服務。閱讀完本說明書后，請妥善保管，以備后用。重要提示：1 使用前，儀器必須可靠接地；保障被測系統處于無故障運行狀態。2 必須斷開連接在系統中性點上的補償裝置（如消弧線圈）。3在使用3PT、4PT連接方式測量時，對于少數在PT中性點上安裝高阻消諧器的PT組，必須將消諧器短接后再進行測量。4在使用3PT、4PT連接方式測量時，如果系統兩段母線上的PT二次繞組是并聯運行的，應將二次繞組改成單獨運行的方式后，再進行測量。5在使用3PT、4PT連接方式測量時，如果PT開口三角接入的負載（如消諧裝置）阻抗小于100歐姆，應將該負載斷開后再進行測量。6 本測量儀只能從電磁式PT的二次側測量電容電流，不能從電容式電壓互感器（CVT）進行測量。

<福建>天正華意電氣設備有限公司 #福建電容測試儀使用方法 #歡迎來電咨詢

福建電容電流測試儀補償電容器組中性點異頻信號注入法5.1 測量方法說明及測量特點常用的異頻信號注入法是從PT開口三角處注入異頻信號，其測量原理中假設電壓互感器三相勵磁特性和漏抗一致，且在測試過程中忽略了勵磁阻抗。而在實際現場，電壓互感器往往會出現由于生產批次的不同而導致的三相勵磁特性和漏抗不一致，尤其對于4PT連接方式電壓互感器的差異將大大影響電容電流的測量準確性。針對以上情況，提出了補償電容器組中性點異頻信號注入法，此測量方法避免了電壓互感器參數不一致的影響，且無需退出高低壓消諧裝置，既保證了電網運行，又保證了測量的準確性。5.2 測量原理圖2 補償電容器組中性點異頻信號注入法原理圖圖2中：PT：外接單相電磁式電壓互感器，電壓互感器變比為（UL電壓互感器額定高壓）X： 耐壓電纜DL：斷路器 DS：隔離開關 ES：接地開關 L： 限流電抗器Ca、Cb、Cc： 補償電容器組C11、C22、C33：線路三相對地電容見圖2所示，電容電流測試儀與單相電壓互感器的二次繞組相連，電壓互感器的一次繞組經耐壓電纜與補償電容器組中性點相連，通過補償電容器組向三相注入異頻零序電流。電容電流測試儀通過測量電壓互感器二次繞組的電壓和電流，計算得到對地電容和電容電流。注：補償電容器組中性點異頻信號注入法，在測量之前必須確定電容器組Ca、Cb、Cc的確切電容量；且需要一個外置單相電磁式電壓互感器，為了提高測量精度，可選用精度較高的電壓互感器，電壓互感器變比為（UL電壓互感器額定高壓）；測試儀的參數設置中“PT方式”應選擇“C1PT”。5.3 測量步驟5.3.1 查看不接地系統的接線方式和運行方式，系統所有線路均已投入。5.3.2 現場已配置消弧線圈的，根據接線方式和運行方式，退出與被測系統有電氣聯系的所有消弧線圈。5.3.3 外置單相電壓互感器置于絕緣墊上，高壓尾端、低壓尾端和外殼分別一點接地。5.3.4 將電容電流測試儀的電流輸出端與單相電壓互感器二次繞組相連。儀器置于絕緣墊上，且與互感器的距離不小于2m（10kV）和3m（35kV），電容電流測試儀外殼應可靠接地。5.3.5將單根耐壓電纜一端與外置的單相電壓互感器高壓端相連。在該補償電容器組中性點隔離開關處，利用絕緣操作桿將電纜的另一端與該補償電容器組中性點相連。無中性點隔離開關的補償電容器組可在其它操作方便處將電纜與中性點相連。連接部位需可靠接觸。 5.3.6 單相電壓互感器周圍設置圍欄，圍欄與互感器的距離不小于0.7m（10kV）、1m（35kV），向外懸掛“止步、高壓危險”標示牌。5.3.7 測試人員位于絕緣墊上開始測試。

<福建>天正華意電氣設備有限公司 #福建電容測試儀使用方法 #歡迎來電咨詢

福建電容電流測試儀功能及特點?本測試儀為便攜式設備，體積小、重量輕。?具有操作簡便、精度高、抗干擾、防震、攜帶方便等特點；?采用大容量鋰電池一次充電可連續使用6小時以上，并且電池可隨時更換，為用戶連續試驗提供保障； ?測量速度快、測量數據準確穩定； ?全透型7寸大屏幕液晶，可在陽光下清晰顯示；?內置嵌入式熱敏打印機，方便用戶現場打印；?儀器軟件功能齊全，內置使用說明、按鍵說明、接線示意圖、注意事項等各種介紹，方便用戶現場試用時查閱。?不掉電時鐘和日期顯示，具有本機存儲和U盤存儲功能，可以存儲更多數據，帶有R232和USB接口方便與計數機數據對接。?儀器采用硅膠按鍵，增強使用中的按壓觸感，使按鍵操作更靈敏；硅膠材質更增強按鍵的使用壽命。三、 技術指標測量范圍：0.3μF～200μF 1A～400A準 確 度：±(讀數×5%+2字) 工作電源：AC100-240VAC 0.8A 50/60Hz儀器重量：1.2Kg儀器體積：200mm(長)×100mm(寬)×60mm(高)使用溫度：-10℃～50℃相對濕度：＜90%，不結露四、變壓器中性點異頻信號注入法電容電流測試儀是從PT開口三角側來測量系統的電容電流的。其測量原理如圖1所示。圖1 測量原理圖在圖1中，從PT二次開口三角處注入不同頻率的電流信號（頻率非50Hz，目的是為了工頻信號的干擾），在PT高壓側A、B、C三相感應出3個電流方向相同的電流信號，此電流為零序電流，因此它在電源和負荷側均不能流通，只能通過PT和對地電容形成回路，所以圖1又可簡化為圖2。圖2 簡化物理模型根據圖2的物理模型就可建立相應的數學模型，通過檢測測量信號就可以測量出三相對地電容值3C0，再根據公式I=3ωCOUφ（Uφ為被測系統的相電壓）計算出系統的電容電流。

福建電容電流測試儀功能及特點?本測試儀為便攜式設備，體積小、重量輕。?具有操作簡便、精度高、抗干擾、防震、攜帶方便等特點；?采用大容量鋰電池一次充電可連續使用6小時以上，并且電池可隨時更換，為用戶連續試驗提供保障； ?測量速度快、測量數據準確穩定； ?全透型7寸大屏幕液晶，可在陽光下清晰顯示；?內置嵌入式熱敏打印機，方便用戶現場打印；?儀器軟件功能齊全，內置使用說明、按鍵說明、接線示意圖、注意事項等各種介紹，方便用戶現場試用時查閱。?不掉電時鐘和日期顯示，具有本機存儲和U盤存儲功能，可以存儲更多數據，帶有R232和USB接口方便與計數機數據對接。?儀器采用硅膠按鍵，增強使用中的按壓觸感，使按鍵操作更靈敏；硅膠材質更增強按鍵的使用壽命。三、 技術指標測量范圍：0.3μF～200μF 1A～400A準 確 度：±(讀數×5%+2字) 工作電源：AC100-240VAC 0.8A 50/60Hz儀器重量：1.2Kg儀器體積：200mm(長)×100mm(寬)×60mm(高)使用溫度：-10℃～50℃相對濕度：＜90%，不結露四、變壓器中性點異頻信號注入法電容電流測試儀是從PT開口三角側來測量系統的電容電流的。其測量原理如圖1所示。圖1 測量原理圖在圖1中，從PT二次開口三角處注入不同頻率的電流信號（頻率非50Hz，目的是為了工頻信號的干擾），在PT高壓側A、B、C三相感應出3個電流方向相同的電流信號，此電流為零序電流，因此它在電源和負荷側均不能流通，只能通過PT和對地電容形成回路，所以圖1又可簡化為圖2。圖2 簡化物理模型根據圖2的物理模型就可建立相應的數學模型，通過檢測測量信號就可以測量出三相對地電容值3C0，再根據公式I=3ωCOUφ（Uφ為被測系統的相電壓）計算出系統的電容電流。

<福建>天正華意電氣設備有限公司 #福建電容測試儀使用方法 #歡迎來電咨詢

福建電容電流測試儀尊敬的顧客:感謝您使用本公司生產的電容電流測試儀。在初次使用該儀器前請您詳細地閱讀使用說明書，將可幫助您正確使用該儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的儀器可能與使用說明書有少許差別。若有改動，我們不一定能通知到您，敬請諒解！如有疑問，請與公司售后服務部聯絡，我們定會滿足您的要求。由于輸入輸出端子、測試接線柱等均有可能帶電，您在插拔測試線、電源插座時，可能產生電火花，小心電擊。為避免觸電危險，務必遵照說明書操作！?慎重保證本公司生產的產品，在發貨之日起三個月內，如產品出現缺陷，實行包換。一年（包括一年）內如產品出現缺陷，實行免費維修。一年以上如產品出現缺陷，實行有償終身維修。?要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修。

<福建>天正華意電氣設備有限公司 #福建電容測試儀使用方法 #歡迎來電咨詢

福建電容電流測試儀從變壓器中性點測量配網電容電流的方法1、測量方法說明及測量特點變壓器中性點異頻信號注入法與補償電容器組中性點異頻信號注入法類似，具備補償電容組中性點異頻信號注入法的所有特點。注：變壓器中性點異頻信號注入法，需要一個外置單相電磁式電壓互感器，為了提高測量精度，可選用精度較高的電壓互感器，電壓互感器變比為（UL電壓互感器額定高壓）；測試儀的參數設置中“PT方式”應選擇“1PT”。2、測量原理變壓器中性點異頻信號注入法測量原理如見圖5。圖5變壓器中性點異頻信號注入法原理圖圖5中：PT：外接單相電磁式電壓互感器Tr：變壓器35kV側繞組，或是10kV系統的接地變，O為變壓器中性點Ca、Cb、Cc：系統三相對地電容AX、ax： PT的一、二次繞組，電壓互感器變比為（UL電壓互感器額定高壓）3、測量步驟1 查看不接地系統的接線方式和運行方式，系統所有線路均已投入。2 現場已配置消弧線圈的，根據接線方式和運行方式，退出與被測系統有電氣聯系的所有消弧線圈。3 外置單相電壓互感器置于絕緣墊上，高壓尾端、低壓尾端和外殼分別一點接地。4 將電容電流測試儀的電流輸出端與單相電壓互感器二次繞組相連。儀器置于絕緣墊上，且與互感器的距離不小于2m（10kV）和3m（35kV），電容電流測試儀外殼應可靠接地。5將單根耐壓電纜一端與外置的單相電壓互感器高壓端相連。在變壓器中性點隔離開關處，利用絕緣操作桿將電纜的另一端與該變壓器中性點相連。無中性點隔離開關的變壓器可在其它操作方便處將電纜與中性點相連。連接部位需可靠接觸。6 單相電壓互感器周圍設置圍欄，圍欄與互感器的距離不小于0.7m（10kV）、1m（35kV），向外懸掛“止步、高壓危險”標示牌。7 測試人員位于絕緣墊上開始測試。

福建電容電流測試儀配電網中PT接線方式及PT的變比配電網中的PT接線方式和PT的變比會對測試儀的測量結果產生很大的影響，如果PT的接線方式和變比選擇不正確，測量結果將不是系統的真實電容電流值，而是真實值乘以兩變比之商的平方倍。因此為了測得正確的數據，在測試前必須對配電網中PT的接線方式及PT變比有一個清晰的了解。目前，我國配電網的PT接線方式有以下幾種：1、3PT接線方式這種接線方式分“N接地”、“B相接地”兩種，分別如圖 4和圖 5所示。對于這兩種方式，均從N-L兩端注入測試信號。根據所用PT的不同，分成三種類型：3PT： 、 3PT1： 、 3PT2： 。圖 4 N接地方式圖 5 B相接地方式圖 4、圖 5所示的系統運行方式是從開口三角測量系統容流時所必須的運行方式，而對于一般的配網系統，并不都是處于這樣的運行方式下，例如在系統中還接在消弧線圈、PT高壓側中性點接有高阻消諧器、PT開口三角接有二次消諧裝置等。這時，必須將運行方式轉換為圖 4或圖 5所示的運行方式。常見的采用3PT接線方式的配網其運行方式如圖 6所示：圖 6 常見的采用3PT接線方式的配網運行方式測試步驟：（1）檢查測量用的PT高壓側中性點是否安裝有高阻消諧器，如有，將其短接。從測量原理可知，選用哪組PT進行測量，我們就只考慮這組PT的接線情況。而無需關心系統內的其他PT的情況。如果系統中有些PT安裝高阻消諧器，有些沒安裝，則完全可以從沒有安裝高阻消諧器的PT進行測量，這樣可以省去短接消諧器的工作。（2）檢查消弧線圈是否全部退出運行。在有電氣聯系的被測電壓等級系統中所有消弧線圈均要退出運行，并非只退出該變電站的消弧線圈。同時只考慮被測電壓等級的情況，無需考慮其他電壓等級的情況。例如，被測變電站A為10kV系統，并通過聯絡線與變電站B的10kV系統相連，變電站A有2臺消弧線圈，變電站B有1臺消弧線圈，則測量時有電氣聯系的這3臺消弧線圈均要退出運行；而35kV系統有無消弧線圈則無需考慮。（3）退出PT 開口三角的消諧裝置。如果經過實測證明，開口三角所接的某些廠家某些型號的二次消諧裝置對測量結果沒有影響，則消諧裝置可以不退出運行。一般對于微電腦控制的消諧器，其只有在系統有諧振發生時才動作，該類消諧器一般對測量無影響。（4）如果PT二次側并列運行（很少見），則將其改為單獨運行。

<福建>天正華意電氣設備有限公司 #福建電容測試儀使用方法 #歡迎來電咨詢

福建電容電流測試儀儀器檢定及鉗形表配合電容電感測試儀特別使用說明一、本儀器必須在試品停電、完全放電條件下才能測試！！！二、本儀器輸出交流電壓15V/1.5V，功率150W，主要用于現場補償電容器和電抗器的測量在試驗室使用標準電容/電感檢定時，請確認標準電容/電感的負載能力、額定電流。否則將損壞標準電容/電感或者檢定結果不準(電感較小時要特別注意有些計量院的電感標準的額定電流都較小只有零點幾安培 造成誤差較大)。儀器檢定時應良好接地。三、使用本儀器時請務必將鉗形表旋轉開關設置為“OFF”，否則測量數據錯誤。請將鉗形表放在測試儀遠端，盡量遠離測試儀。四、電壓輸出紅色線從鉗形表正面穿過到試品方向不對不能使用試品自動識別方式此時測量的電感值也不正確。五、電流輸入線一端接鉗形表，一端接測試儀，不能懸空。六、使用電流輸入線的方法如下：1、一端插入儀器另一端插入鉗型表 插入鉗型表時握住航空插頭的后部， 對準鉗型表端開口方向輕輕的旋轉推入即可。2、拔出時只需握住航空插頭的中部彈簧，向外拉動即可拔出不需旋轉以免損壞接頭部分。七、測量小于5mH電感/1Ω電阻時，務必使用小電感/小電阻方式。八、單相測量時只需連接紅色和黑色線，此時紅色線插入黃色插座（UA），黑色線插入黑色插座（UN），只需要接A相的電流鉗 三相測量時 需要連接黃色、綠色、紅色、黑色線 黃色線插入UA，綠色線插入UB，紅色線插入UC，黑色線插入UN。此時需要接A、B、C三個電流鉗，電流鉗要插入相應編號的航空插座里。

<福建>天正華意電氣設備有限公司 #福建電容測試儀使用方法 #歡迎來電咨詢

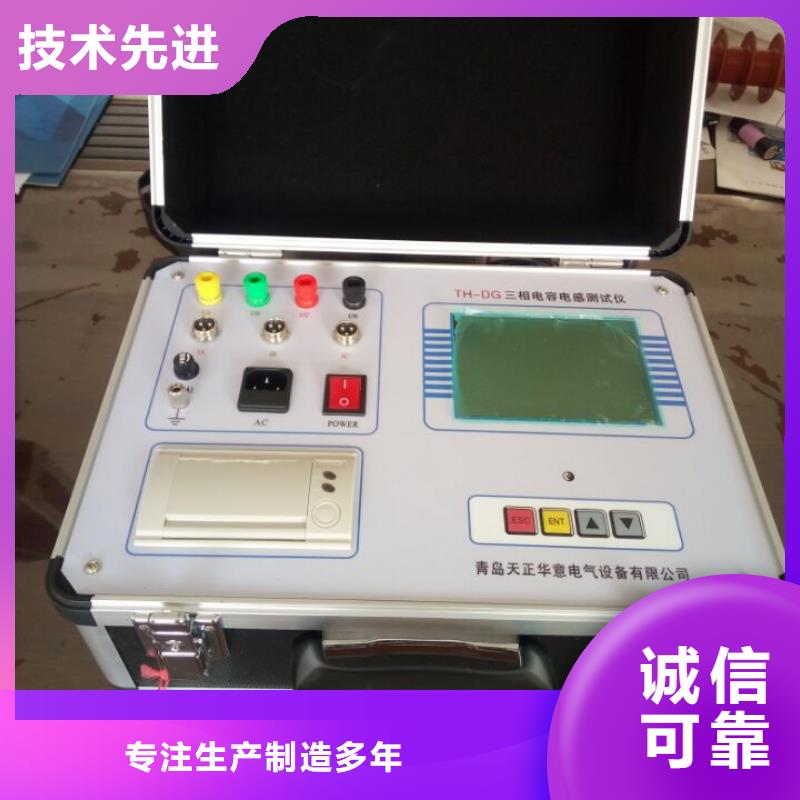

福建電容電流測試儀三相電容電感測試儀一、概述三相電容電感測試儀是針對變電站現場測量電容器的電容值時存在的問題而專門研制的，它著重解決了以下問題：(1) 現場測量電容器需拆除連接線，不僅工作量大而且易損壞電容器；(2) 電容表輸出電壓低而導致故障檢出率低。該儀器具有測量工作量小、快捷簡便、性能穩定、測量準確、故障檢出率高等特點。(3) 測量電抗器電感量。二、技術參數1、儀器測量范圍及精度：a.電容測量（1）可測電容范圍：0. 1μF ～ 3300μF（2）可測容量范圍：5 ～ 20000kvar（3）測 量 精 度：±(1.0% 讀數+0.02μF)（4）分辨率：0.001μF b.電流測量（1）電流測量范圍：0～10A;（2）測 量 精 度：±(3.0%讀數+0.05A)（3）分辨率：0.01Ac.電感測量（1）電感測量范圍：小電感方式0.1mH～5mH大電感方式5 mH～50H（2）感抗測量范圍：50mΩ~20KΩ（3）測 量 精 度：±(3.0% 讀數+0.05mH)（4）分辨率：0.01 mHd.電阻測量范圍：（1）電阻測量范圍：小電阻方式50mΩ～1Ω 大電阻方式1Ω～20KΩ（2）測 量 精 度：±(3.0% 讀數+0.05Ω)（3）分辨率：0.01 Ω2、工作電源：a.額定電壓：工頻220V±10%b.額定頻率：50Hzc.額定輸出：1.5V/15V/150VA3、儀器的正常工作條件：a.環境溫度：-10℃ ～ +50℃b.相對濕度：≤90%4、顯示打印方式 ：液晶顯示屏全漢字顯示面板式高速打印機工作原理（如圖1）該電容電感測試儀采用橋式電路結構，標準電容器和被試電容器作為橋式電路的兩臂。當進行電容器電容值測量時，測試電壓同時施加在標準電容器和被試電容器上，處理器通過傳感器同采集流過兩者的電流信號并進行處理后得也被試電容器的電容值。由于采用標準電容器、被試電容器同步采樣技術，可不受電源電壓波動的影響；加之測量過程是全自動進行的，避免了手動操作引起的誤差，因此具有穩定性好、重復性好，準確可靠的特點。

<福建>天正華意電氣設備有限公司 #福建電容測試儀使用方法 #歡迎來電咨詢

福建電容電流測試儀電容測量接線圖在Y型電容測量的基礎上，將黑色測試線（N線）卡在電容器中性點處。5.5 電感測量圖6-1 電感全自動測量接線圖 圖6-2 電感手動測量接線圖當電感N相連接在一起時，按照圖6-1接線，采用自動測量；當電感N相獨立時，按照圖6-2接線，采用手動測量，并依次切換至NB、NC處。5.6 參數測量圖7 參數測量接線示意圖電源采用A、N相輸出，電流卡鉗根據需要選擇性接入。6.操作說明按開關鍵開機，進入測試主界面，根據需要選擇對應的測量模式，測量模式包括：并聯電容測量、△型電容測量、Y型電容測量、YN型電容測量、電感測量及參數測量。圖8 操作模式選擇界面操作主界面下點擊時間可修改系統時鐘信息6.1 并聯電容測量操作說明圖9 并聯電容啟動總電流、總相位、總阻抗、總電容為內部CT與采樣電壓的測量值及計算值；支電流、支相位、支電容為外部電流鉗與采樣電壓的測量值及計算值；并聯電容測量時電流鉗方向自動校正，正向、反向對測量結果無影響；按照幫助—接線示意要求，連接好測試線，系統自動測試，測試過程為：1 設置組別及相別；2 系統以A、N相輸出，預檢電容器組的并聯電容值；2 根據預檢值，實際加壓，內部電流互感器測量流過整個并聯電容器的電流，外部互感器測量流過單只電容器的電流；3 待支電容（紅色字體部分）數值穩定后按對應編號鍵暫存電容測試結果；4 如果需要停電更換外部電流鉗位置，請按暫停鍵，待更換完成后按繼續鍵，否則直接更換，重復3步驟；
