海北熱繼電器測試儀將減壓閥連接到儲氣瓶上，然后用進氣管道將減壓閥和儀器進氣口相連接。5.1.4用觸點信號線連接密度繼電器的各接點，另一端插入觸點信號。注意：黃色鱷魚夾連接密度控制器的閉鎖端子（接點一，黃色），紅色鱷魚夾連接密度控制器的報警端子（接點二，紅色），黑色鱷魚夾連接密度控制器的超壓端子（接點三，黑色），連接前請確保密度繼電器報警和閉鎖端子已經與其它電路斷開。5.1.5連線示意如下：觸點信號線 進氣管道測量管道 儀器面板5.2初始化界面。經過大約20秒的延時后進入系統主界面：按更換菜單選項，按OK鍵進入菜單，按F2刷新界面。5.3密度繼電器校驗5.3.1 密度繼電器接點狀態選擇按或、?鍵更換輸入域，按F1、F2增減數值，按OK鍵保存對應數值，按ESC鍵返回主界面。說明：1、接點狀態對應密度繼電器校驗初始狀態，如果校驗開始時接點閉合為常閉，接點開斷為常開。一般情況下，閉鎖、報警為常閉，超壓為常開。2、允許誤差與密度繼電器精度有關，一般數值為：精度等級＊2/100。5.3.2 設備編號和校驗員設置界面按、、?鍵更換輸入域，按F1、F2增減數值，按OK鍵保存對應數值，按ESC鍵返回主界面。說明：設備編號和校驗員編號不要大于600005.3.3 密度繼電器種類選擇按更換菜單選項，按OK鍵進入菜單，按F2刷新界面。5.3.4 校驗值設定按、、?鍵更換輸入域，按F1、F2增減數值，按OK鍵保存對應數值，按ESC鍵返回主界面。說明：設定值請參照密度繼電器銘牌。5.3.5 校驗項目選擇按更換菜單選項，按OK鍵進入菜單，按F2刷新界面。說明：1、進入校驗界面后，打開減壓閥總閥門，然后調節輸出壓力到0.75MPa，儀器進入自動檢驗過程。

海北熱繼電器測試儀當SF6密度繼電器發出報警動作時，記錄當時環境溫度下的壓力值，并轉換成20℃時的等效壓力值，此等效壓力值即為SF6密度繼電器的報警回復值。超壓值校驗（升壓，接點三）：給SF6密度繼電器緩慢勻速進行充氣，當SF6密度繼電器發出超壓信號時，記錄當時環境溫度下的壓力值，并轉換成20℃時的等效壓力值，此等效壓力值即為SF6密度繼電器的超壓值。超壓回復值校驗（降壓，接點三）：給SF6密度繼電器緩慢勻速進行充氣，當SF6密度繼電器發出超壓信號后，開始緩慢勻速的給SF6密度繼電器進行放氣當繼電器超壓報警信號發出時，記錄當時環境溫度下的壓力值，并轉換成20℃時的等效壓力值，此等效壓力值即為SF6密度繼電器的超壓回復值。報警值校驗（降壓，接點二）：在環境溫度下，當SF6密度繼電器內壓力值高于報警回復值時，開始勻速緩慢放氣，當SF6密度繼電器發出報警信號時記錄當時環境溫度下的壓力值，并換算到20℃時的等效壓力值，此等效壓力值即為SF6密度繼電器的報警值。閉鎖值校驗(降壓，接點一)：給SF6密度繼電器緩慢勻速進行放氣，當SF6密度繼電器發出閉鎖信號時，記錄當時環境溫度下的壓力值，并轉換成20℃時的等效壓力值，此等效壓力值即為SF6密度繼電器的閉鎖值。測量流程圖如下：3.技術指標?環境溫度：－20℃～60℃。?相對溫度：不大于93％（25℃）。?工作電源：AC220V±15％，50Hz，或機內電池。?精 度：0.25級。?顯示方式：320＊240彩色漢字液晶屏。?打印方式：針式微打。?測量壓力范圍：0～1.0MPa?測量溫度范圍：－30℃～＋100℃。?校驗壓力范圍：20℃時標準壓力0.1～0.99Mpa。?外形尺寸：372×267×135mm?儀器重量：約3.6Kg。

<海北>天正華意電氣設備有限公司 SF6氣體密度繼電器檢定裝置海北

海北熱繼電器測試儀我公司在測試盒加裝有接點狀態指示燈，可方便用戶進行手動調節維修接點齊度和測試壓力。二、系統構成：1.繼電器綜合測試臺主機 1臺2.繼電器測試座 1套3.測試盒 1套4.控制電腦（主機、液晶顯示器） 1套5.測試臺外形尺寸 1200×800×1430（mm）三、使用環境：1.電源供電電壓：單相交流50HZ±2HZ 220V±10％功耗斷開連接，將計算機與儀器斷開連接，如圖33所示。圖33 全自動SF6密度繼電器校驗儀（斷開連接）（9）斷開連接后，列表清空，狀態欄對應圖標變成紅色，狀態欄提示顯示為“連接已斷開！”。 如圖34所示。圖34 全自動SF6密度繼電器校驗儀（連接已斷開）（10）USB驅動程序安裝說明打開文件夾中的“USB驅動程序“文件夾，打開后找到”“文件。雙擊安裝USB驅動，運行界面如圖35所示，點擊下一步完成USB驅動程序安裝，安裝完成后需重插USB數據線。圖35USB驅動程序安裝注意：如果您通過以上方式無法正常安裝”USB驅動程序”，那么請您在連接上“USB數據線“之后，通過Windows彈出的硬件向導中，查找“USB驅動程序”文件夾目錄，如圖36。圖36 USB驅動程序文件夾目錄選擇對應您當前的操作系統文件夾中的硬件驅動，點擊確定即可。九、注意事項1.現場校驗SF6氣體密度繼電器時，斷開與密度繼電器相連的電源，以免損壞校驗儀。2.去現場前帶上工具箱，先檢查工具箱內小氣瓶的氮氣氣體貯量，帶上所有開關用的過渡接頭及工具。3.端子排上對應的報警信號線、閉鎖信號線要從端子排上斷開，以防其二次回路和其中信號線構成回路，影響測試。4.被校驗的密度繼電器不能平躺放置要立放，否則會造成校驗不準確。5.密度繼電器在校驗的過程中不能有太大的振動。6.使用氣瓶時可按以下提示進行操作。

<海北>天正華意電氣設備有限公司 SF6氣體密度繼電器檢定裝置海北

海北熱繼電器測試儀檢漏繼電器校驗儀是青島天正華意電氣設備有限公司根據中華人民共和國電力，煤炭工業部制定的《煤礦井下低壓檢漏保護裝置檢修細則》及《煤礦規程》要求，綜合煤礦井下供電系統的實際情況研制而成的；它適用于井下中性點不直接接地的1140V及以下動力、照明、信號電網中的各類檢漏保護裝置的檢漏試驗，是各種礦井電力工作人員的得力助手；使用前請您仔細閱讀下列說明，以便使該儀器更好的為您服務！二、主要特點1、僅適用于井下中性點不直接接地的1140V及以下動力、照明、信號電網中的各類檢漏保護裝置的檢漏試驗。2、可對JY82、JL82等各種常見檢漏繼電器進行試驗。3、可對檢漏保護是否可靠動作進行試驗。4、可對網路切斷電阻值進行校驗整定。5、可對JL82型檢漏繼電器動作電阻值進行整定。6、可對檢漏繼電器閉鎖保護進行試驗。7、內置數字毫秒計可對各種檢漏繼電器動作時間進行測定。8、內置大屏幕電阻表可直接對試驗電阻進行檢測。9、內置充電電池、一次充電可使用半年以上。10、鋁合金機箱，美觀大方

SF6氣體密度繼電器檢定裝置海北 <海北>天正華意電氣設備有限公司

海北熱繼電器測試儀說明該電壓等級的網路切斷電阻值正確無需校驗，如顯示的電阻值與實際的電壓等級不對應，則由于：R切＝E/I－(R0＋R3＋Rj)E－整流器的直流輸出電壓，V；R切－網路切斷電阻值，KΩ；IJ－繼電器的動作電流，mA；R3－三相電抗器的電阻，KΩ；R0－零序電抗器的電阻，KΩ；RJ－繼電器線圈的電阻，KΩ；而對于某個確定的檢漏繼電器來說R0、R3、RJ是固定的，IJ的值是調定的，因此只要改變E就能改變R切值。這樣可根據阻值大小適當調節檢漏繼電器內部整流橋前變壓器輸出的抽頭位置，實際上就是改變了E或R切的值，直至滿足要求為止。④、JL82型檢漏繼電器網路切斷電阻值的整定該試驗與JY82型檢漏繼電器網路切斷電阻值的校驗大體一樣(試驗方法及原理請參見②中所述)只不過在整定RC值時不是改變檢漏繼電器內部整流橋前變壓器輸出的抽頭位置，而是調整JL82型繼電器內部的電位器W1(請參見該型號的檢漏繼電器所付電路圖或參考該型號繼電器的其他資料)直至滿足要求為止。⑤、檢漏繼電器動作時間的測試為便于試驗減少接線不便的麻煩，

海北熱繼電器測試儀儀器能對指針式和電子式密度繼電器進行全自動校驗。?儀器采用320＊240大屏幕液晶顯示，漢字操作界面，使用簡單方便。?測量時儀器同時顯示當前壓力、對應20時的壓力、環境溫度。解決了SF6密度繼電器現場校驗的難題。?儀器可存儲100組測量數據并保存不丟失，使每一次測量都有追朔。?儀器可以在任意環境溫度下對常溫壓力表和密度表進行校驗。?儀器內部具有時鐘功能，可隨時對時鐘進行修正。?儀器具有自校功能。儀器長時間使用后可對儀器進行校驗修正，以確保儀器的校驗精度。?儀器采用高精度壓力傳感器和世界先進的磁流體技術產品。?儀器配有多種開關過度接頭，多數開關可以實現不用拆卸進行校驗?采用高容量內置電池，屏幕顯示電池電量，拓展了儀器的使用空間，方便了現場校驗。結構緊湊，體積小，重量輕，便于攜帶。?機電一體化程度高，技術先進、性能可靠。?配有微型打印機，隨時打印測試結果。5.操作方法5.1接線5.1.1關閉SF6電氣設備本體與密度繼電器之間的閥門，確認密度繼電器控制電源已經斷開，保證密度繼電器在無外接電源狀態下方可進行校驗。（注：如果設備本體與密度繼電器之間沒有閥門，應將密度繼電器折下來再校驗）5.1.2用測量管道和相應的轉換接頭將密度繼電器和儀器的繼電器接口相連接。

<海北>天正華意電氣設備有限公司 SF6氣體密度繼電器檢定裝置海北

海北熱繼電器測試儀說明該電壓等級的網路切斷電阻值正確無需校驗，如顯示的電阻值與實際的電壓等級不對應，則由于：R切＝E/I－(R0＋R3＋Rj)E－整流器的直流輸出電壓，V；R切－網路切斷電阻值，KΩ；IJ－繼電器的動作電流，mA；R3－三相電抗器的電阻，KΩ；R0－零序電抗器的電阻，KΩ；RJ－繼電器線圈的電阻，KΩ；而對于某個確定的檢漏繼電器來說R0、R3、RJ是固定的，IJ的值是調定的，因此只要改變E就能改變R切值。這樣可根據阻值大小適當調節檢漏繼電器內部整流橋前變壓器輸出的抽頭位置，實際上就是改變了E或R切的值，直至滿足要求為止。④、JL82型檢漏繼電器網路切斷電阻值的整定該試驗與JY82型檢漏繼電器網路切斷電阻值的校驗大體一樣(試驗方法及原理請參見②中所述)只不過在整定RC值時不是改變檢漏繼電器內部整流橋前變壓器輸出的抽頭位置，而是調整JL82型繼電器內部的電位器W1(請參見該型號的檢漏繼電器所付電路圖或參考該型號繼電器的其他資料)直至滿足要求為止。⑤、檢漏繼電器動作時間的測試為便于試驗減少接線不便的麻煩，

<海北>天正華意電氣設備有限公司 SF6氣體密度繼電器檢定裝置海北
SF6氣體密度繼電器檢定裝置海北 <海北>天正華意電氣設備有限公司

海北熱繼電器測試儀保修條件本測試儀自發貨之日起十二個月，用戶若在嚴格遵守本公司規定的使用、運輸、保管的條件下，發現問題本公司給予免費維修，終生維護。 SF6電氣產品已廣泛應用在電力部門、工礦企業，促進了電力行業的快速發展。如何保證SF6電氣產品的可靠運行已成為電力部門的重要任務之一。SF6氣體密度繼電器是SF6電氣開關的關鍵元件之一，它用來檢測SF6電氣設備本體中SF6氣體密度的變化，它的性能好壞直接影響到SF6電氣設備的可靠運行。安裝于現場的SF6氣體密度繼電器因不經常動作，經過一段時期后常出現動作不靈活或觸點接觸不良的現象，有的還會出現溫度補償性能變差，當環境溫度變化時容易導致SF6氣體密度繼電器誤動作。因此原電力部制定了DL／T596—1996《電力設備性試驗規程》。該試驗規程規定：各SF6電氣開關使用單位應定期對SF6氣體密度繼電器進行校驗。從實際運行情況來看，對現場的SF6氣體密度繼電器進行定期校驗是防患于未然，保障電力設備可靠運行的必要手段之一。SF6氣體密度繼電器校驗儀（以下簡稱校驗儀），是一種智能化的SF6氣體密度繼電器校驗儀器。該校驗儀采用嵌入式微處理器，能對各種SF6氣體密度繼電器進行性能校驗，以及對SF6氣體任意環境溫度下的壓力進行標準換算的一種便攜式工具。主要用于SF6氣體產品的生產、維護與監測。特別適宜電力系統，為SF6電氣產品的生產、運行、預試和維護提供方便。在密封容器中，一定溫度下的SF6氣體壓力可代表SF6氣體密度。

<海北>天正華意電氣設備有限公司 SF6氣體密度繼電器檢定裝置海北

海北熱繼電器測試儀溫度修正按或、?鍵更換輸入域，按F1、F2增減數值，按OK鍵保存數據，按ESC鍵返回主界面。說明：當溫度或壓力出現線性偏差時，可在此修正數據。6.儲氣瓶使用方法1、在進行測試前首先檢查氣瓶內有無氣體，首先將減壓閥出氣閥門關閉，打開總閥門，壓力表的指示值即是瓶內壓力，（如瓶內氣體低于測試需要的壓力，一般0.7MPa時，需對氣瓶進行充氣后方可使用）。2、測試準備完畢后，將儀器所配專用管路與氣瓶連接好，依次打開總閥門、出氣閥門，即可使用。3、儲氣瓶充氣方法：出廠前已經將氣體充滿，如用完后可以用配備的充氣連接裝置對氣瓶進行充氣。首先將減壓閥接鋼瓶接頭選擇為合適接頭（一般為編號14），將降壓閥連接到氣源鋼瓶上，將充氣接頭（編號13）接到儲氣瓶上，用充氣管道連接減壓閥和儲氣瓶。打開氣源鋼瓶的總閥門，調節減壓閥使出氣壓力為1.5MPa左右，打開儲氣瓶的總閥門，開始充氣。當感覺不到氣體流動后（大約1分鐘左右），依次關閉氣源鋼瓶總閥門、氣源閥門和儲氣瓶總閥門。7.注意事項1、使用前應先查看內置電源是否欠壓，如欠壓應及時充電。通上電源后儀表面板上的‘電源’‘充電’批示燈會點亮，電池充滿后充電批示燈熄滅。

<海北>天正華意電氣設備有限公司

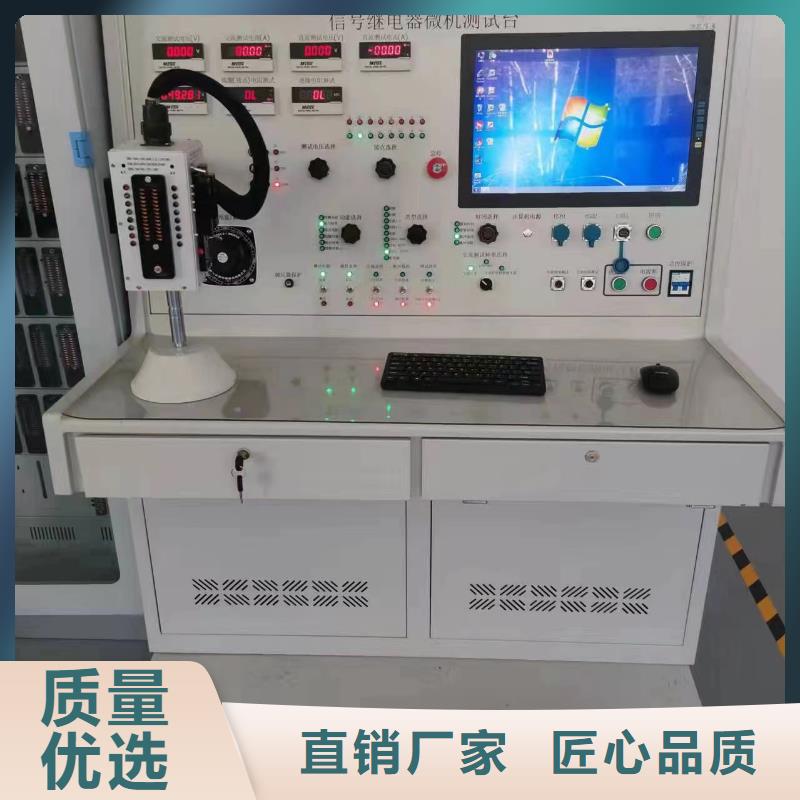

海北熱繼電器測試儀簡介：繼電器綜合測試臺是青島天正華意電氣設備有限公司以《信號維護規則》為標準，根據用戶提出要求，并結合當前現場實際應用要求，突破了以往繼電器測試臺的開關多，測試盒和測試步驟多的缺點，開發研制的新一代信號繼電器綜合測試臺。它具有測試功能齊全、操作簡單方便、測試精度高等特點，并可以完成插入式和非插入式繼電器測試。是目前國內智能化的一款繼電器測試臺。本測試臺采用數字式儀表讀數，測試線圈電阻、接點電阻儀表直接讀取測試結果，無需換算，測試一體化設計，只要將繼電器插入調試盒插座即可，完全由電腦操作，達到只用鼠標選擇繼電器型號就可完成全部測試功能，無需記憶繁雜的測試步驟，就可輕松測試。設備維護簡單方便，性能穩定，可靠。適用于各種型號繼電器的檢修和測試、出所驗收，全自動、高精度、高測試速度一個插座測試所有繼電器，電壓調節采用工業PLC進行調節，無需人工調節，具有測試數據查詢、打印等功能。為了更加直觀的進行測試和檢測、維修繼電器，

SF6氣體密度繼電器檢定裝置海北

海北熱繼電器測試儀接通或斷開充電電源時應先關閉儀表上的電源開頭，否則有可能損壞儀器而不能正常的使用！！配有打印時請別在充電情況下打印，以避免因電源負載過大而損壞。長期不使用時2-3個月應充放電一次，以延長電池壽命。2、校驗前應先確認被校表不帶電源后在連接。3、本儀器屬于精密儀器，在使用、運輸過程中應避免強烈震動。4、本儀器自校功能的設計是為了便于中試人員或使用單位專業調校人員使用，如非專業人員使用此功能會影響儀器的精度。5、嚴禁使用帶有雜質的氣源6、測試管路中嚴禁進入油污8.常見問題解答8.1、實驗前的準備工作？答：1、檢查儀器電池是否有電，應及時充電。2、檢查過濾接頭，是否齊全。3、檢查儲氣瓶內氣體壓力，不足時充好氣，可以是SF6或N2，充氣壓力≤1.5MPa；8.2、如何給儲氣瓶充氣？充到什么程度為宜？答：1、將隨機配的減壓閥接到氣源鋼瓶上，將充氣接頭連接到儲氣瓶上，通過隨機配的充氣管道與儲氣瓶直接相連，慢慢打開減壓閥，開始充氣，可以是SF6、N2等氣體。2、儲氣瓶內壓力一般可以充到1.5MPa；充一次氣可以做幾十次試驗。8.3、如何打印測試結果？更換打印紙及色帶？答：1、打印測試結果時，采用外接交流電，在歷史查尋中直接打印即可。2、打印紙和色帶是打印機的耗材，根據使用情況更換。打印機在面板上可以直接更換紙和色帶。更換過程中，如有疑問可直接與打印機廠家(北京煒煌)聯系或中有詳細說明。

<海北>天正華意電氣設備有限公司
<海北>天正華意電氣設備有限公司 SF6氣體密度繼電器檢定裝置海北

海北熱繼電器測試儀設定檢測次數:確定選擇溫度模式:系統34.1選擇信號模式:單信號確定退出圖４在該界面中，首先設置“檢測次數”，有１、２、３三種選擇。該選項用于設置充放氣的循環次數。接下來的“選擇溫度模式”菜單用于選擇系統采集溫度的方式，有“系統”和“手動”兩個選項。“系統”是指由系統自帶的傳感器感測環境溫度；“手動”是指由用戶用紅外測試密度繼電器的內部溫度，然后手動輸入。溫度設置完成后進入“選擇信號模式”菜單。該菜單有三個選項，分別是“單信號”，“單閉鎖”和“雙閉鎖”。下面分別對三個選項進行詳細說明。單信號：選擇單信號時，只能有一個測試信號接入儀器，單報警、單閉鎖１和單閉鎖２任選其一，由物理連接決定，系統自動識別。單閉鎖：選擇單閉鎖時，系統有兩個測試信號接入儀器，其中必須有單報警，而單閉鎖１和單閉鎖２任選其一，此時系統同時測試兩個信號。雙閉鎖：選擇雙閉鎖時，三個信號必須同時接入系統，此時系統同時測試三個信號。設置完該界面的所有選項后進入主測試界面，如圖５所示。＊＊年＊＊月＊＊日報警回復值報警值Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000閉鎖回復值 閉鎖值1Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000閉鎖回復值2 閉鎖值2Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000準備完畢… 開始存儲打印退出圖５外界氣路均準備好以后，點擊“開始”，系統會按前面設定的檢測方式自動完成全部檢測。

海北熱繼電器測試儀導入數據。點擊 “文件”下拉菜單，再點擊“導入數據”按鈕，如圖所示。此時可將儀器直接存儲到U盤的EXCEL格式的數據導入到軟件界面，如圖所示。點擊“導入數據”按鈕后，彈出對話框，此時可選擇要導入的文件。點擊“打開”按鈕后，數據顯示在軟件界面上，便于直觀分析或生成報表，如圖所示。（6）生成報表。當軟件界面上顯示有效數據后，點擊“生成報表”按鈕，彈出如下對話框。可以根據需要修改報表中的標題、校驗單位、送檢單位等基本信息。點擊確定，即可進入測試報告打印預覽頁，打印預覽頁顯示的測量數據為你選擇“生成報表”時軟件界面上的測量數據，測試報告是以A4 紙的形式展示。如下圖所示。聯機失敗，數據未上傳至計算機，此時信息區中顯示“通信中斷”如下圖所示。如果出現聯機失敗的界面可能為以下四種情況：1) 儀器開機后沒有進入計算機通信界面；2) USB數據線連接不穩定；3) USB驅動程序沒有正確的安裝；4) 安裝USB 驅動程序后，沒有重新拔插USB 數據線。USB驅動程序安裝說明1、USB驅動程序的安裝（WIN95、WIN98＆ME、WIN2000）1.1首先不要將電腦連接儀器，在隨機光盤中找到USB210驅動，點擊USB210_Setup.exe文件（如圖15）1.2 安裝完成彈出安裝成功窗口1.3將電腦與儀器連接，在Windows的“設備管理器”中查看，如圖，在工具軟件中可以使用圖中所示的端口號進行通信。2、USB驅動程序的安裝（WINXP）2.1首先不要將電腦連接儀器，在隨機光盤中找到USB210驅動，點擊USB210_Setup.exe文件（如圖15）2.2 安裝過程中會彈出通過windows徽標測試的窗口，點擊“仍然繼續”即可。

<海北>天正華意電氣設備有限公司 SF6氣體密度繼電器檢定裝置海北

?海北熱繼電器測試儀智能型密度繼電器校驗儀功能特點：1．密度繼電器校驗儀采用32位ARM單片機和TI公司的高速信號處理芯片進行檢測與控制，集成程度高。機電一體化設計，精度高，重復性好，可靠性高。2．配置了單色液晶屏和軟鍵盤人機接口，操作簡單、界面美觀，所有參數及狀態一目了然。3．自動完成壓力測量和20℃值轉換，從而完成了壓力、溫度間的動態自動補償。并顯示被測環境溫度下的壓力、20℃時環境溫度下的壓力、環境溫度。徹底解決了SF6氣體密度繼電器現場校驗難的問題。4．所有測試過程自動由儀器完成，不用人工干預，避免了繁瑣的人工氣路調節操作。5．漢字報表式打印測試結果，并對試驗結果進行智能分析。6．USB通訊接口可上傳測試數據到計算機及USB拷貝接口可用U盤直接拷貝測試數據，同時能存儲100次試驗結果，并具有掉電數據保護功能，可隨時查詢和打印以前的試驗結果。7．校驗過程中無需恒溫室，可以在任意有效溫度范圍內對SF6氣體密度繼電器、壓力表進行校驗。8． 配有多種型號過渡接頭，大多數型號開關的密度繼電器不用拆卸即可進行現場校驗。9． 校驗過程中不浪費SF6氣體，測試成本低，對環境無污染。10．具有在線修改系統時鐘的功能。11．具有在線修改系統壓力功能，可以現場修正。12．核心元器件采用原裝進口元件，性能可靠。13．能同時測試一組報警信號、二組閉鎖信號。
