烏魯木齊電器綜合試驗臺測試臺可對所有的AX系列繼電器，電源屏系列繼電器，傳輸繼電器，時間繼電器，交流燈絲轉換繼電器動態繼電器進行測試，同時可根據用戶的具體需求進行功能擴展。6.大量采用數字模塊，使整個測試及數據管理過程更加智能化，同時采用冗余容錯技術，使測試臺的測試過程更加穩定、準確。七、繼電器的測試方法：1.將測試臺電源線接好后，按下“電源通”按鈕，使測試臺通電，如果測試臺測試完畢需要斷電，按下“電源斷”按鈕即可。2.選擇被測試信號繼電器的型號，將被測繼電器插在測試盒的繼電器插座上。（測試盒上有兩個測試插座，一個測試，另外一個備用，但不能同時插兩臺繼電器）3.將測試盒用航空插頭連接線盒測試臺連接即可。4.打開電腦進入軟件程序，選擇測試繼電器型號即可進行測試。 八、繼電器測試軟件使用說明：1.在電腦桌面上找到繼電器測試程序，用鼠標雙擊，輸入密碼即可進入測試界面。（密碼默認為000000）2.選擇要測試的繼電器型號，在界面的左下角點擊進入即可。選好之后點擊“確定”，就可以進入測試界面。

烏魯木齊發電機滅磁過壓保護測試裝置

烏魯木齊電器綜合試驗臺繼電器測試軟件使用說明：1.在電腦桌面上找到繼電器測試程序，用鼠標雙擊，輸入密碼即可進入測試界面。（密碼默認為000000）2.選擇要測試的繼電器型號，在界面的左下角點擊進入即可。選好之后點擊“確定”，就可以進入測試界面。3.當選擇好測試型號后，程序默認的是先測試“電氣特性”，只需點擊界面上的“自動測試”即可開始測試，如果需要測試“機械特性”，只需要在測試界面的下面找到“機械特性”，用鼠標進行點擊即可進入“機械特性”的測試界面，進入界面后如需測試，只需點擊界面上的“自動測試”即可開始測試。接點壓力的測試需要人為的把測克計放在需要測試的繼電器接點上，用鼠標點擊界面右邊的1Q到8Q，1H到8H進行取數即可完成測試。如果需要中斷測試，只需在測試過程中點擊“中斷測試”即可。以上的自動測試電腦會自動完成，用戶只需等待即可。用戶如想要進行單次測試，只需要點擊相應的黃色的測試項目，即可進行單相測試。4.測試完成后軟件會自動提示用戶是否需要保存數據，如果需要，用戶只需點擊界面下面的“數據保存”即可，為了以后的管理方便，建議用戶將數據保存里的數據進行填寫。

<烏魯木齊>天正華意電氣設備有限公司
烏魯木齊發電機滅磁過壓保護測試裝置 <烏魯木齊>天正華意電氣設備有限公司

烏魯木齊電器綜合試驗臺、面板介紹圖1面板介紹如圖1。1、儀器接地端（系統地）2、外接電源 （試品為交流時，外接電源接交流） 3、控制接口 （控制開關動作，及開關狀態反饋。） 4、報警 （聲光報警，當操作過程出現錯誤或磨合完畢時，聲光提示）5、液晶顯示屏（人機對話窗口） 6、電壓調節 （調節內部直流電壓）7、按鍵 （用于設定參數和操作）8、電源開關 （系統電源開關）9、AC220V 電源插座 （系統電源輸入）四、外接電源接口說明圖2外接電源接口說明如圖2。1、默認使用內部電源，外接電源可不接，當需要交流輸出時，需要外接電源。外接電源輸入為交流時輸出為與之電壓相同的交流。2、外接電源的外部需接保險或空開進行短路保護，儀器內部沒有短路保護。3、電源輸入電壓為280V。4、直流輸入時1腳為正，2腳為負。5、電源輸入為交流時可用交流調壓器。四、控制接口說明圖3控制接口說明如圖3。（一）控制信號接口各引腳說明。1腳合閘（直流時為正）2腳分閘（直流時為正）3腳公共端（直流時為負）4腳儲能（直流時為正）5腳開關狀態（必須接空接點，不能外加電源）6腳輔助開關狀態（必須接空接點，不能外加電源）7腳狀態公共端（必須接空接點，不能外加電源）（二）合閘，分閘輸出電流為10A。（三）開關狀態和輔助開關狀態的輸入必須接空接點，不能外加電源。（四）當不需要檢測輔助開關時，輔助開關狀態6腳可以不接，懸空。

烏魯木齊電器綜合試驗臺可以試驗的繼電器型號包括但不限于：GE系列:MCRC040、MCRC031、MCRC022、CL04 D311MWJ-RAIL、CL04 D310MWJ-RAIL、CL00 D320TWJ-RAIL、CL00 D301TWJ-RAIL、CK08BE411N、CK08C E311MWJ-RAILAEG系列:SH8.80、SH8.62、SH8.44、LS18K.00DWJSMITT系列: B400-115EG-S-V、D8-U204、D-U204、CU-U204、TDE-U204、TDB4-U204、WDE4-U204Schleicher系列：NGZP32、LC1D18FD、LC1DT25FDMS系列：LTHS400 1P二、新設備方案實現1、設備組成部分 根據客戶要求，我司配振動臺（夾具臺）1臺、高低溫箱1臺、阻性負載箱1臺和標準電腦桌（計算機程序控制）1臺；2、振動臺和高低溫箱圖片（方案一：圖片僅供參考，以實物為準） （方案二：圖片僅供參考，以實物為準）（電源阻性負載圖片，僅供參考，以實物為準）3、設計原理圖（設計原理圖：圖片僅供參考，以實物為準）4、以往測試樣件（樣件一） （樣件二） 樣件三）三、設備功能1、根據客戶指定要求，在不同振幅、頻率、溫度（高溫80攝氏度，低溫負40攝氏度）情況下，通過調整（阻性）負載大小，實現常開或常閉觸點電壓降檢測（軟件編程設計量程，超過設計理論量程，自動聲光報警）；

<烏魯木齊>天正華意電氣設備有限公司 烏魯木齊發電機滅磁過壓保護測試裝置
<烏魯木齊>天正華意電氣設備有限公司

烏魯木齊電器綜合試驗臺、將試驗臺面板上的轉換開關撥到自動位置。⑤、鼠標左鍵雙擊測試軟件快捷方式 ，打開測試軟件主界面如圖1所示。圖1 測試軟件主界面⑥、選擇“測試型號”，選擇后可進行手動測試和自動測試。注意以下幾點：(1).軟件啟動時可以自動定位儀器串口位置。要求是：在開啟軟件之前應首先開啟儀器。如果打開軟件時，儀器未打開，可先關閉軟件，待開啟儀器后再打開軟件。也可手動點擊子菜單中“設置串口”，打開界面如下，進行手動選擇設置。圖2 串口設置(2).選擇適合當前電機的參數合格判斷標準的“測試型號”，如需新建或修改則點擊主界面上“”按鈕。進行測試參數標準設置，保存并退出，如圖3所示。圖3 測試型號設置界面(3).編號產生規則。編號為：年＋月＋六位整數。就是記錄當月的測試個數。編號自動增加，保證一個月內編號不重復。當到達新的一個月，六位數重新從零開始累加。a)軟件開始測試后，注意以下兩點：(1).如果選擇了“手動測試”；將手動選擇測試項目，點擊軟件主界面上的測試項目按鈕后則一直處于測量狀態，直到點擊“”按鈕。對于“電阻”和“匝間”項目，測試開始后對主項進行測試。如果需要調節絕緣電壓，就點擊“”按鈕，進入絕緣測試狀態，這時去調節電壓，調整完成后，點擊“復位”即可完成絕緣電壓設置。

烏魯木齊發電機滅磁過壓保護測試裝置

烏魯木齊電器綜合試驗臺型號選擇完成后退出型號設置界面。（如果沒有當前被測件型號，需要添加新型號。添加方式見6.2.3）如圖6-2-5所示圖 6-2-56.2.3、型號設置在進行新型號繼電器實驗之前需要添加繼電器型號，以方便后續使用，添加型號界面如圖6-2-7所示：圖6-2-7進入設置界面以后，首先檢查左側列表中是否已有當前型號，如果有就左擊選取型號后，點擊【選定返回】按鍵繼續試驗。如果沒有當前型號，就點擊【添加型號】按鍵，根據當前型號參數填寫或選擇測試參數，設置完成后點擊【確定添加】按鍵。添加完成后再點擊【系統參數】按鍵，根據繼電器說明書設置測試結果的判斷標準，完成后點擊【確定】返回添加界面，再點擊【選定返回】繼續測試。當型號參數有變化或需要修改測試參數時，先左擊選定型號，然后點擊【修改型號】，修改完成后點擊【確認修改】按鍵，完成操作。6.2.4、詳細說明普通繼電器1.參照手動測試時步驟接好測試線。2.將面板檔位打到自動測試檔3.在軟件上選擇普通繼電器型號。4.測試項如圖所示：5.根據被測件型號設置好對應參數。6.首先點擊“線圈電阻”按鈕測試線圈電阻。7.然后點擊“觸點狀態”測試剩余項。點擊“吸合釋放測試”，系統將進行吸合釋放測試。測試開始時，電壓從0V開始逐漸上升，上為“額定電壓”。當繼電器吸合時，系統記錄當前電壓以及電流。根據提示，之后進行降壓操作。

<烏魯木齊>天正華意電氣設備有限公司 烏魯木齊發電機滅磁過壓保護測試裝置

烏魯木齊電器綜合試驗臺繼電器綜合性能試驗專機方案一、客戶要求1、用途用于對地鐵車輛用各種電磁式繼電器、接觸器進行檢測。2、技術特點用于地鐵車輛用各種繼電器的線圈特性、觸點特性、負載電流能力測試，進行振動模擬試驗連續通斷電試驗，自動出具繼電器性能評估報告。適用于各種電磁繼電器在高、低、常溫下的常閉、常開觸點的篩選，有效剔除失效的繼電器。 試驗原理和技術指標符合相關標準和行業標準。 系統具有實時、并行、動態監測多50個繼電器的測試功能。可程序設置測試繼電器數量、試驗次數、動作速率、繞組電壓、停機方式等各種試驗條件。 并具有過流和短路保護功能。 可實時記載每組觸點多達100次的失效記錄。 試驗臺控制繼電器開關使用的控制模塊需同時提供編程軟件及相關數據線，通過數據線可以實現控制模塊內控制程序的讀出和寫入。控制模塊電源為DC24V。提供繼電器的線圈的電源需同時提供DC110V和DC24V雙路輸出，一路提供測試繼電器用，另一路供控制模塊使用。電源模塊本身具有過流和短路保護。配置5米電源線，按地面布置明線進行布線，并配置鍍鋅鋼管進行防護，做好絕緣防護工作。

<烏魯木齊>天正華意電氣設備有限公司 烏魯木齊發電機滅磁過壓保護測試裝置

烏魯木齊電器綜合試驗臺可以試驗的繼電器型號包括但不限于：GE系列:MCRC040、MCRC031、MCRC022、CL04 D311MWJ-RAIL、CL04 D310MWJ-RAIL、CL00 D320TWJ-RAIL、CL00 D301TWJ-RAIL、CK08BE411N、CK08C E311MWJ-RAILAEG系列:SH8.80、SH8.62、SH8.44、LS18K.00DWJSMITT系列: B400-115EG-S-V、D8-U204、D-U204、CU-U204、TDE-U204、TDB4-U204、WDE4-U204Schleicher系列：NGZP32、LC1D18FD、LC1DT25FDMS系列：LTHS400 1P二、新設備方案實現1、設備組成部分 根據客戶要求，我司配振動臺（夾具臺）1臺、高低溫箱1臺、阻性負載箱1臺和標準電腦桌（計算機程序控制）1臺；2、振動臺和高低溫箱圖片（方案一：圖片僅供參考，以實物為準） （方案二：圖片僅供參考，以實物為準）（電源阻性負載圖片，僅供參考，以實物為準）3、設計原理圖（設計原理圖：圖片僅供參考，以實物為準）4、以往測試樣件（樣件一） （樣件二） 樣件三）三、設備功能1、根據客戶指定要求，在不同振幅、頻率、溫度（高溫80攝氏度，低溫負40攝氏度）情況下，通過調整（阻性）負載大小，實現常開或常閉觸點電壓降檢測（軟件編程設計量程，超過設計理論量程，自動聲光報警）；

烏魯木齊電器綜合試驗臺本試驗臺驗收標準按招標文件所列技術標準及要求，及現行、行業、（原）鐵道部有關標準和要求執行。5.我公司負責設計、制造、運輸（至指定地點，含裝卸、搬運就位）、安裝調試（含基礎修改、線路敷設）、驗收交接、易損件的提供、人員培訓、應用軟件和數據庫升級擴充、售后服務等，為交鑰匙工程。報價包含上述內容，含稅，開具增值稅專用發票。地鐵電器元件綜合試驗臺技術方案5 試驗系統原理說明圖1 試驗系統原理框圖由圖1原理框圖看出三相電壓其中一路經調壓器將三相AC380V電源變成0-430V可調電壓，送入升流器變成AC0-100A可調電流源給被試品提供試驗所需電源；另一路三相電壓經變壓器將AC380V電壓變成550V電壓經整流后變成750V直流電壓供給被試直流傳感器、漏電流傳感器、TH-III DC600V在線絕緣檢測裝置、直流開關、直接接觸器提供試驗電源；另提供DC0-150V直流電壓給試驗電壓范圍在（0-150V）范圍內的直流傳感器提供試驗電源；儀表采集被試品的電流，電壓信號與試驗臺標準傳感器比較，取二個傳感器的的值進行比較計算得出線性度：取直流源直流電流信號經漏電流傳感器測試TH--III DC600V在線絕緣檢測裝置動作性。

<烏魯木齊>天正華意電氣設備有限公司 烏魯木齊發電機滅磁過壓保護測試裝置

烏魯木齊電器綜合試驗臺.測試臺可對所有的AX系列繼電器，電源屏系列繼電器，傳輸繼電器，時間繼電器進行測試，同時可根據用戶的具體需求進行功能擴展。6.大量采用數字模塊，使整個測試及數據管理過程更加智能化，同時采用冗余容錯技術，使測試臺的測試過程更加穩定、準確。為了方便的用戶實際試用，在臺板上固定有一套數字萬用表，參數如下：1）顯示分辨率： 5.5 位分辨率2）測量參數：直流伏、交流伏、直流安、交流安、電阻、電容、頻率、溫度。3）直流電壓范圍：400mV~1000.00 V；準確度：0.025％RD＋0.002％FS4）電壓交流范圍：400 mV 至 750 V；準確度：3.0％ RDG ＋0.05％ FS5）電阻范圍： 400Ω至 250MΩ 電流交流：范圍：20 mA 至 10A，精度： 3％ RDG ＋ 0.05％ FS電流直流：范圍：20 mA 至10 A，精度：0.250％ ＋ 0.007％ FS七、繼電器的測試方法：1.將測試臺電源線接好后，按下“電源通”按鈕，使測試臺通電，如果測試臺測試完畢需要斷電，按下“電源斷”按鈕即可。2.按下“電腦電源”，測試電腦上電。3.選擇被測試信號繼電器的型號，將被測繼電器插在測試盒的繼電器插座上。（測試盒上有兩個測試插座，一個測試，另外一個備用，但不能同時插兩臺繼電器）4.將測試盒用航空插頭連接線盒測試臺連接即可。5.打開電腦進入軟件程序，選擇測試繼電器型號即可進行測試。

<烏魯木齊>天正華意電氣設備有限公司 烏魯木齊發電機滅磁過壓保護測試裝置

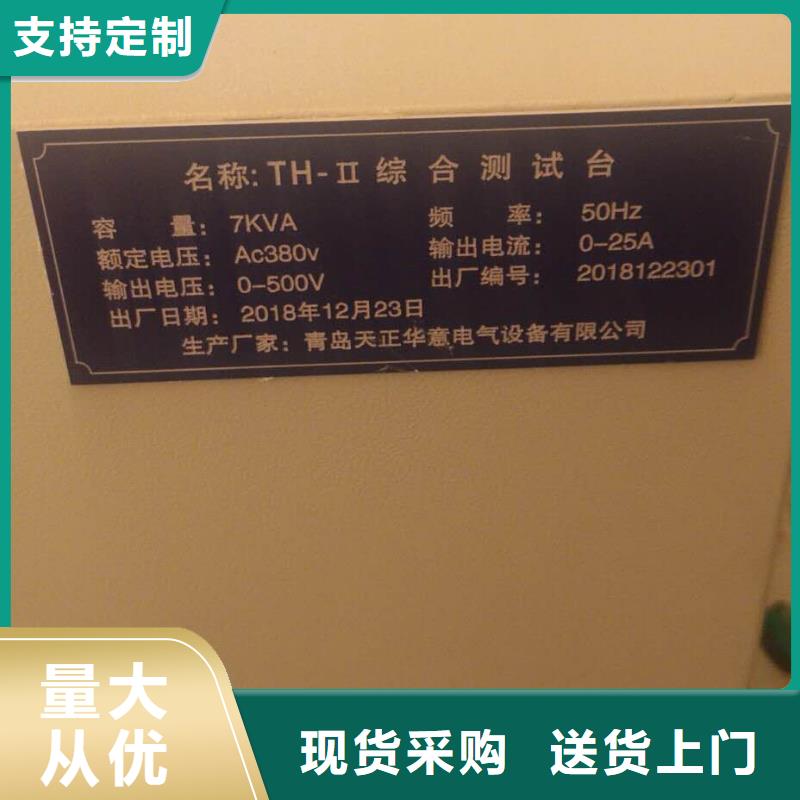

烏魯木齊電器綜合試驗臺TH-II成 套 設 備 綜 合 測 試 臺使用說明書青島天正華意電氣設備有限公司一、公司簡介：青島天正華意電氣設備有限公司是一家專業從事電氣技術研究、電器校驗臺制作、儀器儀表開發、微型計算機技術應用的高新技術企業，公司自創辦以來，采用先進的管理方式，注重新產品的開發和高新技術的應用，所生產的產品一直以的品質和的售后服務而享譽業內。二、產品概述：TH-II型成套設備綜合測試臺（以下簡稱測試臺）是我公司根據相應的標準和用戶的特殊要求而開發的一種新型測試臺，本測試臺由調壓器、電流表、電壓表、電壓表、按鈕指示燈等新型元器件組合而成，可供成套設備生產廠家或有關質檢部門成套設備的綜合特性進行綜合測量和簽定分析。三、設備工作環境：1、周圍環境溫渡上限不超過45℃；2、周圍環境溫渡下限不低于-5℃；3、相對濕度20％—80％；4、電源輸入線徑≥2.5㎜2；5、設備周圍應無強烈的機械振動沖擊，無大量灰塵及腐蝕性氣體，無強烈的電磁干擾及其它輻射干擾。四、技術參數：4.1提供可調電壓：三相AC0-500V連續可調； 4.2提供的直流電壓：單相DC：0-220V；連續可調4.3提供的交流電壓：單相AC：0-220V；連續可調4.4提供的測試電流：單相：AC：0-25A；連續可調4.5提供固定式380V輸出。
