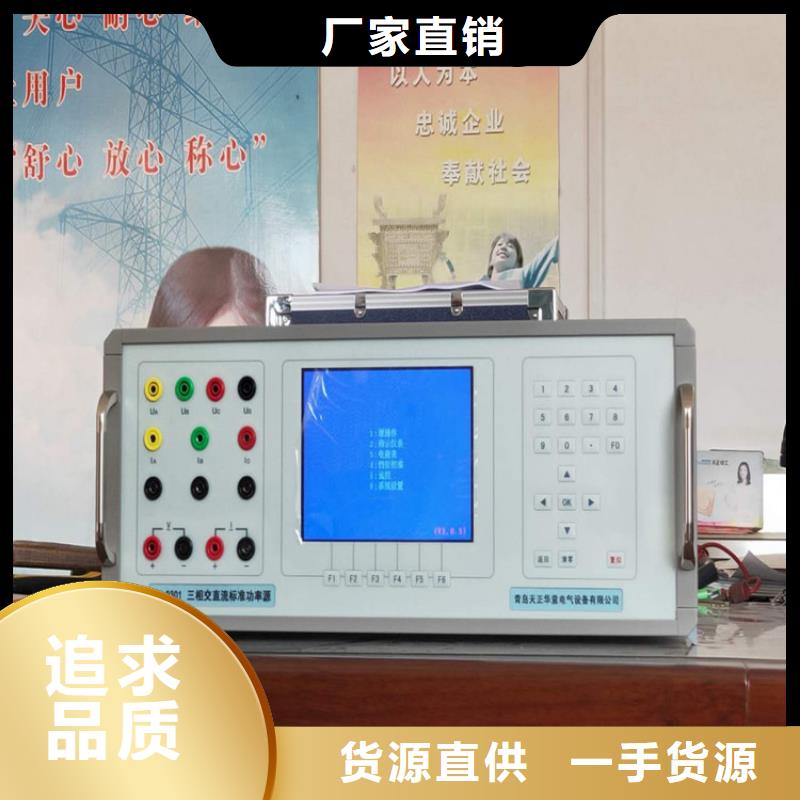

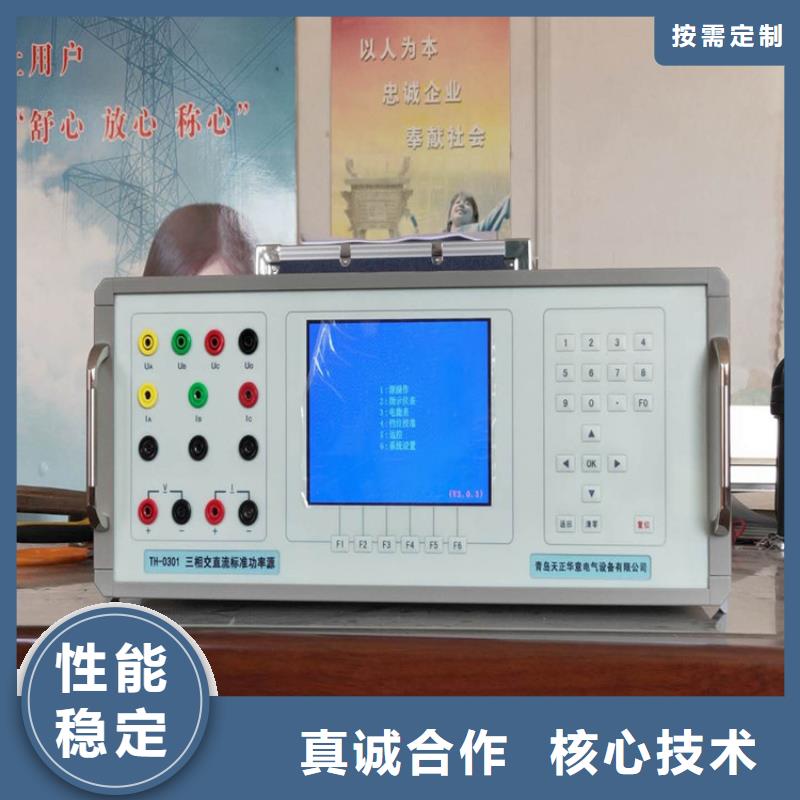

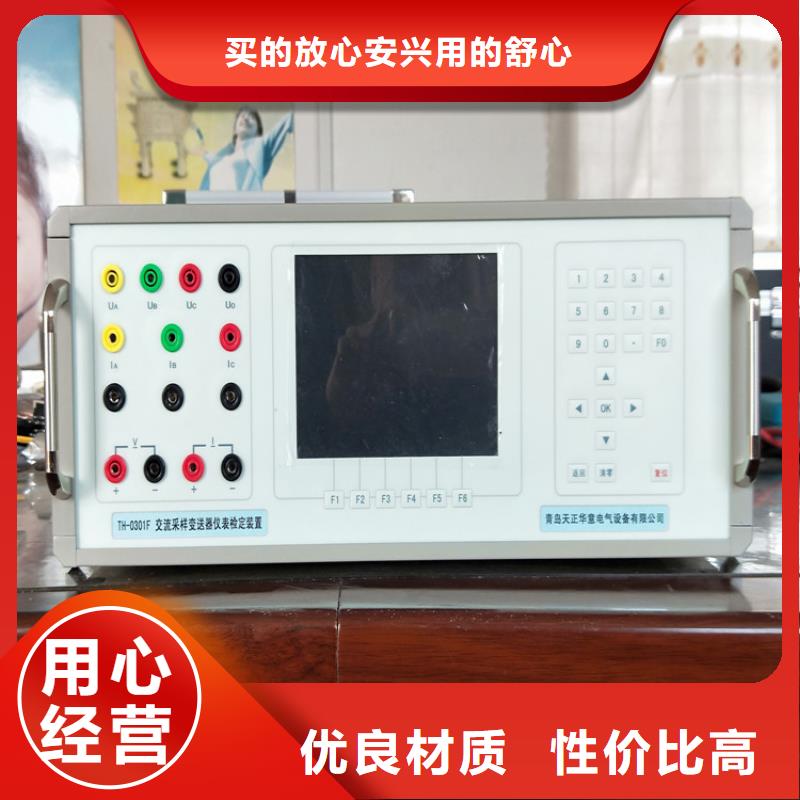

赤峰多功能校準儀 電源狀態區屏幕的下方，有六個圓圈，分別對應三相電壓、三相電流的輸出狀態，如果顯示白色，表示沒有輸出，如果有對應的顏色，表示該相處于輸出狀態，黃、綠、紅或者紅、黃、藍分別代表L1 L2 L3。圓圈的右邊的數字表示的是當前裝置的高頻輸出脈沖的電表常數，單位是imp/Kwh或imp/Kvarh，它的大小與當前裝置的電流檔位有關，右邊顯示當前所處于的界面名稱。3.2 按鈕可以進入S]界面，如圖3-4；再次按按按鈕可以進入Set Parameter [II]界面 如圖3-5；再次按按按鈕可以進入Set Parameter [III]界面 如圖3-6。圖3-5Set Parameter [ I]界面主要是根據被校驗電表的信息，用戶要確定電源將要輸出的參數，在輸出設定區它被分為左右兩部分。 左邊是根據被校表的情況，觸摸液晶屏選擇3P4W、 3P3W、 1P 三種相線中的一個，3P4W表示三相四線、3P3W表示三相三線、1P表示單相；P、Q 只能選擇一種，P表示校驗有功表，Q表示校驗無功表；也只能選擇一種，Forward表示正向，Reverse表示反向。注意當選擇“P”時，輸出顯示區中的值將顯示有功的功率因數；當選擇“Q”時，值將顯示無功的功率因數。ABC、 ACB 分別表示正相序和逆相序，只有在三相四線的情況下可以選擇逆序；Internal、 External表示在校驗電表誤差時，是使用本機當做標準還是用外配標準表的輸出脈沖作為校驗標準，儀器默認內置，只有在特殊情況下才能使用External的功能。右邊是輸入電表的額定電壓、電流值（注意這里的電壓值是相-中性的電壓值），以及電能表電流值。U1、U2、 U3、I1、I2、 I3右邊的數字框；表示電源將要設定輸出的三相額定電壓、電流值。通過觸摸可以選中U1、U2、 U3、 I1、I2、 I3左邊的方框，某一相被選上，則這一相的左邊方框變成；如果三相電壓或電流都被方框選中，只需輸入L1相的電壓或電流，另外兩相的輸出則于L1相相同，如果三相電壓電流左邊的方框沒有被選中，則表示三相可以各自輸入不同的數值，電源的三相就可以輸出各不相同的電壓或電流。

赤峰多功能校準儀輸出調節： 外控編碼器調節：將外控調節盒接到外控調節插頭上，開機，選擇需要測試的項目和量程，按動“通斷”按鍵，LCD屏顯示“通”，旋轉外控調節盒的粗細調編碼器，輸出將從小到大變化，按動“通”按鍵，LCD屏顯示“斷”，輸出為零，或者反方向旋轉編碼器，將輸出降為零。7.5.4.2面板按鍵數字調節：可通過面板上按鍵控制鍵調節輸出：1）“按位”調節，將開關撥到“位”側，按動LCD屏輸出值對應的上升、下降鍵，對應的位加1、減1，如果按動位，只能調節到滿量程值（或選擇量限值）的，以免誤操作損壞被檢表！2）“按百分比”調節，將開關撥到“％”側，按動LCD屏輸出值對應的上升、下降鍵，可按照選擇量限值（沒有設置，則為校準儀對應的量程值）與設置的步長（沒有設置，為10）共同調節。例如：如果量程值選擇5.00，倍率值選擇4，則按動10％上升鍵一次，輸出為5.00×1/4×10％＝1.25。7.5.5如果按動上升鍵、下降鍵一次，輸出將緩慢的上升、下降到量程值（設置量程值），可方便檢查指針表的卡針現象。7.5.6誤差的處理：按照外控調節或者按照面板按鍵調節的方式，使校準儀輸出為被檢表的實際值，按動誤差鍵，再按照以上調節方式使校準儀輸出為被檢表的測量值，此時，誤差窗口顯示被檢表的相對誤差。此點測試完成，按動誤差鍵退出，此時，校準儀恢復到設置值，可進行下一點的測試。例如：測試DC5V的誤差，使校準儀輸出DC5V，按動誤差鍵，調節校準儀的輸出，使被檢表顯示為5V，此時誤差窗口顯示被檢表5V的相對誤差。要進如行其他點的測試，可按動誤差鍵，重復上述過程即可！7.5.7每一次測量完畢，應按住下降鍵2~3秒鐘，使輸出回零后，再做下一次測量。7.5.8當出現“超載”時，LCD屏顯示“斷”校準儀進入保護狀態，輸出為零，此時請檢查輸出接線是否有誤，待查明原因以后，按通斷鍵，重新進行測試。

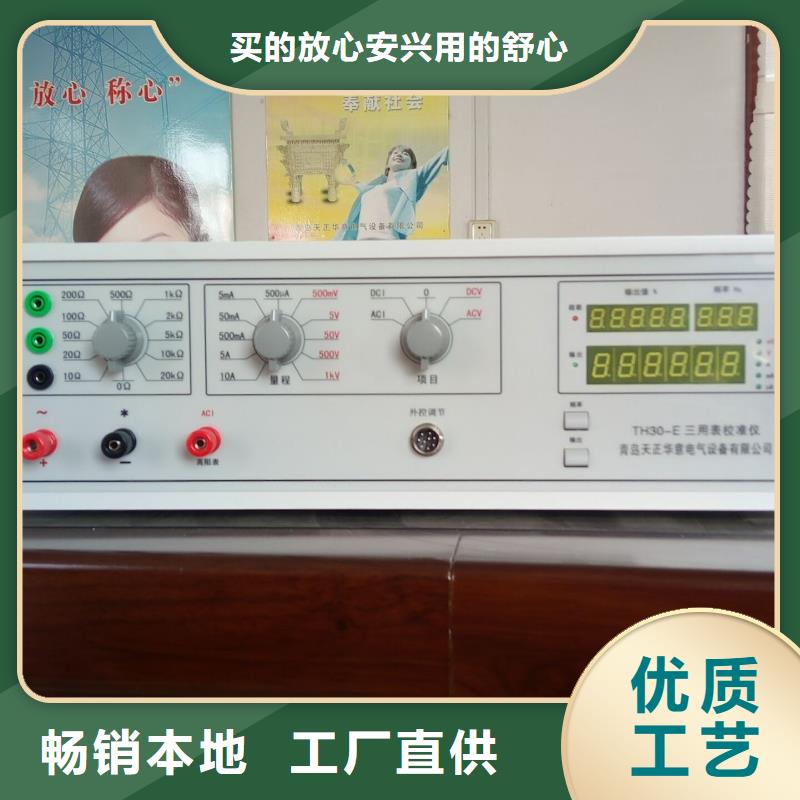

赤峰多功能校準儀使用細則： 儀器應安置于通風良好、無陽光直射、干燥、清潔的地方。電源電壓應為 避免電源波動較大的地方使用 開機前項目開關置于 位置，輸出端不要接上被檢儀表，以免檔位選擇不當損壞儀表，盡量避免頻繁開關機 電源插座上的地線應良好接地。 接通后面板上電源開關，根據被檢表的性能和量程選擇相應的項目、量限、步長，如果做交流項目檢測時，可按動頻率鍵（循環鍵）選擇相應的頻率，做直流項目檢測時；不能選擇頻率！所有電壓、電流只有通斷燈亮時才有輸出；當作中值電阻測試時，將項目開關轉到 端子輸出相應的中值電阻 頻率的選擇：按動頻率鍵（循環鍵），選擇相應的頻率 量限的選擇：根據被檢表的量程，選擇本校準儀的對應量程，按動量限鍵，量限循環顯示。 步長的選擇：按動步長鍵，循環顯示倍率值 此項功能主要用于分幾步輸出滿量限值 輸出調節 外控編碼器調節：將外控調節盒接到外控調節插頭上，開機，選擇需要測試的項目和量程，按動“通斷”按鍵，LCD屏顯示“通”，旋轉外控調節盒的粗細調編碼器，輸出將從小到大變化，按動“通”按鍵，LCD屏顯示“斷”，輸出為零，或者反方向旋轉編碼器，將輸出降為零。 面板按鍵數字調節：可通過面板上按鍵控制鍵調節輸出：1）“按位”調節，將開關撥到“位”側，按動LCD屏輸出值對應的上升、下降鍵，對應的位加1、減1，如果按動位，只能調節到滿量程值（或選擇量限值）的，以免誤操作損壞被檢表！2）“按百分比”調節，將開關撥到側，按動LCD屏輸出值對應的上升、下降鍵，可按照選擇量限值（沒有設置，則為校準儀對應的量程值）與設置的步長（沒有設置，為10）共同調節。例如：如果量程值選擇5.00，倍率值選擇4，則按動10％上升鍵一次，輸出為 如果按動上升鍵、下降鍵一次，輸出將緩慢的上升、下降到量程值（設置量程值），可方便檢查指針表的卡針現象 誤差的處理：按照外控調節或者按照面板按鍵調節的方式，使校準儀輸出為被檢表的實際值，按動誤差鍵，再按照以上調節方式使校準儀輸出為被檢表的測量值，此時，誤差窗口顯示被檢表的相對誤差。此點測試完成，按動誤差鍵退出，此時，校準儀恢復到設置值，可進行下一點的測試。例如：測試DC5V的誤差，使校準儀輸出DC5V，按動誤差鍵，調節校準儀的輸出，使被檢表顯示為5V，此時誤差窗口顯示被檢表5V的相對誤差。要進如行其他點的測試，可按動誤差鍵，重復上述過程即可！

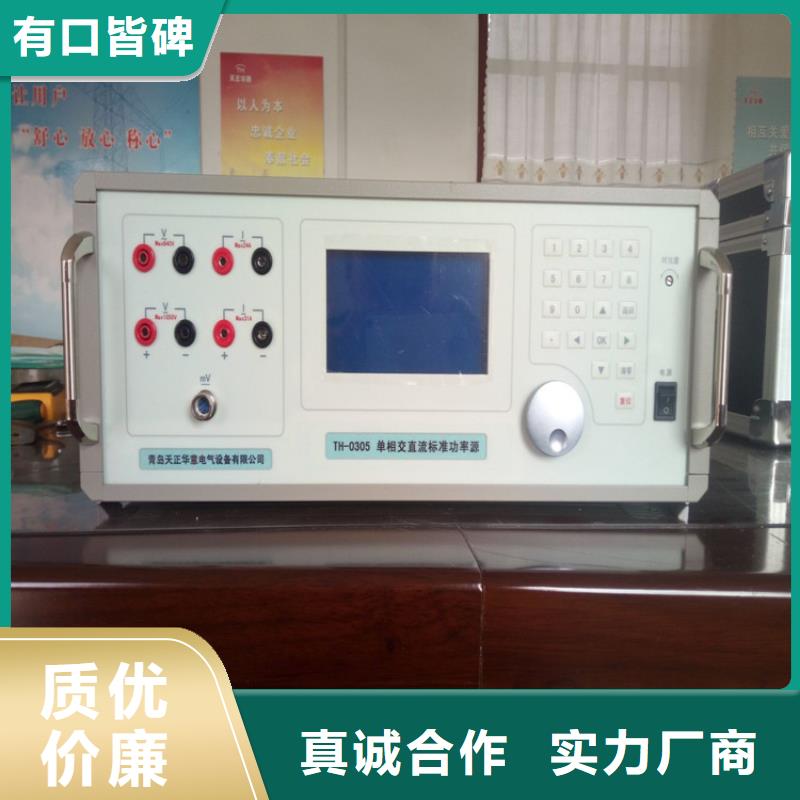

赤峰多功能校準儀 使用方法：3.1：開啟電源開關，預熱10分鐘。3.2：根據被測表連好輸出線，無論是電壓或者電流，紅色接線柱是正端，黑色接線柱是負端。3.3：按動輸出鍵，對應的指示燈亮。3.4：按動AC/DC鍵，選擇交流或者直流，AC狀態下指示燈亮，如果在交流狀態下，可按動頻率鍵選擇頻率，對應的指示燈亮，默認交流頻率50Hz。3.5：按照被測表按動電壓和電流對應的按鍵，可輸出相應的電壓和電流，相應的指示燈亮，顯示窗口顯示輸出值的大小。3.6：關機：按動輸出鍵，切斷輸出，關閉電源開關。3.7：當電壓短路、電流開路、過載時，本儀器自動保護，顯示“over”，請查明故障后，重新測試。3.8：當有外來干擾，工作不正常時，可按動復位鍵。四、注意事項：4.1：本儀器輸出電壓1kV，操作時注意，將后面板的接地端子接到大地上。4.2：切忌在有輸出時關斷電源開關，應先按動輸出鍵關斷輸出，再關閉電源開關。4.3：將被測表正確的連接在電壓和電流輸出端子，以免損害被測表。

赤峰多功能校準儀 注意事項：8.1當校準儀有輸出時，盡量避免轉動各種開關，以免損壞儀器和被檢表。8.2當使用外控調節時， 每次測量完畢，務必將輸出降為零8.3本校準儀輸出電壓1050V，操作時請注意人身。8.4輸出連接導線要有足夠的絕緣強度（1500V）和截面積（＞5平方毫米，20A輸出時應＞5平方毫米且要間斷使用。）8.5本校準儀不宜在相對濕度＞80％的環境中工作；供電電源和地線的質量將影響輸出穩定度。8.6關機前請切斷所有輸出。9、整機的校準：9.1校準儀必須定期用0.01級以上的標準器在基準工作條件下，即環境溫度20℃±2℃、相對濕度（40-75）％進行校準。9.2在嚴重超差或者線性度不好的情況下，按照機內部件示意圖調整。
