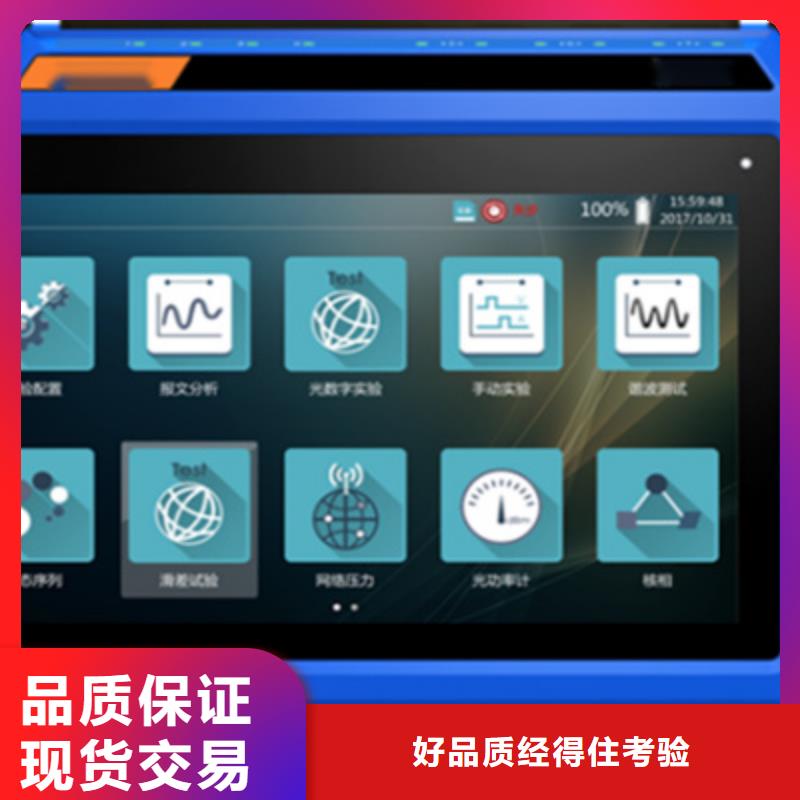

金昌手持式光數字測試儀 VLAN測試VLAN測試用于對交換機端口的VLAN分配進行自動搜索。測試接線：搜索設置:端口配置——選擇測試儀的報文發出端口（Tx）及交換機回接端口（Rx）；搜索參數——設置VLANID的搜索范圍，如Vlan ＝ （0 - 100）VLANID的變化則按照設定的幀數進行自動遞變。如設置VlanID每隔1幀，即表示每幀報文的VLANID都將不同。注：您可以選擇SV報文或GS報文進行測試，需要在測試配置中先設置好測試發送用的SV報文或GS報文。結果分析：測試結果實時呈現，將交換機能轉發的VLANID在相應的接收口羅列出來。2.11 智能終端響應時間測試智能終端是數字化變電站一次開關設備的智能操作終端。它采用實時Goose通信，通過與保護和測控等裝置相配合能夠實現對斷路器、刀閘的分合操作，同時就地采集斷路器、刀閘等一次設備的開關量信號。在現場調試和故障檢修時，使用TH-8508智能變電站光數字測試儀可以驗證智能終端Goose 收發是否正常，動作行為是否正常，測控保護裝置與智能終端之間的跳/合閘回路是否正常，也可以對其SOE響應時間進行測量。支持GOOSE發布—開入量接點接回、硬開出接點開出—GOOSE訂閱、GOOSE發布—GOOSE訂閱三種模式。2.11.1 模式一：Goose發布—硬開入接點接回測量智能終端跳/合閘回路響應時間。TH-8508智能變電站光數字測試儀給智能終端發送跳/合閘Goose命令，測量智能終端收到Goose報文與硬接點開出的時間差，應＜7ms。測試設置：1、報文配置在測試設置中：選取相應保護裝置發布的Goose跳閘報文（或智能裝置訂閱的Goose跳閘報文），添加到系統設置的Goose發布組中；將Goose發布報文中的跳閘通道關聯到變量開出1或2；確保變量“開入A或B”沒有在Goose訂閱報文中被關聯。

數字繼電保護測試儀 了解更多
<金昌>天正華意電氣設備有限公司

金昌手持式光數字測試儀導入SCL配置文件、PCAP網絡報文導入配置和采樣數據故障回放、報文自動偵測等SMV及GOOSE 接口自動配置功能，SMV及GOOSE報文丟幀、錯時錯序、失步、品質異常、數據畸變等報文異常模擬測試功能，SMV報文均勻性偏差模擬測試功能和測試中斷期間的SMV及GOOSE報文鏈路保持功能。e. 輸入輸出端口齊全，功能強大，能廣泛適應迄今各種不同形式的保護試驗。既有IEC 61850-9-1/2和 IEC60044-7/8（FT3）采樣值收發，又有模擬小信號輸出，也可外接功放輸出二次模擬量；既有GOOSE報文收發，又兼容傳統模擬開關量I/O，具有8對獨立無極性輸入端可適應空接點或0-250V電位信號及4組可編程輔助空接點輸出；所有SMV發送或GOOSE報文收發均可指定任意光口通訊。f．內置GPS、外接IRIG-B碼和IEEE1588同步時間輸入具有長時穩定的守時功能，保證同步輸出和狀態同步觸發的時間和相位高精度要求，同時多種同步時間輸入源也使測試儀對變電站不同建設階段同步時間來源有更好的選擇性和適應性。g.極具人性化的操作界面設計，提供了親切熟悉的真正的工業化Windows界面，內置觸控板和鍵盤，如同筆記本電腦一樣操作方便，內置USB接口可用優盤方便升級軟件和交換數據或外接鼠標、鍵盤操作。還可通過網口外接筆記本電腦工作。

<金昌>天正華意電氣設備有限公司
數字繼電保護測試儀 了解更多

金昌手持式光數字測試儀 狀態序列開始/停止F1，啟動或停止測試輸出；新增F2，在狀態列表添加新的輸出狀態；修改F3，編輯選中狀態的輸出參數與切換條件；刪除F4，刪除選中狀態；結果F5，切換到測試結果分析畫面；配置F6，SV/GS發送與接收報文定義；狀態選擇上、下鍵；狀態使能OK鍵勾選——輸出不勾選——不輸出2.4.1 新增/修改狀態短路IUabc/Iabc進行短路計算；短路IIUxyz/Ixyz進行短路計算；切換方式狀態切換/結束條件定義；開出狀態中開出1-8輸出狀態定義；確定確認新增或修改狀態生效；取消取消新增或修改狀態；2.4.2 短路計算按照設定的短路參數進行短路計算，控制采樣值輸出量；故障類型：單相接地短路、相間短路、相間接地短路、三相短路；空載態——輸出額定電壓電流跳閘態——按PT安裝位置定義跳閘后的相電壓；故障方向：正/反向短路計算模型：電流恒定、電壓恒定、系統阻抗恒定CT指向：指向線路、指向母線PT安裝位置：線路側、母線側負荷電流/功角：設定系統正常運行時的負荷電流幅值與相位短路電流/電壓：設定采用電流/電壓恒定計算模式時，保護安裝處的故障電流/電壓；短路阻抗/阻抗角：設定線路正序短路阻抗及阻抗角；同短路電阻/電抗。短路電阻/電抗：設定線路正序短路電阻及電抗；同短路阻抗/阻抗角。零序補償公式/系數：設定線路零序補償計算公式及系數；系統阻抗/阻抗角：系統阻抗恒定時有效，設定系統正序阻抗/阻抗角系統阻抗補償Ks:系統阻抗恒定時有效，設定系統零序補償系數；

<金昌>天正華意電氣設備有限公司 數字繼電保護測試儀 了解更多

金昌手持式光數字測試儀導入SCL配置文件、PCAP網絡報文導入配置和采樣數據故障回放、報文自動偵測等SMV及GOOSE 接口自動配置功能，SMV及GOOSE報文丟幀、錯時錯序、失步、品質異常、數據畸變等報文異常模擬測試功能，SMV報文均勻性偏差模擬測試功能和測試中斷期間的SMV及GOOSE報文鏈路保持功能。e. 輸入輸出端口齊全，功能強大，能廣泛適應迄今各種不同形式的保護試驗。既有IEC 61850-9-1/2和 IEC60044-7/8（FT3）采樣值收發，又有模擬小信號輸出，也可外接功放輸出二次模擬量；既有GOOSE報文收發，又兼容傳統模擬開關量I/O，具有8對獨立無極性輸入端可適應空接點或0-250V電位信號及4組可編程輔助空接點輸出；所有SMV發送或GOOSE報文收發均可指定任意光口通訊。f．內置GPS、外接IRIG-B碼和IEEE1588同步時間輸入具有長時穩定的守時功能，保證同步輸出和狀態同步觸發的時間和相位高精度要求，同時多種同步時間輸入源也使測試儀對變電站不同建設階段同步時間來源有更好的選擇性和適應性。g.極具人性化的操作界面設計，提供了親切熟悉的真正的工業化Windows界面，內置觸控板和鍵盤，如同筆記本電腦一樣操作方便，內置USB接口可用優盤方便升級軟件和交換數據或外接鼠標、鍵盤操作。還可通過網口外接筆記本電腦工作。

<金昌>天正華意電氣設備有限公司 數字繼電保護測試儀 了解更多

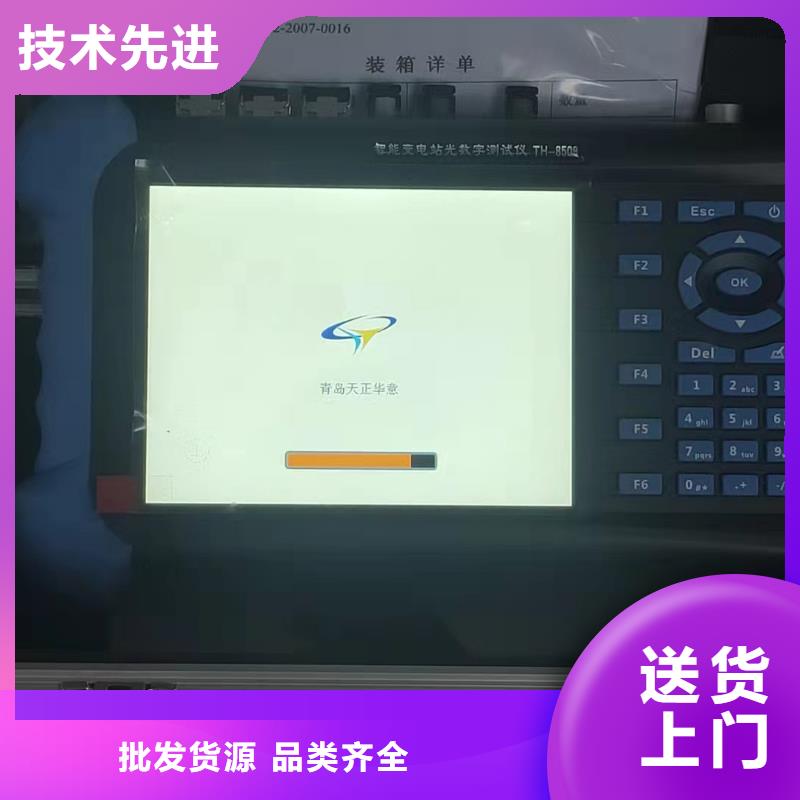

金昌手持式光數字測試儀TH-8508系列光數字測試儀TH-8508智能變電站光數字測試儀升級版用 戶 手 冊青島天正華意電氣設備有限公司公司簡介青島天正華意電氣設備有限公司是一家專業從事電力測試設備研發、生產、銷售、服務為一體的高科技企業。成立于2011年，擁有一支技術精湛、經驗豐富的研發團隊，本著“技術創新，服務至上”的經營宗旨，注重信譽，強調服務，立志成為國內的專業化電力測試設備提供商。自成立以來公司秉承“誠信、敬業、團結、創新”的企業精神，以“關注客戶需求，追求技術創新”為宗旨，始終致力于以“用戶體驗至上”的產品研發。通過不斷加強自主知識產權的核心技術研究，為客戶提供的產品和技術服務。公司倡導“以市場為基礎、以技術為生命、以信譽為靈魂”的核心價值觀，以提高客戶的滿意度來企業自身價值。公司致力于為不同群體的用戶提供更高的應用需求，極力的推動新產品、新技術普及。在品牌的規劃及產品設計中，青島天正華意電氣設備有限公司不斷的注入新的元素，以“質量求生存，以服務求價值，讓品質鑄就品牌”。

<金昌>天正華意電氣設備有限公司

金昌手持式光數字測試儀全功能程控電子負載前面板2.2 THFZ全功能程控電子負載后面板2.3 THFZ全功能程控電子負載主要指標：電流量程：5A、15A、30A、負載500W電壓量程： 100V（交流）、110V、220V（直流）負載100W調節細度：0.01歐姆（電流）、1歐姆（電壓）準確度：≦1％RG三 軟件主要功能3.1本系統軟件功能、檢測穩定：可全自動檢測繼電保護測試儀，也可以半自動檢測繼電保護測試儀，并能通過接口規范添加新的廠家繼電保護測試儀檢定方案：可根據被檢繼電保護測試儀的通道數或生產廠家、需要檢定的項目及檢定點，預先制定相應的檢定方案（可無數個），檢定方案可保存可修改，檢定設備時只需調用相應的方案即可；一個廠家的產品用其廠家名稱代替，同廠家不同型號的產品由程序根據此廠家的配置文件自動搜索鏈接。無論何種輸出方式是全自動或是半自動、手動檢測，系統軟件都自動記錄、修約數據、計算誤差、自動判別、檢測報告可查詢、報告格式（可預先制定多種報告格式，根據需要選用）可編輯、報告導出格式為word版本。系統軟件在不斷擴展功能，提供免費升級。

<金昌>天正華意電氣設備有限公司 數字繼電保護測試儀 了解更多

金昌手持式光數字測試儀而繼電保護測試儀在大電流輸出時只能維持10秒，并且大電流通過滑動電阻器因發熱其阻值發生變化，所以單路電流的帶負載（純阻性）能力，只能測出一個大概值，單路電流、電壓帶感性（容性）負載能力，基本不做。全功能程控電子負載能很好的解決上述問題：既可用于交流電流、電壓的負載，也可用于直流電流、電壓的負載。負載為純阻性的，阻值的改變是通過場效應管控制極的電壓來實現，避免像普通電阻那樣，因通過電流發熱而導致阻值發生改變。用戶可通過上位機軟件地調節負載電阻的大小。單路帶載（純阻性）能力測試：通過上位機調節負載，利用主設備（TH66/THU66）測量流過負載的電流值和負載兩端間的電壓值，實時監測電流或電壓的誤差和總畸變率不超出合格范圍時，根據P＝UI計算負載消耗功率，即為帶載能力利用三相電流同時帶0.4Ω，三相電壓同時帶300Ω測試上述b功能；利用三相電壓100V同時帶4uF電容、三相電流20A同時帶1.3mH電感測試上述c功能。全自動跨接線：通常單路電流帶載能力測試，需要分別把電流表和電流負載分別接入六路電流回路中、電壓表并聯負載兩端；單路電壓帶載能力測試需要分別把電流表和電壓負載接入六路電壓回路中，這些工作需要檢定人員通過換接線來完成，麻煩且易出錯，本裝置內設計了自動跨接線電路，根據測試項目程序自動完成上述工作。

<金昌>天正華意電氣設備有限公司 數字繼電保護測試儀 了解更多

金昌手持式光數字測試儀而繼電保護測試儀在大電流輸出時只能維持10秒，并且大電流通過滑動電阻器因發熱其阻值發生變化，所以單路電流的帶負載（純阻性）能力，只能測出一個大概值，單路電流、電壓帶感性（容性）負載能力，基本不做。全功能程控電子負載能很好的解決上述問題：既可用于交流電流、電壓的負載，也可用于直流電流、電壓的負載。負載為純阻性的，阻值的改變是通過場效應管控制極的電壓來實現，避免像普通電阻那樣，因通過電流發熱而導致阻值發生改變。用戶可通過上位機軟件地調節負載電阻的大小。單路帶載（純阻性）能力測試：通過上位機調節負載，利用主設備（TH66/THU66）測量流過負載的電流值和負載兩端間的電壓值，實時監測電流或電壓的誤差和總畸變率不超出合格范圍時，根據P＝UI計算負載消耗功率，即為帶載能力利用三相電流同時帶0.4Ω，三相電壓同時帶300Ω測試上述b功能；利用三相電壓100V同時帶4uF電容、三相電流20A同時帶1.3mH電感測試上述c功能。全自動跨接線：通常單路電流帶載能力測試，需要分別把電流表和電流負載分別接入六路電流回路中、電壓表并聯負載兩端；單路電壓帶載能力測試需要分別把電流表和電壓負載接入六路電壓回路中，這些工作需要檢定人員通過換接線來完成，麻煩且易出錯，本裝置內設計了自動跨接線電路，根據測試項目程序自動完成上述工作。
