黃山手持式超聲波局部放電檢測儀該便攜式局放巡檢儀是我公司技術人員根據多年高壓電氣設備局放檢測經驗設計生產。適用于變壓器、GIS、開關柜、電纜、避雷器、互感器等高壓電氣設備的局放帶電巡檢。該便攜式局放巡檢儀由2通道便攜式巡檢測試儀主機、局放巡檢軟件、高頻電流互感器（開口圓形互感器）、超聲波傳感器、超高頻傳感器 、TEV傳感器、校準脈沖發生器、同軸電纜等組成。圖1.1 便攜式局放巡檢儀二、產品主要特點介紹 1、抗干擾能力較強，檢測數據準確利用數字濾波技術，可以有效地現場干擾，在強干擾環境下也能實現局部放電測量。2、高靈敏度的傳感器，能夠靈敏反映設備內部的局部放電狀態采用寬頻帶局部放電超高頻傳感器，檢測頻帶可覆蓋300MHz-1.5GHz（任意頻帶可選），可有效采集到 GIS設備內部的局部放電信號。超聲傳感器采用目前進的技術，實際應用驗證，可檢測到微弱的放電信號，確?？梢杂行z測到高壓設備內部的局部放電信號。ＴＥＶ傳感器與開關柜柜體接觸部分采用介電常數良好的聚四氟乙烯材料，內置接收電極，與開關柜柜壁形成電容，可將柜內放電信號耦合到傳感器中進行信號處理，確?？梢杂行z測到開關柜內部的局部放電信號。高頻電流互感器采用有源零磁通設計原理，不僅能夠滿足mA電流信號的采集，而且具有很強的抗干擾能力。3、安裝簡單方便接觸式超聲傳感器可直接貼附在高壓設備的外壁上，操作簡單而且。高頻電流互感器為圓形開口式設計，便于卡裝在不同接地線上。4、連接簡單方便系統采用多種連接方式，傳感器與主機之間選用BNC、SMA接口、光纖三種方式，便于使用。

<黃山>天正華意電氣設備有限公司 無局放工頻試驗系統黃山來電咨詢

黃山手持式超聲波局部放電檢測儀產品特點?采集板卡：自主研發的高速采樣板卡?軟件系統：采用嵌入式系統?FPGA控制：控制啟動、停止采樣，數據同步與高速數據存取，時間間隔20ms?LCD顯示：使用高清5寸真彩顯示屏?專家系統根據檢測數據，判斷放電能量和部位?局放顯示：在檢測界面顯示局部放電的幅值、每個工頻周期的脈沖個數?超限報警：使用紅、黃、藍三色指示提示局部放電的嚴重程度?平均無故障時間：大于500000 小時?性能：符合 GB/T 19862-2005 開關柜監測設備通用要求?電磁兼容：靜電放電抗擾度滿足GB/T17626.2-20064級阻尼振蕩波抗干擾度滿足GB/T17626.10-1998 3級工頻磁場抗擾度滿足GB/T17626.8-2006 3級脈沖磁場抗擾度滿足GB/T17626.9-1998 3級?電源：采用12.6V電鋰電池供電，功耗＜ 10W，可持續工作6小時以上，實時電量顯示?環境條件：存儲溫度：-40℃～＋85℃，工作溫度：-20℃～＋60℃，相對濕度：5％～95％在35℃下無凝露?重量輕、易攜帶，很適合現場使用主機重量＜0.8kg2.3性能指標2.3.1 HFCT法：?將接地線串過傳感器，適用于變壓器、配電電纜的局放檢測，技術參數：檢測頻率：0.5～20MHz；靈敏度：6mV/1mA；動態范圍：60dB。

<黃山>天正華意電氣設備有限公司 無局放工頻試驗系統黃山來電咨詢

黃山手持式超聲波局部放電檢測儀概述近十年來，我國城市電網中大量采用XLPE電力電纜輸配電。但是這種電纜的絕緣結構中往往會由于加工技術上的難度或原材料不純而存在氣隙和有害性雜質，或者由于工藝原因，在絕緣與半導電屏蔽層之間存在間隙或半導電體向絕緣層突出，在這些氣隙和雜質處極易產生局部放電（PD），同時在電力電纜的安裝和運行過程當中也可能會產生各種絕緣缺陷導致局部放電[2]。由于XLPE等擠塑型絕緣材料耐放電性較差，在局部放電的長期作用下，絕緣材料不斷老化終導致絕緣擊穿，造成嚴重事故。據有關資料統計，電力系統中的電力電纜的事故主要發生在端頭及中間接頭，事故原因很大程度上取決于接頭的施工條件和施工技術。為了保證電力電纜的運行，要求在接頭做好后進行耐壓和局部放電的試驗。同時，對已經進入運行的電纜也能經常測量其局部放電以評估其絕緣狀態。針對運行的電纜，通過測量端頭及中間接頭的接地線的高頻脈沖電流信號，然后根據信號的時域波形、幅值相位（PRPD）譜圖以及頻譜等綜合判斷電纜是否存在異常。技術原理簡述系統采用模塊化設計，其結構原理如圖所示。系統的總體結構如上圖所示，通過安裝在交叉互聯接地線上的高頻電流接地傳感器，來耦合電纜接頭處的脈沖電流信號；耦合到的脈沖信號通過同軸電纜傳送至測試儀的前端處理采集單元，對模擬信號經過放大處理、模數轉換后獲得電纜接頭處的放電信號。將計算獲得的放電數據寫入存儲單元并在面板上顯示。系統的功能和特點1) 通過高頻脈沖電流信號判斷是否存在局放異常信號、局放異常信號的強度和可能類型，通過診斷定位設備進行故障診斷定位。2) 具備對局部放電信號幅值、頻次、相位等基本特征參量進行檢測和顯示的功能。3) 提供局部放電三維相位分布圖譜（PRPS）用于描述放電特征的圖譜信息4) 具備放電類型識別功能，可通過圖譜對比，判斷電力設備中的典型局部放電類型。5) 提供不同類型信號（電暈放電、內部放電、沿面放電等）的相位圖譜、放電脈沖時域脈沖波形、幅值、相位等特征參數。6) 提供局部放電一段時間的相位分布統計圖譜（PRPD）用于描述放電特征的圖譜信息7) 當現場噪聲信號幅值較高時，可通過設置數字帶通濾波提高抗干擾強度，分離出明顯的典型放電脈沖

<黃山>天正華意電氣設備有限公司 無局放工頻試驗系統黃山來電咨詢
<黃山>天正華意電氣設備有限公司 無局放工頻試驗系統黃山來電咨詢

黃山手持式超聲波局部放電檢測儀 引用標準?局部放電測量GB/T 7354?電力設備局部放電現場測量導則 DL/T 417?高電壓試驗技術 部分：一般試驗要求 GB/T 16927.1?高電壓試驗技術 第二部分：測量系統 GB/T 16927.2?高電壓試驗技術 第三部分: 現場試驗的定義及要求 GB/T 16927.33. 檢測原理3.1特高頻(UHF)法檢測原理電力設備絕緣體中絕緣強度和擊穿場強都很高，當局部放電在很小的范圍內發生時，擊穿過程很快，將產生很陡的脈沖電流，其上升時間小于1ns，并激發頻率高達數GHz 的電磁波。局部放電檢測特高頻（UHF）法基本原理是通過UHF 傳感器對電力設備中局部放電時產生的超高頻電磁波（300MHz ≤ f ≤ 3GHz ）信號進行檢測，從而獲得局部放電的相關信息，實現局部放電監測。根據現場設備情況的不同，可以采用內置式超高頻傳感器和外置式超高頻傳感器。如圖4-1所示為特高頻檢測法基本原理示意圖。由于現場的電暈干擾主要集中300MHz 頻段以下，因此UHF 法能有效地避開現場的電暈等干擾，具有較高的靈敏度和抗干擾能力，可實現局部放電帶電檢測、定位以及缺陷類型識別等優點。

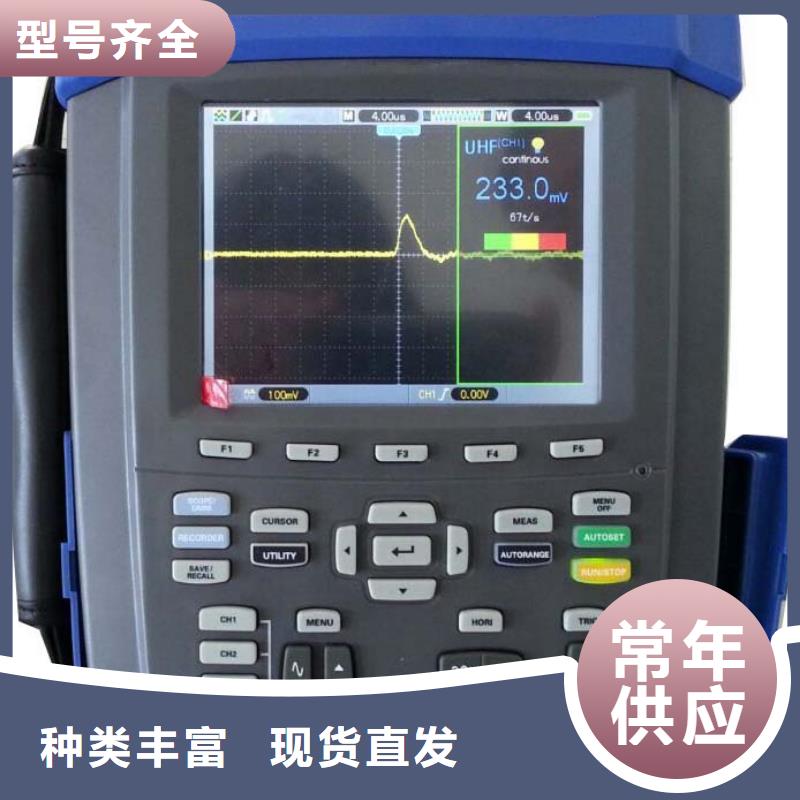

黃山手持式超聲波局部放電檢測儀TEV測量（主要檢測開關柜內部局部放電）1、復合式TEV傳感器連接方式取BNC-SMA同軸電纜一條，將BNC端連接到主機CH1通道BNC頭上，SMA端則連接到復合式TEV傳感器標有“RF-OUT”SMA頭上。復合式TEV傳感器接線2、主機設置打開主機，點擊選擇CH1，將當前通道選擇到通道1上，單擊“MENU”菜單鍵，在菜單欄按F1鍵將“放電檢測”選擇為TEV，按F2鍵設置是否“輸出電壓”及“單位”。使用復合式TEV傳感器進行檢測時需要輸出電壓。3、開始測量點擊“AUTORANGE”按鈕，當按鈕顯示綠色燈亮?xí)r主機開始測量。AUTORANGE打開單擊后主機處于自動觸發狀態，顯示界面通道1則顯示為當前復合式TEV傳感器檢測到的放電信號。無放電信號 有放電信號當開關柜局放測試主機檢測到的放電信號過大，則顯示界面顯示的數值變?yōu)榧t色，此時傳感器處于飽和狀態。傳感器飽和4、背景噪聲開關柜外部的一些源發出的電磁信號也可能在開關柜的外部產生瞬時接地電壓，這些源可以是架空線絕緣子、變壓器進行套管、強的無線電信號甚至是附近高速公路的車流量。這些也可以在不連接到開關柜的金屬體如變電站房門或圍欄等金屬體上產生瞬時接地電壓信號。因此在對開關柜進行檢測之前，就應該測量出這些表面上的背景噪聲。測量不屬于開關柜組成部分的金屬體如金屬門、金屬圍欄等的背景噪聲。記下三次連續的有關金屬體的分貝值和計數，并取中間幅值的讀數作為背景測量的讀數。

<黃山>天正華意電氣設備有限公司 無局放工頻試驗系統黃山來電咨詢

黃山手持式超聲波局部放電檢測儀數據保存設置在主界面菜單欄處選擇《文件》-＞《保存選項》（如圖6.3所示），（其中《打開路徑》菜單是打開《保存選項》中設置的文件夾）彈出保存選項對話窗口。點擊保存路徑后的按鈕可以進行保存路徑選擇。可以設置波形圖像的保存格式，設置好后點擊應用并退出。（注意：試驗數據保存在此設定的路徑下）圖6.3 保存選項菜單圖6.4 保存選項窗口6.3 《視圖》菜單在主界面菜單欄處選擇《視圖》-＞《顯示縮放窗口》（如圖6.5所示），這樣在放大波形是就不會顯示波形的縮放圖譜了，再次執行此命令則是顯示波形否所放圖譜。圖6.5 縮放窗口開關6.4 建立試驗在主界面菜單欄處選擇《試驗報告》-＞《試驗列表》，彈出“實驗列表”窗口（如圖6.6所示），點擊《添加試驗》，然后在相應的空白處輸入“試品名稱”、“試品型號”、“試驗人員”、“試驗日期”、等基本情況，點擊《完成》按鈕（如圖6.7所示）添加試驗完成?；蛘咭部梢詮脑囼灹斜砝镞x擇已經建立的試驗項目（如圖6.8所示），可以點擊《修改》以修改試驗信息。填寫或選擇完成后關閉即可。圖6.6圖6.7圖6.86.5 參考波形在主界面菜單欄處選擇《試驗報告》-＞《參考波形》，可彈出《參考波形》面板（如圖6.9），其中列舉了幾種常見的放電類型和干擾源類型。圖6.96.5 設置參數點擊《設置參數》-＞《設置》（如圖6.10），或者點擊快捷菜單的圖標，彈出參數設置窗口

<黃山>天正華意電氣設備有限公司 無局放工頻試驗系統黃山來電咨詢

黃山手持式超聲波局部放電檢測儀?相位模式由于局部放電信號的產生與工頻電場具有相關性，因此可以將工頻電壓作為參考量，通過觀察被測信號的發生相位是否具有聚集效應來判斷局部放電是否因設備內部放電引起的。圖5-14US相位模式圖說明橫軸為角度（0～360°），縱軸為信號幅值（mV）。?脈沖模式微粒每碰撞殼體一次，就發射一個寬帶瞬態聲脈沖，它在殼體內來回傳播。這種顆粒的聲信號是顆粒端部的局部放電和顆粒碰撞殼體的混合信號。脈沖模式可記錄微粒每次碰撞殼體時的時間和產生的脈沖幅值，并以飛行圖的形式顯示出來。圖5-15US脈沖模式圖說明橫軸為周期，縱軸為信號幅值（mV）。?US—監測模式監測模式是保證GIS長期可靠運行的有效手段。通過對30個周期內設備狀態的實時監測，和對一定時間段內設備運行狀態的查看，可及時準確的發現問題。圖5-16US監測模式圖表5-5操作指示表當前狀態操作按鍵說明運行停止F1停止測量運行設置F4設置試驗以及通道項目停止運行F1開始測量停止保存數據F2保存監測數據信息停止設置F4設置試驗以及通道項目停止保存背景確認將當前測量數值保存為背景值

<黃山>天正華意電氣設備有限公司 無局放工頻試驗系統黃山來電咨詢
<黃山>天正華意電氣設備有限公司 無局放工頻試驗系統黃山來電咨詢

黃山手持式超聲波局部放電檢測儀 測量US有2種測量方式：巡檢模式、監測模式。進入系統主界面，按【設置】鍵進入設置界面，在【系統設置】中【測量方式】項選擇【US】，按【US設置】鍵進入US設置界面，在【測量模式】中選擇相應的測量模式。按鍵進入相應的測量方式。?US—巡檢模式在【US設置】→【測量模式】→巡檢模式，按鍵進入巡檢模式。在巡檢模式下有4種模式：波形模式 ，連續模式，相位模式，脈沖模式。在運行狀態下，按或鍵切換不同模式。?波形模式波形檢測模式用于對被測信號的原始波形進行診斷分析，以便能直觀的觀察被測信號是否存在異常。圖5-12US波形模式圖?背景（mV）—顯示被測儀器所在環境的信號。?有效值—顯示被測信號在一個周期內的有效值。?峰值—顯示被測信號濾波后的周期峰值，分別用mV和dB 值表示。?50Hz—顯示被測信號50Hz頻率成分。?100Hz—顯示被測信號100Hz頻率成分。表5-4操作指示表當前狀態操作按鍵說明運行停止F1停止測量運行歷史F2報警歷史、歷史讀數以及報警指示運行設置F4設置試驗以及通道項目運行幅值縮放↑↓↑幅值放大，↓幅值縮小運行切換顯示←→切換不同的模式運行查看記錄取消查看保存的測量數據的記錄停止運行F1開始測量停止保存數據F2保存當前采樣數據的信息停止設置F4設置試驗以及通道項目停止幅值縮放↑↓↑幅值放大，↓幅值縮小停止查看記錄取消查看保存的測量數據的記錄停止保存背景確認將當前測量數值保存為背景值?連續模式連續模式用于考察儀器并定位超聲信號的來源，是局部放電超聲波檢測中應用為廣泛的一種檢測方法?？裳杆贆z測被測信號特征，顯示直觀，響應速度快。該模式通過不同參數值的大小組合判斷被測設備是否存在局部放電以及可能的放電類型。

<黃山>天正華意電氣設備有限公司 無局放工頻試驗系統黃山來電咨詢 <黃山>天正華意電氣設備有限公司

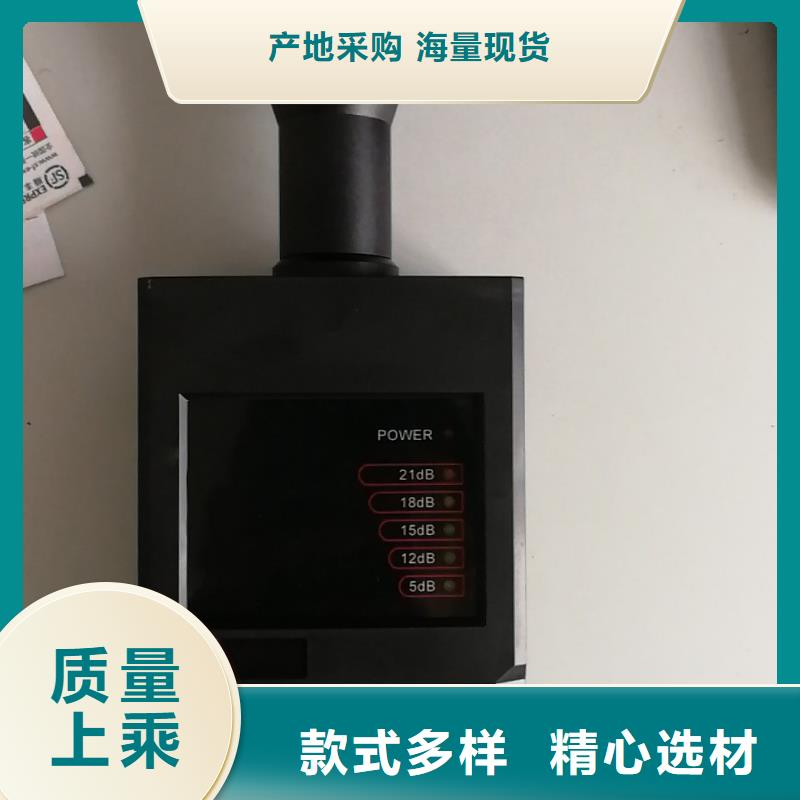

黃山手持式超聲波局部放電檢測儀使用方法1、使用者佩帶好耳機，手持巡線儀，打開電源手指扣住板機，激光對準檢測對象，聽是否有嘟嘟聲或看顯示器有無波形即可。2、制定掃描周期：一般一個月一次，對發出聲音小的設備十天一次，對發出聲音比較大的設備一周一次，對發出聲音的設備三天一次。使用單位根據自己的實際情況可制定適合自己的帶電監測周期方案。3、帶電監測不同于停電檢測，停電測試往往是根據規程規定的標準一次測試就可確定數據是否合格，設備有無故障；帶電監測必須看帶電監測的數據的變化趨勢，一般正常情況下，一次高壓設備在帶電運行時，用儀器監測其超聲波背景噪音應該是寂靜的。對于相鄰的同一類設備在同一時間段進行掃描，橫向?qū)Ρ绕浒l(fā)出的聲音的大小，按聲音的大小把這些劃分為重點監測對象、一般監測對象、忽略對象(基本沒有聲音的設備)。對于重點監測對象制定不同時間的縱比監測周期計劃，比如十天監測一次、一周監測一次、嚴重的三天監測一次，看其超聲波信號的發展變化趨勢。經幾個周期監測聲音越來越大，對其進行具體趨勢分析，排除負載過大等正常原因后，聲音還是越來越大，就可確定該設備有嚴重的放電等問題，不停電查找原因就要發生絕緣擊穿等重大事故，將嚴重影響整個電力系統的運行。

黃山手持式超聲波局部放電檢測儀近幾年隨著國民經濟的發展，停電越來越難隨著狀態檢修的推廣帶電測試越來越重要已成為電網運行的重要保障手段。運行中的電力設備局部放電的監測是狀態檢修的重要組成部分。電力設備局部放電發生時，產生聲光電熱磁等物理現象。其中聲為超聲波，超聲波是20kHz以上的聲波，人耳聽不到，它以聲源為中心，以球面波的形式向周圍傳播。超聲波為機械波，不受電磁環境的影響。用接收超聲波信號來判斷局放存在及定位的方法，紅外攝像儀、紫外攝像儀更易優先發現局放故障，因為局放發生時往往先有振動產生超聲后才有熱光磁等物理信號。我公司集中科研力量，在廣采眾長，降低用戶購買成本的原則指導下，研發出了手持式超聲波局部放電巡線儀裝置，填補了國內空白，適合在我國電力、鐵路、石化行業推廣，是狀態檢修的好幫手。二、功能及特點1、功能（1）本產品新增溫濕度顯示、GPS定位功能。（2）本產品有車載巡線功能，巡線速度為30邁左右 。（3）對運行變壓器、GIS等高壓一次設備不接觸掃描，發現并定位外部放電；（4）對變壓站開放（露天）設備帶電掃描，發現并定位各種放電（電暈、電弧、閃絡、爬電、斷線、拉弧等）；（5）對運行中的高壓開關柜掃描，發現并定位局部放電、螺絲松動等故障；（6）發現并定位鐵塔上的絕緣子放電，露天電纜頭的爬電，地下電纜的局部放電；（7）在電力系統的交接及性試驗中，主變及GIS的局放試驗中，用該裝置配合局放儀使用，如有局部放電，可區分是內部放電還是外部放電，如是外部放電，可定位具體的放電點；（8）大型油漬式變壓器及GIS等生產廠家的出廠試驗中，該裝置在局放試驗中配合局放儀使用，如有放電，在局放儀的屏幕上不能看出是內部放電還是外部放電，用手持式巡線儀進行掃描。可很快發現并定位外部放電，如無外部放電則判斷為內部放電。對干式變壓器的出廠局放試驗，用該裝置配合局放試驗儀使用，能很快區分是內部放電還是外部放電。另外對帶電運行的干式變壓器進行掃描，無論是內部放電還是外部放電，都能準而快地發現并定位；（9）大型機械設備軸承，因潤滑不良產生的機械故障，用該裝置可檢測并定位；（10）高壓密封氣體液體的泄漏檢測；
