常州接地導通測試儀試驗接線試驗前將隨機配置的專用測試線取出，將紅色、黑色測試鉗線分別夾到連接到被測地網的兩根接地引下線上，加持后來回晃動測試鉗，以磨掉表面氧化層保證接觸良好。測試線另一端連接到儀器面板接線端子，如圖2。圖2 試驗接線2）儀器操作開機界面接地導通測試儀Ver：1.1電池：39.4V 正常2019-01-09 16:32圖3 開機界面電池電量充足時按下開機鍵，儀器屏幕點亮，并顯示如圖3所示界面。如發現電池電壓低于32V，或電池提示“低電”時，應使用隨機配置的專用充電器充電，充電操作請參閱“儀器維護”章節。對比度設置：開機界面下按“↑”可增加屏幕顯示的對比度，按“↓”可降低屏幕顯示的對比度，調整完畢按“F2”保存對比度設置。系統時間設置：開機界面下按“F1”鍵，配合“↑”鍵、“↓”鍵可調整反白區域數值，按“→”鍵或“←”鍵可切換反白區域的待調整位，調整完畢按“F2”保存系統時間設置。設置電流：10 A3）電流設置圖4 電流設置界面在開機界面下，按“確認”鍵，即可進入電流設置界面，此時按“↑”鍵或“↓”鍵可增加或降低試驗電流，可供設置電流選項在1A、5A、10A，可根據試品進行設置，見圖4。4）測試顯示界面實測電流：0.00A干擾電壓：0.00V電阻：0.0000mΩ按確認鍵進行測試圖5測試界面在設置完成并確認接線無誤后，按“確認”鍵即可進入測試界面，

常州接地導通測試儀設置完成后，長按“”鍵開始測試。單次測試模式下，測試開始時，顯示“充電中…”，充電至指定電流值時開始測試，顯示“正在測試…”，在測試完成后顯示測試的電阻值，若被測試電阻超量程上限時顯示“--OL--”。連續測試模式下，長按“”開始測試，此模式下儀器實時顯示測量的電阻值和電流值，等待顯示的電阻值穩定之后，短按“”可停止測試并保存數據。若接線不良，則顯示“接線不良”提示。在測試電感較大的電阻時（例如變壓器繞組），測試完成后會有蜂鳴響提示，表示正在放電，注意需在放電完成后方可進行下一次測試。測試過程中若需中斷測試，可短按“”鍵中斷，儀表會停止測試并立即開始放電，等待放電結束即可開始下一次測試。（儀表在測試普通電阻時沒有蜂鳴器放電提示，用戶只需在有示值顯示后5秒左右再測試即可。）（3）自檢用戶可用隨儀器配備的自檢電阻進行儀器自檢測試，若儀表測試的電阻阻值與標準電阻阻值誤差在0.1％范圍內即表示儀表直流電阻測試功能正常。（4）儀器的保護措施為了保護操作人員和儀器設備的，本儀表具備輸入過流保護，輸出過流保護，儀器高溫保護，測試負載放電保護，電池電量低等幾種保護措施。五. 電池管理長時間不使用儀表時，請每2個月給電池充電一次。電池電量低時，請及時充電。電池過充或過放均會損壞電池。必須使用標配的充電器充電。1．電池出現無格指示代表電池電量幾乎耗盡，顯示“”符號，儀表將自動關機。此時請盡快使用充電器充電，以維護電池，若電池過度放電有可能造成電池性損壞。2．按“”鍵0.5秒檢查儀表能否正常開機，若仍不能開機，請聯系廠家處理。3．若需更換電池，請聯系廠家處理。六. 裝箱單儀器1臺測試線（黑色線長10米；紅色線長50米）2條（紅、黑各1條）自檢電阻1個電源線1條打印紙1卷充電器1個（25.2V 3A）附件工具箱1個保險絲4個（3A、30A各2個）接地線1條RS232數據線1條用戶手冊/保修卡/合格證1份本公司不負責由于使用時引起的其他損失。本用戶手冊的內容不能作為將產品用做特殊用途的理由。本公司保留對用戶手冊內容修改的權利。若有修改，將不再另行通知。

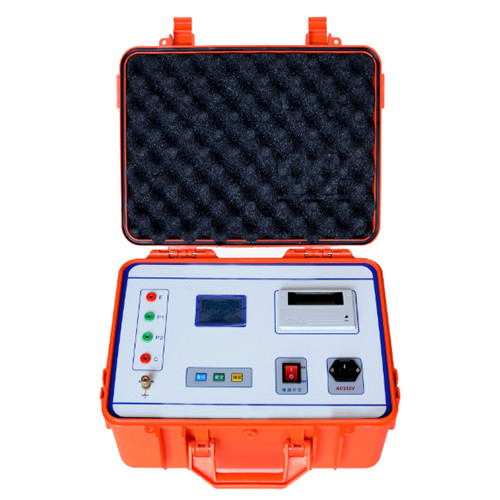

常州接地導通測試儀測量結果的意義如下：Zx： 測量的地網阻抗值 Rx: 測量的地網電阻值V： 施加電壓值（電流樁上面的電壓）I： 試品流過的電流F1F2 : 試驗頻率打印結束后，關閉電源開關，測試完畢。6). 測試過程中屏幕上出現的檢查電源，檢查電流樁，檢查電壓樁，檢查地網等都表示儀器自動檢查，一般情況大約15秒鐘左右，請耐心等候，不必著急。4、測試菜單詳細解釋1). 測量方式: 儀器可以選擇五種測量方式即“地網” “電流樁” “電壓樁” “接地” “電壓”.前三種的作用分別是測量地網阻抗電流樁阻抗電壓樁阻抗.一般情況下做實驗的時候應選擇“地網”來測量大地網的阻抗.而當用戶要求測量電流樁或電壓樁阻抗的時候可以選擇后直接測量. “接地”的作用是測量接地電阻和土壤電阻率。默認線長20米。也可以修改線長。“電壓”的作用是測量跨步電壓，接觸電壓等參數。（注意，“電壓”需要配相應的電極）2). 頻率選擇: 儀器可以選擇兩種測量頻率即“變頻”和 “定頻”.在現場做實驗時候一定要選擇“變頻”來做實驗這樣測量能夠現場的電磁場干擾. “定頻”方式只是在實驗室里面做實驗的時候才能使用. “變頻”采用的是45Hz和55Hz雙變頻來測量. 而“定頻”采用的是嚴格50Hz來測量.3). 電流選擇: 儀器提供5種測量電流 即“1A”“2A”“4A”“5A”“6A”，“7A”“8A”“9A”“10A”.根據電流樁阻抗的大小來選擇測試電流.一般情況下使用1A電流即可.4). 自動打印: 當光標在電流上時候，按一下“確認”鍵在屏幕左下角會出現或消失打印機小符號代表選擇或取消自動打印功能.當選擇自動打印時候測試完畢

常州接地導通測試儀此時，如果按存儲鍵，可對數據進行存儲，如果想打印數據，長按選擇鍵可進行打印測試結果；按確認鍵，儀器重新開始測量，按復位鍵結束測試，儀器變?yōu)殚_始選擇界面。（8）如果想查詢數據，請按選擇鍵使查詢處于反顯，按確認鍵進入，屏幕顯示如下：記錄10 I ＝ 30.02ARL＝100.2uΩRV＝18.90uΩ/mRO＝280.0uΩ/m圖七按“確認鍵”記錄號減一，顯示上一條記錄。按“存儲鍵”記錄號加一，顯示下一條記錄。按選擇鍵打印當前記錄。按復位鍵退出查詢。（9）如果儀器開機時顯示的時間不正確，可按選擇鍵使設置處反顯，按確認鍵進入，顯示如下：設置時間設置參數返回圖八按選擇鍵使設置時間反顯，按確認鍵進入下一界面：2009-12-2915：43：15圖九按選擇鍵進行修改，按確認鍵使光標后移，當光標到一項時，修改完成按確認鍵確認后時間開始變化，幾秒鐘后屏幕返返回圖八界面，選擇返回確認后回到圖三界面。五、儀器的成套性1、接地線成組電阻測試儀主機一臺 2、測 試 線 一套3、電 源 線 一條4、保 險 管（5A） 二只5、使用說明書 一本6、打 印 紙 兩卷7、接 地 線 一條8、合 格 證 一張9、保 修 卡 一張10、裝 箱 單 一張六、售后服務儀器自購買之日起一年內屬產品質量問題免費包修包換，終身提供保修和技術服務。如發現儀器有不正常情況或故障，請與公司及時聯系，以便為您安排便捷的處理方案。

常州接地導通測試儀須知感謝您購買了本公司的接地引下線導通電阻測試儀，為了更好地使用本產品，請一定：詳細閱讀本用戶手冊，操作者必須完全理解手冊說明并能熟練操作本儀表后才能進行實際測試。嚴格遵守本手冊所列出的規則及注意事項。任何情況下，使用本儀表都應注意。出于您的考慮，請僅使用隨設備所附帶的導線和配套附件(符合IEC61010-031(2002) 標準)。使用前應確認儀表及附件完好，儀表、測試線絕緣層無破損、無裸露、無斷線才能使用。機殼或測試線發生斷裂而造成金屬外露時，請停止使用。測試前請先確保被測試品不帶電。測試過程中，嚴禁接觸被測試品及正在測試的回路。確認測試線與儀表及被測物之間已緊密連接。儀表在使用中，機殼或測試線發生斷裂而造成金屬外露時，請停止使用。不能觸摸輸出插孔，以免觸電。注意本儀表面板及背板的標貼文字及符號。請勿將儀表長時間放置在高溫潮濕、日光直射的環境下。拆卸、維修以及使用本儀表，都必須由有授權資格的人員操作。請勿在易燃性場所測試，火花可能引起爆炸。儀表必須定期保養，保持清潔，不能用腐蝕劑和粗糙物擦拭。儀表長時間放置不使用，請每2個月給電池充電一次。僅使用生產商所提供的電源適配器或電池組，它們具有特定等級。由于本儀表原因，繼續使用會帶來危險時，應立即停止使用，并馬上封存，由有授權資格的機構處理。儀表及手冊上的符號“ ”是危險標志，使用者必須依照指示進行操作。儀表及手冊中的符號“ ”是極其危險標志，使用者必須嚴格依照指示進行操作。

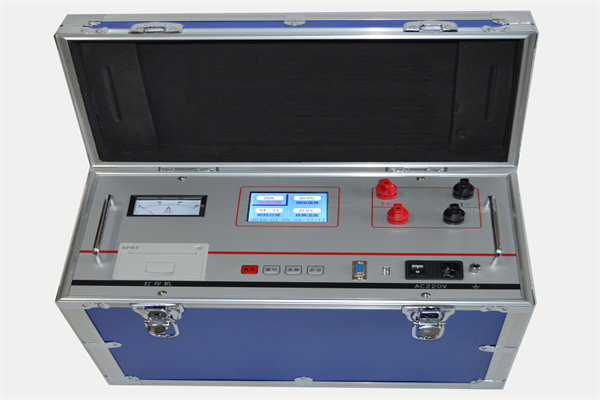

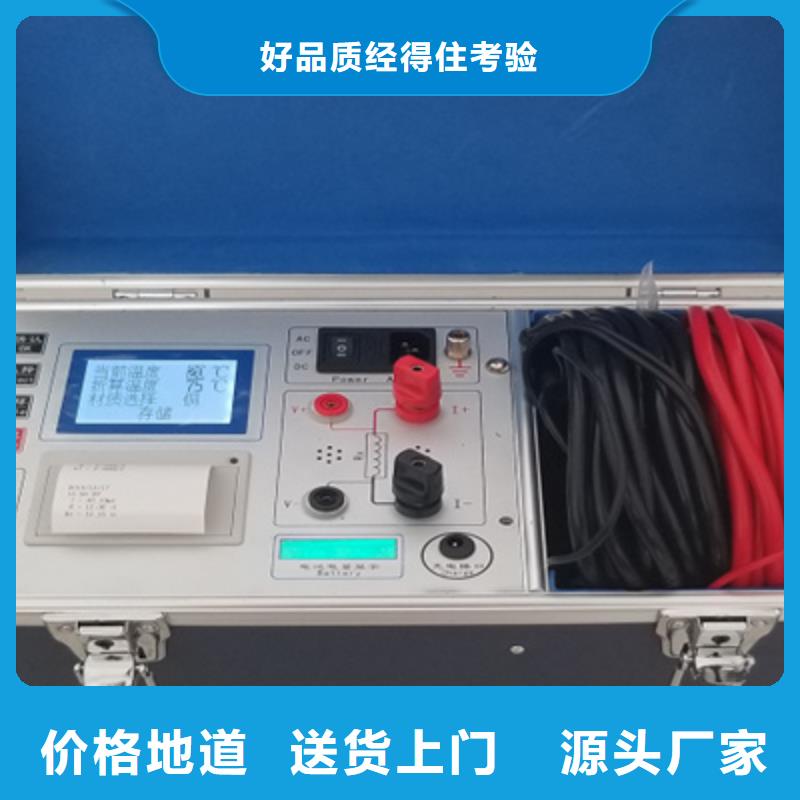

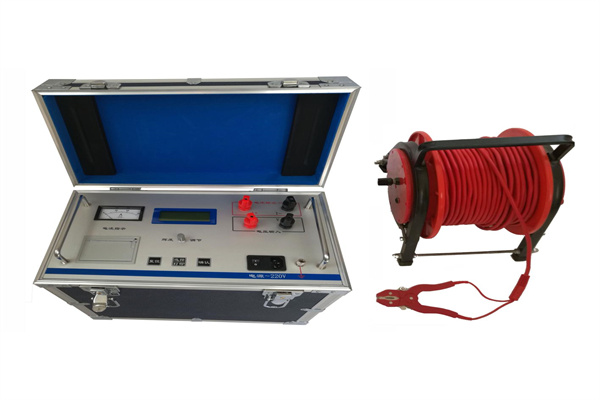

常州接地導通測試儀、保護功能完善，性能更可靠。4、響應速度快，自動刷新數據。5、采用立式機箱結構，結構牢固，便于現場使用。6、智能化功率管理技術，儀器總是工作在小功率狀態，有效減輕儀器內部發熱，節約能源。7、點陣式液晶，中文菜單。8、熱敏打印機，高速、靜音，打印輸出測試結果。四、技術指標1、輸出電流：2.5A、5A、10A、20A、50A2、量程：　 40μΩ～400mΩ （50A檔）100μΩ～1Ω （20A檔）500μΩ～2Ω （10A檔）1mΩ～4Ω（5A檔）2mΩ～8Ω (2.5A檔）3、準確度：0.2％4、分辨率：0.1μΩ5、工作溫度：-10～40℃6、環境濕度：≤80％RH，無結露7、工作電源：AC220V±10％，50HZ±1HZ五、系統介紹儀器面板見圖一 1、顯示屏：128×32點陣液晶顯示器，中文操作。2、電流表頭：指示輸出電流。3、輝度調整：可調整顯示字符的對比度。4、打印機：打印測量電阻值結果。5、按鍵：執行儀器各種操作：復位：任何時刻按下復位鍵整機回到初始界面，切斷輸出電流。選擇/打印：選擇輸出電流，顯示測量數據后，按此鍵1-2秒可打印電阻值。確認：選定電流后按此鍵，儀器進行測試，顯示電阻值后，按此鍵1-2秒可重新測試，加快數據的穩定。6、電源～220V： AC220V電源插座（帶保險）及儀器電源開關。7、 ： 接地柱，為整機外殼接地用，屬保護地。8、接線柱：I＋、I-：輸出電流接線柱，I＋為輸出電流正，I-為輸出電流負。V＋、V-：采樣電壓接線柱，V＋為電壓線正端，V-為電壓線負端。

常州接地導通測試儀測量結果的意義如下：Zx： 測量的地網阻抗值 Rx: 測量的地網電阻值V： 施加電壓值（電流樁上面的電壓）I： 試品流過的電流F1F2 : 試驗頻率打印結束后，關閉電源開關，測試完畢。6). 測試過程中屏幕上出現的檢查電源，檢查電流樁，檢查電壓樁，檢查地網等都表示儀器自動檢查，一般情況大約15秒鐘左右，請耐心等候，不必著急。4、測試菜單詳細解釋1). 測量方式: 儀器可以選擇五種測量方式即“地網” “電流樁” “電壓樁” “接地” “電壓”.前三種的作用分別是測量地網阻抗電流樁阻抗電壓樁阻抗.一般情況下做實驗的時候應選擇“地網”來測量大地網的阻抗.而當用戶要求測量電流樁或電壓樁阻抗的時候可以選擇后直接測量. “接地”的作用是測量接地電阻和土壤電阻率。默認線長20米。也可以修改線長。“電壓”的作用是測量跨步電壓，接觸電壓等參數。（注意，“電壓”需要配相應的電極）2). 頻率選擇: 儀器可以選擇兩種測量頻率即“變頻”和 “定頻”.在現場做實驗時候一定要選擇“變頻”來做實驗這樣測量能夠現場的電磁場干擾. “定頻”方式只是在實驗室里面做實驗的時候才能使用. “變頻”采用的是45Hz和55Hz雙變頻來測量. 而“定頻”采用的是嚴格50Hz來測量.3). 電流選擇: 儀器提供5種測量電流 即“1A”“2A”“4A”“5A”“6A”，“7A”“8A”“9A”“10A”.根據電流樁阻抗的大小來選擇測試電流.一般情況下使用1A電流即可.4). 自動打印: 當光標在電流上時候，按一下“確認”鍵在屏幕左下角會出現或消失打印機小符號代表選擇或取消自動打印功能.當選擇自動打印時候測試完畢

常州接地導通測試儀．數據鎖定/存儲開機或測量完成后，短按“MEM”鍵鎖定當前顯示數據，并自動編號存儲，若存儲已滿，儀表顯示“FULL”符號。如下圖：測量數據為20.2mΩ，短按“MEM”顯示存儲為第4組數據。9．數據查閱/刪除開機或測量完成后，長按“MEM”鍵(超過3秒)進入數據查閱，存儲數據界面和存儲數據組號對應的界面交替閃爍。按“ ”或“ ”鍵以步進值為1選擇查閱數組號對應數據，一直按住“ ”或“ ”鍵以步進值為5選擇查閱數組號，再按“MEM”鍵退出查閱。見下圖查閱時下圖中數字3為當前組數，8為總組數，若無存儲數據，LCD顯示“NULL”，見下圖。在數據查閱狀態下，按“SET”鍵進入數據刪除，按“ ”或“ ”鍵選擇“NO”或“yES” 選“NO”再按“SET”鍵不刪除返回數據查閱狀態，選“yES”再按“SET”鍵刪除所存數據，刪除后顯示如下圖。10．數據上傳連接好電腦與儀表的USB通訊線，儀表開機，運行監控軟件，若USB連接成功，即可以讀取存儲的歷史數據，上傳電腦并保存。監控軟件具有在線實時監

常州接地導通測試儀 接地引下線導通電阻測試儀又名地網導通電阻測試儀、導通電阻測試儀等。接地引下線導通電阻測試儀是測量各種電氣設備與地網地極間的連接導體的電阻的專用儀表。電力設備的接地引下線與地網的可靠、有效連接是設備運行的根本保障，依據電力行業標準DL/T475-2006《接地裝置特性參數測量導則》規定電氣導通性應選用專門的儀器進行測量，儀器分辨率不大于1mΩ，準確度不低于1.0級。本儀表采用精密四線法以及大電流原理測試，結果準確可靠，且其各項技術指標均達到或優于相關標準要求。儀表也可以測量感性線圈直流電阻，斷路器、開關、車船飛機的金屬鉚接電阻、電焊接點的電阻、蓄電池并聯連接電阻、配電盤母線及導線接點電阻，建筑物中(避雷帶、地梁、構造、保護、樓板筋、水管、散熱器、衛生間、門窗、陽臺、廚房等對象的)金屬構件之間聯結質量等。其中感性線圈直流電阻的測量是變壓器、互感器、電抗器、電磁操作機構等感性線圈制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門性試驗的必測項目。儀表廣泛應用于建筑質檢站、監理公司、建筑施工單位、防雷公司、電力部門、船舶機車廠等。
