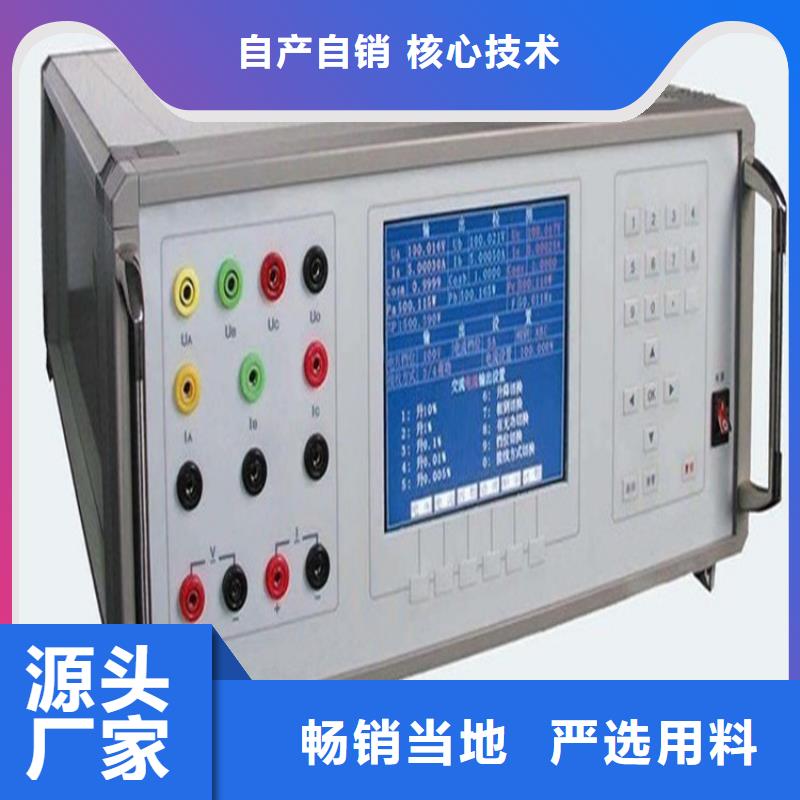

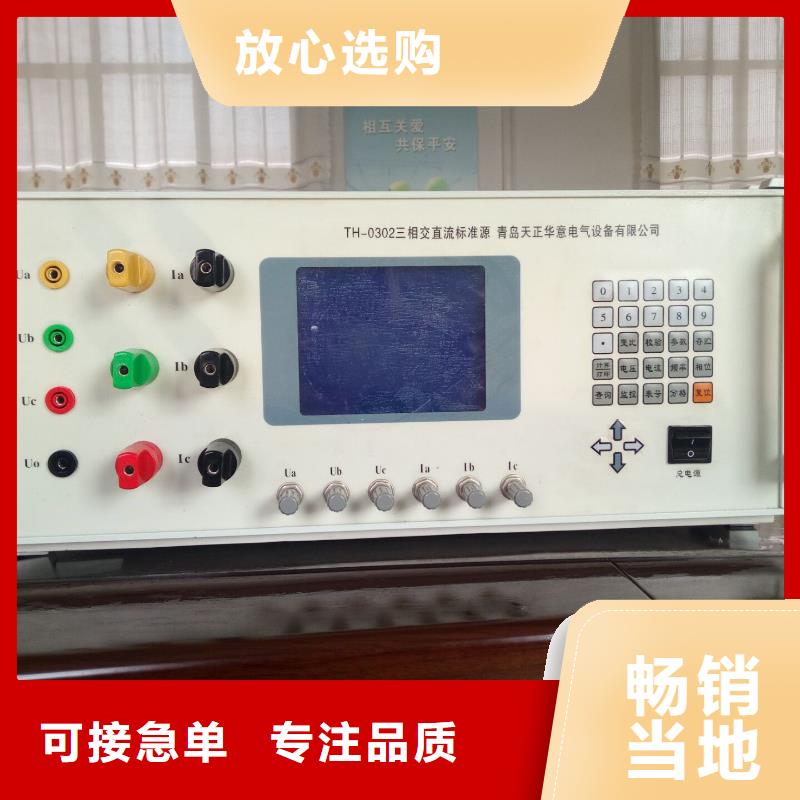

阿拉善多功能校準儀 該界面主要分為三個區域，上方的輸出顯示區，下方是輸出設定區域，使用者可選擇電壓、電流、功率因數的試驗點，下面是儀器的狀態顯示欄，顯示各相電壓電流的輸出狀態和所處的界面名稱。下圖3-3為三相四線下，電壓220v、電流為1A、功率因數1.0的情況下電源輸出的情況。圖3-3 1、輸出顯示區L1 L2 L3 :分別表示L1 、L2、 L3三相，三相三線時不顯示 L2相，單相時只顯示L1；U(V)：三相四線時顯示各相的相-中性點電壓輸出值，三相三線時只顯示U12、U32的電壓；I(A)： 各相電流輸出值；Φ(°)：各相電流對相電壓的相位值；P(W)：各相的有功功率值和總有功功率值；Q(var)：各相的無功功率值和總無功功率值；S(VA)：各相的視在功率值和總視在功率值；PF： 各相的功率因數和總功率因數；F(Hz)：電源輸出頻率值。矢量圖上方為各相-相電壓間的相位值，三相三線狀態下僅有U1U3之間的相位值。在三相四線情況下，按【ENTER】鍵，矢量圖上方顯示電壓之間相位的位置顯示線電壓U12、U23、U32的值。如下圖3-4：圖3-42、輸出設定區表示單選；表示可多選；表示單選選中；百分比是相對于【SET】界面下用戶設置的三相電壓、電流的額定值而言的。觸摸顯示屏上相應位置可選擇不同電壓試驗點、電流試驗點、相位試驗點。

<阿拉善>天正華意電氣設備有限公司

阿拉善多功能校準儀這時可以測量熱電阻，在附加信息欄里顯示當前測量的溫度對應與ITS-90標準中的電阻值。按Measure中的Range可進行測量的熱電阻類型切換，切換順序如下（Cu50→Pt100→Cu50）。這時可以測量和輸出熱電偶，在附加信息欄里顯示當前測量的溫度對應與ITS-90標準中的毫伏值，以及冷端溫度補償?shù)姆绞胶蜏囟龋ˋuto表示是使用儀表內部自帶的溫度測量值作為冷端溫度補償，Man表示以某一設定值作為冷端溫度補償，溫度的設定請參考參數設置一節）。按Measure中的Range可以進行測量的熱電偶類型切換，切換順序如下（S→K→E→T→J→B→R→N→S）。3.5 參數設置操作在操作可以進行一些參數的查看和修改。在主畫面時候按ENT鍵可進入?yún)?shù)設置畫面，這時如果按ESC鍵即可退出參數設置畫面返回主畫面。參數設置畫面如下：上下鍵選擇要修改的參數，當選定某一個要修改的參數后，按ENT鍵進入?yún)?shù)值修改，如下：TC→F→DCV）。按Source中的Fun鍵可進行輸出型號的切換，型號按如下的順序循環切換（直流電壓→直流電流→直流毫伏→熱電偶→頻率→直流電流），儀表中表示（DCV→DCmA→DCmV→TC→F→DCV）。改變輸出值可以通過兩種方式實現：①通過左右方向鍵選擇光標的位置，通過上下鍵修改該位的值；②直接通過數字鍵盤區輸入數值，輸入完一位后光標自動向右移一位，小數點位自動跳過，到末尾自動跳到起始位（以下所有的數值輸入都可通過這兩種方式實現修改）。

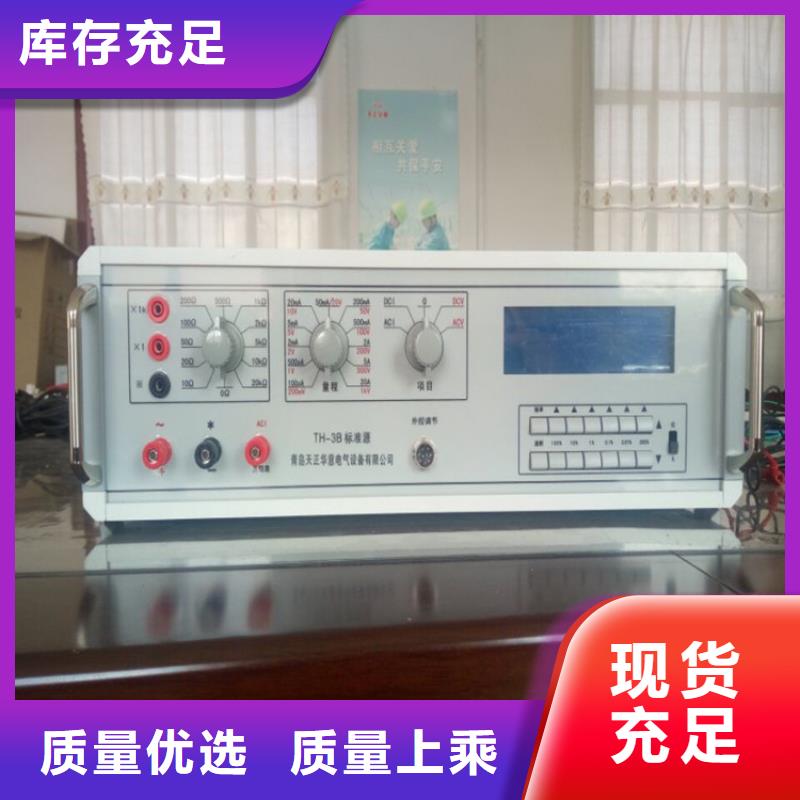

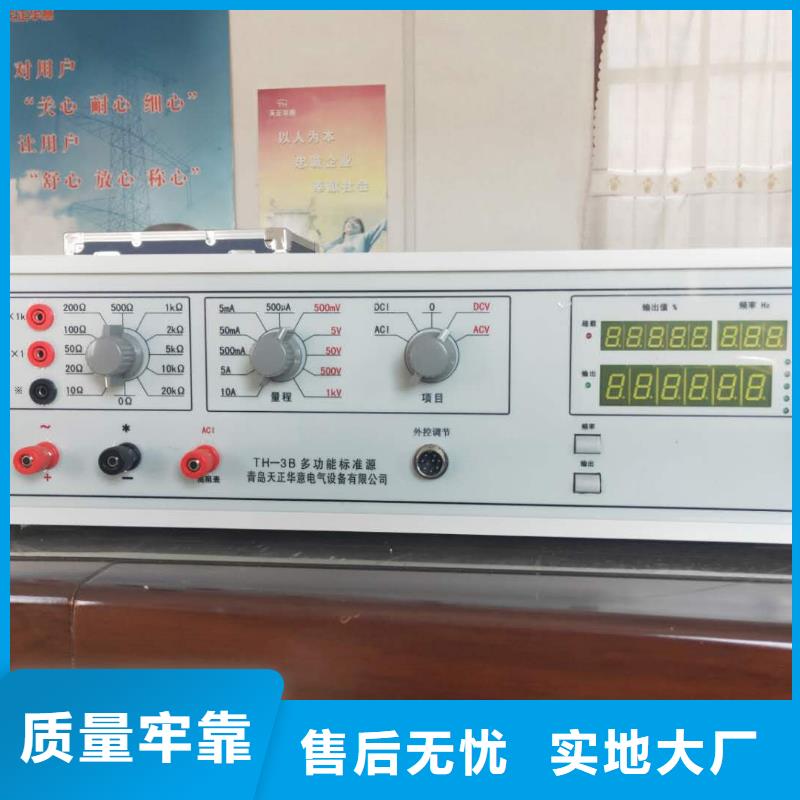

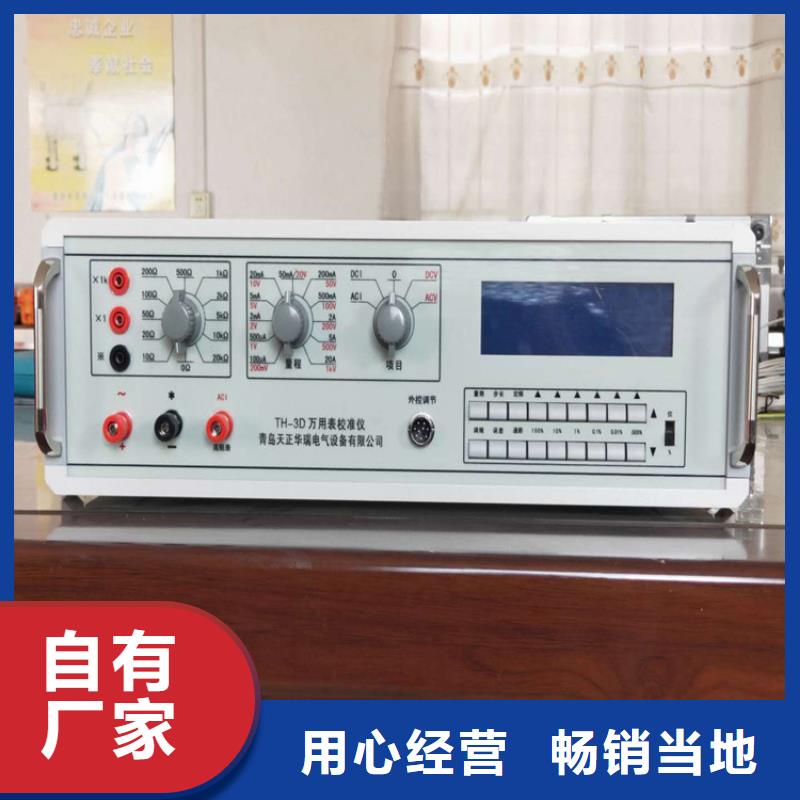

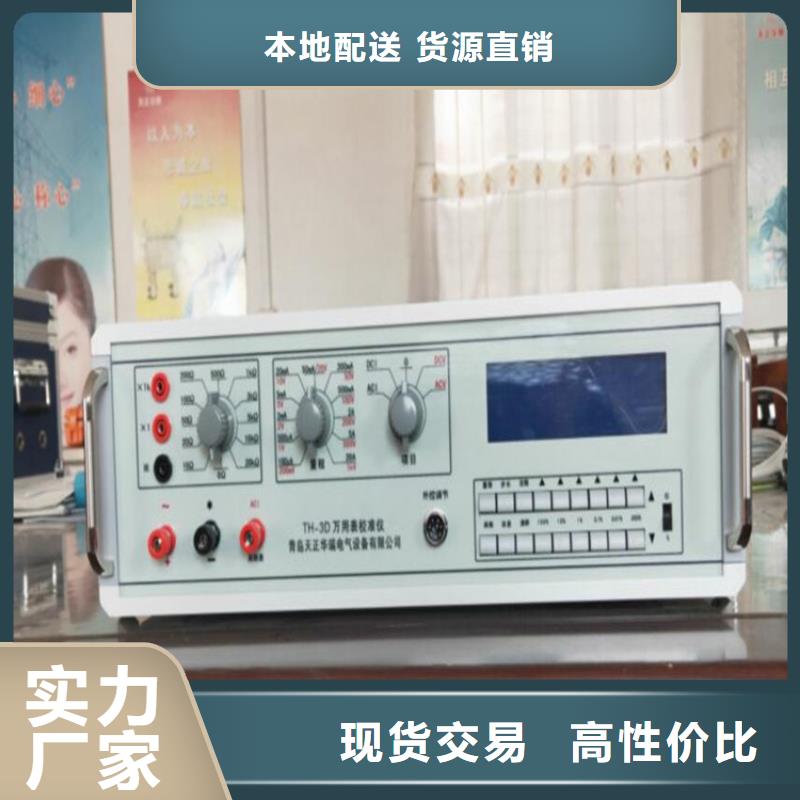

阿拉善多功能校準儀使用細則：7.1儀器應安置于通風良好、無陽光直射、干燥、清潔的地方。電源電壓應為220V±10％，50Hz±2％，避免電源波動較大的地方使用。7.2開機前項目開關置于“0”位置，輸出端不要接上被檢儀表，以免檔位選擇不當損壞儀表，盡量避免頻繁開關機。7.3電源插座上的地線應良好接地。7.4接通后面板上電源開關，根據被檢表的性能和量程選擇相應的項目、量限、步長，如果做交流項目檢測時，可按動頻率鍵（循環鍵）選擇相應的頻率，做直流項目檢測時；不能選擇頻率！所有電壓、電流只有通斷燈亮?xí)r才有輸出；當作中值電阻測試時，將項目開關轉到“0”，可從“＊、×1、×1k”端子輸出相應的中值電阻。7.5.1頻率的選擇：按動頻率鍵（循環鍵），選擇相應的頻率7.5.2量限的選擇：根據被檢表的量程，選擇本校準儀的對應量程，按動量限鍵，量限循環顯示。7.5.3步長的選擇：按動步長鍵，循環顯示倍率值4、5、6、10、15，此項功能主要用于分幾步輸出滿量限值。

阿拉善多功能校準儀輸出調節： 外控編碼器調節：將外控調節盒接到外控調節插頭上，開機，選擇需要測試的項目和量程，按動“通斷”按鍵，LCD屏顯示“通”，旋轉外控調節盒的粗細調編碼器，輸出將從小到大變化，按動“通”按鍵，LCD屏顯示“斷”，輸出為零，或者反方向旋轉編碼器，將輸出降為零。7.5.4.2面板按鍵數字調節：可通過面板上按鍵控制鍵調節輸出：1）“按位”調節，將開關撥到“位”側，按動LCD屏輸出值對應的上升、下降鍵，對應的位加1、減1，如果按動位，只能調節到滿量程值（或選擇量限值）的，以免誤操作損壞被檢表！2）“按百分比”調節，將開關撥到“％”側，按動LCD屏輸出值對應的上升、下降鍵，可按照選擇量限值（沒有設置，則為校準儀對應的量程值）與設置的步長（沒有設置，為10）共同調節。例如：如果量程值選擇5.00，倍率值選擇4，則按動10％上升鍵一次，輸出為5.00×1/4×10％＝1.25。7.5.5如果按動上升鍵、下降鍵一次，輸出將緩慢的上升、下降到量程值（設置量程值），可方便檢查指針表的卡針現象。7.5.6誤差的處理：按照外控調節或者按照面板按鍵調節的方式，使校準儀輸出為被檢表的實際值，按動誤差鍵，再按照以上調節方式使校準儀輸出為被檢表的測量值，此時，誤差窗口顯示被檢表的相對誤差。此點測試完成，按動誤差鍵退出，此時，校準儀恢復到設置值，可進行下一點的測試。例如：測試DC5V的誤差，使校準儀輸出DC5V，按動誤差鍵，調節校準儀的輸出，使被檢表顯示為5V，此時誤差窗口顯示被檢表5V的相對誤差。要進如行其他點的測試，可按動誤差鍵，重復上述過程即可！7.5.7每一次測量完畢，應按住下降鍵2~3秒鐘，使輸出回零后，再做下一次測量。7.5.8當出現“超載”時，LCD屏顯示“斷”校準儀進入保護狀態，輸出為零，此時請檢查輸出接線是否有誤，待查明原因以后，按通斷鍵，重新進行測試。

三相交流儀表校驗臺廠家-質量保證 <阿拉善>天正華意電氣設備有限公司

阿拉善多功能校準儀定點輸出交直流標準源是我公司為生產數字式儀表專門設計的一種全電子式智能化標準源，可對數字式交直流電壓、電流表進行檢測。具有體積小、功能全、穩定度高、操作方便、可靠性好等特點，是數字式儀表校驗的理想測試設備。二、主要技術指標：2.1：穩定性：AC＜0.02％/5分鐘。DC＜0.01％/5分鐘。2.2：交流失真度：0.1％。2.3：直流紋波系數：＜0.05。2.4：輸出頻率及穩定度：400Hz、60 Hz 、50 Hz ＜0.1％2.5：定點輸出值（可更改）：2.5.1：直流電壓：19mV、100mV、 190mV、1V、1.9V、10V、19V、100V、190V、300V、600V、1kV。2.5.2：交流電壓：19mV、100mV、 190mV、1V、1.9V、10V、19V、100V、190V、300V、600V、750V。2.5.3：直流電流：100uA、190uA、 1mA、1.9mA、10mA、19mA、100mA、190mA、1A、1.9A、5A、9A。2.5.4：交流電流：1mA、1.9mA、10mA、19mA、100mA、190mA、1A、1.9A、5A、9A。2.5.5：交流電流：100uA、190uA指標不考核2.6：輸出電壓、電流準確度：2.6.1：交直流電壓：±0.05％×輸出值。2.6.2：交直流電流：±0.1％×輸出值。2.6.3：交流400Hz附加誤差：±0.05％×輸出值。2.7：供電電源：220V±10％。2.8：工作環境：溫度20℃±10％。2.9：機箱尺寸：460mm×420 mm×135 mm。

---
