錫林郭勒變電站數字分析儀品質保障

錫林郭勒手持式光數字測試儀GOOSE 網絡可交換以下實時數據：a. 保護裝置的跳、合閘命令b. 測控裝置的遙控命令c. 保護裝置間信息（啟動失靈、閉鎖重合閘、遠跳等）d. 一次設備的遙信信號（開關刀閘位置、壓力等）e. 間隔層的聯鎖信息光數字繼電保護測試儀可對基于IEC61850標準的數字化裝置和儀表進行測試和試驗。系統內置嵌入式工控機，不用外接電腦即可獨立操作以模擬合并單元，將電壓、電流量按照IEC61850-9-1、IEC61850-9-2及FT3幀格式打包實時發送采樣值給被測設備，輔以發送必要的GOOSE報文或輸出必要的開關量硬接點信號，而被測設備的動作信號則通過測試儀的硬開關量輸入接點或者以GOOSE報文發回給測試儀，測試儀根據試驗邏輯過程實時對輸出量進行調整，完成數字化裝置和儀表的閉環測試。為滿足保護“直采直跳”、“保護就地化”、“雙采樣”” 、“不依賴外部時鐘同步采樣”等新的標準要求，光數字繼電保護測試儀提供了多達6對光纖網絡接口和6個光纖串行接口，每對光網口可配置多達10組IEC61850-9-1/2 SMV、GOOSE混合收發，每個光串口可配置1組FT3 SMV收發，每組IEC61850-9-1 SMV可配置多達32個SMV數據通道，每組IEC61850-9-2 SMV可配置多達64個SMV數據通道，每組GOOSE可配置多達256個數據通道，每組FT3可支持國網的擴展幀即22個SMV數據通道。另外還具有2組共12路模擬小信號輸出、8通道開入量、4通道開出量，內置GPS同步時鐘以及IRIG-B或IEEE1588時間同步接口。主要適用于數字化變電站各種數字化保護、自動裝置和儀器儀表的參數整定和測試，智能化程度高，測試準確。能模擬2組共12路電流、電壓的調幅、移相、分相獨立變頻、多態故障模擬、疊加諧波，具有失真告警、錄波數據回放輸出等功能，是確保數字化變電站及線路運行的重要測試儀器。

<錫林郭勒>天正華意電氣設備有限公司

錫林郭勒手持式光數字測試儀 SCD裝載2.1.1 導入SCD文件刷新F1，刷新當前目錄下的文件，插入U盤，按刷新鍵讀取U盤數據；解析F2/OK，選中SCL文件后，按解析鍵提取SCL文件中的配置數據；解析完成后自動進入數據查看（IED列表信息）；根目錄F3，將當前文件路徑回退到U盤根目錄下；返回F4，將當前文件路徑回退到上級目錄；打開F5/OK，選中文件夾后，按打開鍵進入選中文件夾進行查看；IED列表F6鍵，查詢當前以解析SCL文件的數據；換行方向鍵（上、下）換頁方向鍵（左、右）2.1.2 IED列表首頁F1，返回到IED列表首頁；上頁F2/左鍵，返回到IED列表上一頁；下頁F3/右鍵，前進到IED列表下一頁；尾頁F4，前進到IED列的一頁；篩選F5，設置IED過濾條件，快捷定位需要的使用的IED；控制塊F6/OK，查看選擇IED的報文控制定義信息；換行方向鍵（上、下）換頁方向鍵（左、右）IED篩選功能支持IED按類型、制造廠商、描述或APPID進行篩選過濾，方便快速定位測試需要的IED。以APPID篩選為例，選擇“自定義搜索”，在搜索文本框中輸入AppID，如“4001”，點擊“確定”（F1），則自動將包含有AppID ＝ 0x4001的IED篩選出來。2.1.3 報文控制塊報文列表包含報文類型、APPID、關聯IED，其中關聯IED用來指明當前控制塊的源（from）或目的（to)?；拘畔g覽選中報文控制塊的屬性參數值；通道信息瀏覽選中報文控制塊的數據集（通道）定義；導至發送將選中報文導出到測試配置，并定義為發送/發布報文；導至訂閱將選擇報文導出到測試配置，并定義為發布報文（Goose）；確定對“導至發送”與“導至訂閱”操作進行確認；取消對“導至發送”與“導至訂閱”操作進行取消；換行方向鍵（上、下）換頁方向鍵（左、右）

錫林郭勒手持式光數字測試儀主要技術參數IEC 61850接口功能任意配置為IEC 61850 9-2的SMV發送、接收端或GOOSE發送、接收端接口類型LC數量8對，其中2對為100/1000M自適應，6對為100M波長1310/850nmFT3接口功能GB/T 20840.8、DL/T 282、Q/GDW441報文的接收、發送接口類型ST數量6個發送口，2個接收口相位范圍0~360°準確度±0.1°分辨率0.1°頻率范圍0~1000Hz準確度＜±0.001Hz(0~65Hz)＜±0.01Hz(65~450Hz)＜±0.02Hz(450~1000Hz)分辨率0.001 Hz時間范圍1ms~9999.999s分辨率1ms開關量輸入數量8對 可接空接點及帶電位接點(0~250V)開關量輸出數量6對，其中2對為快速開出遮斷容量DC250V /0.5A反應時間≤0.1ms同步接口類型GPS/BD ANTIRIG-B/PPS光信號；IRIG-B/PPS電信號；IEEE 1588數量GPS/BD ANT 1個；IRIG-B/PPS光信號2個:1個對時，1個授時；IRIG-B/PPS電信號 2對：1對對時，1對授時；IEEE 1588 1對無線連接接口類型WIFI4G(選配)有線連接接口類型百兆Lan口，RJ45數量2個模擬量小信號輸入接口類型航空插頭，交流電壓數量12路模擬量小信號輸出接口類型航空插頭，交流電壓數量12路供電電源供電電壓AC 220V，允許偏差：-20％~15％供電頻率47~65 HzUSB 口數量2個工作環境條件工作溫度-10℃~50℃濕度≤95％無凝露其他重量5.5kg尺寸146mm x 390mm x 212mm(長x寬x高)聯機接口RJ45顯示屏10.4寸真彩液晶顯示單位名稱：青島天正華意電氣設備有限公司稅號：788839J公司地址：青島平度市李園街道辦事處平安路2號

<錫林郭勒>天正華意電氣設備有限公司
錫林郭勒變電站數字分析儀品質保障 <錫林郭勒>天正華意電氣設備有限公司

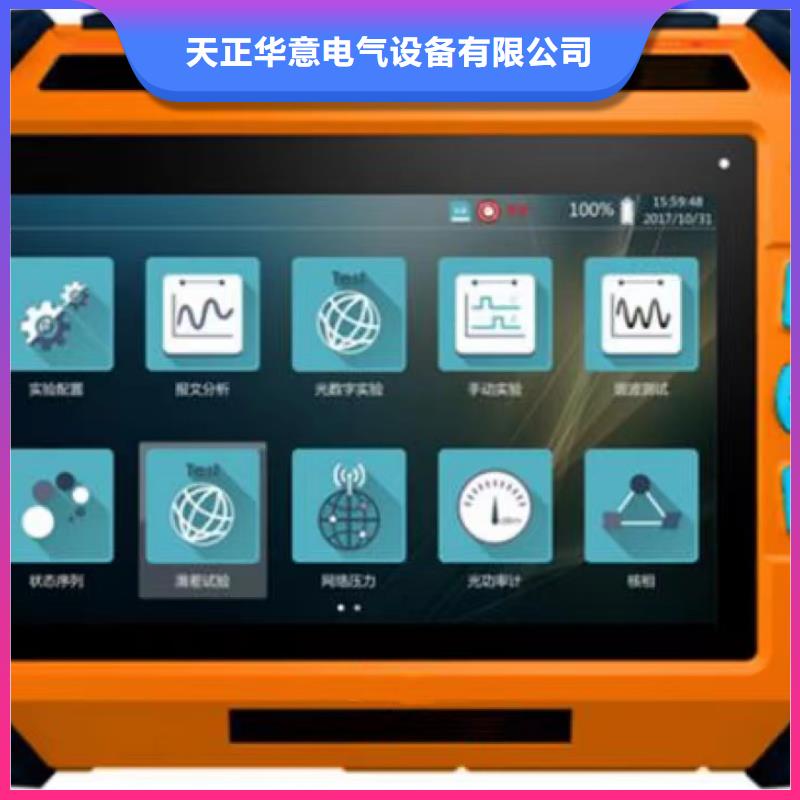

錫林郭勒手持式光數字測試儀本產品集光數字網絡信號分析儀與光數字繼電保護測試儀于一體。、實用的測試功能，支持交流試驗、整組試驗、狀態序列、核相、極性、虛端子、差動保護、距離與零序、故障回放等試驗模塊。技術特點基于SOC高集成度硬件平臺開發，采用可靠穩定的嵌入式Linux系統10.1寸1280＊800高分辨率，電容式全觸控屏操作用于智能站數字信號測試分析和繼電保護調試支持智能測試模板編輯，測試過程中可任意添加測試項目，并保存為可重復使用的測試工程文件，提高后期定檢、消缺階段的測試效率；可直接通過U盤導入SCD文件，支持直接導入500kV、750kV智能變電站的SCD文件；支持FT3、FT3擴展及DL/T 282報文輸出，并且支持2M/4M/6M/8M/10M波特率UART編碼及5M/10M/20M 曼切斯特編碼；支持虛端子圖形化顯示功能，數據流向清晰明了；支持從 CID、SCD等文件導入SV、GOOSE報文配置，并支持網絡偵測配置；具備實時告警功能，現場應用更方便；裝置支持授時功能，可對外輸出光IRIG-B(DC)及光PPS對時信號；支持串接監聽功能，可在不中斷現場數據傳輸的情況下對數據進行解析和分析；支持光功率計功能，可測試光網口及光串口的功率；支持網絡壓力功能，模擬各種異常報文或異常流量對設備的可靠性進行檢驗；支持核相功能，可比較同一控制塊的不同通道的相位，也可比較不同控制塊的不同通道的相位；支持互感器極性測試功能；

錫林郭勒手持式光數字測試儀主要技術參數IEC 61850接口功能任意配置為IEC 61850 9-2的SMV發送、接收端或GOOSE發送、接收端接口類型LC數量8對，其中2對為100/1000M自適應，6對為100M波長1310/850nmFT3接口功能GB/T 20840.8、DL/T 282、Q/GDW441報文的接收、發送接口類型ST數量6個發送口，2個接收口相位范圍0~360°準確度±0.1°分辨率0.1°頻率范圍0~1000Hz準確度＜±0.001Hz(0~65Hz)＜±0.01Hz(65~450Hz)＜±0.02Hz(450~1000Hz)分辨率0.001 Hz時間范圍1ms~9999.999s分辨率1ms開關量輸入數量8對 可接空接點及帶電位接點(0~250V)開關量輸出數量6對，其中2對為快速開出遮斷容量DC250V /0.5A反應時間≤0.1ms同步接口類型GPS/BD ANTIRIG-B/PPS光信號；IRIG-B/PPS電信號；IEEE 1588數量GPS/BD ANT 1個；IRIG-B/PPS光信號2個:1個對時，1個授時；IRIG-B/PPS電信號 2對：1對對時，1對授時；IEEE 1588 1對無線連接接口類型WIFI4G(選配)有線連接接口類型百兆Lan口，RJ45數量2個模擬量小信號輸入接口類型航空插頭，交流電壓數量12路模擬量小信號輸出接口類型航空插頭，交流電壓數量12路供電電源供電電壓AC 220V，允許偏差：-20％~15％供電頻率47~65 HzUSB 口數量2個工作環境條件工作溫度-10℃~50℃濕度≤95％無凝露其他重量5.5kg尺寸146mm x 390mm x 212mm(長x寬x高)聯機接口RJ45顯示屏10.4寸真彩液晶顯示單位名稱：青島天正華意電氣設備有限公司稅號：788839J公司地址：青島平度市李園街道辦事處平安路2號

<錫林郭勒>天正華意電氣設備有限公司

錫林郭勒手持式光數字測試儀本產品集光數字網絡信號分析儀與光數字繼電保護測試儀于一體。、實用的測試功能，支持交流試驗、整組試驗、狀態序列、核相、極性、虛端子、差動保護、距離與零序、故障回放等試驗模塊。技術特點基于SOC高集成度硬件平臺開發，采用可靠穩定的嵌入式Linux系統10.1寸1280＊800高分辨率，電容式全觸控屏操作用于智能站數字信號測試分析和繼電保護調試支持智能測試模板編輯，測試過程中可任意添加測試項目，并保存為可重復使用的測試工程文件，提高后期定檢、消缺階段的測試效率；可直接通過U盤導入SCD文件，支持直接導入500kV、750kV智能變電站的SCD文件；支持FT3、FT3擴展及DL/T 282報文輸出，并且支持2M/4M/6M/8M/10M波特率UART編碼及5M/10M/20M 曼切斯特編碼；支持虛端子圖形化顯示功能，數據流向清晰明了；支持從 CID、SCD等文件導入SV、GOOSE報文配置，并支持網絡偵測配置；具備實時告警功能，現場應用更方便；裝置支持授時功能，可對外輸出光IRIG-B(DC)及光PPS對時信號；支持串接監聽功能，可在不中斷現場數據傳輸的情況下對數據進行解析和分析；支持光功率計功能，可測試光網口及光串口的功率；支持網絡壓力功能，模擬各種異常報文或異常流量對設備的可靠性進行檢驗；支持核相功能，可比較同一控制塊的不同通道的相位，也可比較不同控制塊的不同通道的相位；支持互感器極性測試功能；

<錫林郭勒>天正華意電氣設備有限公司

錫林郭勒手持式光數字測試儀 報文分析2.2.1 偵聽報文偵聽/停止偵聽啟動/停止報文偵聽程序；信息流量選中報文的屬性參數詳細值，并與SCD進行匹配，檢測并標記非匹配項；監視啟動對選中報文的監視，包括波形、幅值、狀態變位、相位、頻率、諧波、統計（丟幀、離散度等）、異常、抓包分析等；過濾偵聽參數設置，包括過濾光口、報文類型等；導至發送將選中的報文導入到測試配置中，并定義為發送報文；設置對報文監視的參數設置，包括顯示一次值/二次值，是否重新采樣，相位參考通道，額定延時通道等設置。換行/頁方向鍵（上、下鍵換行，左、右鍵換頁）2.2.2 報文信息查看選中報文控制塊的詳細屬性參數值。IEC61850-9-1/20x88BAIEC61850 Goose0x88B8IEC60044-8 FT3IEC60044-8（國網）擴展幀報文IEC60044-8標準幀報文許繼私有FT3格式報文2.2.3 報文監視2.2.3.1 SV報文波形切換到通道波形監視畫面；上下鍵，選擇通道；左右鍵，翻頁；波形組成：（刷新頻率 1s）波形曲線通道描述幅值（一次值或二次值，可設）相位（參考相可設）頻率無效位（IEC61850-9-2）檢修位（IEC61850-9-2）諧波切換到通道諧波分析畫面；統計切換到SV報文幀數、丟幀次數、均勻性（離散度）統計畫面；告警切換到異常幀告警信息列表界面。設置彈出SV報文的相位參考通道與變比等參數設置界面。單通道諧波含量分析0-10次諧波有效值、頻率、含量分析。SV報文離散度統計分析統計累計幀數、丟幀次數、連續兩幀之間的/小時間間隔，并按找均勻性區間分布統計落在每個區間的幀數及百分比。異常幀告警列表對SV報文的丟幀、品質異常（檢修位、無效位等）、均勻性異常、同步位變化、Goose變位、發送機制異常等進行自動告警。

錫林郭勒變電站數字分析儀品質保障 <錫林郭勒>天正華意電氣設備有限公司

錫林郭勒手持式光數字測試儀 測試配置按下圖所示，設置測試用例：測試模式——Goose發出硬開入接回響應時間測試勾選“開出量1或2”，設置默認狀態及變位時刻（翻轉時間），并下拉選擇接回的硬開入（A或B），作為測試分析判據。設置測試次數及間隔時間，開始測試。測試結果分析：測試完成后，自動分析測試結果，并計算小值、值及平均值。2.11.2 模式二：硬開出接點開出—Goose訂閱測量智能終端開入采集回路響應時間。TH-8508給智能終端開入遙信，測量智能終端收到硬接點開入與發出Goose報文的時間差。應＜10ms(不含消抖時間)。測試設置：1、報文配置選取相應保護裝置訂閱的斷路器分/合位置Goose報文（或智能裝置發布的斷路器分/合位置Goose報文），添加到系統設置的Goose訂閱組中；將Goose報文中的斷路器分/合通道關聯到變量“開入E”；確保變量“開出1或2”沒有在Goose發布報文中被關聯；2、測試配置選擇“硬開出發出Goose接回響應時間測試”模式；在“開出量設置（硬開出變位通道設置）”中使能測變量開出1—對應斷路器分/合位置；在“測試儀自接回”列的單元格，下拉選擇實際接線的硬開入接點A；在“Goose訂閱接回”列的單元格，下拉選擇Goose訂閱報文中關聯到斷路器分/合位置通道的變量“開入E”；設置好測試次數、測試間隔時間以及被測裝置的硬開入消抖時間值；開始測試；測試結果分析：測試完成后，自動分析測試結果，并計算小值、值及平均值。

錫林郭勒手持式光數字測試儀GOOSE 網絡可交換以下實時數據：a. 保護裝置的跳、合閘命令b. 測控裝置的遙控命令c. 保護裝置間信息（啟動失靈、閉鎖重合閘、遠跳等）d. 一次設備的遙信信號（開關刀閘位置、壓力等）e. 間隔層的聯鎖信息光數字繼電保護測試儀可對基于IEC61850標準的數字化裝置和儀表進行測試和試驗。系統內置嵌入式工控機，不用外接電腦即可獨立操作以模擬合并單元，將電壓、電流量按照IEC61850-9-1、IEC61850-9-2及FT3幀格式打包實時發送采樣值給被測設備，輔以發送必要的GOOSE報文或輸出必要的開關量硬接點信號，而被測設備的動作信號則通過測試儀的硬開關量輸入接點或者以GOOSE報文發回給測試儀，測試儀根據試驗邏輯過程實時對輸出量進行調整，完成數字化裝置和儀表的閉環測試。為滿足保護“直采直跳”、“保護就地化”、“雙采樣”” 、“不依賴外部時鐘同步采樣”等新的標準要求，光數字繼電保護測試儀提供了多達6對光纖網絡接口和6個光纖串行接口，每對光網口可配置多達10組IEC61850-9-1/2 SMV、GOOSE混合收發，每個光串口可配置1組FT3 SMV收發，每組IEC61850-9-1 SMV可配置多達32個SMV數據通道，每組IEC61850-9-2 SMV可配置多達64個SMV數據通道，每組GOOSE可配置多達256個數據通道，每組FT3可支持國網的擴展幀即22個SMV數據通道。另外還具有2組共12路模擬小信號輸出、8通道開入量、4通道開出量，內置GPS同步時鐘以及IRIG-B或IEEE1588時間同步接口。主要適用于數字化變電站各種數字化保護、自動裝置和儀器儀表的參數整定和測試，智能化程度高，測試準確。能模擬2組共12路電流、電壓的調幅、移相、分相獨立變頻、多態故障模擬、疊加諧波，具有失真告警、錄波數據回放輸出等功能，是確保數字化變電站及線路運行的重要測試儀器。

<錫林郭勒>天正華意電氣設備有限公司

錫林郭勒手持式光數字測試儀為現場故障診斷提供快捷幫助；?支持幅值、相位、頻率、阻抗、向量、序量、功率按照手動或自動的方式進行試驗，并且支持按照遞變、滑差、綜合的方式進行自動變化試驗；?支持虛端子圖形化顯示功能，數據流向清晰明了；?支持FT3、FT3擴展及DL/T 282報文輸出，并且支持2M/4M/6M/8M/10M波特率UART編碼及5M/10M/20M 曼切斯特編碼；?支持故障仿真和PCAP、COMTRADE格式數據回放功能；?具備MMS定值讀寫功能，可讀寫智能IED設備定值等配置信息；?具備同步觸發功能，支持GPS/BD對時，也支持IRIG-B、PPS及IEEE1588(PTP)對時方式并可支持對外輸出IRIG-B、PPS及IEEE1588(PTP)授時信號；?支持同時輸出8路授時信號；?具有強大的異常報文模擬功能，可模擬采樣序號異常、品質異常、發送頻率抖動、延時異常、丟包、超大報文幀、失步、重復報文、序號跳變、檢修模式、狀態虛變、報文超時、報文中斷、stnum跳變、sqnum跳變等測試；?開入量為有源、無源自適應接點，自動識別輸入類型和輸入電壓；?支持單纖發送、單纖接收；?配備模擬量小信號接口，提供12路0-7V交流電壓的模擬量小信號輸入及輸出；?配備10.4寸高分辨率顯示屏，支持觸摸操作；?配備WIFI模塊及4G模塊，支持遠程測試功能；?獨立可調直流電源 設有一路大功率110V 或 220V專用直流電源輸出。 ?接口完整 裝置面板上有自帶鍵盤和鼠標，單機能進行完整操作。裝置帶有USB口和網口，可與PC機通信進行操作，可外接打印機、鍵盤、鼠標、U盤等。?內置GPS 裝置自帶GPS接口，可實現雙機同步測試，可進行光纖縱聯差動保護試驗。?

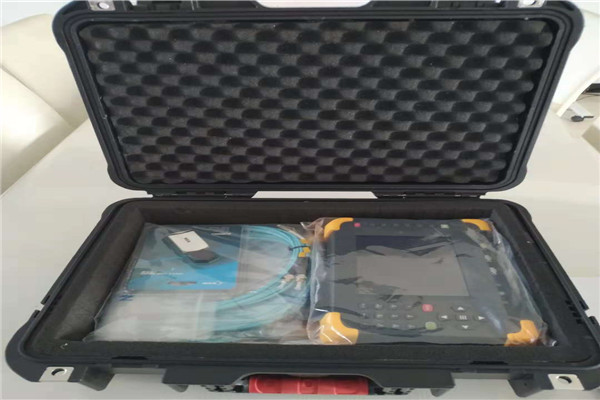

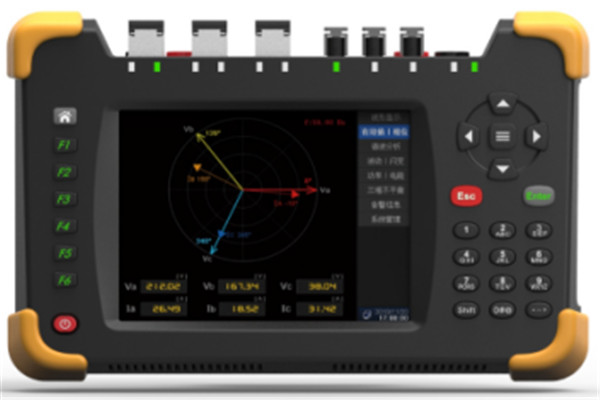

錫林郭勒手持式光數字測試儀主機TH-8508智能變電站光數字測試儀充電器1×DC4.2V，3.0AU盤1×Kingston，4.0G測試線材不同型號配置的測試線材不同，以裝箱清單為準相關文件1×用戶手冊1×裝箱清單1×產品合格證1×產品保修卡包裝箱1×鋁制外包裝箱，手提式若以上列出的任何一項配件有損壞或是短缺，請盡快與您的經銷商聯系。1.3 產品特色?采用5.7吋真彩液晶顯示屏，640px×480px，支持觸摸屏＋鍵盤操控模式； 可模擬合并單元（MU）輸出IEC61850-9-1/2光數字報文，對光數字繼電保護裝置進行測試；?可模擬光電互感器輸出FT3報文，對FT3輸入的合并單元進行測試；?支持SCL文件（SCD、ICD、CID等）導入以提取需要的裝置實例配置信息，完成測試配置；?支持網絡報文偵聽，并自動與SCL文件進行匹配，對不相符的項目進行標記；?支持電壓電流輸出測試，6路電壓6路電流可映射至多個采樣值控制塊輸出；?支持狀態序列輸出測試，并具有短路故障計算功能；?支持B碼觸發輸出采樣值，可實現多機同步輸出測試；?光串口IEC60044-8報文傳輸速率2.0Mbps～10.0Mbps可選；?支持SV報文輸出時間均勻性、額定延時監測；?支持光口數據流量監測；?支持GOOSE發送機制監測；?具有光數字SV控制塊的極性校核功能和核相功能；?具有光口數據轉發功能，可用于串行偵測報文；?支持單纖網絡連接（無Link模式），光口數據鏡像、轉發、回環等；?支持SV、GOOSE及IEEE1588報文監測，支持波形、幅值、相位、頻率、諧波、離散度、異常報文、變位記錄等數據呈現方式；?支持SV報文重采樣；?內置11000mAh可充電鋰電池供電，連續工作時長≥5小時。專業版本TH-8508智能變電站光數字測試儀機型支持以下測試：支持光網口模塊熱拔插，實現100M/1000M光模塊切換；支持交換機VLAN測試；光功率測量；支持智能終端SOE響應時間測試；后續將支持更多的測試，我們將及時為您提供免費軟件升級服務。

<錫林郭勒>天正華意電氣設備有限公司

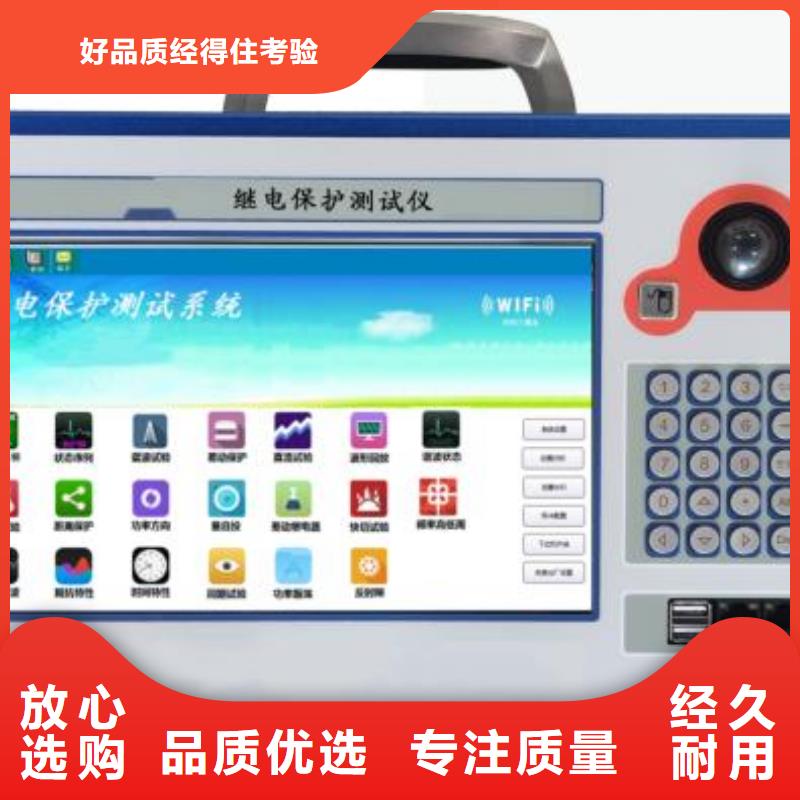

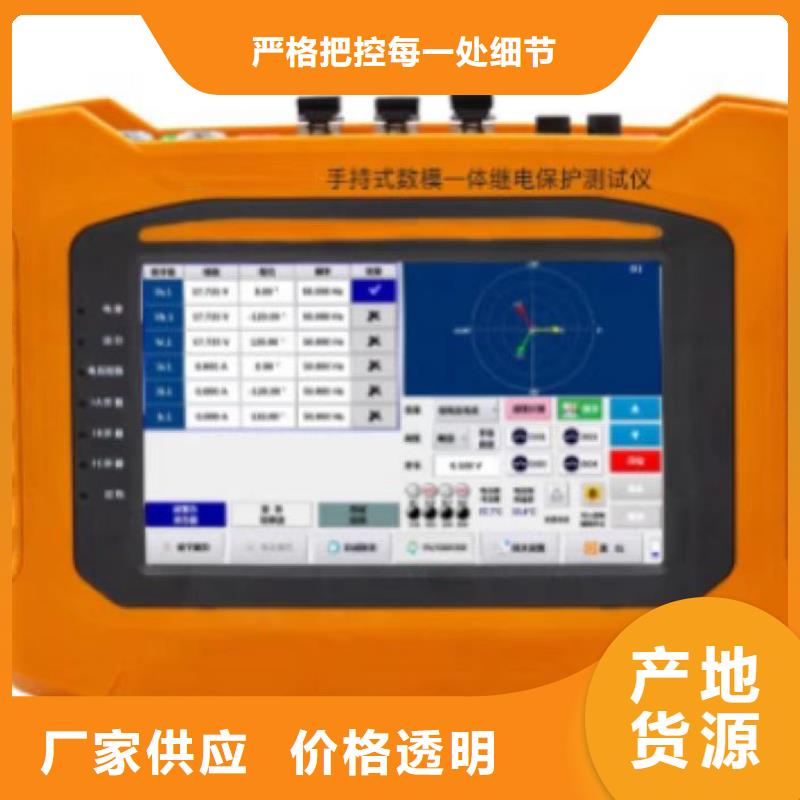

錫林郭勒手持式光數字測試儀 超輕小型系列手持式列繼電保護測試儀，是采用一代科技和電子技術成果全新設計的超輕小便攜的手持系列繼電保護測試儀。該系列繼保儀功能配置和操作方式與傳統大型繼保儀完全相同，但體積超小、重量輕，攜帶極其輕松，極大降低了現場人員的工作負擔，提高了現場工作效率。手持系列繼保儀包括TH-10型單相電流三相電壓型、TH-30型三相電流四相電壓標準型、TH-60型六相電流六相電壓標準型。技術特點?超小型繼保儀，略大于A4尺寸，體積超小，輕松攜帶?超輕型繼保儀，僅重9.6kg，可手持操作?標準4路電壓、3路電流輸出，相電壓120V，相電流30A?WindowTH操作系統，10寸大彩屏，傳統測試軟件，操作簡潔流暢?雙操作模式，單機操作，外接PC或WiFi操作?新型高保真線性功放，輸出精度高達0.1％?高集成模塊化結構，EMC性能好，可靠性高?完善可靠的自保護功能?主要技術參數標準模擬量電壓電流輸出交流電流輸出：AC 3×30A/200VA交流電壓輸出：AC 4×120V/60VA交流輸出精度：0.1％（10~120V）直流電流輸出：DC 3×（±10A）/100VA直流電壓輸出：DC 4×（±160V）/60VA相位：0~360°相位準確度：＜0.5°輸出頻率：10~1200Hz頻率準確度：＜ 0.01Hz疊加諧波：0~24次諧波開關量：8路開入，4路開出規格尺寸：350×250×120mm（長×寬×高）重量：9.6kg單位名稱：青島天正華意電氣設備有限公司稅 ???號：788839J公司地址：青島平度市李園街道辦事處平安路2號電 ???話：

<錫林郭勒>天正華意電氣設備有限公司 錫林郭勒變電站數字分析儀品質保障
<錫林郭勒>天正華意電氣設備有限公司

錫林郭勒手持式光數字測試儀6繼電保護測試儀智能檢定裝置后面板1.3繼電保護測試儀智能檢定系統主要指標繼電保護測試儀智能檢定裝置主要指標：設備名稱項目名稱范圍TH66精度等級THU66精度等級檢測裝置交流電流0～≦0.1In 0.2mA0.05mA0.1In～Imax0.05％RG0.02％RD直流電流0～≦0.1In0.2mA0.05mA0.1In～Imax0.05％RG0.05％RD交直流電壓0～≦2V1mV0.5mV2V～Umax0.05％RG0.02％RD交流頻率10～1000Hz0.5mHz0.2mHz交流相位0～359.999o0.05o0.02o總畸變率　0.05％基波0.05％基波諧波2～20次0.1％基波0.05％基波響應時間　5us5us同步性　5us 2us合閘角　5us對應的角度5us對應的角度時鐘　50us50us紋波　0.1％RG0.1％RG1）交直流電流量程：50A、30A、15A、10A、7.5A、6A、4.5A、3A、1.5A、1A、0.75A、0.5A、0.3A、0.15A、0.1A、75mA、50mA、30mA、15mA、10mA共20檔。2）交直流電壓量程：1000V、750V、600V、450V、300V、150V、100V、75V、60V、45V、30V、15V、10V、7.5V、6V、4.5V、3V、1.5V、1V、0.75V、0.6V、0.45V 、0.3V、0.15V、0.1V 、75mV 、50mV、30mV、15mV、10mV共30檔。3）環境溫度：實驗室（20±2）o，預熱時間不低于30分鐘。二 THFZ全功能程控電子負載主要特性規程要求：a單路電流、電壓帶負載（純阻性）能力b多路電流或電壓同時輸出帶負載（純阻性）能力c單路電流、電壓帶感性（容性）負載能力帶負載（純阻性）能力，是指通過的電流（或兩端電壓）精度在標的范圍內和總畸變率不大于1％的輸出功率；通常檢測方式是采用滑動電阻器來測試單路電流、電壓帶負載（純阻性）能力，由于滑動電阻的工作方式是通過改變其線圈匝數實現阻值變化，那么改變0.01Ω以下的阻值就顯的特別費勁。

錫林郭勒變電站數字分析儀品質保障

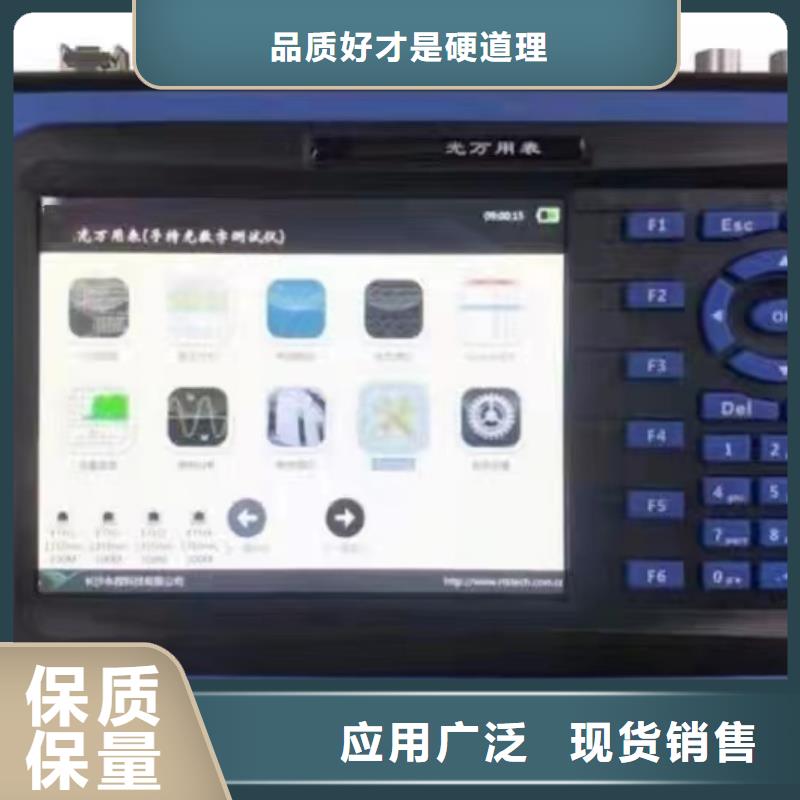

錫林郭勒手持式光數字測試儀本產品調試接口采用MINI USB接口數據線，不能用作充電接口，以防損壞儀器。操作方面的性?在您使用儀器之前，請務必詳加閱讀本手冊所提供的相關信息。?在使用過程中，請注意拿穩儀器，防止跌落損壞。?連接光纖尾纖到儀器頂部的光纖通訊接口時，請按照卡口位置插入，不要過于用力以防止損壞光纖通訊接口。?灰塵、濕氣以及劇烈的溫度變化都會影響主板的使用壽命，因此請盡量避免將儀器放置這些地方，并做好防水工作。請勿將儀器放放置或存儲在在容易被摔落或可能被其它重物壓擠的地方。?在你工作完成后，請確保將儀器頂部的光纖通訊接口的封蓋擋板合上，以防止因為灰塵或異物阻塞或損壞光纖通訊接口。?若在本產品的使用上有任何技術性問題，請和經過檢定或有經驗的技術人員聯絡。關于這本用戶手冊產品用戶手冊包含了所有當您在使用TH-8508系列光數字測試儀時所需要用到的信息。TH-8508系列光數字測試儀通俗叫法包含以下名稱：智能變電站光數字測試儀“光數字測試儀 萬用表”、“手持式報文分析儀”、“手持式繼電保護測試儀”，用戶手冊中統一簡稱為“光數字萬用表”。用戶手冊的編排方式用戶手冊有以下幾個章節所組成：章：產品介紹您可以通過本章節了解 TH-8508系列產品的硬件特性和外觀特征。

---
