承德二次壓降負載測試儀歷史記錄界面操作：在主界面下，通過”鍵選擇“歷史記錄”，按“ENTER”鍵進入該界面如下圖所示:在本界面下，通過“鍵來選擇當前記錄和翻頁。按下F1鍵，查看當前記錄，當前記錄分兩屏顯示，屏顯示測試時環境參數，第二屏顯示實際的測試結果。界面如下圖所示。按下F2鍵，刪除當前記錄此時只是在內存中刪除了記錄，并沒有在存儲器中完成刪除的操作，需要按下“MENU”才真正完成刪除的操作。按下F3鍵，導出數據導出數據是將保存在內部存儲器的歷史記錄，全部保存到SD卡里，以當前時間年月日小時命令的文件里，如當前時間是2016-05-28 09:20:30， 則此時導出文件的名為：.DAT文件。按下F4鍵，清空記錄清空記錄是指將保存到內部存儲器的所有歷史記錄刪除。它不會刪除SD卡里的數據。七、系統設置界面操作：系統設置界面包括了當前時間的設置以及自動關背光時間的設置。通過“←”“→”鍵選擇要更改的項目，然后通過“↑”，“↓”鍵來完成更改。界面如下圖所示：按下F1鍵，恢復默認的關液晶背光時間按下F2鍵，保存當前設定的關背光時間按下F3鍵，保存當前設定的時間按下F4鍵，返回到主菜單八、二次負荷在線測試1、測量接線3線PT負荷測試接線在PT側進行測試。PT側A、B、C相電壓線分別接到測量終端的U1、Un、U3端子上；用A、C(分別接到測量終端的I1，I3上)兩把鉗形電流互感器分別接到PT側A、C相上，注意：相別一定要對應，否則測試結果不正確。接線圖如下所示：4線PT負荷測試接線在PT側進行測試 ，PT側A、B、C、N相電壓線分別接到測量終端的U1，U2，U3，UN端子上；用三把鉗形電流互感器分別卡到PT側各相上

承德消諧電阻器參數測試儀
<承德>天正華意電氣設備有限公司

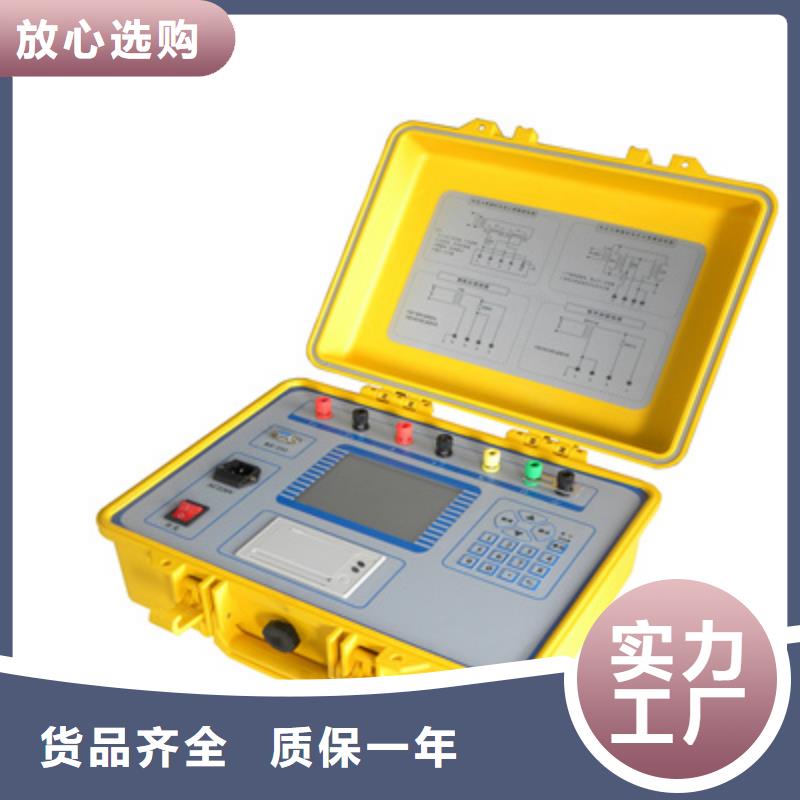

承德二次壓降負載測試儀 測試步驟為了保證各測試項目的精度，必須嚴格按照測試步驟進行。壓降測試：步：將儀器上PT側的測試線和WH側的測試線均連接到被測計量裝置的PT出線端子處；（具體接線方法見后節說明）第二步：進入相應的自校界面（三線或四線）進行自校；第三步：在不關機的情況下，將儀器WH側的測試線用放線盤布線到被測計量裝置的表計的電壓接線端子；（具體接線方法見后節說明）第四步：進入相應的測試界面（三線或四線）進行測試；第五步：將測試結果打印出來，測試完成。六、使用方法1．三線壓降自校接線方法三線自校接線方法如圖十九。圖十九2．三線壓降測量接線方法三線壓降測量接線方法如圖二十。圖二十3．四線壓降自校接線方法四線自校接線方法如圖二十一。圖二十一4．四線壓降測量接線方法四線測量接線方法如圖二十二。圖二十二5．三線PT負荷測試方法三線PT負荷測試時，電壓線B相跟N相短接，鉗Ia、鉗Ic分別夾A相、C相電流，鉗Ib不夾。見圖二十三。圖二十三6． CT負荷測試方法CT負荷測試時，接線如下圖。見圖二十四。圖二十四7．四線PT負荷測試方法四線PT負荷測試時，鉗Ia、鉗Ib、鉗Ic、分別夾A相、B相、C相電流。見圖二十五圖二十五七、打印功能每做完一項試驗，按F4鍵均可將測試結果打印出來，每種項目的數據類型各有不同，此處不一一介紹。在結果查詢時按下F4鍵也可將當前正在瀏覽的記錄中的數據打印出來。八、電池維護儀器采用高性能鋰離子充電電池做為內部電源，操作人員不能隨意更換其他類型的電池，避免因電平不兼容而造成對儀器的損害。儀器須及時充電，避免電池深度放電影響電池壽命，正常使用的情況下盡可能每天充電（長期不用在一個月內充一次電），以免影響使用和電池壽命，每次充電時間應在6小時以上，因內部有充電保護功能，可以對儀器連續充電。每次將電池從儀器中取出后儀器內部的電池保護板自動進入保護狀態，重新裝入電池后，不能直接工作，需要用充電器給加電使之解除保護狀態，才可正常工作。九、注意事項1．在測量過程中一定不要接觸測試線的金屬部分，以避免被電擊傷。2．測量接線一定要嚴格按說明書操作，否則后果自負。3．測試之前一定要認真檢查接線是否正確。4．使用有地線的電源插座。5．不能在電壓和電流過量限的情況下工作。6．儀器在室外使用時，盡可能避免或減少陽光對液晶屏直接曝曬。

<承德>天正華意電氣設備有限公司
承德消諧電阻器參數測試儀

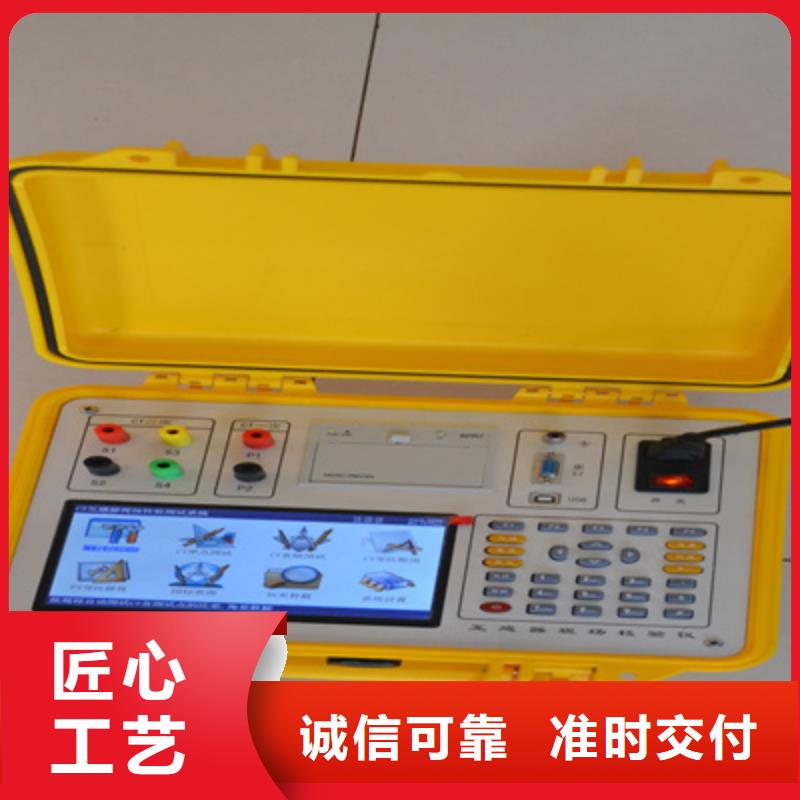

承德二次壓降負載測試儀多功能電能表現場校驗儀是我公司開發、研制的集電參量測量、電能表校驗、接線判斷為一體的高精度測試儀器。該儀器配以高精度、高線性度的電壓互感器和電流互感器，使儀器對各種參量的測量精度很高，同時配有鉗形電流互感器，使得現場接線簡便，無需斷開電流回路即可直接接入。該儀器采用大屏幕彩色液晶作為顯示器，全中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好，向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據。全觸摸式導電硅膠鍵盤操作方式，操作手感好，簡便易學。儀器內置大容量掉電不丟失數據存儲器，可將現場校驗數據保存下來，多可存儲1000組現場校驗結果，可提供后臺微機管理軟件，將結果上傳至計算機，實現微機化管理。儀器采用本公司獨立設計開模制造的工程塑料外殼，儀表外形美觀、實用。現場測試操作方便。一、功能特點1、儀器是集電能表校驗、電參量測試和檢測電網中發生波形畸變、電壓波動和三相不平衡等電能質量問題為一體的高精度測試儀器。2、不停電、不改變計量回路、不打開計量設備情況下，在線實負荷檢測計量設備的綜合誤差。3、測量電壓，電流，有功功率，無功功率，相角，功率因數，頻率等多種電參量，從而計算出測試設備回路的測量誤差。4、可選配虛擬負載箱，當用戶無負荷或超低負荷時，也能對電表進行準確的測量。5、可顯示被測電壓和電流的矢量圖，用戶可以通過分析矢量圖得出計量設備接線的正確與否。同時，在三相三線接線方式時，可自動判斷48種接線方式；追補電量自動計算功能，方便使用人員對接線有問題的用戶計算追補電量。

<承德>天正華意電氣設備有限公司 承德消諧電阻器參數測試儀

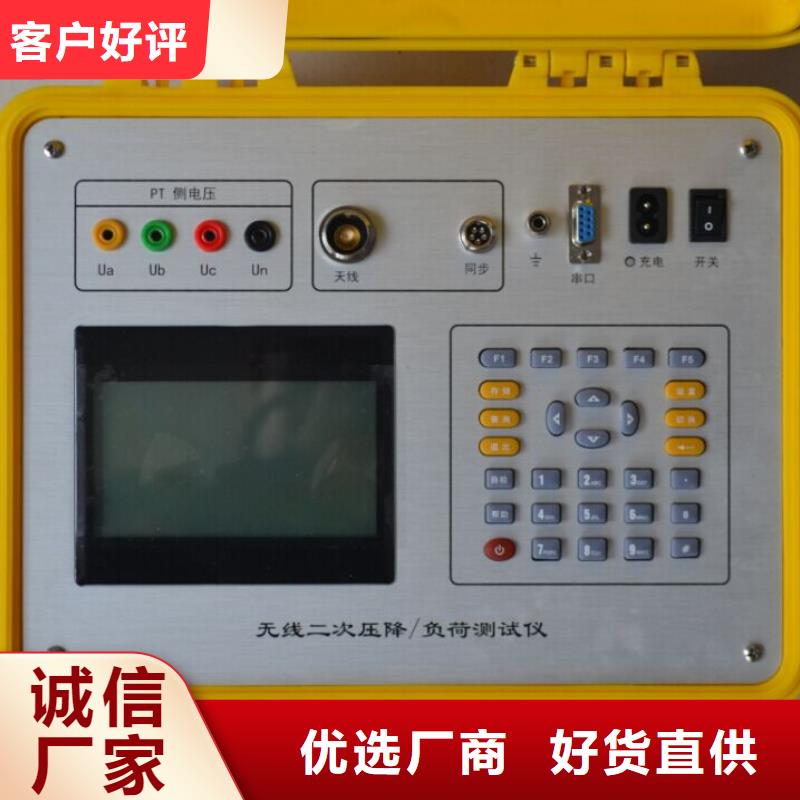

承德二次壓降負載測試儀電能計量綜合誤差過大是電能計量中普遍存在的一個關鍵問題。電壓互感器二次回路壓降引起的計量誤差往往是影響電能計量綜合誤差的因素。所謂電壓互感器二次壓降引起的誤差，就是指電壓互感器二次端子和負載端子之間電壓的幅值差相對于二次實際電壓的百分數，以及兩個電壓之間的相位差的總稱。傳統測試方法是一臺設備用很長的測試線同時檢測PT側和表計側的電壓，由于測試線過長，就很容易造成PT二次的短路情況，這是很危險的故障。在《電能計量裝置現場檢驗》作業指導書中對互感器的二次回路的實際負荷也提出了明確定要求。實際上互感器實際二次負荷對互感器的誤差有著大的影響。目前市場上的二次負荷測試方法大多采用伏安相位法來測試，這種方法存在接線麻煩，需要斷開電流回路接入測量，讀數不直接等缺點。TH-106C無線二次壓降及負荷測試儀是分布式無線同步測量電壓互感器二次壓降負荷以及伏安相位等電參數的儀器，由兩臺手持測量終端組成，每臺手持終端單獨使用時，可以當作二次負荷在線測試儀和三相相位伏安表使用。兩臺同時使用時可以無線同步測量六路電壓幅值，相位等參數，可以測量單相或者三相電壓互感器二次壓降，二次負荷，測試現場不需要在電能表側和PT端之間拉設臨時電纜，從測試原理上杜絕了因拉設電纜可能引起的電網事故，既保證了電能計量的準確性，又不影響電網的穩定運行，解決了傳統的PT二次回路壓降測試儀測試時拉線工作量大、容易出事故的難題。TH-106C無線二次壓降及負荷測試儀徹底解決變電站內分布式同步測量的問題，無需GPS，無需放電纜來引入?yún)⒖茧妷海苊庥捎陔娎|絕緣或者操作問題造成的PT二次短路，簡單實用。無線二次壓降負荷測試儀又稱二次壓降負荷在線測試儀、互感器二次壓降負荷在線測試儀單臺主機可以完成三相電壓、電流、相位、頻率、功率、功率因數、三相不平衡度等電參數的高精度測量具有體積小，重量輕，攜帶方便，接線簡單，測試準確等優點。

<承德>天正華意電氣設備有限公司 承德消諧電阻器參數測試儀

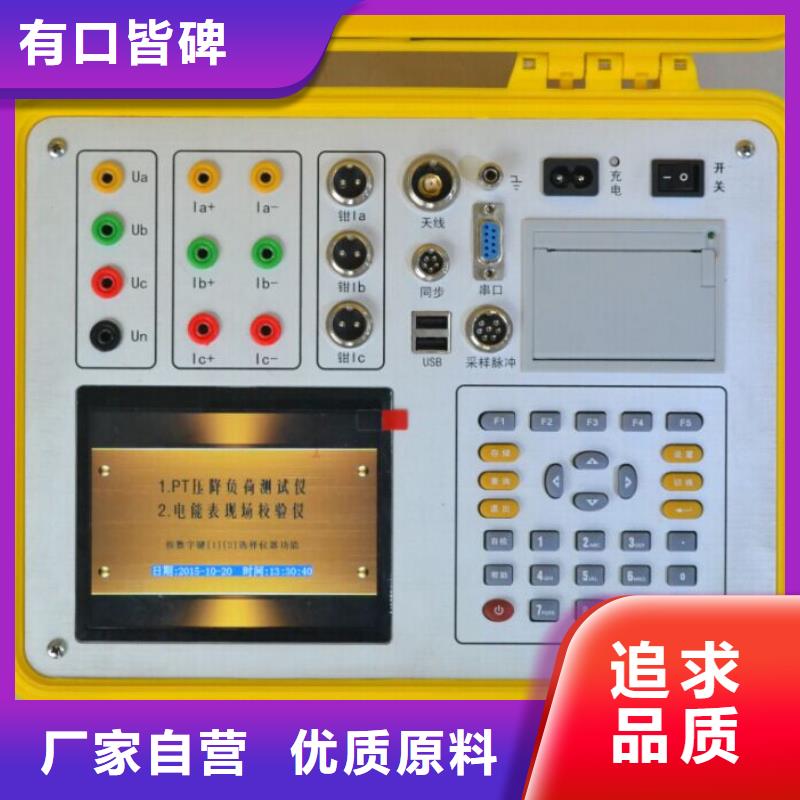

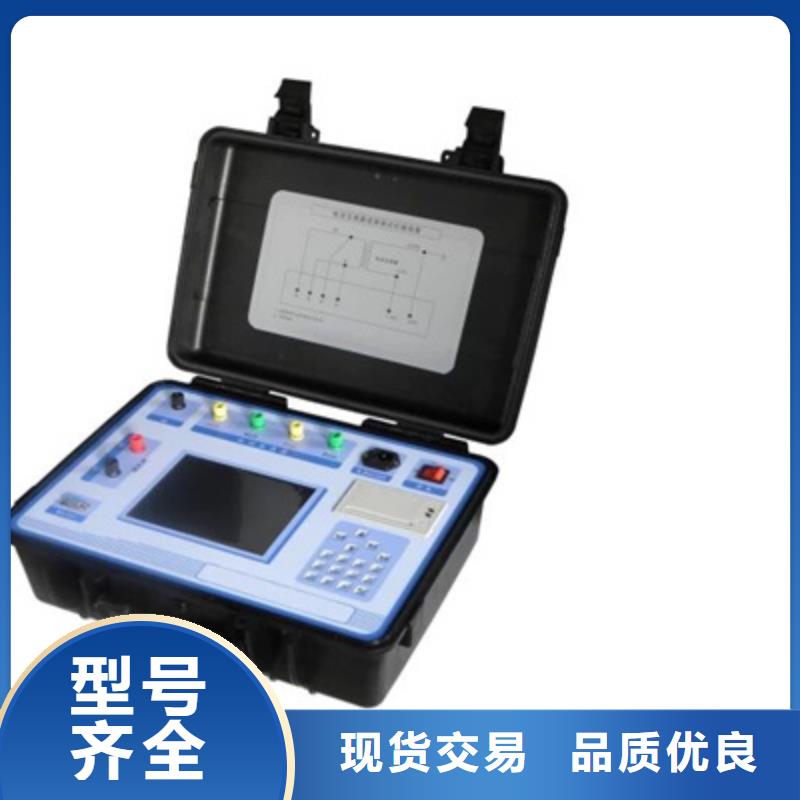

承德二次壓降負載測試儀結構外觀1、外型尺寸及面板布置?儀器外形正視如圖一：圖一、儀器正面試圖儀器面板下方的左側是液晶顯示器，右側是按鍵區；上方左側為接線端子部分，包括：電壓輸入端子UA、UB、UC、UN；電流輸入端子Ia＋、Ia-、Ib＋、Ib-、Ic＋、Ic-（其中Ia＋、Ib＋、Ic＋為電流流入端，Ia-、Ib-、Ic-為電流流出端 ；鉗形電流互感器接口（A相鉗、B相鉗、C相鉗）；USB端口，向右為接地端子、光電及脈沖信號接口和232串行口（用于上傳保存的數據至計算機）；右端為充電器接口（用于連接充電電源）和儀器工作開關；下方為打印機。儀器須及時充電，避免電池深度放電影響電池壽命，正常使用的情況下盡可能每天充電（長期不用在兩周內充一次電），以免影響使用和電池壽命，每次充電時間應在6小時以上。?儀器的配件箱尺寸，如圖二所示：圖二2、鍵盤操作鍵盤共有30個鍵，分別為：存儲、查詢、設置、切換、↑、↓、←、→、、退出、自檢、幫助、數字1、數字2（ABC）、數字3（DEF）、數字4（GHI）、數字5（JKL）、數字6（MNO）、數字7（PQRS）、數字8（TUV）、數字9（WXYZ）、數字0、小數點、＃、輔助功能建F1、F2、F3、F4、F5。各鍵功能如下：↑、↓、←、→鍵：光標移動鍵；在主菜單中用來移動光標，使其指向某個功能菜單，按確認鍵即可進入相應的功能；在參數設置功能屏下上下鍵用來切換當前選項，左右鍵改變數值。鍵：確認鍵；在主菜單下，按此鍵即進入被選中的功能，另外，在輸入某些參數時，開始輸入和結束輸入。

<承德>天正華意電氣設備有限公司

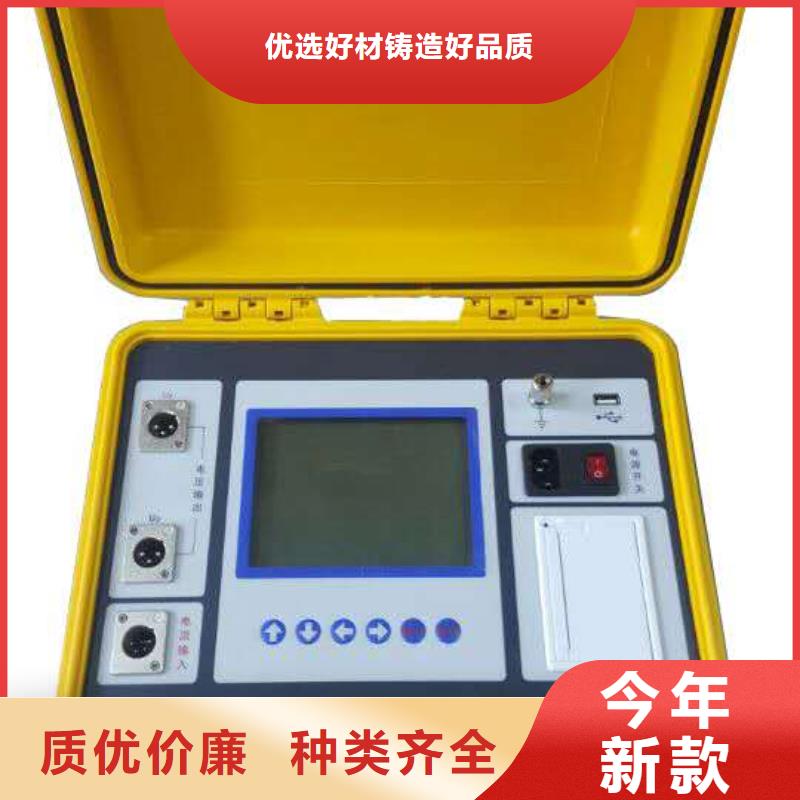

承德二次壓降負載測試儀負荷測試儀，主要用于現場檢測CT/PT的二次實際負荷，單機輸出電壓0～50V。試驗結束后，設備快速顯示測試結果，支持現場打印，省去了人工記錄等繁瑣勞動，操作簡單方便，提高工作效率，是一種性價比較高的高科技產品注意事項1、為了人身及設備，使用前請詳細閱讀說明書，并嚴格按照要求規范操作。2、試驗前請將儀器可靠接地，實驗中嚴禁觸碰所有測試端子。注：本公司保留對此說明書修改的權利，產品與說明書不符之處，以實際產品為準。章、主要特點一、可靠：單相AC220V輸入電源，并且工作電源與功率電源共用一個輸入端口設計更加科學合理使用更加可靠。二、符合檢修規程：設備電源輸出全部為真實電壓和電流值，并且波形為標準正弦波，頻率為50-60Hz；符合相關檢修規定。 三、功能齊全：可檢測CT/PT的二次負荷項目，輕松實現一機多用。四、接線方式簡單：采用單電源輸入端口；僅有2個測試端口就可完成CT/PT的負荷測試項目，接線方式簡單，非常適合現場使用，能夠有效降低勞動強度，提高工作效率；五、測試范圍大：CT負荷測量范圍0～60Ω，PT負荷測試范圍0～500VA。六、操作簡單：采用旋轉鼠標和大液晶顯示器，操作方式簡單，圖形顯示清晰，直觀方便。七、快速打印：采用熱敏打印機，自動篩選打印典型報告使用數據，非常適合進行現場數據對比。八、體積小，重量輕：同類產品中體積小、重量輕、方便現場使用。第二章、主要測試功能和技術參數主要功能和技術參數工作電源： AC220V±10V電源輸入和輸出頻率： 50～60Hz設備電源輸出波形： 正弦波單機輸出電壓： 0～35VCT負荷測試范圍： 0～60ΩPT負荷測試范

<承德>天正華意電氣設備有限公司 承德消諧電阻器參數測試儀

承德二次壓降負載測試儀負荷測試儀，主要用于現場檢測CT/PT的二次實際負荷，單機輸出電壓0～50V。試驗結束后，設備快速顯示測試結果，支持現場打印，省去了人工記錄等繁瑣勞動，操作簡單方便，提高工作效率，是一種性價比較高的高科技產品注意事項1、為了人身及設備，使用前請詳細閱讀說明書，并嚴格按照要求規范操作。2、試驗前請將儀器可靠接地，實驗中嚴禁觸碰所有測試端子。注：本公司保留對此說明書修改的權利，產品與說明書不符之處，以實際產品為準。章、主要特點一、可靠：單相AC220V輸入電源，并且工作電源與功率電源共用一個輸入端口設計更加科學合理使用更加可靠。二、符合檢修規程：設備電源輸出全部為真實電壓和電流值，并且波形為標準正弦波，頻率為50-60Hz；符合相關檢修規定。 三、功能齊全：可檢測CT/PT的二次負荷項目，輕松實現一機多用。四、接線方式簡單：采用單電源輸入端口；僅有2個測試端口就可完成CT/PT的負荷測試項目，接線方式簡單，非常適合現場使用，能夠有效降低勞動強度，提高工作效率；五、測試范圍大：CT負荷測量范圍0～60Ω，PT負荷測試范圍0～500VA。六、操作簡單：采用旋轉鼠標和大液晶顯示器，操作方式簡單，圖形顯示清晰，直觀方便。七、快速打印：采用熱敏打印機，自動篩選打印典型報告使用數據，非常適合進行現場數據對比。八、體積小，重量輕：同類產品中體積小、重量輕、方便現場使用。第二章、主要測試功能和技術參數主要功能和技術參數工作電源： AC220V±10V電源輸入和輸出頻率： 50～60Hz設備電源輸出波形： 正弦波單機輸出電壓： 0～35VCT負荷測試范圍： 0～60ΩPT負荷測試范

<承德>天正華意電氣設備有限公司 承德消諧電阻器參數測試儀

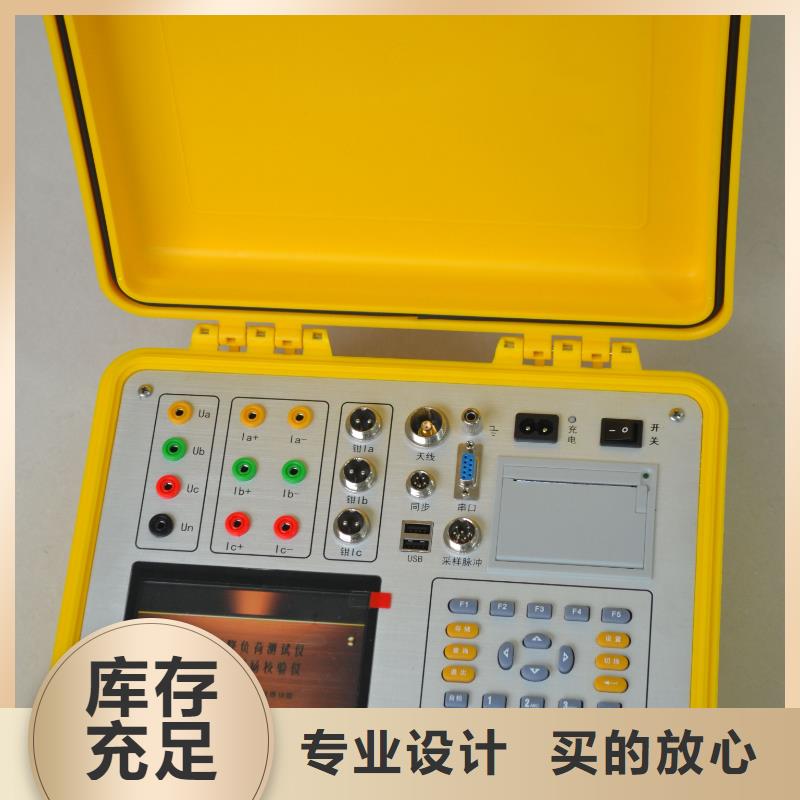

承德二次壓降負載測試儀上方從左到右依次為PT側測試用航空插座（含UA、UB、UC、UN）、Wh側測試用航空插座（含Ua、Ub、Uc、Un）、電流鉗航空插座（Ia、Ib、Ic）、打印機、充電電源插座及充電指示燈、儀器工作開關、RS232通訊接口、接地端子，注意在操作時一定要確保所接的端子正確，否則有可能會影響測試結果甚至損壞儀器；面板左下方為液晶顯示屏，液晶右側為鍵盤。3、鍵盤說明鍵盤共有30個鍵，分別為：存儲、查詢、設置、切換、↑、↓、←、→、、退出、自檢、幫助、數字1、數字2（ABC）、數字3（DEF）、數字4（GHI）、數字5（JKL）、數字6（MNO）、數字7（PQRS）、數字8（TUV）、數字9（WXYZ）、數字0、小數點、＃、開關鍵、輔助功能建F1、F2、F3、F4、F5。各鍵功能如下：↑、↓、←、→鍵：光標移動鍵；在主菜單中用來移動光標，使其指向某個功能菜單；在參數設置功能屏下上下鍵用來切換當前選項。鍵：即確認鍵，在主菜單下，按此鍵顯示菜單子目錄，在子目錄下，按下此鍵即進入被選中的功能，另外，在輸入某些參數時，開始輸入和結束輸入并使剛鍵入的數字有效。退出鍵：返回鍵，按下此鍵均直接返回到主菜單。存儲鍵：用來將測試結果存儲為記錄的形式。查詢鍵：用來瀏覽已存儲的記錄內容。設置鍵：保留功能，暫不用。切換鍵：在“參量測試”屏中，用來切換被測裝置的接線方式（三相三線或三相四線）。自檢鍵：保留功能，暫不用。幫助鍵：用來顯示幫助信息。數字鍵：同時也是字符鍵，用來進行參數設置的輸入（可輸入數字或字符）。小數點：用來在設置參數時輸入小數點。＃ 鍵：保留功能，暫不用。F1、F2、F3、F4、F5：輔助功能鍵（快捷鍵）。用來快速進入輔助功能界面或?qū)崿F(xiàn)相應的功能。F1是開始測試功能鍵；F4鍵：做為打印功能用來進行數據打印。
