海南振蕩波局放耐壓試驗系統 輸入必要的測試項目信息圖 4 所示，其中“始端位置”、“終端位置”及“電纜長度”為必填項，其余信息為生成報告時的信息，建議填寫。樹形顯示中 “L1”、“L2”、 “L3”分別代表電纜 A、B、C 三相，其下屬的子項包括“開始位置”、“接頭信息”、“本體信息”三種特征信息。選擇所要添加的的接頭與前一接頭處的主絕緣材料，并填寫所要添加的接頭的位置，點擊“添加”按鈕，即可建立電纜特征信息，如圖 4 所示。對已建立的電纜特征信息，用戶可以進行刪除、修改操作，選中樹形中已添加的接頭直接點擊“刪除”按鈕即可刪除所選電纜接頭的信息。新建項目信息完成后，點擊界面下方的“保存”按鈕，軟件自動完成數據保存，數據默認保存在上位機 C 盤相應10瑞士 Seize 電纜振蕩波局放測試系統的測試文件夾內，同時關閉界面，若點擊“取消”按鈕，軟件界面關閉但不保存數據。新建測試項目完成后，在圖 3 所示的主界面中將顯示新建的測試項目。2、編輯項目在列表中選擇測試項目，再點擊下方的“編輯”，所選項目的信息自動彈至新建項目窗口，并自動加載該項目已有信息，在此基礎上可根據實際情況進行修改，修改完成后點擊“保存”按鈕，編輯后的信息自動更新至該項目。3、刪除項目在列表中找到欲刪除的測試項目，點擊列表下方的“刪除”按鈕，彈出詢問對話框，點擊“確定”則可性刪除選中項目。4、載入項目用戶在列表中雙擊選擇測試項目（或單擊選中后點擊“確定”按鈕），“項目管理”界面關閉，軟件自動載入用戶所選的測試項目，用戶可進行后續測量操作，測量數據自動分類保存在用戶選中的測試項目中。

海南振蕩波局放耐壓試驗系統目前對電力電纜檢修的管理，主要是依據《電力設備交接和性試驗規程》所規定的項目和試驗周期，定期在停電狀態下進行絕緣性能試驗。其中變頻串聯諧振試驗由于試驗狀況接近電纜的運行工況，因此成為國內目前應用廣泛的試驗方法。但大量試驗及經驗表明，串聯諧振耐壓試驗無法對電纜整體絕緣的狀態進行定量評估，一些通過串聯諧振耐壓試驗的高壓電纜在短期內仍有放電擊穿的現象。經過長期對高壓電纜的研究試驗和實踐，認為局部放電是電纜絕緣故障的先兆，有效檢測局部放電是提高電纜狀態檢修水平的一種重要途徑。電纜振蕩波局放診斷與定位系統（簡稱OWTS系統）是電力電纜“狀態檢修”的一種新方法。但此方法是先對XLPE電纜施加直流電壓，利用形成的阻尼振蕩波條件下的局放進行診斷與定位；而XLPE 電纜的直流耐壓試驗容易引起電荷積聚，電荷積聚對電纜是有隱性傷害并且也易于產生假局放信號，此方法的使用是值得進一步探討的。因此我們開發出交流衰減阻尼振蕩波局放測試裝置 本裝置采用交流高壓源，在交流變頻串聯諧振耐壓裝置上，附加峰值同步信號使串聯諧振回路在峰值時停止功率輸出，并同時閉合高壓電子開關，形成振蕩波阻尼振蕩，進行電纜局部放電測試。可以可靠地發現電纜及電纜接頭的微弱絕緣缺陷，并且可以準確定位。此裝置既可以在現場進行阻尼振蕩波條件下的電纜局放測量及定位，亦可以按現行標準（規程）進行電纜的現場交接及性串聯變頻諧振交流耐壓試驗，一機兩用，大大提高了設備使用效率。

<海南>天正華意電氣設備有限公司 陵水縣震蕩波電纜局放測試2023已更新(今日/本地)
陵水縣震蕩波電纜局放測試2023已更新(今日/本地) <海南>天正華意電氣設備有限公司

海南振蕩波局放耐壓試驗系統軟件根據所采集的信號的大小自動調整系統參數， 使得信號達到一段時 間內 波形峰值的穩定度， 若波形峰值穩定度滿足軟件設定閾值的要求， 則軟件認 為當前 放電量的校正通過， 右下角“準確”指示燈會亮起， 此時點擊“保存”按 鈕即可校準數 據， 已保存過校準數據的擋位校準按鈕右側指示燈會亮起。如果 較長時間無法達 到準確值， 可以手動按鈕， 手動調節系統參數， 使得校準波 形峰值達到準確值 范圍。保存時為保證數據更加準確請將波形顯示中的反射波與 入射波游標移動到正 確的位置 ( 一般情況下波形準確采集情況下個幅值 的波形為入射波， 向后推延與入射波相似的波形即為反射波） 。圖 6 視在放電量校正參數設置界面加壓測試點擊圖 2 中的“加壓測試”按鈕， 彈出“加壓測試”模塊界面如圖7 所示， 用戶設 定相應的參數， 該軟件模塊自動完成對電纜的直流充電振蕩電壓波的產 生數據 采集 波形顯示等功能。在圖 7 所示界面的左側欄中用戶可輸入所需的 各項參數， 包括測試項別 測試電壓等級 連續加壓次數等信息， 根據實際需要 設定參數后， 點擊左邊欄下方的“加壓”按鈕， 程序遠程控制硬件系統對電纜加壓至預設值， 然后 自動控制高壓實時開關導通， 形成阻尼振蕩電壓波， 數據采集 系統在阻尼振蕩期間 自動采集數據， 采集數據分為阻尼振蕩電壓波形局放檢波 波形局放原始波形三 類， 圖 7 界面中上面波形為阻尼振蕩電壓波形， 下圖為局 放檢波波形， 對應的局放 原始波形由軟件后臺處理，不在前臺界面顯示。每次測試完成后，點擊左下方的“保 存波形”按鈕， 軟件自動分類保存所有數據 。該軟 件模塊具備“測量局放起始熄滅 電壓”功能，一次測試過程完成后，點擊“起始 電壓”或“終止電壓”即可開啟測量功能， 在局放檢波波形中顯示測量游標，用戶將測量游標調整至合適位置， 軟件自動計算當次測量的局放起始及熄滅電壓， 點擊“保存”按鈕， 局放電壓信息會與測試數據一起自動保存。圖 7“加壓測試”模塊界面完成 2.2.1，2.2.2，2.2.3 節中所述的步驟后，即可完整一次完整的振蕩波測 試， 所有測試數據自動保存在用戶所選取的項目根目錄中。點擊圖 2 界面中的“結束軟 件”按鈕， 退出前臺測試軟件。

<海南>天正華意電氣設備有限公司 陵水縣震蕩波電纜局放測試2023已更新(今日/本地)

海南振蕩波局放耐壓試驗系統用戶可以進行刪除修改操作， 選中樹形中已添加的接頭直接點 擊 “刪除”按鈕即可刪除所選電纜接頭的信息。新建項目信息完成后， 點擊界面 下方 的“保存”按鈕， 軟件自動完成數據保存， 數據默認保存在上位機 C 盤相應的測試文件夾內， 同時關閉界面， 若點擊“取消”按鈕， 軟件界面關閉但不保存 數 據。新建測試項目完成后， 在圖 3 所示的主界面中將顯示新建的測試項目。2 編輯項目在列表中選擇測試項目， 再點擊下方的“編輯”， 所選項目的信息自動彈至 新 建項目窗口，并自動加載該項目已有信息，在此基礎上可根據實際情況進行修 改， 修改完成后點擊“保存”按鈕， 編輯后的信息自動更新至該項目。3 刪除項目在列表中找到欲刪除的測試項目， 點擊列表下方的“刪除”按鈕， 彈出詢問對 話框， 點擊“確定”則可性刪除選中項目。4載入項目用戶在列表中雙擊選擇測試項目 ( 或單擊選中后點擊“確定”按鈕） ，“項目 管 理”界面關閉，軟件自動載入用戶所選的測試項目，用戶可進行后續測量操作， 測 量數據自動分類保存在用戶選中的測試項目中青島天正華意電氣設備有限公司 系統標定校準基本流程如圖 5 所示：圖 5 校準測試基本流程點擊圖 2 中“校準測試”按鈕， 進入“校準測試”模塊， 該模塊界面如圖 5 所示選中相應的校正放電量， 程序控制采集系統以高速采集當前注入的校正脈 沖信號， 校正脈沖地視在放電量涵蓋 1pC~200nC 范圍內的 10 個擋位。從圖 5 所示軟件界面左側選擇手動或自動校準，所選的視在放電量必須與實際注入的放電 量 一致。

<海南>天正華意電氣設備有限公司 陵水縣震蕩波電纜局放測試2023已更新(今日/本地) 陵水縣震蕩波電纜局放測試2023已更新(今日/本地) <海南>天正華意電氣設備有限公司

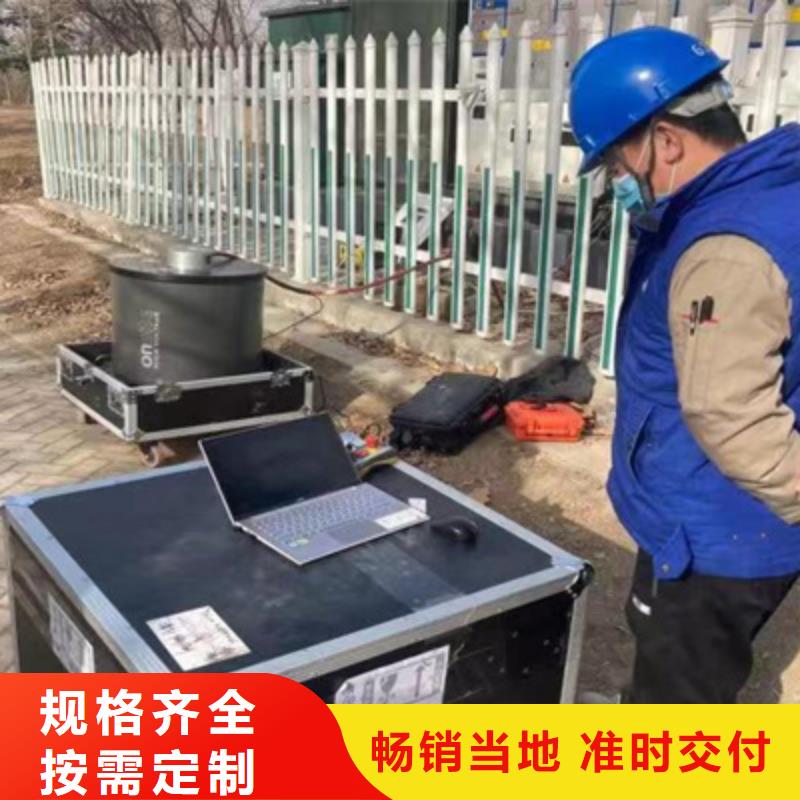

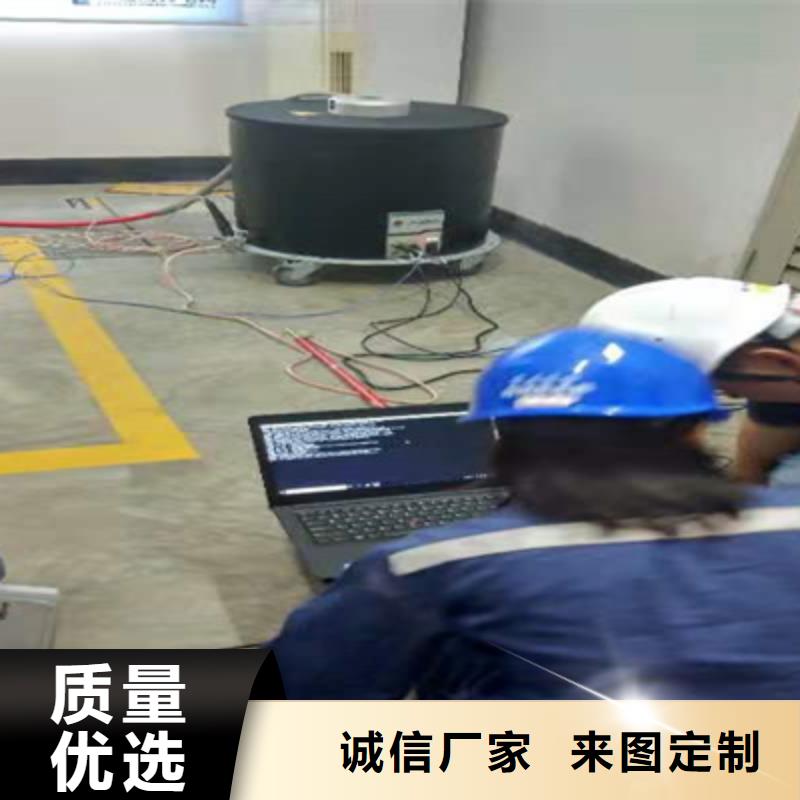

海南振蕩波局放耐壓試驗系統高壓源控制 測試系統 由兩部分構成： 高壓?jiǎn)卧? 筆記本電腦 測試過程中，內部的高壓直流源由 系統控制。出于考慮（如圖2.1 所示）， 系統外部控制開關始終與系統連接，并用于切斷高壓。 系統外部控制開關功能介紹示意圖請時刻謹記章節2 中的四項規則。 技術總覽 系統構成 該測試系統包括高壓?jiǎn)卧?、外部控制開關、筆記本單元以及配套的連接電纜 M 系列單元構成如下控制單元 高壓線圈； - 高壓分壓器； - 高壓開關； - 局放耦合電容；局放耦合器； - 局放校準儀； - 連接面板。 系統由筆記本電腦遠程控制，首先應該： - 通過直連網線將高壓?jiǎn)卧凸P記本電腦連接 3.1.2振蕩波工作原理：?基于OWTS技術的測試電壓產生原理如圖1所示。直流高壓電源首先通過線性連續升壓方式對被測電纜進行逐步充電（充電電流恒定）、加壓至預設值。加壓完成后，固態高壓開關S（激光觸發場效應管LTT）在小于1μS的時間內閉合，使被測電纜電容與OWTS系統中高壓電感L產生諧振，從而在被測電纜上產生阻尼振蕩交變電壓（DAC），其波形及頻率接近工頻電壓，且持續時間為mS級，對電纜絕緣無損傷。?電纜振蕩波局部放電檢測基本原理如圖1所示：圖1 電纜振蕩波局放測試原理?用直流電源將被測試電纜在幾秒中內充電至工作電壓(額定電壓)。實時快速狀態開關S閉合，將被測電纜和空心電感構成串聯諧振回路，回路開始以的頻率進行振蕩。空心電感值根據諧振頻率的要求進行選擇，頻率范圍5O～1000Hz，相近于工頻頻率。圖1中的中壓電路一般具有相對低的介質損耗角的特點，與具有低損耗的空心電感相配，可得到具有高品質因數的諧振回路?；芈菲焚|(zhì)Q一般為60～100，振蕩波以諧振頻率在0.3～1s內衰減完畢，這一過程只有幾十分之一周波，并對被測試電纜充電，與50Hz(60Hz)時局部放電非常相似。

海南振蕩波局放耐壓試驗系統 系統的性能及特點1）采用交流串聯諧振升壓＋振蕩波測試局放的方法、設備合二為一。一套設備既可完成局放試驗又可做交流耐壓試驗，一機兩用。增加了設備的使用效率。且交流耐壓試驗符合現有規程2）適用于新電纜（投運前）交接試驗及老電纜（停電后）性試驗。3）遵循IEC60270標準測量電纜局放量。4）對電纜局放點進行距離測量。5）測量電纜接頭位置及全長距離。6）變頻主機可以根據國網的相關規程設定電壓自動升壓，筆記本系統自動采集數據，簡單方便。7）采用硬件和軟件相結合抗干擾技術可有效去除外部干擾。8）軟件專家系統，同時顯示局部放電波形、放電量和測試電壓等參數，對測試數據進行實時保存、生成測試報告及打印等功能。　　　3、10kV測試系統介紹3.1主要技術指標：（1）、試品電容量：≤2ｕF（約5km）（2）、試驗電壓：AC 21.6kV（3）、阻尼振蕩波頻率范圍：30～600Hz（4）、變頻串聯諧振耐壓試驗頻率范圍：20～300Hz（5）、局放測試范圍：10PC～20nC （6）、局放定位精度：1％

<海南>天正華意電氣設備有限公司 陵水縣震蕩波電纜局放測試2023已更新(今日/本地) <海南>天正華意電氣設備有限公司

海南振蕩波局放耐壓試驗系統中壓以及高壓電力電纜在鋪設安裝后或者維護更換后需要對其運行性做檢測。同樣在電纜投運較長時間后，也需要做檢測來掌握其的狀態。???為此，標準中提出了要對被測電纜施加高于工況電壓的加壓檢測，其結果不是發生擊穿（說明電纜中有嚴重的缺陷）就是“沒有擊穿”。而隨著技術的發展，當今的檢測技術已經可以對電纜中的局部放電進行準確的測量和定位?，F(xiàn)場測試的可靠性得到了明顯的提高，而且即使當電纜中出現缺陷時，為了找到缺陷，也不必一定要使被測電纜發生擊穿。借助局放模式圖的運用，我們可以得出其缺陷的嚴重程度以及位置。在進行震蕩波局放測量時，我們通過對損耗因子的獲取 同 時 也 可 以 對 電 纜 絕 緣 老 化 程 度 進 行 評估。因此這種測試所帶給用戶的信息量遠遠超過了統一的單一的加壓測試。

海南振蕩波局放耐壓試驗系統目前對電力電纜檢修的管理，主要是依據《電力設備交接和性試驗規程》所規定的項目和試驗周期，定期在停電狀態下進行絕緣性能試驗。其中變頻串聯諧振試驗由于試驗狀況接近電纜的運行工況，因此成為國內目前應用廣泛的試驗方法。但大量試驗及經驗表明，串聯諧振耐壓試驗無法對電纜整體絕緣的狀態進行定量評估，一些通過串聯諧振耐壓試驗的高壓電纜在短期內仍有放電擊穿的現象。經過長期對高壓電纜的研究試驗和實踐，認為局部放電是電纜絕緣故障的先兆，有效檢測局部放電是提高電纜狀態檢修水平的一種重要途徑。電纜振蕩波局放診斷與定位系統（簡稱OWTS系統）是電力電纜“狀態檢修”的一種新方法。但此方法是先對XLPE電纜施加直流電壓，利用形成的阻尼振蕩波條件下的局放進行診斷與定位；而XLPE 電纜的直流耐壓試驗容易引起電荷積聚，電荷積聚對電纜是有隱性傷害并且也易于產生假局放信號，此方法的使用是值得進一步探討的。因此我們開發出交流衰減阻尼振蕩波局放測試裝置 本裝置采用交流高壓源，在交流變頻串聯諧振耐壓裝置上，附加峰值同步信號使串聯諧振回路在峰值時停止功率輸出，并同時閉合高壓電子開關，形成振蕩波阻尼振蕩，進行電纜局部放電測試?？梢钥煽康匕l(fā)現電纜及電纜接頭的微弱絕緣缺陷，并且可以準確定位。此裝置既可以在現場進行阻尼振蕩波條件下的電纜局放測量及定位，亦可以按現行標準（規程）進行電纜的現場交接及性串聯變頻諧振交流耐壓試驗，一機兩用，大大提高了設備使用效率。

<海南>天正華意電氣設備有限公司 陵水縣震蕩波電纜局放測試2023已更新(今日/本地)

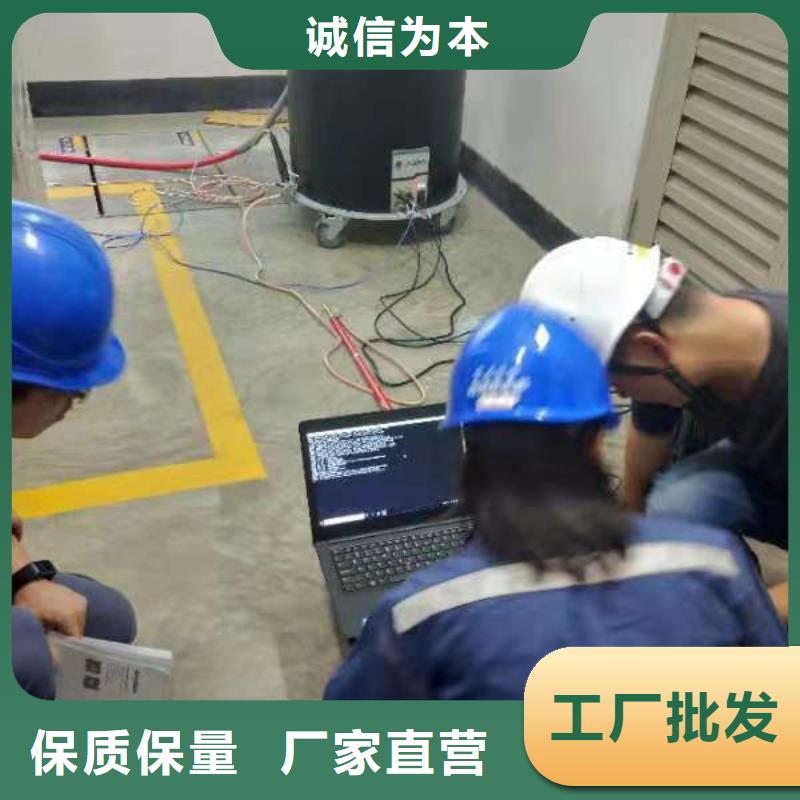

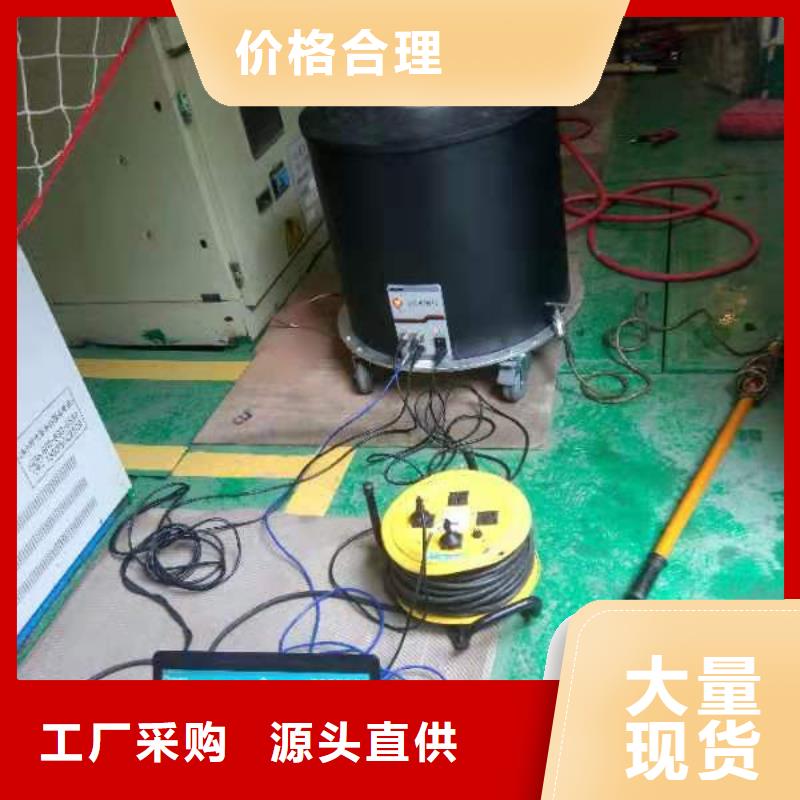

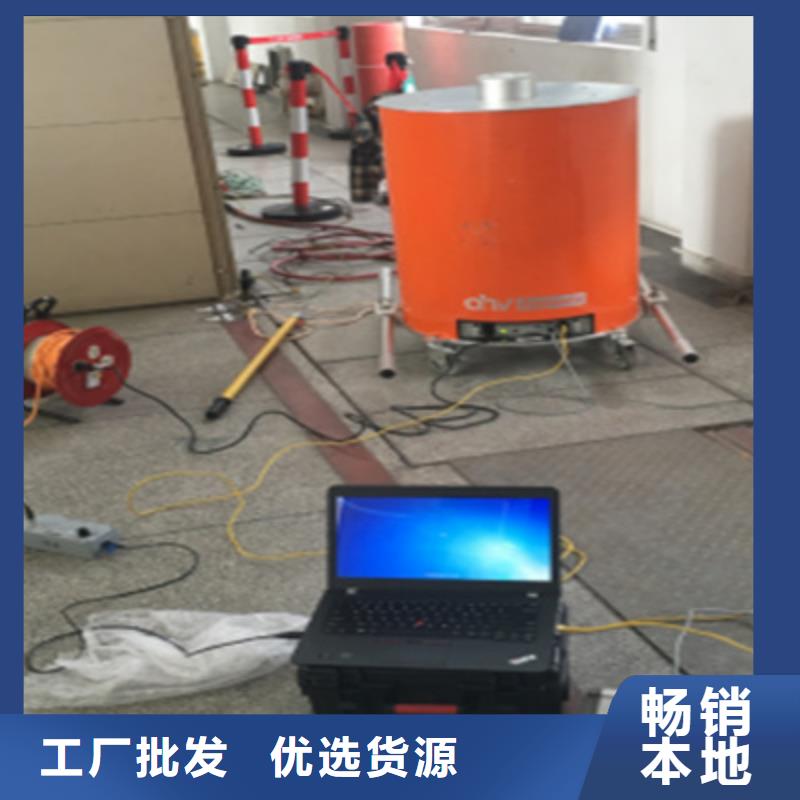

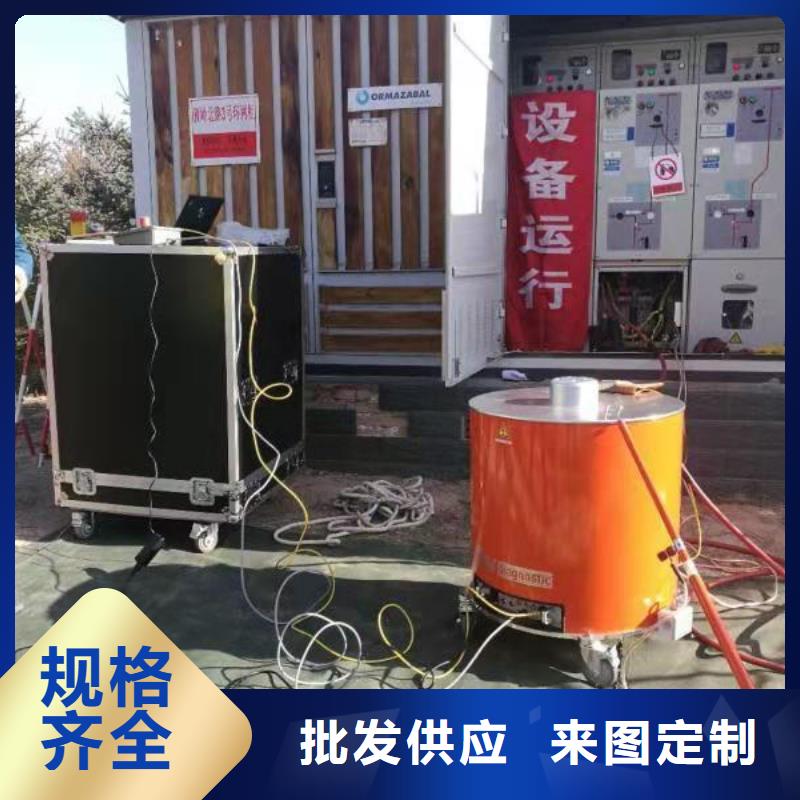

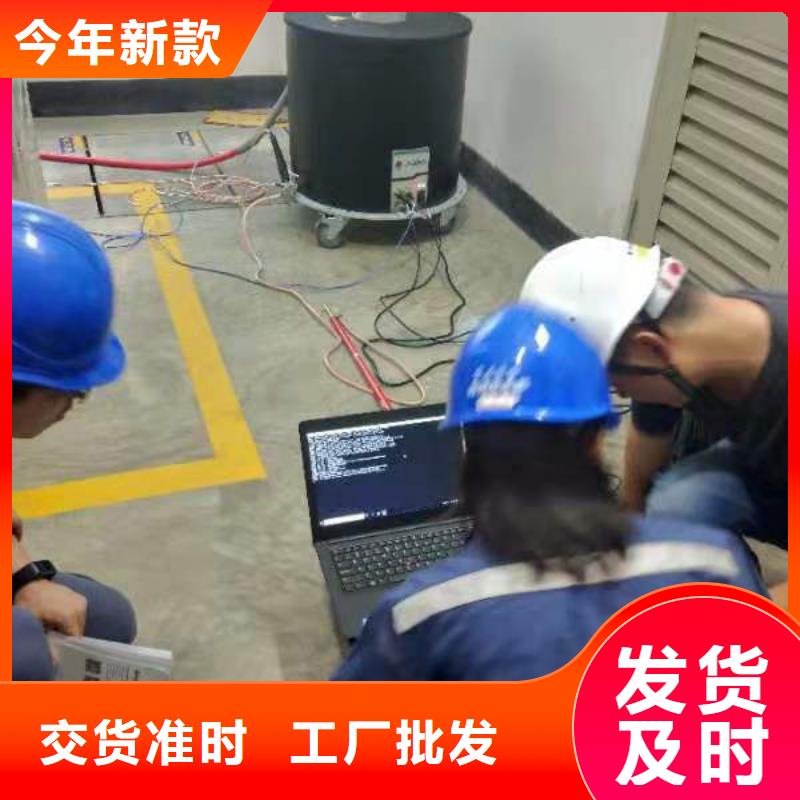

海南振蕩波局放耐壓試驗系統連接與控制 接地 牢固以及清潔的接地端對于操作的以及測試結果的度都是十分必要的。我們強烈建議使用配備的接地電纜接地螺絲與測試端連接。 4.2 連接面板 連接面板上電源線插口位置如圖所示，注意要 使用設備配備的電源線接通電源。 啟動系統前請連接外部控制開關，如圖所示。電源開關位于電源插口上方，保險盒位于電源開關和電源插口之間。更換保險絲時，一定要確保替換的保險絲與原保險絲型號、電流等級完全相同4.2.2 連接筆記本電腦 高壓?jiǎn)卧c已預裝控制軟件筆記本的連接方式是通過網線直連。 1) 啟動OHV 系統高壓?jiǎn)卧?2) 啟動筆記本電腦， 3) 雙擊桌面的圖標 (名稱)，啟動測試軟件即可。連接測試電纜 圖為測試電路連接示意圖，其中包括: 被測電纜：執行測試或校準時，被測電纜要與電網斷開，并兩端懸空。 系列高壓?jiǎn)卧恒y色上外蓋是系統的高壓端，應謹慎處理。 高壓控制開關：必須啟動高壓控制開關才能電纜加壓高壓控制開關測試。 電纜連接：由于為高壓測試，接地和測試電纜一定要正確連接，且固定不松動。

<海南>天正華意電氣設備有限公司

海南振蕩波局放耐壓試驗系統重要事項： 使用本軟件之前， 請先詳細閱讀協議書。使用本軟件， 即表示同意遵守本協議的條款。 這是您的授權協議書 ( 以下簡稱“協 議書”) 。為了保護軟件的使用權， 您同意遵守本協議書的以下條款與條件：1 －授權：授予您在單一計算機上使用本軟件的非專屬權。您可以在不同的計算機上轉 移 本軟件， 但同時只能有一部計算機使用本軟件。對于軟件內已包含的圖片文件及其他文件 文件夾 (“數據”) 授予您于單 一 產品上使用數據的個人及非專屬權。除本協議書明示的情況以外， 不得委派 再授權出租 租賃出借 傳播， 或是以任何方法使用 傳輸 復制 翻譯 轉換成另一程序文， 或是發動 修改 解編 反編譯本軟件的全部或部分。2. 備份拷貝：您只能因備份目的制作一份軟件拷貝，或把軟件復制到計算機的儲存 設 備 ( 如硬盤） 并保留原始拷貝作為備份 。其他任何的復制軟件的方式均違反 本協 議書。在備份中， 您的復制必須包含版權聲明在內。3. 有限保證和責任限制：選擇維修以及搭配計算機系統軟硬件的責任皆屬于使用者。因此不保證持 續 不斷的操作或錯誤修正， 或保護軟件的功能或性能符合您的要求。軟件是以當 前的 使用狀況為授權基礎， 不包括任何形式的保證或條件。除第三項明確規定的情況外，銷售商及經銷商對于所有明示或默示的保證或 投 機條件， 其中包括對軟件的銷售性和適用性， 均不承擔任何責任。銷售商或經 銷商 在相關法律所允許之范圍內，不負責任何情況下所造成的損害，但不限 于直接間接或隨附的損失或損壞（包括因使用本軟件而導致的利潤損失額外 費用或不便）

<海南>天正華意電氣設備有限公司 陵水縣震蕩波電纜局放測試2023已更新(今日/本地)

海南振蕩波局放耐壓試驗系統 測試回路包括:1.1.1 硬件 TH 主要由兩部分構成 高壓?jiǎn)卧焊邏壕€圈、高壓分壓器、高壓開關、局放耦合電容、耦合單元以及局放探測器。 控制單元：筆記本單元主要用于控制測試程序、分析測試數據和保存測試數據，外部連接高壓 ，控制開關用于控制高壓加壓。將系統接地后并內部連接，然后與被測電纜相連。 1.2 軟件 TH 軟件主要構成如下： TH 測試分析軟件，是用戶操作的主界面；該軟件是由筆記本電腦控制的。 該軟件可以進行下述操作： - 定義測試對象； - 校準測試電路； - 加壓測試； - 測試并保存測試數據； TH 瀏覽軟件內置于系統中，但也可以根據客戶要求將該軟件單機獨立安裝。該軟件的主要用途如下： - 顯示并管理測試數據，生成測試報告； - 利用脈沖反射儀分析測試數據； - 生成測試報告； - 生成數據庫特征。 TH 用戶界面是由鼠標和鍵盤控制。屏幕上每個鍵都標注了相應功能。每個處于活動狀態的功能鍵都是能進行相應的功能操作或直接進入下一個操作界面。點擊“Esc”鍵就會返回到 TH 系統起始界面。 TH 軟件的界面顯示以及功能可以歸納如下： 被測電纜：定義被測電纜系統參數； 測試校準：?jiǎn)?dòng)并執行測試電路的校準； 測試操作：通過測試以及數據的保存來對電力電纜進行現場診斷； 瀏覽報告：分析數據并生成測試報告。

陵水縣震蕩波電纜局放測試2023已更新(今日/本地) <海南>天正華意電氣設備有限公司

海南振蕩波局放耐壓試驗系統本操作手冊可作為操作指導或參考資料，能盡快地解答相關疑問并解決所遇到的問題。 如有問題，請首先仔細閱讀本用戶手冊，閱讀時，請根據目錄仔細閱讀相關章節。此外，請 確保設備連線及接頭是否完好。 如仍有問題，請與 OHV 中國辦事處聯系。 本操作手冊為OHV公司版權所有。事先未取得 OHV公司書面同意，不得用影印或其他方式復制本操作手冊。OHV公司保留更改操作手冊內容的權利。OHV公司對操作手冊的任何印刷錯誤或不妥之處不負有任何責任。此外，對于操作等所造成的直接或間接的損失也不負有任何責任。 質量保證 OHV公司將按下述條款對所銷售產品提供質量保證: 交貨時， OHV公司保證其產品在工藝上或材料上不存在足以導致降低產品價值或使用 性能的嚴重缺陷，但對所提供的軟件無此類保證。在質量保證期內，OHV公司可自行決定 修理?yè)p壞部件或用新部件（具有和原部件相同的使用性能和壽命）來更換。OHV公司拒絕超出保修范圍的維修要求，并不對由此造成的間接損害承擔任何責任，被更換的所有部件和產品均歸OHV公司所有。 OHV公司提供的質量保證有效期為 12個月（從交貨日期算起）。若 OHV公司在質 量保證期內提供配件，質保期內，產品維修須由 OHV公司或其授權的服務站進行。交貨期后 60天內，若產品外表有明顯瑕疵，如用戶提出的此類問題我公司會給予處理。 產品置放于不合規格的條件下；儲存、運輸或使用不當；以及由未經 OHV公司授權的 單位維修或安裝而造成的任何故障或損失均不在質量保證范圍內。由于自然磨損、破裂、強力事件、以及使用非 OHV公司的原裝配件而引起的損壞均不在質保范圍內。

<海南>天正華意電氣設備有限公司

海南振蕩波局放耐壓試驗系統本測試系統按照 IEC 348 關于電子測量?jī)x器標準進行設計，能夠確保操作者的。請嚴格遵守和地方以及操作手冊中提及的安規。 請?jiān)谡Ｌ鞖馇闆r下使用 OHV 系統，如設備受潮則禁止使用。如果設備受潮，請將其放置在溫暖、干燥的環境，潮氣消失后才可使用。 本系統的操作人員須按手冊中所述接受培訓后才可進行操作。調試、維修以及部件保養需要求 由專業人員來完成，請勿擅自操作。 2.2 警告 進行任何測試前，切記將測試系統接地。 請為自己的負責！ OHV 系統測試中，其部件將有高壓，禁止觸碰運行中的高壓部件，確保人身。 測試者和輔助人員應嚴格遵守規定，防止造成人員和設備傷害。 測試時，請遠離被測電纜及高壓?jiǎn)卧?測試現場一定要擺放警告標識以及障礙物，測試無關人員需遠離測試現場。所有高壓設備都應該配備電路。在被測電纜、測試電纜結束測試后，所有部件接地并已無電壓的情況下，才允許 相關人員進入測試區域。 設備內部或外部的電路處于開路狀態或未接地時都很危險，禁止故意斷開電路。 調試、維修或維護等工作一定要由專業人員來執行，未經認可的人員進行調試、維修或維護而引起的設備損壞將不享受質保。非專業人員進行操作有可能會造成危險。禁止隨意拆卸設備，當設備被拆開或出現故障時，禁止對設備進行通電。 更換壞保險絲時，請確保替換的保險絲與原保險絲電流等級以及類型完全相同。選擇完全匹配的保險絲，同時防止保險盒短路。 當懷疑設備出現故障時，一定要將整個系統關閉，并防止設備再次啟動。如果設備出現下列問題，其性能會受到相應的影響； - 設備被明顯損壞； /.； 無法完成指定測試； - 數據保存情況異常，且保存時間過長； - 設備在運輸過程中受到損壞。

<海南>天正華意電氣設備有限公司 陵水縣震蕩波電纜局放測試2023已更新(今日/本地)

海南振蕩波局放耐壓試驗系統 系統試驗原理圖中，通過變頻源調節頻率，通過勵磁變壓器隔離升壓激勵使諧振電抗器與被測電纜的分布電容產生諧振，諧振條件下，在被試電力電纜上可以獲得Q倍于勵磁電壓的試驗電壓。在電纜上維持試驗電壓的過程中，短路勵磁變壓器的輸出端，使諧振電抗器和被試電纜形成逐漸衰減的阻尼振蕩，通過專用分壓器進行測量和反饋控制，使用專用軟件可以將被測電纜及其接頭的絕緣薄弱環節所發生的局部放電信號有規律的顯示出來。通過波形數據分析，可以測出局部放電的放電量值及定位局部放電點的準確位置。并且通過軟件可以控制阻尼振蕩波形多次重復，從而可以更可靠驗證被測電纜的絕緣缺陷。3、系統的性能及特點1）采用交流串聯諧振升壓＋振蕩波測試局放的方法、設備合二為一，一套設備既可完成局放試驗又可做交流耐壓試驗，一機兩用。交流耐壓試驗符合現有規程2）適用于新電纜（投運前）交接試驗及老電纜（停電后）性試驗。3）遵循IEC60270標準測量電纜局放量。4）對電纜局放點進行距離測量。5）測量電纜接頭位置及全長距離。6）變頻主機可以根據國網的相關規程設定電壓自動升壓，筆記本系統自動采集數據，簡單方便。7）采用硬件和軟件相結合抗干擾技術可有效去除外部干擾。8）軟件專家系統，同時顯示局部放電波形、放電量和測試電壓等參數，對測試數據進行實時保存、生成測試報告及打印等功能。　　　
