甘肅雷電沖擊發生器 輸入正確的密碼后，點擊“確定”按鈕，進入系統參數設置界面3.2.73.2.7.1充電回路參數：也就是設置主回路的參數，?【充電電壓】：用來設置系統設置電壓，防止在設置參數是設置電壓過高情況。?【充電電壓變比】：設置充電電壓的采樣分壓器分壓比值，正確的分壓比可以直觀的以數字方式準確的檢測（和設置）到充電電壓。?【充電速度】：數值越小速度越慢。系統提供1000V以下和1000V以上電壓值的調整，里面的時間和增量都可以進行微調，調整數據不宜過大。?完成設置：點擊【確認/返回】按鈕完成參數的設置。3.3試驗結束?旋上急停按鈕，用接地棒對電容進行放電，確認電容沒有電。?取下高壓端線和低壓端線，再取下試品。?如果試驗中，試品燒壞，清理臺面。?關閉電源開關。4故障指示4.1當前充電電壓大于設定電壓的10％：?檢查直流分壓器的高壓端與低壓端的連接是否可靠連接；?檢查直流分壓器的BNC插頭是否可靠連接，重新插拔一次；4.2急停按下，請旋開按鈕：?該信息表示急停按鈕按下，設備處于待機狀態，若要重新啟動設備，請先旋開急停按鈕；5維護事項5.1日常維護5.1.1應定期清潔。建議一周一次。5.1.2檢查絕緣是否良好5.1.3檢查電氣連接是否有不良。5.1.4地線是否連接完好。5.1.5檢查接線端子有無松動現象，各電氣連接接觸是否良好。5.1.6保持測溫線頭干凈。5.2長期停放時的維護保養措施5.2.1長期停放時，應注意絕緣、防潮、防銹等。5.2.2長期停放后重新使用，應對電氣性能進行檢測，尤其是絕緣和接地，合格后方可使用。

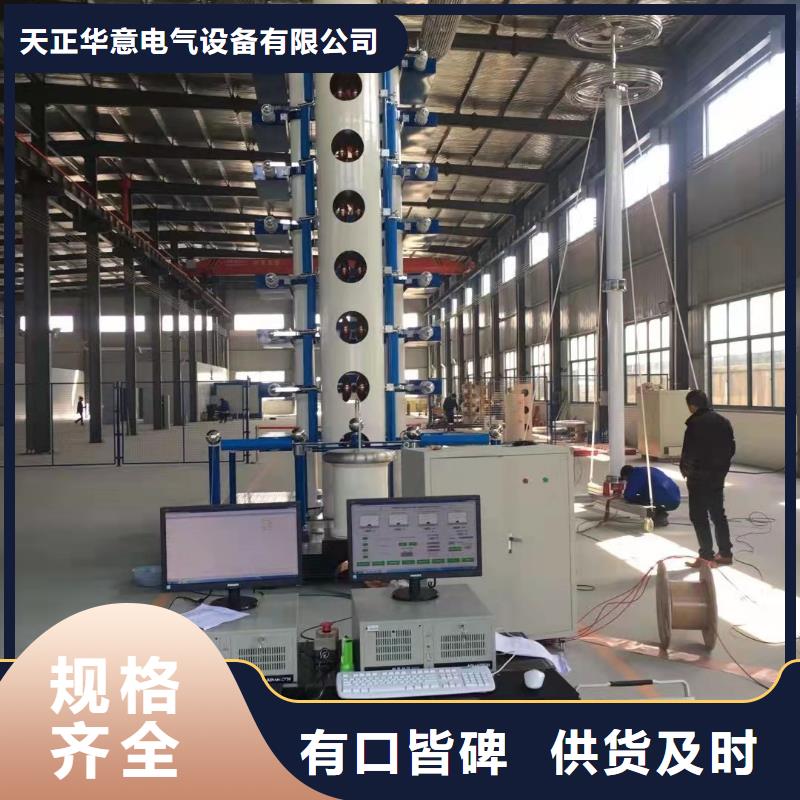

甘肅雷電沖擊發生器主要部件充電部分(1)采用恒流充電裝置；(2)采用油浸式充電變壓器，次級電壓85kV，額定容量5千伏安；(3)采用2DL-200kV/500mA的高壓整流硅堆反向耐壓200kV，平均電流0.5A，高壓整流硅堆安裝在充電變壓器旁：(4)高壓整流硅堆保護電阻采用漆包電阻絲有感密繞在絕緣管上；(5)采用雙邊恒流充電方式；(6)恒流充電裝置在10％～額定充電電壓范圍內，實際充電電壓與整定電壓偏差不大于±1％，充電電壓的不穩定性不大于±1％，充電電壓的可調精度為1％；(7)直流電阻分壓器，用100kV，400M，油浸式金屬膜電阻.低壓臂電阻裝在分壓器底法蘭內，低壓臂上的電壓信號用屏蔽電纜引入控制臺內；(8)自動接地開關采用電磁鐵分合接地機構，試驗停止時可自動將主電容器短路并經保護電阻接地；(9) 恒流充電的電感、電容、充電變壓器(包括高壓整流硅堆及極性轉換裝置)及其保護電阻，自動接地開關和絕緣支柱等安裝在一個底盤上；2.本體部分(1)主體結構形式采用四柱結構，由4只法蘭構成的鋼體支架平行外掛兩只電容器，構成一個穩定的結構組成1級，主體設備為4級，組成組合塔式結構，各級逐級疊裝，拆裝檢測方便，整體結構穩定；(2) 本體采用不對稱恒流充電方式，恒流調壓，從零至整定電壓連續可調，點火放電瞬間充電電源自動關斷，每級額定電壓100kV；(3)本體絕緣支柱4級塔式結構.每級包括2臺MWF75-2.0鐵外殼油浸式脈沖電容器、充電電阻、波頭電阻、波尾電阻和點火球隙等，所有同步放電球均裝在封閉的絕緣內，通過控制臺可手動調節球隙 (4)單臺脈沖電容為20.05F，直流工作電壓75kV，電容器電感0.2H，復合膜油浸絕緣，電容器在正常的工作狀態和工作環境下，電容器出線套管能夠承受垂直拉力15kg，同時保證不損壞和滲漏油；(5)波頭(前)電阻、波尾電阻均采用板形結構，無感繞制，其自感2.5H(減小電感的目的是為了增大負載容量，對于特大容量的負載（如大于5000PF）此項可采用外加調波電容和調波電阻的合適的組合來達到增大負載的目的。)，接頭均為彈簧壓接力式；(6)波頭(前)、波尾電阻支架可以由四支電阻同時并聯，波頭(前)、波尾電阻長度相等，可通用，且每一級都設有存放多余的調波電阻及短路桿的位置；用短路桿插接可方便使發生器串聯運行；

<甘肅>天正華意電氣設備有限公司 產品介紹甘肅擇優 <甘肅>天正華意電氣設備有限公司

甘肅雷電沖擊發生器 大型高壓發電機的超低頻耐壓試驗方法對發電機的超低頻耐壓試驗操作方法與以上對電纜的操作方法相似。下面就不同的地方作重點補充說明。1、在交接、大修、局部更換繞組以及常規試驗時，均可進行此項試驗。用0.1Hz超低頻對電機進行耐壓試驗，對發電機端部絕緣的缺陷比工頻耐壓試驗更有效。其原因是在工頻電壓下，由于從線棒流出的電容電流在流經絕緣外面的半導體防暈層時造成了較大的電壓降，因而使端部的線棒絕緣上承受的電壓減小；而在超低頻情況下，此電容電流大大減小了，半導體防暈層上的壓降也大為減小，故端部絕緣上電壓較高，便于發現缺陷。2、連線方法：試驗時應分相進行，被試相加壓，非被試相短接接地。如圖10所示3、按照有關規程的要求，試驗電壓峰值可按如下公式確定：Ｕmax＝√2βＫUo其中Ｕmax ：為0.1Hz試驗電壓的峰值（kV）β：0.1Hz與50Hz電壓的等效系數，按我國規程的要求取1.2Ｋ：通常取1.3∽1.5 　一般取1.5Ｕo ：發電機定子繞組額定電壓（kV）例如：額定電壓為13.8 kV的發電機，超低頻的試驗電壓峰值計算方法為： Ｕmax＝×1.2×1.5×13.8≈35.1(kV)4、試驗時間按有關規程進行5、在耐壓過程中，若無異常聲響、氣味、冒煙以及數據顯示不穩定等現象，可以認為絕緣耐受住了試驗的考驗。為了更好地了解絕緣情況，應盡可能監視絕緣的表面狀態，特別是空冷機組。經驗指出，外觀監視能發現儀表所不能反映的發電機絕緣不正常現象，如表面電暈、放電等。

甘肅雷電沖擊發生器波頭(前)電阻、波尾電阻均采用板形結構，無感繞制，其自感2.5H(減小電感的目的是為了增大負載容量，對于特大容量的負載（如大于5000PF）此項可采用外加調波電容和調波電阻的合適的組合來達到增大負載的目的。)，接頭均為彈簧壓接力式；(6)波頭(前)、波尾電阻支架可以由四支電阻同時并聯，波頭(前)、波尾電阻長度相等，可通用，且每一級都設有存放多余的調波電阻及短路桿的位置；用短路桿插接可方便使發生器串聯運行；(7) 全套配有7.1 雷電波頭電阻2套；7.2 波尾電阻1套；7.3充電電阻1套（備用1只）；(8)級球隙采用雙邊異極性觸發，級至第二級球隙均采用三間隙球隙點火，同步誤動率或拒動率不大于2％；同步范圍≥20％。(9)各級球隙距離由電動機驅動作直線調整，控制系統指示對應球距的充電電壓，傳動結構帶有上下限位開關；(10)球隙距離可在控制系統上手動或自動調節；(11)本體可每二級或三級并聯使用，并聯連接桿采用統一接插件，方便換接。設備上能擱置多余的調波電阻而不影響電氣性能；(12)每級試驗存放調波電阻和連接桿的托架；(13)各級采用二端密封絕緣筒，密封性能良好；(14)各級間均采取防暈措施，在整套充電過程中不會出現明顯電暈。(15)級間絕緣及機械支撐能夠承受100kV直流電壓而不產生放電。(16) 發生器頂部裝有均壓罩。

<甘肅>天正華意電氣設備有限公司 產品介紹甘肅擇優 <甘肅>天正華意電氣設備有限公司

甘肅雷電沖擊發生器沖擊電流避雷器殘壓試驗裝置技術方案青島天正華意電氣設備有限公司雷電沖擊測試系統/避雷器殘壓測試系統本系統滿足功能有：滿足10kV35kV電壓等級開關，變壓器，互感器等試品雷電沖擊全波耐壓試驗；雷電全波1.2us/50us ±400kV 截波±300kV 滿足10kV35kV電壓等級氧體鋅避雷器8/20us沖擊電流試驗試驗電流10kA一、遵循標準GB/T 311.1高壓輸變電設備的絕緣與配合GB/T 16927.1高電壓試驗技術部分一般試驗要求GB/T 16927.2高電壓試驗技術第二部分測量系統GB/T 16896.1高電壓沖擊試驗用數字記錄儀GB/T11032-2010 交流無間隙金屬氧化物避雷器二、詳細配置及技術參數序號額定參數值1、標稱電壓：400kV2、額定級電壓：100kV3、標稱能量：20kJ4、沖擊總電容：0.25微法(脈沖電容器2微法/75千伏，共8臺).5、總級數：4級6、標準波形參數：(1) 標準雷電沖擊電壓全波，1.2/50s電壓利用系數＞85％（空載400PF時大于90％）；沖擊電壓波形參數及其偏差均符合有關GB311及GB16927標準的要求。7、輸出電壓大于10％標稱電壓8、使用持續時間:在70％額定電壓以上，每120秒充放電一次可連續運行，在70％額定電壓以下，每60秒充放電一次可連續運行。

甘肅雷電沖擊發生器 沖擊電壓控制設備1.概述沖擊電壓發生器是產生沖擊電壓波的裝置，用于檢驗電力設備耐受大氣過電壓和操作過電壓的絕緣性能，沖擊電壓發生器能產生標準雷電沖擊電壓波形、雷電沖擊電壓截波，標準生操作沖擊電壓波形等及用戶指定非標沖擊電壓波(包括陡波)。本系列沖擊電壓發生器可對絕緣子串、長空氣間隙、套管、互感器、變壓器等試品進行沖擊電壓試驗和其它科學研究。使用條件1.海拔高度不超過1000米2.環境溫度：－10℃～40℃3.環境濕度：相對濕度不大于85％4.無導電塵埃和腐蝕性氣體5.接地線盡可能的短、粗且回路一點接地2.符合標準GB7449電力變壓器和電抗器的雷電沖擊和操作沖擊的試驗導則GB1094.3電力變壓器第三部分 絕緣水平和絕緣試驗GB/T 311.高壓輸變電設備的絕緣與配合GB/T 16927.1 高電壓試驗技術 部分 一般試驗要求GB/T 16927.2高電壓試驗技術 第二部分 測量系統GB/T 16896.1 高電壓沖擊試驗用數字記錄儀ZBF 24001 沖擊電壓試驗實施細則GB/T11920電站電氣部分集中控制裝置通用技術條件GB/T191包裝儲運圖示標志DL/T 846.1 高電壓測試設備通用技術條件 第1部分：高電壓分壓器測量系統DL/T 848.2高壓試驗裝置通用技術條件 第2部分：工頻高壓試驗裝置DL/T 848.3高壓試驗裝置通用技術條件 第3部分：無局放試驗變壓器DL/T 848.5試驗裝置通用技術條件 第5部分：

<甘肅>天正華意電氣設備有限公司 產品介紹甘肅擇優 <甘肅>天正華意電氣設備有限公司

甘肅雷電沖擊發生器驗參數設置?基本信息：設置基本參數，這些參數將被保存在數據庫，試驗備注信息將直接打印在波形圖片上。?保存波形數據：選擇自動保存時，系統在每測量一個波形將自動保存數據至設置的數據庫。?估計沖擊電流：單位千安（kA），根據預計的電流峰值輸入，用于初始化示波器參數及波形顯示區域范圍。?預計電壓峰值：單位千伏（kV），根據預計的電壓峰值輸入，用于初始化示波器參數及波形顯示區域范圍。?沖擊試驗次數：分“單次測試”和“多次測試”，單次測試是指，每開始測試后等待示波器采集到波形后結束測試，只做一次脈沖的采樣分析。“多次測試”是指系統連續和示波器通訊，示波器沒出現一個波形，測量系統自動記錄并保存，采集到波形后，繼續等待下一個波形出現。?沖擊極性，根基波形極性自動設置示波器觸發方向。1.2.2.波形參數：在這個參數設置頁面可以設置界面所顯示的參數，波形顏色，以及對示波器的基本參數設置（圖4-3）。這個界面是一個隱藏界面在＠的位置雙擊輸入“1234”可以出現。圖4-3 波形參數設置界面1.2.2.1.波形參數選擇：圖4-3，選擇需要在界面上顯示的波形參數，分“手動選擇波形參數”和“自動根據波形類型選擇波形參數”兩種。當選擇為手動時，可以在“手動選擇波形參數”欄內，選擇期望在波形界面中顯示的各種參數，根據電壓或者電流波形顯示；當選擇為自動時，波形將根據所選擇的波形類型自動分配需要顯示的波形參數。右測為圖形化的波形計算方式。1.2.2.2.界面顏色選擇：點擊“界面顏色選擇”標簽，出現顏色搭配選擇頁面，可以根據自己的習慣和方式，自由搭配，使顯示更清晰。1.2.2.3.信號分析設置：圖4-4，設置示波器的通訊方式，以及示波器的時基，觸發方式等，以及在分析波形時對波形計算中的濾波方式、采樣變比等的設置。?示波器參數設定：根據實際的示波器選擇“示波器型號”，設置通訊的方式。?時基：根據不同的波形，為了能完全的現實波形，需要根據不同的波形設置不同的時基。?觸發水平：觸發水平的位置占總峰值的百分比，建議40％，太小容易被提前干擾觸發，太大波形又不容易出來。?觸發通道：根據不同的信號，設置信號穩定的一方為觸發通道即可。

甘肅雷電沖擊發生器驗參數設置?基本信息：設置基本參數，這些參數將被保存在數據庫，試驗備注信息將直接打印在波形圖片上。?保存波形數據：選擇自動保存時，系統在每測量一個波形將自動保存數據至設置的數據庫。?估計沖擊電流：單位千安（kA），根據預計的電流峰值輸入，用于初始化示波器參數及波形顯示區域范圍。?預計電壓峰值：單位千伏（kV），根據預計的電壓峰值輸入，用于初始化示波器參數及波形顯示區域范圍。?沖擊試驗次數：分“單次測試”和“多次測試”，單次測試是指，每開始測試后等待示波器采集到波形后結束測試，只做一次脈沖的采樣分析。“多次測試”是指系統連續和示波器通訊，示波器沒出現一個波形，測量系統自動記錄并保存，采集到波形后，繼續等待下一個波形出現。?沖擊極性，根基波形極性自動設置示波器觸發方向。1.2.2.波形參數：在這個參數設置頁面可以設置界面所顯示的參數，波形顏色，以及對示波器的基本參數設置（圖4-3）。這個界面是一個隱藏界面在＠的位置雙擊輸入“1234”可以出現。圖4-3 波形參數設置界面1.2.2.1.波形參數選擇：圖4-3，選擇需要在界面上顯示的波形參數，分“手動選擇波形參數”和“自動根據波形類型選擇波形參數”兩種。當選擇為手動時，可以在“手動選擇波形參數”欄內，選擇期望在波形界面中顯示的各種參數，根據電壓或者電流波形顯示；當選擇為自動時，波形將根據所選擇的波形類型自動分配需要顯示的波形參數。右測為圖形化的波形計算方式。1.2.2.2.界面顏色選擇：點擊“界面顏色選擇”標簽，出現顏色搭配選擇頁面，可以根據自己的習慣和方式，自由搭配，使顯示更清晰。1.2.2.3.信號分析設置：圖4-4，設置示波器的通訊方式，以及示波器的時基，觸發方式等，以及在分析波形時對波形計算中的濾波方式、采樣變比等的設置。?示波器參數設定：根據實際的示波器選擇“示波器型號”，設置通訊的方式。?時基：根據不同的波形，為了能完全的現實波形，需要根據不同的波形設置不同的時基。?觸發水平：觸發水平的位置占總峰值的百分比，建議40％，太小容易被提前干擾觸發，太大波形又不容易出來。?觸發通道：根據不同的信號，設置信號穩定的一方為觸發通道即可。
