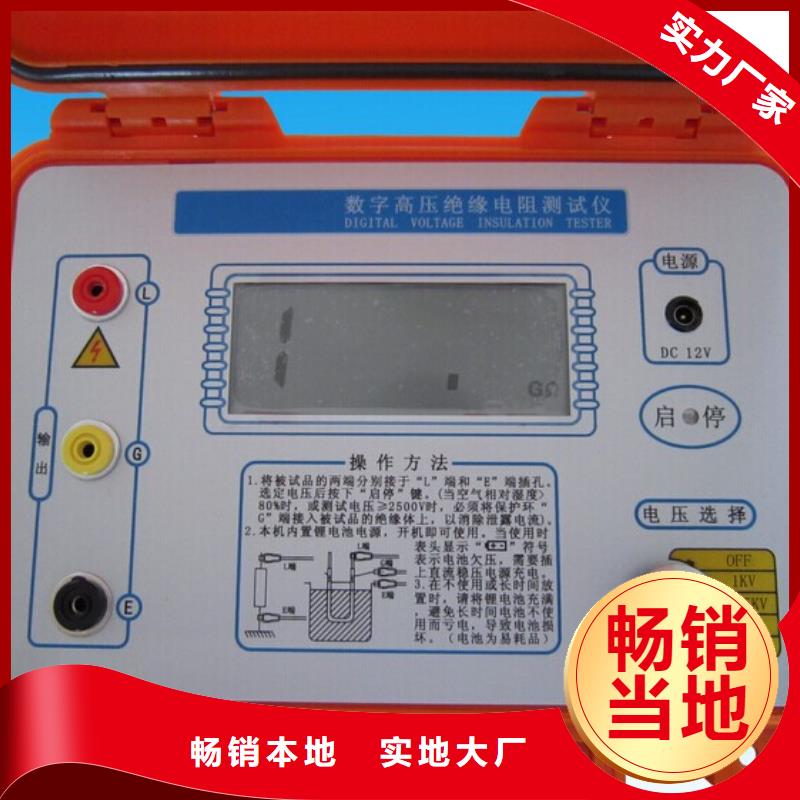

湖州水內冷發電機絕緣測試儀二．簡介數字式絕緣電阻測試儀又名兆歐表、高壓絕緣電阻測試儀等，用于絕緣電阻的測試。本儀表具有LCD大屏幕灰白背光顯示、數據存儲、數據查閱、報警、自動關機等功能。同時還具備測量直流電壓交流電壓吸收比和極化指數功能。整機美觀，量程寬廣，分辨率高，操作便捷，攜帶方便，準確、可靠、性能穩定，抗干擾能力強。而且具有防震、防塵、防潮結構，是電信、電力、氣象、機房、油田、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的儀表。它適用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻。數字絕緣電阻表由中大規模集成電路組成。本表輸出功率大，輸出電壓等級多（有6個電壓等級）。?額定絕緣測試電壓范圍100V～5000V絕緣電阻測量范圍0.01MΩ～1000GΩ。直流電壓測量范圍0～1000V交流電壓測量范圍0～750V。極化指數（PI）和吸收比(DAR) 7.1極化指數（PI）和吸收比（DAR）作用：極化指數（PI）和吸收比（DAR）是檢查絕緣體的泄漏電流的時間是否增加的試驗。確認施加時間的同時泄漏電流沒有增加。儀表自動計算極化指數PI和吸收比DAR值，作為判斷絕緣性能的依據，極化指數PI和吸收比DAR都表示被測物承受測量電壓后一段時間內絕緣電阻的變化情況。7.2極化指數（PI）和吸收比（DAR）區別：對于一般的絕緣體測試，如外殼絕緣、工具手柄等一般在較短時間能測試出隨施加電壓時間增加漏電流是否增加情況，所以一般用較短時間的試驗就能測試出來，短時間測試的絕緣電阻比值DAR稱為吸收比（具體測試時間見下面公式），但對于大容量和吸收過程較長的被測品，如變壓器、發電機、電纜、電容器等電氣設備，有時吸收比值（DAR）尚不足以反映吸收的全過程，可采用較長時間的絕緣電阻比值，即10分鐘時的絕緣電阻(R10min)與l分鐘時的絕緣電阻(R1min)的比值PI來描述絕緣吸收的全過程，PI稱為極化指數，

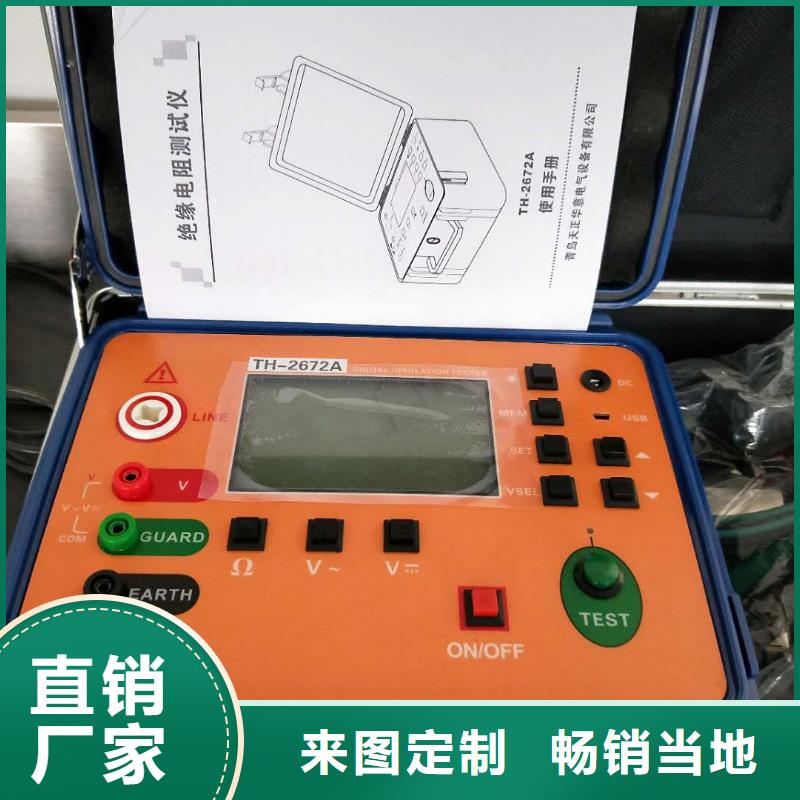

湖州水內冷發電機絕緣測試儀將旋轉開關轉到檔，然后按VSEL鍵選擇要過行測試的電壓值。 接地線(黑)一端連接儀表連接EARTH端另一端連接被測回路接地端。高壓棒測試線(紅)一端連接儀表LINE端另一端頭部接觸被測電路，如圖，按下TEST測試鍵。LCD 顯示測量值。測量后顯示值固定不變后讀取絕緣電阻值。6．GUARD保護線的使用 測量電纜的絕緣電阻時，覆蓋表面的泄漏電流通過絕緣體內部與電流匯合，造成絕緣電阻值誤差的產生。為避免此種現象的發生，如下圖所示，使用保護線（任何導電性裸線）將泄漏電流流經部分卷起來，連接到保護端口后，泄漏電流不流過指示計，可準確測量絕緣體的絕緣電阻。請使用附件的保護測試線連接保護端口。7．極化指數（PI）和吸收比(DAR) 7.1極化指數（PI）和吸收比（DAR）作用：極化指數（PI）和吸收比（DAR）是檢查絕緣體的泄漏電流的時間是否增加的試驗。確認施加時間的同時泄漏電流沒有增加。儀表自動計算極化指數PI和吸收比DAR值，作為判斷絕緣性能的判斷，極化指數PI和吸收比DAR都表示被測物承受測量電壓后一段時間內絕緣電阻的變化情況。7.2極化指數（PI）和吸收比（DAR）區別：對于一般的絕緣體測試，如外殼絕緣、工具手柄等一般在較短時間能測試出隨施加電壓時間增加漏電流是否增加情況，所以一般用較短時間的試驗就能測試出來，短時間測試的絕緣電阻比值DAR稱為吸收比（具體測試時間見下面公式），但對于大容量和吸收過程較長的被測品，如變壓器、發電機、電纜、電容器等電氣設備，有時吸收比值（DAR）尚不足以反映吸收的全過程，可采用較長時間的絕緣電阻比值，即10分鐘時的絕緣電阻(R10min)與l分鐘時的絕緣電阻(R1min)的比值PI來描述絕緣吸收的全過程，PI稱為極化指數，

湖州水內冷發電機絕緣測試儀 安裝本章主要介紹TH系列產品的拆封、檢查、使用前的準備、儲存等的規則。2.1關于包裝青島天正華意的產品是包裝在一個使用泡沫保護的包裝箱內，如果收到時的包裝箱有破損，請檢查儀器的外觀是否有無變形、刮傷、或面板損壞等。如果有損壞，請立即通知青島天正華意或其經銷商，并請保留包裝箱和泡沫，以便了解發生的原因。我們的服務中心會幫您修護或更換新機，在未通知青島天正華意或其經銷商前，請勿立即退回產品。請保留所有的原始包裝材料，如果儀器必須回廠維修，請用原來的包裝材料包裝。并請先與青島天正華意的維修中心聯系。送修時，請務必將電源線和測試線等全部的附件一起送回，并注明故障現象和原因。另外，請在包裝上注明“易碎品”請小心搬運。如果無法找到原始包裝材料來包裝，請按照下列說明包裝:1. 先用泡沫或者其他緩沖材料將儀器包妥。2. 再將儀器置于可以承受 150KG (350lb.) 的多層紙箱包裝。3. 儀器的周圍必須使用可防震的材料填充，厚度大約為 70 到 100mm (3 到 4inch) ，儀器的面板必須先用厚紙板保護。4. 妥善密封箱體。5. 注明“易碎品”請小心搬運。2.2關于電源本儀器使用230V AC 10％ 50 Hz 單相的電源。必須使用正確規格的保險絲，保險絲使用規格已標示在儀器的背板上。更換保險絲前，必須先關閉輸入電源，以避免危險。在接上輸入電源之前，必須先確認電源的地線已經接妥，同時也將地線接到機體上的接地端子上。 儀器上的電源插頭只能插在帶有地線的電源插座上。如果使用延長線，必須注意延長線是否帶有接地線。本儀器是使用三芯電纜線，當電纜線插到具有地線的插座時，即已完成機體接地。2.3 安裝環境在選擇測試儀的安裝環境時，應考慮以下各項：1. 遠離易燃、易爆和腐蝕性介質，如酒精、稀釋劑和硫酸等。2. 遠離熱源、避免日曬。工作環境溫度：0℃~＋40℃儲存環境溫度：-10℃~＋50℃必須避免溫度的急劇變化，溫度急劇變化會使水氣凝結于儀器內部。3. 遠離鍋爐、加濕器、水源等。工作相對濕度：20~75％RH儲存相對濕度：0~90％RH當凝結水珠現象出現時，禁止使用測試儀。4. 遠離強電磁干擾源。5. 遠離明顯的振動及沖擊。

湖州水內冷發電機絕緣測試儀主要屏顯界面菜單功能說明主要顯示界面，如圖4-3～4-7所示。圖4-3 主菜單界面圖 4-4試驗參數設置界面圖 4-5試驗界面圖 4-6試驗結果界面圖 4-7試驗記錄查詢界面4.1.1 主菜單如圖 4-3所示。旋轉控制桿（即調壓/設置旋鈕），可在三者間循環切換，短按（單擊）選擇進入。升壓測試：短按選擇進入試驗。首先進入試驗參數設置界面。系統設置：選擇進入后，調整顯示屏下方顯示的系統時間及日期。短按控制桿選擇進入設置狀態，長按控制桿退出設置狀態。記錄查詢：選擇進入后，可查詢已保存的試驗記錄（結果）。4.1.2 試驗參數設置如圖4-4所示。倍壓節數：設置當前實際使用的倍壓筒的節數。務必正確設置！否則試驗電壓將出現嚴重誤差，危及試品及設備！裝置僅配一節倍壓筒時，默認“單節”，不可設置。試驗電壓：設置試驗電壓值，用于觸發計時器?？稍O(shè)數值與所用倍壓筒的節數及其額定電壓值相關聯。過壓整定：設置過電壓保護值。如設定比試驗電壓低，則自動設定為試驗電壓值的1.1倍，以防止過電壓損壞試品。可設數值與倍壓筒額定電壓值相關聯。限定電流：設置高壓總電流過流保護值。當試驗總電流超過此設定值時，系統將關斷高壓輸出，中止試驗，以保護試品及設備。加壓時間：設置計時器計時長度。每按一次【計時】按鈕，將開始一次倒計時，其計時長度即為該設定值，按【計時】按鈕后，系統將把相應的試驗數據依次計入試驗結果。4.1.3 試驗界面如圖4-5所示。電壓：顯示當前倍壓筒輸出的電壓。（通常經一限流電阻連接至試品，因此總電流較大時，則施加在試品上的試驗電壓值與此數值有些許差別。）總電流：為流經匯水管的電流與試驗相線棒對地及非試驗兩相線棒泄漏電流之和（即圖1-1中所示流經mA表1的電表）。漏電流：為流經匯水管與地之間的電流（即圖1-1中所示流經μA表1的電表）。此泄露電流測量電路等效內阻約為100Ω，因而匯水管對地絕緣電阻稍大時（如10kΩ以上，多數情況下能夠滿足此條件），此電流值即可認為是試驗相線棒對地及非試驗相的泄露電流。如匯水管對地絕緣電阻較小時，則參照工作原理部分的說明進行修正。本裝置具備極化電流自動補償功能，進入試驗界面后，此漏電流初始值自動置零。同時，該電流具備過流保護功能，保護值固定為3mA。4.1.4 試驗結果（數據）如圖4-6所示。根據試驗規程對試驗加壓步驟的要求，試驗結果以分段電壓的形式顯示。對于泄漏電流值，因水流影響導致波動較大，系統會將每階段計時后1/3時間內捕獲的15個數據的平均值寫入試驗結果欄內。當試驗結束后，總體以試驗結果形式顯示，并提示保存結果，或打印輸出。4.1.5 試驗結果查詢?nèi)鐖D4-7所示。該功能用于查詢以前所保存的試驗結果數據。參照屏幕下方提示，操作控制桿，進行翻頁，即可找到所欲查詢的內容。

湖州水內冷發電機絕緣測試儀測量電氣產品的元件之間絕緣電阻時，可將“L”和“E”端接在任一組線頭上進行。如測量發電機相間絕緣時，三組可輪流交換，空出的一相應接地。（圖A）測量外殼接地起屏蔽作用的電器耐壓時如圖B。測量絕緣電阻時， “L”端接被試品， “E”端接被試品外殼接“G”端來保護屏蔽部分或其他不參與測量的部分，以表面泄漏所引起的誤差。1. 開啟電源，液晶屏顯示如圖1圖12. 選擇功能鍵（R；R60/15S；R10/1min）任一功能進入電壓選擇圖2按左移右移鍵選擇合適的電壓3. “R”選擇進入，完成電壓選擇后進入“絕緣電阻測試”圖 3-1此時按確認鍵（ENTER）進入“正在測試”，顯示測試電壓和電阻值。圖 3-2圖3-2是儀表連續測試電阻值狀態，此時按確認鍵（ENTER）便停止測試，自動切斷高壓，進入是否保存提示圖3-3。圖 3-3按確認鍵（ENTER）自動保存數據，保存完后自動返回圖3-1，準備下次測試。如果不想保存直接按返回鍵可以返回到圖3-1界面，準備再次測試電阻值。按復位鍵完成操作。4. 開機后直接按功能鍵“R60/15S”進入圖2，選擇電壓確認后進入“吸收比測試”準備圖 4-1按確認鍵（ENTER）進入測試，返回鍵退出。5.圖 4-2正在測試，若想停止測試，按確認鍵停止測試。吸收比測試完畢后自動計算比值，進入是否保存提示。圖 4-3按確認鍵（ENTER）進入保存，自動保存后轉入再次測試準備界面（圖 4-1），不保存直接按返回鍵轉入再次準備測試界面（圖 4-1）。按復位鍵完成操作此項測試。6. 開機后按功能鍵“R10/1min”進入“極化指數測試”，測試方式同4“R60/15S測試”。7. 按功能鍵“系統”（SYS）進入在“查看記錄”下按確認（ENTER）進入此時按左移右移鍵分別查看8組歷史數據，記錄包括測試的內容和測試時間。

湖州水內冷發電機絕緣測試儀操作方法1．開關機將功能選擇鍵旋轉到相應檔位實現開機，旋轉到OFF位置關機。開機后右下角顯示“APO”，15分鐘后自動關機，關機后旋轉到OFF檔重新開機。2．電池電壓檢查開機后，如果LCD顯示電池電壓低符號“ ”，表示電池電量不足，請及時更換電池。電池電力充足才能保證測量的精度。3．直流電壓測試輸入儀表直流電壓不能超過1000V。測量時將旋轉開關轉到檔位置，將紅表筆與V端端子相連，黑表筆與COM相連，LCD顯示實時直流電壓值。4．交流電壓測試輸入儀表交流電壓不能超過750V。測量時將旋轉開關轉到檔位置，將紅表筆與V端端子相連，黑表筆與COM相連，LCD顯示實時交流電壓值。5．絕緣電阻測試絕緣電阻測試只能在不帶電的電路上進行，測試前請檢查測試線路導線是否完好，及被測電路是否帶電，線路帶電可能會損壞儀表并且影響測量精度。必須戴上高壓絕緣手套操作。絕緣電阻量程時，按測試開關后測試線頭部和被測回路中產生高壓，請注意避免觸摸。請務必將接地線（黑色）連接被測回路的接地端口。 測試以后請勿立刻觸摸電路。存儲的電荷可能導致觸電事故。 請勿立刻取下測試線，必須等放電完成后再碰觸被測回路。 絕緣電阻測試只能在不帶電的電路上進行，測試前應檢查測試導線是否良好，確認被測回路是否帶電。

湖州水內冷發電機絕緣測試儀電阻器由于全部采用十進讀數盤來改變輸出電阻值，通過調節可以得到調節范圍中的任意值，所以使用十分方便，十進讀數盤開關設計成適于5Kv下使用，采用高絕緣材料和輕壓力結構，因此具有接觸壓力小，壽命長，接觸電阻變差小，絕緣電阻高等優點。整個電阻器均裝在金屬殼體內，因此具有很好的靜電屏蔽作用。六． 使用注意事項1. 在檢定本電器時，應在20--25℃，相對濕度40％-60％，且應無腐蝕性氣體和無直射陽光的環境中，而且應該有足夠的穩定時間。2. 電阻器使用時，應在23±5℃，相對濕度25％-75％，且應無腐蝕性氣體和無直射陽光的環境中。3. 有較長時間未使用的電阻器，在使用前應將各讀數盤，自0-10（11），來回轉動數次，使其接觸良好。4. 電阻器在使用時，應注意實際施加在電阻器上的電壓，應不超過主要承受電壓讀數盤的使用電壓。以免造成讀數盤的超差或燒壞元件。5. 儀器應存放在10-30℃，相對濕度＜75％，無腐蝕性氣體，無露水，無直射陽光的環境中。6. 用戶在遵守使用和保存的條件下，從發貨日起，12個月內，達不到主要技術指標時，公司免費為用戶維修更換。

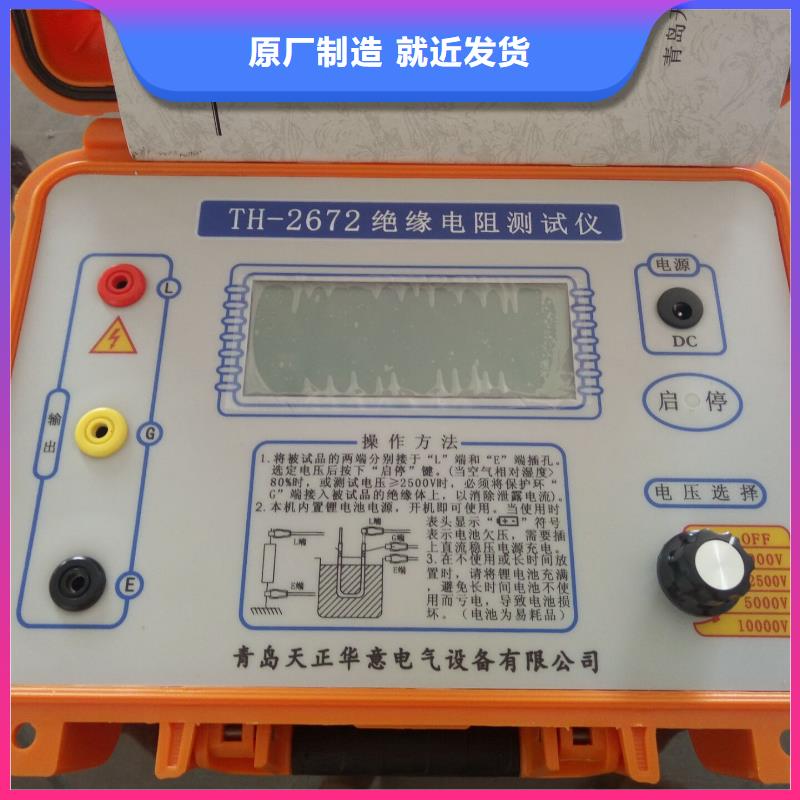

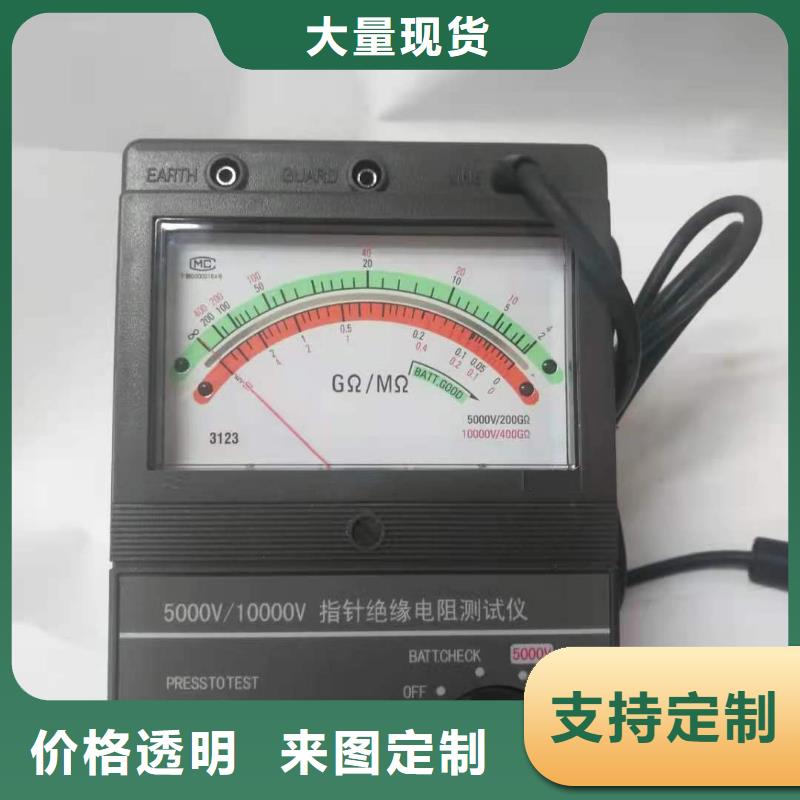

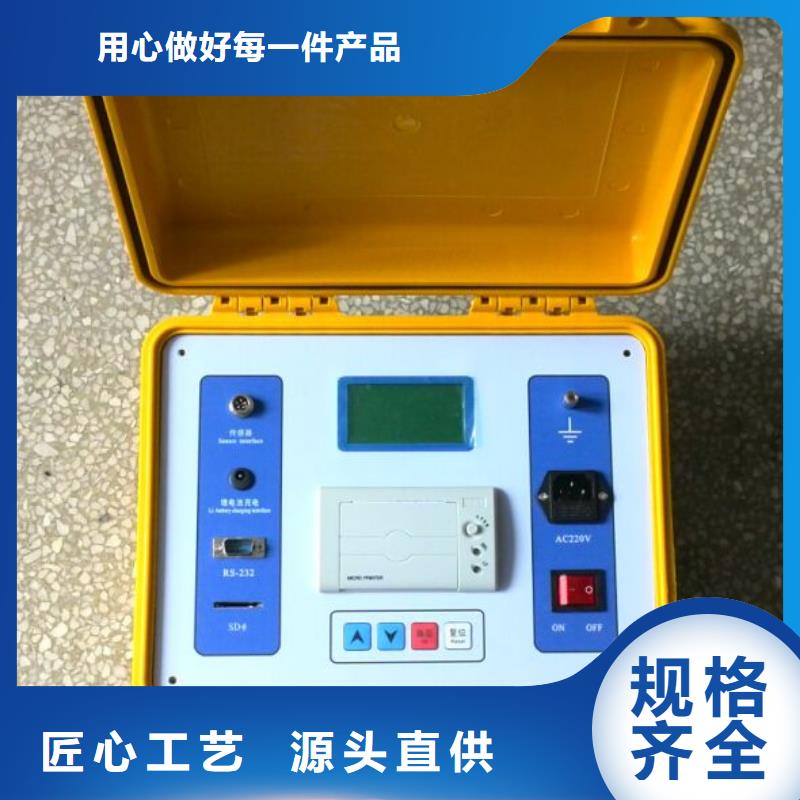

湖州水內冷發電機絕緣測試儀 水內冷發電機絕緣電阻測試儀使用說明書水內冷發電機絕緣電阻測試儀專用于水內冷發電機的測量試驗，同時也可用于試驗室或現場做絕緣測試試驗。輸出電流大于25mA。輸出電壓5000V。內含高精度微電流測量系統、數字升壓系統。只需要用一條高壓線和一條信號線連接試品即可測量。測量自動進行，結果由大屏幕液晶顯示，并將結果進行存儲。一、主要特點1.采用32位微控制器控制，全中文操作界面，操作方便。2.自動計算吸收比和極化指數，并自動儲存15秒、1分鐘、2分鐘、10分鐘的每分鐘數據便于分析。3.輸出電流大，(2500V下輸出大于20mA)短路電流≧20mA。4.高壓發生模塊采用全封閉技術，內部有保護電阻，可靠?？垢蓴_能力強，能滿足超高壓變電站現場操作。5..測試完畢自動放電，并實時監控放電過程。二、主要技術性能準確度：±(10％＋5字) 測量范圍：0.1M～200GΩ顯示方式：數字和模擬指針雙顯。 溫度測量：-25℃～125℃試驗電壓范圍：0.5Kv ，1KV，2.5KV，5.0KV短路電流：≧20mA 測量時間：1分鐘～10分鐘（與測量方式有關）工作電源：180～270VAC 50Hz/60Hz±1％ (市電或發電機供電)工作環境：溫度-10～40℃，相對濕度20～80％。三、操作部件功能1.線路 接線端“線路”為高壓輸出端，稱為線路端，由高壓電纜引至被測線端，例如接至電機繞組。2.匯水管 接線端接到發電機的匯水管上。3.機座 接線端接在發電機的機座上。

湖州水內冷發電機絕緣測試儀主要屏顯界面菜單功能說明主要顯示界面，如圖4-3～4-7所示。圖4-3 主菜單界面圖 4-4試驗參數設置界面圖 4-5試驗界面圖 4-6試驗結果界面圖 4-7試驗記錄查詢界面4.1.1 主菜單如圖 4-3所示。旋轉控制桿（即調壓/設置旋鈕），可在三者間循環切換，短按（單擊）選擇進入。升壓測試：短按選擇進入試驗。首先進入試驗參數設置界面。系統設置：選擇進入后，調整顯示屏下方顯示的系統時間及日期。短按控制桿選擇進入設置狀態，長按控制桿退出設置狀態。記錄查詢：選擇進入后，可查詢已保存的試驗記錄（結果）。4.1.2 試驗參數設置如圖4-4所示。倍壓節數：設置當前實際使用的倍壓筒的節數。務必正確設置！否則試驗電壓將出現嚴重誤差，危及試品及設備！裝置僅配一節倍壓筒時，默認“單節”，不可設置。試驗電壓：設置試驗電壓值，用于觸發計時器?？稍O(shè)數值與所用倍壓筒的節數及其額定電壓值相關聯。過壓整定：設置過電壓保護值。如設定比試驗電壓低，則自動設定為試驗電壓值的1.1倍，以防止過電壓損壞試品?？稍O(shè)數值與倍壓筒額定電壓值相關聯。限定電流：設置高壓總電流過流保護值。當試驗總電流超過此設定值時，系統將關斷高壓輸出，中止試驗，以保護試品及設備。加壓時間：設置計時器計時長度。每按一次【計時】按鈕，將開始一次倒計時，其計時長度即為該設定值，按【計時】按鈕后，系統將把相應的試驗數據依次計入試驗結果。4.1.3 試驗界面如圖4-5所示。電壓：顯示當前倍壓筒輸出的電壓。（通常經一限流電阻連接至試品，因此總電流較大時，則施加在試品上的試驗電壓值與此數值有些許差別。）總電流：為流經匯水管的電流與試驗相線棒對地及非試驗兩相線棒泄漏電流之和（即圖1-1中所示流經mA表1的電表）。漏電流：為流經匯水管與地之間的電流（即圖1-1中所示流經μA表1的電表）。此泄露電流測量電路等效內阻約為100Ω，因而匯水管對地絕緣電阻稍大時（如10kΩ以上，多數情況下能夠滿足此條件），此電流值即可認為是試驗相線棒對地及非試驗相的泄露電流。如匯水管對地絕緣電阻較小時，則參照工作原理部分的說明進行修正。本裝置具備極化電流自動補償功能，進入試驗界面后，此漏電流初始值自動置零。同時，該電流具備過流保護功能，保護值固定為3mA。4.1.4 試驗結果（數據）如圖4-6所示。根據試驗規程對試驗加壓步驟的要求，試驗結果以分段電壓的形式顯示。對于泄漏電流值，因水流影響導致波動較大，系統會將每階段計時后1/3時間內捕獲的15個數據的平均值寫入試驗結果欄內。當試驗結束后，總體以試驗結果形式顯示，并提示保存結果，或打印輸出。4.1.5 試驗結果查詢?nèi)鐖D4-7所示。該功能用于查詢以前所保存的試驗結果數據。參照屏幕下方提示，操作控制桿，進行翻頁，即可找到所欲查詢的內容。

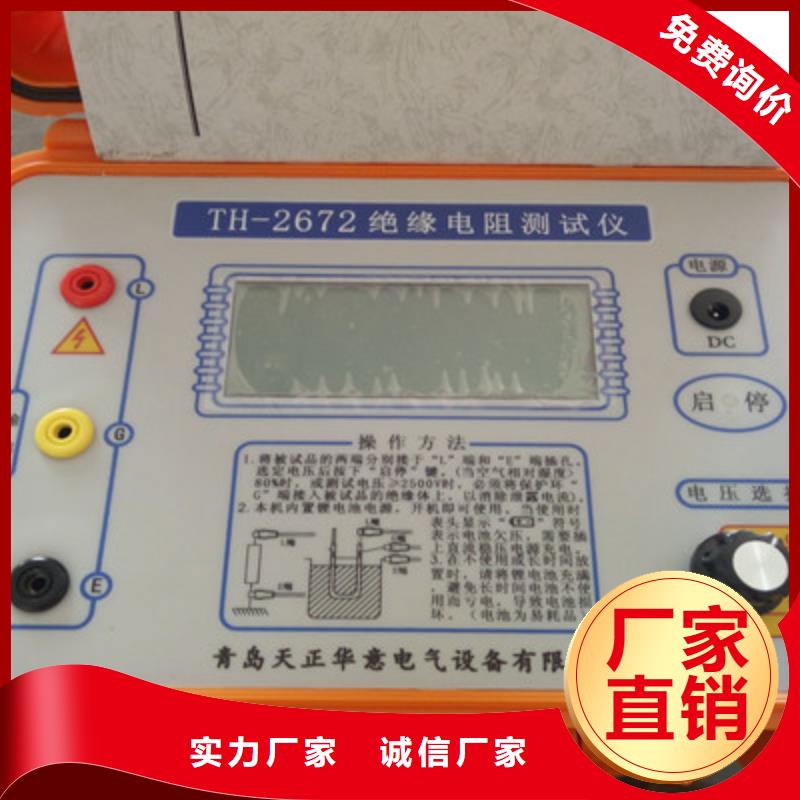

湖州水內冷發電機絕緣測試儀?測試接線注意事項1.確認被測試品接地，試品不帶電。2.確認儀表E端(接地端)已接地。3.G端(保護環)的使用（本機為低電壓側屏蔽）測量高絕緣電阻時，應在試品兩測量端之間的表面上套一導體保護環，并將該導體保護環用一測試線連接到儀表的G端，以試品表面泄漏電流引起的測量誤差，保障測試準確。尤其在對儀表檢定時G端應接在電阻箱的的G端，以保證正常檢定。簡介1.1 一般規定使用本儀器以前，請先了解本機所使用和相關的標志，以策。本儀器所引用的規范為 Safety Class I 的規定(機體具有保護用的接地端子)。守則不允許無關人員以及未經訓練合格人員進入測試站；操作人員必須持續不斷進行培訓；衣著規定操作人員不可穿著有金屬裝飾物的服裝或配戴金屬飾物、手表；醫學規定本儀器不允許有心臟疾病或類似風險人員操作。測試程序規定?禁止對帶電電路或設備作耐壓測試；?如果儀器具有外部接地接點，應確認接地接點已被接妥。特別注意，不論被測物為具電極的絕緣材料、具有高壓連接點或線的零件或是具有二孔或三孔的電源線的機具或設備，開機前必須確認已將高壓回路線 接妥。?只有在測試時才插上高壓測線，取用高壓線(夾)必須握在絕緣部分––不能直接觸摸高壓輸出端(夾)。必須確認操作人員均能夠完全自主掌控本儀器的控制開關及遙控開關，遙控開關必須放置定位，不能任意放置。?青島天正華意全系列安規測試儀的高壓回線(Return/Sense-)并不直接接地。這種設計可量測到極微量的漏電電流，但是在做測試時，被測物必須與地線、大地完全絕緣。?如果被測物地線直接接地，可能會造成無法量測到電流或所量測到的電流不準確。 若有任何不清楚的地方，請與青島天正華意的客服部聯系。?在耐壓測試進行中，不能碰觸測試對象或任何與被測物有連接的對象。?或高壓警告標識，該標識用于表明端子間有高壓輸出。?提示注意標識，該標識用于表明儀器操作中應特別注意的地方。?接地標識，該標識用于表明儀器的接地端子。

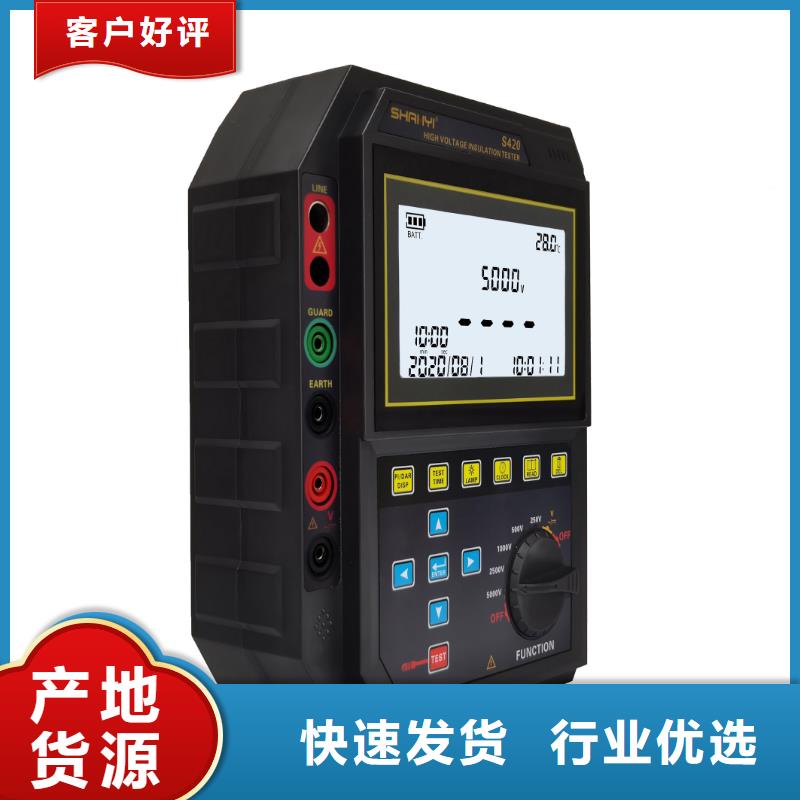

湖州水內冷發電機絕緣測試儀3極化指數（PI）和吸收比（DAR）測試極化指數（PI）和吸收比測試(DAR)只能在不帶電的電路上進行，測試前應檢查測試導線是否良好，確認被測回路是否帶電。將旋轉開關轉到檔，然后按100V或250V或500V或1KV或2.5KV或5KV鍵選擇要過行測試的電壓值。 按MODE鍵設置相應模式，LCD左下角顯示“10:01m”為極化指數模式，顯示“60:15S”為吸收比模式15秒模式，顯示“60:30S”為吸收比模式30秒模式，小數字不顯示任何東西的為絕緣電阻測量模式。接地線(黑)一端連接儀表連接EARTH端另一端連接被測回路接地端。高壓棒測試線(紅)一端連接儀表LINE端另一端頭部接觸被測電路，按下TEST測試鍵。LCD 顯示測量值，測量后顯示值固定不變后讀取吸收比或者極化指數值。待測試完成后按查看吸收比或者極化指數值的除數（比如“60:15S”模式下60S的值）按鍵查看吸收比或者極化指數值的被除數（比如“60:15S”模式下15S的值）。再次按按鍵返回。7.4極化指數（PI）和吸收比（DAR）應用：在工程上，絕緣電阻和吸收比(或極化指數)能反映發電機、油浸式電力變壓器等設備絕緣的受潮程度。絕緣受潮后吸收比(或極化指數)值降低(如圖1)，因此它是判斷絕緣是否受潮的一個重要指標。應該指出，有時絕緣具有較明顯的缺陷(例如絕緣在高壓下?lián)舸?，吸收比或極化指數值仍然很好。吸收比或極化指數不能用來發現受潮、臟污以外的其他局部絕緣缺陷。極化指數參考判定值：極化指數以下判定良好要注意不良吸收比參考判定值：吸收比以上以下判定良好不良8．背光控制開機后，按鍵可以開啟或關閉背光，背光功能適合于昏暗場所。每次開機默認背光關閉。報警設置開機后，長按鍵，開啟、關閉報警功能。長按“MODE”鍵可以設置電阻報警值，通過按或鍵改變當前數字大小，再長按“MODE”鍵保存退出。當測量電壓值大于報警臨界設定值或者絕緣電阻值小于報警臨界設定值并已開啟報警功能，儀表閃爍符號，并發出“嘟--嘟--嘟--”報警聲。電壓報警設置值為600V，絕緣電阻報警設置值為9999MΩ。如下圖數據鎖定/存儲開機后測量完成，短按“MEM”鍵鎖定當前顯示數據，并自動編號存儲，若存儲已滿，儀表顯示“FULL”符號。如下圖：測量數據為1258MΩ，短按“MEM”顯示存儲為第3組數據。

湖州水內冷發電機絕緣測試儀 主要技術性能準確度：±(10％＋5字) 測量范圍：0.1M～200GΩ顯示方式：數字和模擬指針雙顯。 溫度測量：-25℃～125℃試驗電壓范圍：0.5Kv ，1KV，2.5KV短路電流：≧20mA 測量時間：1分鐘～10分鐘（與測量方式有關）工作電源：180～270VAC 50Hz/60Hz±1％ (市電或發電機供電)工作環境：溫度-10～40℃，相對濕度20～80％。三、操作部件功能1.線路 接線端“線路”為高壓輸出端，稱為線路端，由高壓電纜引至被測線端，例如接至電機繞組。2.匯水管 接線端接到發電機的匯水管上。3.機座 接線端接在發電機的機座上。4、注意事項及其它請注意，L為高壓端！E為地端必需接大地！ 四、操作方法初始設置畫面（圖一）4.1 測量圖標 處于選中狀態，下面顯示2.5KV表示測量電壓。1）按增大，減小鍵 增大/減小測試電壓2）按功能鍵在可以使 測量圖標 時鐘圖標 存儲圖標 設置圖標 循環處于選中狀態3）按確定鍵1秒以上，啟動測量，顯示測量畫面（圖二）顯示測量畫面（圖二）2.5kV 表示測試電壓250G 表示測量的瞬時值01’07” 表示測量過程中的時間表示測量15秒 的數值01 表示測量1分鐘 的數值 表示測量10分鐘 的數值DAR 吸收比 DAR ＝ R60s/R15s PI 極化指數 PI ＝ R10m/R60s 4）測量過程按確定鍵，測量結束，顯示放電畫面（圖三）放電畫面（圖三）639V放電過程的瞬時電壓。在這個時候一定不要接觸試品和測量線！等待放電完畢，建議用戶對試品進行人工放電。

湖州水內冷發電機絕緣測試儀TH系列是新一代電氣性能分析儀系列儀器，產品具備以下特點：?功能完備：測試項目包括交直流耐壓、絕緣電阻、接地導通電阻、泄漏電流、運行功率、低壓啟動、電弧偵測、開路偵測等。?型號齊全：同時具有單三相、多通道、醫療、內置電源等多種型號。?法規符合：根據GB/IEC/UL等相關法規中對電氣安規測試的具體條文而設計，依托團隊多年的行業經驗，簡潔實用。?性能強大：精度高，基本安規精度1％；速度快，接地、耐壓可同步輸出；容量大，分辨力高 ，接口豐富；3.1測試功能介紹耐壓接地同步測試功能TH300系列內置雙功放技術同步輸出高壓與大電流，實現接地導通電阻與交/直流耐壓、絕緣電阻同步測試，如下圖3-1-1所示可以有效地節約測試時間，解決速度瓶頸。圖3-1-1 并行測試與普通測試的時間關系直流電壓快速放電功能為確保測試人員的，TH300系列內置剩余電壓放電功能，在50mS內完成對被測物尤其是容性組件的快速放電。同時為了解決放電過程中容易出現的打火、拉弧以及放電壽命問題，TH300內置了滅弧裝置以及精密定時變頻放電模塊，在保障測試人員的同時保障儀器的使用壽命。內置多人體網絡TH300系列多可內置8個模擬人體網絡，分別符合下圖所示的法規要求。
