眉山一次通流加壓模擬帶負荷向量試驗裝置變壓器通流試驗核查差動保護接線1）試驗準備為方便現場接線，根據變壓器阻抗參數計算，本次選擇變壓器110kV側繞組為施加變頻電源側完成#1和#2主變差動保護接線校驗。1.1）在#1主變中壓115kV側套管處經主變開關-110kV#1母線-母聯-#2主變開關施加三相工頻（或低頻）電源，對#2主變差動保護接線檢驗，利用變壓器短路阻抗在#2主變220kV側和10kV側繞組在主變開關后級合上接地刀閘形成短路電流，進行變壓器電流差動保護回路檢查，通過二次電流六角向量圖核定接線組別完成檢驗。1.2）在#2主變中壓115kV側套管處經主變開關-110kV#2母線-母聯-#1主變開關施加三相工頻（或低頻）電源，對#1主變差動保護接線檢驗，利用變壓器短路阻抗在#1主變220kV側和10kV側繞組在主變開關后級合上接地刀閘形成短路電流，進行變壓器電流差動保護回路檢查，通過二次電流六角向量圖核定接線組別完成檢驗。1.3）注：為方便也可利用工頻電壓轉換裝置同時對220#1PT施加10kV電壓，以Ua為參考相位基準繪制六角向量圖。 PT變比220kV/√3/0.1kV√3）二次相電壓約2.62V。2）變壓器阻抗參數計算#1主變與#2主變短路阻抗差別較小，故以#1主變參數計算。根據#1主變短路阻抗參數計算出阻抗歐姆值：ZH-M=40.85Ω ZH-L=153.65Ω ZM-L=27.32Ω 因本次由中壓側加壓，故換算中壓側對高壓側等效阻抗:ZM-H=40.85/（230/115）2≈10.21高壓側和低壓側短路后并聯等效阻抗保護顯示屏及測量裝置顯示分辨率完全可滿足讀數及測量。3）#2主變三側通流（由#1主變開關-110kV#1母線-母聯-#2主變開關）將101-3、101、101-1、100-1、100、100-2、102-2、102、102-3開關合上，由#1主變110kV側對#2主變施加試驗電流；將#2主變220kV側202-3、202開關合上，202-D1接地刀閘合上，在220kV側主變開關202進線側形成短路接地；將#2主變10kV側002手車推至工作位置，合上002開關，在0022出線側使用短路線短路接地，在#2主變10kV 002開關出線側形成短路接地。

<眉山>天正華意電氣設備有限公司

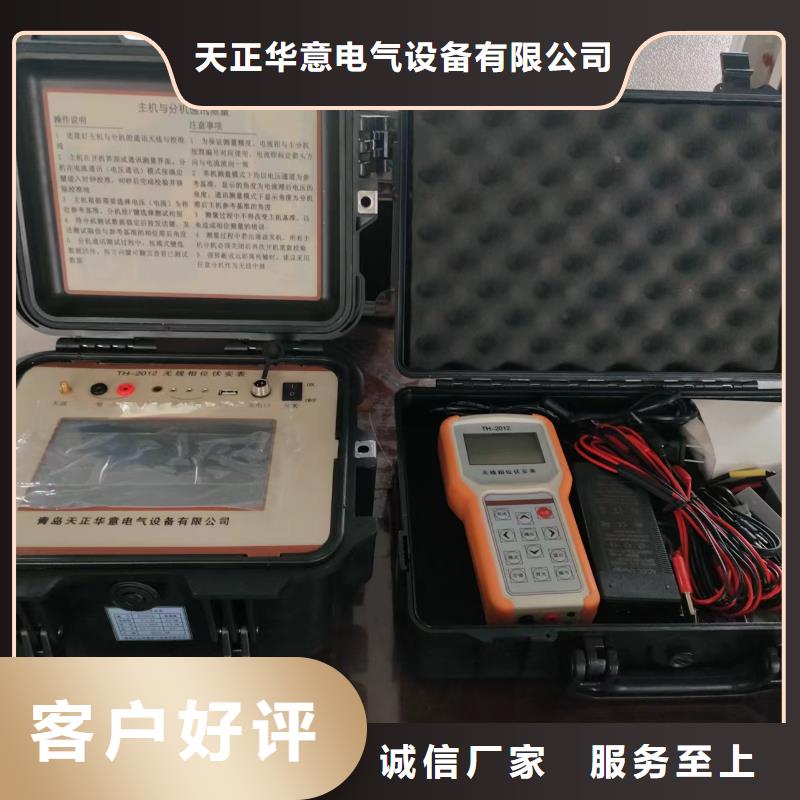

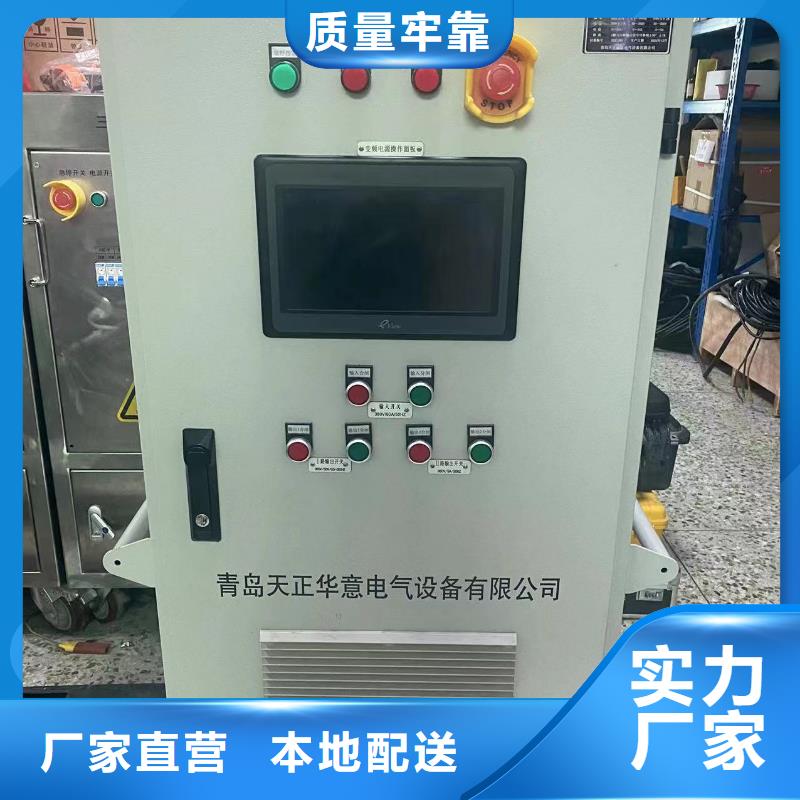

眉山一次通流加壓模擬帶負荷向量試驗裝置測試裝置是根據傳統變電站互感器二次接線測試的便捷化需求，智能變電站二次模擬量（合并單元）分布測量的需求研發的新一代產品。每套設備包含一套主機及一之三套分機（選配）以組網方式實現不同測試點間電壓、電流幅值及相位關系的測試，主機可任選一相電壓（電流）信號做為相位參考基準，分機可在變電站任意位置測試二次回路和母差保護系統、差動保護各組PT/CT之間的相位關系，并通過無線通訊的方式將測量結果傳輸給主機進行測試點間的相位關系檢查，主機一屏可同時顯示相位參考基準幅值、9組電壓、9組電流的幅值與參考基準的相位角度，主機實現無人操作，由分機發送和呼叫回傳已測試的數據信息。主機采用7寸工業級觸摸屏，高亮度，寬視角，陽光下可視，圖形化界面，顯示分辨率800*480，觸摸屏操作，并設有數據存儲、U盤數據導出等功能；分機采用黑白式點陣屏，字跡清晰，手持方便。主機可單獨進行電壓、電流、相位的測試及差動回路六角向量圖的繪制，參考基準和方向可自行定義；分機具有電壓通訊、電流通訊、單機測量、二次負荷、無線中繼、數據回傳功能，完全滿足用戶的個性化需求。該無線相位伏安測試采用工頻基波采樣及數字濾波的方式，可有效避免因環境噪聲引起的相位、幅值波動及硬件濾波引起的相位滯后，所選Cortex M4處理器具有單精度硬件浮點運算功能，大大提高運算效率。 智能變電站投運前繼電保護向量檢查裝置 六相微機繼電保護校驗儀 三相一次通流加壓模擬帶負荷繼電保護檢測裝置 三相通流加壓模擬負荷校驗裝置 模擬負荷向量試驗裝置 電位差相位伏安表 模擬一次負荷法繼電保護相位檢驗裝置 母差保護線路保護 鉤式驗電器2 繼電保護向量檢查和動作邏輯校驗測試裝置 電位差雙鉗相位伏安表 三相微機繼電保護綜合校驗儀 微機繼電保護測試儀 無負荷相量測量裝置 三相通流加壓模擬帶負荷繼電保護向量檢測裝置

眉山母差保護線路保護 制造廠商

眉山一次通流加壓模擬帶負荷向量試驗裝置以220kV #1母線PT A相為參考相位基準，測量#2變差動保護方向，繪制六角向量圖，測量完成將上述一次設備恢復到初始狀態。4）#1主變差動保護（由#2主變開關-110kV#2母線-母聯-#1主變開關）將102-3、102、102-2、100-2、100、100-1、101-1、101、102-3開關合上，由#2主變110kV側對#1主變施加試驗電流；將#1主變220kV側201-3、201開關合上，201-D1刀閘合上，在220kV側主變開關201進線側形成短路接地；將#1主變10kV側001手車推至工作位置，合上001開關，在0193或0194出線側使用短路線短路接地，在#1主變10kV 001開關出線側形成短路接地。（也可利用#2差動試驗的短路點，但注意要將010、0101、0021、0022手車同時推至工作位）通流加壓路徑如圖7圖7仍以220kV#母線PT A相為參考相位基準，測量#1變差動保護方向，繪制六角向量圖，測量完成將上述一次設備恢復到初始狀態。5)變壓器差動保護檢驗記錄表 模擬帶負荷向量試驗裝置 無線相位伏安測試儀 智能變電站通流加壓典型實驗裝置 負荷繼電保護向量檢測裝置 三相微機繼電保護綜合校驗儀 三相通流加壓模擬負荷向量試驗裝置 三相通流加壓模擬帶負荷向量試驗裝置 高精度六相微機繼電保護綜合測試儀 電子式三相通流加壓模擬負荷校驗裝置 三相微機繼電保護綜合測試儀 三相微機繼電保護測試儀 無線相位伏安測試裝置

<眉山>天正華意電氣設備有限公司

眉山一次通流加壓模擬帶負荷向量試驗裝置201-#1母線-200母聯開關-#2母線- 216線路間隔將201-3、201、201-1、200-1、200、200-2開關合位狀態不變，合上216-2、216、216-D2接地刀閘，測試電流經過主變開關-#1母線-母聯開關-#2母線-216線路間隔。通流加壓路徑圖略測量2套母差保護屏中201、200、216母差保護，測量216間隔線路保護方向，包括后臺監控機測量值等；測量完成后將216間隔一次設備恢復到初始狀態。4.6）201-#2母線-200母聯開關-#1母線- 216線路間隔（復驗一次）將201-3、201、201-2、200-2、200、200-1開關合位，合上216-1、216、216-D2接地刀閘，測試電流經過主變開關-#2母線-母聯開關-#1母線-216線路間隔。通流加壓路徑如圖3圖3驗證2套母差保護屏中201、200、216母差保護，測量216間隔線路保護方向，包括后臺監控機測量值等；測量完成后將216間隔一次設備恢復到初始狀態。4.7）220kV通流試驗記錄表母線差動保護向量檢查 電流變比（1600/5）套保護 第二套保護一次 通道 Ia Ib Ic Ia Ib Ic幅值（A） 相位（°） 二次 通道 幅值（A） 相位（°） 線路保護向量檢查 電流變比（1600/5） 電壓變比（220/0.1√3）一次 通道 Ia Ib Ic Ua Ub Uc幅值（A/V） 相位（°） 二次 通道 Ia Ib Ic Ua Ub Uc幅值（A/V） 相位（°） 注：模擬線路帶阻感性負荷檢查（5）110kV母線各間隔通流參考相位以110kV #1母線PT 的A相為參考相位基準（也可以220kV #1母線PT 的A相為參考相位基準），將110kV#1PT間隔21P-D1接地連接排拆除接入高壓電壓（10kV），拉開21P-1刀閘（注意檢查與母線開關處在分斷位，臨時拆除母線PT處的-1D接地聯片，將#1母線PT智能匯控柜中的電壓并列把手置于強制Ⅰ）；通過#1主變高壓側110kV套管處對母線三相通流（200A）按照對應檢測回路關系操作開關分合及接地刀閘，完成母線差動、線路保護檢驗；檢查8回110kV線路進線側接地刀閘D3接地可靠防止向線路送電。對110kV母線一次預加電壓估算：110kV PT一次側（PT變比110kV/√3/0.1kV√3二次電壓5.25V）。5.1）101--#1母線-100母聯開關-#2母線-111線路間隔將101-3、101、101-1、100-1、100、100-2、111-2、111開關合上，合上111-D2接地刀閘，測試電流經過主變開關-#1母線-母聯開關-#2母線-111線路間隔。

眉山一次通流加壓模擬帶負荷向量試驗裝置通過測量各母線側PT二次電壓值，驗證電壓互感器二次回路接線、變比、驗證各保護裝置電壓采樣幅值、相位的正確性，驗證電壓并列功能的正確性。（1）試驗電流估算根據變壓器額定空載電流0.1%，考慮高壓、中壓母線電容量和PT電容量、10kVPT、接地變低壓空載等，預估變壓器低壓側勵磁電流約在0.500A左右。（2） 試驗準備檢查全站刀閘、斷路器均在分閘位置，合上220kV、110kV、10kV母聯開關將各側母線PT接入，通過對#1主變低壓側勵磁，在高壓側、中壓側、接地變低壓側感應出電壓，進行一次電壓并列相別對應關系檢驗，對PT開口三角電壓檢驗時需任一切斷三相輸入電源一相即可完成。加壓路徑見圖1圖1（3）技術措施1）將#1主變低壓側001開關合上、0192、1#母線PT 01P-1手車搖至工作位置；將010、0101分段Ⅰ手車、023、#2A母線PT 02AP-1手車搖至工作位置；將0021、0022、2B#母線PT 02BP-1手車搖至工作位置。可以直接測量10kV#1母線、#2A母線、#2B母線PT保護、計量、開口三角電壓及各個間隔的采樣，#1、#2接地變低壓側電壓高壓側電壓相位。2）將#1主變110kV側主變開關101-3、101、101-1、11P-1#1母線PT刀閘合上；再將110kV母聯開關100-1、100、100-2、12P-2#2母線PT刀閘合上。可以直接測量110kV#1母線#2母線PT保護、計量、開口三角電壓。3）將#1主變220kV側主變開關201-3、201、201-1、21P-1#1母線刀閘；合200-1、200、200-2、22P-1#2母線PT刀閘。可以直接測220kV#1、#2母線PT保護、計量、開口三角電壓。備注：為節約后續試驗準備工作，縮短測試時間，通壓測試結束后即可安排進行PT與母線斷開工作，臨時拆除220kV#1母線PT 21P-1-D1、110kV#1母線PT 11P-1-D1方便線路方向保護檢查時接入一次高電壓（10kV）。 負荷繼電保護向量檢測裝置2 三相通流加壓模擬帶負荷向量試驗裝置 三相模擬帶負荷向量試驗裝置 三相一次通流加壓模擬帶負荷繼電保護檢測裝置 無線相位測試儀2 全智能無線高壓檢驗電測試儀 三相一次通流加壓模擬帶負荷繼電保護向量檢測裝置 變電站工程通流加壓模擬帶負荷試驗裝置 電力系統同步相量測量系統試驗裝置

<眉山>天正華意電氣設備有限公司 眉山母差保護線路保護 制造廠商

眉山一次通流加壓模擬帶負荷向量試驗裝置本作業指導書適用于采用TH-2030型變電站三相一次通流加壓模擬帶負荷繼電保護向量檢測裝置應用于新建變電站投運前各電壓等級繼電保護相位的檢驗工作。2 總則2.1 TH-2030型變電站三相一次通流加壓模擬帶負荷繼電保護向量檢測裝置應用變電站投運前各電壓等級繼電保護相位檢驗工作應遵守的基本原則。 2.2 測試單位應根據作業指導和工程實際情況，參考典型案例試驗編制具體的測試方案。2.3 測試過程中使用的儀器、儀表的準確級及技術特性應符合相關要求。3 變電站試驗前應具備的技術條件3.1 變電站一次和二次設備安裝、調試、試驗工作已全部結束，驗收合格；3.2 具備完整并符合工程實際的圖紙及資料；3.3 核對保護裝置的整定參數，應該與設備實際參數相符；3.4 試驗所使用的儀器、儀表齊備且有檢驗合格證。4 注意事項4.1 工作前應按照《 電網公司電力工作規程》完成相關的組織措施和技術措施。4.2 測試前，保護采用母線電壓互感器的線路應將線路隔離開關拉開；保護采用線路電壓互感器的線路應在線路一次斷引，防止將試驗電壓、電流加到輸電線路或試驗線路受感應電影響。4.3 為保證測試，測試過程中應保證試驗用的設備外殼可靠接地裝置急停按鈕功能有效、可靠。4.4 測試前所有電流互感器二次回路應不開路、接地可靠、正確；所有電壓互感器二次回路應不短路、接地可靠、正確。4.5 測試前應確保試驗接線正確、規范，正確使用絕緣工器具。4.6 測試期間，禁止試驗設備電流輸出回路開路、電壓輸出回路短路，禁止觸摸試驗設備輸出端子及接線。4.7 接、拆試驗線前，應對試驗裝置及被試驗設備進行放電。 模擬一次負荷法繼電保護相位檢驗裝置 模擬帶負荷繼電保護向量檢測裝置 高壓核相電流相位表 變電站投運前繼電保護回路向量檢查 母差保護線路保護 變壓器差動保護裝置 鉤式驗電器 模擬帶負荷測試裝置

<眉山>天正華意電氣設備有限公司

眉山一次通流加壓模擬帶負荷向量試驗裝置?本儀器屬帶電工作設備，為了你的請遵守 生產的相關規定，嚴格按電力工作規程進行操作。?注意本儀表面板及背板的標貼文字及符號?使用前應確認儀表及附件完好，無破損、裸露及斷線才能使用。儀表后蓋及電池蓋板沒有蓋好禁止使用，儀表在使用中，機殼或測試線發生斷裂而造成金屬外露時，請停止使用。?不能用于測試高于600V的電壓，請勿在強電磁環境下使用，以避免影響儀器正常工作，禁止在易燃性及危險場所測試。?確定導線的連接插頭已緊密地插入接口內，相位測試時請注意方向。測試線必須撤離被測導線后才能從儀表上拔出，不能手觸輸入插孔，以免觸電。?請勿用潮濕手操作儀器，或將其暴露砸雨水中，儀表于潮濕狀態下，請勿使用。 ?請勿于高溫潮濕，有結露的場所及日光直射下長時間放置和存放儀表。?保持產品表面清潔和干燥，不能用腐蝕劑或粗造物清潔，須用軟布（如眼鏡布），沾清潔防銹除濕類的潤滑劑，輕輕擦試電流鉗即可。?請勿撞擊、跌落儀器，以避免儀表和電流鉗受沖擊，損壞儀器，尤其是鉗口接合面。?注意本儀表所規定的測量范圍及使用環境。?嚴禁私自使用、拆卸、校準、維修本儀表，必須由有授權資格的人員操作。?手冊中的“ ”乃警告標志，使用者必須依照本手冊內容進行操作。?手冊中的“ ”等危險標志，使用者必須嚴格依照本手冊內容進行操作。無線相位測試儀 無線核相電流相位表 特高壓變壓器繼電保護向量測試裝置 三相通流加壓模擬帶負荷向量試驗裝置 多功能型 SOE測試儀 電子式三相通流加壓模擬負荷校驗裝置 電力系統同步相量測量系統試驗裝置 帶負荷校驗保護裝置 無線相位伏安測試裝置 三相一次通流加壓模擬帶負荷繼電保護向量檢測裝置

眉山一次通流加壓模擬帶負荷向量試驗裝置三相通流加壓模擬負荷校驗裝置電子式三相通流加壓模擬負荷校驗裝置三相通流加壓模擬帶負荷繼電保護向量檢測裝置無線高壓檢驗電測試儀相位伏安表無負荷相量測量裝置帶負荷校驗保護裝置模擬帶負荷測試（系統）裝置高壓核相電流相位表六相微機繼電保護綜合校驗儀變壓器差動保護裝置同步相量測量系統試驗裝置變電站投運前繼電保護向量檢查裝置全站通壓變頻電源經阻抗變換裝置，對主變低壓側勵磁通壓，合上主變開關、母聯開關、PT刀閘，進行相序、變比、開口三角電壓檢查。開口三角電壓檢查時，可人為調整源使三相電壓不平衡輸出。對低壓側電壓等級較高的主變，也可采用變頻電源直接連接站用變低壓側，利用站用變勵磁的方式對主變低壓側加壓。通過#1主變10kV低壓側套管對變壓器低壓側勵磁，在變壓器230kV、115kV感應出一次電壓，將220kV、110kV母聯開關合上完成母線一次電壓并列相位檢查。8.3 母線/間隔通流，母差保護利用一組三相工頻高壓，施加于PT一次側作為相位參考基準；利用一組三相工頻大電流，在一條母線支路通入試驗電流，于母線其他支路接回電流，試驗電流通過進線CT、母聯開關、線路CT形成回路，在保護屏上讀取電流幅值相位及差流，檢查母差保護向量的正確性。將201-3、201、201-1、200-1、200、200-2、213-2、213開關合上， 213-D2接地刀閘合上，測試電流經過主變開關-#1母線-母聯開關-#2母線-213線路間隔。測量2套母差保護屏中201、200、213母差保護，測量213間隔線路保護方向，包括后臺監控機測量值等；測量完成后將213間隔一次設備恢復到初始狀態。8.4 變壓器差動保護試驗根據變壓器銘牌借助平板app計算工具計算繞組短路阻抗，并根據阻抗大小對變壓器高壓側（或中壓側）一次加壓，其余兩側母線短路接地。利用激勵電流模擬加壓側一次負荷電流，利用短路電流模擬短路側一次負荷電流，檢查變壓器差動保護向量的正確性并推算差流。將102-3、102、102-2、100-2、100、100-1、101-1、101、102-3開關合上，由#2主變110kV側對#1主變施加試驗電流；將#1主變220kV側201-3、201開關合上，201-D1刀閘合上，在220kV側主變開關201進線側形成短路接地；將#1主變10kV側001手車推至工作位置，合上001開關，在0193或0194出線側使用短路線短路接地，在#1主變10kV 001開關出線側形成短路接地。（也可利用#2差動試驗的短路點，但注意要將010、0101、0021、0022手車同時推至工作位）仍以220kV#母線PT A相為參考相位基準，測量#1變差動保護方向，繪制六角向量圖，測量完成將上述一次設備恢復到初始狀態。

<眉山>天正華意電氣設備有限公司 眉山母差保護線路保護 制造廠商

眉山一次通流加壓模擬帶負荷向量試驗裝置本儀表能測試三相交流電壓、電流、電壓間相位、電流間相位、電壓電流間相位、頻率、有功功率、無功功率、視在功率、功率因數、三相電流矢量和，判別相序、感性、容性電路等。 測試接線如下： 單相測試：將被測電壓線L、N對應接入儀表的U1黃、COM黑插孔，電流鉗I1鉗住被測L線路。也可以連接U2綠、COM黑、I2或U3紅、COM黑、I3測試。 三相四線測試：將被測電壓線UA黃、UB綠、UC紅、N黑對應接入儀表的U1黃、U2綠、U3紅、COM黑插孔，將電流鉗I1、I2、I3對應鉗住被測線路IA、IB、IC。 三相三線測試：將被測電壓線UA黃、UC紅、UB綠對應接入儀表的U1黃、U3紅、COM黑插孔，電流鉗I1、I3對應鉗住被測線路IA、IC。參考接線圖見后。 測試時，可以根據各種相位關系判斷感性容性負載、相序、極性，若U1I1相位顯示在00～900范圍，則被測負載為感性，顯示在2700～3600范圍，則被測負載為容性；若顯示相位都接近1200，則為正相序，且極性相同；若顯示相位接近1200和3000正相序，且極性相反(可能有電流鉗夾反或線路接線反)，其他情況為反相序(不考慮缺相)。 在相序測試顯示模式下，U1、U2、U3或I1、I2、I3為正相序時，光標從左往右順次閃爍；反相序時，U1、U2、U3或I1、I2、I3光標從右往左順次閃爍。若U1、U2、U3或I1、I2、I3對應的光標不亮，可能缺相或信號幅值太低。 同步相量測量系統試驗裝置 無線相位表測試儀 相位伏安表無負荷相量測量裝置 配電網繼電保護向量檢查和動作邏輯校驗測試裝置 通流加壓模擬負荷繼電保護向量檢測裝置 智能變電站投運前繼電保護向量檢查裝置 變電站三相一次通流加壓模擬帶負荷繼電保護向量檢測裝置 變電站繼電保護向量檢查裝置

眉山一次通流加壓模擬帶負荷向量試驗裝置試驗前準備工作5.1 資料和圖紙變電站相關設計圖紙，繼電保護裝置原理說明書及使用說明書等資料齊全。5.2 試驗設備及儀器儀表試驗設備: TH-2030型變電站三相一次通流加壓模擬帶負荷繼電保護向量檢測裝置1套(其中大電流轉換試驗裝置1臺，高電壓試驗轉換裝置1臺，專用電源線4組，大電流三相輸出線1組，高電壓三相輸出線1組，高精度高靈敏選頻相位表1套)，數字萬用表（0.5級及以上）1塊，電流鉗表（1.0級及以上）1塊，組合工具接地線圍欄等。5.3 設備狀態變電站所有線路出口一次側已斷引（或線路隔離開關在分位）、電壓互感器一次側已斷引；斷路器及隔離開關在分位，保護出口壓板已斷開。6 試驗項目及方法變電站繼電保護相位檢驗試驗時，大電流轉換試驗裝置固定放置在主變側易于接線的位置方便對各電壓級母線通流(開關站可固定放置在輸電線路中間位置某一間隔)高電壓轉換試驗裝置放在對應母線電壓互感器位置通過倒閘操作配合完成變電站所有繼電保護相位的檢驗工作。對安裝兩臺主變的變電站，裝置變頻電源宜放置在主變位置根據變壓器阻抗參數選擇合適的變壓器繞組為施加變頻電源通過一臺主變母線串帶另一臺主變開關和繞組施加工頻（或低頻）電源，其余側繞組在繞組開關后級合上刀閘形成一次短路電流，完成變壓器差動保護相位檢驗。試驗順序宜按照各電壓級分別進行，對分段雙母線需要利用變壓器升壓方式，完成一次電壓并列相位檢查（開口三角電壓），而后進行各電壓級電壓線路保護、母線保護的順序進行， 進行變壓器差動保護相位檢驗試驗，電度表二次回路接線、斷路器保護和故障錄波器可隨線路和變壓器保護相位檢驗試驗同時進行。 變電站繼電保護向量檢查裝置 帶負荷校驗保護裝置 變電站監控信息自動對點裝置 特高壓變壓器繼電保護向量測試裝置 高精度六相微機繼電保護綜合測試儀 變電站投運前繼電保護一二次回路向量檢查 智能變電站通流加壓典型實驗裝置 三相微機繼電保護測試儀 智能變電站繼電保護向量檢查裝置 三相通流加壓模擬負荷校驗裝置

---
