婁底相位伏安表按上下箭頭鍵選擇數據組并查閱所存數據。進入數據刪除界面，按左右箭頭選擇，按ENTER鍵確認。選擇“是”刪除存儲的所有數據，選擇“否”則退出當前界面。注意：數據刪除后將不能恢復，請謹慎操作。．測試注意有電，危險！必須由經培訓并取得授權資格的人員操作，操作者必須嚴格遵守規則，否則有電擊的危險，造成人身傷害或設備損壞。危險！不能用于測量超過600V的電壓線路，否則有電擊危險，造成人身傷害或設備損壞。危險！不能用于測量超過30A的線路，可能損壞設備。測試前，先將測試線連接到儀表上，再將測試線連接到被測試線路中進行測試U1、U2、U3電壓插孔和對應電流鉗上I1、I2、I3標記面為同名端。必須嚴格按照手冊說明進行連線，I1、I2、I3不能插反。相位測試時電流按照鉗夾上的箭頭指示方向輸入。本儀表的相位測試關系：U1U2、U2U3、U3U1、I1I2、I2I3、I3I1、U1I1、U2I2、U3I3，都是前一路信號超前后一路信號的相位。測試完畢后須先將測試線撤離被測線路，才能從儀表上拔出。本儀表能測試三相交流電壓、電流、電壓間相位、電流間相位、電壓電流間相位、頻率、有功功率、無功功率、視在功率、功率因數、三相電流矢量和，判別相序、感性、容性電路等。測試接線如下：單相測試：將被測電壓線L、N對應接入儀表的U1黃、COM黑插孔，電流鉗I1鉗住被測L線路；也可以連接U2綠、COM黑、I2；或U3紅、COM黑、I3測試。三相四線測試：將被測電壓線UA黃、UB綠、UC紅、N黑對應接入儀表的U1黃、U2綠、U3紅、COM黑插孔，將電流鉗I1、I2、I3對應鉗住被測線路IA、IB、IC。三相三線測試：將被測電壓線UA黃、UC紅、UB綠對應接入儀表的U1黃、U3紅、COM黑插孔，電流鉗I1、I3對應鉗住被測線路IA、IC。參考接線圖見后。

婁底相位伏安表鍵盤操作鍵盤共有30個鍵，分別為：開關、存儲、查詢、設置、切換、↑、↓、←、→、、退出、自檢、幫助、數字1、數字2（ABC）、數字3（DEF）、數字4（GHI）、數字5（JKL）、數字6（MNO）、數字7（PQRS）、數字8（TUV）、數字9（WXYZ）、數字0、小數點、＃、輔助功能建F1、F2、F3、F4、F5。各鍵功能如下：開關鍵：用來控制儀器工作電源的開啟和關閉；使用方法是：輕按開機；按住此鍵3秒鐘以上，然后松開即可關機。↑、↓、←、→鍵：光標移動鍵；在主菜單中用來移動光標，使其指向某個功能菜單，按確認鍵即可進入相應的功能；在參數設置功能屏狀態下，上下鍵用來切換當前選項，左、右鍵改變數值。鍵：確認鍵；在主菜單下，按此鍵顯示菜單子目錄，在子目錄下，按下此鍵即進入被選中的功能，另外，在輸入某些參數時，此鍵確定開始輸入和結束輸入。退出鍵：返回鍵，按下此鍵均直接返回到主菜單。存儲鍵：在差動分析功能界面下應用，用來存儲測試結果為記錄的形式。查詢鍵：用來瀏覽已存儲的記錄內容。設置鍵：按下此鍵直接進入“參數設置”功能屏。切換鍵：保留功能，暫不用。自檢鍵：用戶按下此鍵可以進入編號查詢界面。此屏中可顯示儀器的編號、程序版本號、ID號。幫助鍵：用來顯示幫助信息。數字（字符）鍵：用來進行參數設置的輸入（可輸入數字或字符）。小數點鍵：用來在設置參數時輸入小數點。＃鍵：保留功能，暫不用。F1、F2、F3、F4、F5鍵：輔助功能鍵（快捷鍵）。用來快速進入輔助功能界面或?qū)崿F(xiàn)提示信息提示的相應功能。四、液晶界面液晶顯示界面主要有十四屏，包括主菜單、十三個功能界面：1．主菜單：圖四、主菜單當開機后顯示圖四界面。屏幕中顯示出各項功能菜單，包括十二個選項：參數設置、二次參量、一次參量、備用菜單、雙鉗差動、三線計量、聯機通訊、波形顯示、頻譜分析、諧波測試、歷史數據、系統校準。選擇上下左右方向鍵，用于改變當前選項；按下確認鍵，進入相應的功能屏；屏幕右上角顯示出內置充電電池的電壓幅值和剩余電量百分比，用戶可根據此數值來判斷是否需要為儀器充電；旁邊顯示出當前實時的日期和時間。

<婁底>天正華意電氣設備有限公司 環網柜無線核相儀現貨直供

婁底相位伏安表所示為標準阻性負載時接線全部正確情況下的向量圖，由于純阻性負載的功率夾角為0°，屬于－5～55的范圍，因此我們要看接線分析的行感性（－5～55）的結果，另外三行的分析結果無效；圖中接線判斷中的“正”表示電壓是正相序，如為逆相序應顯示“負”；“Ua Ub Uc”表示電壓接線是應為“Ua Ub Uc”的位置上所接的是“Ua Ub Uc”電壓接線正確；“＋Ia ＋Ic”表示電流接線應為“Ia Ic”的位置上所接的是“Ia Ic”相別正確，“＋”表示極性也都是正確的；更正系數為“1”表示接線正確，電能計量值不需更正，如果接線不正確的情況下結果中會給出具體的補償系數（根據不同種類的接線錯誤可能為數值，也可能為公式）。具體的接線方式判定結果分析表見附件。在此屏中，按下F1鍵將屏幕鎖定（不刷新），再按F2鍵解除鎖定狀態，數據開始刷新。屏幕下一行為提示行，提示可進行的操作。7．聯機通訊界面，圖十、聯機通訊，聯接通訊界面如圖十所示。此功能屏可以將儀器內存中保存的測試記錄上傳到后臺管理計算機。8．波形顯示界面圖十一、波形顯示在此屏中可顯示出當前各個被測模擬量的實際波形，波形實時刷新，能直觀的顯示出被測信號的失真情況（是否畸變、是否截頂），當前顯示為Ua、Ia的波形 用↑↓鍵來切換不同的相別；可切換為B相電壓、電流的波形，C相電壓、電流的波形，A、B、C三相所有的電壓和電流的波形。可以做為簡單的示波器使用。屏幕下一行為提示行，提示可進行的操作。9．頻譜分析界面圖十二、頻譜分析，頻譜分析界面如圖十二所示。此屏以柱狀圖的形式顯示出A 相電壓、B 相電壓、C 相電壓、A 相電流（用Ia來測試）、B 相電流（用Ib來測試）和C 相電流（用Ic來測試）的諧波含量分布柱狀圖。

<婁底>天正華意電氣設備有限公司 環網柜無線核相儀現貨直供

婁底相位伏安表可以在被測回路不開路的情況下直接測量交流電壓和交流電流，測量兩電壓間、兩電流間和電壓電流間的相位，此外，還可間接測得電路的功率因數和功率，可以判別三相相序，變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等。儀表超大LCD顯示屏，字高達40mm，具有背光，顯示一目了然。適用于電力、石油化工、冶金、鐵路、氣象、工礦企業、科研院校、計量部門等。二. 技術規格1．基準條件和工作條件影響量基準條件工作條件備注環境溫度23℃±1℃-10℃～40℃環境濕渡40％～60％＜80％信號波形正弦波正弦波β＝0.05信號頻率50HZ±1HZ45HZ～65HZ儀表工作電壓9V±0.1V9V±1V測相位電流幅值1A±0.1A10mA～20.0A測相位電壓幅值100V±10V30V～600V外電場、磁場應避免被測導線位置被測導線處于鉗口的近似幾何中心位置2．一般規格功 能相位、交流電流、交流電壓、交流漏電流、相序直接測試；變壓器組別、感性、容性電路判別；功率因數、功率間接測試電 源DC9V 堿性干電池（1.5V AA×6）功 耗開啟背光燈約35mA電池連續工作約40小時關閉背光燈儀表耗電約5mA電池連續工作約300小時顯示模式LCD顯示，藍屏背光功能，適合昏暗場所LCD尺寸70mm×62mm LCD顯示域64mm×54mm儀表尺寸長寬厚：196mm×92mm×54mm鉗口尺寸φ7.5mm×13mm 采樣速率約3次/秒量 程交流電壓：0～20V/200V/600V交流電流：0～200mA/2A/20A相位：0～360°測量相位時被測信號的幅值范圍測U1-U2相位時：30V～600V測I1-I2相位時：10mA～20.00A測U1-I2或I1-U2相位時：10V～600V、10mA～20.00A數據保持測試中按HOLD鍵保持數據，“DH”符號顯示自動關機開機約15分鐘后，儀表自動關機，以降低電池消耗電壓檢測當電池電壓低于7.2V時，電池電壓低符號顯示，提醒更換電池 儀表質量主機約550g(帶電池)，表鉗約170g×2，

環網柜無線核相儀現貨直供 <婁底>天正華意電氣設備有限公司

婁底相位伏安表測試時，可以根據各種相位關系判斷感性容性負載、相序、極性，若U1I1相位顯示在0°～90°范 圍，則被測負載為感性，顯示在270°～360°范圍，則被測負載為容性；若顯示相位都接近120°，則為正相序，且極性相同；若顯示相位接近120°和300°，則為正相序，且極性相反(可能有電流鉗夾反或線路接線反)，其他情況為反相序(不考慮缺相)。在相序測試顯示模式下，U1、U2、U3或I1、I2、I3為正相序時，光標從左往右順次閃爍；反相序時，U1、U2、U3或I1、I2、I3光標從右往左順次閃爍。若U1、U2、U3或I1、I2、I3對應的光標不亮，可能缺相或信號幅值太低。接線參考圖：測試單相電壓、電流、相位、頻率、功率等：測試三相四線電壓、電流、相位、相序、頻率、功率、功率因數等：測試三相三線電壓、電流、相位、相序、頻率、功率、功率因數等：三相四線(三相負載平衡時的相位)相位關系相位值相位關系相位值Ua-Ub120°Ia-Ib120°Ub-Uc120°Ib-Ic120°Uc-Ua120°Ic-Ia120°Ua-Uc240°Ia-Ic240°三相三線(三相負載平衡時的相位)相位關系相位值相位關系相位值Uab-Ucb300°Ia-Ic240°Uab-Ia30°Ucb-Ic330°三相四線向量圖與三相三線向量圖五. 電池管理● 及時給電池充電，長時間不使用儀表每3個月給電池充電一次。● 警告！電池蓋板沒有蓋好的情況下禁止進行測試，否則有危險。● 更換電池時，請注意電池極性，否則可能損壞儀表。1．當電池電壓低于6.5V時，請及時充電，充電時間約4小時。2．若更換電池，先確認儀表處于關機狀態，松開電池蓋板的螺絲，打開電池蓋板，換上新電池，注意電池規格極性，蓋好電池蓋板，擰緊螺絲。3．按POWER鍵看能否正常開機，若不能開機，請按第2步重新操作。4．若用戶無法更換電池，請與廠家聯系。六. 裝箱單主機1臺儀表箱1個電流鉗3把測試線4條USB充電器、充電線一套鋰電池1組(儀表內)光盤1個說明書、保修卡、合格證1份本公司不負責由于使用時引起的其他損失。本用戶手冊的內容不能作為將產品用做特殊用途的理由。本公司保留對用戶手冊內容修改的權利。若有修改，將不再另行通知。

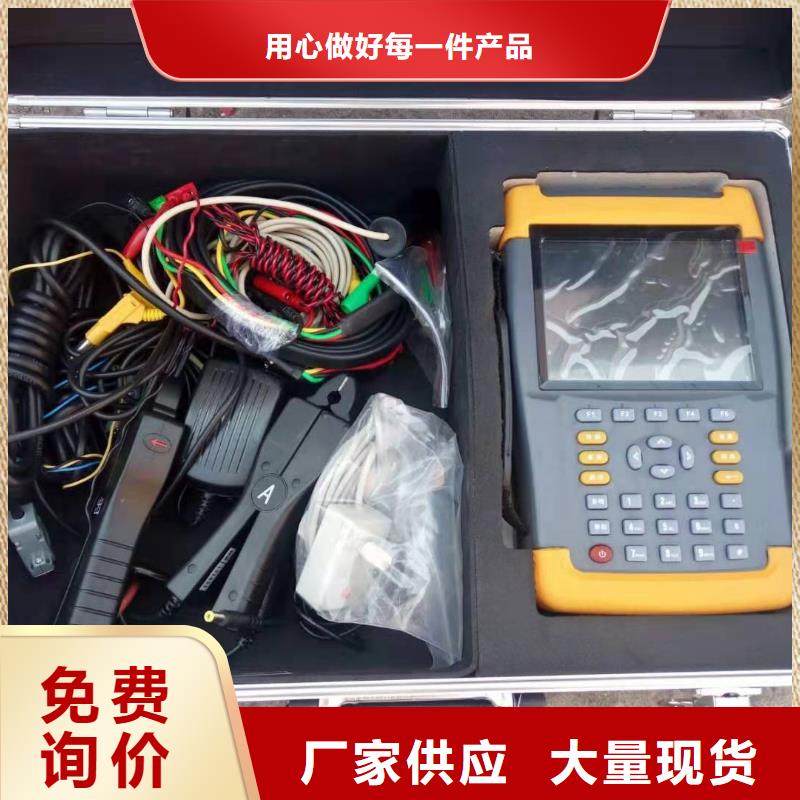

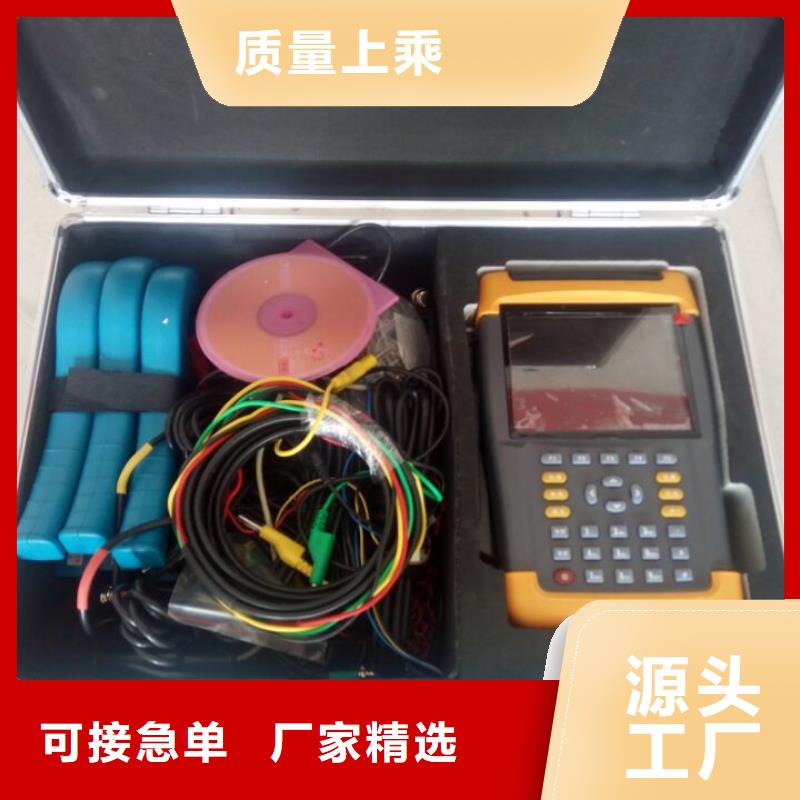

婁底相位伏安表在與本產品輸入或輸出終端連接前，應確保本產品已正確接地，請自行檢查用戶接地線是否可靠。注意所有終端的額定值：為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在接線之前，請閱讀產品使用說明書，以便進一步了解有關額定值的信息。請勿在儀器未裝好時操作：如蓋板或面板已卸下，請勿操作本產品。使用適當?shù)谋ｋU管：只可使用符合本產品規定類型和額定值的保險管。避免接觸裸露電路和帶電金屬：產品有電時，請勿觸摸裸露的接點和部位。有可疑的故障時，請勿操作：如懷疑本產品有損壞 ，請本公司維修人員進行檢查，切勿繼續操作。請勿在潮濕、易爆環境下操作，保持產品的清潔和干燥。－術語警告：警告字句指出可能造成人身傷亡的狀況或做法。小心：小心字句指出可能造成本產品或其它財產損壞的狀況或做法。目錄1．概述 ．主要用途43．主要功能及特點54．技術指標65．面板布置說明76．操作方法91．概述隨著我國國民經濟的蓬勃發展，電力負荷急劇加大，特別是沖擊性和非線性負荷容量的不斷增長，使得電網發生波形畸變、電壓波動與閃變和三相不平衡等電能質量問題。公司推出的電能質量分析儀是一臺高性能的多功能電能質量分析儀。采用DSP＋ARM＋CPLD 內核，3.2”大屏幕液晶(320×240點陣)顯示屏，使結構更緊湊，功能更強大，顯示更方便。后臺管理分析軟件，功能豐富，操作方便。

<婁底>天正華意電氣設備有限公司 環網柜無線核相儀現貨直供

婁底相位伏安表請勿撞擊、跌落儀器，以避免儀表和電流鉗受沖擊，損壞儀器，尤其是鉗口接合面。?注意本儀表所規定的測量范圍及使用環境。?嚴禁私自使用、拆卸、校準、維修本儀表，必須由有授權資格的人員操作。?手冊中的“ ”乃警告標志，使用者必須依照本手冊內容進行操作。?手冊中的“ ”等危險標志，使用者必須嚴格依照本手冊內容進行操作。二、簡介三相數字相位伏安表是我公司鉗形系列儀表的產品，該儀器是一種全數字化、多功能、高精度、智能化的多參數工頻測量儀器。該儀器應用微處理器技術和數字信號處理技術，以直接交流采樣法實現工頻電參數測量（如電壓、電流有效值，有功、無功功率、視在功率、工頻頻率、功率因數，相位關系等），判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，該表采用鉗形電流互感器轉換方式輸入被測電流，因而測量時無需斷開被測線路。為用電檢查人員提供一種、準確、便捷的新型電力儀表。三相數字相位伏安表又名智能型三相數字相位伏安表、多功能三相數字相位伏安表、三鉗數字相位伏安表等，適用于電力、石化、冶金、鐵路、工礦企業、科研院校、計量部門等。尤其適用于電能計費系統及繼電保護系統。三、基本功能簡介1.采用大屏幕高背光顯示，能清晰顯示儀器的工作狀態和測試參數，操作極為方便。2.測量三相電壓、電流、相位、頻率、有功功率、無功功率、視在功率、功率因數及及總和功率。

<婁底>天正華意電氣設備有限公司 環網柜無線核相儀現貨直供
環網柜無線核相儀現貨直供 <婁底>天正華意電氣設備有限公司

婁底相位伏安表．主要用途2.1 測量分析公用電網供到用戶端的交流電能質量，其測量分析：頻率偏差、電壓偏差、電壓波動和閃變、三相電壓允許不平衡度、電網諧波。2.2 應用小波變換測量分析非平穩時變信號的諧波。2.3 測量分析各種用電設備在不同運行狀態下對公用電網電能質量。2.3 負荷波動監視：定時記錄和存儲電壓、電流、有功功率、無功功率、視在功率、頻率、相位等電力參數的變化趨勢。2.4 電力設備調整及運行過程動態監視，幫助用戶解決電力設備調整及投運過程中出現的問題。2.5 測試分析電力系統中斷路器動作、變壓器過熱、電機燒毀、自動裝置誤動作等故障原因。2.6 測試分析電力系統中無功補償及濾波裝置動態參數并對其功能和技術指標作出定量評價。2.7 便攜式、多參數、大容量、高精度及近代信號分析理論的應用等特點，使電能質量分析儀可廣泛地應用于輸配電、電力電子、電機拖動等領域。3．主要功能及特點3.1 可靠電壓輸入采用高電壓隔離模塊(2000V、響應時間≤2μS)，電流輸入采用交電流鉗(0～50KHz0～5Arms)使輸入信號和測量系統隔離。這樣不僅使電能質量分析儀在使用上、可靠和方便，而且大大提高了抗干擾能力。

<婁底>天正華意電氣設備有限公司 環網柜無線核相儀現貨直供

婁底相位伏安表便于分析管理數據自動關機儀表無操作約15分鐘后關機背光功能有，適合昏暗場所及夜間使用電壓檢測當電池電壓低于3.2V時，電池電壓低符號顯示，提醒及時充電儀表質量主機：380g(帶電池)尖嘴形電流鉗：180g×3測試線：190g電壓測試線長度1.5m電流鉗線長2m工作溫濕度-10℃～40℃；80％Rh以下存放溫濕度-10℃～60℃；70％Rh以下輸入阻抗測試電壓輸入阻抗為：1MΩ耐　　壓儀表線路與外殼間耐受1000V/50Hz的正弦波交流電壓歷時1分鐘絕　　緣儀表線路與外殼之間≥100MΩ結　　構外殼絕緣適合安規IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等級2三、裝箱單儀　 表1臺電 流 鉗3個USB通訊線1條監控軟件(光盤)1張儀 表 箱1個充 電 器1個測 試 線4條（黃、綠、紅、黑各1條）說明書、保用證1套?有電！危險！操作者須經嚴格培訓并獲得相關電工操作認證才能使用本儀表進行現場測試。注意本儀表面板及背板的標貼文字及符號。?操作者必須完全理解手冊說明并能熟練操作本儀表后才能進行現場測試。?使用前應確認儀表及附件完好，儀表、測試線絕緣層無破損、無裸露及斷線才能使用。?注意本儀表所規定的測量范圍及使用環境。?不要同時操作2個或2個以上的按鍵，操作會無效。?測試時，用不到的電流鉗或電壓輸入線不要與儀表連接，以免引起干擾。?為保證測量精度，I1、I2、I3電流鉗不能混用，需對應接口連接。?

<婁底>天正華意電氣設備有限公司

婁底相位伏安表測量電網頻率和相序。4.小電流5mA測量相位，非常適用于新裝用戶投運后無負荷時檢查接線狀況，儀器測量精度高，測量范圍寬。5.自動判別變壓器繞組、容性和感性負載，并判別三相三線及三相四線錯誤接線。6.數據靜態保存功能，多可保存500組數據。四、電氣符號極其危險！操作者必須嚴格遵守規則，否則有電擊危險，造成人身傷害或傷亡事故。危險！操作者必須嚴格遵守規則，否則有電擊危險，造成人身傷害或傷亡事故。警告！必須嚴格遵守規則，否則造成人身傷害或設備損壞。交流(AC)直流(DC)雙重絕緣五、技術指標1.基本工作條件（1）環境溫度：（23±5）℃（2）環境濕度：（45～75）％ RH（3）被測信號波形：正弦波、β＝0.02（4）被測信號頻率：（50±0.2）Hz（5）被測載流導線在鉗口中的位置：居中（6）測相位頻率相序時和測功率功率因數時電流幅值：1A±0.2A（7）測相位頻率相序時和測功率功率因數時電壓幅值：100V±20V（8）外參比頻率電磁場干擾：應避免2.額定工作條件（1）環境溫度：（-15～＋45）℃（2）環境濕度：（0～90）％ RH（3）海拔高度：小于1500米（4）被測信號波形：正弦波、β＝0.05（5）被測信號頻率：45-65Hz（6）測相位頻率相序時和測功率功率因數時電流幅值：5mA～20A（7）測相位頻率相序時和測功率功率因數時電壓幅值：10V～600V（8）被測載流導線在鉗口中的位置：

環網柜無線核相儀現貨直供

婁底相位伏安表便于分析管理數據自動關機儀表無操作約15分鐘后關機背光功能有，適合昏暗場所及夜間使用電壓檢測當電池電壓低于3.2V時，電池電壓低符號顯示，提醒及時充電儀表質量主機：380g(帶電池)尖嘴形電流鉗：180g×3測試線：190g電壓測試線長度1.5m電流鉗線長2m工作溫濕度-10℃～40℃；80％Rh以下存放溫濕度-10℃～60℃；70％Rh以下輸入阻抗測試電壓輸入阻抗為：1MΩ耐　　壓儀表線路與外殼間耐受1000V/50Hz的正弦波交流電壓歷時1分鐘絕　　緣儀表線路與外殼之間≥100MΩ結　　構外殼絕緣適合安規IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等級2三、裝箱單儀　 表1臺電 流 鉗3個USB通訊線1條監控軟件(光盤)1張儀 表 箱1個充 電 器1個測 試 線4條（黃、綠、紅、黑各1條）說明書、保用證1套?有電！危險！操作者須經嚴格培訓并獲得相關電工操作認證才能使用本儀表進行現場測試。注意本儀表面板及背板的標貼文字及符號。?操作者必須完全理解手冊說明并能熟練操作本儀表后才能進行現場測試。?使用前應確認儀表及附件完好，儀表、測試線絕緣層無破損、無裸露及斷線才能使用。?注意本儀表所規定的測量范圍及使用環境。?不要同時操作2個或2個以上的按鍵，操作會無效。?測試時，用不到的電流鉗或電壓輸入線不要與儀表連接，以免引起干擾。?為保證測量精度，I1、I2、I3電流鉗不能混用，需對應接口連接。?

<婁底>天正華意電氣設備有限公司
<婁底>天正華意電氣設備有限公司 環網柜無線核相儀現貨直供

婁底相位伏安表按上下箭頭鍵選擇數據組并查閱所存數據。進入數據刪除界面，按左右箭頭選擇，按ENTER鍵確認。選擇“是”刪除存儲的所有數據，選擇“否”則退出當前界面。注意：數據刪除后將不能恢復，請謹慎操作。．測試注意有電，危險！必須由經培訓并取得授權資格的人員操作，操作者必須嚴格遵守規則，否則有電擊的危險，造成人身傷害或設備損壞。危險！不能用于測量超過600V的電壓線路，否則有電擊危險，造成人身傷害或設備損壞。危險！不能用于測量超過30A的線路，可能損壞設備。測試前，先將測試線連接到儀表上，再將測試線連接到被測試線路中進行測試U1、U2、U3電壓插孔和對應電流鉗上I1、I2、I3標記面為同名端。必須嚴格按照手冊說明進行連線，I1、I2、I3不能插反。相位測試時電流按照鉗夾上的箭頭指示方向輸入。本儀表的相位測試關系：U1U2、U2U3、U3U1、I1I2、I2I3、I3I1、U1I1、U2I2、U3I3，都是前一路信號超前后一路信號的相位。測試完畢后須先將測試線撤離被測線路，才能從儀表上拔出。本儀表能測試三相交流電壓、電流、電壓間相位、電流間相位、電壓電流間相位、頻率、有功功率、無功功率、視在功率、功率因數、三相電流矢量和，判別相序、感性、容性電路等。測試接線如下：單相測試：將被測電壓線L、N對應接入儀表的U1黃、COM黑插孔，電流鉗I1鉗住被測L線路；也可以連接U2綠、COM黑、I2；或U3紅、COM黑、I3測試。三相四線測試：將被測電壓線UA黃、UB綠、UC紅、N黑對應接入儀表的U1黃、U2綠、U3紅、COM黑插孔，將電流鉗I1、I2、I3對應鉗住被測線路IA、IB、IC。三相三線測試：將被測電壓線UA黃、UC紅、UB綠對應接入儀表的U1黃、U3紅、COM黑插孔，電流鉗I1、I3對應鉗住被測線路IA、IC。參考接線圖見后。

婁底相位伏安表在相序測試顯示模式下，U1、U2、U3或I1、I2、I3為正相序時，光標從左往右順次閃爍；反相序時，U1、U2、U3或I1、I2、I3光標從右往左順次閃爍。若U1、U2、U3或I1、I2、I3對應的光標不亮，可能缺相或信號幅值太低。接線參考圖：測試單相電壓、電流、相位、頻率、功率等：測試三相三線電壓、電流、相位、相序、頻率、功率、功率因數等：測試三相四線電壓、電流、相位、相序、頻率、功率、功率因數等：八、電池充電充電時務必使用原裝5V充電器，不用使用其它高電壓充電器，否則會損壞儀表。長期不使用儀表，請一個月對儀表充電一次。1．當儀表電源電壓低于3V時，顯示“ ”符號，表示電池電量不足，請及時充電池，充電時充電口有指示燈，充滿時指示綠燈。九、其他說明及注意事項1．電流鉗的專用性每臺儀表的三把電流鉗專用于本臺儀表，不能換到另一臺儀表使用，同時三個鉗子順序不能互換，否則誤差會加大。電流鉗嚴防摔碰，鉗口必須保持清潔，完全閉合測試才可靠。2. 電流鉗的保養電流鉗使用完畢后，應及時將鉗口平面的塵埃除盡，不能用粗糙物或腐蝕劑清潔鉗口平面，用軟布加潤滑劑(如：WD-40潤滑劑)輕輕擦拭。測試前也必須清潔好再使用。3．本儀表供二次回路和低壓回路檢測，不能用于測量高壓線路中的電流，以觸電。

<婁底>天正華意電氣設備有限公司 環網柜無線核相儀現貨直供

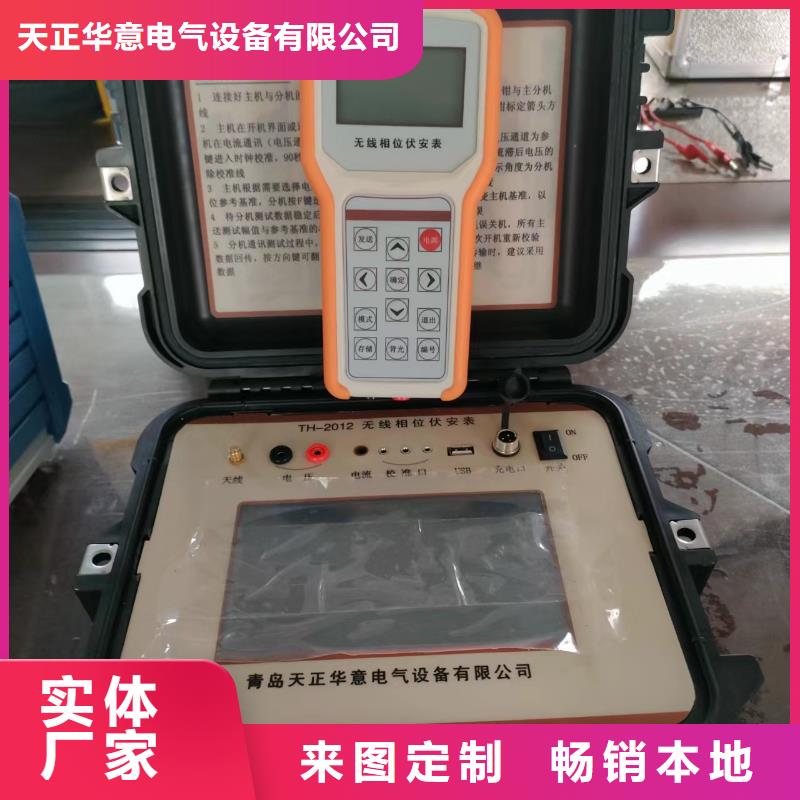

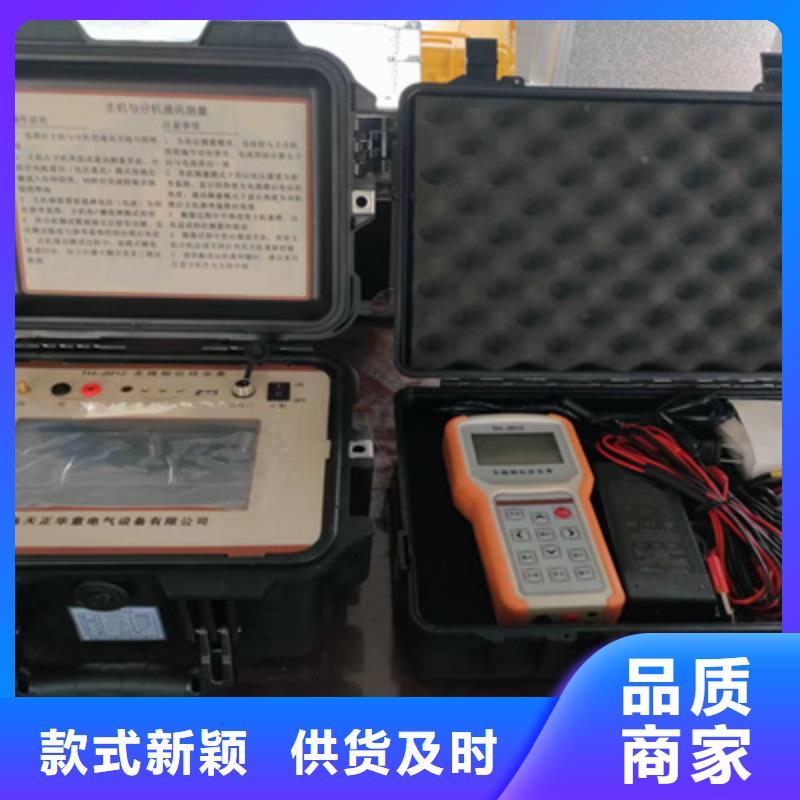

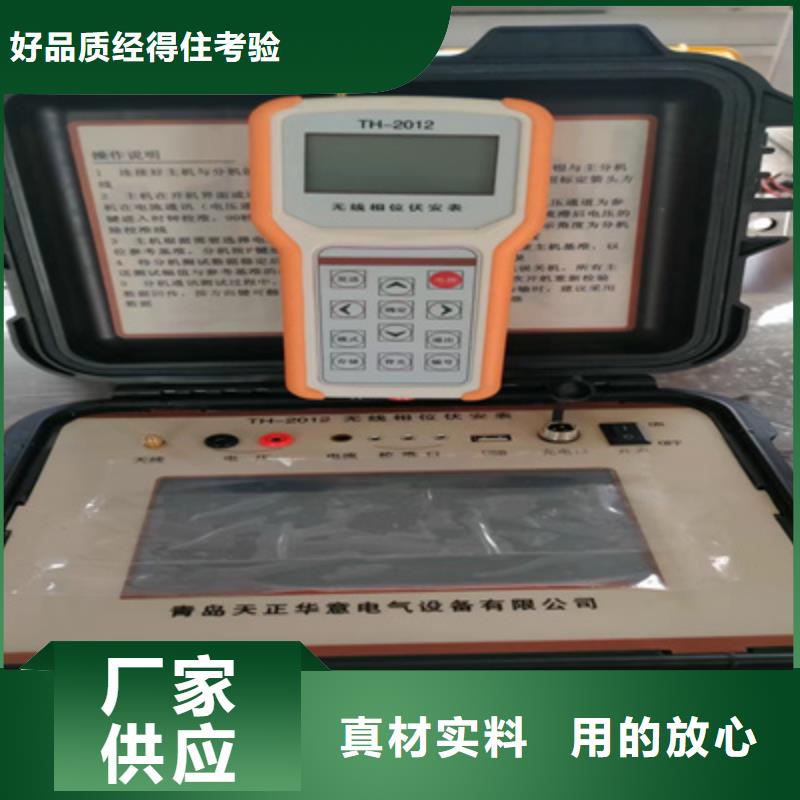

婁底相位伏安表分機做為無線中繼使用分機做為無線中繼模式用于強電磁場干擾及強屏蔽環境的無線通訊信號橋接。當主機與分機無法正常通訊時，可將另一分機作為中繼放置主分機之間（一般為強屏蔽門口即可）按分機“無線中繼”鍵進入中繼通訊模式(見圖8）圖8分機無線中繼模式7.4 主機通訊存儲數據查詢主機通訊查詢分兩個，一個為查詢主界面（圖8），顯示保存的日期、時間、基準的幅值信息；一個為存儲查詢的次級界面，即數據詳情界面（圖9），顯示主機一屏全部的數據信息。圖8 主機通訊查詢主界面圖9 主機通訊查詢次界面7.5 相位圖表輕觸主機“相位圖表”鍵進入相位圖表顯示界面，直觀顯示已測試的二次電壓或電流的幅值及相對于相位參考基準的角度，在此界面可通過“基準選擇”和“方向”任一對測試的相位關系改變參考基準或方向。主機單機相位圖表、通訊查詢相位圖表、界面和操作方式雷同（圖10）。圖10 主機相位圖表顯示界面說明：主機一屏可同時存儲主機參考基準幅值及分機3組，每組各3相電壓、3相電流的測試幅值及相位信息。8 應用舉例以變壓器SFSZ9-180000/220主變帶負荷差動保護二次電流大小和方向測試為例，，由裝置測試完成全部測試，主機生成主變差動六角圖。變壓器額定容量：180MVA/180 MVA /6 MVA；額定電壓：220±8＊1.25/110±4＊1.25/10 kV；接線組別：YN yn0 d11；變壓器帶負荷測試數據見下表（以高壓側A相電壓UN為參考量，實測相角是電流滯后電壓的角度）測試位置額定變比二次編號分機編碼二次電流(A)實測相角以UN為參考基準的六角圖圖11是主機以UN電壓(REF) 為相位檢查參考基準，方向默認12點，該相位圖表中H對應高壓側， M對應中壓側、L對應低壓側，黃、綠、紅色代表A、B、C三相。
