靖江無線核相器 基本操作接收器和探測器都是按POWER鍵開關機。探測器開機后LED指示燈亮，進入測試模式。若開機后LED慢閃，探測器電池電量不足，需要充電，充電時LED快閃。開機15分鐘后LED持續慢閃，提示探測器將自動關機，此時按POWER鍵探測器能繼續工作。接收器開機后，LCD顯示，按上下箭頭鍵可以調節LCD背光亮度。接收器開機15分鐘后LCD閃爍，提示接收器將自動關機，此時按POWER鍵接收器能繼續工作。按HOLD鍵鎖定并存儲數據，鎖定數據時HOLD符號指示，儀表可以存儲9999組數據。按箭頭鍵鍵移動光標或查閱數據，左右箭頭鍵選擇步進值＋1、-1、＋10、-10、＋100，-100，按ENTER鍵確認查閱所存數據。按ESC鍵退出當前目錄返回測量界面。進入數據刪除模式，選擇“是”按ENTER鍵確認刪除存儲的所有數據，數據刪除后將不能恢復，請謹慎操作。2．測試高壓，極其危險！必須由經培訓并取得授權資格的人員操作，操作者須嚴格遵守規則，否則有電擊的危險，造成人身傷害或傷亡事故。

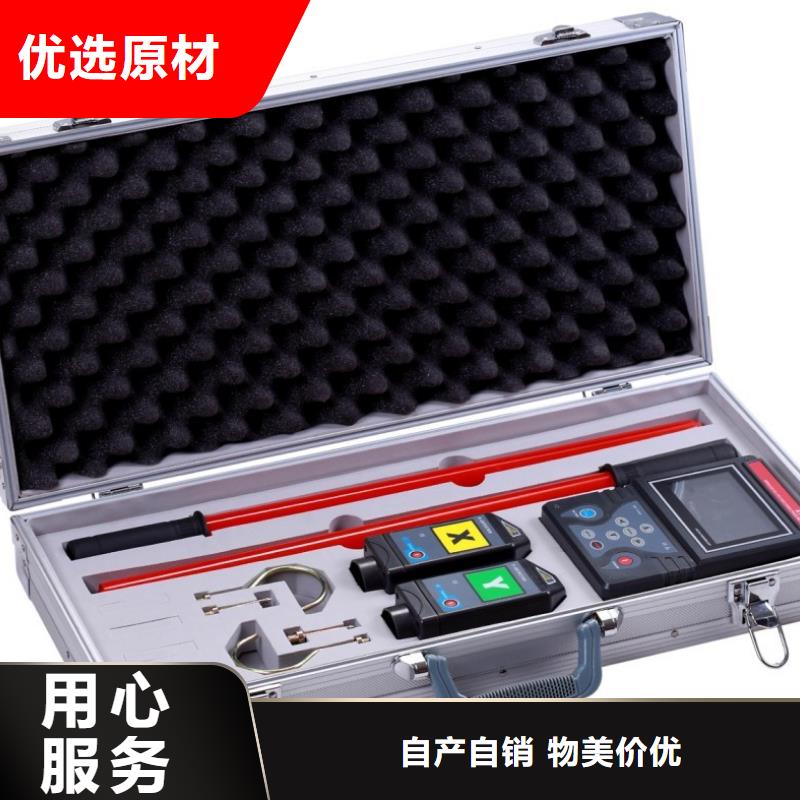

靖江無線核相器無線高壓核相儀（以下簡稱“儀器”）用于兩條高壓線路并網或環網核相。儀器適合6～220kV交流輸電線路帶電作業和二次側帶電作業，具有高壓驗電功能。儀器采用無線傳輸技術，操作可靠，使用方便，克服了有線核相儀的諸多缺點。二、工作原理儀器由2個發射器和1個接收主機組成。發射器可以判斷線路是否帶電，測量線路相位和頻率。核相時，X和Y發射器將測量的數據通過無線電發送給接收主機，接收主機依據發射器測量的數據計算兩線路相位差值，判斷同異相。三、事項 1、現場測試時，應按電力部門高壓測試距離標準進行操作。 2、標準配置絕緣桿3米，對應電壓等級為 ≤ 220kV。如測量線路電壓高于220kV時，請使用長度大于3米的絕緣桿。注意：發射器使用3.7V可充電鋰電池，請不要更換其他電池。

<靖江>天正華意電氣設備有限公司 數字相位表靖江

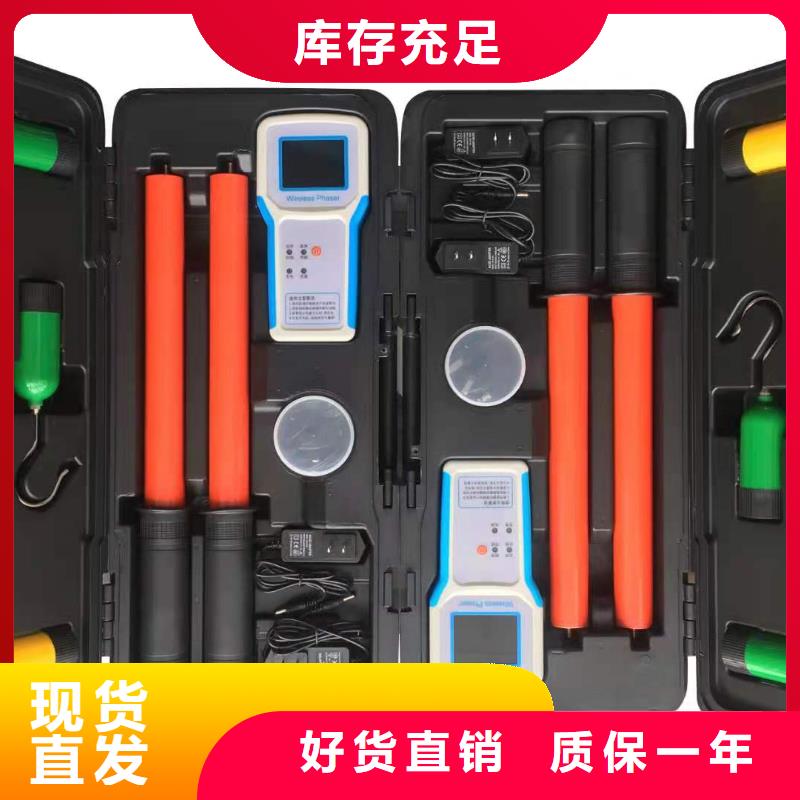

靖江無線核相器全智能無線高壓驗電器由鉤式驗電器、伸縮絕緣桿、接收器等組成，不同于傳統的驗電器只對單一電壓等級進行驗電，全智能驗電范圍從1V～550kV或更高電壓等級。當裸導線電壓超過60kV時，采用非接觸式驗電，驗電器逐漸靠近導線，無需接觸導線即可完成驗電。對60kV以下的裸導線，驗電器可以掛在線路上接觸驗電。不管是零線、火線、地線、高壓輸電線路或金屬導體，只要有電，可能是直接輸送電，也可能是絕緣破損引起的漏電，全智能驗電器都能感應到它的電場，并發出蜂鳴聲，靠近導線電場越強，蜂鳴聲越急促，警示有電。驗電器可以掛在60kV以下的裸導線上測試，可掛導線或電纜外徑φ168mm，或母排尺寸168mm×245mm，節省操作人員體力。無線高壓驗電器直線接收距離約160米，接收器采用3.5寸真彩液晶屏，動態顯示，同時監測頻率，直觀清晰。絕緣桿輕便、具有防潮、耐高溫、抗沖擊、高絕緣、可伸縮等特點。廣泛應用于變電站、發電廠、消防部門、工礦企業以及檢測站﹑電工維修部門進行驗電探測和野外電工作業等。二． 技術規格功能高壓驗電、頻率測試、電場判斷等電源DC 3.7V可充鋰電池，充滿電連續工作約8～12小時驗電方式接觸式驗電：60kV以下裸導線可以直接掛在線路上測試；非接觸式驗電：60kV以上線路采用非接觸式測試。

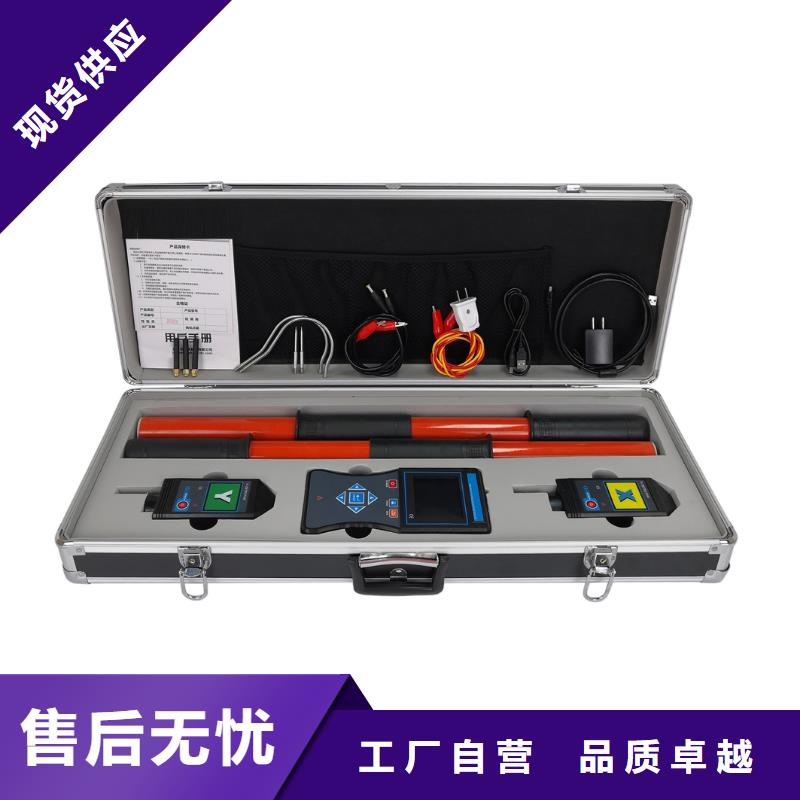

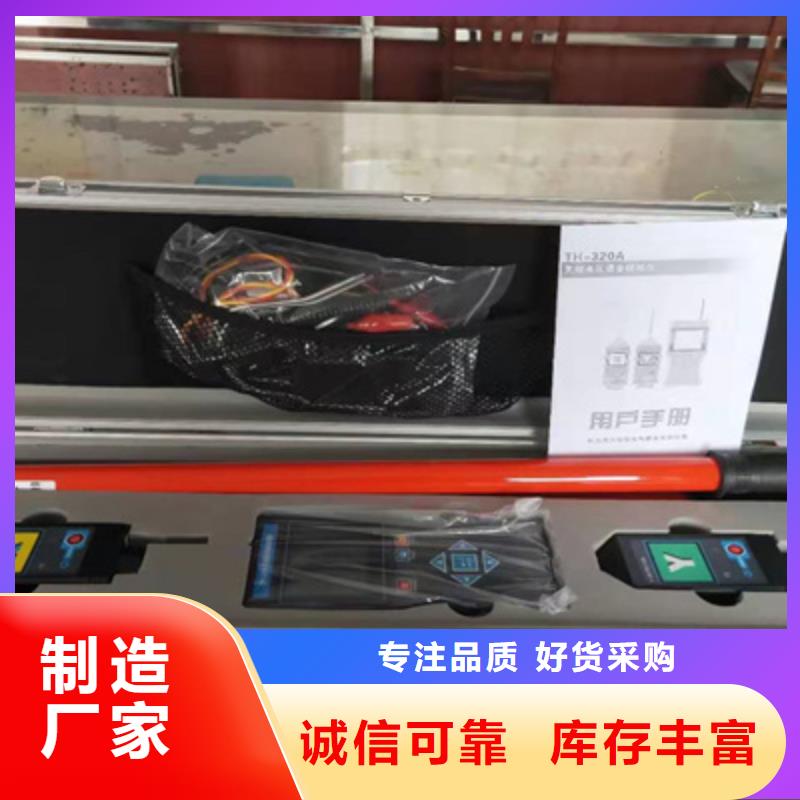

靖江無線核相器高壓！危險！操作者須經嚴格培訓并獲得相關高壓操作認證才能使用本儀表進行現場測試。 操作者必須完全理解手冊說明并能熟練操作本儀表后才能進行現場測試。 測試時，嚴禁同時鉤住2條裸導線，會引起2條裸導線短路，禁止。 被測線路電壓超過600V時須連接絕緣桿使用。 嚴禁用本儀表接觸測試超過35kV的裸導線或匯流母線(可接觸測試35kV及以下的裸導線或匯流母線，或110kV以下具有絕緣外皮的線纜)。 非接觸式核相：探測器逐漸靠近導線核相，不用接觸導線。 首次使用應對絕緣桿做耐壓試驗，必須使用合格的絕緣桿。 請使用專配絕緣桿連接該儀表。 儀表連接好伸縮絕緣桿后要輕拿輕放，避免與地面沖擊造成損壞。 請勿于高溫潮濕，有結露的場所及日光直射下長時間放置和存放儀表。 長時間不用儀表，請定期給電池充電或取出電池。 更換電池，注意極性，若無法更換，請聯系廠家。 拆卸、維修本儀表，必須由有授權資格的人員操作，并定期保養。 若本儀表及其他部件有損傷，請禁止使用。 由于本儀表原因，繼續使用會帶來危險時，應立即停止使用，并馬上封存，由有授權資格的機構處理。 建議絕緣桿每年至少進行一次絕緣強度測試。一. 簡介TH320全智能無線高低壓核相儀又名全智能無線高壓語音核相儀、無線高壓核相器，簡稱核相儀或核相器，由無線接收器、探測器、伸縮絕緣桿等組成。接收器采用3.5寸真彩液晶屏，同屏顯示核相結果、相位、頻率、向量圖指示，有“X信號正常、Y信號正常、同相、異相”等語音提示，清晰直觀。空曠地面核相距離可達160m遠，能對1V～550kV的電壓線路全智能核相，其中35kV及以下的裸導線可以直接接觸核相，35kV以上的裸導線采用非接觸式核相，非接觸核相是將探測器逐漸靠近被測導線，當感應到電場信號時就可以完成核相，這樣無需直接接觸高壓導線，更加！本核相儀同時具有高壓驗電器、高壓相位表、高壓相序表的功能，可以用于驗電、相序測試，變壓器組別判斷，可以對環網柜、開關柜二次進行核相。

<靖江>天正華意電氣設備有限公司 數字相位表靖江

靖江無線核相器 技術規格1．基準條件和工作條件影響量基準條件工作條件備注環境溫度23℃±1℃-10℃～40℃/環境濕渡40％～60％＜80％/信號波形正弦波正弦波β＝0.01信號頻率50HZ±1HZ45HZ～65HZ/儀表工作電壓3.7V±0.1V3.7V±0.5V/測相位頻率相序時電流幅值1A±0.1A0.5mA～30.0A/測相位頻率相序時電壓幅值100V±10V10V～600V/測功率功率因數時電流幅值1A±0.1A10mA～30A/測功率功率因數時電壓幅值100V±10V10V～600V/外電場、磁場應避免被測導線位置被測導線處于鉗口的近似幾何中心位置2．一般規格功能同時測試三相380V/220V電力系統中的電流、電壓、相位、頻率、相序、有功功率、無功功率、視在功率、功率因數、電流矢量和，判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等電源DC 3.7V大容量可充鋰電池，USB充電接口，充滿電連續工作約10小時額定電流約150mA 顯示模式3.5寸真彩液晶屏顯示儀表尺寸長寬厚：196mm×92mm×54mm鉗口尺寸φ7.5mm×15mm 采樣速率約3次/秒量程交流電壓：0.00V～600V交流電流：0.0mA～30A相位：0.0°～360°頻率：45.00Hz～65.00Hz有功功率：0.0W～18kW無功功率：0.0W～18kVAR視在功率：0.0W～18kVA功率因數：-1～＋1電流矢量和：0mA～90.0A分辨率電壓：AC 0.01V電流：AC 0.1mA相位：0.1°頻率：0.01Hz有功功率：0.1W無功功率：0.1VAR視在功率：0.1VA功率因數：0.001電流矢量和：1mA精度（基準條件下）電壓：±(0.5％量程)電流：±(0.5％量程)相位：±1°

<靖江>天正華意電氣設備有限公司
數字相位表靖江 <靖江>天正華意電氣設備有限公司

靖江無線核相器技術規格功能高低壓相序測試，核相、頻率、相位、驗電、電壓測量電源接收器： DC 7.4V1500mAH可充鋰電池探測器： DC 3.7V1000mAH可充鋰電池USB充電接口，連續工作約8小時傳輸方式315MHz、433MHz無線傳輸無線距離約100m 顯示模式3.5寸液晶屏顯示量程核相電壓等級：AC 1V～550kV 電壓：AC 1kV～35kV相位：0°～360°頻率：45Hz～75Hz分 辨 率1°；0.1Hz精度(23℃±5℃，80％RH以下)相位：≤±10° 頻率：≤±2Hz 電壓：±15％±5dgt（1kV～110kV，高壓架空線路，其它應用誤差±25％±5dgt）結果定性相序（相位以X探測器為基準）A相:330°～0°或0°～30°B相: 90°～150°C相：210°～270°正相序： X＝A相，Y＝B相，Z＝C相反相序： X＝A相，Y＝C相，Z＝B相同相:330°～0°或0°～30°異相: 90°～150°和210°～270°語音功能同相、異相、X信號正常、Y信號正常、Z信號正常等語音功能絕緣桿尺寸拉伸后長約3.2m；收縮后長約0.6m數據存儲999組測量方式接觸測量

<靖江>天正華意電氣設備有限公司
<靖江>天正華意電氣設備有限公司 數字相位表靖江
<靖江>天正華意電氣設備有限公司 數字相位表靖江

靖江無線核相器 操作1．基本操作接收器和探測器都是按POWER鍵開關機。探測器開機后LED指示燈亮，進入測試模式。若開機后LED慢閃，探測器電池電量不足，需要充電，充電時LED快閃。開機15分鐘后LED持續慢閃，提示探測器將自動關機，此時按POWER鍵探測器能繼續工作。接收器開機后，LCD顯示，按上下箭頭鍵可以調節LCD背光亮度。接收器開機15分鐘后LCD閃爍，提示接收器將自動關機，此時按POWER鍵接收器能繼續工作。按HOLD鍵鎖定并存儲數據，鎖定數據時HOLD符號指示，儀表可以存儲9999組數據。按箭頭鍵鍵移動光標或查閱數據，左右箭頭鍵選擇步進值＋1、-1、＋10、-10、＋100，-100，按ENTER鍵確認查閱所存數據。按ETH-C鍵退出當前目錄返回測量界面。進入數據刪除模式，選擇“是”按ENTER鍵確認刪除存儲的所有數據，數據刪除后將不能恢復，請謹慎操作。2．測試高壓，極其危險！必須由經培訓并取得授權資格的人員操作，操作者須嚴格遵守規則，否則有電擊的危險，造成人身傷害或傷亡事故。35kV以上裸導線核相，請采用非接觸方式，探測器逐漸靠近導線即可，否則有電擊的危險，造成人身傷害或傷亡事故。接觸核相：當裸導線電壓低于35kV時，或110kV以下具有絕緣外皮的導線，可以將探測器探針或探鉤接觸導線核相。極低電壓時，例如低于60V，必須接觸核相。核相時，探測器自動調節電場感應強度，根據電場強弱自動增強和減弱信號放大倍數，便于線路密集的場所核相。

<靖江>天正華意電氣設備有限公司 數字相位表靖江

靖江無線核相器儀器自檢方法按下圖將發射器連接自檢測試線，發射器啟動，蜂鳴器鳴叫，紅綠兩指示燈交替閃爍。接收主機開機，在近程核相模式下顯示對應發射器信息，則發射器與主機工作均正常。提示：（1）自檢時兩發射器與接收主機的距離大于0.5米為宜。當距離小于0.2米時，可能只連接了1個發射器而主機顯示2個發射器信息。此現象為正常現象，不影響儀器使用。當2個發射器都接電時，儀器顯示不受短距離影響。（2）自檢測試線內部串有2M電阻，測試時人接觸鱷魚夾不會觸電。（3）自檢測試相位差為180度左右時，將任一自檢線插頭反轉，則相位差變?yōu)?度左右，反之亦然。六、近程核相1、高壓輸電線路核相（高壓核相）將X和Y發射器連接絕緣桿，同時掛接在高壓線路上，接收主機開機選擇近程核相模式，即可顯示并播報核相結果。原理圖如下：2、高壓開關柜帶電顯示器核相（低壓核相）將X和Y發射器彎鉤替換為尖頭端子，并插入帶電顯示器，再將接地線DC端插入發射器接地孔（也是充電孔），鱷魚夾接地，接收主機開機選擇近程核相模式，即可進行測量。發射器使用方法如下圖：提示：由于帶電顯示器的主要作用是顯示開關柜是否帶電，并非標準的核相點，且不同廠家、不同時期、不同標準的帶電顯示器會產生不同程度的移相問題，且?guī)щ婏@示器L1、L2、L3與母線的對應關系不一定正確，若核相結果異常則應在一次線路上進行核相。

<靖江>天正華意電氣設備有限公司 數字相位表靖江

靖江無線核相器全智能無線高壓驗電器由鉤式驗電器、伸縮絕緣桿、接收器等組成，不同于傳統的驗電器只對單一電壓等級進行驗電，全智能驗電范圍從1V～550kV或更高電壓等級。當裸導線電壓超過60kV時，采用非接觸式驗電，驗電器逐漸靠近導線，無需接觸導線即可完成驗電。對60kV以下的裸導線，驗電器可以掛在線路上接觸驗電。不管是零線、火線、地線、高壓輸電線路或金屬導體，只要有電，可能是直接輸送電，也可能是絕緣破損引起的漏電，全智能驗電器都能感應到它的電場，并發出蜂鳴聲，靠近導線電場越強，蜂鳴聲越急促，警示有電。驗電器可以掛在60kV以下的裸導線上測試，可掛導線或電纜外徑φ168mm，或母排尺寸168mm×245mm，節省操作人員體力。無線高壓驗電器直線接收距離約160米，接收器采用3.5寸真彩液晶屏，動態顯示，同時監測頻率，直觀清晰。絕緣桿輕便、具有防潮、耐高溫、抗沖擊、高絕緣、可伸縮等特點。廣泛應用于變電站、發電廠、消防部門、工礦企業以及檢測站﹑電工維修部門進行驗電探測和野外電工作業等。二． 技術規格功能高壓驗電、頻率測試、電場判斷等電源DC 3.7V可充鋰電池，充滿電連續工作約8～12小時驗電方式接觸式驗電：60kV以下裸導線可以直接掛在線路上測試；非接觸式驗電：60kV以上線路采用非接觸式測試。

<靖江>天正華意電氣設備有限公司

靖江無線核相器 高壓開關柜帶電指(顯)示器核相探測器不用連接絕緣桿，裝好探針，探針插入帶電指示器核相，如果電壓太低，將輔助測試線插頭插入探測器充電孔，輔助測試線夾到接地端子或機柜門上。(此種方法為二次側核相，其核相結果是否正確，要根據L1、L2、L3與母線的對應關系是否正確來判斷。)開關柜PT、CT二次側取電點核相探測器不用連接絕緣桿，裝好探針，探針插入帶電指示器核相，如果電壓太低，將輔助測試線插頭插入探測器充電孔，輔助測試線夾到接地端子或機柜門上。(此種方法為二次側核相，其核相結果是否正確，要根據L1、L2、L3與母線的對應關系是否正確來判斷。)10kV/35kV封閉式高壓柜接線T頭核相XY探測器連接絕緣桿，裝上探鉤，探測器接觸T頭核相，一般都可以不用裝探鉤接觸核相。肘型頭核相也可同樣操作。五防開關柜核相探測器不能連接絕緣桿，也不要裝探針或探鉤；將被測開關柜的母排停電，或?qū)⑹周嚀u出；再將探測器貼在母排或手車母線上，用松緊帶將探測器捆綁固定在母排或母線上；探測器開機，然后開關柜通電核相。10kV/35kV變壓器一次與二次間核相X探測器連接絕緣桿和探鉤，掛在10kV/35kV變壓器的一次線路上(10kV/35kV端)；Y探測器連接絕緣桿和探鉤，掛在變壓器的二次線路上（400V端）核相。五. 電池管理 及時給電池充電，長時間不使用儀表每3個月給電池充電一次。 警告！電池蓋板沒有蓋好的情況下禁止進行測試，否則有危險。 更換電池時，請注意電池極性，否則可能損壞儀表。1．當電池電量不足時，請及時充電，充滿電后充電器指示燈轉綠色。2．若更換電池，先確認儀表處于關機狀態，松開接收器電池蓋板的螺絲，打開電池蓋板，換上新電池，或松開探測器底座的4枚螺絲，打開底座更換電池。注意電池規格極性，蓋好電池蓋板，擰緊螺絲。3．按POWER鍵看能否正常開機，若不能開機，請按第2步重新操作。4．若用戶無法更換電池，請與廠家聯系。

靖江無線核相器變壓器負荷測試；井下、野外多芯粗電纜漏電巡查電 源DC 3.7V可充鋰電池，USB充電接口，連續工作約10小時測試方式鉤式CT，可以掛在線路上測試傳輸方式433MHz無線傳輸傳輸距離直線傳輸距離約150m顯示模式3.5寸真彩液晶屏顯示，按上下箭頭鍵調整背光亮度可測線徑Ф168mm的導線、電纜，或168mm×245mm的母排測量范圍電流：AC 0～6000A或 AC 0～20000A (50/60Hz自動)頻率：45Hz～75Hz分 辨 力10mA；0.1Hz電流精度(23℃±5℃，80％RH以下)0.00A～99.9A: ±2％±5dgt 100A～6000A: ±3％±5dgt6.00kA～20.0kA: ±4％±5dgt頻率精度±1Hz絕緣桿尺寸拉伸后長約5m；收縮后長約1m(5節)數據存儲9999組采樣速率2次/秒儀表尺寸鉤式檢測儀：長寬厚310mm×270mm×52mm接收器：長寬厚250mm×100mm×40mm線路電壓35kV以下裸導線測試，110kV以下有絕緣外皮的線纜測試。(帶絕緣桿操作)儀表質量鉤式檢測儀：496g(含電池)接收器：395g(含電池)絕緣桿：1.45kg 總質量：11.5kg(含儀表箱)工作溫濕度-10℃～40℃；80％Rh以下存放溫濕度-10℃～60℃；70％Rh以下干 擾無433MHz同頻信號干擾絕緣強度絕緣桿：AC 110kV/rms(5節絕緣桿全部拉伸后，兩端之間)檢測儀：2000V/rms(絕緣桿連接頭與鉤式檢測儀頂端之間)接收器：2000V/rms(外殼前后兩端之前)結 構防滴漏Ⅱ型

靖江無線核相器探測器能自動控制放大倍數，便于排線密集場所核相數據保持測試模式下按HOLD鍵保持?jǐn)?shù)據，再按HOLD鍵取消保持退出功能按ESC鍵退出當前功能界面，返回上級目錄數據查閱按ENTER進入數據查閱模式后，按箭頭鍵翻閱所存數據無信號指示當接收器沒有收到發射信號時動態顯示符號自動關機開機約15分鐘后，儀表自動關機，以降低電池消耗電池電壓當電池電量不足時：探測器：電源指示燈慢閃，提醒充電；接收端：電池電壓低符號顯示，提醒充電 額定電流探測器：35mA max；接收器：300mA max儀表質量探測器：205g(含電池)接收器：395g(含電池)絕緣桿：1.2 kg(3米桿)、1.45kg(5米桿) 總質量：7kg(含儀表箱，配置5米桿及箱約9.8 kg)工作溫濕度-10℃～40℃；80％Rh以下存放溫濕度-10℃～60℃；70％Rh以下干 擾無特強電磁場；無433MHz 、315MHz同頻干擾絕緣強度絕緣桿：AC 110kV/rms(絕緣桿全部拉伸后，兩端之間)探測器：2000V/rms(外殼兩端之間)接收器：2000V/rms(外殼兩端之間)結 構防滴漏Ⅱ型、IP63適合安規GB13398－92、GB311.1－311.6－8、3DL408－91標準和新頒布電力行業標準《帶電作業用1kV～35kV便攜式核相器通用技術條件DL/T971-2005》要求符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003標準
