| 產品參數 | |
|---|---|
| 產品價格 | 50000/臺 |
| 發貨期限 | 面談 |
| 供貨總量 | 100 |
| 運費說明 | 面談 |
| 小起訂 | 1 |
| 是否廠家 | 是 |
| 產品材質 | 鋼板 |
| 產品品牌 | 萬豐礦機 |
| 產品規格 | 見說明 |
| 發貨城市 | 鶴壁 |
| 產品產地 | 河南鶴壁 |
| 加工定制 | 是 |
| 可售賣地 | 全國 |
| 產品重量 | 根據型號不同 |
| 外形尺寸 | 根據型號不同 |
| 適用領域 | 礦山 |
| 適用井筒深度 | 200-1000 |
| 基礎至天輪平臺高 | 16.24-27.08 |
| 井架腿跨距 | 10×10—17.5×17.5 |
| 重量（T) | 25.09-98.00 |
| 范圍 | 井架生產基地生產基地位于【鶴壁】，供應范圍覆蓋福建省 福州市、廈門市、泉州市、漳州市、龍巖市、寧德市、南平市、莆田市、三明市 延平區、順昌縣、蒲城縣、光澤縣、松溪縣、政和縣、邵武市、武夷山市、建甌市、建陽區等區域。 |
鑿井井架設計要求11足夠的承載能力 為了滿足施工中的強度、剛度、穩定性的要求，井架設計必須按照這些要求進行設計。根據井簡需要四面穩定性達到一致，并且天輪平臺可以同時四面出繩，所以在設計的時候，需要考慮周全，并且根據懸吊荷載、沖擊荷載相對小一些，需要6臺懸吊車同時進行四面布置，中心線在6臺懸吊車的作用，會與井架中心形成東偏南23b角。1.2足夠的過卷高度 井架設計時，要合理的確定高度，以保證系統有足夠的過卷高度， 防止時滑架與天輪平臺梁相撞或發生跑車事故。又因該井架不需設翻矸設施，故設計時不考慮品桶番轉高度。為此，井架設讓高度只包括井蓋門開啟所需高度、過卷高度、吊桶、鉤頭、連接裝置和滑架高度、天輪公稱半徑等， 以滿足設計要求。 1.3角跨距和天輪平臺尺寸為了在施工中與常井懸品設飾、井筒的新面相符合，所以在設計角跨距和天輪平臺尺寸的時候，要考慮到是否和施工材料、設備、運輸、吊掛、鎖口盤等安裝都可以布置在天輪臺上。鶴壁萬豐礦山機械制造有限公司始建于1985年，是一家集研發、制造、銷售、服務于一體的現代化礦山設備制造企業，公司主要從事建井設備制造、礦井設備制造及電氣自動化生產。公司主要產品有礦井機、鑿井井架、 井架、JZ鑿井絞車、立井移動金屬模板、中心回轉抓巖機、吊鉤、吊桶、灰桶、天輪、礦車等礦山設備。

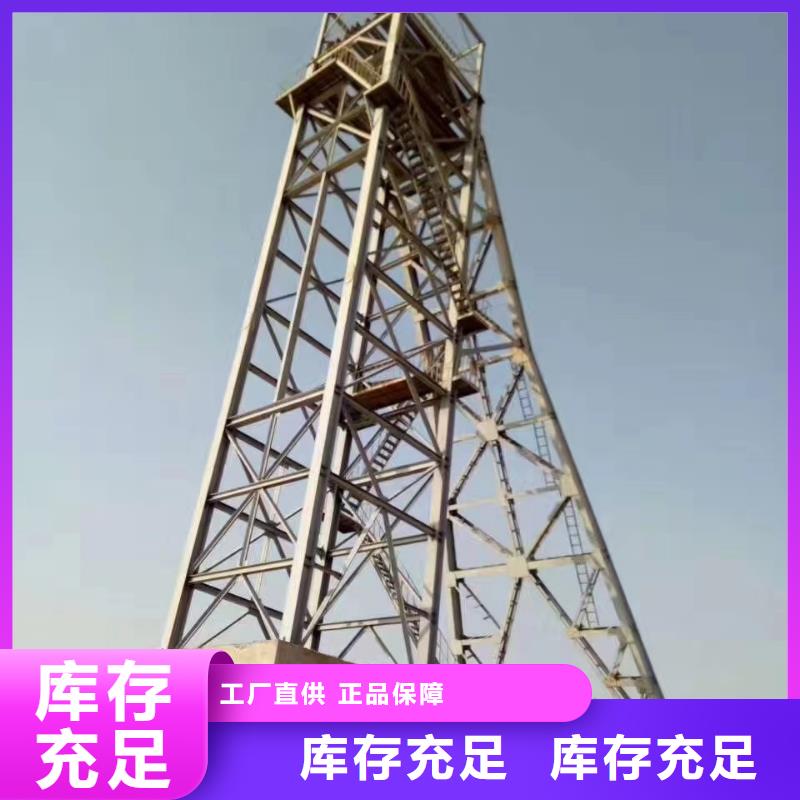

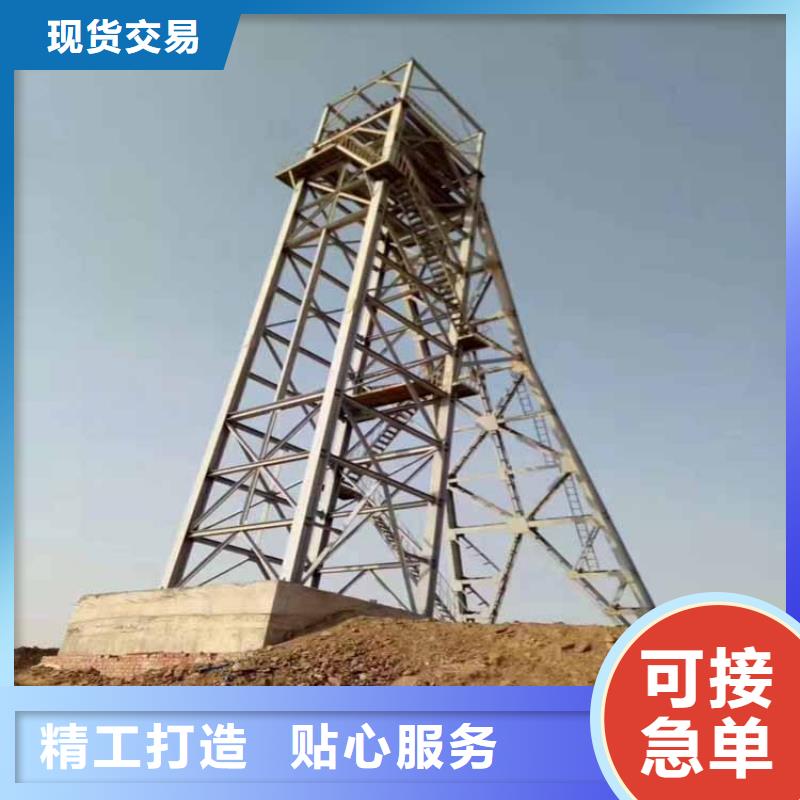

鑿井井架為桁架空間結構，角柱、支撐桿與斜撐均選用優質無縫鋼管，天輪平臺的中間梁采用雙梁結構設計。采用該結構后更有利于天輪的布置，從而減輕了天輪平臺的重量，整體承載強度高，可多次重復使用，構件重量輕，安裝、拆卸和運輸方便。根據井架高度、天輪平臺尺寸及其適用的井筒直徑、井筒深度等條件，亭式鋼管井架共有八個規格，其編號為I、II、III、IV、新IV和V型等，分別適用于井深200、400、600、800及1100m。選擇鑿井井架的原則是：能夠地承擔施工荷載；保證足夠的過卷高度；角柱跨距和天輪平臺尺寸應滿足井口施工材料、設備運輸，掘進除渣設備懸吊天輪布置的需要。鶴壁萬豐礦山機械制造有限公司始建于1985年，是一家集研發、制造、銷售、服務于一體的現代化礦山設備制造企業，公司主要從事建井設備制造、礦井設備制造及電氣自動化生產。公司主要產品有礦井機、鑿井井架、 井架、JZ鑿井絞車、立井移動金屬模板、中心回轉抓巖機、吊鉤、吊桶、灰桶、天輪、礦車等礦山設備。
鑿井井架設計要求11足夠的承載能力 為了滿足施工中的強度、剛度、穩定性的要求，井架設計必須按照這些要求進行設計。根據井簡需要四面穩定性達到一致，并且天輪平臺可以同時四面出繩，所以在設計的時候，需要考慮周全，并且根據懸吊荷載、沖擊荷載相對小一些，需要6臺懸吊車同時進行四面布置，中心線在6臺懸吊車的作用，會與井架中心形成東偏南23b角。1.2足夠的過卷高度 井架設計時，要合理的確定高度，以保證系統有足夠的過卷高度， 防止時滑架與天輪平臺梁相撞或發生跑車事故。又因該井架不需設翻矸設施，故設計時不考慮品桶番轉高度。為此，井架設讓高度只包括井蓋門開啟所需高度、過卷高度、吊桶、鉤頭、連接裝置和滑架高度、天輪公稱半徑等， 以滿足設計要求。 1.3角跨距和天輪平臺尺寸為了在施工中與常井懸品設飾、井筒的新面相符合，所以在設計角跨距和天輪平臺尺寸的時候，要考慮到是否和施工材料、設備、運輸、吊掛、鎖口盤等安裝都可以布置在天輪臺上。
鋼鑿井井架的型式 鑿井井架按所用的材料來分，主要有木制的和鋼制的兩種。木井架由于防火性能和承載能力較差已經被淘汰，因此目前工程中主要采用鋼制鑿井井架，鋼鑿井井架的型式以亭式為主。 鑿井井架結構型式首先心須滿足鑿井施工工藝的技術要求，此外還應滿足以下幾個方面的要求;結構簡單，桿件數量少:重量輕，用料省;加工制造容易;運輸、安裝和拆卸方便;受力性能好;整體穩定性好等。 亭式鋼鑿井井架由于良好的生產、施工及力學性能，在實際工程中應用為廣泛。
